Składana brama podwieszana do hangaru

System składanej bramy podwieszanej to odpowiednie rozwiązanie w przypadku bramy, przy której trzeba maksymalnie wykorzystać przestrzeń a jednocześnie system zamykania bramy nie może wystawać poza otwór wjazdowy. Odpowiedni do hangarów, hal produkcyjnych i magazynów, w których wymagane są szersze otwory wjazdowe.

Zaletą tego rozwiązania jest to, że nie potrzeba miejsca na odsuwanie bramy. Składane bramy podwieszane do hangarów otwierają się poziomo i składają na bok, zwalniając cenną przestrzeń przed bramą i za nią.

Mechanizm przesuwny bramy tworzą profil C, wózek podwieszany z zawiasem w górnej części bramy. Prowadzenie dolne zwiększa stabilność wraz z dolną szyną prowadzącą. Zawias podwójny łączy poszczególne segmenty bramy. Uchwyt lub zamknięcie dźwigniowe zabezpieczają bramę przed otwarciem.

Niewielkie wymagania konserwacyjne zapewnia wysoka trwałość materiałów, a także wysokiej jakości zawiasy i łożyska.

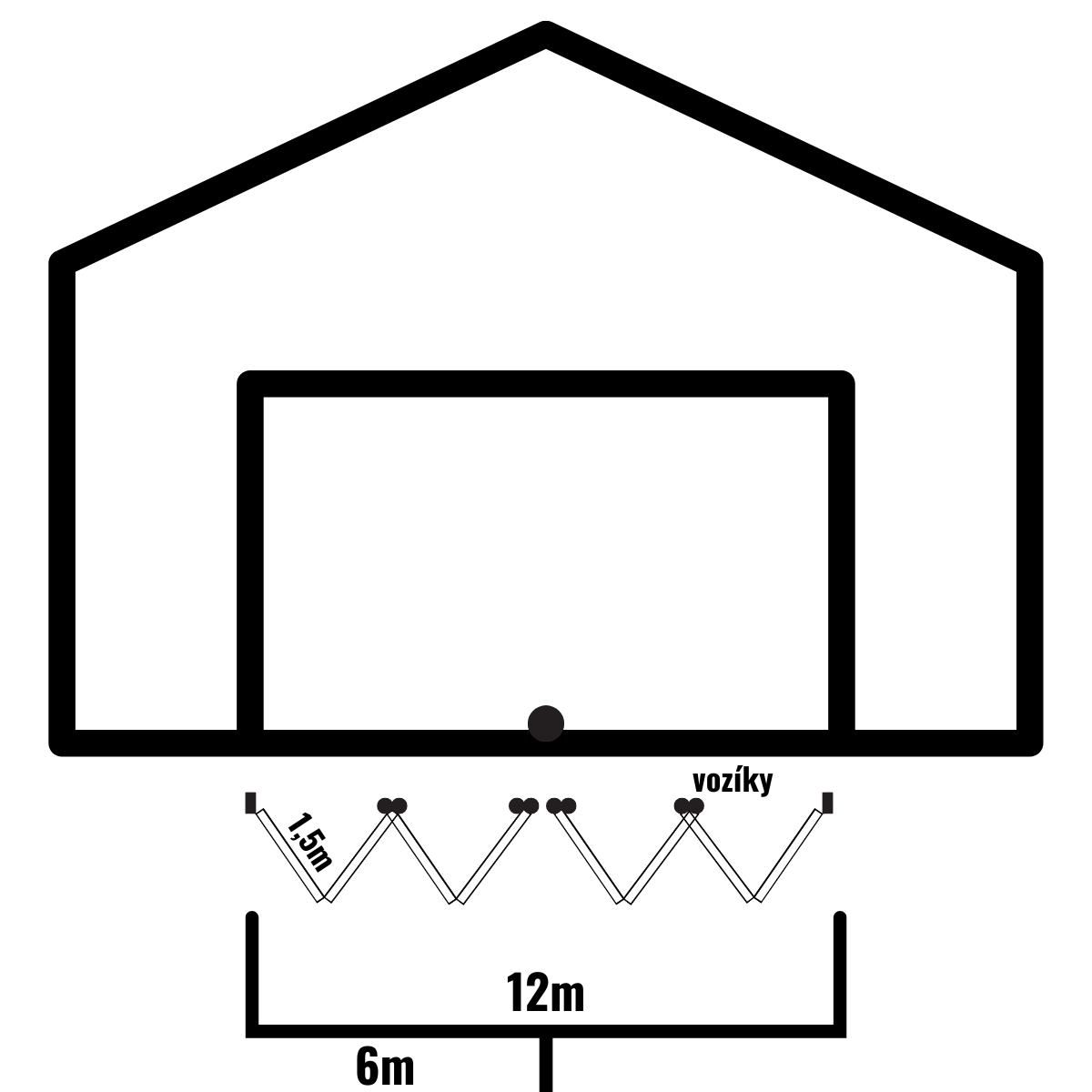

Aby lepiej zrozumieć, ile elementów potrzeba, rozważmy przykład hangaru z otworem bramowym o szerokości 12m. Brama będzie składać się z dwóch części – prawej i lewej. Każda część będzie składać się z 4 segmentów bramy (4 części wypełnienia bramy) o długości 1,5m.

Na całej długości górnej części otworu montuje się profil C, do którego wsuwa się wózek podwieszany z zawiasem, mocowany następnie do segmentu bramy. Potrzebne są 4 wózki: 2 na prawą część i 2 na lewą. Liczba zawiasów zależy od wysokości segmentu bramy, a także od obecności drzwi. Należy jednak pamiętać, że wózek jest wyposażony również w zawias.

Prowadzenie dolne montujemy w tych samych miejscach co wózki; potrzebna jest taka sama liczba, czyli 4 sztuki: 2 na prawą i 2 na lewą część. Ogranicznik dolny montujemy na środku bramy (1 sztuka), w miejscu, w którym zatrzymuje się prowadzenie dolne. Prowadzenie dolne porusza się w rowku dolnej szyny prowadzącej. Dolna szyna prowadząca biegnie na całej długości bramy.

Uchwyt lub zamknięcie dźwigniowe montuje się na wysokości zapewniającej wygodną obsługę. Zamknięcie dźwigniowe z prowadzeniem pionowym łączy się z prętem górnym i prętem dolnym. Po pociągnięciu za uchwyt pręty wysuwają się, zabezpieczając w ten sposób drzwi. W naszym przykładzie potrzebne są 2 sztuki: 1 na prawą i 1 na lewą stronę.

Komponenty podzielono na system z profilem C 73 × 61 × 3,5 mm oraz bardziej wytrzymały system z profilem C 95 × 86 × 5 mm.
