Często rozwiązywane problemy przy budowie bramy przesuwnej
Samonośna brama przesuwna do samodzielnego montażu
Szanowni Klienci, cenimy zaufanie, którym obdarzacie nas, dokonując zakupów. Nasz sklep powstał z myślą o polecaniu i dostarczaniu odpowiednich produktów do budowy bram przesuwnych, dlatego przygotowaliśmy dla Państwa te instrukcje i na bieżąco uzupełniamy je o wskazówki od Państwa.
Spis treści
1. Dobór komponentów do bramy samonośnej
- Uniwersalne zestawy komponentów
- Dobór profilu C
- Dobór wózków nośnych
- »» Mocowanie wózków do betonowego fundamentu
- »» Wymiary betonowego fundamentu
- Dobór prowadzenia bramy
- Dobór napędu do bramy
»» Instrukcje do napędów NICE - Konstrukcja bramy samonośnej
- Teleskopowa brama samonośna
2. Często zadawane pytania i odpowiedzi:
1. Czy można zamontować bramę samonośną na pochyłym terenie?
2. Czy należy smarować wózki lub wnętrze profilu C, aby brama działała płynniej?
3. Dlaczego warto wybrać bramę samonośną? Jakie są jej zalety?
4. Dlaczego zalecacie wózki z wahliwym mocowaniem i regulacją? Do czego to służy?
5. Jakie dodatkowe komponenty klienci najczęściej kupują poza ZESTAWEM?
6. Jaki będzie prześwit pod bramą samonośną?
7. Gdzie zamocować listwę zębatą na bramie?
8. Na jakiej wysokości zamontować napęd NICE?
9. Jakich profili zamkniętych użyć do konstrukcji bramy samonośnej?
10. Jakich przewodów użyć do zasilania napędu NICE?

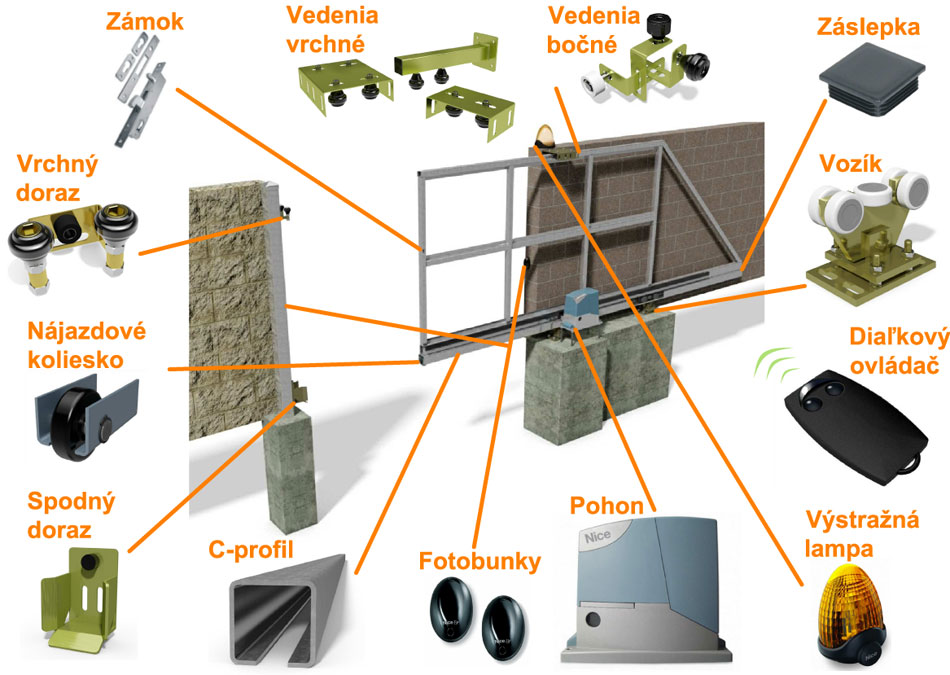

3. Opis podstawowych komponentów bramy samonośnej
| Wózek z rolkami łożyskowanymi | Kieszeń najazdowa | Napęd elektromechaniczny |
| Profil C | Prowadzenie górne/boczne | Pilot zdalnego sterowania |
| Najazd dolny | Zaślepka profilu | Fotokomórki |
Dobór komponentów do bramy samonośnej
Uniwersalne zestawy komponentów
Aby ułatwić Państwu wybór, przygotowaliśmy ZESTAWY komponentów do bram samonośnych.
Na życzenie dostosujemy skład ZESTAWU. Jeśli mają Państwo szczególne życzenia lub chcą skonsultować wybór, prosimy napisać na adres [email protected].
Uwaga: światło przejazdu oznacza szerokość otworu między słupkami, który pozostaje wolny po odsunięciu bramy.
Dobór profilu C
Profil C dobiera się w zależności od całkowitej masy i długości skrzydła, szerokości światła przejazdu, konstrukcji ramy, rodzaju wypełnienia oraz obciążenia wiatrem. Poniższe wartości graniczne mają charakter orientacyjny:
- do bram o masie do 400 kg i świetle przejazdu do 4,5 m: Profil C 70x70x4 mm
- do bram o masie powyżej 400 kg i świetle przejazdu powyżej 4,5 m: Profil C 80x80x5 mm
Podane wartości mają charakter orientacyjny. Jeśli przekroczona jest tylko jedna z wartości granicznych, na przykład brama waży mniej niż 400 kg, ale światło przejazdu jest większe niż 4,5 m, dobór należy zweryfikować w oparciu o cały projekt. Na nośność wpływają również profil wzmacniający nad profilem C, pozostałe elementy ramy, wypełnienie oraz lokalne warunki wiatrowe.
Przykład:
Standardowy wymiar bramy samonośnej o świetle przejazdu 400 cm i wysokości 150 cm, wykonanej z profilu C 70 × 70 × 4 mm, profilu wzmacniającego 80 × 40 × 2 mm oraz pozostałych stali konstrukcyjnej na bramę z materiału 60 × 40 × 2 mm obowiązują następujące wartości:
| Masa bramy (bez wypełnienia): | ok. 120 kg |
| Obciążenie na 1 m: | 0,9 kN/m (90kg/1m) |
| Reakcje na ściskanie/rozciąganie: | 18,49 kN / 10,81 kN |
| Łączna nośność: | 480 kg |
W podanym przykładzie wystarczy profil C 70 × 70 × 4 mm oraz odpowiednie wózki z pięcioma rolkami łożyskowanymi, czyli komponenty z zestawu SADA-01 lub SADA-03-RBS. Sama konstrukcja waży około 120 kg; pozostały zapas na wypełnienie jest orientacyjny i przed wykonaniem należy go zweryfikować na podstawie konkretnego projektu.
Napisz do nas: sprawdzimy parametry Twojej bramy i doradzimy odpowiednie komponenty. E-mail: [email protected].
Pełna oferta profili C
 Czarne profile C |
 Ocynkowane profile C |
 Profile C ze stali nierdzewnej |
Wszystkie rozmiary i wersje profili C »
Wybór wózków jezdnych
- do bramy o świetle przejazdu do 2,8 m: wózek z 3 rolkami łożyskowanymi
- do bramy o świetle przejazdu do 4,5 m: wózek z 5 rolkami łożyskowanymi
- do bramy o świetle przejazdu do 6,5 m: wózek z 8 rolkami łożyskowanymi
Najpopularniejsze typy wózków
 Wózek z 3 rolkami |
 Wózek z 5 rolkami |
 Wózek z 8 rolkami |
Wszystkie typy wózków do bram przesuwnych »
Podział ten ma charakter orientacyjny i dotyczy standardowych bram. Przydatność wózków należy ocenić z uwzględnieniem masy, całkowitej długości skrzydła, rodzaju wypełnienia i obciążenia wiatrem. Jeśli nie masz pewności, który wybrać, skontaktuj się z nami.
Mocowanie wózków jezdnych do fundamentu betonowego
Wózki jezdne mogą być:
- zamocowane na prętach gwintowanych zabetonowanych bezpośrednio w fundamencie
- zamocowane na prętach gwintowanych w już związanym fundamencie betonowym z użyciem kotwy chemicznej
- zamocowane na kotwach stalowych w już związanym fundamencie betonowym
Szczegółowe informacje na temat kotwienia bramy przesuwnej znajdziesz TUTAJ. Chętnie doradzimy również w kwestii wymiarów fundamentu betonowego.

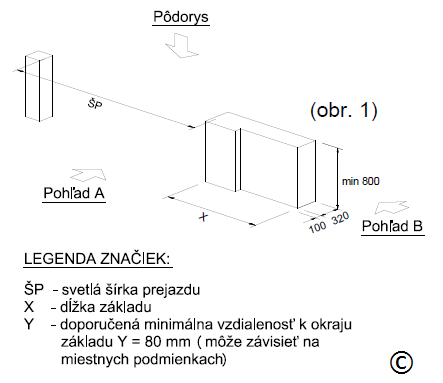

Wymiary fundamentu betonowego do bramy samonośnej
Szczegółowe wymiary fundamentu betonowego dla różnych rozmiarów bram samonośnych znajdziesz TUTAJ: wymiary fundamentu betonowego.
Pamiętaj:
- fundament musi sięgać poniżej lokalnej głębokości przemarzania gruntu; wymagana głębokość może się różnić w zależności od regionu,
- przed rozpoczęciem betonowania należy pamiętać o doprowadzeniu zasilania elektrycznego oraz poprowadzeniu przewodów do napędu. Nawet jeśli planujesz bramę sterowaną ręcznie, warto wcześniej przygotować peszle. Dzięki temu możesz napęd zamontować w dowolnym momencie w przyszłości.
Opis wymiaru „X” oraz bardziej szczegółowe informacje znajdziesz TUTAJ: wymiary fundamentu betonowego.
Wybór prowadzenia bramy
Prowadzenie górne sprawdza się, gdy wypełnienie bramy nie wystaje ponad jej ramę. Mocuje się je do istniejącego ogrodzenia lub do osobnego słupka wyrównującego. Prowadzenie boczne sprawdza się, gdy wypełnienie ma wystawać ponad ramę bramy; rolki prowadzące montuje się na słupku od wewnętrznej strony i prowadzi w profilu U lub L na skrzydle.
Wybór prowadzenia zależy od dostępnej przestrzeni przy bramie, możliwości mocowania oraz tego, czy wypełnienie ma wystawać ponad górny profil ramy. Jeśli tak, zazwyczaj lepiej sprawdza się prowadzenie boczne. Pojedyncze rolki można zastosować w prowadzeniu wykonanym na wymiar.
 Prowadzenie boczne |
 Prowadzenie górne |
 Pojedyncze rolki |
Pełna oferta prowadzeń do bram przesuwnych »

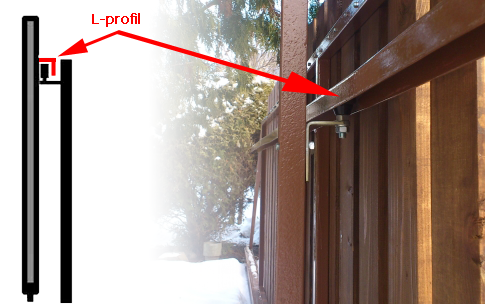

Przykład zastosowania prowadzenia bocznego (BR-43G):
Możesz użyć profilu L lub U, w którym będzie poruszać się prowadzenie boczne. Idealnie sprawdzą się dwa takie prowadzenia obok siebie: jedno „wypycha” bramę na zewnątrz, a drugie do wewnątrz, dzięki czemu brama jest odpowiednio wypośrodkowana.

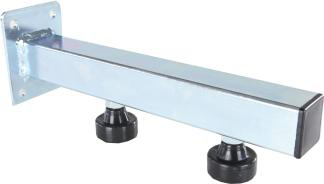

Polecane prowadzenie górne (VVR-3-G):
Do standardowego zastosowania polecamy uniwersalne prowadzenie górne VVR-3-G o długości około 25 cm. Położenie rolek i odległość bramy od ogrodzenia można dopasować do konkretnego montażu. Jeśli potrzebujesz większego zakresu regulacji, dostępne jest również przedłużone prowadzenie VVR-3-G-300 o całkowitej długości 30 cm.
Wybór napędu do bramy
Przy wyborze napędu należy uwzględnić nie tylko masę, ale także długość skrzydła, częstotliwość użytkowania, wymaganą prędkość i obciążenie wiatrem. Do standardowego zastosowania polecamy aktualne modele NICE:
- do bramy o masie do 400 kg: NICE RBS400,
- do bramy o masie do 600 kg: NICE RBS600,
- do bramy o masie do 1000 kg: NICE RB1000.
Aktualne napędy i instrukcje NICE
| Masa bramy do | Aktualny napęd | Dokumentacja |
|---|---|---|
| 400 kg | NICE RBS400 | Oficjalna dokumentacja NICE |
| 600 kg | NICE RBS600 | Oficjalna dokumentacja NICE |
| 1000 kg | NICE RB1000 | Oficjalna dokumentacja NICE |
Określenie masy bramy
Na przykład standardowa brama samonośna o wymiarach 400 × 150 cm, z profilem C 70 × 70 × 4 mm, której konstrukcja jest spawana z profili stalowych 60 × 40 × 2 mm waży ok. 125 kg. W tabeli podajemy również masy dla innych szerokości wjazdu, przy zastosowaniu tych samych profili stalowych (stal konstrukcyjna S235JRH, wymiary 60 × 40 × 2 mm):
| Brama 300x150cm | ok. 90 kg |
| Brama 350x150cm | ok. 110 kg |
| Brama 400 × 150 cm | ok. 130 kg |
| Brama 450x150cm | ok. 170 kg |
| Brama 500x150cm | ok. 190 kg |
| Brama 550x150cm | ok. 210 kg |
| Brama 600x150cm | ok. 230 kg |
| Brama 650x150cm | ok. 260 kg |
Podane masy są orientacyjne i dotyczą wyłącznie opisanej konstrukcji ramy. Do całkowitej masy należy doliczyć wypełnienie, okucia i pozostałe elementy; przy projektowaniu uwzględnij również długość skrzydła i obciążenie wiatrem.
Do całkowitej masy należy jeszcze doliczyć wypełnienie, które zostanie zamontowane na bramie. Jeśli nie wiesz, jaki napęd wybrać, napisz do nas na adres [email protected].
W naszej ofercie mamy napędy kilku marek; w tym zestawieniu przedstawiamy przykłady marki NICE. Sprzedajemy, polecamy i sami używamy napędów NICE. Z naszego doświadczenia wynika, że problemy i reklamacje dotyczące tej marki zdarzają się niezwykle rzadko.
Konstrukcja bramy samonośnej
Konstrukcję bramy stanowi rama z zamkniętych profili stalowych. Wymiary profili dobiera się w zależności od całkowitej długości, masy, wypełnienia i obciążenia wiatrem. Orientacyjnie całkowitą długość bramy można oszacować jako szerokość wjazdu × 1,4 + około 0,2 m na prowadzenie. Dla wjazdu o szerokości 4 m daje to około 5,8 m. To jedynie orientacyjne obliczenie; w przypadku dużych lub ciężkich bram może być potrzebny większy wysięg.
W przypadku lekkiej konstrukcji wysięg można skrócić po sprawdzeniu wymiarów i nośności wybranego systemu. Jeśli masz wystarczająco dużo miejsca, zalecamy go nie skracać; większy wysięg zwykle zmniejsza obciążenie wózków i poprawia płynność ruchu bramy.
Wysięg bramy to część skrzydła znajdująca się poza światłem wjazdu. Przenosi siły na wózki nośne, dlatego jego długość musi być dostosowana do długości, masy i konstrukcji bramy.
Teleskopowa brama samonośna
 |
Jeśli przy ogrodzeniu brakuje miejsca na odsunięcie standardowej bramy samonośnej, rozwiązaniem może być teleskopowa brama samonośna składająca się z dwóch lub trzech części. Komponenty i więcej informacji o teleskopowych bramach samonośnych » |
Kilka pytań i odpowiedzi dotyczących bramy samonośnej:
1. Czy można zamontować bramę samonośną na pochyłym terenie?
W przypadku automatycznej bramy samonośnej zalecamy poziomy ruch skrzydła. Teren pod bramą może być pochyły, ale profil C, wózki i tor ruchu powinny znajdować się w poziomie. Brama poruszająca się po pochyłości wymaga indywidualnego projektu, oceny bezpieczeństwa i odpowiedniego zabezpieczenia przed samoczynnym ruchem.
Najprostszym rozwiązaniem jest dopasowanie dolnej krawędzi i wypełnienia skrzydła do nachylenia terenu, przy zachowaniu poziomego położenia systemu nośnego i napędu. Inne rozwiązania należy zaprojektować indywidualnie, uwzględniając konkretne nachylenie terenu i rodzaj napędu.
2. Czy trzeba smarować wózki lub wnętrze profilu C?
Nie. Wózków łożyskowanych ani wnętrza profilu C zwykle się nie smaruje. Usuń z profilu zanieczyszczenia, które dostały się do niego podczas przechowywania, transportu lub użytkowania.
3. Dlaczego warto wybrać bramę przesuwną samonośną? Jakie są jej zalety?
- » niewielkie wymagania konserwacyjne
- » w świetle wjazdu nie ma szyny, którą trzeba by czyścić ze śniegu i zanieczyszczeń
- » nie ingeruje się w nawierzchnię drogi
- » miejsce potrzebne do ruchu skrzydła znajduje się wzdłuż ogrodzenia; wymagany odstęp bezpieczeństwa za bramą zależy od konkretnego projektu
- » brama przesuwna samonośna porusza się nad ziemią, można ją zamontować również na nierównym terenie
- » prostsze przygotowanie budowlane: nie ma potrzeby wykonywania długiego fundamentu betonowego pod szynę (który musi być wypoziomowany)
- » w świetle wjazdu nie ma szyny ani żadnej innej przeszkody utrudniającej przejazd. Zimą nie trzeba martwić się o czyszczenie szyny.
- » więcej o porównaniu bramy samonośnej i szynowej »
4. Dlaczego polecacie wózki z wahliwym mocowaniem i regulacją?
Wahliwe mocowanie pomaga równomiernie obciążać rolki łożyskowane podczas ruchu bramy. Regulacja wysokości ułatwia montaż i wypoziomowanie bramy, a także ustawienie jej odstępu od terenu.
5. Które komponenty klienci najczęściej dokupują poza zestawem?
W przypadku bramy obsługiwanej ręcznie jest to przede wszystkim zamek hakowy. Często uzupełnia się je również o górny ogranicznik lub drugą parę dolnych ograniczników i najazdu na otwartym końcu. Takie rozwiązanie należy dostosować do konstrukcji, masy i sposobu użytkowania konkretnej bramy.
6. Jaki prześwit nad podłożem zapewnia brama samonośna?
Dostarczane wózki mają regulację wysokości. Jeśli dolna krawędź wózka jest zamontowana na poziomie otaczającego terenu, orientacyjne minimalne i maksymalne wartości prześwitu podano w poniższej tabeli.
| Szerokość przejazdu / profil C | Profil C 70x70x4 mm |
Profil C 80x80x5 mm |
|
do 2,8 m |
Hmin: 78 mm |
Hmin: 73 mm |
| do 4,5 m wózek z 5 rolkami łożyskowanymi |
Hmin: 95 mm |
Hmin: 90 mm |
| do 6,5 m wózek z 8 rolkami łożyskowanymi |
Hmin: 90 mm |
Hmin: 85 mm |
Na prześwit bramy nad terenem wpływa również wysokość zamontowania wózków nośnych. Podczas projektowania należy zachować bezpieczny zapas na nierówności terenu, śnieg i ruch konstrukcji.
7. Gdzie zamontować listwę zębatą na bramie?
Listwę zębatą najczęściej mocuje się do profilu wzmacniającego nad profilem C. Jej położenie musi jednak odpowiadać wymiarom montażowym konkretnego napędu, a podczas całego ruchu bramy listwa musi pozostawać prawidłowo zazębiona z kołem zębatym.
8. Na jakiej wysokości zamontować napęd NICE?
Wysokość napędu należy ustalić na podstawie położenia listwy zębatej i wymiarów podanych w instrukcji montażu konkretnego modelu. Między listwą a kołem zębatym musi pozostać wymagany luz; napęd nie może przenosić ciężaru bramy.
- użyć oryginalnej płyty podstawy i elementów mocujących dostarczonych z napędem, zgodnie z instrukcją montażu,
- użyć odpowiedniej stalowej podstawy lub prętów gwintowanych dobranych do konkretnego napędu i sposobu mocowania,
- przygotować podstawę na takiej wysokości, aby można było precyzyjnie ustawić napęd i zapewnić do niego dostęp serwisowy.
9. Jakich profili stalowych użyć do konstrukcji bramy samonośnej?
Najczęściej stosuje się stalowe profile zamknięte.. Wymiary zależą od całkowitej długości, masy, wypełnienia i obciążenia wiatrem. W przypadku typowych mniejszych bram często stosuje się profil 60 × 40 × 2 mm, a jako dolny profil wzmacniający 80 × 40 × 2 mm; nie jest to jednak uniwersalny projekt statyczny.
Do ramy można użyć również profili o innych wymiarach. W przypadku większej, cięższej lub pełnej bramy zalecamy weryfikację projektu obliczeniami statycznymi lub konsultację ze specjalistą.
W przypadku cynkowania ogniowego konstrukcję należy zaprojektować z uwzględnieniem otworów odpowietrzających i odpływowych, wymagań technologicznych cynkowni oraz ryzyka odkształcenia pod wpływem ciepła. Grubsza ścianka profilu może zmniejszyć ryzyko odkształcenia, ale sama go nie wyeliminuje. Konkretne rozwiązanie należy wcześniej uzgodnić z cynkownią.
| Zestaw profili zamkniętych do produkcji bramy przesuwnej 40x40x2 mm | ||
|---|---|---|
| Szerokość przejazdu | Nazwa zestawu | Zestaw zawiera: |
| 3,0 m | JOKL-01 | 2×profil 40×40×2 – długość 6 m 1×profil 80×40×2 – długość 6 m |
| 4,5 m | JOKL-02 | 3×profil 40×40×2 – długość 6 m 1×profil 80×40×2 – długość 6 m |
| Zestaw profili zamkniętych do produkcji bramy przesuwnej 60x40x2 mm | ||
| Szerokość przejazdu | Nazwa zestawu | Zestaw zawiera: |
| 3,0 m | JOKL-03 | 2×profil 60×40×2 – długość 6 m 1×profil 80×40×2 – długość 6 m |
| 4,5 m | JOKL-04 | 3×profil 60×40×2 – długość 6 m 1×profil 80×40×2 – długość 6 m |
| 5,5 m | JOKL-05 | 4×profil 60×40×2 – długość 6 m 2×profil 80×40×2 – długość 6 m |
| 6,5 m | JOKL-06 | 4×profil 60×40×2 – długość 6 m 3×profil 80×40×2 – długość 6 m |
| Zestaw profili zamkniętych do produkcji bramy przesuwnej 80x40x2 mm | ||
| Szerokość przejazdu | Nazwa zestawu | Zestaw zawiera: |
| 3,0 m | JOKL-07 | 3×profil 80×40×2 – długość 6 m |
| 4,5 m | JOKL-08 | 4×profil 80×40×2 – długość 6 m |
| 5,5 m | JOKL-09 | 6×profil 80×40×2 – długość 6 m |
| 6,5 m | JOKL-10 | 7×profil 80×40×2 – długość 6 m |
Klientom oferujemy możliwość zakupu wszystkiego w jednym miejscu, w tym również stali do wykonania bramy. Razem z zestawem komponentów wyślemy również zalecaną instrukcję montażu.
Wypełnienie bramy: Wypełnienie można dopasować do charakteru ogrodzenia i domu, na przykład za pomocą drewnianych sztachet, stali, profili aluminiowych lub plastikowych, poliwęglanu czy blachy cięto-ciągnionej. W przypadku pełnego wypełnienia należy szczególnie uwzględnić obciążenie wiatrem.
10. Jakich przewodów użyć do napędów NICE?
NICE ROAD 400 (RD400)
Do NICE ROAD 400 z fotokomórkami przekaźnikowymi przygotuj następujące przewody. Do nadajnika TX wystarczą dwie żyły, natomiast do odbiornika RX zalecamy przewód czterożyłowy do zasilania i styku przekaźnikowego. Nie jest to połączenie dwuprzewodowe BlueBUS.
| Połączenie | Typ przewodu | Maksymalna długość |
|---|---|---|
| Zasilanie napędu (230 V) | 1 szt. 3 × 1,5 mm2 | 30 m * |
| Fotokomórka TX (nadajnik) | 1 szt. 2 × 0,25 mm2 | 30 m |
| Fotokomórka RX (odbiornik) | 1 szt. 4 × 0,25 mm2 | 30 m |
| Lampa ostrzegawcza | 1 szt. 2 × 0,5 mm2 | 20 m |
| Antena | 1 szt. ekranowany przewód koncentryczny RG58 | 20 m, zaleca się mniej niż 5 m |
| Przełącznik kluczowy | 2 szt. 2 × 0,5 mm2 lub 1 szt. 4 × 0,5 mm2 | 50 m |
| Stała listwa bezpieczeństwa | 1 szt. 2 × 0,5 mm2 | 30 m |
| Ruchoma listwa bezpieczeństwa | 1 szt. 2 × 0,5 mm2 | 30 m ** |
* W przypadku przewodu zasilającego o długości powyżej 30 m wymagany jest większy przekrój, na przykład 3 × 2,5 mm2. Konkretny przekrój przewodu i uziemienie ochronne powinien ocenić elektryk w zależności od instalacji.
** Ruchoma listwa wymaga urządzenia umożliwiającego połączenie podczas ruchu skrzydła. Większą liczbę listew bezpieczeństwa podłącz zgodnie z instrukcją danego napędu i listew.
Przewody muszą być odpowiednie do warunków otoczenia i sposobu ich ułożenia. Podłączenie i uruchomienie należy powierzyć wykwalifikowanemu pracownikowi. Szczegóły znajdziesz w instrukcji NICE ROAD 400.
NICE RBS400, RBS600 i RB1000
Poniższy orientacyjny schemat okablowania dotyczy modeli NICE RBS400, NICE RBS600 i NICE RB1000. Przed wykonaniem instalacji zawsze porównaj go z aktualną instrukcją konkretnego modelu i akcesoriów.
Orientacyjny schemat okablowania:
| Połączenie | Typ przewodu | Maksymalna dopuszczalna długość |
|---|---|---|
| A: Zasilanie (230 V) | 1 szt. 3x1,5 mm2 | 30 m (uwaga 1) |
| B: Lampa z anteną |
1 szt. 2x0,5 mm2 |
20 m |
| C: Fotokomórki | 1 szt. 2x0,5 mm2 | 30 m (uwaga 2) |
| D: Przełącznik kluczowy | 2 szt. 2x0,5 mm2 (uwaga 3) | 50 m |
| E: Stałe listwy bezpieczeństwa | 1 szt. 2x0,5 mm2 (uwaga 4) | 30 m |
| F: Ruchome listwy bezpieczeństwa | 1 szt. 2x0,5 mm2(uwaga 5) | 30 m (uwaga 5) |
Uwaga 1: Można użyć kabla zasilającego dłuższego niż 30 m, ale jego przekrój musi być większy, na przykład 3x2,5 mm2. W pobliżu urządzenia
należy zapewnić uziemienie.
Uwaga 2: Jeśli długość kabla BlueBUS wynosi od 30 do 50 m, należy użyć kabla 2x1mm2.
Uwaga 3: Zamiast 2 kabli 2x0,5 mm2 można użyć jednego kabla 4x0,5 mm2.
Uwaga 4: Jeśli chcesz użyć więcej niż jednej krawędzi, zapoznaj się z informacjami o typach połączeń w rozdziale 7.3.2 „Konfiguracja STOP”, które
zaleca producent.
Uwaga 5: Do podłączenia ruchomych krawędzi do przesuwnych skrzydeł należy użyć specjalnych urządzeń, które umożliwiają podłączenie również podczas
ruchu skrzydła.
Opis podstawowych elementów bramy samonośnej
Wózki z rolkami łożyskowanymi
Wózki poruszają się wewnątrz profilu C i podtrzymują skrzydło bramy. Wychylenie pomaga równomiernie rozłożyć obciążenie rolek podczas ruchu. Łożyska należy chronić przed zabrudzeniami i montować zgodnie z instrukcjami producenta.
Profil C
Grubościenny profil ze stali konstrukcyjnej, gięty na zimno, utrzymuje skrzydło nad ziemią i prowadzi je na wózkach nośnych. Rama jest do niego przyspawana zgodnie z projektem konstrukcji.
Najazd dolny
Najazd dolny z rolką montuje się na końcu profilu C. Podczas zamykania wjeżdża do gniazda najazdowego, pomagając podeprzeć i ustabilizować bramę.
Gniazdo najazdowe
Dolny ogranicznik przechwytuje najazd podczas zamykania, podpiera skrzydło i pomaga ustabilizować je, przeciwdziałając obciążeniom bocznym.
Górne i boczne prowadzenie
Prowadzenie utrzymuje górną część bramy na wyznaczonym torze. Rolki ustawia się tak, aby niezawodnie prowadziły bramę bez niepotrzebnego tarcia.
Zaślepka profilu C
Zaślepka zamyka otwarty koniec profilu C po stronie, na której nie zamontowano najazdu dolnego.
Napęd elektromechaniczny
Zespół napędowy z elektroniką sterującą automatyzuje ruch bramy. Konkretny model dobiera się do parametrów i sposobu użytkowania bramy.
Pilot zdalnego sterowania
Nadajnik radiowy przekazuje odbiornikowi napędu polecenie otwarcia, zamknięcia lub wykonania innej zaprogramowanej funkcji.
Fotokomórki
Fotokomórki są elementem zabezpieczającym. Po przerwaniu wiązki centrala sterująca, zależnie od podłączenia i konfiguracji, zatrzymuje ruch, uniemożliwia jego rozpoczęcie lub zmienia kierunek.
Lampa ostrzegawcza z anteną
Lampa sygnalizuje ruch bramy, a w przypadku obsługiwanych napędów miganiem może pomóc w diagnostyce. Zintegrowana antena poprawia odbiór sygnału radiowego; nie jest odbiornikiem radiowym.
Co dalej:
» Zapytaj o wszystko
Napisz na adres [email protected], zadaj dowolne pytanie techniczne dotyczące Twojej bramy.
» Skorzystaj z formularza „Skonsultuj się ze sprzedawcą"
Po wypełnieniu podstawowych informacji o planowanej bramie prześlemy Ci wycenę, w której znajdziesz listę zalecanych komponentów do bramy przesuwnej samonośnej. Formularz znajdziesz TUTAJ.
» Zobacz galerię zdjęć
Zdjęcia realizacji wykonanych przez majsterkowiczów, którzy samodzielnie montowali bramę, korzystając z naszych komponentów. Galerie zdjęć znajdziesz TUTAJ.
» Dlaczego warto u nas kupować?
Zobacz zalety zakupów w naszym sklepie i opinie klientów, którzy już u nas kupowali komponenty do bramy przesuwnej samonośnej.
Jeśli nie znalazłeś potrzebnych informacji, skontaktuj się z nami, a chętnie pomożemy Ci w realizacji Twojego projektu.
Przeczytaj także: Mam za mało miejsca na bramę przesuwną samonośną. Jakie mam możliwości?
Autor: inż. Ján Kubíček
