Słupki wysuwane, słupki parkingowe

Estetycznym i niewymagającym wiele miejsca rozwiązaniem kontroli przejazdu są automatyczne słupki wysuwane. Po wsunięciu w ziemię są łatwo niezauważalne dla przechodniów, ponieważ ich obecność zdradza jedynie płyta fundamentowa o powierzchni zaledwie kilku dziesiątych metra kwadratowego.

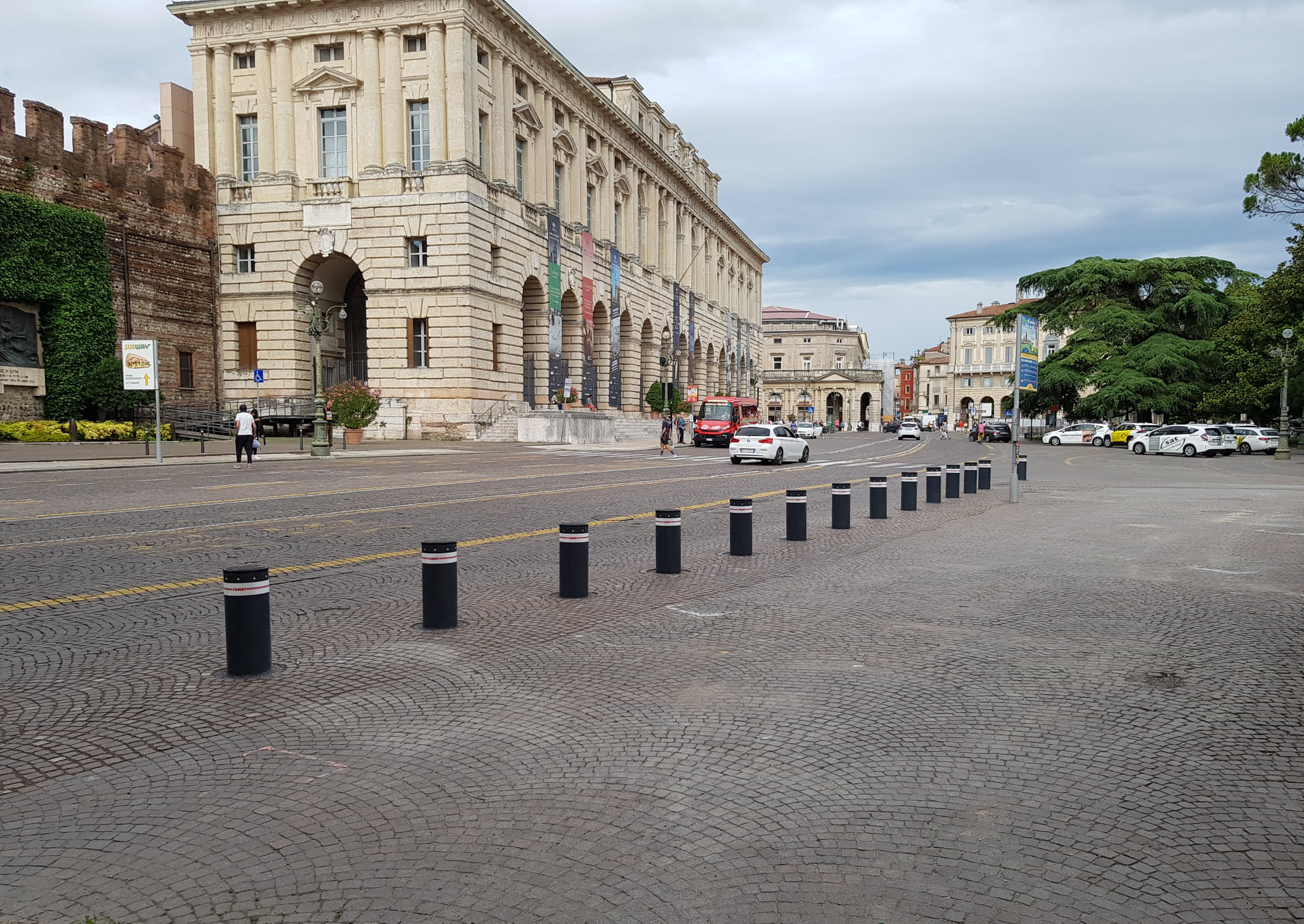

Do automatycznych słupków wysuwanych doskonałym uzupełnieniem są słupki stałe, których nie można wsunąć i które są na stałe przymocowane do podłoża. Można z nich utworzyć estetyczny szereg oddzielający jezdnię od strefy chronionej, w którym jeden lub dwa słupki będą wysuwane, dzięki czemu na pierwszy rzut oka wszystkie będą wyglądały tak samo.

Bardziej ekonomiczną alternatywą dla słupków automatycznych są słupki półautomatyczne a także słupki składane i wyjmowane. Oczywiście odbywa się to kosztem wygody, ponieważ słupek półautomatyczny wymaga ręcznej obsługi.

W ofercie znajdują się więc następujące produkty, które można znaleźć na tej stronie:

Automatyczne hydrauliczne słupki wysuwane
Słupki półautomatyczne
Słupki półautomatyczne z gniazdami
Słupki wyjmowane i składane
Słupki stałe
Centrale sterujące do słupków wysuwanych
Akcesoria do słupków
O firmie Meccanica Fadini

Automatyczne hydrauliczne słupki wysuwane

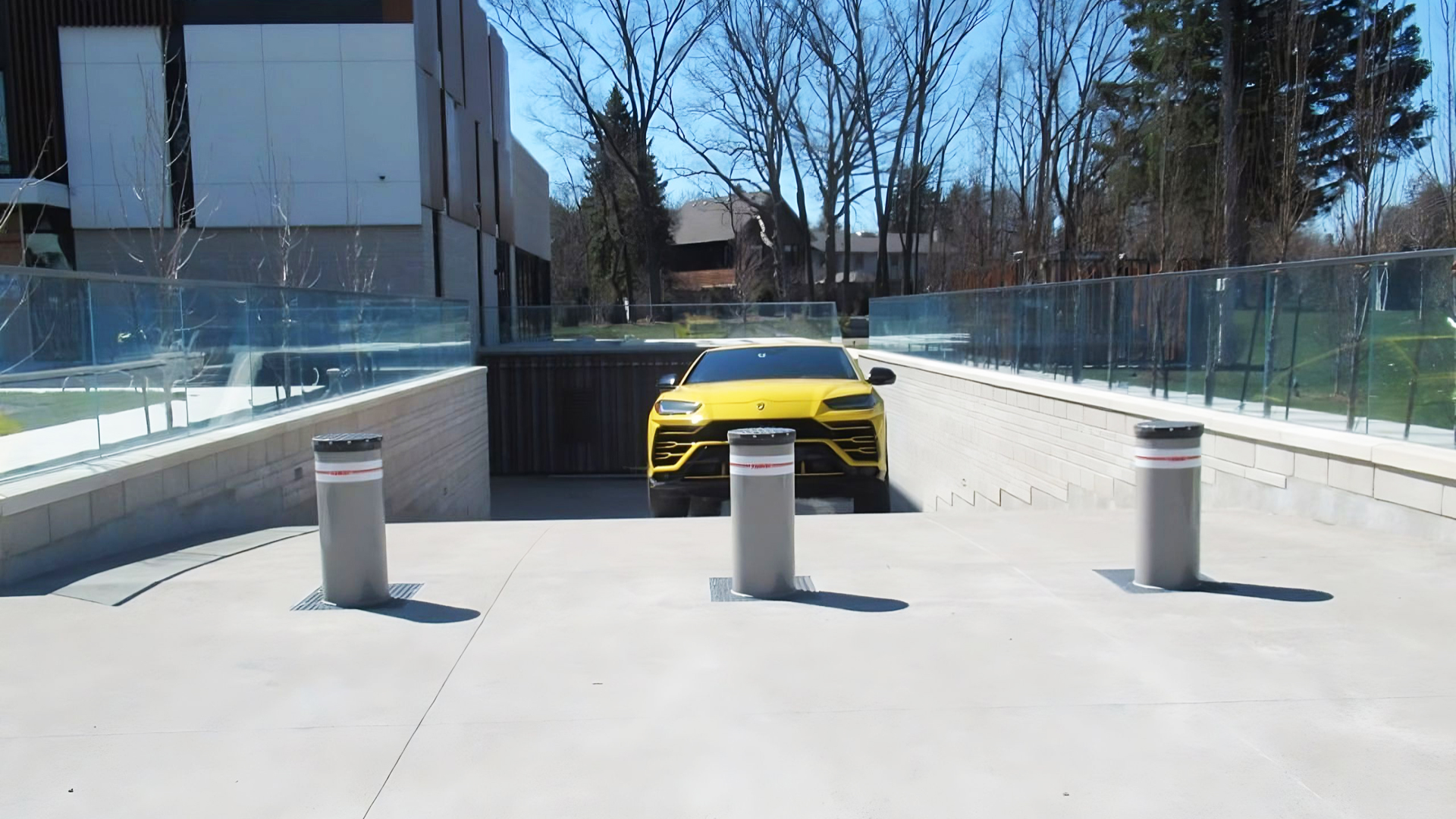

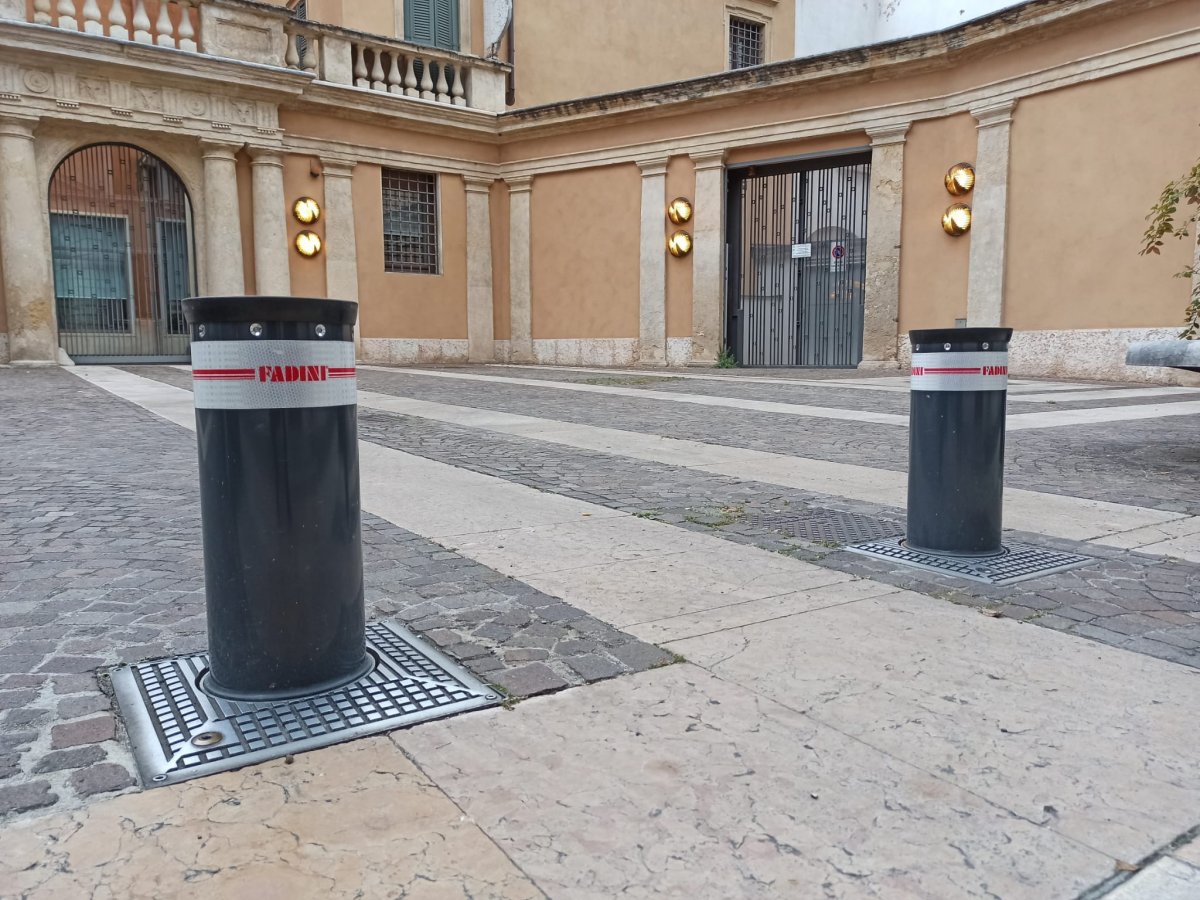

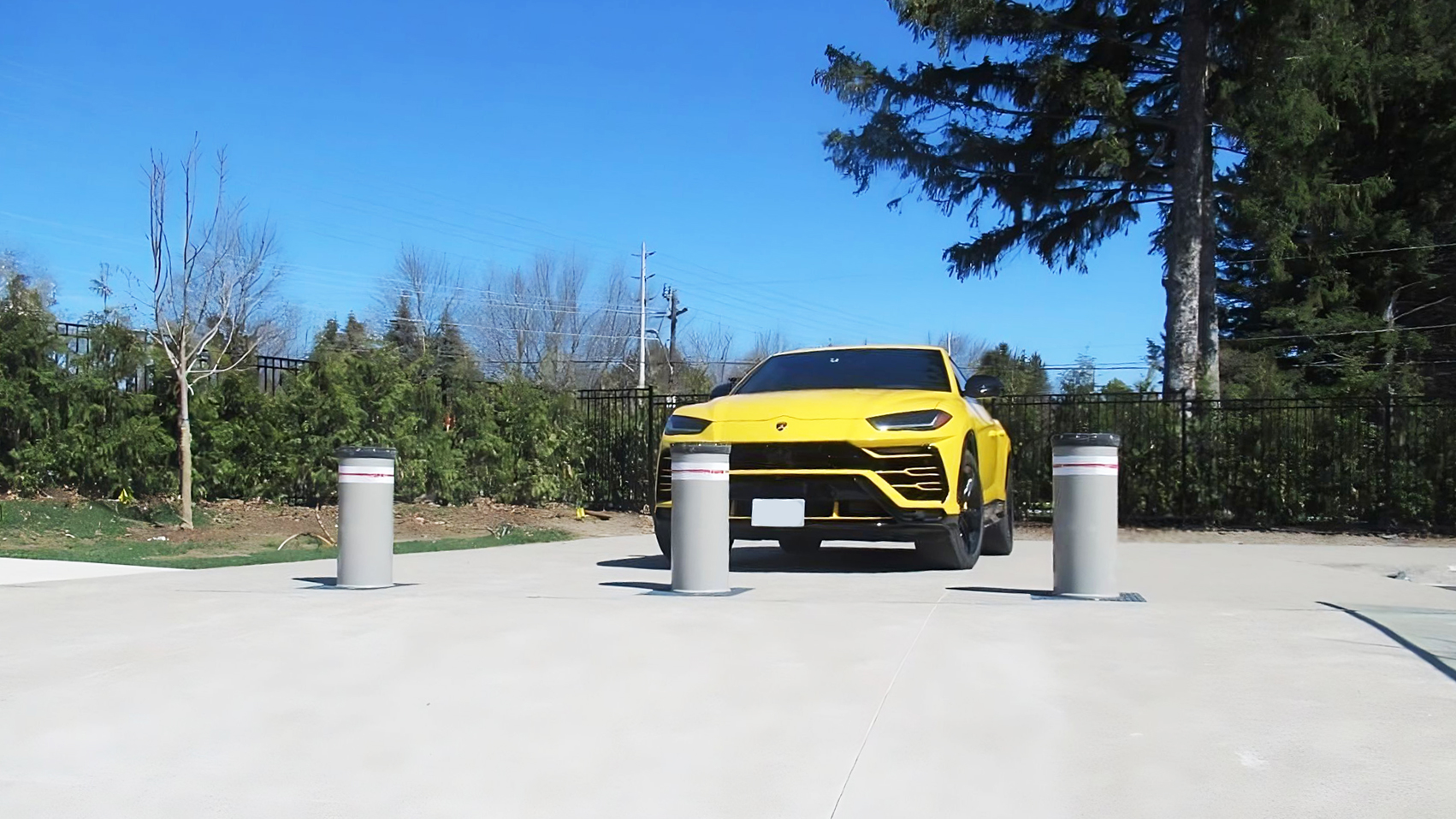

Zastosowanie znajdują automatyczne hydrauliczne słupki wysuwane przede wszystkim do uniemożliwiania wjazdu nieuprawnionym pojazdom na parking, ale z pewnością można ich używać w połączeniu ze słupkami stałymi do oddzielania strefy dla pieszych od strefy ruchu pojazdów. Oczywiście dla pojazdów obsługi dwa słupki będą automatyczne, a pozostałe będą stałe. Wytrzymałe modele mogą służyć jako bariera antyterrorystyczna chroniąca teren przed przypadkowym lub celowym wjechaniem pojazdu w tłum ludzi. Popularnym zastosowaniem jest zabezpieczenie szlabanu wjazdowego do obiektu, gdzie szlaban podnosi się, a słupek chowa w ziemi, umożliwiając przejazd.

W naszej ofercie znajdziesz słupki o średnicach 100, 200 i 275 mm oraz wysokościach od 500 do 1000 mm, wykonane ze stali ocynkowanej z kolorowym lakierowaniem lub ze stali nierdzewnej AISI 314 (wszystkie modele z wyjątkiem CORAL i STRABUC). Model TALOS 94 może być również dostarczony w wersji ze stali nierdzewnej AISI 316. Wszystkie skrzynie fundamentowe słupków wysuwanych są ocynkowane ogniowo.

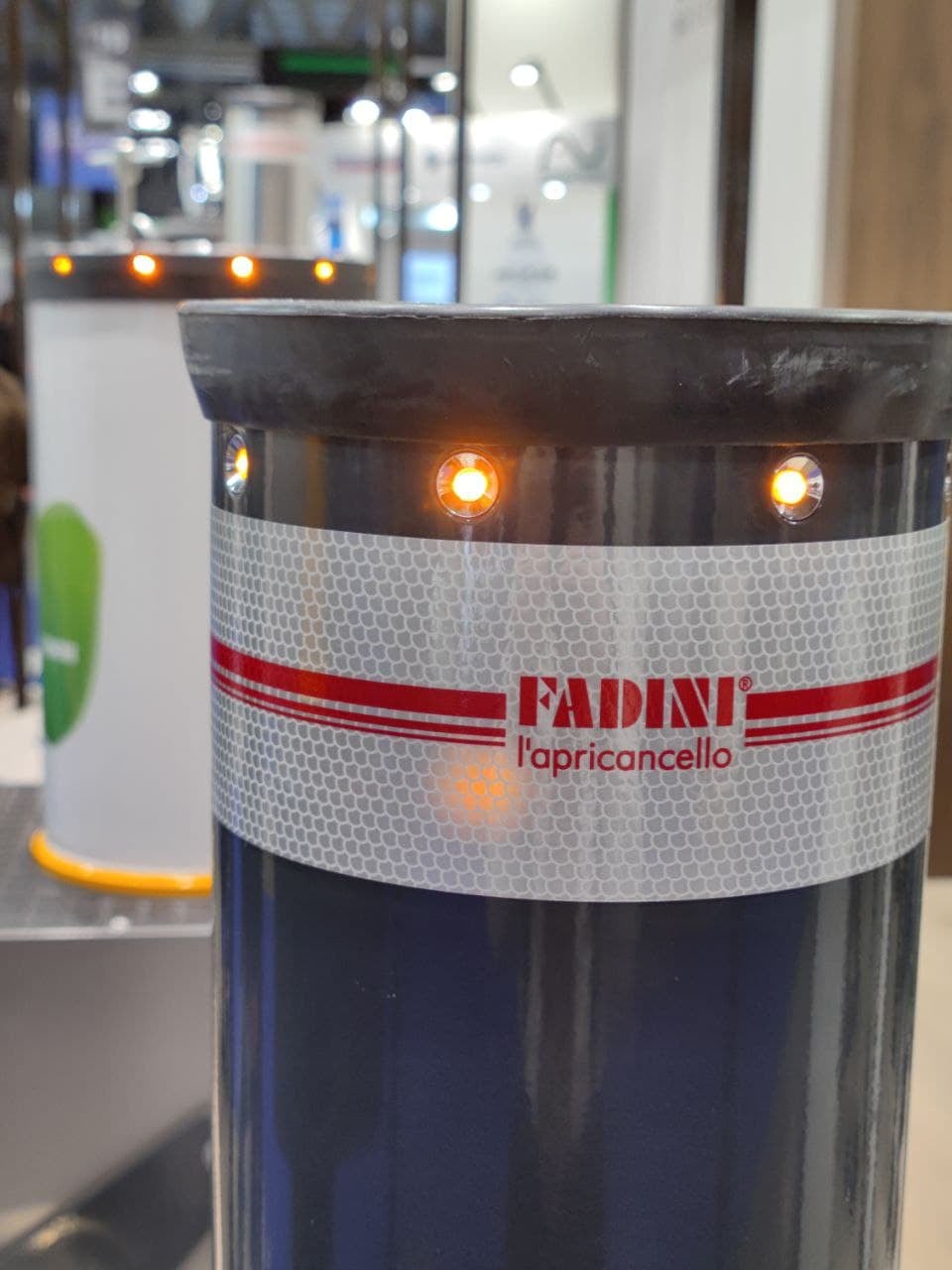

W głowicy słupka mogą być wbudowane ostrzegawcze diody LED, a wokół niej znajduje się taśma odblaskowa. W przypadku każdego modelu można wybrać ostrzegawcze diody LED i zawór elektromagnetyczny. W większości modeli można także zdecydować, czy ma być zastosowana powłoka kataforetyczna z lakierowaniem, czy szczotkowany korpus ze stali nierdzewnej, a także wybrać kolor: żółty RAL 1028 lub antracytowy RAL 7016.

Dostępne warianty przedstawiono w tabeli:

Model	Średnica	Dostępne wysokości	Grubość ścianki
CORAL	100 mm	500/600/800 mm	5 mm
VIGILO	200 mm	500/600/800 mm	4 mm
STRABUC 918	275 mm	700 mm	4 mm
STRABUC 930		700 mm	12 mm
TALOS 94		500/600/700/800 mm	4 mm
TALOS 96		500/600/700/800 mm	12 mm
TALOS M30		800 mm	12 mm
TALOS C730		1000 mm	12 mm
TALOS M50		1000 mm	20 mm

Wszystkie słupki są przeznaczone do intensywnej eksploatacji, obejmującej ponad 2000 cykli dziennie (czyli mniej więcej jeden cykl co 30 sekund). Maksymalne obciążenie statyczne słupków wynosi 20 ton w pozycji wsuniętej oraz 1,5–1,6 tony (2,8 tony w przypadku TALOS M50) w pozycji wysuniętej. Stopień ochrony przed wodą i pyłem wynosi IP 67, a temperatura pracy mieści się w zakresie od -20°C do 80°C. Niektóre słupki wysuwane mogą być wyposażone w zawór elektromagnetyczny, dzięki któremu w przypadku awarii zasilania słupek sam chowa się w ziemi, umożliwiając przejazd (aby całkowicie go wsunąć, należy docisnąć go stopą). W takim przypadku wymagany jest stabilizator zasilania 24 V. W przypadku słupków ze standardowym zaworem należy je ręcznie odblokować za pomocą klucza odblokowującego.

Dane techniczne poszczególnych wariantów:

Model	Odporność na przebicie	Masa	Prędkość podnoszenia/opuszczania
CORAL	150 KJ	86/90/104 kg	11,0 cm/s 12,0 cm/s
VIGILO	160 KJ	102/110/131 kg	10,0 cm/s 11,5 cm/s
STRABUC 918	280 KJ	140 kg	11,5 cm/s 12,5 cm/s
STRABUC 930	410 KJ	180 kg	6,0 cm/s 7,0 cm/s
TALOS 94	320 KJ 420KJ HRC	196/226/232/240 kg	23,3 cm/s 25,0 cm/s
TALOS 96	450 KJ 550 KJ HRC	234/258/263/288 kg	18,0 cm/s 23,0 cm/s
TALOS M30	700 KJ	291 kg	18,0 cm/s 23,0 cm/s
TALOS C730	750 KJ	360 kg	20,0 cm/s 23,0 cm/s
TALOS M50	2000 KJ	770 kg	20,0 cm/s 31,0 cm/s

Odporność na przebicie może w znacznym stopniu zależeć od stopnia zagęszczenia i gęstości gruntu, zastosowanego betonu itp. Niektóre modele są dostępne w wzmocnionej wersji HRC, zapewniającej lepszą odporność na uderzenia. Standardowy słupek w pozycji wysuniętej wciąż sięga ponad 20 cm w głąb ziemi, natomiast wersja HRC – ponad 40 cm. Podawane w kJ wartości odporności na przebicie mogą być na pierwszy rzut oka mało zrozumiałe. Dla lepszego zobrazowania można przyjąć na przykład, że:

150 KJ odpowiada odporności na przebicie przez pojazd o masie 2,1 t poruszający się z prędkością 43 km/h

410 KJ odpowiada odporności na przebicie przez pojazd o masie 2,1 t poruszający się z prędkością 71 km/h.

750 KJ odpowiada odporności na przebicie przez pojazd o masie 2,1 t poruszający się z prędkością 93 km/h.

750 kJ odpowiada odporności na przebicie przez pojazd o masie 7,5 t jadący z prędkością 49 km/h.

2000 kJ odpowiada odporności na przebicie przez pojazd o masie 2,1 t jadący z prędkością 157 km/h.

2000 kJ odpowiada odporności na przebicie przez pojazd o masie 7,5 t jadący z prędkością 93 km/h.

Oczywiście trzeba pamiętać, że przy takich uderzeniach słupek ulegnie uszkodzeniu i będzie wymagał serwisowania. Każdy słupek jest jednak w stanie wytrzymać jakieś uderzenie. Dla uproszczenia można przyjąć, że odporność słupka na uszkodzenia wynosi około jednej trzeciej wartości jego odporności na przebicie, wyrażonej w kJ.

Przykład montażu słupka wysuwanego:

Słupki półautomatyczne

Słupki półautomatyczne to ręczne rozwiązanie zapobiegające wjazdowi pojazdów, w którym ruch słupka wspomagają sprężyny gazowe. Ich działanie można w przybliżeniu porównać do podnoszenia i opuszczania krzesła biurowego: wysuwanie wspomaga sprężyna gazowa, a aby schować słupek, trzeba nacisnąć jego głowicę. Są oczywiście nieco tańsze od wersji automatycznej. Sprawdzają się przede wszystkim w miejscach, w których nie ma dostępu do zasilania. Z drugiej strony nie można wtedy podłączyć diod LED w głowicy słupka (w wersji z zasilaniem taka możliwość jest dostępna).

W ofercie znajdują się następujące słupki półautomatyczne oraz ich wizualnie dopasowane automatyczne odpowiedniki:

Model	Średnica	Wysokość	Automatyczny odpowiednik
GASPO 252	200 mm	500 mm	STRABUC
TALOS 94	275 cm	500/600/700/800 mm	TALOS 94

Słupki półautomatyczne mają taką samą skrzynkę fundamentową jak słupki automatyczne, dlatego można je później wymienić na wersję automatyczną.

Słupki półautomatyczne z gniazdami 230 V

Słupki działające na takiej samej zasadzie jak półautomatyczne, ale z gniazdami zasilającymi wbudowanymi w korpus.

W ofercie znajduje się jeden model z dwoma gniazdami 230 V:

Model	Średnica	Wysokość	Grubość ścianki
GASPO 254	200 mm	500 mm	4 mm

Słupki demontowane i składane

Słupki pełniące funkcję blokad parkingowych, które można zdemontować. Sprawdzają się przede wszystkim w miejscach rzadko użytkowanych lub tam, gdzie nie można osadzić słupka głęboko w gruncie. Nie są to już słupki wysuwane, choć pod względem architektonicznym należą do podobnej kategorii.

W ofercie znajdują się słupki demontowane, które stylistycznie pasują do serii słupków półautomatycznych, automatycznych wysuwanych i stałych:

Model	Średnica	Wysokość	Podobny stylistycznie do
VIMARI 2316	200 mm	500/800 mm	VIGILO, GASPO
STRAMARI 2320	275 mm	700 mm	TALOS 94, 96

Ponadto w ofercie znajdują się:

składane słupki POSTO z korpusem z kwadratowej stali o wymiarach 50x50 mm i wysokości 920 mm
oraz demontowane słupki SIBLI 17 z kwadratowej stali nierdzewnej o wymiarach 120x120 mm i wysokości 780 mm; ich stałym odpowiednikiem jest słupek SICU 18.

Słupki stałe

Niedemontowane słupki pełniące funkcję stałej bariery. Oferta w tej kategorii zasadniczo odzwierciedla ofertę automatycznych słupków wysuwanych, ponieważ w większości przypadków instalacja składa się z kilku słupków, z których większość jest stała, a jeden lub dwa w wybranym miejscu są automatyczne.

Oferta słupków stałych:

Model	Średnica	Dostępne wysokości	Grubość ścianki
CORAL	100 mm	500/600/800 mm	5 mm
VIGILO	200 mm	500/600/800 mm	4 mm
STRABUC 918	275 mm	700 mm	4 mm
STRABUC 930		700 mm	12 mm
TALOS 94		500/600/700/800 mm	4 mm
TALOS 96		500/600/700/800 mm	12 mm
TALOS M30		800 mm	12 mm
TALOS C730		1000 mm	12 mm
TALOS M50		1000 mm	20 mm

Odporność na przebicie słupków stałych i automatycznych słupków wysuwanych jest taka sama.

W ofercie znajduje się również stały słupek SICU 18 z kwadratowej stali nierdzewnej o wymiarach 120x120x5 mm i wysokości 780 mm; jego demontowanym odpowiednikiem jest SIBLI 17.

Centrale sterujące słupkami wysuwanymi

Słupki są zawsze podłączone do centrali sterującej. W naszej ofercie znajdziesz centrale sterujące obsługujące do 4 słupków wysuwanych. Możesz też podłączyć do każdego słupka wysuwanego osobną centralę sterującą.

Akcesoria do słupków wysuwanych i ich central sterujących

Czujnik przeszkód, który uniemożliwia wysunięcie słupka, gdy coś na nim leży; jeśli słupek na coś natrafi, zatrzyma się i cofnie.

Sygnalizacja dźwiękowa – sygnał podczas ruchu.

Detektor syreny pojazdu uprzywilejowanego, który automatycznie chowa słupek.

Element grzejny umożliwiający użytkowanie słupka w temperaturze do -40°C. Do słupków wysuwanych można podłączyć element grzejny, który utrzymuje minimalną temperaturę wymaganą do ogrzania oleju hydraulicznego w słupku.

W instalacjach z kilkoma słupkami można podłączyć specjalną centralę sterującą, która utworzy układ nadrzędny i podrzędny, umożliwiający zsynchronizowaną obsługę wielu słupków.

Słupki wysuwane można podłączyć do sygnalizacji świetlnej i pętli indukcyjnych, a także sterować nimi za pomocą styku przewodowego, pilotów, czytnika kart, klawiatury kodowej, modułów GSM i Wi-Fi, urządzeń inteligentnych itp.

O włoskiej firmie Fadini

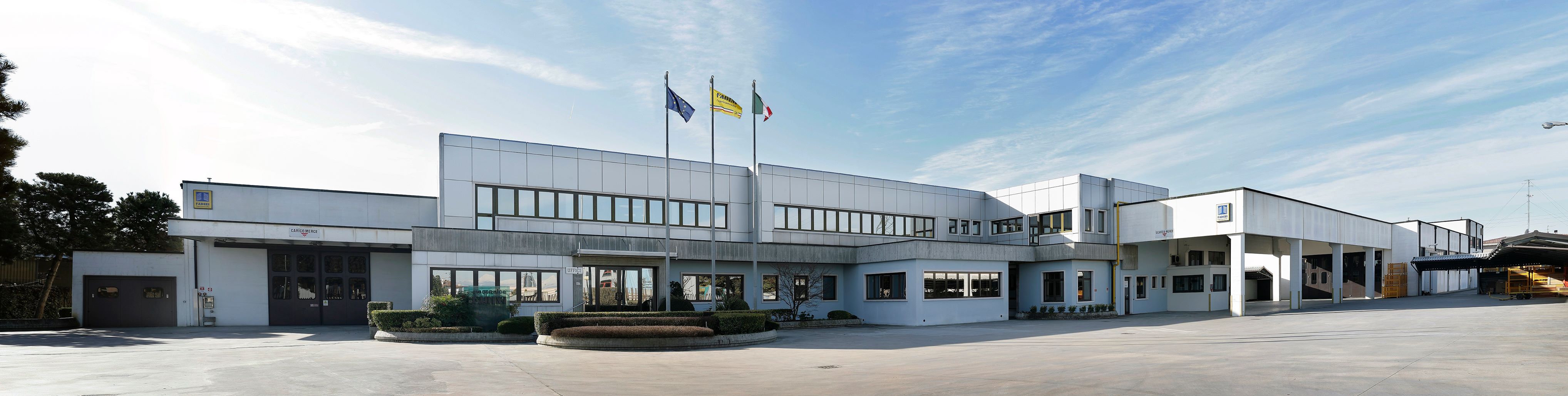

Meccanica Fadini S.r.l. to włoska firma z tradycją sięgającą 1969 roku, która w 2019 roku obchodziła 50-lecie działalności. W 1974 roku firma wprowadziła na rynek pierwszy napęd do bram przesuwnych, a w 1991 roku pierwszy model słupka wysuwanego. Obecnie jest liderem w dziedzinie technologii hydraulicznej stosowanej w napędach, a jej rozległy zakład zajmuje powierzchnię około 130 tysięcy metrów kwadratowych w północnowłoskim regionie Wenecja Euganejska. Podstawą działalności firmy są jakość i orientacja na klienta. Oferta firmy obejmuje nie tylko słupki wysuwane, ale także szeroki wybór napędów do bram i szlabanów, wraz z całym niezbędnym osprzętem zabezpieczającym i sterującym.
