Parowanie pilotów z napędami do bram NICE

Zawartość strony parowania pilotów NICE:



Zdalne sterowanie napędami NICE realizowane jest za pomocą dwóch komponentów: pilot i odbiornik.

Pilot (zwany również nadajnikiem) to urządzenie bezprzewodowe z przyciskami, którego naciśnięcie jedynie wysyła sygnał — pilot nigdy niczego nie zapamiętuje.
Kodowanie pilota i odbiornika musi być identyczne, aby urządzenie działało prawidłowo.

Odbiornik odbiera sygnał wysyłany przez pilot i na podstawie kodu decyduje, co z nim zrobić. Odbiornik zapisuje w pamięci kody pilotów.

Odbiornik może być wbudowany w centralę sterującą napędu (np. NICE Road 400, nowe napędy Wingo i Toona), w takim przypadku obsługuje się go przyciskiem R (RADIO) bezpośrednio na centrali sterującej. Odbiornik może być również zewnętrzny, podłączony do centrali sterującej za pomocą złącza (np. odbiornik OXI / SMXI w napędzie NICE Robus, Run lub starsze napędy Wingo i Toona).

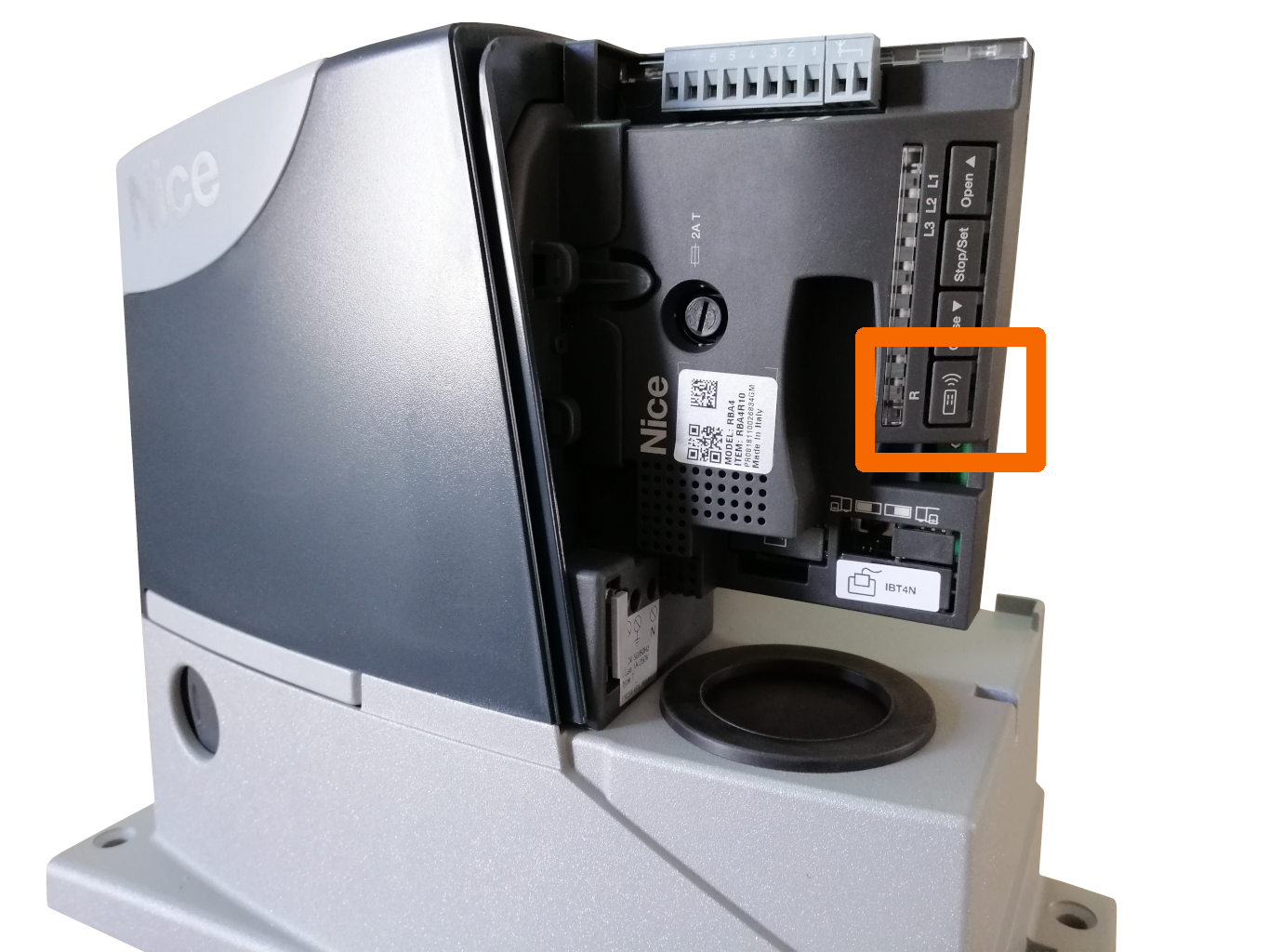

Przycisk R (RADIO) na centrali sterującej NICE RBA4R10 napędu NICE Road 400 Przycisk na zewnętrznym odbiorniku NICE OXI/SMXI napędu NICE Robus, Run i in.

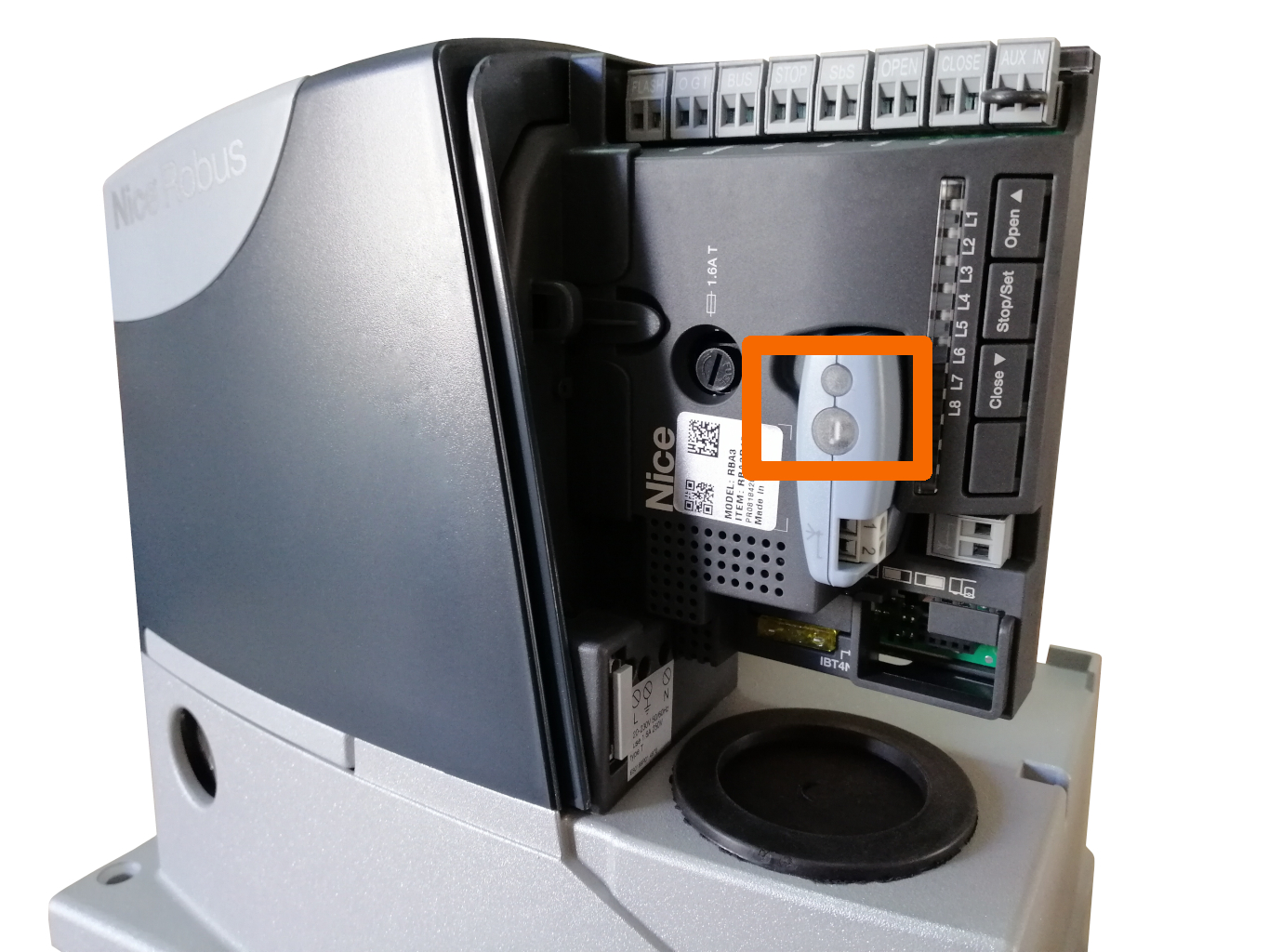

Przycisk RADIO na wbudowanym odbiorniku NICE Road 400 RBA4R10 Przycisk na zewnętrznym odbiorniku OXI napędu NICE Robus 600 RBA4



Komponenty elektroniczne firmy NICE umożliwiają zapisywanie pilotów w pamięci odbiorników w dwóch trybach:

Tryb I.
„Jeden pilot do jednego urządzenia”		 Tryb II.
„Jeden pilot do wielu urządzeń”

Ten tryb ma zastosowanie w przypadku pilotów maksymalnie czterokanałowych.



W tym trybie przyciskom przypisane są na stałe funkcje sterowania jednym urządzeniem (przyciski są ponumerowane od lewej do prawej i od góry do dołu):



Numer przycisku Polecenie
Przycisk 1. „Sterowanie krokowe“
Przycisk 2. „Częściowe otwarcie“
Przycisk 3. „Otwórz“
Przycisk 4. „Zamknij“



Ten tryb ma zastosowanie w przypadku pilotów dwu- i wielokanałowych (z kilkoma przyciskami).



W tym trybie każdy przycisk ma przypisaną dokładnie jedną funkcję dla urządzenia:



Numer funkcji Polecenie
1. „Sterowanie krokowe“
2. „Częściowe otwarcie“
3. „Otwórz“
4.

„Zamknij“



Jednym przyciskiem można sterować również wieloma urządzeniami. Pilot zawsze zapisuje się w odbiorniku — sam pilot nigdy niczego nie zapamiętuje.

Przykłady:

W przypadku pilota jednokanałowego można jedynie sterować krokowo bramą. Pozostałe polecenia nie będą dostępne.

W przypadku dwukanałowego pilota przycisk 1 będzie sterował bramą krokowo po każdym kolejnym naciśnięciu, a przycisk 2 będzie otwierał bramę tylko częściowo. Pozostałe dwa polecenia nie będą dostępne.

W przypadku czterokanałowego pilota dostępne będą wszystkie polecenia.

Prosty przykład: Mam dwukanałowy pilot i mam bramę przesuwną oraz garażową. Pierwszym przyciskiem możesz sterować (krokowo) bramą przesuwną, a drugim bramą garażową.



Złożony przykład: Mam czterokanałowy pilot. W domu mam bramę przesuwną, garażową i skrzydłową. W pracy mamy bramę dwuskrzydłową o szerokości 8 m. Wszystkimi można sterować za pomocą jednego pilota. Drugim przyciskiem możesz sterować domową bramą skrzydłową, a na przykład w pracy otwierać oba skrzydła, gdy będziesz jechać ciężarówką. Drugim przyciskiem możesz sterować domową bramą skrzydłową, a na przykład w pracy otwierać oba skrzydła, gdy będziesz jechać ciężarówką. Trzecim przyciskiem możesz sterować domową bramą garażową, a czwartym na przykład częściowo otwierać domową bramę przesuwną na 1 m, gdy po meczu piłki nożnej będziesz zmęczony i daleko będzie do furtki. Ewentualnie można np. bramę skrzydłową w pracy sparować w trybie I.

Dostępne polecenia dla urządzeń NICE

  1. Sterowanie krokowe
  2. Częściowe otwarcie
  3. Otwórz
  4. Zamknij

1. Sterowanie krokowe

W zależności od rodzaju automatyki istnieje kilka typów sekwencji sterowania krokowego. Urządzenia NICE zazwyczaj obsługują następujące kombinacje (w przypadku konkretnego urządzenia należy sprawdzić jego instrukcję):

Otwieranie > Zatrzymanie > Zamykanie > Otwieranie
Zazwyczaj ustawienie domyślne. Naciśnięcie przycisku podczas zamykania bramy powoduje jej natychmiastowe otwieranie.
Otwieranie > Zatrzymanie > Zamykanie > Zatrzymanie > Otwieranie
Najbezpieczniejszy wariant. Każdy ruch bramy można zatrzymać.
Otwieranie > Zamykanie > Otwieranie
Praktyczny, ale nie do końca bezpieczny wariant. W tej kombinacji, jeśli brama uderzy w przeszkodę, trzeba będzie ją przesuwać w górę i w dół.



Konkretny tryb sekwencyjny ustawia się podczas programowania napędu. Od tej pory dana sekwencja poleceń będzie obowiązywać nie tylko dla pilotów, ale także dla urządzeń podłączonych do ewentualnego wejścia STEP-BY-STEP.

2. Częściowe otwieranie

Po każdym naciśnięciu przycisku brama będzie wykonywać następujące ruchy:

Częściowe otwieranie > Zatrzymanie > Zamykanie > Zatrzymanie > Częściowe zamykanie



Za pomocą tego przycisku można otworzyć bramę tylko częściowo, nigdy całkowicie.

W poszczególnych typach automatyki częściowe otwarcie oznacza co innego:

Typ automatyki Częściowe otwarcie

Napędy do bram przesuwnych

 Otworzy bramę przesuwną na 1 m (otwarcie dla pieszych)

Napędy do bram skrzydłowych

 Otworzy jedno skrzydło bramy

Napędy do bram garażowych

 Częściowe otwieranie

3. Otwórz

Po każdym naciśnięciu przycisku brama będzie wykonywać następujące ruchy:

Otwieranie > Zatrzymanie > Otwieranie


aż do całkowitego otwarcia; potem przycisk nie będzie reagować.

4. Zamknij

Po każdym naciśnięciu przycisku brama będzie wykonywać następujące ruchy:

Zamykanie > Zatrzymanie > Zamykanie


aż do całkowitego zamknięcia; potem przycisk nie będzie reagować.

Usuwanie pilotów z pamięci

Usuwanie wszystkich pilotów z pamięci odbiornika

  1. Naciśnij przycisk R (RADIO) na centrali (ewentualnie przycisk na odbiorniku) i przytrzymaj go.
  2. Kontrolka R (RADIO) (ewentualnie kontrolka na odbiorniku) zaświeci się, a następnie zgaśnie (nadal przytrzymuj przycisk).
  3. Kontrolka zacznie migać, a Ty _W TRAKCIE_  trzeciego mignięcia zwolnij przycisk R (RADIO).
  4. Jeśli usuwanie się powiedzie, kontrolka przez chwilę będzie migać jak na dyskotece, a następnie mignie 5 razy.

Usuwanie konkretnego pilota z pamięci odbiornika (tylko odbiornik OXI)

  1. Naciśnij przycisk R (RADIO) na centrali (ewentualnie przycisk na odbiorniku) i przytrzymaj go.
  2. Kontrolka R (RADIO) (ewentualnie na odbiorniku) zaświeci się. Cały czas przytrzymując przycisk R (RADIO), naciśnij i przytrzymaj przycisk na pilocie.
    • dla trybu I. można nacisnąć i przytrzymać dowolny przycisk.
    • dla trybu II. należy nacisnąć konkretny przycisk przypisany do odbiornika. Aby całkowicie usunąć pilota z pamięci odbiornika, należy powtórzyć tę procedurę dla każdego przycisku przypisanego do tego odbiornika.
  3. Jeśli usuwanie się powiedzie, kontrolka mignie 5 razy — wtedy zwolnij oba przyciski.

Zapisywanie pilota w pamięci

Jeśli nie wiesz, jaki pilot trzymasz w ręku, czy przypadkiem nie jest już sparowany ani w jakim trybiesię znajduje, przed parowaniem zalecamy go usunąć zarówno w trybie I, jak i w trybie II.

Zapisywanie pilota w pamięci odbiornika za pomocą przycisków na odbiorniku

Zapisywanie w pamięci w trybie I. Zapisywanie w pamięci w trybie II.
  1. Naciśnij przycisk R (RADIO) na centrali (ewentualnie przycisk na odbiorniku) i przytrzymaj go, aż zaświeci się kontrolka R (RADIO) (ewentualnie kontrolka na odbiorniku), a następnie zwolnij przycisk.
  2. W ciągu 10 sekund (lub dopóki kontrolka się świeci) naciśnij i przytrzymaj dowolny przycisk na pilocie, aż kontrolka R (RADIO) na centrali (ewentualnie na odbiorniku) mignie trzy razy, po czym zwolnij przycisk na pilocie.
  3. Aby zapisać kolejne piloty, powtórz krok 2. Masz na to 10 sekund od zapisania ostatniego sparowanego pilota.

Zapisywanie pilota w pamięci w trybie II. przebiega w dwóch krokach:

1. Wybór polecenia

Numer Polecenie
1. „Sterowanie sekwencyjne“
2. „Częściowe otwarcie“
3. „Otwórz“
4. „Zamknij“

2. Zapisywanie pilota

Postępowanie:

  1. Naciśnij przycisk R (RADIO) na centrali (ewentualnie przycisk na odbiorniku) tyle razy, ile wynosi numer polecenia przypisywanego przyciskowi zgodnie z tabelą.
  2. Kontrolka R (RADIO) na centrali (ewentualnie na odbiorniku) mignie tyle razy, ile wynosi numer zapisywanego polecenia, i będzie nadal migać.
  3. Jeśli liczba mignięć się zgadza, w ciągu 10 sekund (lub dopóki kontrolka miga) naciśnij i przytrzymaj wybrany przycisk na pilocie, aż kontrolka R (RADIO) na centrali (ewentualnie na odbiorniku) mignie trzy razy, po czym zwolnij przycisk na pilocie.
  4. Aby zapisać przyciski kolejnych pilotów dla tego samego polecenia, powtórz krok 3. Masz na to 10 sekund od zapisania ostatniego sparowanego pilota.

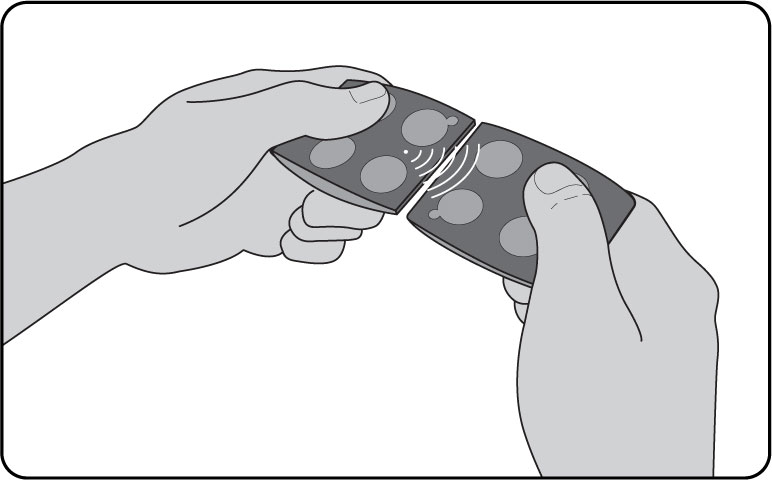

Zdalne zapisywanie pilota w pamięci odbiornika za pomocą już sparowanego pilota

Zdalne parowanie pilotówOperację tę należy wykonać w zasięgu odbiornika. Potrzebne są dwa piloty: jeden STARY, już sparowany, oraz NOWY, jeszcze niesparowany. Jeśli STARY pilot sparowany w trybie I, NOWY pilot będzie miał te same właściwości, a operację można wykonać za pomocą dowolnego przycisku. Jeśli STARY pilot został sparowany w trybie II., operację należy wykonać osobno dla każdego przycisku, naciskając właśnie ten przycisk. Postępuj według poniższych wskazówek:

  1. Naciśnij i przytrzymaj przycisk na NOWYM pilocie przez 7 sekund, a następnie go puść.
  2. Trzykrotnie naciśnij przycisk na STARYM pilocie na dwie sekundy; brama nie powinna już się poruszać.
  3. Naciśnij przycisk na NOWYM pilocie na 3 sekundy, a następnie go puść.
  4. Odczekaj 10 sekund i sprawdź działanie.
  5. Jeśli parowanie się nie powiodło, spróbuj naciskać przyciski wolniej. Możesz spróbować kilka razy.
