CAIS Zestaw samonośny 73x61x3,5 do bramy przesuwnej o szerokości przejazdu 4,5 m, profil Fe perforowany KIT DINO SBE 02
| Dostępność produktu: | do 3 dni | Towar standardowo wysyłamy w ciągu 3 dni. |
|---|
do 3 dni
1 338,67 zł z VAT
| Masa |
|---|
| 45 kg |
Opis produktu CAIS Zestaw samonośny 73x61x3,5 do bramy przesuwnej o szerokości przejazdu 4,5 m, profil Fe perforowany KIT DINO SBE 02
Zestaw komponentów CAIS DINO SBE 02 do wykonania samonośnej bramy przesuwnej o szerokości przejazdu do 4,5m/325kg. Wszystkie komponenty oprócz profilu C są ocynkowane.
| Zestaw CAIS-DINO-SBE-02 zawiera: | ||||
|---|---|---|---|---|
|
1 × | Profil C 73x61x3,5mm z otworami do przykręcenia, Fe, 6m | CAIS-STAGE-SB-6 | |
|
Profil prowadzący C przykręcany do dolnej części bramy, po którym brama przesuwa się na wózkach zakotwionych w fundamencie betonowym. Bez wykończenia powierzchni, surowe żelazo.
|
Szczegóły
|
|||
|
2 × | Wózek z ośmioma rolkami łożyskowanymi, SPEED SE | CAIS-SPEED-SE | |
|
Wózek ze stali ocynkowanej z 8 metalowymi kółkami. |
Szczegóły
|
|||
|
1 × | Najazd dolny – do profilu C 73x61x3,5 | CAIS-RUN-S | |
|
Najazd dolny do bramy przesuwnej wsuwa się w profil C i mocuje do niego za pomocą płytki dociskowej. Najazd wchodzi w dolny ogranicznik, odciążając bramę po zamknięciu. |
Szczegóły
|
|||
|
1 × | Ogranicznik dolny do profilu C 73x61x3,5 | CAIS-LAST-S | |
|
Kieszeń najazdowa umieszczona u dołu słupka najazdowego. Odciąża wózki z sił ściskających i rozciągających działających na nie po zamknięciu bramy. |
Szczegóły
|
|||
|
1 × | Zaślepka profilu C 73x61x3,5 | CAIS-PILOT-SN | |
|
Zaślepkę do profilu C bramy przesuwnej montuje się na początku, a w razie potrzeby również na końcu profilu prowadzącego C. Wsuwa się ją do profilu C i mocuje do niego za pomocą płytki dociskowej. |
Szczegóły
|
|||
|
1 × | Zaślepka profilu C 73x61x3,5 z mocowaniem do najazdu | CAIS-PILOT-SR | |
|
Zaślepka CAIS PILOT SR do profilu C bramy przesuwnej jest montowana na początku profilu prowadzącego C. Zaślepkę mocuje się na najazd bramy CAIS RUN S. |
Szczegóły
|
|||
|
1 × | Instrukcja montażu zestawu do bramy samonośnej |
Pobierz
|
|
|
Instrukcja montażu z ilustrowanymi schematami okablowania oraz wskazówkami programowania i parowania pilotów. |
||||
Zestaw śrub i nitonakrętek do mocowania
Zalety i cechy zestawu CAIS DINO SBE 02
- Prosty montaż dzięki przemyślanym detalom oraz szybka instalacja dzięki przykręceniu profilu C do konstrukcji, bez konieczności przyspawania profilu C
- Śruby mocujące i nitonakrętki w zestawie do przymocowania profilu C do konstrukcji przez otwory w profilu C, rozmieszczone co najmniej co 400mm
- Profil C z surowej stali, bez powłoki ochronnej, z numerem seryjnym, w 100% przetestowany z wózkami — precyzyjny jak w zegarku.
- Wysokiej jakości łożyska wózków. Otwory pod osie kółek wózków są wiercone, a nie wycinane laserowo
- Testowane w temperaturach od -37°C do +50°C
- Niemiecka stal. Japońskie roboty, wyprodukowano w Czechach
Przykładowe zastosowanie zestawu do budowy bramy samonośnej przesuwnej CAIS DINO SBE 02

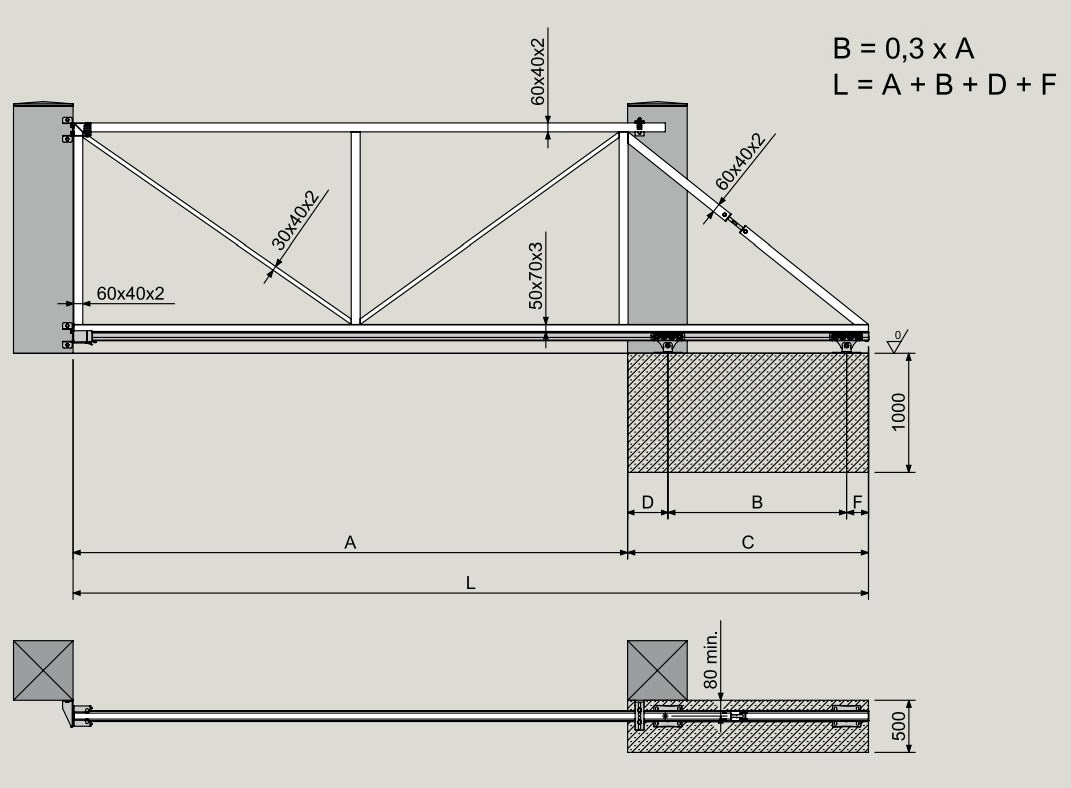

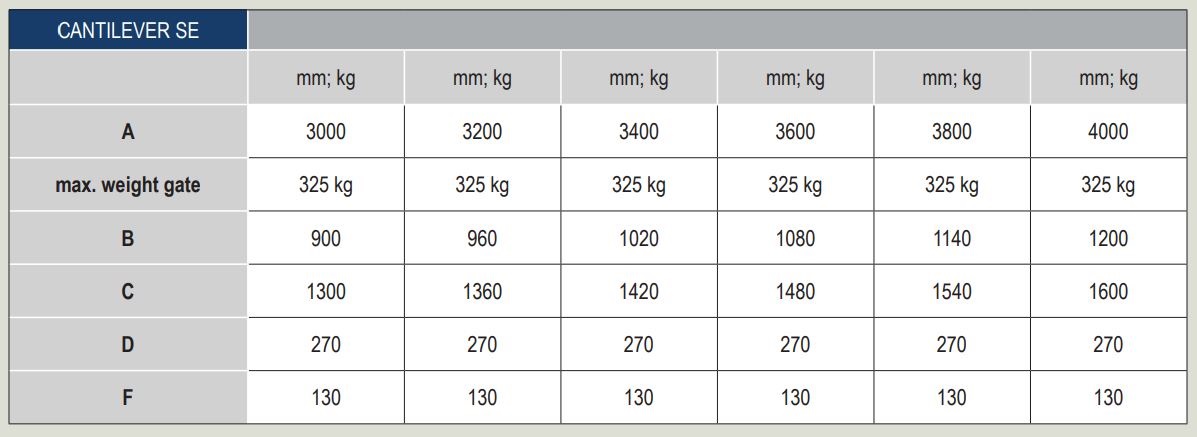

Zestaw nadaje się do bramy o szerokości przejazdu do 4,5 m i masie całkowitej 325 kg. Na poniższym rysunku podano wymiary dla przykładowych szerokości przejazdu oraz propozycje odpowiednich profili konstrukcyjnych. W poniższej tabeli podano wymiary dla każdej szerokości przejazdu bramy samonośnej przesuwnej.

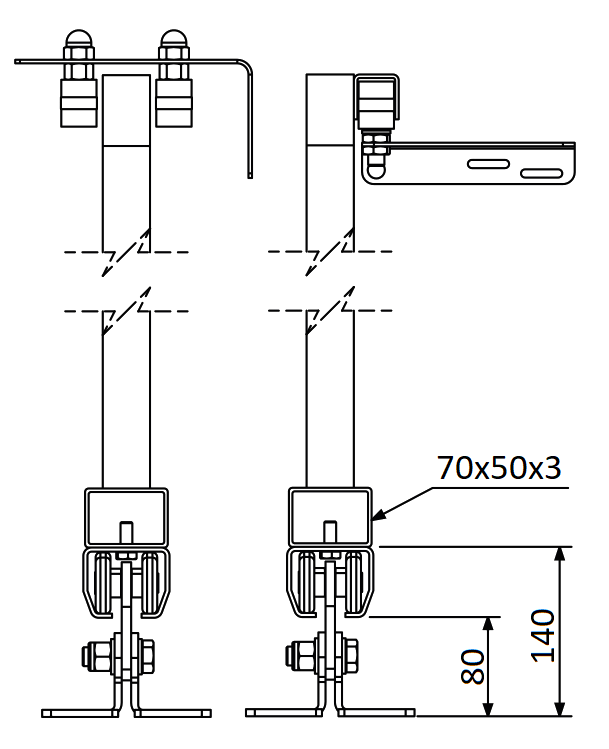

Przekrój poprzeczny bramy z wózkami i prowadzeniem:
Oryginalny kod producenta: CAIS KIT DINO SBE 02 1710047
