Opis produktu NICE BF – fotokomórki z klasycznym podłączeniem (1 para)
Dostępny zamiennik!
Fotokomórki z klasycznym okablowaniem NICE BF zostały zastąpione nowszym modelem NICE EPM.
Zewnętrzne fotokomórki bezpieczeństwa NICE BF montuje się naprzeciw siebie, po obu stronach światła przejazdu bramy lub w dowolnym miejscu, w którym istnieje ryzyko uderzenia bramy w przeszkodę. Tworzą wiązkę podczerwieni, której przerwanie powoduje wysłanie do bramy sygnału zatrzymującego jej ruch.
Składają się z dwóch zsynchronizowanych elementów: nadajnika TX i odbiornika RX.

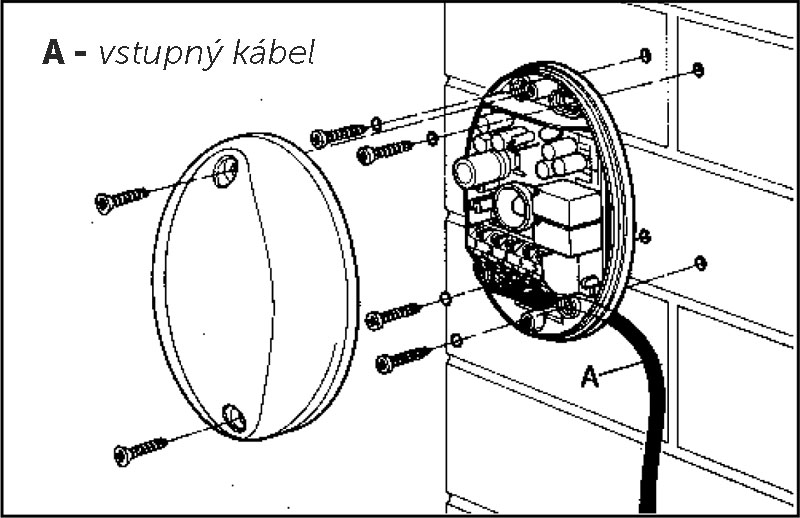

Montuje się je na ścianie, murze, słupku lub dowolnej powierzchni (montaż natynkowy), na tej samej wysokości i naprzeciwko siebie. Nie wymagają precyzyjnego centrowania; prawidłowe ustawienie można łatwo sprawdzić za pomocą diody LED na odbiorniku RX. Obudowa fotokomórek jest wykonana z trwałego, bardzo odpornego poliwęglanu; urządzenia są odporne na zakłócenia powodowane promieniowaniem słonecznym i na wstrząsy.
W przypadku uszkodzenia osłon fotokomórek można kupić zapasową parę osłon.
Zasięg fotokomórek NICE BF
Aby uniknąć problemów z odbiciami od otaczających przedmiotów, dostępne są dwa poziomy zasięgu wiązki podczerwieni:
- 15 m (standard)

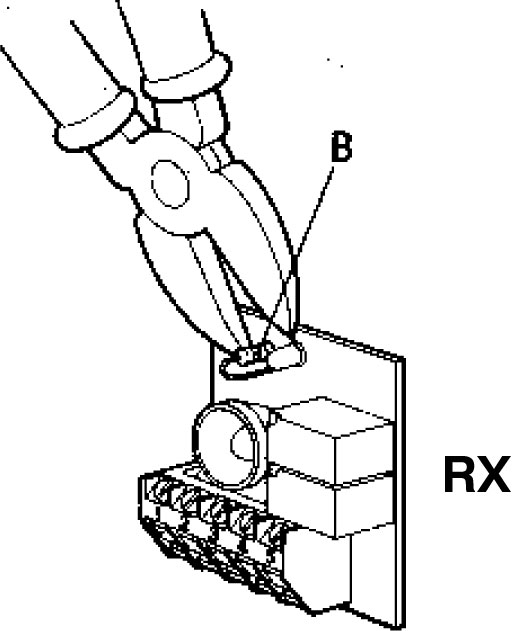

- 30 m (należy przerwać połączenie „B” na odbiorniku RX), patrz:
Uwaga: w niekorzystnych warunkach atmosferycznych (mgła, deszcz, pył itp.) zasięg fotokomórek może zmniejszyć się o 50%.
Synchronizacja dwóch par fotokomórek NICE BF

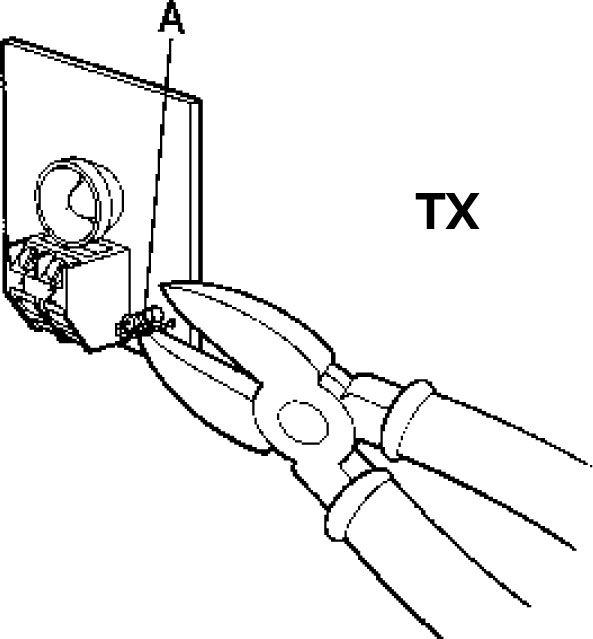

Fotokomórki NICE BF umożliwiają umieszczenie dwóch par bardzo blisko siebie bez zakłóceń. Aby wykonać takie podłączenie, przerwij połączenie „A” na nadajniku TX, patrz:
następnie postępuj zgodnie z typem zasilania:

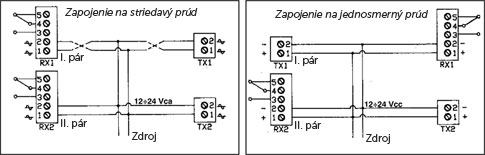

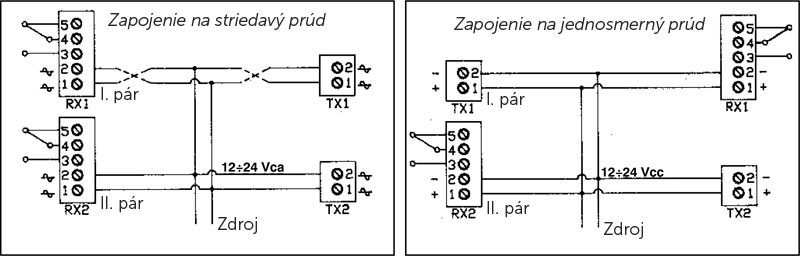

| Podłączenie do prądu przemiennego | Podłączenie do prądu stałego |
|---|---|
|
Podłącz obie pary do prądu przemiennego, zamieniając biegunowość między pierwszą a drugą parą. |
W przypadku podłączenia do prądu stałego podłącz odbiorniki RX i nadajniki TX każdej pary odwrotnie. |
Sprawdzanie poprawności PODŁĄCZENIA FOTOKOMÓREK NICE BF
1. Kilkakrotnie przerwij wiązkę podczerwieni zamontowanych fotokomórek NICE BF, aby sprawdzić, czy przekaźnik przełącza się, a dioda LED na odbiorniku RX zapala się:
Dioda świeci: fotokomórki są niewspółosiowe; ustaw je w jednej osi
Dioda nie świeci: fotokomórki są prawidłowo ustawione
2. Załóż osłonę i sprawdź, czy fotokomórki nadal działają z naklejonym filtrem osłabiającym.
3. Usuń filtr osłabiający
Dane techniczne fotokomórek NICE BF
| Zasięg: |
|
|---|---|
| Zasilanie: | 12–24 DC/AC |
| Długość fali: | 880 nm |
| Częstotliwość wiązki podczerwieni: | 540 Hz |
| Prąd wejściowy: |
|
| Temperatura pracy: | -20°C do 70°C |
| Wyjście przekaźnikowe: | 1A max 24V |
| Wymiary | 54×84×27 mm (szer.×gł.×wys.) |

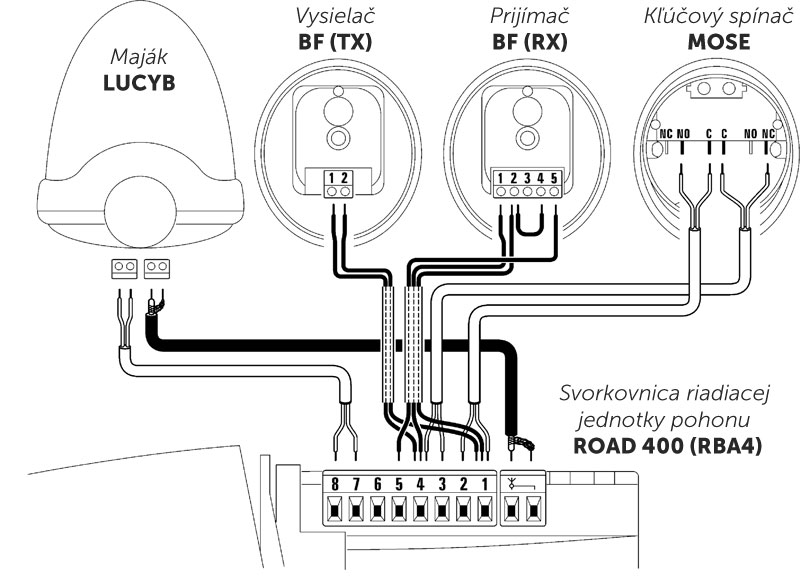

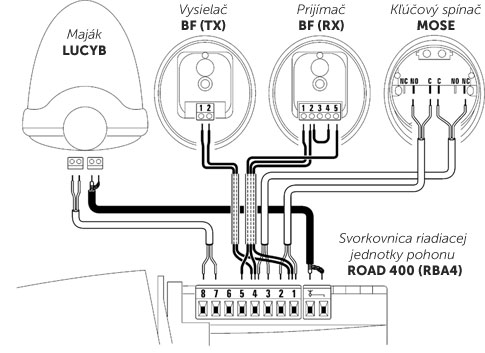

Podłączenie fotokomórek NICE BF do napędu NICE Road 400

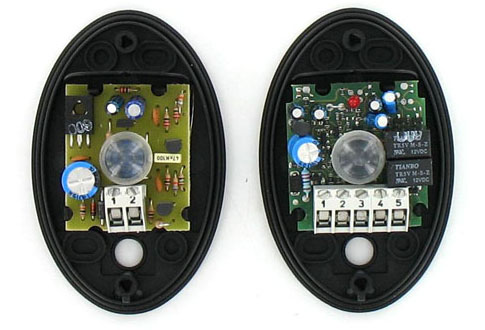

Wnętrze fotokomórek NICE BF do napędu bramy
