Opis produktu NICE FLOX2R – uniwersalny, dwukanałowy odbiornik zewnętrzny z kodem zmiennym
Dostępny zamiennik!
Dwukanałowy odbiornik zewnętrzny FLOX2R został zastąpiony dwukanałowym odbiornikiem zewnętrznym 433,92 Mhz - NICE OX2.
Dwukanałowy (co to oznacza?) odbiornik kompatybilny z pilotami NICE z kodem zmiennym typu FloR (52-bitowy kod umożliwia 4,5 biliona kombinacji, więc jego wykorzystanie jest praktycznie niemożliwe). Rozpoznaje również kodowanie O-View pilotów Era One i Era Inti. Za pomocą tego odbiornika można sterować za pomocą pilota marki NICE urządzeniem automatycznym innej marki. Urządzenie zawiera moduł pamięci BM250 do zapisania 63 kodów.
0. Spis treści
1. Opis produktu i podłączenie elektryczne
2. Wybór kanału pilota dla przekaźnika
3. Zastosowanie ze stykami normalnie zamkniętymi (NC)
4. Zmiana kanału odbiornika przyciskiem pilota
5. Programowanie
5.1. SZYBKIE ZAPISYWANIE PILOTA
5.2. STANDARDOWE ZAPISYWANIE PILOTA
5.3. ZAPISYWANIE PILOTA NA ODLEGŁOŚĆ (W ZASIĘGU ODBIORNIKA)
5.4. CAŁKOWITE KASOWANIE PAMIĘCI
5.5. USUWANIE KONKRETNEGO PILOTA Z PAMIĘCI ODBIORNIKA
6.1 KROK PO KROKU
6.2 TIMER
6.3 ALARM
7.1 AKTYWACJA BLOKADY PAMIĘCI ZA POMOCĄ: SPRZĘTU
7.2 AKTYWACJA BLOKADY PAMIĘCI ZA POMOCĄ: OPROGRAMOWANIA
7.3 DEZAKTYWACJA BLOKADY PAMIĘCI
7.4 BLOKADA PAMIĘCI HASŁEM
8. Dane techniczne odbiornika NICE FloxR FLOX2R
1. Opis produktu i podłączenie elektryczne
Odbiornik zewnętrzny można zamocować na ścianie lub suficie za pomocą śrub albo pod osłoną napędu, którym ma sterować.

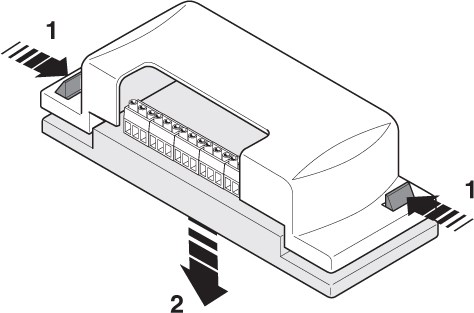

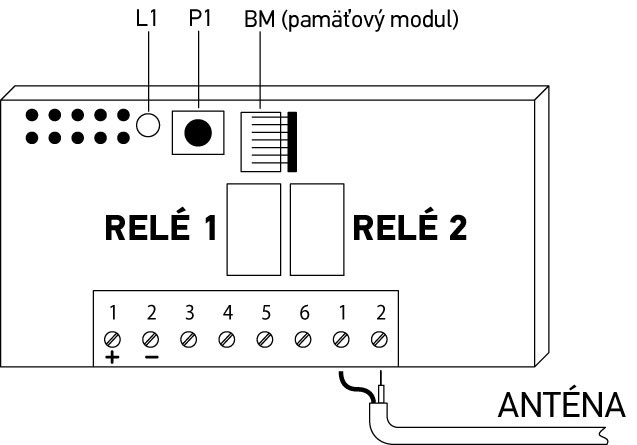

| 1. Otwórz obudowę odbiornika | 2. Wykonaj połączenia elektryczne zgodnie z poniższym schematem: |
 |
 |
| Element | Opis |
|---|---|
| L1 | Dioda sygnalizacyjna LED |
| P1 | Przycisk programowania |
| BM | Wyjmowany moduł pamięci BM |
| Wejścia | Opis |
|---|---|
| 1–2 | ZASILANIE: 12/24 V prądu stałego lub przemiennego |
| 3–4 | PRZEKAŹNIK 1: styk przekaźnika 1 normalnie otwarty (NO) |
| 5–6 | PRZEKAŹNIK 2: styk przekaźnika 2 normalnie otwarty (NO) |
| 1–2 | ANTENA: wejście na antenę, najlepiej użyć kabla koncentrycznego RG58 o możliwie najmniejszej długości (do 10 m). W takim przypadku podłącz ekran kabla koncentrycznego do wejścia 1, a żyłę do wejścia 2. |
2. Wybór kanału pilota dla przekaźnika
Odbiornik zewnętrzny może rozpoznać wszystkie cztery przyciski (kanały) zdalnego sterowania, ale można używać tylko dwóch przycisków (kanałów).
Uwaga: Piloty NICE z kodowaniem FloR obsługują cztery rodzaje poleceń przypisanych do poszczególnych przycisków – kanałów:
| Przycisk | Polecenie | Sekwencja przy kolejnym naciskaniu przycisku pilota |
|---|---|---|
| Przycisk 1 | Sterowanie krokowe | Otwieranie > Zatrzymanie > Zamykanie > Otwieranie |
| Przycisk 2 | Częściowe otwarcie | Częściowe otwieranie > Zatrzymanie > Zamykanie > Zatrzymanie > Częściowe otwieranie |
| Przycisk 3 | Tylko otwieranie | Otwieranie > Zatrzymanie > Otwieranie |
| Przycisk 4 | Tylko zamykanie | Zamykanie > Zatrzymaj > Zamykanie |
Przypisanie kanału do poszczególnych przekaźników odbywa się za pomocą zworki zgodnie z poniższą tabelą:
| Kanał | Przekaźnik 1 | Przekaźnik 2 |
|---|---|---|
| Kanał 1 |  |
 |
| Kanał 2 |  |
 |
| Kanał 3 |  |
 |
| Kanał 4 |  |
 |
3. Używanie styków normalnie zamkniętych (NC)
Jeśli za pomocą zewnętrznego odbiornika chcesz sterować urządzeniem, które na wejściu wymaga styków normalnie zamkniętych (NC) i wykonuje polecenie po ich rozwarciu, postępuj w następujący sposób:
- Odłącz zewnętrzny odbiornik od zasilania.
- Ostrożnie wyjmij płytkę drukowaną z obudowy i odwróć ją.

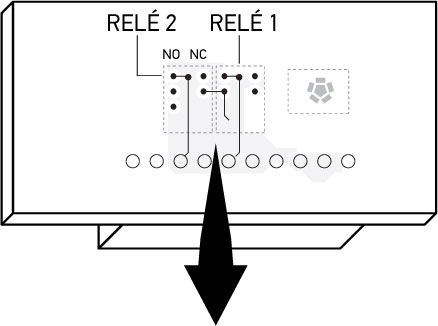

- Zgodnie z rysunkiem
przerwij połączenie oznaczone X i za pomocą małej kropli cyny połącz punkt Y.
- Nie ma konieczności stosowania tej procedury dla obu przekaźników, więc jeden przekaźnik może obsługiwać normalnie zamknięte (NC), a drugi normalnie otwarte (NO) styki
4. Zmiana przypisania kanału odbiornika do przycisku pilota

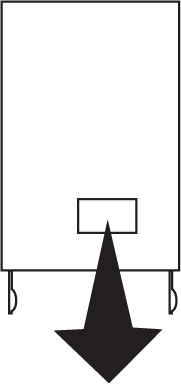

W pilotach NICE FloR FLO2R-S można bezpośrednio w pilocie ustawić kanał, który ma nadawać dany przycisk. Standardowo pierwszy przycisk jest przypisany do pierwszego kanału, a drugi przycisk do drugiego kanału. Procedura jest następująca dla każdego przycisku osobno:
 |
|
 |
 |
| Przerwij zaznaczone połączenie i połącz je kroplą cyny z kanałem 2, 3 lub 4. | Przerwij zaznaczone połączenie i połącz je kroplą cyny z kanałem 1, 3 lub 4. |
5. Programowanie
Programowanie odbywa się za pomocą przycisku P1 i diody LED L1 na odbiorniku. Dioda LED sygnalizuje następujące stany:
| Powolne miganie co pół sekundy | |
|---|---|
| Liczba mignięć | Znaczenie mignięć |
| 1 | Odbierany kod z pilota nie jest autoryzowany, tj. pilot/przycisk nie został jeszcze sparowany. |
| 2 | Rozpoznanie odbieranego kodu nie powiodło się. Jeśli drugie mignięcie jest dłuższe od pierwszego, blokada pamięci jest aktywna. Jeśli mignięcia są jednakowe, blokada pamięci nie jest aktywna. |
| 3 | Rozpoznanie odbieranego kodu powiodło się. |
| 4 | Nadawany kod znajduje się już na liście autoryzowanych. |
| 5 | Lista kodów jest pusta (żaden kod nie jest autoryzowany). |
| 6 | Lista kodów jest pełna (brak miejsca na zapisanie kolejnego kodu). |
| 7 | Kod, który chcesz usunąć, nie znajduje się na liście autoryzowanych. |
| 8 | Podczas rozpoznawania kodu wykryto inny kod (kolizja kodów). |
| 9 | Wprowadzono hasło |
| Szybkie miganie co ćwierć sekundy PODCZAS INICJALIZACJI | |
| Liczba mignięć | Znaczenie mignięć |
| 1 | W urządzeniu znajduje się moduł pamięci BM60 (miejsce na 16 kodów) |
| 2 | W urządzeniu znajduje się moduł pamięci BM250 (miejsce na 63 kody) |
| 3 | W urządzeniu znajduje się moduł pamięci BM1000 (miejsce na 250 kodów) |
| 4 | W pamięci znajdują się kody, które nie są zakodowane w systemie FloR |
| 5 | Podczas odczytu pamięci wykryto błąd |
| Szybkie miganie co ćwierć sekundy PODCZAS PRACY | |
| Liczba mignięć | Znaczenie mignięć |
| 1 | Odebrany kod jest kopią; prawidłowe są tylko oryginalne kody. |
| 3 | Kodu nie ma w tabeli kodów, ale został ponownie zsynchronizowany. |
| 4 | Kodu nie ma w tabeli kodów, a synchronizacja jest zablokowana. |
| 5 | Kodu nie ma w tabeli kodów i synchronizacja jest niemożliwa. |
5.1. Szybkie zapisywanie pilota
Ta metoda jest wprawdzie najszybsza, ale nie jest szczególnie bezpieczna, ponieważ podczas zapisywania odbiornik może odebrać inny kod znajdujący się w zasięgu i omyłkowo go zapisać. Jeśli nie masz pewności co do bezpieczeństwa, użyj standardowej metody.
- Naciśnij i przytrzymaj przycisk P1 na odbiorniku, zaświeci się dioda LED L1 a Ty nadal przytrzymujesz przycisk P1
- Nadal przytrzymujesz przycisk P1 i jednocześnie naciskasz i przytrzymujesz przycisk na pilocie (trwa nadawanie kodu)
- Po zgaśnięciu diody LED L1 puść przycisk na pilocie (nadal przytrzymujesz przycisk P1)
- Gdy ponownie zaświeci się dioda LED L1 możesz zapisać kolejny pilot, patrz punkt 2.
- Jeśli skończyłeś, puść przycisk P1 na odbiorniku
5.2. Standardowe zapisywanie pilota
- Naciśnij i przytrzymaj przycisk P1 na odbiorniku, aż zaświeci się dioda LED L1, następnie przycisk P1 puść
- Dioda LED L1 będzie świecić 5 sekund. W tym czasie naciśnij i przytrzymaj przycisk na pilocie (trwa nadawanie kodu), aż zgaśnie dioda LED L1
- Gdy zgaśnie, puść przycisk na pilocie i odczekaj 1 sekundę
- Naciśnij i przytrzymaj przycisk na pilocie, aż dioda LED L1 zgaśnie, a następnie przycisk na pilocie puść
- Jeśli zapis się powiedzie, dioda LED L1 mignie trzy razy
Jeśli nie chcesz, aby do pamięci zapisywano kolejne piloty, możesz ją zablokować.
5.3. Zdalne zapisywanie pilota (w zasięgu odbiornika)
Jeśli masz już STARY pilot sparowany z odbiornikiem (tj. kod nadawany przez pilota jest zapisany w pamięci odbiornika), możesz NOWY pilot zapisać zdalnie, będąc w zasięgu odbiornika (10-20 m). STARY pilot musi być już zapisany i w pełni sprawny.
- Na NOWYM pilocie naciśnij i przytrzymaj wybrany przycisk przez co najmniej 5 sekund, a następnie go puść
- Na STARYM pilocie naciśnij wybrany przycisk 3 razy z rzędu (w odstępach około jednej sekundy)
- Na NOWYM pilocie naciśnij raz wybrany przycisk.
- Jeśli parowanie się nie powiedzie, spróbuj naciskać przyciski wolniej. Ewentualnie w kroku 1 przytrzymaj 6 sekund.
5.4. Całkowite kasowanie pamięci
Po całkowitym skasowaniu usunięta zostanie również programowa blokada pamięci a timer zostanie ustawiony na 3 sekundy.
- Naciśnij i przytrzymaj przycisk P1 na odbiorniku, dioda LED L1 zaświeci się, a po 3 sekundach zgaśnie (nadal przytrzymujesz przycisk P1)
- Gdy zacznie dioda LED L1 migać (nadal przytrzymujesz przycisk P1), podczas trzeciego mignięcia puść przycisk P1 i odczekaj około 3 sekundy
- Gdy tylko dioda LED L1 ponownie się zaświeci, naciśnij przycisk P1 i przytrzymaj go, aż dioda LED L1 zgaśnie
W zależności od typu modułu pamięci, proces może trwać kilka sekund; w tym czasie dioda LED szybko miga, a następnie mignie pięć razy powoli, sygnalizując pomyślne skasowanie. Jeśli tak się nie stanie, powtórz proces.
5.5. Usuwanie konkretnego pilota z pamięci odbiornika
- Naciśnij i przytrzymaj przycisk P1 na odbiorniku przez około 3 sekundy, aż zgaśnie dioda LED L1, Zwolnij przycisk P1
- Naciśnij i przytrzymaj przycisk na pilocie, który chcesz usunąć, aż zgaśnie dioda LED L1, Zwolnij przycisk na pilocie
- Odczekaj 1 sekundę
- Ponownie naciśnij przycisk na pilocie i zwolnij go
- Dioda LED L1 mignie raz, sygnalizując pomyślne usunięcie pilota. Jeśli tak się nie stanie, powtórz proces.
6. Funkcje zaawansowane
Domyślnie funkcja przekaźnika jest chwilowa — po odebraniu sygnału z pilota rozpoznawany jest zawarty w nim kod, a po jego pomyślnym rozpoznaniu przekaźnik zostaje załączony (rozłączony) na około 300 ms.

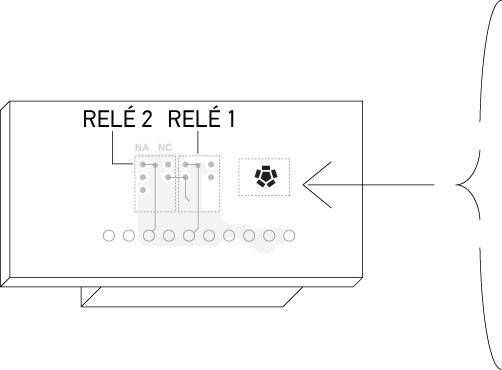

Funkcje zaawansowane aktywuje się, lutując połączenia zgodnie ze schematem:
 |
 |
Brak zworki | wszystkie kanały Chwilowe |
 |
Zworka 1 | 1 kanał Krok po kroku 2., 3. i 4. kanał Chwilowy |
|
 |
Zworka 2 | 1. i 2. kanał Krok po kroku 3. i 4. kanał Chwilowy |
|
 |
Zworka 3 | 1 kanał Timer 2., 3. i 4. kanał Chwilowy |
|
 |
Zworka 4 | 1. i 2. kanał Alarm 3. i 4. kanał Chwilowy |
|
 |
Zworka 5 | wszystkie kanały Krok po kroku |
6.1 Krok po kroku
Przekaźnik zostaje aktywowany po naciśnięciu przycisku na pilocie i pozostaje aktywny po zwolnieniu przycisku. Aby wyłączyć przekaźnik, należy ponownie nacisnąć przycisk.
6.2 Timer
Przekaźnik zostaje aktywowany po naciśnięciu przycisku na pilocie i pozostaje aktywny przez zaprogramowany czas:
- Naciśnij i przytrzymaj przycisk 1 na pilocie (wystarczy Naciśnij i przytrzymaj przycisk 1 na pilocie (ewentualnie wystarczy)
- kanał 1
- W ciągu tych trzech sekund, gdy przytrzymujesz przycisk na pilocie, naciśnij również przycisk P1 na odbiorniku, a następnie zwolnij przycisk na pilocie
- Ustawiony czas został zapisany i pozostanie w pamięci do momentu ponownego zaprogramowania
Uwaga: podczas programowania timera odbiornik nie reaguje na inne polecenia. Jeśli podczas programowania timera nie chcesz uruchamiać przekaźników, wybierz zworki kanałów.
6.3 Alarm
W przygotowaniu.
7. Blokada pamięci
Jeśli nie chcesz, aby pamięć była dalej modyfikowana, możesz zablokować moduł pamięci.
7.1 Aktywacja blokady pamięci za pomocą sprzętu
Ta metoda jest bardzo prosta, ale niezbyt bezpieczna, ponieważ intruz może ją łatwo usunąć.
- Jeśli masz pewność, że zapisano wszystkie wymagane piloty, odłącz odbiornik od zasilania
- Przerwij połączenie X na module pamięci:
- Jeśli po zablokowaniu pamięci chcesz dodać kolejne kody (zapisać piloty), nanieś kroplę cyny między dwa punkty połączenia Y:
7.2 Aktywacja blokady pamięci za pomocą oprogramowania
Ta metoda jest bezpieczniejsza, ponieważ do wyłączenia blokady pamięci potrzebny jest pilot zapisany w pamięci odbiornika:
- Naciśnij i natychmiast zwolnij przycisk P1 na odbiorniku
- Poczekaj, aż dioda LED L1 mignie dwa razy (po około 5 sekundach), a podczas drugiego mignięcia naciśnij i przytrzymaj przycisk P1; zwolnij go, gdy dioda LED L1 zgaśnie
- Dioda LED mignie następnie dwa razy. Jeśli drugie mignięcie trwa dłużej niż pierwsze, blokada pamięci została pomyślnie aktywowana. Jeśli oba mignięcia trwają tyle samo, proces się nie powiódł i należy go powtórzyć.
7.3 Dezaktywacja blokady pamięci
Do wyłączenia blokady pamięci potrzebny jest pilot zapisany już w pamięci odbiornika.
- Naciśnij przycisk P1 na odbiorniku i od razu go puść
- Następnie zaświeci się dioda LED L1 na ok. 5 sekund; w ciągu tych pięciu sekund naciśnij i przytrzymaj przycisk na pilocie, aż dioda LED L1 zgaśnie, a następnie puść przycisk
- Odczekaj 1 sekundę
- Naciśnij i przytrzymaj przycisk na pilocie. Dioda LED mignie 4 razy, sygnalizując, że pilot jest zapisany w pamięci i można ją odblokować.
- Podczas czwartego mignięcia naciśnij przycisk P1 i puść go dopiero wtedy, gdy dioda L1 zgaśnie
- Dioda LED mignie następnie dwa razy. Jeśli oba mignięcia trwają tyle samo, kasowanie zakończyło się pomyślnie. Jeśli drugie mignięcie trwa dłużej niż pierwsze, powtórz procedurę.
7.4 Blokowanie pamięci hasłem
Ta metoda może być realizowana wyłącznie za pomocą profesjonalnych programatorów BUPC i OBox.
8. Dane techniczne odbiornika NICE FloxR FLOX2R
| Kodowanie | FloR O-View (funkcje podstawowe) |
|---|---|
| Zasilanie | 12-24V (limit 10-28V) |
| Pobór prądu (minimalny) | 16 mA przy 24V |
| Pobór prądu (maksymalny) | 80 mA przy 24V |
| Częstotliwość | 433,92 MHz |
| Czułość | 0,5 µV |
| Liczba przekaźników | 2 przekaźniki |
| Styk przekaźnika normalnie otwartego | maks. 0,5A i 50V SELV |
| Temperatura pracy | -20 do +55 °C |
| Klasa ochronności | IP 30 |
| Wymiary | 86×22×58 mm (szer.×gł.×wys.) |
| Masa | 55 g |
