Opis produktu NICE MOF - Moon Photocells - fotokomórki z klasycznym podłączeniem (1 para)
Uwaga: fotokomórki NICE Moon MOF nie są już produkowane, dlatego są niedostępne. Jako zamiennik można wybrać fotokomórki NICE BF, NICE Era Photocell EPS lub NICE Era Photocell EPM..
Można kupić zamienne osłony do fotokomórek: NICE-ND-PRB-MOFB
Zewnętrzne fotokomórki bezpieczeństwa NICE MOF (specyfikacja techniczna) montuje się naprzeciw siebie, po obu stronach światła wjazdu bramy lub w dowolnym miejscu, w którym istnieje ryzyko uderzenia bramy w przeszkodę. Wytwarzają wiązkę podczerwieni na osi optycznej, po której przerwaniu wysyłają do bramy sygnał zatrzymujący jej ruch. Można ich używać z urządzeniami obsługującymi klasyczny sposób podłączenia (tj. zasilanie 12–24 V oraz obwód NC lub NO).
Składają się z dwóch zsynchronizowanych elementów: nadajnika TX i odbiornika RX.
Montaż fotokomórek NICE MOF

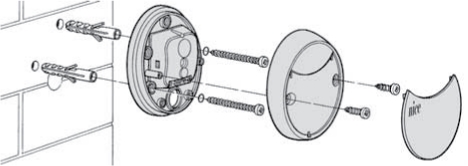

1. Fotokomórki montuje się na ścianie, murze, słupku lub dowolnej powierzchni (montaż natynkowy), na tej samej wysokości i skierowane naprzeciw siebie. Należy zapewnić równą powierzchnię montażową, aby można było łatwo ustawić fotokomórki w jednej osi:

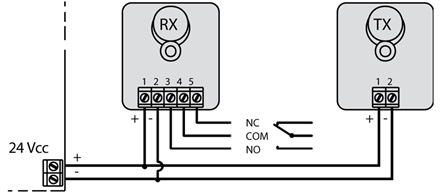

2. Następnie podłącz fotokomórki zgodnie ze schematem dołączonym do napędu lub centrali sterującej (zobacz schemat podłączenia NICE Road 400 – centrala sterująca RBA4). Uniwersalny schemat podłączenia wygląda następująco:
3. Standardowo fotokomórki są ustawione na zasilanie 24 V. Jeśli potrzebne jest zasilanie 12 V, zmostkuj kroplą cyny złącze na tylnej stronie płytki drukowanej nadajnika TX i odbiornika RX, oznaczone jako „12V”.
4. Jeśli odległość między nadajnikiem TX a odbiornikiem RX przekracza 10 m, przerwij połączenie na tylnej stronie płytki drukowanej odbiornika RX, oznaczone jako „+10m”.
5. Jeśli wymagany kąt otwarcia ma być mniejszy niż ±5°, załóż na odbiornik RX ogranicznik kąta (dołączony do zestawu) zgodnie z poniższą instrukcją:
| Zdejmij osłonę fotokomórki | Wyjmij układ elektroniczny |
|---|---|
 |
 |
| Wyjmij płytkę drukowaną | Załóż ogranicznik kąta |
 |
 |
6. Aby sprawdzić poprawność podłączenia, przejdź do rozdziału Sprawdzanie działania i rozwiązywanie problemów, lub czytaj dalej, aby uzyskać informacje o podłączeniu kilku par fotokomórek:
Podłączenie dwóch par fotokomórek NICE MOF

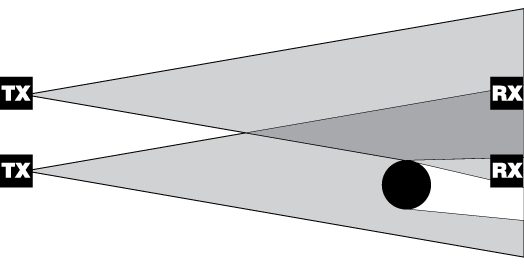

Rozmieść fotokomórki wokół bramy lub garażu. W przypadku montażu dwóch par fotokomórek może wystąpić interferencja między nadajnikiem TX pierwszej pary a odbiornikiem RX drugiej pary. Zobacz rysunek:

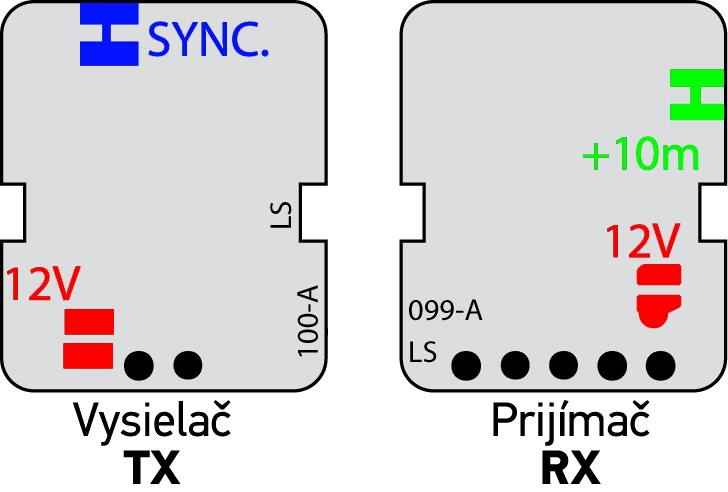

Aby uniknąć interferencji między dwiema parami zamontowanymi blisko siebie, należy zapewnić zasilanie prądem przemiennym i przerwać połączenie SYNC w obu nadajnikach TX, jak pokazano na rysunku:

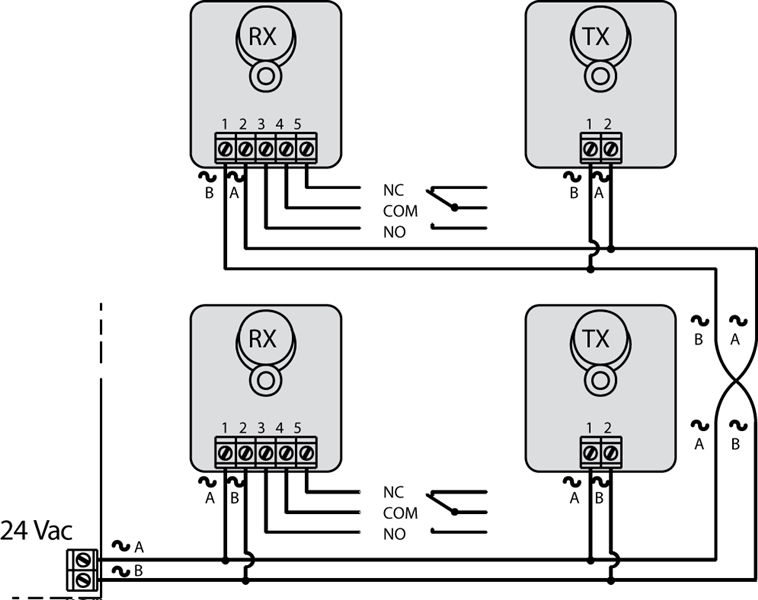

Ponadto drugą parę fotokomórek należy podłączyć odwrotnie, jak pokazano na rysunku:
Sprawdzanie działania i rozwiązywanie problemów z podłączeniem fotokomórek NICE MOF
 |
Po zamontowaniu fotokomórek sprawdź działanie diody LED na odbiorniku RX. W zależności od sposobu migania diody LED mogą wystąpić następujące sytuacje: |
| LED „L” | Sytuacja | Co zrobić? |
|---|---|---|
| Nie świeci | Wszystko działa prawidłowo | Nic. |
| Miga powoli | Odbiornik RX odbiera słaby sygnał | Skoryguj ustawienie fotokomórek. |
| Miga szybko | Odbiornik RX nie odbiera żadnego sygnału | Sprawdź, czy na osi optycznej między nadajnikiem TX a odbiornikiem RX nie ma przeszkody. Sprawdź ustawienie nadajnika TX i odbiornika RX w jednej osi. |
| Świeci | Wykryto przeszkodę | Usuń przeszkodę |
Specyfikacja techniczna fotokomórek NICE MOF
| Typ produktu | Czujnik do automatycznych bram skrzydłowych, przesuwnych i garażowych, składający się z nadajnika TX i odbiornika RX. |
|---|---|
| Technologia | Bezpośrednia interpolacja optyczna TX-RX z modulowaną wiązką podczerwieni. |
| Zasilanie/wyjście |
|
| Pobór prądu |
Jedna para: 55 mA łącznie, w tym:
|
| Zdolność wykrywania | Nieprzezroczyste obiekty większe niż 50 mm, przechodzące przez oś optyczną między nadajnikiem TX a odbiornikiem RX z prędkością poniżej 1,6 m/s. |
| Kąt emisji nadajnika TX | 20° ±25% |
| Kąt odbioru odbiornika RX |
|
| Zasięg standardowy | 15 m (w trudnych warunkach pogodowych może zmniejszyć się o 50%) |
| Zasięg maksymalny | 30 m z przerwanym połączeniem „+10m” |
| Wyjście przekaźnikowe | Maksymalnie 500 mA i 48 V |
| Użytkowanie w środowisku kwaśnym, słonym lub zagrożonym wybuchem | Nie |
| Montaż | Montaż pionowy na ścianie |
| Klasa ochrony | IP55 |
| Temperatura pracy | -20°C do 60°C |
| Wymiary | 69x78x25mm |
| Masa | 50g |

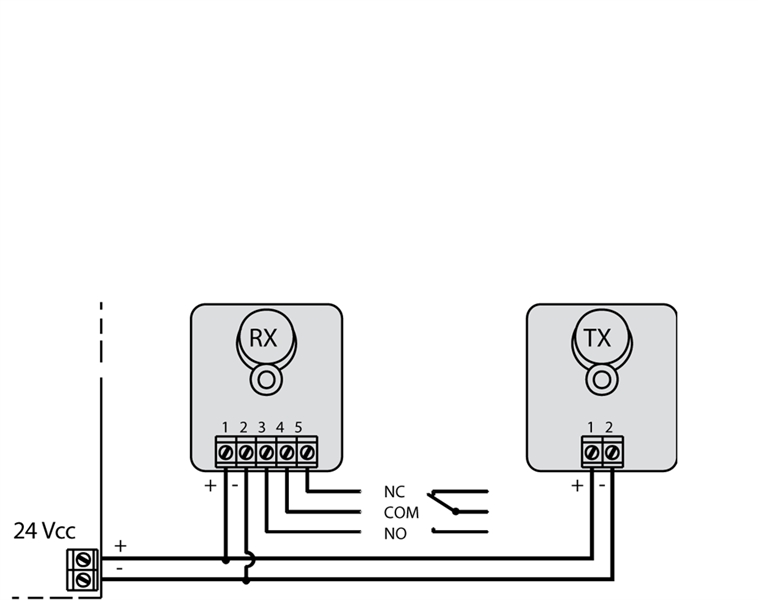

Podłączenie fotokomórek NICE MOF z napędem NICE Road 400

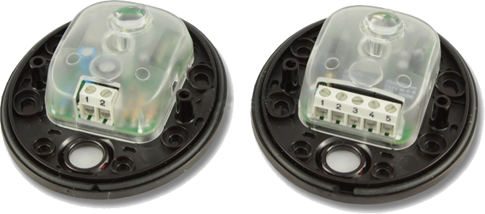

Wnętrze fotokomórek NICE MOF do napędów bram
