NICE SMX2R - uniwersalny, dwukanałowy odbiornik zewnętrzny z kodem zmiennym
WYPRZEDAŻ| Dostępność produktu: | sprzedaż zakończona | Niestety produktu nie można już dostarczyć. Nie oznacza to, że produkt już nigdy nie będzie dostępny, ale obecnie nie planuje się jego ponownej sprzedaży. |
|---|
Opis produktu NICE SMX2R - uniwersalny, dwukanałowy odbiornik zewnętrzny z kodem zmiennym
Dostępny zamiennik!
Zewnętrzny odbiornik NICE SMX2R jest wyprzedawany. Zostanie zastąpiony modelem NICE OX2.
Dwukanałowy (co to oznacza?) odbiornik kompatybilny z pilotami NICE z kodem zmiennym typu FloR (52-bitowy kod umożliwia 4,5 biliona kombinacji, więc jego złamanie jest praktycznie niemożliwe). Rozpoznaje także kodowanie O-View pilotów Era One i Era Inti oraz kodowanie Smilo. Za pomocą tego odbiornika możesz sterować urządzeniem automatycznym innej marki za pomocą pilota marki NICE.
W pamięci odbiornika możesz zapisać do 256 pilotów.
Wybór sposobu zasilania odbiornika NICE SMX2R
Urządzenie jest dostarczane z gotowym okablowaniem, które wystarczy podłączyć do źródła zasilania (12 V lub 24 V prądu stałego albo przemiennego). Sposób zasilania wybiera się za pomocą zworki zgodnie z poniższą tabelą:
 |
Zworka | Sposób zasilania | Zakres napięcia |
|---|---|---|---|
| nie jest założona | 24V AC/DC | 18–28V | |
| jest założona | 12V AC/DC | 10–18V |
Podłączenie elektryczne
Odbiornik ma przewody do zasilania, wyjścia dwóch przekaźników oraz wejście antenowe:
| Kolor przewodu | Wejście/wyjście | Opis |
|---|---|---|
| Czerwony/czarny | Zasilanie | Czerwony to plus, czarny to minus. W przypadku prądu przemiennego polaryzacja nie ma znaczenia. |
| Biały/biały | Wyjście przekaźnika 1. czyli sterowanie przyciskiem 1. |
Dla styków normalnie otwartych (NO). Aby użyć styków normalnie zamkniętych (NC), postępuj zgodnie z poniższą instrukcją. |
| Fioletowy/fioletowy | Wyjście przekaźnika 2. czyli sterowanie przyciskiem 2. |
Dla styków normalnie otwartych (NO). Aby użyć styków normalnie zamkniętych (NC), postępuj zgodnie z poniższą instrukcją. |
| Żółty | Antena | Antena jest opcjonalna; odbiornik można pozostawić z dołączonym przewodem. Zasięg wyniesie około 40–50 m. |
Galeria zdjęć odbiornika NICE SMX2R

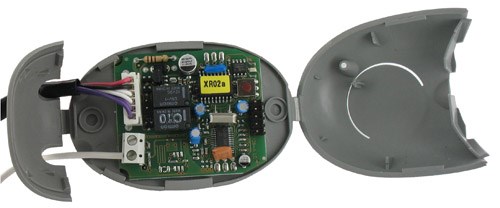

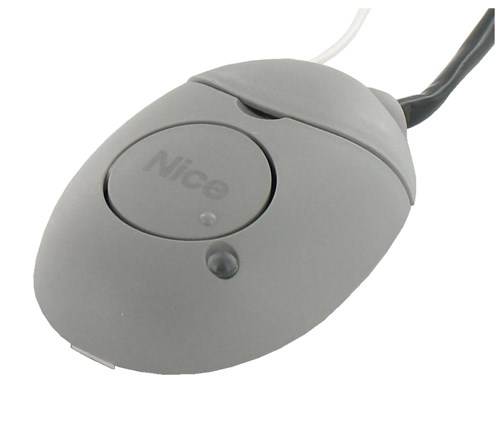

| Z zewnątrz | Od wewnątrz |
|---|---|
 |
 |

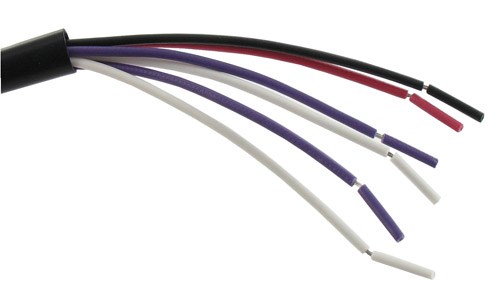

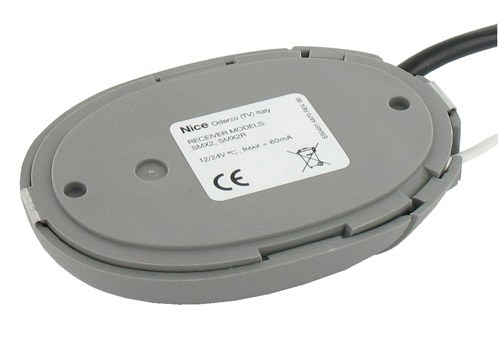

| Od spodu | Szczegóły okablowania |
 |
 |
Używanie styków normalnie zamkniętych (NC)
Odbiornik jest standardowo przystosowany do styków normalnie otwartych (NO), co oznacza, że po wysłaniu polecenia pilotem na około 300 ms zamyka obwód, wydając w ten sposób polecenie uruchomienia sterowanemu urządzeniu. Jeśli potrzebujesz odwrotnego działania, tj. po wysłaniu polecenia zamknięty obwód ma na około 300 ms się otworzyć, postępuj zgodnie z poniższą instrukcją:
| 1. Otwórz górną pokrywę odbiornika | 2. Otwórz dolną pokrywę odbiornika |
|---|---|
 |
 |
| 3. Wyjmij płytkę drukowaną i odwróć ją na drugą stronę | |
 |
|
|
W przypadku obu przekaźników obowiązuje ta sama procedura:
Operację można odwrócić i w razie potrzeby wykonać tylko dla jednego przekaźnika. |
|
Parowanie pilotów z odbiornikiem NICE SMX2R
 |

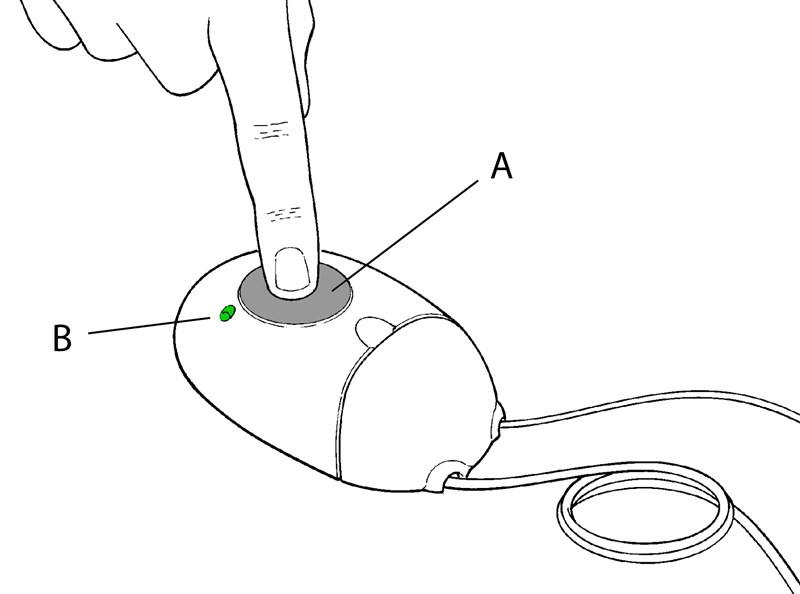

Jeśli chcesz szybko sparować pilot z odbiornikiem i nie potrzebujesz żadnych dodatkowych funkcji, naciśnij i przytrzymaj przycisk A na odbiorniku, aż zaświeci się dioda B. Następnie masz 10 sekund, aby nacisnąć i przytrzymać dowolny przycisk na pilocie, aż dioda mignie trzy razy. |
Jeśli potrzebujesz bardziej zaawansowanych funkcji, np. chcesz używać pilota do obsługi kilku urządzeń albo przypisać przyciskowi konkretne polecenie, zapoznaj się z obszernym artykułem o parowaniu pilotów z napędami NICE.
Przypisanie kanału odbiornika do przycisku pilota
W pilotach NICE FloR FLO2R-S możesz bezpośrednio w pilocie ustawić kanał nadawany przez dany przycisk. Domyślnie pierwszy przycisk jest ustawiony na pierwszy kanał, a drugi przycisk na drugi kanał. Procedura dla każdego przycisku z osobna wygląda następująco:
 |
|
 |
 |
| Przerwij zaznaczone połączenie i połącz je kroplą cyny z kanałem 2, 3 lub 4. | Przerwij zaznaczone połączenie i połącz je kroplą cyny z kanałem 1, 3 lub 4. |
Dane techniczne odbiornika NICE SMX2R
| Kodowanie |
|
|---|---|
| Zasilanie |
|
| Pobór prądu (minimalny) | 10 mA przy 24 V |
| Pobór prądu (maksymalny) | 60 mA przy 24 V |
| Częstotliwość | 433,92 MHz |
| Czułość | 0,5 µV |
| Liczba przekaźników | 2 przekaźniki |
| Czas rozpoznawania | 200 ms |
| Czas załączenia | 300 ms |
| Styk przekaźnika normalnie otwartego | maks. 0,2 A i 50 V |
| Temperatura pracy | od -10 do +55 °C |
| Stopień ochrony | IP 30D |
| Wymiary | 86×22×57 mm (szer.×gł.×wys.) |
| Masa | 55 g |
