NICE SNA6 – zmontowana szyna 3 m + przedłużenie 1 m do napędu garażowego z paskiem
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
dostępny w magazynie
599,30 zł z VAT
| Masa |
|---|
| 3,00 kg |
Opis produktu NICE SNA6 – zmontowana szyna 3 m + przedłużenie 1 m do napędu garażowego z paskiem
Szyna jest dostarczana w stanie częściowo zmontowanym, w dwóch częściach: jedna ma długość 3 m, a druga, przedłużająca, 1 m. W zestawie znajduje się pasek o długości 8 m, napinacz paska, wózek przesuwny oraz głowica przenosząca obrót silnika na pasek. Jeśli wysokość bramy garażowej wynosi do 2,5 m, przedłużenie nie będzie potrzebne, a szynę można zmontować zgodnie z instrukcją montażu szyny, pomijając krok 7a. Jeśli wysokość bramy przekracza 2,5 m, zmontuj szynę zgodnie z instrukcją montażu szyny, pomijając krok 1.
Montaż szyny

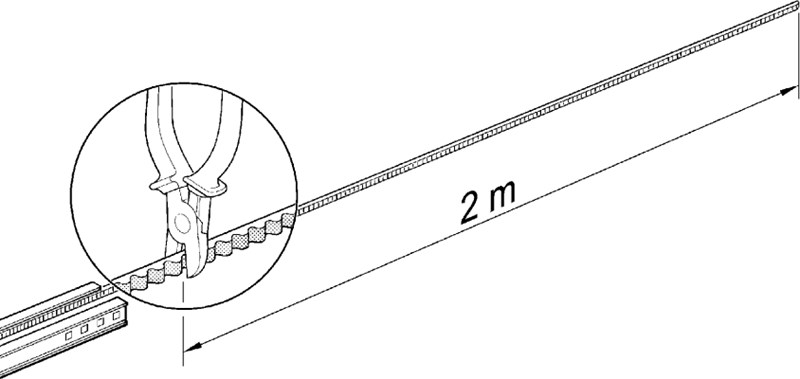

1. Krok
Uwaga: Jeśli wysokość bramy przekracza 2,5 m, pomiń ten krok, czyli nie odcinaj paska.
Jeśli wysokość bramy wynosi do 2,5 m, tzn. nie będziesz używać jednometrowego przedłużenia szyny, odetnij dokładnie 2 m paska znajdującego się w szynie:

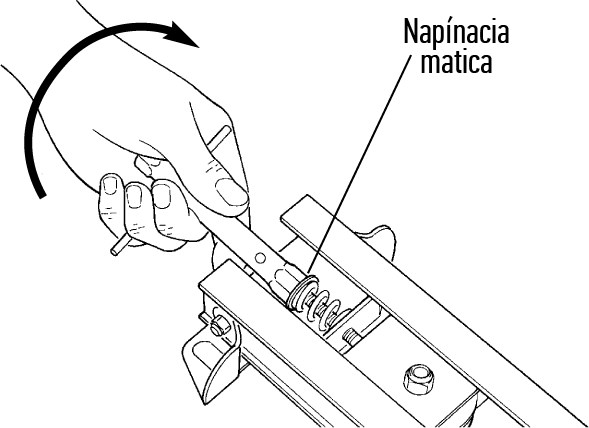

2. Krok
Całkowicie odkręć nakrętkę napinającą (zdejmij nakrętkę, podkładkę i sprężynę):

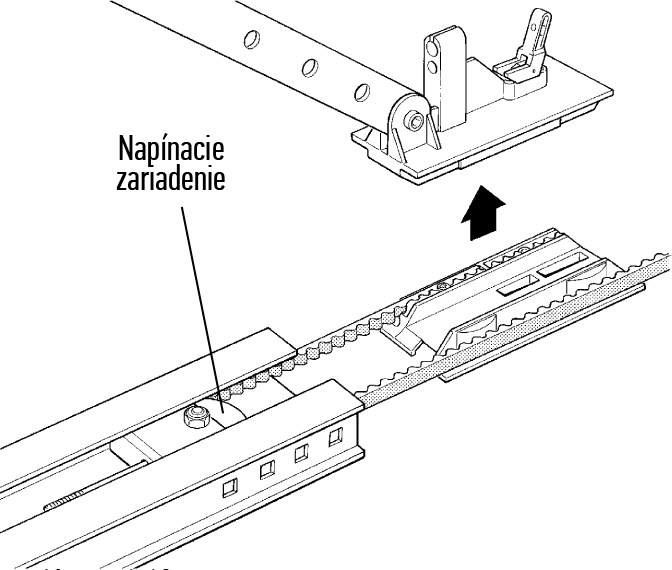

3. Krok
Przesuń napinacz do położenia pośredniego, aby można było wyjąć wózek z szyny:

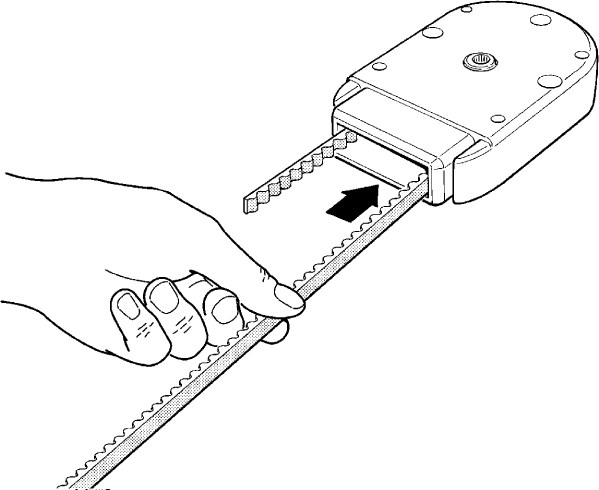

4. Krok
Przełóż koniec paska przez głowicę przenoszącą obrót napędu na pasek tak, aby pasek nie był nigdzie skręcony i był skierowany zębami do środka. Patrząc w stronę rowka szyny, głowica powinna być ustawiona czterema mniejszymi otworami do góry (większe otwory znajdują się z tyłu i służą do mocowania napędu do głowicy):

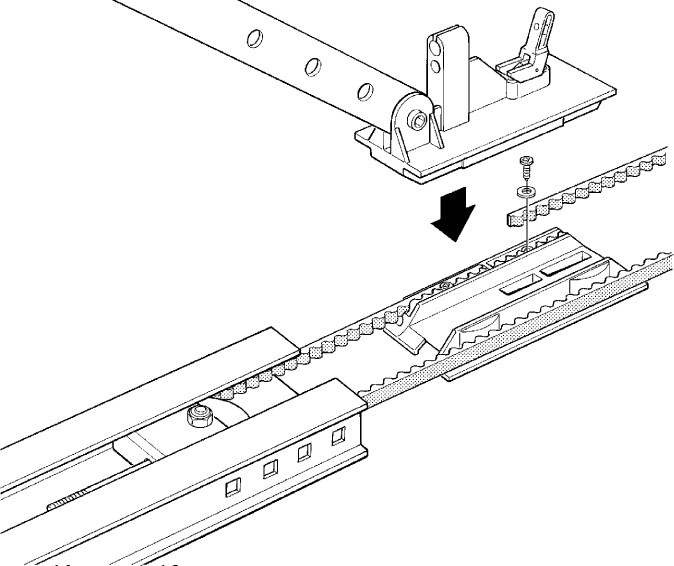

5. Krok
Włóż pasek do wózka, zabezpiecz go śrubą i podkładką, a następnie wsuń wózek z powrotem do szyny:
6. Krok
Przywróć napinacz i wózek do pierwotnego położenia.
7. Krok

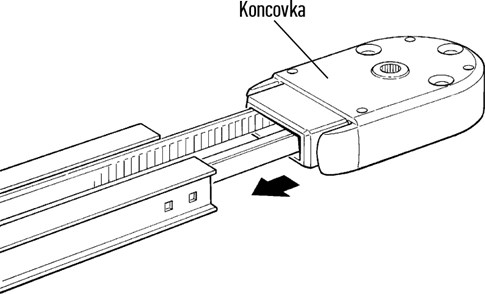

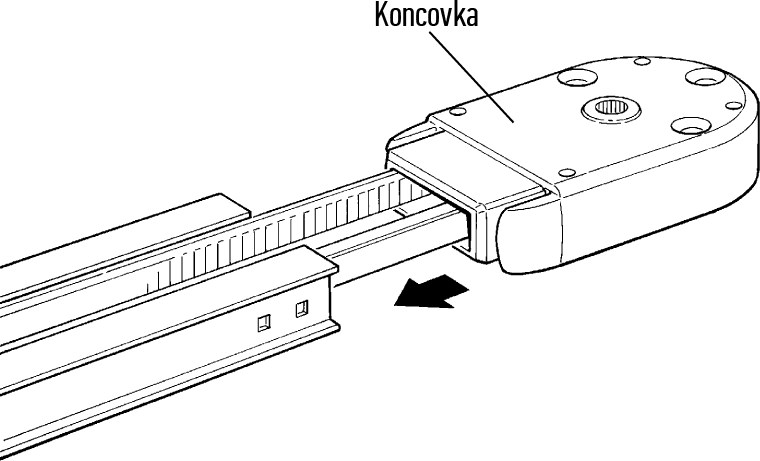

Zatrzaśnij głowicę na drugim końcu szyny:

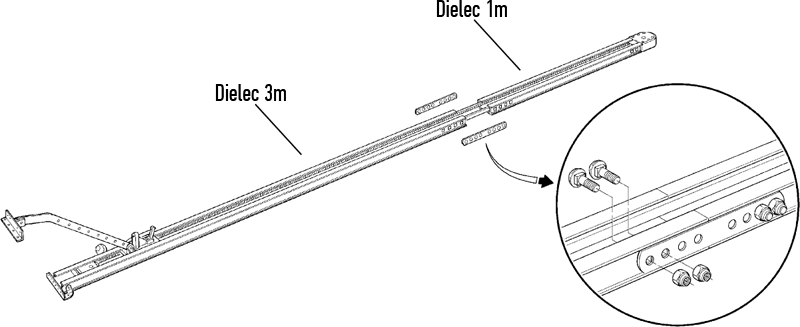

7a. Krok
Uwaga: Jeśli wysokość bramy wynosi do 2,5 m, pomiń ten krok, czyli nie używaj jednometrowego przedłużenia.
Jeśli wysokość bramy przekracza 2,5 m, tzn. będziesz używać jednometrowego przedłużenia szyny, połącz część o długości 3 m z częścią o długości 1 m za pomocą łącznika, jak pokazano na rysunku:

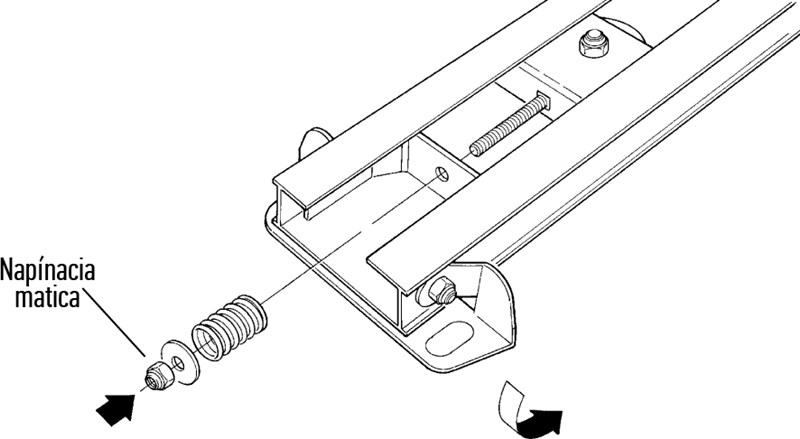

8. Krok
Załóż sprężynę, podkładkę i nakrętkę napinającą na śrubę napinającą:

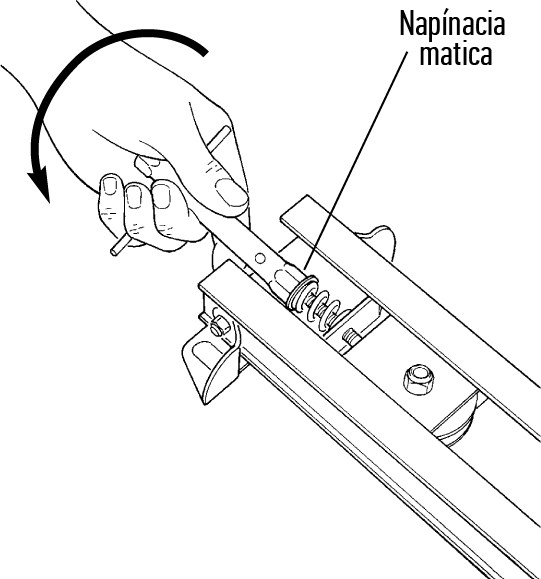

9. Krok
Dokręć nakrętkę napinającą tak, aby pasek był odpowiednio napięty podczas pracy. Na razie nie za mocno — zbyt mocne napięcie paska może spowodować odkształcenie szyny przez napęd. Jeśli pasek będzie zbyt luźny, może uderzać o szynę podczas pracy i wydawać niepożądane dźwięki — zawsze możesz go jednak później bardziej napiąć:
