NICE Toona TO4006 – samodzielny napęd do bram skrzydłowych o skrzydle do 3 m/500 kg


Dostępność produktu: na pytanie

Produkt może być niedostępny, skontaktuj się z nami aby uzyskać więcej informacji.

NICE Toona TO4006 – samodzielny napęd do bram skrzydłowych o skrzydle do 3 m/500 kg NICE Toona TO4006 – samodzielny napęd do bram skrzydłowych o skrzydle do 3 m/500 kg

Opis produktu NICE Toona TO4006 – samodzielny napęd do bram skrzydłowych o skrzydle do 3 m/500 kg

  • Nieodwracalny
  • 230V
  • Szybki
  • Z wyłącznikiem krańcowym do otwierania i zamykania

Zakres zastosowania

Do skrzydła bramy o masie do 500kg i długości 3m, zgodnie z poniższym wykresem zastosowania:

Zakres zastosowania napędu NICE Toona 4

Kompatybilne centrale sterujące

Dane techniczne

Zasilanie 230V
Pobór prądu 1,5A
Moc 340W
Prędkość 0,016m/s
Siła 1800N
Cykle/godzinę* 58
Stopień ochrony IP44
Temperatura pracy -20°C do +50°C
Wymiary 820x115x105mm
Masa 6kg

* przy optymalnym montażu

I. Montaż tylnego uchwytu mocującego

Schemat otwierania napędu NICE Toona do wewnątrz Schemat otwierania napędu NICE Toona na zewnątrz
Schemat otwierania do wewnątrz Schemat otwierania na zewnątrz



Oblicz położenie tylnego uchwytu za pomocą wykresu, z którego odczytasz wymiary A i B oraz maksymalny kąt otwarcia. Uwaga, wartości A i B muszą być zbliżone (najlepiej równe), aby napęd mógł poruszać się płynnie po linii prostej.

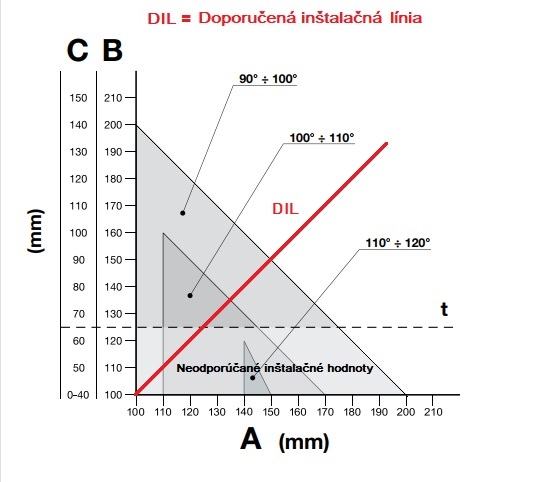

Wykres montażu napędu NICE Toona TO4024 Przykładowe obliczenie wymiarów montażowych napędu NICE Toona
Wykres obliczeniowy  Przykład odczytywania wartości z wykresu



Sposób obliczania:

  1. Zmierz odległość C z rysunku
  2. Na wykresie narysuj poziomą linię przecinającą zmierzoną wartość C
  3. Punkt przecięcia tej linii z DIL (Zalecana Linia Instalacyjna) pozwoli określić maksymalny kąt otwarcia
  4. Jeśli punkt przecięcia znajduje się poniżej poziomu t, należy skorygować wartości tak, aby punkt przecięcia znalazł się powyżej tego poziomu
  5. Jeśli punkt przecięcia znajduje się powyżej poziomu t, wszystko jest w porządku, ale jeśli wyznaczony maksymalny kąt otwarcia jest nieodpowiedni, należy skorygować wartość A oraz w razie potrzeby także wartość B, tak aby były zbliżone (najlepiej równe)

Przed zamocowaniem uchwytu do słupka lub muru należy skrócić go do wymaganej długości, odpowiadającej wymiarom A i B oraz przyspawać do płyty montażowej.

Przytnij uchwyt na wymaganą długość Przyspawaj skrócony uchwyt do płyty montażowej
1. Przytnij uchwyt na wymaganą długość 2. Przyspawaj skrócony uchwyt do płyty montażowej



W zestawie znajduje się uchwyt o długości 150 mm, dlatego w przypadku gdy potrzebujesz dłuższego uchwytu do zastosowań specjalnych lub gdy brama ma otwierać się na zewnątrz, zalecamy dokupić przedłużony uchwyt NICE PLA6.

Przed zamocowaniem tylnego uchwytu sprawdź, czy przedni uchwyt wypada na stałej części skrzydła bramy, ponieważ między przednim a tylnym uchwytem występuje różnica wysokości, jak pokazano na ilustracji.



Różnica F=44mm.

 Różnica wysokości między przednim a tylnym uchwytem

Jeśli wszystko się zgadza, zamocuj tylny uchwyt do słupka lub muru za pomocą śrub, kołków i podkładek.

II. Montaż przedniego uchwytu mocującego

Przedni uchwyt należy zamontować na skrzydle w odległości określonej wartościami D i E, które odczytasz z tabeli (wartość D jest stała i wynosi 730 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210
E 630 620 610 600 590 580 570 560 550 540 530 530



W zestawie znajduje się wspornik do przyspawania. Jeśli interesuje Cię wspornik do przykręcenia, zalecamy zamówić alternatywny wspornik do przykręcenia NICE PLA8.

  1. Oblicz z tabeli wartość E
  2. Oblicz wysokość według rysunku wysokości wsporników (pokaż rysunek)
  3. Przymocuj wspornik do skrzydła (jeśli go przyspawujesz, zalecamy na razie tylko go przyłapać spawem)

III. Montaż siłownika bramy na tylnym wsporniku

Montaż siłownika NICE Toona na tylnym wsporniku
  1. Przymocuj siłownik do wspornika tak jak na rysunku, używając dostarczonego sworznia tylnego wspornika, podkładki i nakrętki.
  2. Dokręć nakrętkę do oporu, a następnie poluzuj o 1/10 obrotu, aby siłownik bramy mógł się obracać



IV. Montaż siłownika bramy na przednim wsporniku

Montaż siłownika NICE Toona na przednim wsporniku
  1. Przymocuj siłownik do wspornika tak jak na rysunku, używając dostarczonego sworznia i podkładki.
  2. Dokręć sworzeń do oporu



V. Ustawianie mechanicznego ogranicznika ruchu

W przypadku zastosowania wewnętrznego mechanicznego ogranicznika ruchu, o który siłownik opiera się podczas otwierania, nie ma potrzeby stosowania zewnętrznych ograniczników montowanych w podłożu. Ustawianie przebiega następująco:

Ustawianie mechanicznego ogranicznika ruchu siłownika NICE Toona
  1. Odblokuj siłownik zgodnie z instrukcją odblokowywania siłownika
  2. Poluzuj śrubę ogranicznika mechanicznego
  3. Ręcznie przesuń skrzydło do żądanej otwartej pozycji
  4. Przesuń cały ogranicznik mechaniczny do sworznia i dokręć śrubę, jak pokazano na rysunku
  5. Jeśli są oba ograniczniki, wykonaj kroki 2–4 dla przedniego (ogranicznika otwierania) i tylnego (ogranicznika zamykania) ogranicznik mechaniczny
  6. Ręcznie przesuń skrzydło do zamkniętej pozycji i zablokuj siłownik
