NICE Toona TO4605 – samodzielny napęd do bram skrzydłowych o długości skrzydła do 3 m i wadze do 500 kg


Dostępność produktu: na pytanie

Produkt może być niedostępny, skontaktuj się z nami aby uzyskać więcej informacji.

NICE Toona TO4605 – samodzielny napęd do bram skrzydłowych o długości skrzydła do 3 m i wadze do 500 kg NICE Toona TO4605 – samodzielny napęd do bram skrzydłowych o długości skrzydła do 3 m i wadze do 500 kg
NICE-TO4605
na pytanie
1 155,70 zł bez VAT
1 421,51 zł z VAT

 szt.
Masa
6,00 kg

Opis produktu NICE Toona TO4605 – samodzielny napęd do bram skrzydłowych o długości skrzydła do 3 m i wadze do 500 kg

  • Rewersyjny
  • 230V
  • Szybki
  • Z wyłącznikiem krańcowym do otwierania

Zakres zastosowania

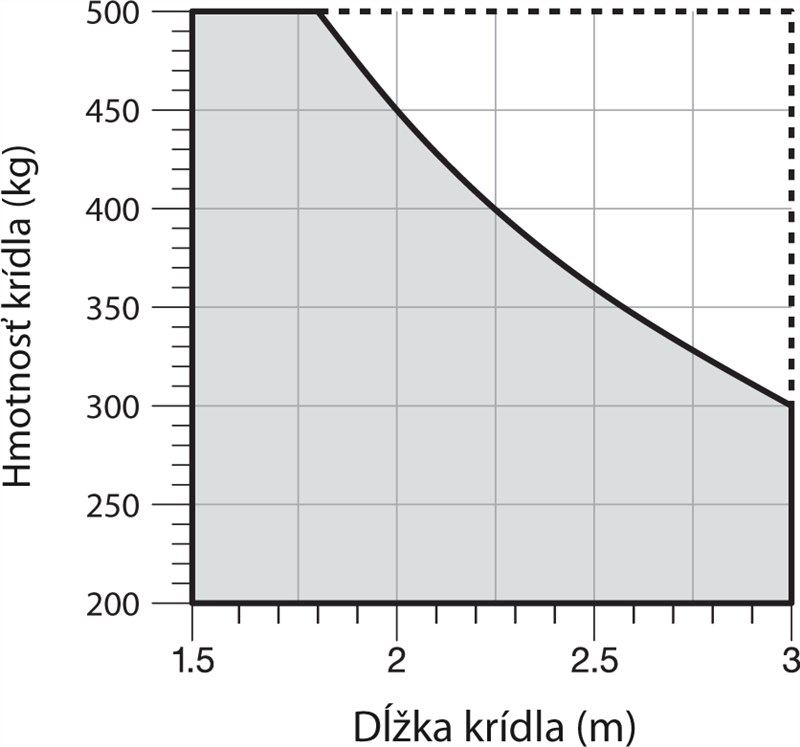

Do skrzydła bramy o masie do 500kg i długości 3m, zgodnie z poniższym wykresem zastosowania:

Zakres zastosowania napędu NICE Toona 4

Kompatybilne centrale sterujące

Dane techniczne

Zasilanie 230V
Pobór prądu 1,3A
Moc 300W
Prędkość 0,016m/s
Siła 1800N
Cykle/godzinę* 50
Stopień ochrony IP44
Temperatura pracy -20°C do +50°C
Wymiary 820x115x105mm
Masa 6kg

* przy optymalnym montażu

I. Montaż tylnego uchwytu mocującego

Schemat otwierania do wewnątrz napędu NICE Toona Schemat otwierania na zewnątrz napędu NICE Toona
Schemat otwierania do wewnątrz Schemat otwierania na zewnątrz



Wyznacz położenie tylnego uchwytu za pomocą Wykresu, z którego odczytasz wymiary A i B i maksymalny kąt otwarcia. Uwaga, wartości A i B muszą być zbliżone (najlepiej jednakowe), aby napęd mógł poruszać się płynnie, po linii prostej.

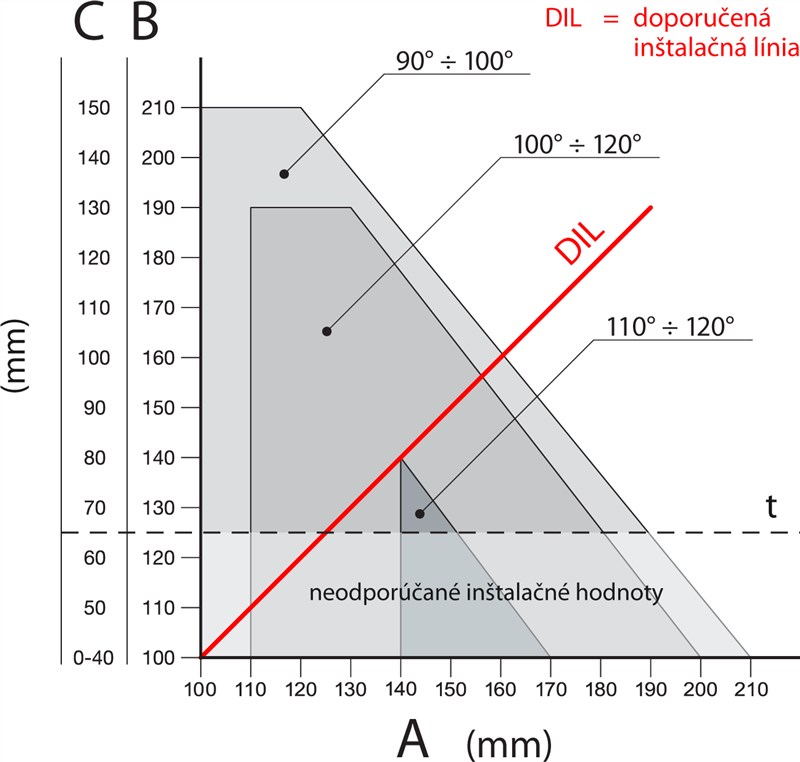

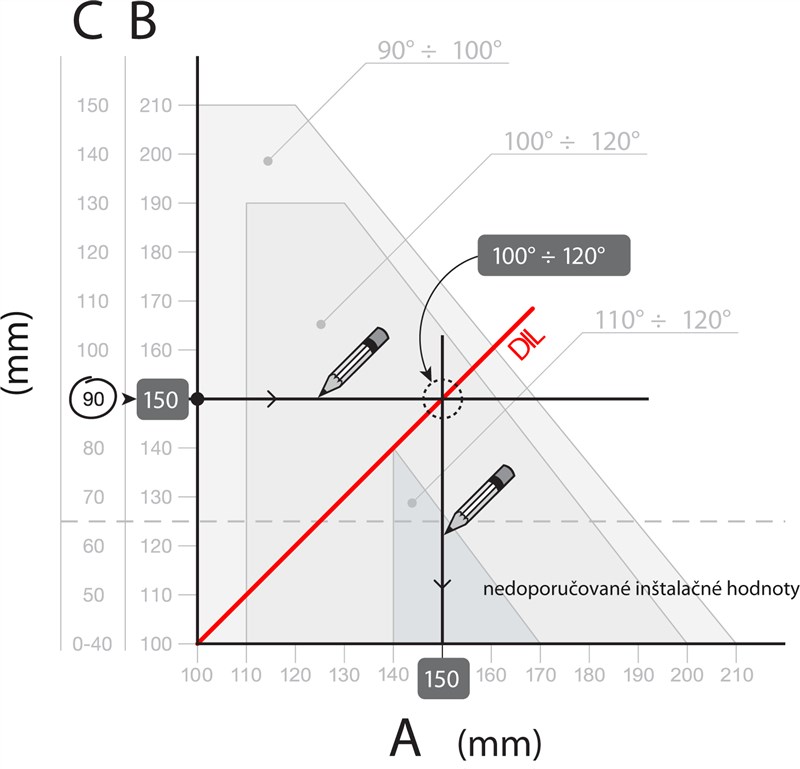

Wykres montażu napędu NICE Toona TO4605 Przykładowe obliczenie wymiarów montażowych napędu NICE Toona
Wykres obliczeniowy  Przykład odczytywania wartości z wykresu



Sposób obliczenia:

  1. Zmierz odległość C z Rysunku
  2. Na Wykresie narysuj poziomą linię przecinającą zmierzoną wartość C
  3. Po przecięciu tej linii z DIL (Zalecana Linia Instalacji) odczytasz maksymalny kąt otwarcia
  4. Jeśli punkt przecięcia znajduje się poniżej Poziomu t, należy zmienić wartości tak, aby punkt przecięcia przesunął się powyżej tego poziomu
  5. Jeśli punkt przecięcia znajduje się powyżej Poziomu t, wszystko jest w porządku, ale jeśli wyznaczony maksymalny kąt otwarcia jest nieodpowiedni, należy zmienić wartość A a w razie potrzeby również wartość B, tak aby były zbliżone (najlepiej jednakowe)

Przed przymocowaniem uchwytu do słupka lub ściany należy skrócić go do wymaganej długości odpowiadającej wymiarom A i B oraz przyspawać do płyty montażowej.

Skróć uchwyt do wymaganej długości Przyspawaj skrócony uchwyt do płyty montażowej
1. Skróć uchwyt do wymaganej długości 2. Przyspawaj skrócony uchwyt do płyty montażowej



W zestawie znajduje się uchwyt o długości 150 mm. Jeśli w szczególnych przypadkach potrzebujesz dłuższego uchwytu lub brama ma otwierać się na zewnątrz, zalecamy dokupienie Jeśli w szczególnych przypadkach potrzebujesz dłuższego uchwytu lub brama ma otwierać się na zewnątrz, zalecamy dokupienie przedłużanego uchwytu NICE PLA6.

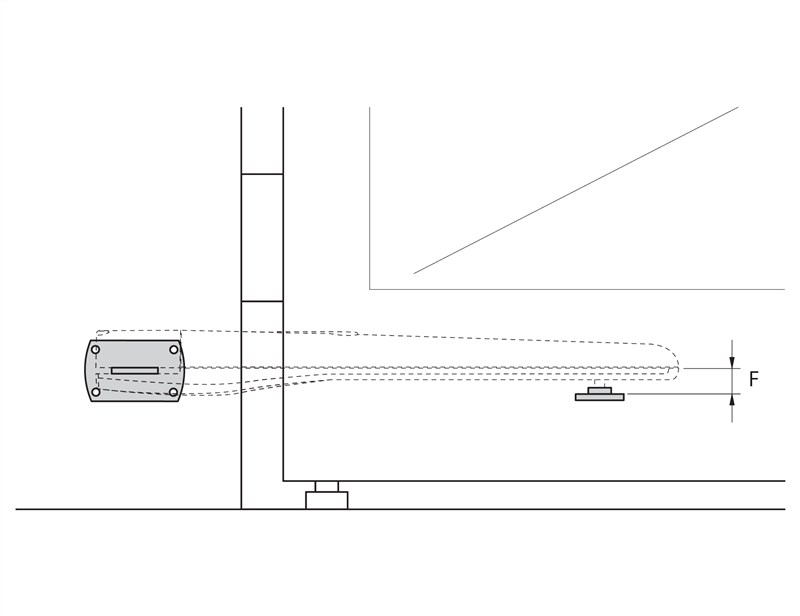

Przed zamocowaniem tylnego uchwytu sprawdź, czy przedni uchwyt wypada na stałej części skrzydła bramy, ponieważ przedni i tylny uchwyt różnią się wysokością, co widać na rysunku.



Różnica F=44mm.

 Różnica wysokości między przednim a tylnym uchwytem

Jeśli wszystko się zgadza, przymocuj tylny uchwyt do słupka lub ściany za pomocą śrub, kołków rozporowych i podkładek.

II. Montaż przedniego uchwytu mocującego

Przedni uchwyt należy zamontować na skrzydle w odległości określonej wartościami D i E, które odczytasz z Tabeli (wartość D jest stała i wynosi 730 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210
E 630 620 610 600 590 580 570 560 550 540 530 530



W zestawie znajduje się konsola do przyspawania. Jeśli interesuje Państwa konsola przykręcana, zalecamy zamówienie alternatywnej konsolę przykręcaną NICE PLA8.

  1. Oblicz z tabeli wartość E
  2. Oblicz wysokość na podstawie rysunku wysokości konsol (wyświetl rysunek)
  3. Przymocuj konsolę do skrzydła (jeśli ją przyspawujesz, zalecamy na razie tylko ją przyłapać spawem)

III. Montaż napędu bramy na tylnej konsoli

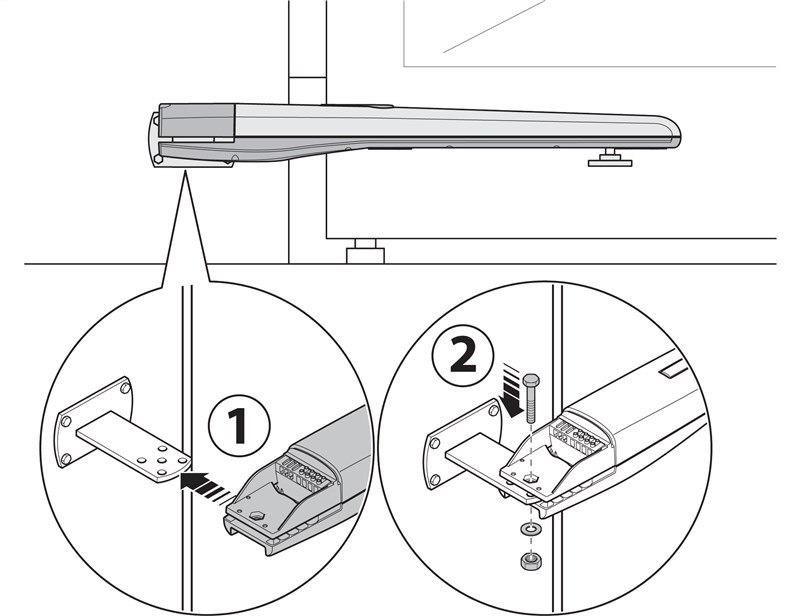

Montaż napędu NICE Toona na tylnej konsoli
  1. Przymocuj silnik do konsoli tak jak na rysunku, używając dołączonego sworznia tylnej konsoli, podkładki i nakrętki.
  2. Dokręć nakrętkę do oporu, a następnie poluzuj ją o 1/10 obrotu, aby napęd bramy mógł się obracać



IV. Montaż napędu bramy na przedniej konsoli

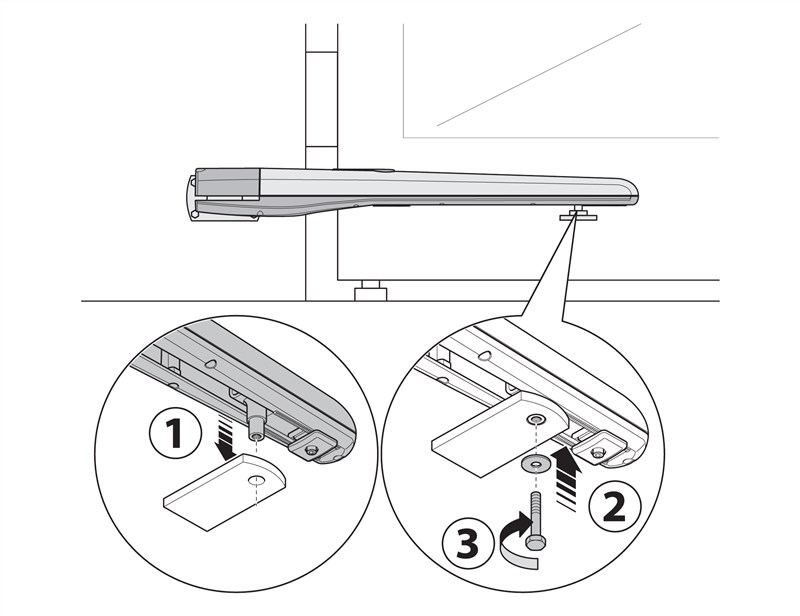

Montaż napędu NICE Toona na przedniej konsoli
  1. Przymocuj napęd do konsoli tak jak na rysunku, używając dołączonego sworznia i podkładki.
  2. Dokręć sworzeń do oporu



V. Regulacja mechanicznego ogranicznika ruchu

W przypadku zastosowania wewnętrznego mechanicznego ogranicznika ruchu, o który napęd opiera się podczas otwierania, nie ma potrzeby stosowania zewnętrznych ograniczników montowanych w podłożu. Regulację przeprowadza się w następujący sposób:

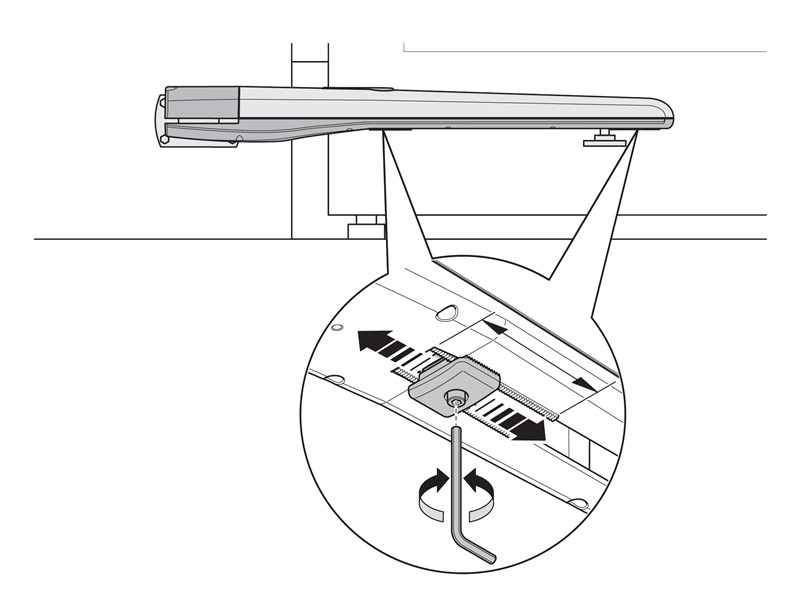

Regulacja mechanicznego ogranicznika ruchu napędu NICE Toona
  1. Odblokuj napęd zgodnie z instrukcją odblokowywania napędu
  2. Poluzuj śrubę mechanicznego ogranicznika
  3. Ręcznie przesuń skrzydło do żądanej otwartej pozycji
  4. Przesuń cały mechaniczny ogranicznik do sworznia i dokręć śrubę tak jak na rysunku
  5. Jeśli są oba ograniczniki, wykonaj kroki 2–4 dla przedniego (ogranicznika otwierania) i tylnego (ogranicznika zamykania) mechaniczny ogranicznik
  6. Ręcznie przesuń skrzydło do zamkniętej pozycji i zablokuj napęd
