NICE Toona TO5016 – samodzielny napęd do bram skrzydłowych o długości skrzydła 5 m / 500 kg


Dostępność produktu: na pytanie

Produkt może być niedostępny, skontaktuj się z nami aby uzyskać więcej informacji.

NICE Toona TO5016 – samodzielny napęd do bram skrzydłowych o długości skrzydła 5 m / 500 kg NICE Toona TO5016 – samodzielny napęd do bram skrzydłowych o długości skrzydła 5 m / 500 kg
NICE-TO5016
na pytanie
1 256,64 zł bez VAT
1 545,67 zł z VAT

 szt.
Masa
7,00 kg

Opis produktu NICE Toona TO5016 – samodzielny napęd do bram skrzydłowych o długości skrzydła 5 m / 500 kg

  • Nieodwracalny
  • 230V
  • Wolny
  • Z wyłącznikiem krańcowym do otwierania i zamykania

Zakres zastosowania

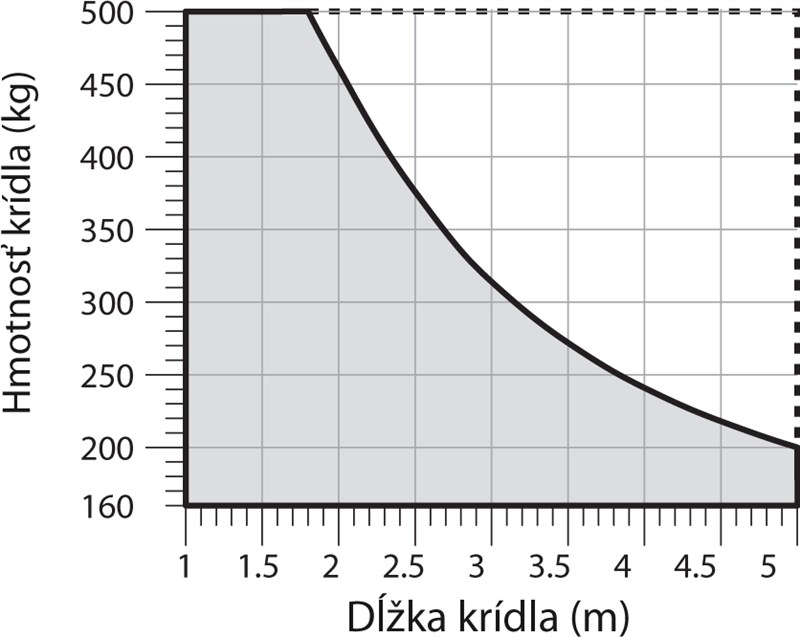

Do skrzydła bramy o masie do 500kg i długości 5m, zgodnie z poniższym wykresem zastosowania:

Limit zastosowania napędu NICE Toona 5

Kompatybilne centrale sterujące

Dane techniczne

Zasilanie 230V
Pobór prądu 1,5A
Moc 340W
Prędkość 0,013m/s
Siła 1800N
Cykle/godzinę* 54
Stopień ochrony IP44
Temperatura pracy -20°C do +50°C
Wymiary 965x115x105mm
Masa 7kg

* przy optymalnym montażu

I. Montaż tylnego uchwytu mocującego

Schemat otwierania napędu NICE Toona do wewnątrz Schemat otwierania napędu NICE Toona na zewnątrz
Schemat otwierania do wewnątrz Schemat otwierania na zewnątrz

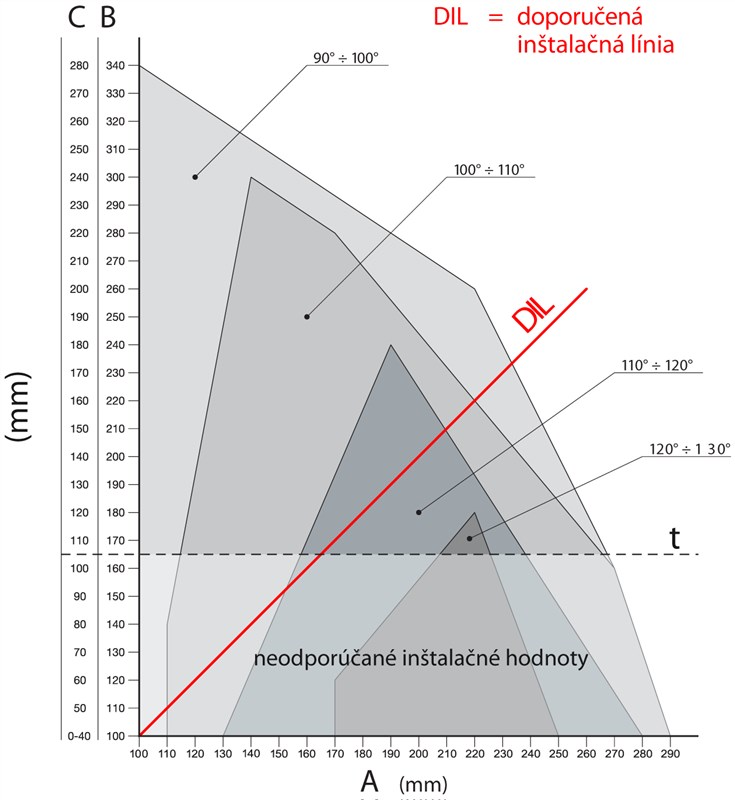

Oblicz położenie tylnego uchwytu za pomocą wykresu, z którego odczytasz wymiary A i B i maksymalny kąt otwarcia. Uwaga, wartości A oraz B muszą być zbliżone (najlepiej identyczne), aby napęd mógł poruszać się płynnie po linii prostej.

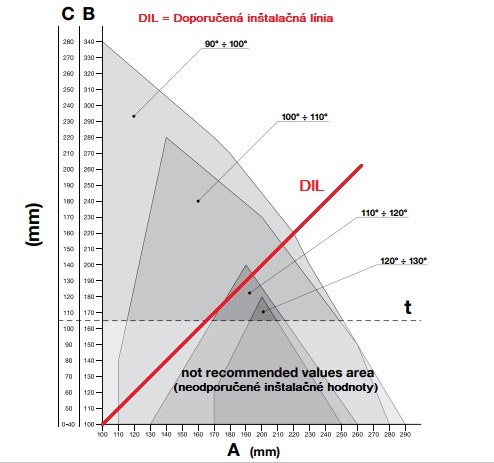

Wykres montażu napędu NICE Toona TO5016 Przykładowe obliczenie wymiarów montażowych napędu NICE Toona
Wykres obliczeniowy Przykład odczytywania wartości z wykresu



Sposób obliczania:

  1. Zmierz odległość C z rysunku
  2. Na wykresie narysuj poziomą linię przecinającą zmierzoną wartość C
  3. Punkt przecięcia tej linii z DIL (Zalecana Linia Instalacyjna) pozwoli określić maksymalny kąt otwarcia
  4. Jeśli punkt przecięcia znajduje się poniżej poziomu t, należy skorygować wartości tak, aby przesunąć punkt przecięcia powyżej tego poziomu
  5. Jeśli punkt przecięcia znajduje się powyżej poziomu t, wszystko jest w porządku, ale jeśli wyznaczony maksymalny kąt otwarcia jest nieodpowiedni, należy skorygować wartość A a w razie potrzeby także wartość B, tak aby były zbliżone (najlepiej identyczne)

Przed przymocowaniem uchwytu do słupka lub ściany należy skrócić go do wymaganej długości odpowiadającej wymiarom A i B oraz przyspawać do płyty montażowej.

Przytnij uchwyt na wymaganą długość Przyspawaj skrócony uchwyt do płyty montażowej
1. Przytnij uchwyt na wymaganą długość 2. Przyspawaj skrócony uchwyt do płyty montażowej



W zestawie znajduje się uchwyt o długości 150 mm, dlatego jeśli w szczególnych przypadkach potrzebujesz dłuższego uchwytu lub chcesz, aby brama otwierała się na zewnątrz, zalecamy dokupienie przedłużonego uchwytu NICE PLA6.

Przed zamocowaniem tylnego uchwytu sprawdź, czy przedni uchwyt będzie przymocowany do stałej części skrzydła bramy, ponieważ przedni i tylny uchwyt różnią się wysokością, jak pokazano na rysunku.



Różnica F=44mm.

 Różnica wysokości między przednim a tylnym uchwytem

Jeśli wszystko pasuje, przymocuj tylny uchwyt do słupka lub ściany za pomocą śrub, kołków rozporowych i podkładek.

II. Montaż przedniego uchwytu mocującego

Przedni uchwyt należy zamontować na skrzydle w odległości określonej przez wartości D i E, które odczytasz z tabeli (wartość D jest stała i wynosi 880 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280
E 780 770 760 750 740 730 720 710 700 690 680 670 660 650 640 630 620 610 600



W zestawie znajduje się konsola do przyspawania; w szczególnych sytuacjach, jeśli potrzebujesz dłuższej konsoli lub chcesz, aby brama otwierała się na zewnątrz, zalecamy zamówienie alternatywnej Jeśli interesuje Państwa konsola do przykręcenia, zalecamy zamówienie alternatywnej konsolę do przykręcenia NICE PLA8.

  1. Oblicz z tabeli wartość E
  2. Oblicz wysokość na podstawie rysunku wysokości konsol (pokaż rysunek)
  3. Przymocuj konsolę do skrzydła (jeśli konsola ma być przyspawana, zalecamy na razie tylko ją podspawać)

III. Montaż napędu bramy na konsoli tylnej

Montaż napędu NICE Toona na konsoli tylnej
  1. Przymocuj silnik do konsoli tak jak na rysunku, używając dostarczonego sworznia konsoli tylnej, podkładki i nakrętki.
  2. Dokręć nakrętkę do oporu, a następnie poluzuj ją o 1/10 obrotu, aby napęd bramy mógł się obracać



IV. Montaż napędu bramy na konsoli przedniej

Montaż napędu NICE Toona na konsoli przedniej
  1. Przymocuj napęd do konsoli tak jak na rysunku, używając dostarczonego sworznia i podkładki.
  2. Dokręć sworzeń do oporu



V. Regulacja mechanicznego ogranicznika ruchu

W przypadku zastosowania wewnętrznego mechanicznego ogranicznika ruchu, o który napęd zatrzymuje się podczas otwierania, nie ma potrzeby stosowania zewnętrznych odbojników naziemnych. Regulacja przebiega następująco:

Regulacja mechanicznego ogranicznika ruchu napędu NICE Toona
  1. Odblokuj napęd zgodnie z instrukcją odblokowywania napędu
  2. Poluzuj śrubę mechanicznego ogranicznika
  3. Ręcznie przesuń skrzydło do żądanej otwartej pozycji
  4. Przesuń cały ogranicznik mechaniczny do sworznia i dokręć śrubę zgodnie z rysunkiem
  5. Jeśli są oba ograniczniki, wykonaj kroki 2–4 dla przedniego (ogranicznika otwierania) i tylnego (ogranicznika zamykania) ogranicznika mechanicznego
  6. Ręcznie przesuń skrzydło do zamkniętej pozycji i zablokuj napęd
