Wózek wahliwy z regulacją, 5 rolek z płytą montażową
TOP| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
| Dostępne rodzaje wariantów produktu Wózek wahliwy z regulacją, 5 rolek z płytą montażową | ||
| Typ rolek: |
Rolki można wybrać nylonowe lub metalowe. Rolki nylonowe umożliwiają duże obciążenie bramy, zapobiegają zużyciu profilu C i zapewniają cichą pracę bramy. |
|
|---|---|---|
|
Nylonowe
rolki Metalowe
rolki |
||
221,40 zł z VAT
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Masa |
|---|---|---|---|---|---|
| 80 | 80 | 5 | 90 | 110 | 5,60 kg |
221,40 zł z VAT
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Masa |
|---|---|---|---|---|---|
| 70 | 70 | 4 | 95 | 115 | 5,60 kg |
Opis produktu Wózek wahliwy z regulacją, 5 rolek z płytą montażową
Jest to najczęściej stosowany wózek do bram samonośnych bramy przesuwne o masie do 400/600 kg (w zależności od wariantu wózka) i szerokości przejazdu do 5 m. Wózek dostarczamy w komplecie z płytą montażową.
- Wariant V-02-1 pasuje do profilu C 80x80x5 mm FE oraz do profilu C 80x80x5 mm ZN a także profilu C 76x76x3 mm INOX (wyłącznie rolki nylonowe)
- Wariant V-02-3 pasuje do profilu C 70x70x4 mm FE oraz do profilu C 70x70x4 mm ZN a także profilu C 83x79x11 mm AL (wyłącznie rolki nylonowe)
- W ofercie znajdziesz również zmodyfikowany wariant tego wózka , który pasuje do nierdzewnego profilu C 68x68x3 mm.
Możliwość regulacji wózka umożliwia „dostrojenie” nachylenia bramy, a tym samym zapewnia jej płynne działanie (także z uwzględnieniem ukształtowania terenu lub spadku w przejeździe).
Wychył wózka służy do równomiernego rozłożenia ciężaru/nacisku bramy na wszystkie rolki łożyskowane wózków w każdej chwili ruchu bramy.
Te wózki są najczęściej kupowane przez naszych klientów, którzy budują własną bramę przesuwną.
Do swojego projektu możesz wybrać wariant z rolkami nylonowymi lub metalowymi (tylko w wariancie do profilu C 80x80x5). Aby brama pracowała cicho, zalecamy wariant z rolkami nylonowymi.
Możesz kupić wózki w promocyjnym Zestawie komponentów do produkcji bramy samonośnej lub Zestawie komponentów z napędem NICE. Wszystkie zestawy w atrakcyjnych cenach do bram samonośnych.
Wymiary płyty montażowej wózka:
| A[mm] | B[mm] | C[mm] | D[mm] | Całkowita długość wózka wraz z łożyskami[mm] |
|---|---|---|---|---|
| 180 | 120 | 72 | 140 | 210 |
 |
||||
Mocowanie wózków nośnych bramy samonośnej:
Wózki nośne można zamocować:
- na prętach gwintowanych które zabetonujesz bezpośrednio w fundamencie
- na prętach gwintowanych wklejonych chemicznie w utwardzonym już fundamencie betonowym
- na kotwach wbijanych w utwardzonym już fundamencie betonowym
Otwory w płytach montażowych mają najmniejszy wymiar 17mm, mocuje się je gwintem M16. Wszystkie metody są odpowiednie — wybór zależy od tego, z którą masz większe doświadczenie.

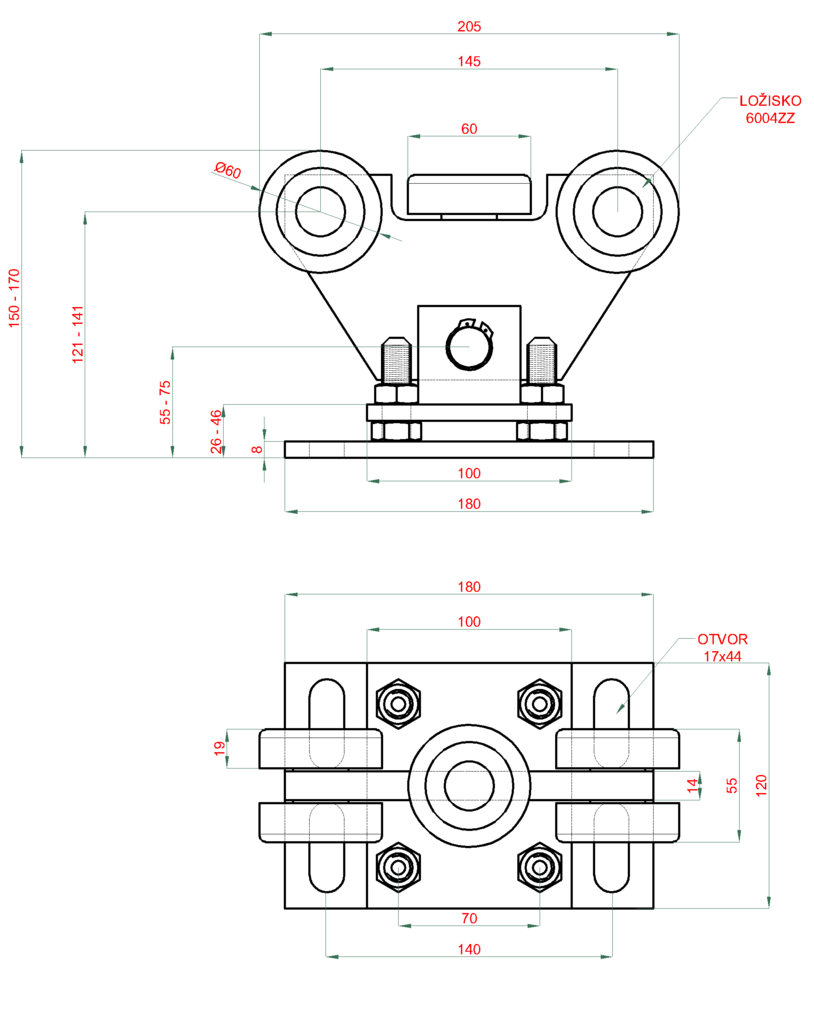

Rysunek wózka 70×70×4 :

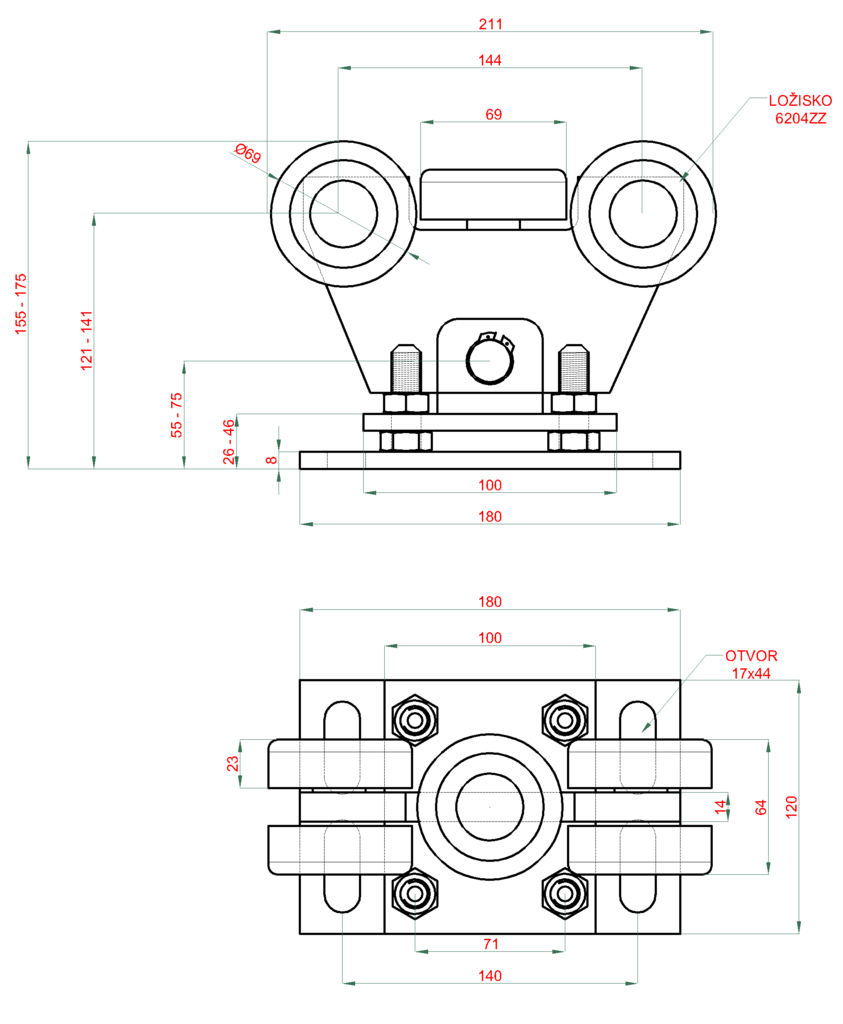

Rysunek wózka 80×80×5 :
360° :
