Zestaw do wykonania bramy samonośnej z wyjątkowo krótkim wysięgiem Intelligate IG350
NOWOŚĆ| Dostępność produktu: | do 7 dni | Towar standardowo wysyłamy w ciągu 7 dni. |
|---|
do 7 dni
13 340,95 zł z VAT
| Masa |
|---|
| 60 kg |
Opis produktu Zestaw do wykonania bramy samonośnej z wyjątkowo krótkim wysięgiem Intelligate IG350
Masz na działce mało miejsca na przeciwwagę klasycznej bramy samonośnej? System Intelligate został zaprojektowany z myślą o sytuacjach, gdy przestrzeń obok światła wjazdu jest zbyt krótka i nie pozwala zastosować standardowej przeciwwagi bramy. >>Instrukcja montażu do pobrania>>.
W przypadku systemu intelligate IG350 wystarczy, aby przeciwwaga bramy miała zaledwie 40 cm długości. Klasyczna brama samonośna przy świetle wjazdu o szerokości 4 metrów wymagałaby przeciwwagi o długości około 1,5–2 metrów. Dzięki systemowi Intelligate zaoszczędzisz ponad metr miejsca.
| Zestaw zawiera: | Zestaw IG350 | |||
|---|---|---|---|---|
 |
1 × | Kompletny system wózków INTELLIGATE 350 do profilu C MGD | IG350 | |
 |
1× | Aluminiowy profil C MGD 5400mm | MGD1-LS | |
 |
1 × | Uchwyt montażowy napędu | MK-IG | |
 |
1 × | Najazd do profilu C MGD | MGD1-EDR | |
 |
1 × | Zaślepka profilu C MGD | MGD1-ED | |
 |
1 × | Ogranicznik dolny | NALS | |
 |
1 × | Ogranicznik górny z rolkami | NELGR-60 | |
| Instrukcja montażu | ||||

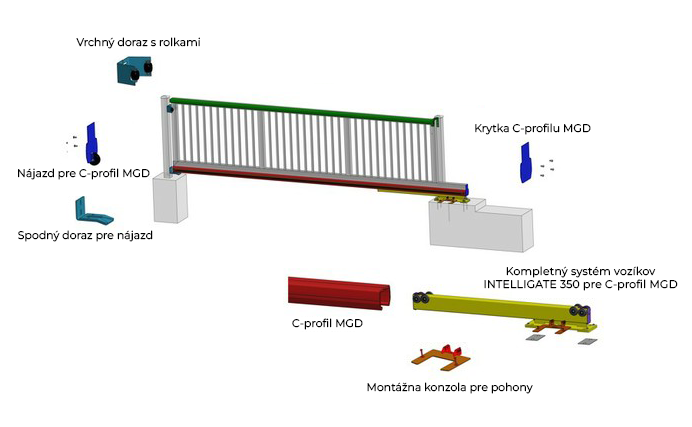

Rozmieszczenie komponentów w konstrukcji:
Przykład:
Jeśli brama ma szerokość światła przejazdu 4000 mm, przestrzeń potrzebna do pełnego otwarcia bramy z systemem Intelligate wynosi 4400 mm (4000 mm przejazdu/bramy + 400 mm wysięgu bramy).
Wymiary:
- GL: długość całkowita
- DL: szerokość światła przejazdu
- GP: długość płyty fundamentowej
- EL: długość ramienia nośnego
- EL efekt.: efektywna długość mocowania
- H: górna krawędź szyny jezdnej (=200 mm)
- Dop. masa: maksymalna masa bramy wraz z szyną
- Dop. masa/m: maksymalna masa/m wraz z szyną (5 kg/m)
Uwaga:
- Mechanizm jezdny należy przykręcić czterema kotwami, z których każda musi mieć siłę mocowania wynoszącą co najmniej 25 kN.
- Taką siłę mocowania uzyskuje się za pomocą wklejanego pręta gwintowanego M12, dokręconego momentem 60 Nm.
- Przed dokręceniem kotew szczelinę między płytą fundamentową a fundamentem należy wypełnić zaprawą zalewową.
