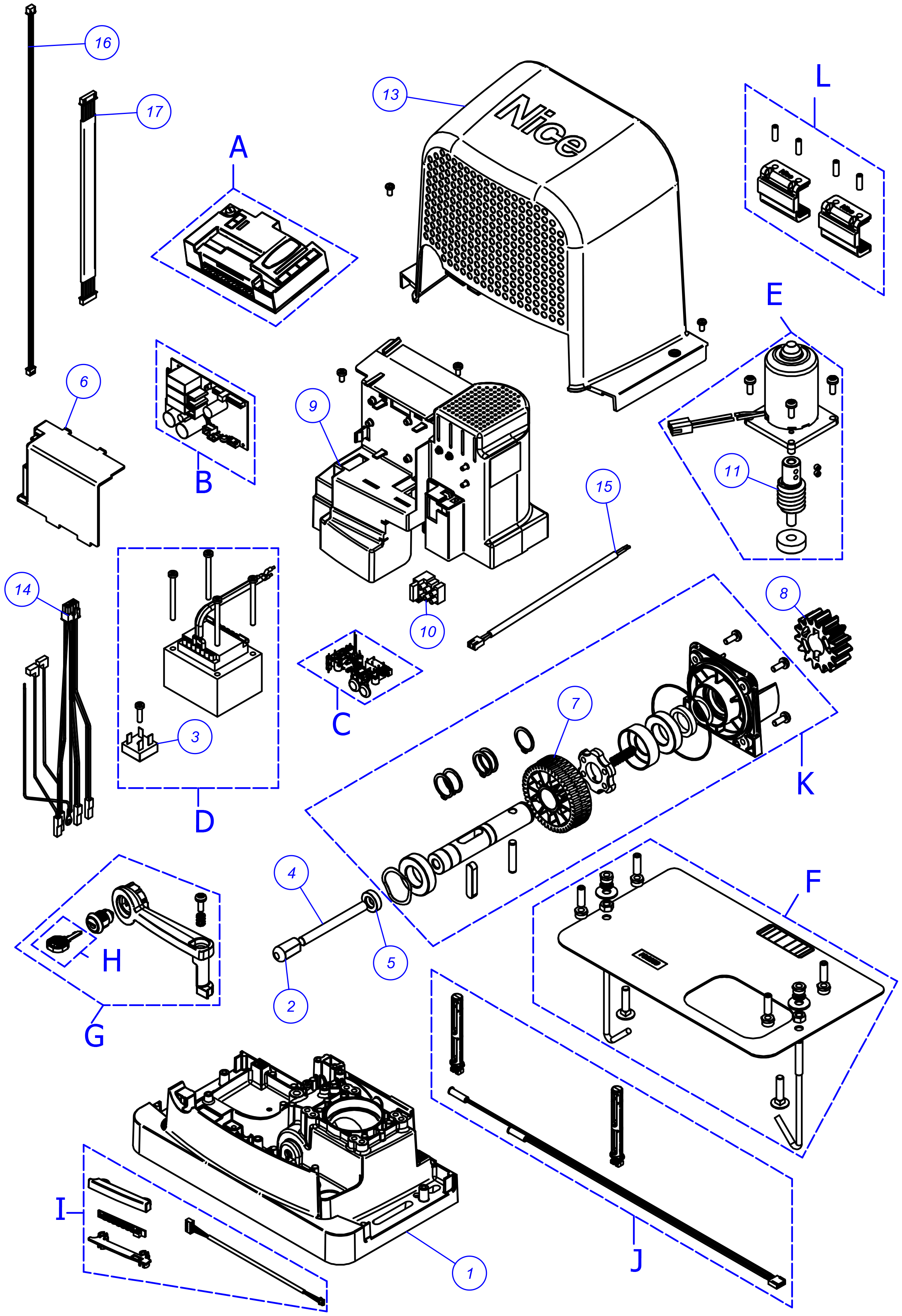

Części zamienne do napędu NICE Robus RBS600

Oznaczenie na rysunku	Kod części zamiennej	Opis części
A	SPMCU1	Centrala sterująca MCU1
	SPMCU1R30	Centrala sterująca MCU1R30
B	SPTB710C	Moduł sterujący silnika – część mocy
C	SPTB733B	Płytka elektroniczna o niskim poborze mocy
D	SPEG308A00	Zestaw transformatora
E	SPMTG11700	Silnik elektryczny
F	SPRO600A	Płyta montażowa
G	SPREG03500	Zestaw dźwigni odblokowującej
H	CH0062001, CH0062002, CH0062003, CH0062004, CH0062005, CH0062006, CH0062007, CH0062008, CH0062009, CH0062010	Klucz odblokowujący
H.1	SP10CH	Zestaw kluczy odblokowujących
I	SPEG135A00	Zestaw lampki sygnalizacyjnej
J	SPLSM05400	Zestaw indukcyjnych wyłączników krańcowych
K	SPAMG603A00	Zestaw przekładni
L	SPGSP07800	Magnetyczne ograniczniki krańcowe
1	PD2128A3004	Korpus napędu CB1 (base)
2	PD2298A0000	Odblokowanie
3	DPONTE-B.2830	Prostownik
4	PD2189A0001	Sworzeń odblokowujący
5	GOR-L.5501	Uszczelniacz
6	PD2183A0002	Pokrywa modułu sterującego silnika – części mocy
7	PD2136A0001	Kółko przekładni
8	PD0710A0000	Koło zębate do napędu listwy zębatej
9	PD2125A0002	Wewnętrzna przegroda
10	PFM-B.2213	Zacisk przewodów zasilających z uchwytem bezpiecznika zasilania
11	PD2187A0002	Ślimak
13	PD2123B0002	Osłona napędu
14	CA0364C00	Zasilanie silnika i mostek radiowy CB1
15	CA0381C01	Zasilanie płytki elektronicznej o niskim poborze mocy
16	CA0370A00	Połączenie elektryczne 3-przewodowe, 150 mm
17	CA0368A01	Jednobiegunowe połączenie elektryczne 8-przewodowe, 280 mm
