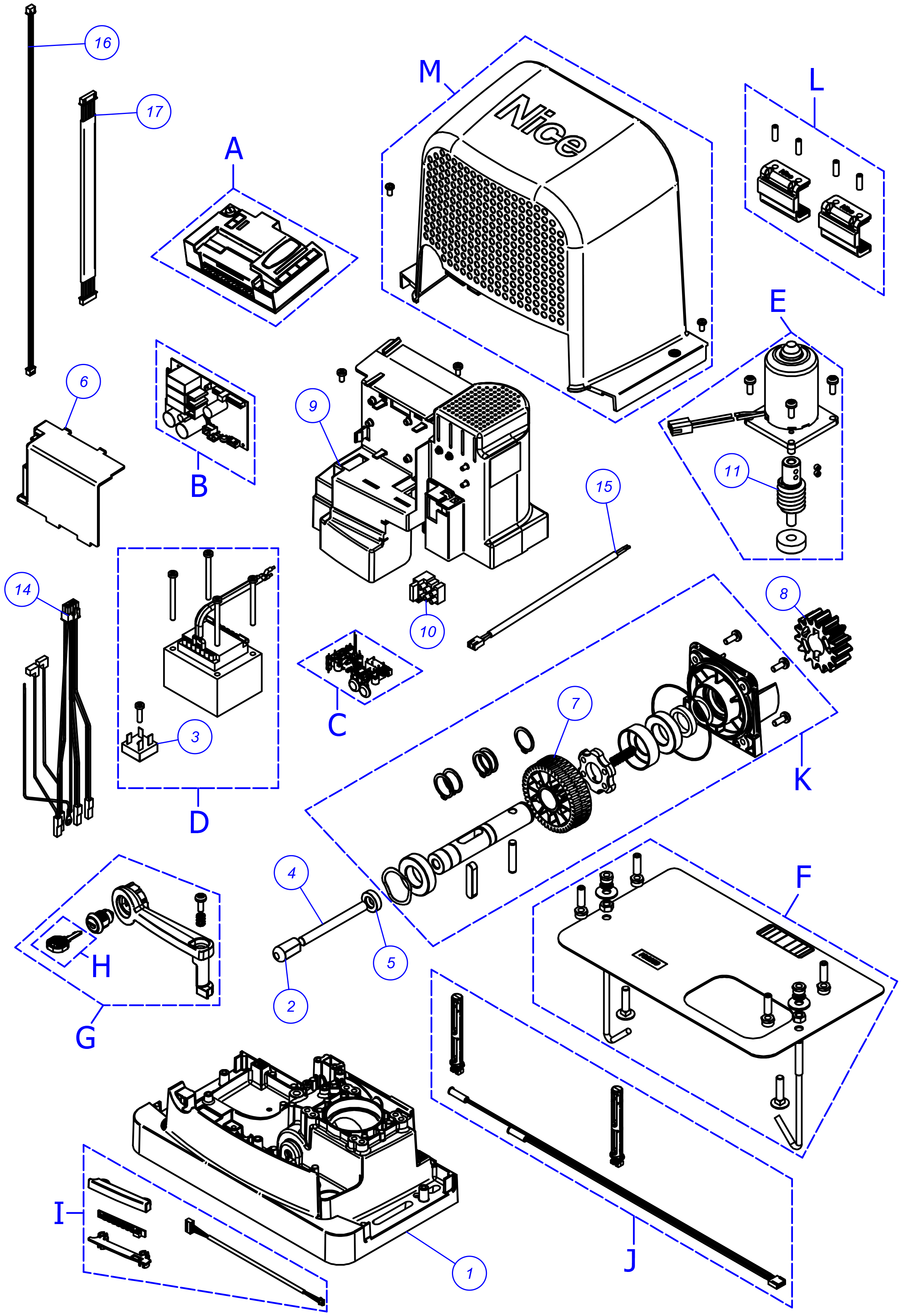

Części zamienne do napędu NICE Robus RBS600HS

Oznaczenie na rysunku	Kod części zamiennej	Opis części
A	SPMCU2	Centrala sterująca MCU4
B	SPTB710C	Centrala sterująca silnikiem – część mocy
C	SPTB733B	Elektroniczna płyta sterująca o niskim poborze mocy
D	SPEG308A00	Zestaw transformatora
E	SPMTG11800	Silnik elektryczny
F	SPRO600A	Płyta montażowa
G	SPREG03600	Zestaw dźwigni odblokowującej
H	CH0062001, CH0062002, CH0062003, CH0062004, CH0062005, CH0062006, CH0062007, CH0062008, CH0062009, CH0062010	Klucz odblokowujący
H.1	SP10CH	Zestaw kluczy odblokowujących
I	SPEG135A00	Zestaw lampki sygnalizującej stan
J	SPLSM05400	Zestaw indukcyjnych wyłączników krańcowych
K	SPAMG603A00	Zestaw przekładni
L	SPGSP07800	Magnetyczne ograniczniki krańcowe
M	SPCG024500	Obudowa napędu
1	PD2128A3004	Korpus napędu CB1 (podstawa)
2	PD2298A0000	Mechanizm odblokowujący
3	DPONTE-B.2830	Prostownik
4	PD2189A0001	Sworzeń odblokowujący
5	GOR-L.5501	Uszczelniacz
6	PD2183A0002	Osłona centrali sterującej silnikiem – części mocy
7	PD2136A0001	Koło przekładni
8	PD0710A0000	Koło zębate napędzające listwę zębatą
9	PD2125A0002	Wewnętrzna ścianka działowa
10	PFM-B.2213	Zacisk przewodów zasilających z uchwytem bezpiecznika zasilania
11	PD2187A0002	Ślimak
14	CA0364C00	Zasilanie silnika i mostek radiowy CB1
15	CA0381C01	Zasilanie elektronicznej płyty sterującej o niskim poborze mocy
16	CA0370A00	Połączenie elektryczne 3-przewodowe, 150 mm
17	CA0368A01	Jednobiegunowe połączenie elektryczne 8-przewodowe, 280 mm
