Instrukcja techniczna do szlabanów NICE WIDE S, WIDE M i WIDE L
Porównanie modeli NICE WIDE
| Parametr | NICE WIDES | NICE WIDEM | NICE WIDEL |
|---|---|---|---|
| Min. czas otwierania | 4 s | 3,5 s | 5 s |
| Odbiornik radiowy | wbudowany + SM / OXI | wbudowany + SM / OXI | wbudowany + SM / OXI |
Wspólne dane centrali sterującej
| Parametr | Wartość |
|---|---|
| Zasilanie awaryjne | NICE PS324 |
| Zasilanie fotowoltaiczne | Nie |
| Wyjście lampy ostrzegawczej | maks. 25 W |
| Wyjścia CL / OGI | 24 V DC, maks. 10 W na wyjście |
| Wejścia | STOP, PHOTO, PHOTO 2, SbS, OPEN, CLOSE |
| Antena | 50 Ω, przewód RG58 |
| Regulacja | potencjometry i mikroprzełączniki na centrali sterującej |
Wszystkie modele WIDE S, WIDE M i WIDE L mają prosty, wbudowany odbiornik radiowy, a także złącze SM dla odbiorników z rodziny OXI. Aktualnym przykładem odbiornika wtykowego jest NICE OXIBD; alternatywą zapewniającą większy zasięg jest NICE OXILR ze zgodnymi pilotami NICE ON3ELR.
Więcej informacji o całej serii znajdziesz w kategorii szlabany NICE WIDE lub w przeglądzie szlabany NICE.
Kompatybilne akcesoria do szlabanów NICE WIDE
Sam szlaban jest sprzedawany bez ramienia. Najpierw wybierz ramię i płytę podstawy odpowiednie do modelu, a następnie akcesoria zabezpieczające i eksploatacyjne, dopasowane do konkretnego wjazdu.
Podstawowy zestaw w zależności od modelu
WIDE S i WIDE M: ramię NICE XBA19 i płyta podstawy NICE SIA1.
WIDE L: ramię NICE XBA15 (3 m), NICE XBA14 (4 m) lub NICE XBA5 (5 m) i płyta podstawy NICE SIA2.
WIDE L z ramieniem 6 m: dwa ramiona NICE XBA15 połączone elementem NICE XBA9.
Bezpieczeństwo przejazdu
- NICE EPM – fotokomórki przekaźnikowe do wejścia PHOTO.
- NICE XBA13 – gumowa osłona przeciwuderzeniowa na dolną krawędź ramienia.
- NICE WA10 – elementy odblaskowe poprawiające widoczność ramienia.

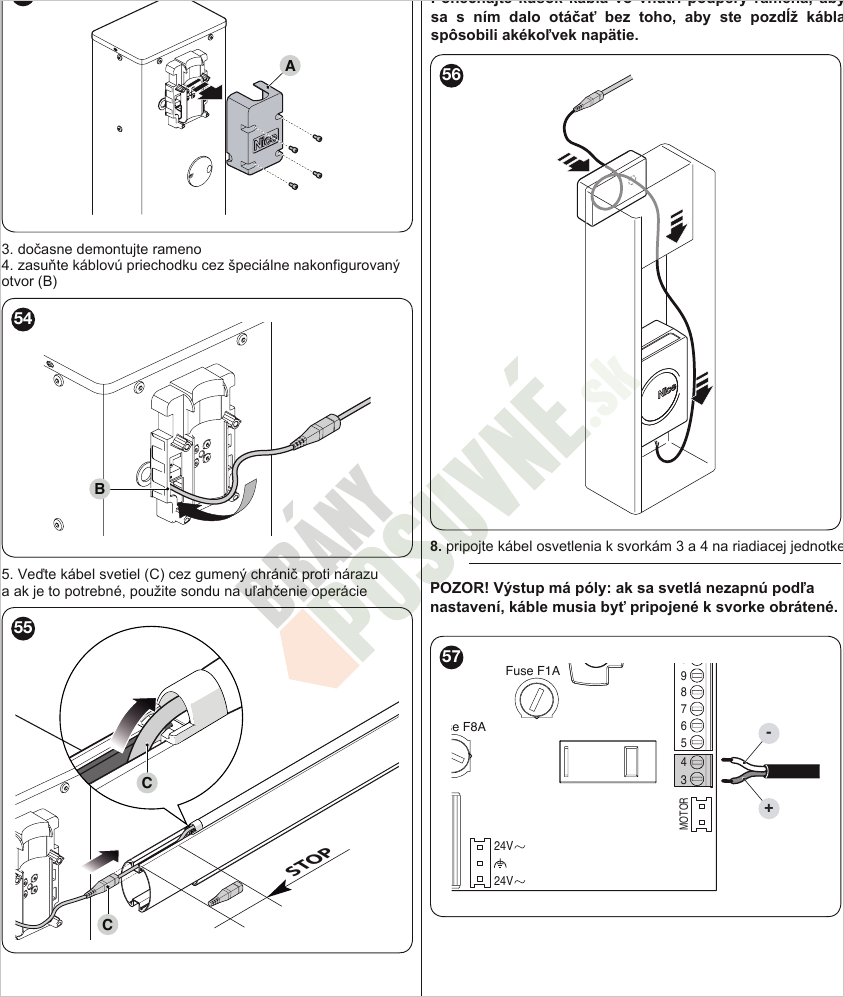

Sygnalizacja świetlna
- NICE XBA4 do WIDE S/M; NICE XBA6 lub NICE XBA18 do WIDE L, zależnie od długości ramienia.
- NICE ELDC – zewnętrzna lampa ostrzegawcza LED; maks. moc wyjścia lampy ostrzegawczej 25 W.
Podpory, podpora ramienia i montaż specjalny
- NICE WA11 – regulowana podpora stała do wszystkich modeli.
- NICE WA12 – podpora ruchoma do WIDE M/L.
- NICE WA13 – aluminiowa podpora ramienia.
- NICE WIA10 – boczne uchylanie ramienia do WIDE S/M.
- NICE WIA11 – przegub łamany do WIDE M w instalacjach o małej wysokości.
Sterowanie i zasilanie awaryjne
- NICE OXIBD – aktualny odbiornik wtykowy z rodziny OXI.
- NICE OXILR – odbiornik o dużym zasięgu do współpracy ze zgodnymi pilotami NICE ON3ELR.
- NICE PS324 – zasilacz awaryjny z wbudowanym ładowaniem do WIDE S/M/L.
Ważne: Lampy, osłona gumowa, podpora ramienia, podpora i pozostałe elementy zmieniają masę ramienia. Po każdej zmianie konfiguracji ponownie sprawdź wyważenie ramienia i dobór sprężyny.
Dokumenty i dodatkowe opcje wyboru
Zalecane okablowanie do NICE WIDE
Przy instalacji elektrycznej szlabanu ważne jest, aby przygotować przewody jeszcze przed zamontowaniem obudowy szlabanu. W przypadku dłuższych tras lub wspólnego prowadzenia kilku urządzeń dobór przekroju należy zweryfikować w odniesieniu do konkretnej instalacji.

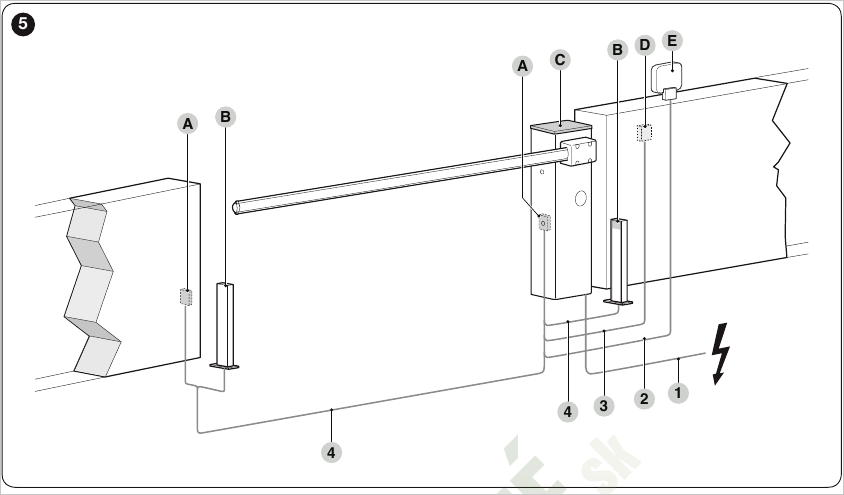

Orientacyjne rozmieszczenie urządzeń i przewodów. Dokładne przekroje i maksymalne długości podano w tabeli pod schematem.
| Podłączenie | Przewód, długość i uwagi |
|---|---|
| Zasilanie 230 V | 3 x 1,5 mm², maks. 30 m. Przy długości powyżej 30 m zastosować przewód 3 x 2,5 mm² i wykonać oddzielne uziemienie ochronne przy szlabanie. |
| Lampa ostrzegawcza | 2 x 0,5 mm², maks. 30 m. Wyjście LIGHT. |
| Przełącznik kluczykowy | 2 x 2 x 0,25 mm², maks. 30 m. Dwa oddzielne przewody do styków sterujących; można zastąpić kablem 4 x 0,5 mm². |
| Fotokomórka TX | 2 x 0,25 mm², maks. 30 m. Przy długości powyżej 30 m do 40 m użyć 2 x 1 mm². |
| Fotokomórka RX | 4 x 0,25 mm², maks. 30 m. Przy długości powyżej 30 m do 40 m użyć 2 x 1 mm². |
| Wejście OPEN | 2 x 0,25 mm², maks. 30 m. Styk normalnie otwarty. |
| Wejście CLOSE | 2 x 0,25 mm², maks. 30 m. Styk normalnie otwarty. |
| Antena | RG58, ekranowany kabel koncentryczny, maks. 15 m. Zalecana możliwie najkrótsza długość, najlepiej do 5 m. |
| Kontrolka otwartego szlabanu | 2 x 0,5 mm², maks. 30 m. Wyjście OGI lub sygnalizacja świetlna, zależnie od ustawienia mikroprzełączników 9 i 10. |
Montaż obudowy i płyty fundamentowej NICE WIDE
Przed zamontowaniem szlabanu przygotuj osłony kablowe i sprawdź, czy podłoże umożliwia solidne, równe i bezpieczne zakotwienie. Do modeli WIDE S i WIDE M przeznaczona jest płyta fundamentowa NICE SIA1, a do modelu WIDE L płyta fundamentowa NICE SIA2.
Bezpieczeństwo: Fundament i sposób kotwienia musi ocenić wykwalifikowany monter, uwzględniając podłoże, lokalne warunki i obciążenie szlabanu. Miejsce nie może być zalewane i musi zapewniać bezpieczny dostęp do obudowy.
Mocowanie do przygotowanego fundamentu nośnego
- Zdejmij górną pokrywę i tylny panel obudowy szlabanu.
- Ustaw obudowę na przygotowanym fundamencie i zaznacz cztery punkty mocowania przez otwory montażowe.
- Odstaw obudowę i wywierć otwory w zaznaczonych miejscach.
- Zamontuj cztery odpowiednie kotwy rozporowe.
- Ustaw obudowę z powrotem i zamocuj ją odpowiednimi nakrętkami i podkładkami.
Kotwy, nakrętki i podkładki do bezpośredniego mocowania nie są dołączone do zestawu.

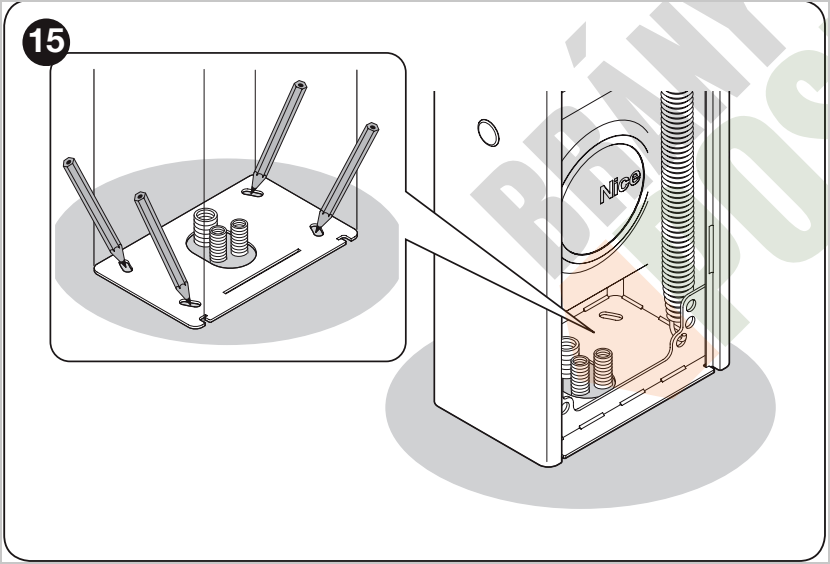

Obudowa służy jako szablon do dokładnego oznaczenia czterech punktów mocowania.
Nowy fundament betonowy z płytą fundamentową
| Wymaganie | Wartość zgodna z instrukcją |
|---|---|
| Minimalna grubość betonu | 150 mm |
| Zbrojenie | zbrojenie stalowe |
| Objętość betonu | powyżej 0,2 m³ |
| Przykładowe wymiary fundamentu | grubość 250 mm, powierzchnia 0,8 m²; około 0,9 × 0,9 m |
| Dodatkowe mocowanie płyty do betonu | 4 kotwy ze śrubami M12; wytrzymałość na rozciąganie co najmniej 400 kg, zgodnie z dokumentacją |
- Przygotuj wykop pod fundament i osłony do doprowadzenia przewodów elektrycznych.

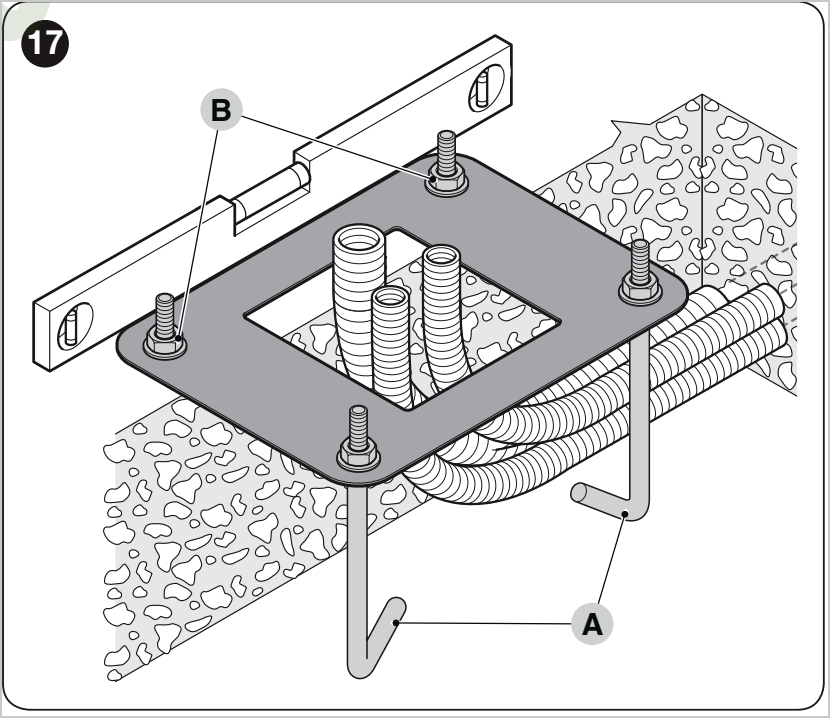

- Przymocuj cztery haki kotwiące do płyty fundamentowej. Na każdym haku załóż nakrętkę i podkładkę od góry i od dołu płyty.
- Sprawdź położenie osłon kablowych w środkowym otworze płyty.
Płyta fundamentowa musi być wypoziomowana; osłony kablowe należy wyprowadzić przez jej środkowy otwór.
Ważne: Dokręć dolną nakrętkę każdego haka kotwiącego do końca gwintu.
- Wlej beton i umieść płytę fundamentową, zanim beton zacznie wiązać.
- Ustaw płytę równo z powierzchnią, równolegle do przyszłego ramienia szlabanu i idealnie poziomo.
- Poczekaj, aż beton całkowicie stwardnieje. Instrukcja podaje, że trwa to zazwyczaj około dwóch tygodni.
- Odkręć cztery górne nakrętki i zdejmij podkładki z haków kotwiących.
- Otwórz obudowę, nałóż ją na haki kotwiące i zamocuj zdjętymi wcześniej nakrętkami i podkładkami.

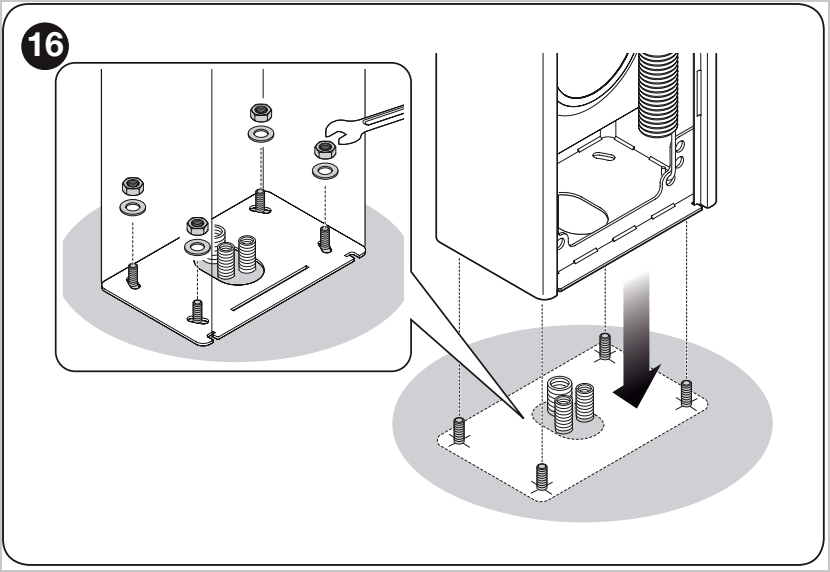

Po stwardnieniu fundamentu obudowę osadza się na czterech punktach kotwiących i zabezpiecza nakrętkami z podkładkami.
Podłoże inne niż beton zbrojony: Sprawdź jego spoistość i nośność. Zgodnie z instrukcją cztery punkty kotwiące muszą bezpiecznie wytrzymać obciążenie około 1 000 kg. Monter musi dobrać konkretny typ kotwy do podłoża.
Podłączenie centrali sterującej NICE WIDE
Centrala sterująca WIDE ma oddzielne zaciski do zasilania akcesoriów, wejść bezpieczeństwa i sterujących, lampy ostrzegawczej, oświetlenia oraz anteny. Nieużywane wejścia typu NC należy zmostkować z zaciskiem wspólnym, zgodnie ze sposobem podłączenia.

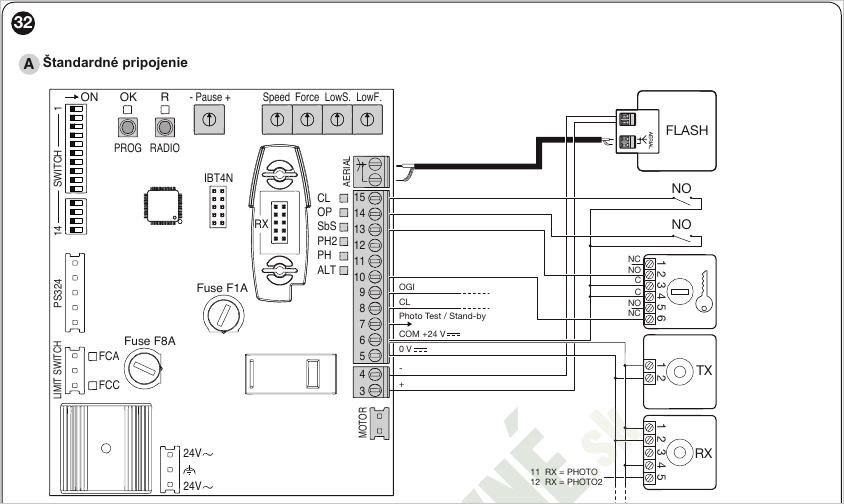

Standardowe podłączenie lampy ostrzegawczej, wejść sterujących i fotokomórek.
| Zaciski | Nazwa / typ | Funkcja |
|---|---|---|
| 3 - 4 | LIGHT Wyjście |
Lampa ostrzegawcza. Podczas ruchu miga: około 0,5 s włączona i 0,5 s wyłączona. |
| 5 | SERVICES 24 V DC |
Zasilanie akcesoriów 24 V DC, maksymalnie 200 mA. |
| 6 - 8 | CL Wyjście |
Oświetlenie lub wyjście sygnalizacji świetlnej, zależnie od ustawienia. Przy ustawieniach standardowych włącza się na początku manewru i gaśnie około 60 s po jego zakończeniu. |
| 6 - 9 | OGI Wyjście |
Kontrolka otwarcia szlabanu lub wyjście sygnalizacji świetlnej, zależnie od ustawienia. Przy ustawieniach standardowych jest zgaszona, gdy szlaban jest zamknięty, świeci, gdy jest otwarty, i miga podczas ruchu. |
| 6 - 10 | STOP Wejście NC |
Blokada lub natychmiastowe zatrzymanie manewru przez urządzenie zabezpieczające. |
| 6 - 11 | PHOTO Wejście NC |
Fotokomórki zamykania. Aktywacja podczas zamykania powoduje zatrzymanie lub zmianę kierunku ruchu, zależnie od ustawienia. |
| 6 - 12 | PHOTO 2 Wejście NC |
Fotokomórki podczas otwierania. Aktywacja podczas otwierania powoduje zatrzymanie lub zmianę kierunku ruchu, zależnie od ustawienia. |
| 6 - 13 | SbS Wejście NO |
Polecenie krok po kroku. Standardowa sekwencja to Open - Stop - Close - Stop. |
| 6 - 14 | OPEN Wejście NO |
Polecenie otwarcia. Sekwencja Open - Stop - Open - Stop. |
| 6 - 15 | CLOSE Wejście NO |
Polecenie zamknięcia. Sekwencja Close - Stop - Close - Stop. |
| 7 | 24 V / test fotokomórek / tryb gotowości 24 V DC |
Pomocnicze zasilanie 24 V DC, maksymalnie 200 mA. W zależności od wybranego trybu służy do testowania fotokomórek lub obsługi funkcji trybu gotowości. |
| AERIAL | Antena Wejście |
Podłączenie anteny odbiornika, impedancja 50 Ω, kabel RG58. |
Ustawianie ramienia i położeń krańcowych
Przed programowaniem ramię musi być prawidłowo zamontowane mechanicznie i wyważone, a centrala musi znać kierunek ruchu oraz położenia krańcowe. Szlaban wykorzystuje wyłączniki krańcowe oznaczone FCA i FCC.
Wyważenie ramienia

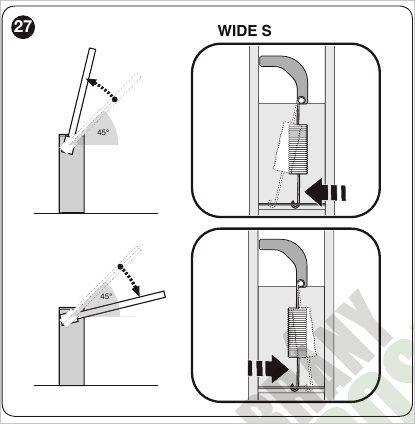

Mechanizm wyważający WIDE S.

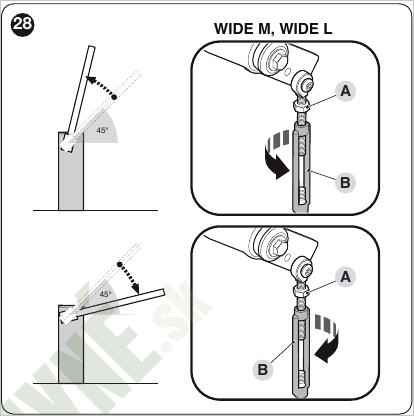

Mechanizm wyważający WIDE M i WIDE L.

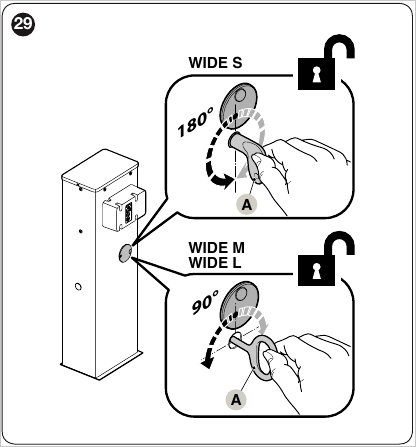

- Odblokować napęd i ustawić ramię mniej więcej pod kątem 45°.
- Sprawdzić, czy ramię pozostaje w miejscu. Jeśli ramię się podnosi, zmniejszyć działanie sprężyny; jeśli opada, zwiększyć jej działanie, zgodnie z mechanizmem danego modelu.
- Powtórzyć kontrolę mniej więcej przy 20° i 70°. Ramię nie może samoczynnie gwałtownie podnosić się ani opadać.
Kontrola wyłączników krańcowych

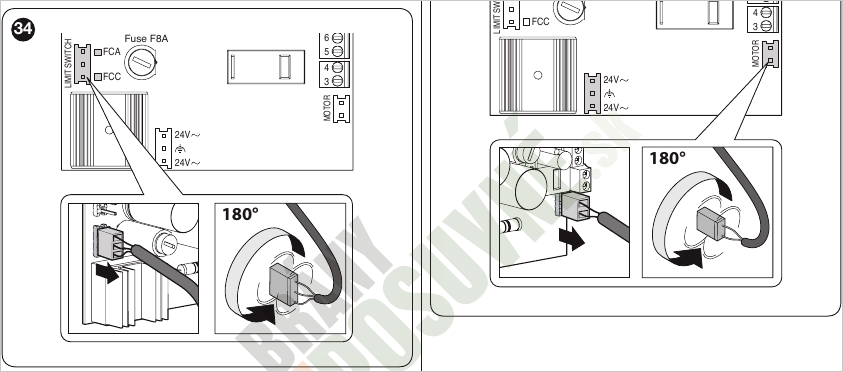

Jeśli wskazania diod LED FCA/FCC lub kierunek ruchu ramienia są nieprawidłowe, po odłączeniu zasilania należy obrócić odpowiednie złącze o 180°.
- Odblokować napęd i ręcznie przesunąć ramię do położenia zamkniętego.
- W położeniu zamkniętym FCC musi być wyłączony a FCA musi być włączony.
- Ręcznie przesunąć ramię do położenia otwartego.
- W położeniu otwartym FCA musi być wyłączony a FCC musi być włączony.
- Ustawić ramię mniej więcej pod kątem 45° i ponownie zablokować napęd.
Wyłącznik krańcowy spowalniania powinien zadziałać mniej więcej 20° przed ogranicznikiem mechanicznym. Aby precyzyjnie skorygować punkt spowalniania, należy wyregulować krzywki wyłączników krańcowych.
Kontrola kierunku ruchu
- Ustawić wszystkie mikroprzełączniki programujące w pozycji OFF.
- Ustawić ramię mniej więcej pod kątem 45°.
- Podać krótki impuls na wejście OPEN.
- Ramię musi zacząć się otwierać. Jeśli poruszy się w przeciwnym kierunku, należy obrócić złącze silnika o 180° i powtórzyć kontrolę.
Programowanie szlabanu NICE WIDE
NICE WIDE nie programuje się tak samo jak napędów Robus za pomocą poziomów programowania L1–L8. Podstawowe ustawienia wprowadza się za pomocą potencjometrów A–E, mikroprzełączników 1–14 oraz przycisków PROG i RADIO na centrali sterującej.

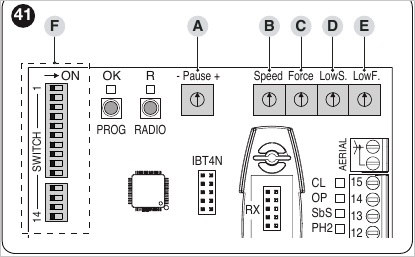

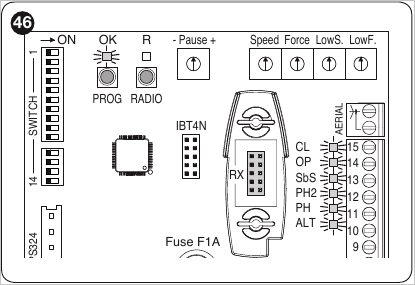

Elementy sterujące na płytce centrali sterującej.
Potencjometry A–E
| Element | Ustawienie |
|---|---|
| A – Pause | Czas pauzy między zakończeniem otwierania a rozpoczęciem automatycznego zamykania. Używany wyłącznie w trybie automatycznym. |
| B – Speed | Maksymalna prędkość ramienia od początku ruchu do punktu spowalniania. |
| C – Force | Czułość wykrywania przeszkód od początku ruchu do punktu spowalniania. W przypadku wykrycia przeszkody kierunek ruchu zostaje odwrócony. |
| D – Low Speed | Prędkość ramienia w fazie spowolnionego ruchu, od zadziałania wyłącznika krańcowego do położenia krańcowego. |
| E – Low Force | Czułość wykrywania przeszkód w fazie spowolnionego ruchu. |
Wartości potencjometrów ustawia się, gdy mikroprzełączniki 13 i 14 są w pozycji OFF. Po dostrojeniu ustawienia zapisuje się, przełączając mikroprzełączniki 13 i 14 z powrotem do pozycji ON.
Odczyt wejścia ALT i ograniczników mechanicznych
- Ustawić ramię mniej więcej w połowie drogi.
- Przełączyć mikroprzełączniki 13 i 14 do pozycji OFF.
- Nacisnąć i przytrzymać przycisk PROG przez około 3 sekundy.
- Centrala odczyta stan wejścia ALT/STOP i uruchomi sekwencję: pełne zamknięcie – pełne otwarcie – pełne zamknięcie.
- Jeśli po programowaniu zmieniono położenie krzywek wyłączników krańcowych, należy ponownie odczytać położenia ograniczników mechanicznych.
- Po próbach ruchu ustawić prędkość, siłę i spowalnianie za pomocą potencjometrów.
- Po zakończeniu ustawiania przełączyć mikroprzełączniki 13 i 14 do pozycji ON.
Po pomyślnym odczycie dioda LED OK miga na zielono mniej więcej raz na sekundę. Jeśli podczas normalnej pracy zmieni się ustawienie mikroprzełącznika lub potencjometru, centrala będzie korzystać z wcześniej zapisanych wartości, a dioda LED OK zasygnalizuje to pomarańczowym miganiem.
Mikroprzełączniki programujące 1–14
| Mikroprzełącznik / pozycja | Funkcja |
|---|---|
| 1 - 2 OFF - OFF |
Tryb ręczny. Ruch odbywa się tylko podczas aktywnego polecenia. |
| 1 - 2 ON - OFF |
Tryb półautomatyczny. Jedno polecenie uruchamia cały manewr otwierania lub zamykania. |
| 1 - 2 OFF - ON |
Tryb automatyczny. Polecenie otwiera szlaban, który zamknie się automatycznie po upływie ustawionego czasu pauzy. |
| 1 - 2 ON - ON |
Tryb automatyczny z funkcją zawsze zamykaj. Po awarii zasilania szlaban zacznie się zamykać, jeśli pozostał otwarty. |
| 3 ON |
Tryb wspólnoty mieszkaniowej. Podczas otwierania kolejne polecenia SbS lub OPEN są ignorowane aż do całkowitego otwarcia. Podczas zamykania kolejne polecenie zatrzymuje ruch i otwiera szlaban. |
| 3 OFF |
Funkcja wspólnoty mieszkaniowej jest wyłączona. |
| 4 ON |
Polecenie krokowe działa w cyklu Open - Close - Open - Close. |
| 4 OFF |
Polecenie krokowe działa w cyklu Open - Stop - Close - Stop. |
| 5 ON |
Wstępne miganie. Lampa ostrzegawcza zaczyna migać przed rozpoczęciem manewru: około 5 s w trybie automatycznym i 2 s w trybie ręcznym. |
| 5 OFF |
Wstępne miganie jest wyłączone. |
| 6 ON |
Lampa ostrzegawcza świeci lub miga podczas manewru, a także podczas przerwy przed automatycznym zamknięciem. |
| 6 OFF |
Lampa ostrzegawcza działa tylko podczas ruchu szlabanu. |
| 7 ON |
Zamknięcie zaraz po przejechaniu przez fotokomórki. Po zwolnieniu fotokomórek szlaban zamknie się po około 5 s. |
| 7 OFF |
Funkcja jest wyłączona. |
| 8 ON |
Wejście PHOTO działa również podczas otwierania. W trybie półautomatycznym lub automatycznym otwieranie zostanie wznowione po zwolnieniu fotokomórek. |
| 8 OFF |
Wejście PHOTO działa tylko podczas zamykania. |
| 9 - 10 OFF - OFF |
Wyjście OGI pełni funkcję kontrolki otwartego szlabanu, a wyjście CL — oświetlenia. |
| 9 - 10 ON - OFF |
Sygnalizacja świetlna jednokierunkowa i oświetlenie. OGI działa jako zielone światło, a CL nadal pełni funkcję oświetlenia. |
| 9 - 10 OFF - ON |
Sygnalizacja świetlna naprzemienna dla wjazdu i wyjazdu. OGI i CL sterują czerwonym lub zielonym światłem w zależności od kierunku i stanu szlabanu. |
| 9 - 10 ON - ON |
Sygnalizacja świetlna konfigurowana przez Oview. Domyślna logika przewiduje zielone światło przy otwartym szlabanie i czerwone przy zamkniętym. |
| 11 ON |
Szybkie zwolnienie przejazdu. Czasy przyspieszonego otwierania lub zamykania ustawia się przez Oview. |
| 11 OFF |
Funkcja szybkiego zwolnienia przejazdu jest wyłączona. |
| 12 ON |
Funkcja definiowana przez Oview; domyślnie test fotokomórek. Zacisk 7 służy jako wyjście 24 V do testowania fotokomórek. |
| 12 OFF |
Zacisk 7 jest stałym wyjściem 24 V dla akcesoriów. |
| 13 - 14 OFF - OFF |
Tryb testowania i regulacji. Centrala pracuje z bieżącymi wartościami potencjometrów i umożliwia regulację podczas testów. |
| 13 - 14 ON - ON |
Blokada programowania. Zapisuje i blokuje wartości potencjometrów oraz mikroprzełączników. |
| 13 - 14 ON - OFF lub OFF - ON |
Nieprawidłowa kombinacja. |
Wyjścia odbiornika radiowego
Wszystkie modele WIDE S, WIDE M i WIDE L mają wbudowany odbiornik radiowy oraz złącze SM dla odbiorników z rodziny OXI; przykładem aktualnego odbiornika wtykowego jest NICE OXIBD. Alternatywą o większym zasięgu jest NICE OXILR z technologią LoRa, który wymaga kompatybilnych pilotów NICE ON3ELR. Przy standardowym przypisaniu wyjścia odbiornika pełnią następujące funkcje:
| Wyjście odbiornika | Funkcja |
|---|---|
| 1 | SbS — polecenie krokowe |
| 2 | STOP |
| 3 | OPEN — otwieranie |
| 4 | CLOSE — zamykanie |
| 5 | CL — wyjście oświetlenia lub sygnalizacji świetlnej |
| 6 | Kanał radiowy 1 |
| 7 | Kanał radiowy 2 |
Funkcje specjalne NICE WIDE
| Funkcja | Opis |
|---|---|
| Funkcja zawsze zamykania | Jeśli wybrano tryb 1 - 2, ustawiając przełączniki w pozycji ON - ON, a po przywróceniu zasilania szlaban jest otwarty, centrala automatycznie rozpocznie zamykanie z wstępnym miganiem lampy ostrzegawczej. |
| Zamykanie po przejechaniu przez fotokomórki | Gdy mikroprzełącznik 7 jest w pozycji ON, w trybie automatycznym przerwa zostaje skrócona, a szlaban zamyka się około 5 sekund po zwolnieniu fotokomórek. |
| Sygnalizacja świetlna | Mikroprzełączniki 9 i 10 zmieniają funkcję wyjść OGI i CL. Wyjścia mogą pełnić funkcję kontrolki, oświetlenia, sygnalizacji świetlnej jednokierunkowej lub sygnalizacji naprzemiennej dla wjazdu i wyjazdu. |
| Wymuszony ruch w trybie czuwakowym | Jeśli któreś urządzenie zabezpieczające blokuje ruch, centrala umożliwia wymuszenie ruchu przez przytrzymanie polecenia. Tryb ten jest przeznaczony do sytuacji serwisowych lub awaryjnych. |
| Sygnalizacja konieczności konserwacji | Centrala może sygnalizować konieczność konserwacji na podstawie liczby wykonanych manewrów. Próg ustawia się przez Oview. |
Rozwiązywanie problemów i diagnostyka
Położenie diod OK i R oraz kontrolek wejść na płycie sterującej.
Podstawowe usterki
| Problem | Przyczyna i kontrola |
|---|---|
| Pilot nie steruje szlabanem, a jego dioda LED nie świeci. | Przyczyna: Rozładowana bateria w pilocie. Kontrola: Sprawdzić i wymienić baterię w pilocie. |
| Dioda LED na pilocie świeci, ale szlaban nie reaguje. | Przyczyna: Pilot nie jest zapisany w odbiorniku. Kontrola: Sprawdzić zapisanie pilota zgodnie z częścią osobny artykuł o parowaniu pilotów. |
| Szlaban nie reaguje na żadne polecenie. | Przyczyna: Brak zasilania lub uszkodzony bezpiecznik. Kontrola: Sprawdzić zasilanie sieciowe oraz bezpieczniki F1 i F2. |
| Ruch się nie rozpoczyna, a lampa sygnalizacyjna nie miga. | Przyczyna: Centrala sterująca nie otrzymuje polecenia. Kontrola: Sprawdzić diodę LED wejścia SbS lub sygnalizację odbiornika. Po wydaniu polecenia radiowego dioda LED OK powinna szybko mignąć dwa razy. |
| Szlaban rusza, a następnie zmienia kierunek ruchu. | Przyczyna: Zbyt nisko ustawiona siła lub niewłaściwie wyważone ramię. Kontrola: Sprawdzić wyważenie ramienia oraz ustawienie potencjometrów Force i Low Force. |
| Szlaban porusza się powoli lub nie rusza z położenia krańcowego. | Przyczyna: Centrala sterująca nie ma prawidłowo zapamiętanych położeń krańcowych. Kontrola: Sprawdzić wyłączniki krańcowe i ponownie odczytać położenia ograniczników. |
| Szlaban porusza się w przeciwnym kierunku. | Przyczyna: Odwrotne podłączenie silnika. Kontrola: Sprawdzić kierunek ruchu i złącze silnika. |
Diagnostyka za pomocą migania diody LED OK
| Miganie diody LED OK | Znaczenie i kontrola |
|---|---|
| Nie świeci | Usterka lub brak zasilania centrali sterującej. Kontrola: Sprawdzić zasilanie i bezpieczniki. |
| Świeci światłem ciągłym | Poważna nieprawidłowość w działaniu centrali sterującej. Kontrola: Spróbować odłączyć zasilanie i włączyć je ponownie; jeśli problem nie ustąpi, sprawdzić centralę sterującą. |
| Miga raz na sekundę | Prawidłowy stan. Kontrola: Centrala sterująca działa prawidłowo. |
| 2 szybkie mignięcia i przerwa | Zadziałanie fotokomórki. Kontrola: Sprawdzić wejścia PHOTO i PHOTO 2 oraz przestrzeń przejazdu. |
| 3 szybkie mignięcia i przerwa | Zadziałanie układu wykrywania przeszkód między wyłącznikami krańcowymi. Kontrola: Sprawdzić wyważenie ramienia i ustawienie siły. |
| 4 szybkie mignięcia i przerwa | Zadziałanie wejścia ALT/STOP. Kontrola: Sprawdzić obwód STOP i podłączone urządzenia zabezpieczające. |
| 5 szybkich mignięć i przerwa | Problem ze sprzętowym układem sterowania silnikiem. Kontrola: Odczekać około 30 s, wydać nowe polecenie, a w razie potrzeby odłączyć i ponownie podłączyć zasilanie. |
| 6 szybkich mignięć i przerwa | Przekroczony limit temperatury. Kontrola: Odczekać, aż centrala sterująca ostygnie. |
Kontrolne diody LED wejść
| Dioda LED | Znaczenie stanu |
|---|---|
| STOP | Zgaszona: Wejście STOP jest aktywne lub obwód jest przerwany. Świeci: Prawidłowy stan wejścia STOP. |
| PH | Zgaszona: Zadziałanie fotokomórki PHOTO. Świeci: Prawidłowy stan wejścia PHOTO. |
| PH2 | Zgaszona: Zadziałanie fotokomórki PHOTO 2. Świeci: Prawidłowy stan wejścia PHOTO 2. |
| SbS | Zgaszona: Wejście polecenia krokowego nie jest aktywne. Świeci: Wejście SbS jest aktywne. |
| OP | Zgaszona: Wejście OPEN nie jest aktywne. Świeci: Wejście OPEN jest aktywne. |
| CL | Zgaszona: Wejście CLOSE nie jest aktywne. Świeci: Wejście CLOSE jest aktywne. |
| FCA | Zgaszona: Zadziałał wyłącznik krańcowy otwierania, ramię jest otwarte. Świeci: Ramię nie znajduje się przy wyłączniku krańcowym otwierania. |
| FCC | Zgaszona: Zadziałał wyłącznik krańcowy zamykania, ramię jest zamknięte. Świeci: Ramię nie znajduje się przy wyłączniku krańcowym zamykania. |
Żywotność szlabanu NICE WIDE
Instrukcja obsługi szlabanów NICE WIDE podaje orientacyjną żywotność wynoszącą do 500 000 cykli roboczych. Rzeczywista żywotność zależy od warunków użytkowania, długości ramienia, zamontowanych na nim akcesoriów oraz częstotliwości zadziałania urządzeń zabezpieczających podczas cyklu.
| Czynnik | S | M | L |
|---|---|---|---|
| Zapylone lub piaszczyste środowisko | 10 % | 10 % | 10 % |
| Środowisko zasolone | 10% | 10% | 10% |
| Aluminiowa podpora ramienia pod szlabanem | 5% | 5% | 5% |
| Ruchoma podpora ramienia | - | 15% | 15% |
| Temperatura otoczenia powyżej 40 °C lub poniżej 0 °C | 5% | 5% | 5% |
| Manewr przerwany przez fotokomórkę | 10% | 15% | 15% |
| Manewr przerwany przez wejście STOP | 10% | 15% | 15% |
| Trymer prędkości ustawiony powyżej 50% | 10% | 10% | 15% |
| Trymer siły ustawiony powyżej 50% | 5% | 10% | 10% |
Procenty sumują się. Im wyższy jest wynikowy wskaźnik obciążenia, tym mniejsza jest przewidywana liczba cykli pracy. Przy wskaźniku obciążenia wynoszącym około 30% żywotność szacuje się na około 200 000 cykli.
Akumulator awaryjny, fotokomórki i oświetlenie
Do zasilania awaryjnego szlabanów WIDE S, WIDE M i WIDE L przeznaczony jest NICE PS324 z wbudowanym układem ładowania. Umożliwia pracę awaryjną w przypadku przerwy w dostawie prądu; liczba cykli zależy od stanu akumulatora i obciążenia zestawu.
Fotokomórki bezpieczeństwa podłącza się do wejść PHOTO i PHOTO 2. Przy ustawieniach standardowych wejście PHOTO reaguje podczas zamykania; przy włączonym mikroprzełączniku 8 może reagować również podczas otwierania. Jeśli mikroprzełącznik 12 znajduje się w pozycji ON, zacisk 7 służy do testowania fotokomórek.
Lampę ostrzegawczą podłącza się do wyjścia LIGHT. Wyjścia CL i OGI można wykorzystać jako oświetlenie, lampkę sygnalizującą otwarcie szlabanu lub do sterowania sygnalizacją świetlną, w zależności od ustawienia mikroprzełączników 9 i 10. Moc jednego wyjścia do lampki sygnalizacyjnej lub sygnalizacji świetlnej wynosi maksymalnie 10 W.
Kompatybilne lampy do ramienia: do WIDE S i WIDE M NICE XBA4; do WIDE L NICE XBA6 lub NICE XBA18 w zależności od długości zestawu. Po montażu ponownie sprawdź wyważenie ramienia.
Prowadzenie przewodu przez uchwyt i ramię. Przy podłączaniu do zacisków 3 i 4 zachowaj biegunowość.
Ręczne odblokowanie szlabanu NICE WIDE
W przypadku awarii zasilania lub prac serwisowych szlaban można odblokować kluczem i ręcznie przesunąć ramię.
WIDE S odblokowuje się, obracając klucz o 180°; WIDE M i WIDE L — o 90°.
- Odsuń osłonę zamka.
- Włóż klucz odblokowujący.
- W przypadku WIDE S obróć klucz o 180°, a w przypadku WIDE M i WIDE L — o 90°.
- Ręcznie przesuń ramię do żądanej pozycji.
- Aby zablokować, obróć klucz z powrotem, wyjmij go i zamknij osłonę zamka.
Zamówienia i doradztwo techniczne
Zapytaj o podłączenie lub dobór zestawu
Jeśli nie znalazłeś potrzebnych informacji, napisz do nas na adres [email protected]. Pomożemy Ci dobrać szlaban, ramię, sprężynę, elementy bezpieczeństwa oraz akcesoria.
Dane potrzebne do doboru zestawu
- szerokość światła przejazdu i wymaganą długość ramienia,
- przewidywaną liczbę cykli na godzinę,
- listę elementów montowanych na ramieniu: lamp, gumowej osłony, podpory pod szlaban lub ruchomej podpory,
- wymagany sposób sterowania i elementy bezpieczeństwa.
Uwaga techniczna: Podłączenie elektryczne, ustawienie siły i kontrolę elementów bezpieczeństwa musi przeprowadzić wykwalifikowana osoba, zgodnie z konkretną instalacją i obowiązującymi przepisami.
