Mam mało miejsca na samonośną bramę przesuwną. Jakie mam możliwości?
Brakuje Ci miejsca przy ogrodzeniu na odsunięcie bramy samonośnej? Ważne jest, czy brakuje miejsca na przeciwwagę, na całe skrzydło, czy też brama musi skręcać za róg podczas otwierania. W zależności od tego możesz wybrać odpowiednie rozwiązanie.
Szybki wybór w zależności od działki
Bez szyny w świetle przejazdu
- Brakuje miejsca na przeciwwagę: Intelligate.
- Skrzydła mają chować się jedno za drugim: brama samonośna teleskopowa.
- Masz miejsce po obu stronach wjazdu: dwie bramy przeciwbieżne.
Z szyną w świetle przejazdu
- Całe skrzydło się zmieści, ale bez przeciwwagi: klasyczna brama szynowa.
- Potrzebujesz krótszego miejsca na odsunięcie: brama szynowa teleskopowa.
- Brama ma skręcać za róg: brama łukowa Radius.
Inną możliwością jest zmniejszenie wymaganej szerokości przejazdu. Wyjaśnienie dotyczące przeciwwagi i orientacyjny sposób obliczeń znajdziesz w sekcji Ile miejsca potrzebuje klasyczna brama samonośna.
Co najpierw zmierzyć
- Szerokość przejazdu: wolny otwór, który brama ma odsłonić po otwarciu.
- Miejsce na odsunięcie: odległość od krawędzi przejazdu do najbliższej przeszkody. Zmierz zarówno lewą, jak i prawą stronę.
- Miejsce wzdłuż ogrodzenia: przy bramie teleskopowej miejsce jest potrzebne również na skrzydła składane jedno obok drugiego.
- Kształt i nawierzchnia działki: Zaznacz narożnik, spadek terenu, murki i miejsca, którymi może przebiegać szyna.
Rozwiązania samonośne bez szyny w świetle przejazdu
1. Brama samonośna z krótką przeciwwagą Intelligate
Kiedy warto ją rozważyć: chcesz bramę samonośną, ale nie masz już miejsca na standardową przeciwwagę.
Intelligate wykorzystuje specjalny teleskopowy układ jezdny i odmienny rozkład sił. Dzięki temu przeciwwaga bramy samonośnej może być znacznie krótsza, a brama nadal działa bez szyny w świetle przejazdu.
Co należy uwzględnić: konkretny zestaw dobierz do szerokości przejazdu, masy bramy i wymiarów wymaganych do jej pełnego otwarcia.
2. Brama samonośna teleskopowa
Kiedy warto ją rozważyć: musisz skrócić miejsce potrzebne do odsunięcia bramy i chcesz zachować przejazd bez szyny.
Bramę tworzą dwa lub trzy skrzydła samonośne. Podczas otwierania poruszają się jednocześnie i chowają jedno obok drugiego po jednej stronie. Dzięki temu wymagane miejsce jest krótsze niż w przypadku standardowej, jednoczęściowej bramy samonośnej.
Co należy uwzględnić: potrzebne jest również miejsce na przeciwwagi, wózki nośne i nakładanie się poszczególnych skrzydeł. Przekładnia teleskopowa musi zsynchronizować ich ruch. Wymiar potrzebny do odsunięcia ustal na podstawie rysunku wybranego zestawu, a nie przez proste podzielenie szerokości przejazdu przez liczbę skrzydeł.
Zobacz zestawy i komponenty do bramy samonośnej teleskopowej
3. Dwie przeciwbieżne bramy samonośne
Kiedy warto je rozważyć: po jednej stronie brakuje Ci miejsca, ale możesz wykorzystać przestrzeń po obu stronach wjazdu.
Przejazd zamykają dwie bramy samonośne. Jedna odsuwa się w lewo, a druga w prawo. Przy równym podziale każda zasłania połowę przejazdu.
Co należy uwzględnić: każda brama wymaga własnej przeciwwagi, wózków nośnych i fundamentu. W przypadku automatyki wybierz napędy obsługujące synchronizację bram przeciwbieżnych i sprawdź sposób podłączenia dla konkretnych modeli.
Rozwiązania z szyną w świetle przejazdu
4. Klasyczna brama szynowa
Kiedy warto ją rozważyć: wzdłuż przejazdu zmieści się całe skrzydło, ale nie ma już miejsca na przeciwwagę bramy samonośnej.
Brama porusza się na rolkach po szynie, dlatego nie potrzebuje przeciwwagi. Podczas otwierania całe skrzydło nadal odsuwa się jednak w jednej linii.
Co należy uwzględnić: szyna przebiega przez przejazd i wzdłuż toru odsuwania bramy. Do wymiaru skrzydła dodaj zapas na prowadzenie, ograniczniki i montaż, zgodnie z konkretnym projektem.
5. Teleskopowa brama szynowa
Kiedy warto ją rozważyć: nie masz miejsca na odsunięcie całego skrzydła, a szyna w świetle przejazdu Ci nie przeszkadza.
Dwa, trzy lub cztery skrzydła podczas otwierania chowają się jedno obok drugiego. W przeciwieństwie do teleskopowej bramy samonośnej skrzydła są podparte rolkami poruszającymi się po szynach, więc nie wymagają przeciwwag samonośnych.
Co należy uwzględnić: oprócz miejsca na odsunięcie potrzebujesz przestrzeni na skrzydła ustawione równolegle oraz ich prowadzenie. Większa liczba skrzydeł może skrócić odsunięty zestaw, ale oznacza więcej komponentów i bardziej skomplikowany montaż. Dokładne wymiary ustal na podstawie rysunku wybranego zestawu.
Wybierz komponenty w zależności od liczby skrzydeł: dwuskrzydłowa, trzyskrzydłowa lub czteroskrzydłowa brama szynowa teleskopowa.
Zobacz wszystkie zestawy i komponenty do teleskopowej bramy szynowej
6. Szynowa brama łukowa Radius
Kiedy warto ją rozważyć: bramy nie można odsuwać prosto wzdłuż ogrodzenia, ale może ona skręcać za róg w głąb działki.

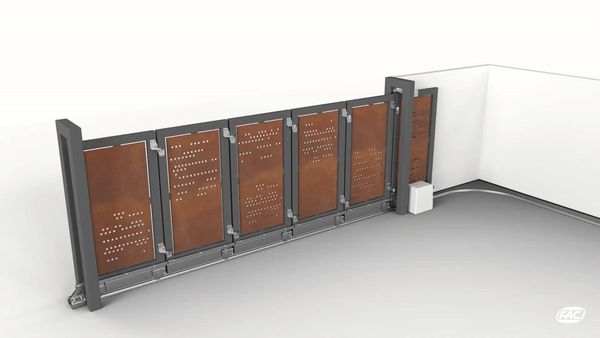

Radius składa się z kilku segmentów połączonych zawiasami. Podczas otwierania poruszają się po zakrzywionej szynie i stopniowo skręcają, tworząc łuk. W przeciwieństwie do bramy teleskopowej segmenty nie układają się obok siebie, lecz przesuwają jeden za drugim po torze szyny.
Co należy uwzględnić: wolna musi być cała trasa, łącznie z łukiem i przestrzenią za nim. Promień szyny określa odpowiednią długość segmentów oraz dobór rolek i prowadzenia.
7. Zmniejszenie wymaganej szerokości przejazdu
Jeśli wystarczy Ci węższy wjazd, możesz zmniejszyć otwór w konstrukcji, na przykład przedłużając ogrodzenie. Brama będzie wtedy zasłaniać mniejszą szerokość i będzie potrzebować mniej miejsca na odsunięcie.
Inną możliwością jest pozostawienie otworu i zaprojektowanie bramy, która nie odsłoni go w całości. W takim przypadku uwzględnij tylko rzeczywistą szerokość wolnego przejazdu. Skrzydło ani jego mocowanie nie mogą przeszkadzać w przejeździe pojazdu.
Inne często omawiane kwestie przy budowie bramy przesuwnej
Ile miejsca potrzebuje klasyczna brama samonośna
Brama samonośna oprócz części zasłaniającej przejazd ma również przeciwwaga. Ta część pozostaje obok światła wjazdu i umożliwia rozmieszczenie wózków jezdnych. Dlatego całkowita długość skrzydła jest większa niż szerokość samego wjazdu.
Długość przeciwwagi i rozstaw wózków wpływają na obciążenie systemu nośnego oraz płynność pracy bramy. Ich wymiary dobieraj do zastosowanych okuć, szerokości światła wjazdu, masy i konstrukcji bramy. Sam mocniejszy napęd nie rozwiąże problemu źle zaprojektowanej mechaniki.
Orientacyjny przykład dla światła wjazdu 4 m: przy współczynniku 1,4 i dodatku 0,2 m całkowita długość skrzydła wynosi 4 m × 1,4 + 0,2 m = 5,8 m. To obliczenie poglądowe dla klasycznej bramy samonośnej, a nie wymiar montażowy dla każdego zestawu. Nie stosuj tego wzoru do Intelligate ani do rozwiązań teleskopowych.
Przed produkcją porównaj dostępną przestrzeń z rysunkiem konkretnego zestawu. Uwzględnij zakładkę przy słupkach, prowadzenie, ograniczniki i napęd.
Pomożemy dobrać odpowiednie rozwiązanie
Przygotuj szkic z szerokością światła wjazdu, wolnym miejscem po obu stronach i przeszkodami. Dołącz zdjęcie wjazdu, planowane wypełnienie oraz przybliżoną masę bramy, jeśli ją znasz. Na podstawie tych danych możemy porównać odpowiednie systemy i potrzebne komponenty.
