Mocowanie bramy przesuwnej
Mocowanie bramy przesuwnej jest:
- niezbędne do prawidłowego działania i przesuwania bramy przesuwnej
- zapewnia nie tylko prostoliniowy ruch skrzydła, ale także jego wypoziomowanie w pionie
- przenosi siły działające na konsolę bramy na betonowy fundament, dlatego musi mieć odpowiednio dobrane wymiary

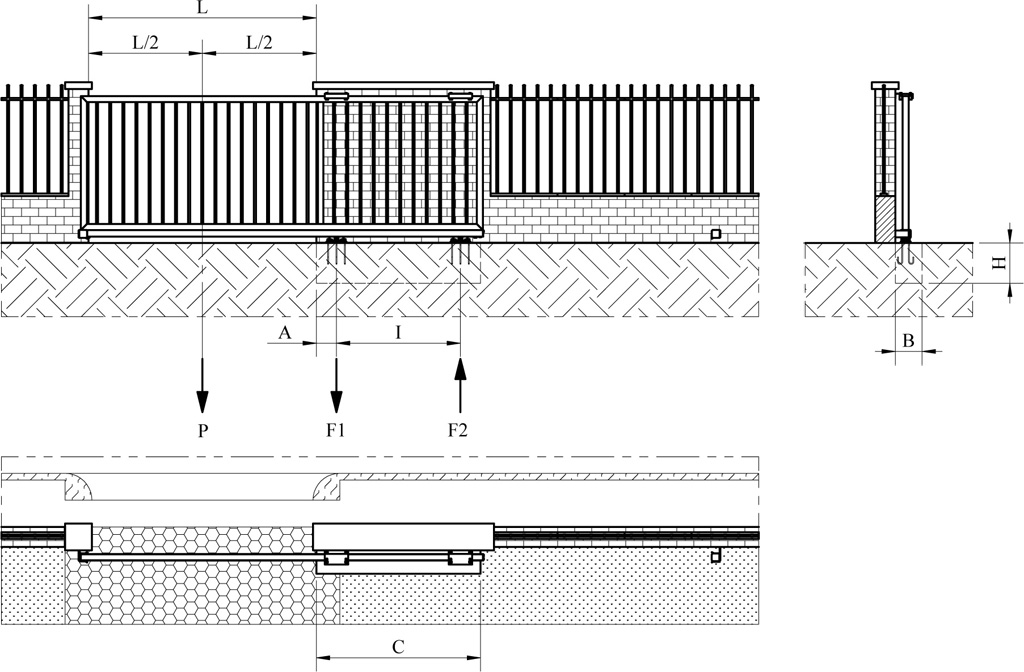

Legenda do schematu:
A – odległość między środkiem wózka 1 a początkiem przejazdu L (w m)
B – szerokość betonowego fundamentu (w m)
C – długość betonowego fundamentu (w m)
H – głębokość betonowego fundamentu (w m)
I – odległość między środkami wózków (w m)
L – szerokość światła bramy (w m)
L/2 – połowa szerokości światła L (w m)
P – ciężar bramy działający w połowie szerokości światła
F1 – siła nacisku działająca na wózek 1 (w kg)
F2 – siła naciągu działająca na wózek 2 (w kg)
Y – gęstość objętościowa betonu (2400kg/m3)
W – ciężar betonowego fundamentu (w kg)
Obliczanie maksymalnego obciążenia wózka F1 i F2
Wzór
Przykład
Obliczanie odległości I między środkami wózków
Wzór
Przykład
Obliczanie ciężaru betonowego fundamentu W i jego długości C
Wzór
Przykład
W przygotowaniu. Jeśli potrzebujesz porady, napisz do nas na adres [email protected].
