Podstawa słupa z luźną płytą górną
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
w magazynie
15,30 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,51 kg |
w magazynie
16,65 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,58 kg |
w magazynie
21,08 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,97 kg |
w magazynie
42,32 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,17 kg |
w magazynie
34,25 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,31 kg |
w magazynie
32,73 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,35 kg |
w magazynie
39,57 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,53 kg |
Opis produktu Podstawa słupa z luźną płytą górną
|
Statyczna spawana dwuczęściowa podstawa kotwiąca słupa z możliwością regulacji wysokości znajduje zastosowanie do kotwienia ściskanych słupów drewnianych lub filarów do podłoża za pomocą stalowych kołków rozporowych lub śrub o średnicy 10 mm.
Do mocowania filaru służą gwoździe wypukłe o średnicy 4 mm lub śruby o średnicy 10 mm. Dostępne średnice prętów gwintowanych to M16, M20 i M24.
Podstawa filaru jest ocynkowana galwanicznie. |
 |
Zestawienie wariantów wymiarowych kotwiących podstaw filarów z luźną płytką górną
| Pręt gwintowany | Wysokość | Płytka górna 80x80 | Płytka górna 110x110 | |
|---|---|---|---|---|
| M16 | 100 | TK-81PP14 | — | — |
| 160 | TK-81PP16 | — | — | |
| M20 | 200 | — | TK-81PP12 | — |
| M24 | 200 | — | TK-81PP6 | TK-81PP7 |
| 250 | — | TK-81PP10 | TK-81PP9 | |
| Podstawa 80x80 | Podstawa 110x110 | |||
Przykład zastosowania podstawy filaru z luźną płytką górną

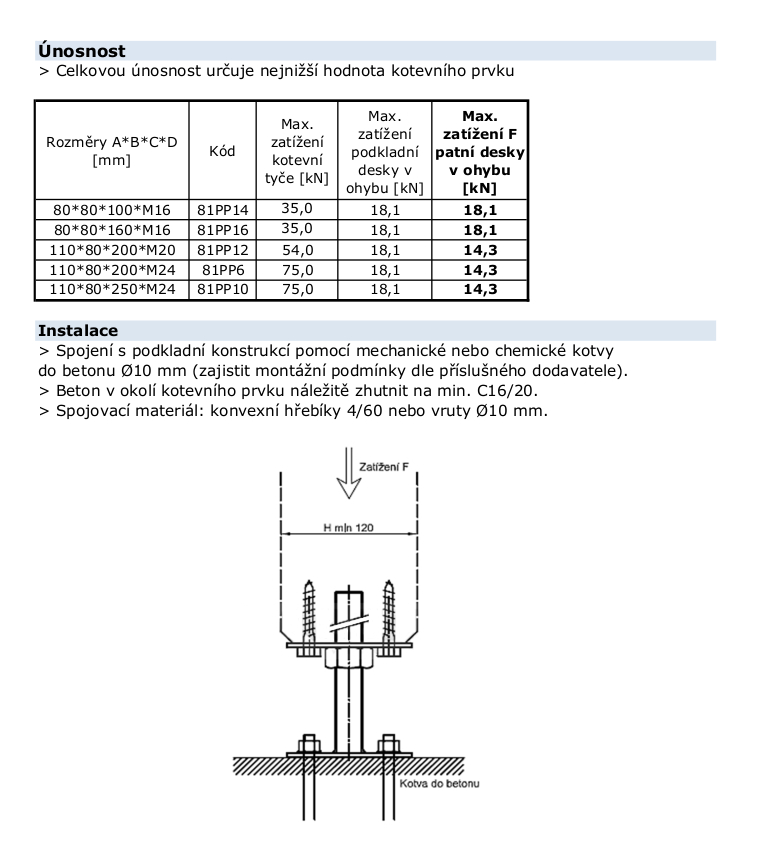

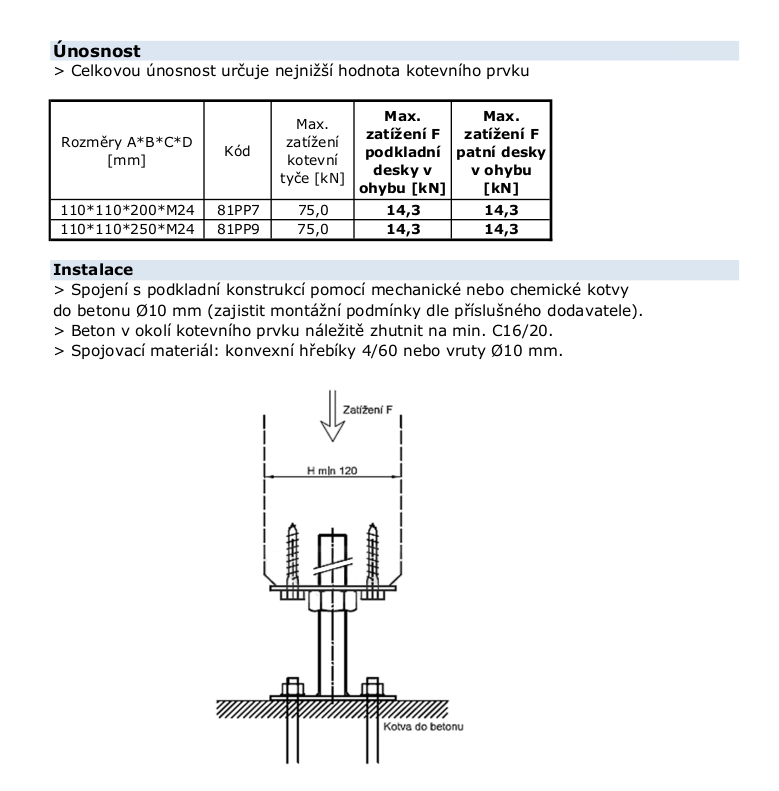

Nośność podstawy filaru z luźną płytką górną
Nośność podstawy określa się na podstawie nośności poszczególnych płytek. Nośność pręta gwintowanego jest znacznie większa niż nośność płytek, dlatego nie wpływa na nośność podstawy.
Zalecane elementy mocujące to gwoździe wypukłe 4x60 mm, lub wkręty konstrukcyjne do słupa. Do podłoża należy użyć kotew segmentowych.
Podstawa kotwiąca jest przeznaczona do mocowania ściskanych słupów i filarów do poziomej konstrukcji nośnej z odsunięciem elementu drewnianego.

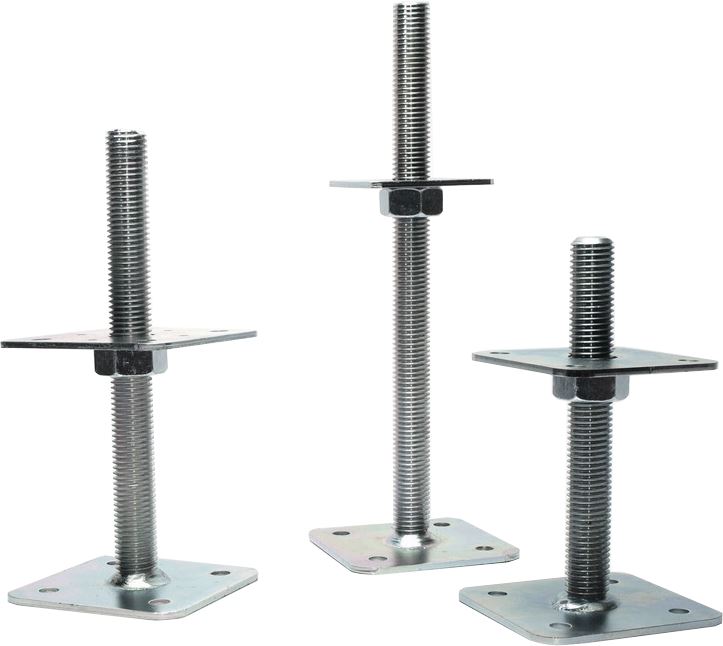

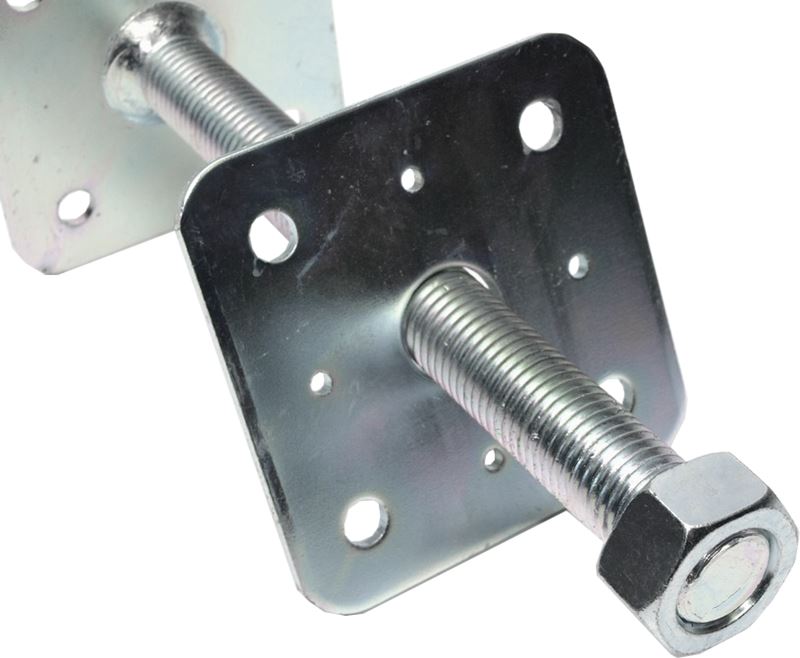

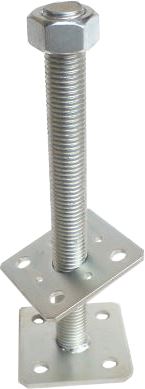

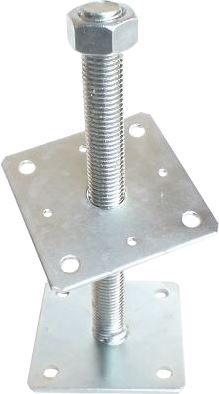

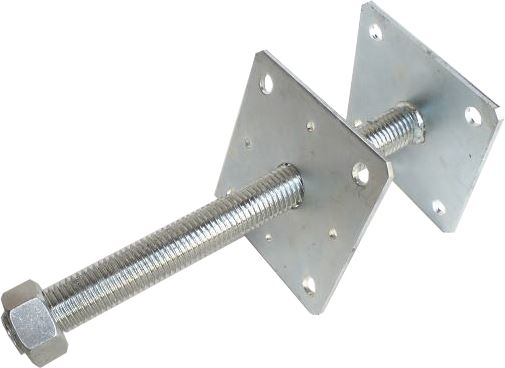

Galeria zdjęć podstawy filaru z luźną płytką górną
 |
 |
 |
 |
 |
