Podstawa słupa ze stałą płytą górną
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
w magazynie
15,64 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,52 kg |
w magazynie
16,42 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,60 kg |
w magazynie
21,30 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,98 kg |
w magazynie
30,60 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,18 kg |
w magazynie
38,51 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,32 kg |
w magazynie
29,20 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,36 kg |
w magazynie
33,01 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,50 kg |
w magazynie
43,55 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 110 | 330 | M24 | 110×110 | 1,73 kg |
w magazynie
84,69 zł z VAT
| A [mm] |
H [mm] |
M [gwint] |
Dolna płyta [mm×mm] |
Masa |
|---|---|---|---|---|
| 110 | 250 | M27 | 160×160 | 2,74 kg |

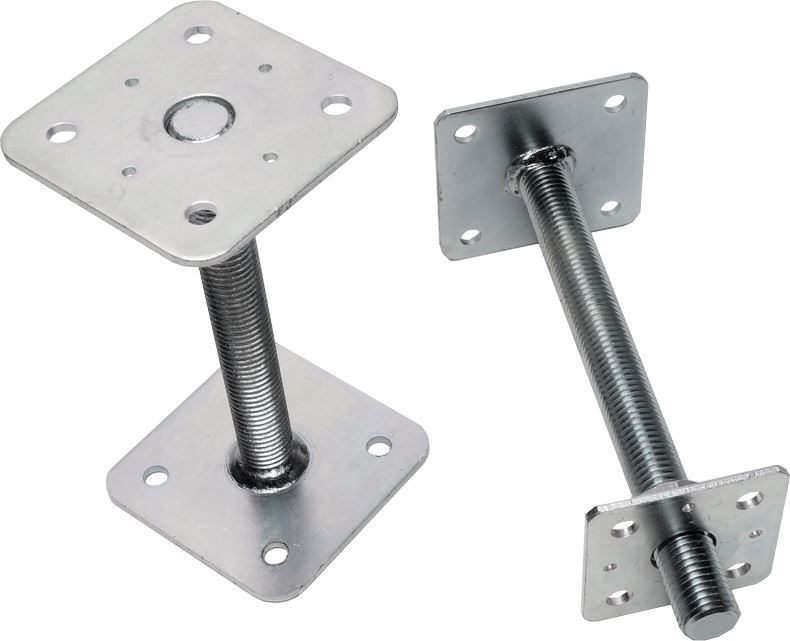

Opis produktu Podstawa słupa ze stałą płytą górną
|
Statyczna, spawana, dwuczęściowa podstawa kotwiąca słupa z możliwością regulacji wysokości znajduje zastosowanie do kotwienia drewnianych słupów i filarów ściskanych do podłoża za pomocą stalowych kotew lub śrub o średnicy 10 mm.
Jako elementy mocujące słup służą gwoździe wypukłe o średnicy 4 mm lub śruby o średnicy 10 mm. Dostępne średnice prętów gwintowanych to M16, M20, M24 i M27.
Podstawa słupa jest ocynkowana galwanicznie. |
 |
Zestawienie wariantów wymiarowych kotwiących podstaw słupa ze stałą płytą górną
| Pręt gwintowany | Wysokość | Płyta górna 80x80 | Płyta górna 110x110 | ||
|---|---|---|---|---|---|
| M16 | 100 | TK-81PP13 | — | — | — |
| 160 | TK-81PP15 | — | — | — | |
| M20 | 200 | — | TK-81PP11 | — | — |
| M24 | 200 | — | TK-81PP5 | TK-81PP1 | — |
| 250 | — | TK-81PP8 | TK-81PP2 | — | |
| 330 | — | — | TK-81PP3 | — | |
| M27 | 250 | — | — | — | TK-81PP17 |
| Płyta podstawy 80x80 | Płyta podstawy 110x110 | Płyta podstawy 110x110 | Płyta podstawy 160x160 | ||

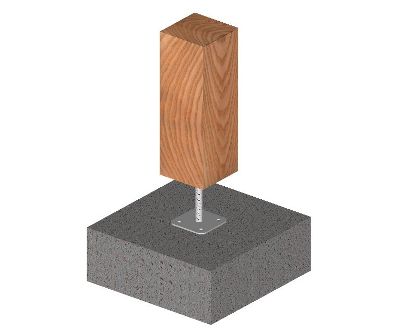

Przykład zastosowania podstawy słupa ze stałą płytą górną
Doskonale sprawdza się przy montażu na podłożu, na którym punkty kotwienia znajdują się na różnych wysokościach. Zastosowanie podstawy kotwiącej słupa jest korzystne przede wszystkim tam, gdzie ze względów estetycznych nie nadają się podstaw typu U, lub podstaw kotwiących typu L. Alternatywą może być wpuszczana podstawa kotwiąca typu T.

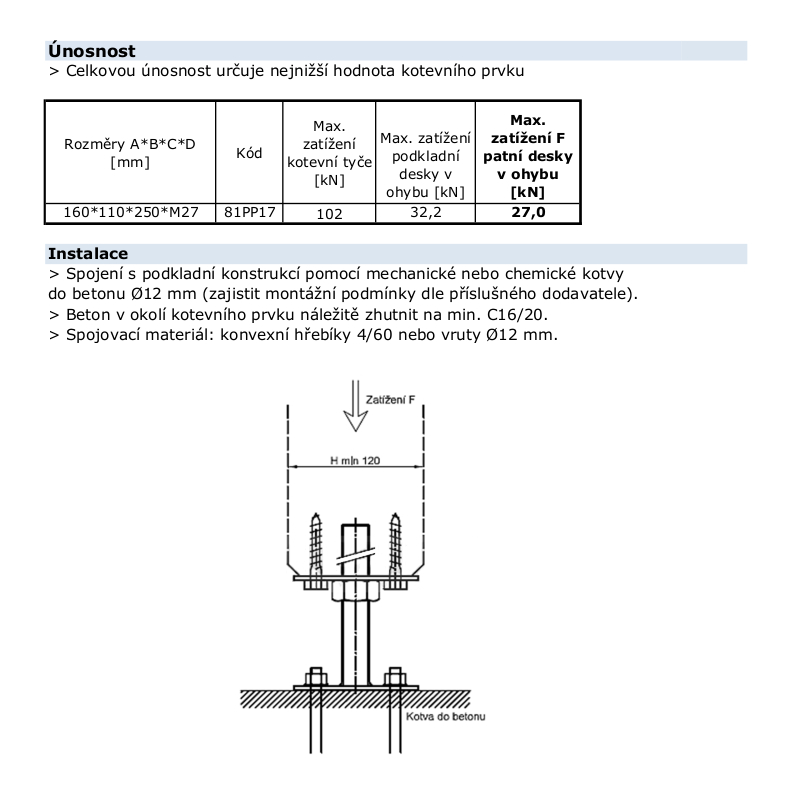

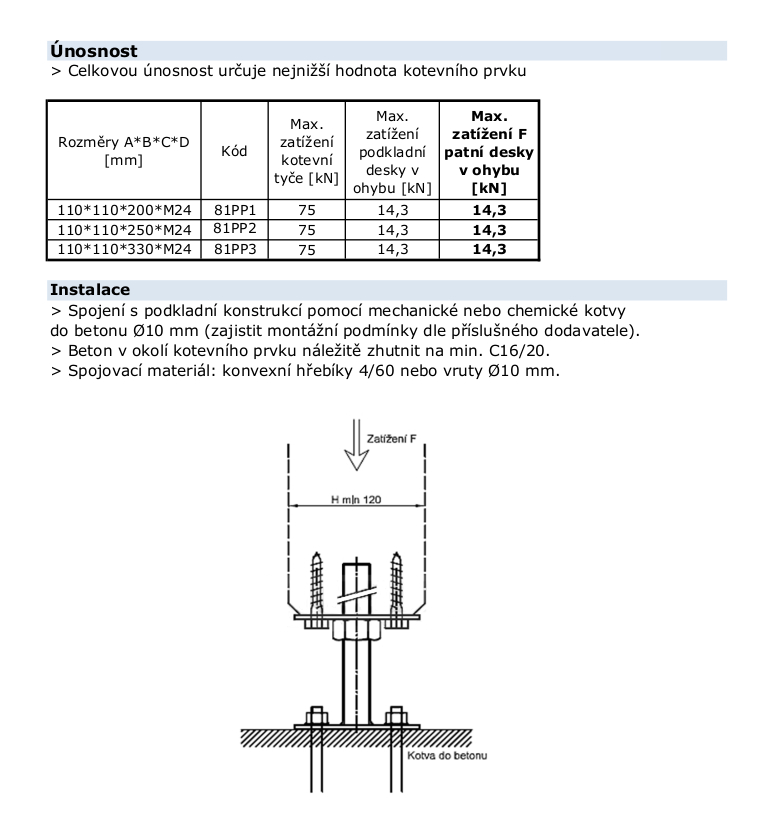

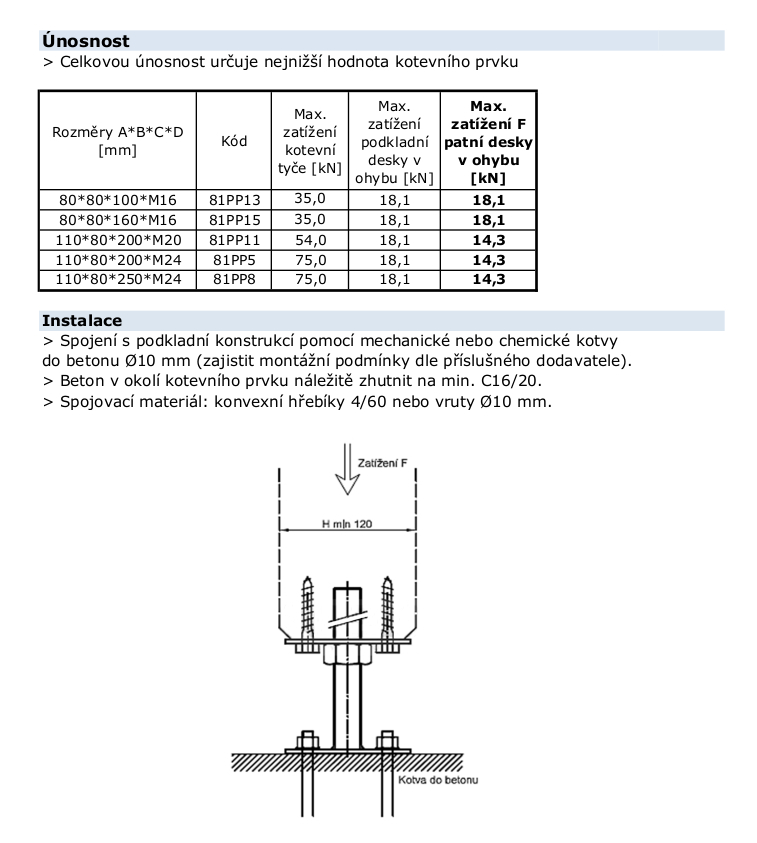

Nośność podstawy słupa ze stałą płytą górną
Nośność podstawy określa się na podstawie nośności poszczególnych płyt. Nośność pręta gwintowanego jest znacznie większa niż nośność płyt, dlatego nie wpływa na nośność podstawy.
Zalecane elementy mocujące to gwoździe wypukłe 4x60 mm, lub wkręty konstrukcyjne do słupa. Do podłoża należy użyć kotew segmentowych.

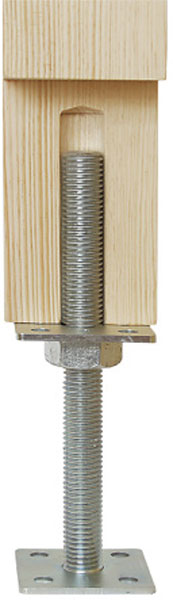

Podstawa kotwiąca służy do mocowania słupów i filarów ściskanych do poziomej konstrukcji nośnej, z odsunięciem elementu drewnianego.

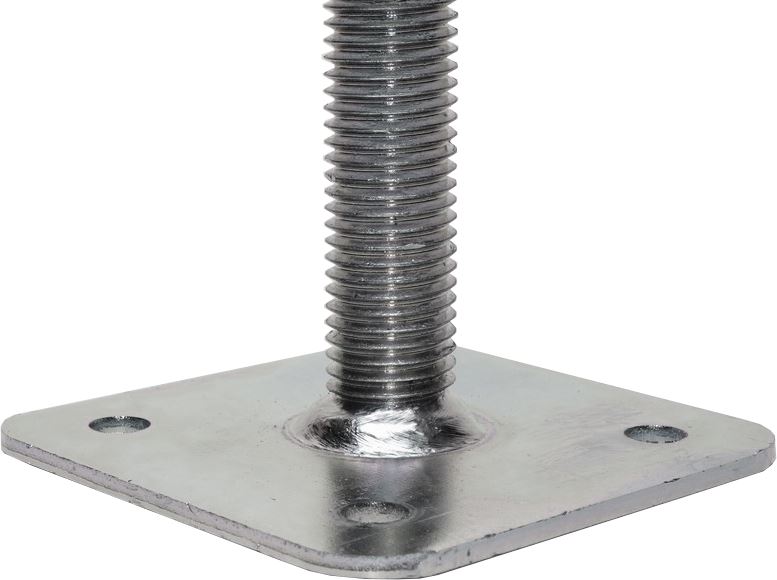

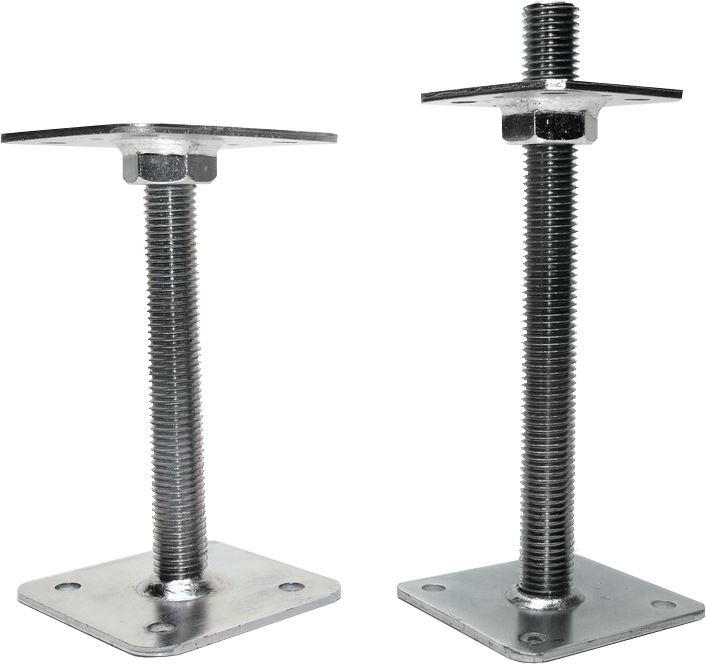

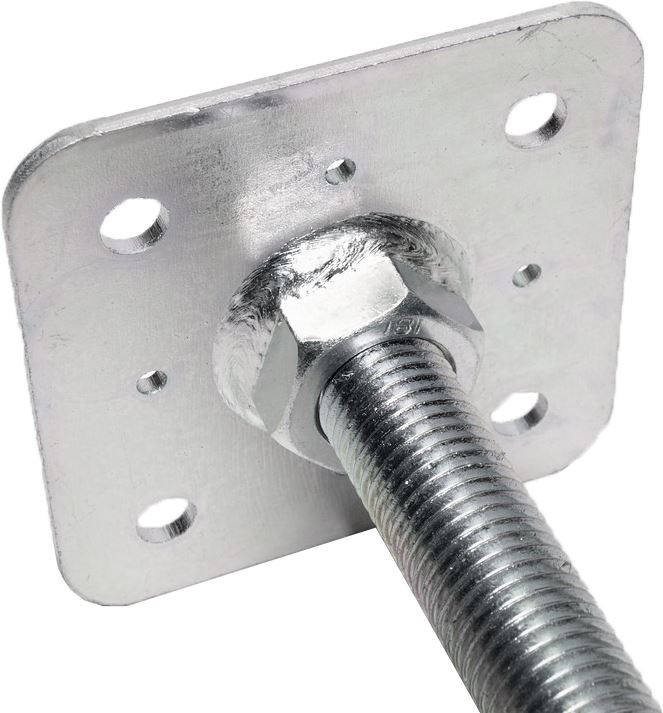

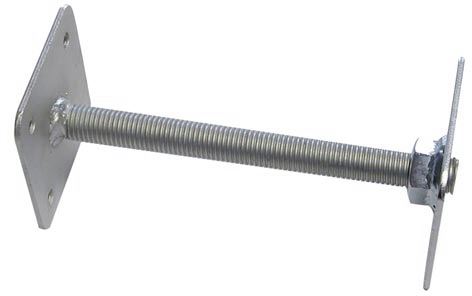

Galeria zdjęć podstawy słupa ze stałą płytą górną
 |
 |
 |
 |
 |
