Podłączenie fotokomórek do napędu NICE Road
Napędy NICE Road wykorzystują technologię klasycznego połączenia obwodowego, dzięki czemu są zasadniczo kompatybilne ze wszystkimi fotokomórkami przekaźnikowymi z zasilaniem 24 V. Napędy Road nie są kompatybilne z fotokomórkami wykorzystującymi technologię BlueBus.
Fotokomórki zawsze występują w parze: nadajnik TX + odbiornik RX. Fotokomórki dzielą się na trzy rodzaje:
- Obie fotokomórki przewodowe (nadajnik TX i odbiornik RX). Najczęściej używane modele to BF, EPM i EPS, a także EPL, F210, ewentualnie starsze, obecnie niedostępne modele MOF, FE, FI.
- Jedna fotokomórka przewodowa, druga bezprzewodowa, zasilana baterią. Model FT210.
- Fotokomórka z reflektorem. Jedyny model to EPMOR.
Jest jeszcze:
- Sposób podłączenia kilku par fotokomórek
- Podłączenie fotokomórek zabezpieczających przestrzeń, w której przesuwa się brama
Przed podłączeniem fotokomórek odłącz napęd od zasilania. Jeśli nie podłączasz fotokomórek, wykonaj mostek między zaciskami 1 i 5 na centrali sterującej.
Podłączenie przewodowych fotokomórek
Fotokomórkę TX podłącza się przewodem 2×0,5 mm2, fotokomórkę RX podłącza się przewodem 4×0,5 mm2. Teoretycznie można wykonać mostek wewnątrz fotokomórki i podłączyć fotokomórkę RX przewodem trzyżyłowym.
W przeszłości napędy Road były dostarczane z różnymi centralami sterującymi:
| RBA0 | RBA4 | RBA4/A | RBA4R10 |
|---|
Oprócz innych zmian, między centralą sterującą RBA4 a RBA4/A zmieniono polaryzację zasilania fotokomórek, dlatego
- jeśli podłączasz fotokomórki do centrali sterującej RBA4R10 i RBA4/A,
użyj nowego schematu, - jeśli podłączasz fotokomórki do centrali sterującej RBA4 i RBA0,
użyj starego schematu.

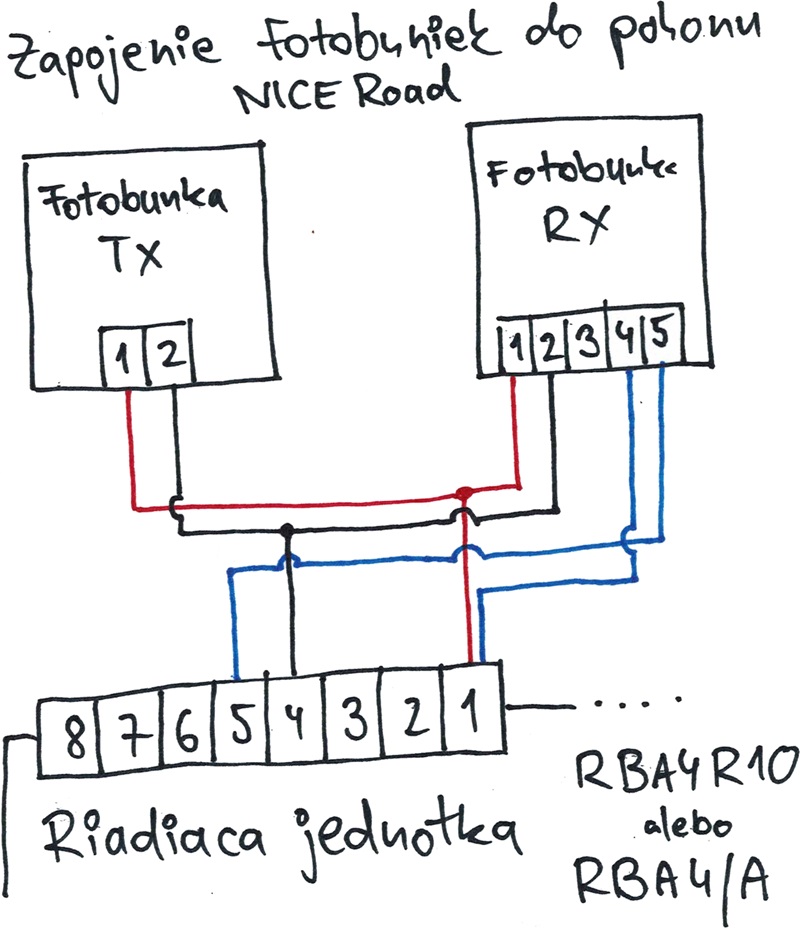

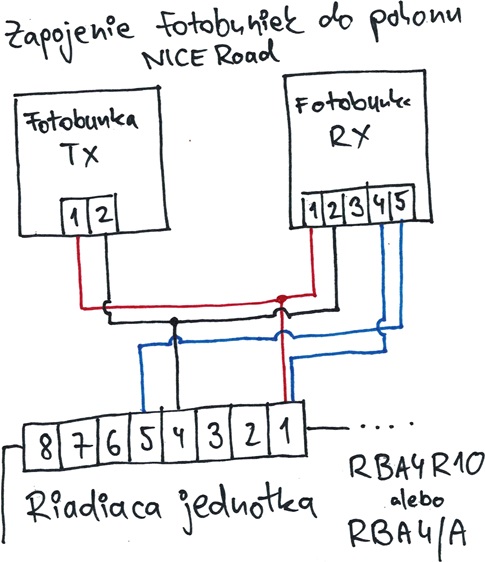

Nowy schemat podłączenia fotokomórek do central sterujących RBA4R10 i RBA4/A
Teoretycznie zamiast połączenia od zacisku 4 fotokomórki RX do zacisku 1 centrali sterującej można wykonać mostek między zaciskami 1 i 4 wewnątrz fotokomórki, używając w ten sposób przewodu tylko trzyżyłowego.

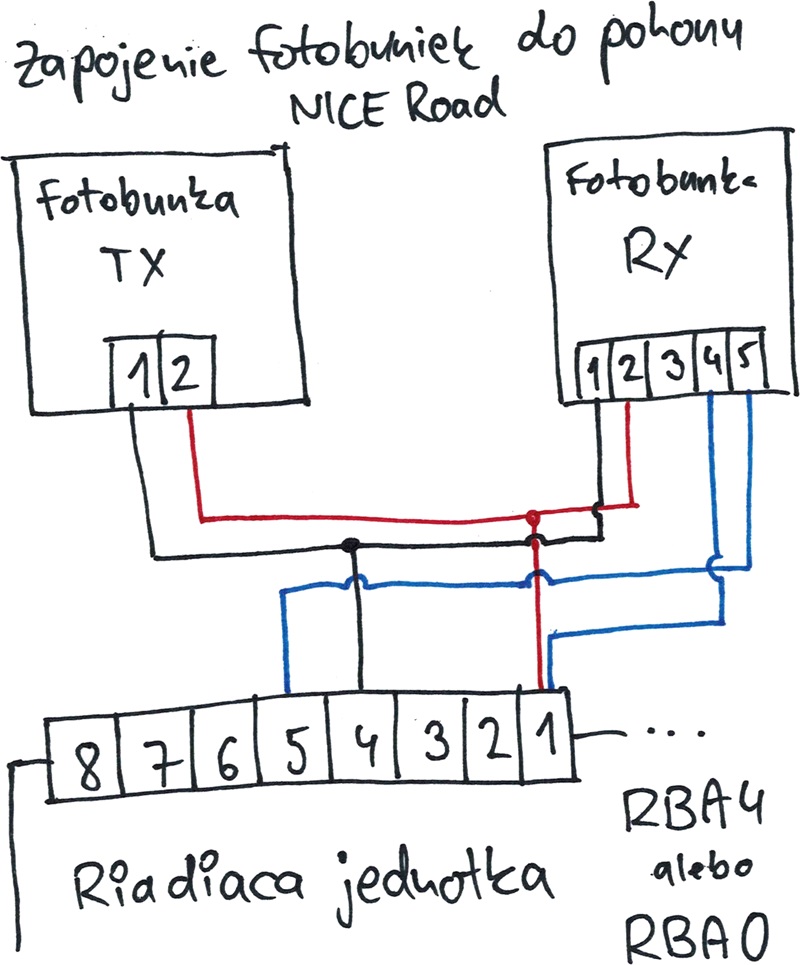

Stary schemat podłączenia fotokomórek do central sterujących RBA4 i RBA0
Teoretycznie zamiast połączenia od zacisku 4 fotokomórki RX do zacisku 1 centrali sterującej można wykonać mostek między zaciskami 2 i 4 wewnątrz fotokomórki, używając w ten sposób przewodu tylko trzyżyłowego.
Podłączenie fotokomórek: jedna przewodowa, druga bezprzewodowa
Chodzi tu właściwie tylko o fotokomórki NICE FT210. Jedną fotokomórkę podłącza się przewodem czterożyłowym, druga jest zasilana baterią.
Fotokomórki NICE FT210 podłącza się do napędu NICE Road w następujący sposób:
- Odłącz napęd od zasilania
- Ustaw zworki w fotokomórce TX w następujący sposób:
- Zworka J1 – wyjęta (jeśli odległość między fotokomórkami przekracza 7 m, włóż ją)
- Zworka J2 – wyjęta
- Zworka J3 – wyjęta
- Ustaw zworki w fotokomórce RX w następujący sposób:
- Zworka J1 – wyjęta
- Zworka J2 – włożona
- Podłącz przewody w następujący sposób (zaciski fotokomórki są ponumerowane od góry do dołu):
- Z napędu Road, z zacisku nr 1 (+24V), do fotokomórki RX, do zacisku nr 10 (+24V)
- Z napędu Road, z zacisku nr 4 (-0V), do fotokomórki RX, do zacisku nr 9 (-0V)
- Z napędu Road, z zacisku nr 5 (PHOTO), do fotokomórki RX, do zacisku nr 1 (PHOTO)
- Z napędu Road, z zacisku nr 1 (+24V), do fotokomórki RX, do zacisku nr 2 (COM)
- Przywróć zasilanie napędu
Na fotokomórce RX powinny świecić diody LED (od lewej do prawej):
- 1. dioda LED – zielona, powinna świecić
- 2. dioda LED – czerwona, nie powinna świecić
- 3. dioda LED – żółta, nie powinna świecić
- 4. dioda LED – czerwona; im wolniej miga, tym lepiej widzi, lub pokazuje sekwencję diagnostyczną
Podłączenie fotokomórki refleksyjnej
Jedynym modelem jest NICE EPMOR. Podłącza się fotokomórkę, w której znajdują się zarówno nadajnik TX, jak i odbiornik RX; po drugiej stronie przejazdu znajduje się tylko reflektor. Sposób podłączenia:
- Odłącz napęd od zasilania.
- Zajrzyj do instrukcji, na stronie 2, ilustracja 2 https://fortamigo.pl/data/manualy-k-pohonom/fortamigo.pl-NICE-EPMOR.pdf Znajdują się tam trzy zworki: J1, J2 i J3. Ustaw je w następujący sposób:
- Jeśli szerokość przejazdu bramy przekracza 4 m, wyjmij zworkę J1; jeśli jest mniejsza, pozostaw ją na miejscu.
- Ustaw zworkę J2 w pozycji NC, tzn. na dwóch górnych pinach, pozostawiając dolny pin wolny.
- Pozostaw zworkę J3 założoną, tzn. bez testu fotokomórek.
- Podłącz przewody w następujący sposób:
- Zacisk 1 centrali sterującej do zacisku 3 fotokomórki
- Zacisk 4 centrali sterującej do zacisku 4 fotokomórki
- Zacisk 1 centrali sterującej do zacisku 6 fotokomórki
- Zacisk 5 centrali sterującej do zacisku 5 fotokomórki
- Podłącz napęd do zasilania — powinien działać.
Podłączenie kilku par fotokomórek
Jeśli chcesz podłączyć do napędu NICE Road kilka par fotokomórek, będą one korzystać ze wspólnego zasilania, a obwody bezpieczeństwa należy połączyć szeregowo. Oznacza to, że obwód bezpieczeństwa między zaciskami 1 i 5 centrali sterującej zamkniesz, prowadząc przewód z zacisku 1 centrali do zacisku 4 pierwszej fotokomórki RX, następnie z zacisku 5 tej samej fotokomórki do zacisku 4 drugiej fotokomórki RX, a z jej zacisku 5 do zacisku 5 centrali sterującej.
Dzięki temu przerwanie wiązki między dowolną parą fotokomórek spowoduje przerwanie obwodu bezpieczeństwa, a brama zatrzyma się i zacznie się otwierać.
Podłączenie fotokomórek zabezpieczających przestrzeń, w której przesuwa się brama
Jeśli z jakiegoś powodu potrzebujesz podłączyć fotokomórki również po stronie, na którą odsuwa się brama, możesz podłączyć je do wejścia STOP, czyli wejść 3–4. Działanie będzie wtedy takie: gdy wejdziesz w zasięg fotokomórek, brama zatrzyma się i nieco cofnie. Pozostanie nieruchoma i nie będzie można jej poruszyć, dopóki nie odsłonisz fotokomórek. Po zmianie podłączenia wejścia STOP trzeba będzie zresetować napęd i ponownie przeprowadzić jego konfigurację.
Możesz to bez problemu połączyć w ten sposób, że w świetle przejazdu umieścisz jedną parę fotokomórek, aktywną tylko podczas zamykania, a poza przejazdem, w przestrzeni, w której otwiera się brama, drugą parę, która zatrzymuje bramę przy każdym przerwaniu wiązki.
