Podłączenie fotokomórek do napędu NICE Robus lub Run
Napędy Robus/Run wykorzystują technologię BlueBUS, dlatego są kompatybilne wyłącznie z fotokomórkami obsługującymi tę technologię.
Fotokomórki zawsze występują w parze: nadajnik TX + odbiornik RX. Fotokomórki dzielą się na trzy rodzaje:
- Obie fotokomórki przewodowe (nadajnik TX i odbiornik RX). Najczęściej stosowane modele to EPMB i EPSB, a także EPLB, F210B oraz starszy, już niedostępny model MOFB.
- Jedna fotokomórka przewodowa, druga bezprzewodowa, zasilana baterią. Model FT210B.
- Obie fotokomórki bezprzewodowe. Model EPMOW w połączeniu z urządzeniem IBW.
Przed podłączeniem fotokomórek odłącz napęd od zasilania. Po podłączeniu przywróć zasilanie i uruchom wykrywanie podłączonych urządzeń, przytrzymując przyciski OPEN+STOP/SET, aż diody L1+L2 zaczną migać, a następnie je puść.
Cały system BlueBUS podłącza się dwużyłowym przewodem o przekroju 2x0,5 mm2. . Jeśli do podłączenia używasz przewodów sieciowych (FTP, UTP, STP lub innej skrętki), przekrój pojedynczej żyły wynosi zazwyczaj od 0,10 do 0,25 mm2. Dlatego zalecamy podwojenie połączeń, czyli zamiast dwóch żył podłącz cztery — po dwie na każdy przewód. W przeciwnym razie może się zdarzyć, że przewód będzie miał ciągłość, a fotokomórka będzie migać, ale mimo to działać nieprawidłowo.
Podłączenie przewodowych fotokomórek
Fotokomórki podłącza się równolegle do wejścia BlueBUS za pomocą dwużyłowych przewodów; polaryzacja nie ma znaczenia. Możesz podłączyć obie fotokomórki bezpośrednio do centrali sterującej albo poprowadzić dwużyłowy przewód od centrali do jednej fotokomórki, a następnie kolejny dwużyłowy przewód do drugiej.

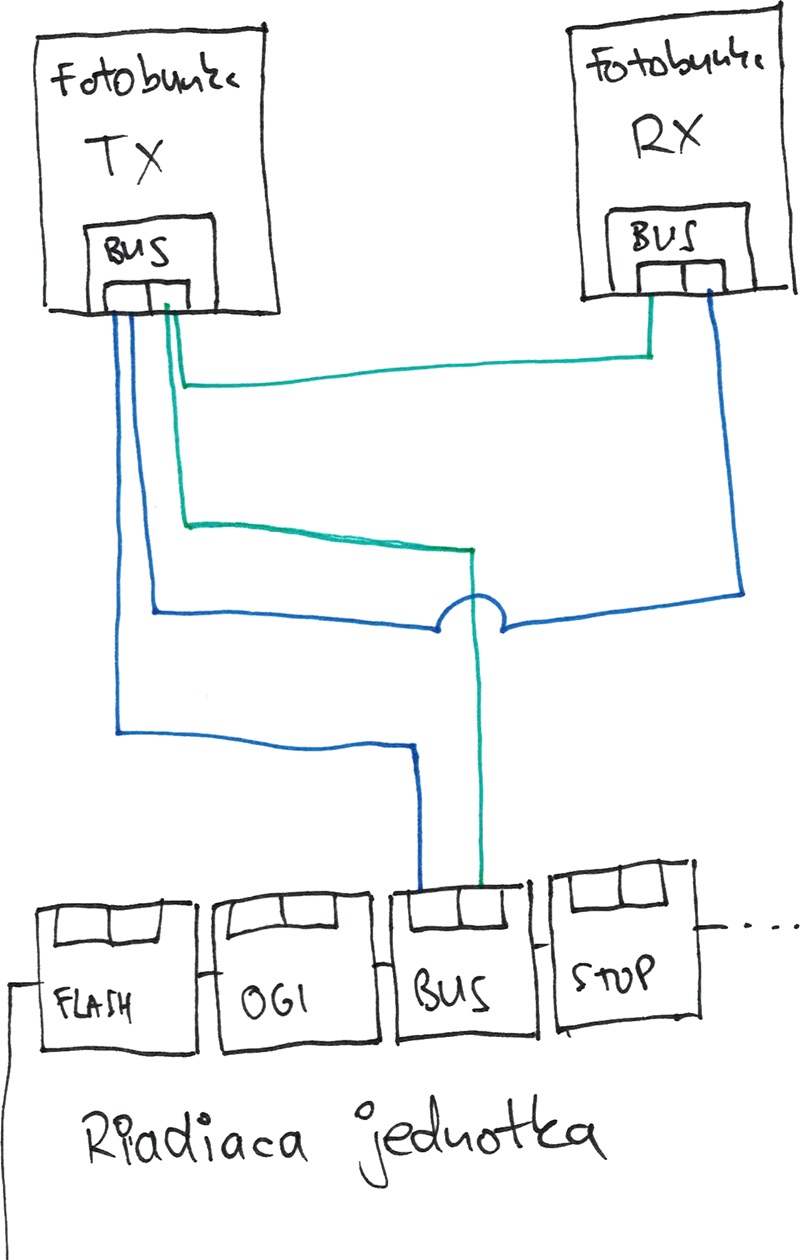

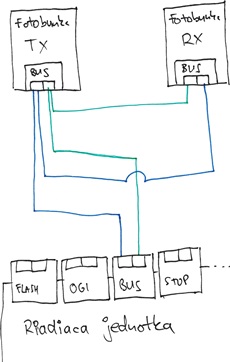

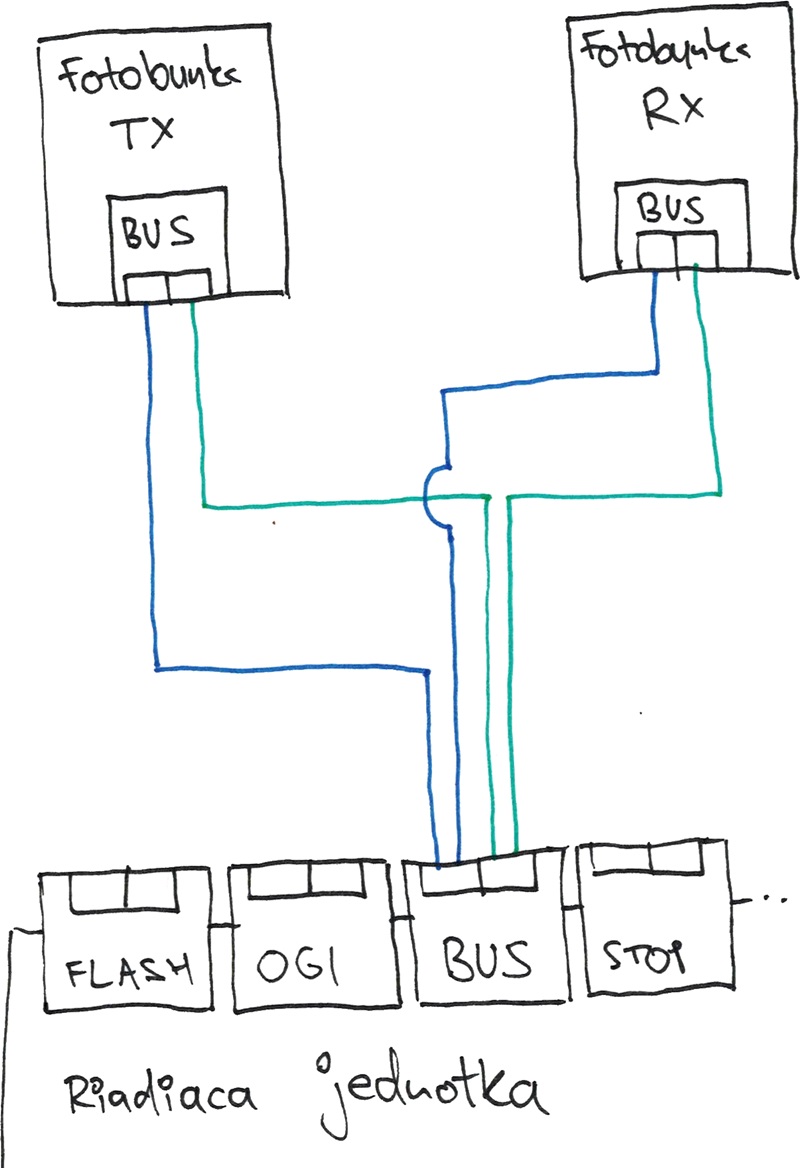

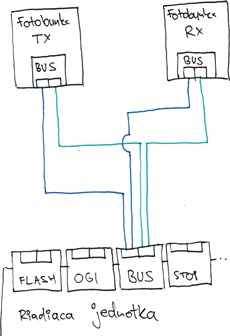

| Podłączenie obu fotokomórek do centrali sterującej | Podłączenie od centrali sterującej do jednej fotokomórki, a stamtąd do drugiej |
|---|---|
 |
 |
Podłączenie fotokomórek: jedna przewodowa, druga bezprzewodowa
Chodzi tu zasadniczo wyłącznie o fotokomórki NICE FT210B. Jedną fotokomórkę podłącza się dwużyłowym przewodem od zacisku BlueBUS do zacisku BUS (BlueBUS) na centrali sterującej, a druga jest zasilana baterią.
Podłączenie bezprzewodowych fotokomórek
Prawda jest taka, że bezprzewodowych fotokomórek się nie podłącza, ponieważ są bezprzewodowe. Podłącza się tylko komunikator IBW, z którym fotokomórki komunikują się bezprzewodowo. Aby zapoznać się z instrukcją podłączenia, przejdź do Podłączenie i programowanie urządzenia NICE IBW z fotokomórkami NICE EPMOW.
