Podłączenie fotokomórek do napędu NICE Robus RBS
Napędy Robus RBS wykorzystują technologię BlueBUS, dzięki czemu są kompatybilne z fotokomórkami obsługującymi tę technologię. Ponadto Robus RBS obsługuje także klasyczne fotokomórki przekaźnikowe.
Fotokomórki zawsze występują w parze: nadajnik TX + odbiornik RX. Fotokomórki dzielą się na trzy rodzaje:
- Obie fotokomórki przewodowe (nadajnik TX i odbiornik RX). Najczęściej używane modele to EPMB i EPSB, a także EPLB, F210B, ewentualnie starszy, już niedostępny model MOFB.
- Jedna fotokomórka przewodowa, druga bezprzewodowa, zasilana baterią. Model FT210B.
- Obie fotokomórki bezprzewodowe. Model EPMOW w połączeniu z urządzeniem IBW.
Przed podłączeniem fotokomórek odłącz napęd od zasilania. Po podłączeniu przywróć zasilanie i wykryj podłączone urządzenia, przytrzymując przyciski OPEN+STOP/SET, aż diody L1+L2 zaczną migać, a następnie je zwolnij.
Fotokomórki z BlueBUS
Cały system BlueBUS podłącza się dwużyłowym przewodem o przekroju 2 × 0,5 mm².. Jeśli do podłączenia używasz przewodów sieciowych (FTP, UTP, STP lub innej skrętki), przekrój pojedynczej żyły wynosi zazwyczaj od 0,10 do 0,25 mm2. Dlatego zalecamy podwojenie przewodów, czyli użycie czterech żył zamiast dwóch — po dwie żyły na każdy przewód. W przeciwnym razie może się zdarzyć, że sprawdzisz przewód testerem ciągłości obwodu, a fotokomórka będzie migać, ale mimo to działać nieprawidłowo.
Podłączenie przewodowych fotokomórek
Fotokomórki podłącza się równolegle do wejścia BlueBUS za pomocą przewodu dwużyłowego; nie trzeba przy tym zwracać uwagi na polaryzację. Możesz podłączyć obie fotokomórki bezpośrednio do centrali sterującej albo poprowadzić przewód dwużyłowy od centrali do jednej fotokomórki, a stamtąd kolejny przewód dwużyłowy do drugiej.

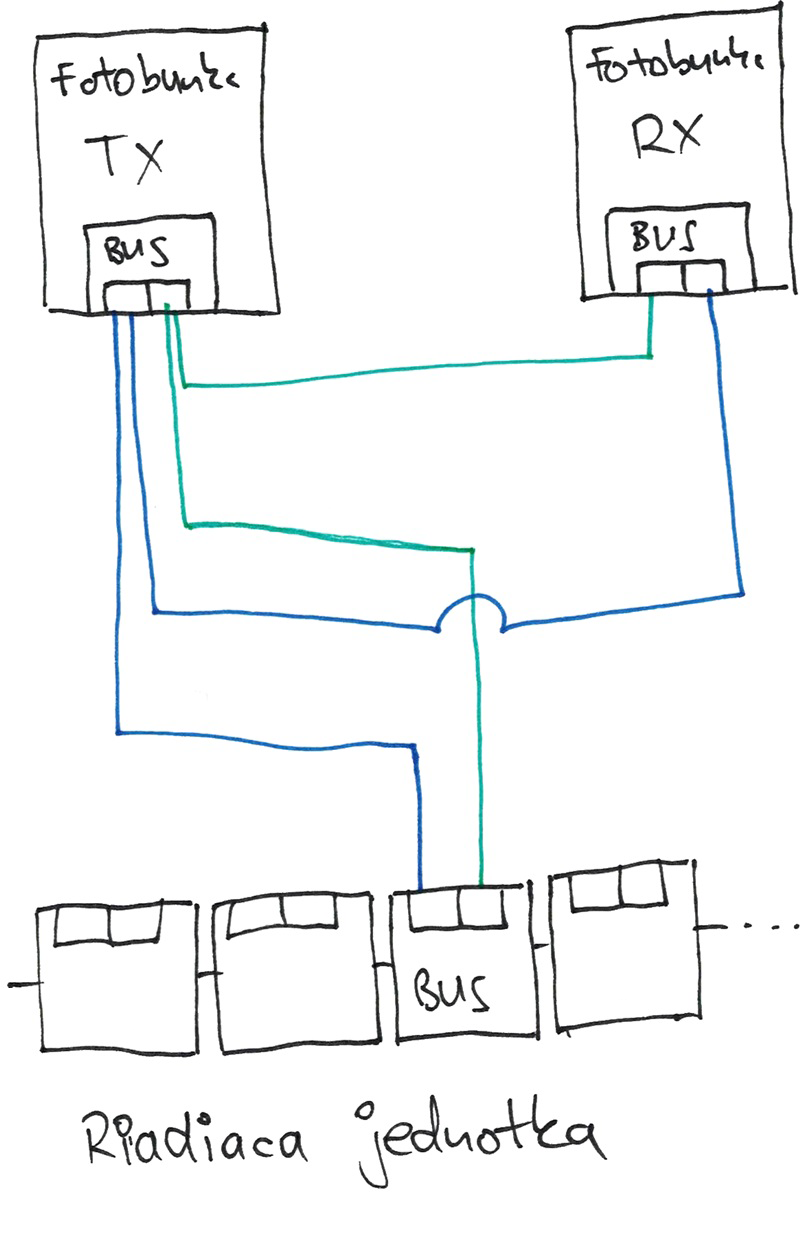

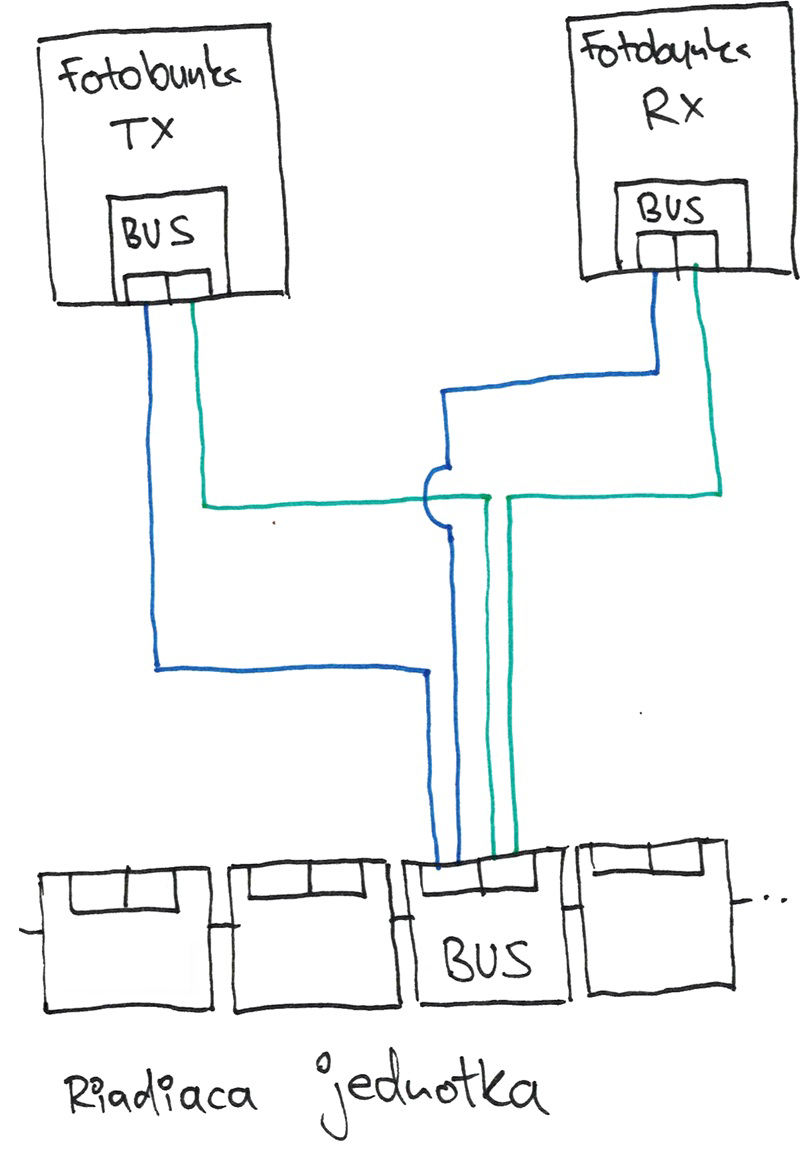

| Podłączenie obu fotokomórek do centrali sterującej | Podłączenie od centrali sterującej do jednej fotokomórki, a stamtąd do drugiej |
|---|---|
 |
 |
Podłączenie fotokomórek: jedna przewodowa, druga bezprzewodowa
Chodzi tu zasadniczo o fotokomórki NICE FT210B. Jedną fotokomórkę podłącza się przewodem dwużyłowym od zacisku BlueBUS na centrali sterującej do zacisku BUS (BlueBUS), a druga jest zasilana baterią.
Podłączenie bezprzewodowych fotokomórek
Bezprzewodowych fotokomórek się nie podłącza — są bezprzewodowe. Podłącza się tylko komunikator IBW, z którym fotokomórki komunikują się bezprzewodowo. Instrukcję podłączenia znajdziesz w sekcji Podłączenie i programowanie urządzenia NICE IBW z fotokomórkami NICE EPMOW.
Fotokomórki z przekaźnikiem
Napędy NICE Robus RBS obsługują również klasyczne połączenia obwodowe, dzięki czemu są zasadniczo kompatybilne ze wszystkimi fotokomórkami przekaźnikowymi zasilanymi napięciem 24 V.
Centrala sterująca ma funkcję FOTOTEST, która zwiększa niezawodność urządzeń zabezpieczających i umożliwia osiągnięcie „kategorii II” zgodnie z normą EN 13849-1 w odniesieniu do całego układu centrali sterującej i fotokomórek bezpieczeństwa.
Podłączenie fotokomórek przekaźnikowych z funkcją fototestu
Aby aktywować funkcję FOTOTEST, należy zmienić konfigurację za pomocą kompatybilnych interfejsów Wi-Fi i aplikacji MyNice Pro.
Przed rozpoczęciem każdego manewru sprawdzane są odpowiednie urządzenia zabezpieczające, a manewr rozpocznie się tylko wtedy, gdy wszystko działa prawidłowo. Jeśli wynik testu będzie negatywny (fotokomórka oślepiona przez słońce, zwarcie przewodów itp.), zostanie wykryta usterka i manewr nie zostanie wykonany.

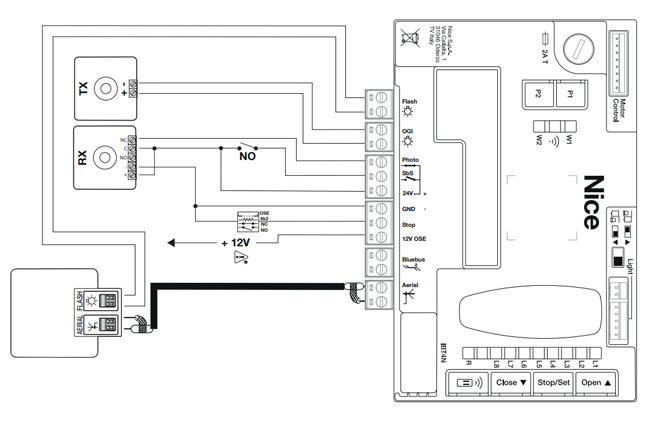

Schemat podłączenia fotokomórek przekaźnikowych z funkcją FOTOTEST:
Podłączenie fotokomórek przekaźnikowych bez funkcji fototestu

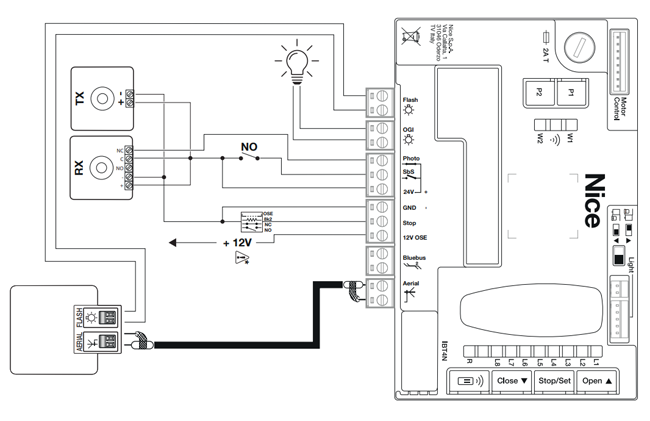

Centrala sterująca ma dedykowane wejście PHOTO, do którego można podłączyć styk rozwierny fotokomórek przekaźnikowych. W odróżnieniu od konfiguracji z funkcją „FOTOTEST” manewr zostanie wykonany po wydaniu polecenia bez sprawdzania prawidłowości sygnału z fotokomórek, ale z zachowaniem reakcji na zmianę stanu zewnętrznych fotokomórek.
Schemat podłączenia fotokomórek przekaźnikowych bez funkcji FOTOTEST:
