Podłączenie modułu Wi-Fi Zamel SBW-02 do centrali sterującej napędu
Sposób podłączenia modułu WiFi Zamel SBW-02 do centrali sterującej:
- MCU1
- MCA2 (centrala sterująca MC424)
- MCA2R10 (centrala sterująca MC424R10)
- RBA3
- RBA3R10
- RBA4R10
- MCA5 (centrala sterująca MC800)
- ROA40R10
- WIA20R10
- RUA1
- SPIDO600
Podłączenie modułu WiFi do centrali sterującej MCU1:

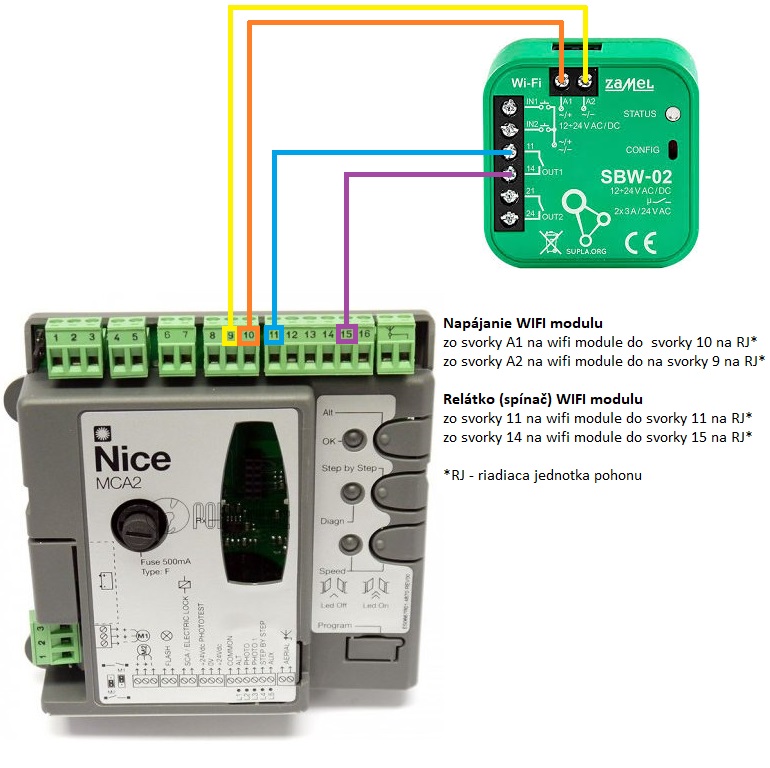

Podłączenie modułu WiFi do centrali sterującej MCA2:

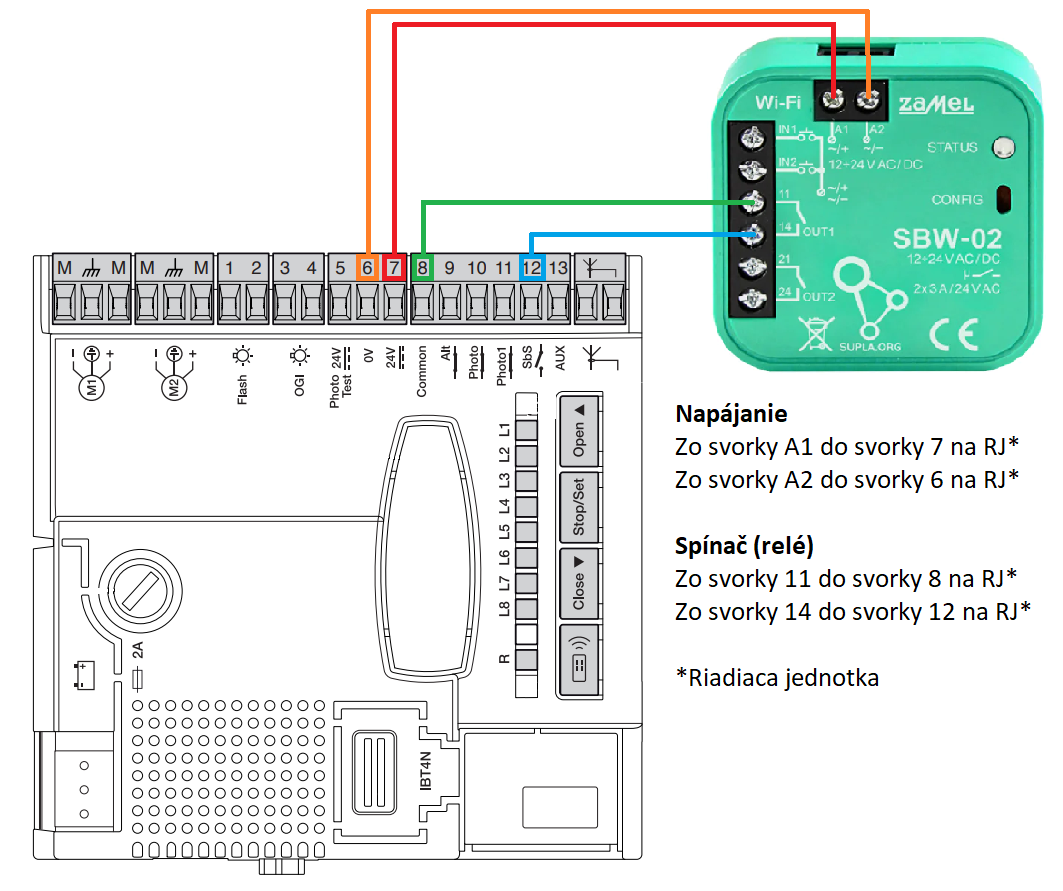

Podłączenie modułu WiFi do centrali sterującej MCA2R10:

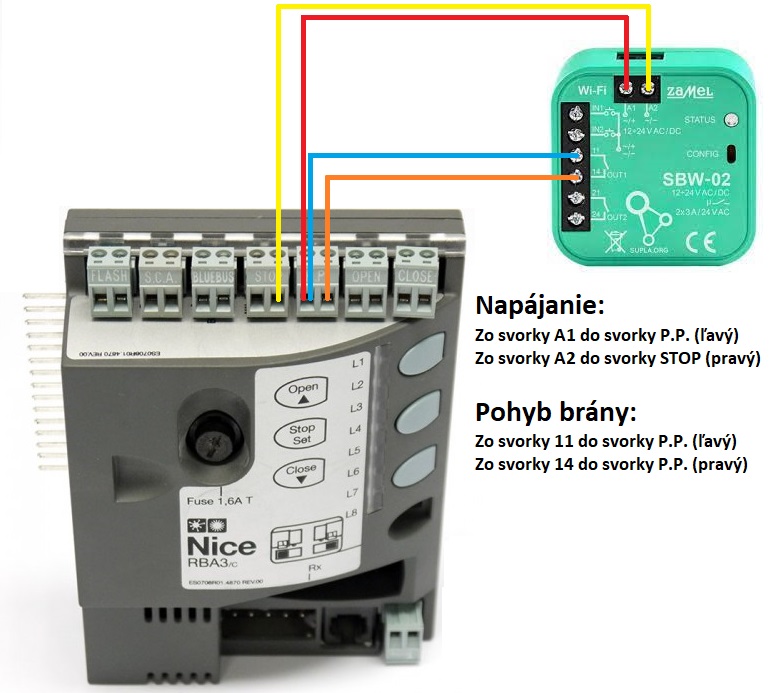

Podłączenie modułu WiFi do centrali sterującej RBA3:

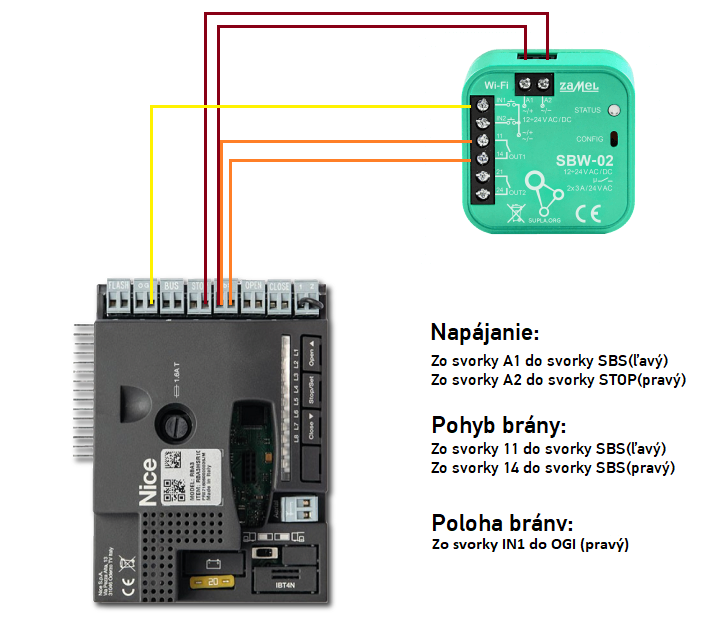

Podłączenie modułu WiFi do centrali sterującej RBA3R10:

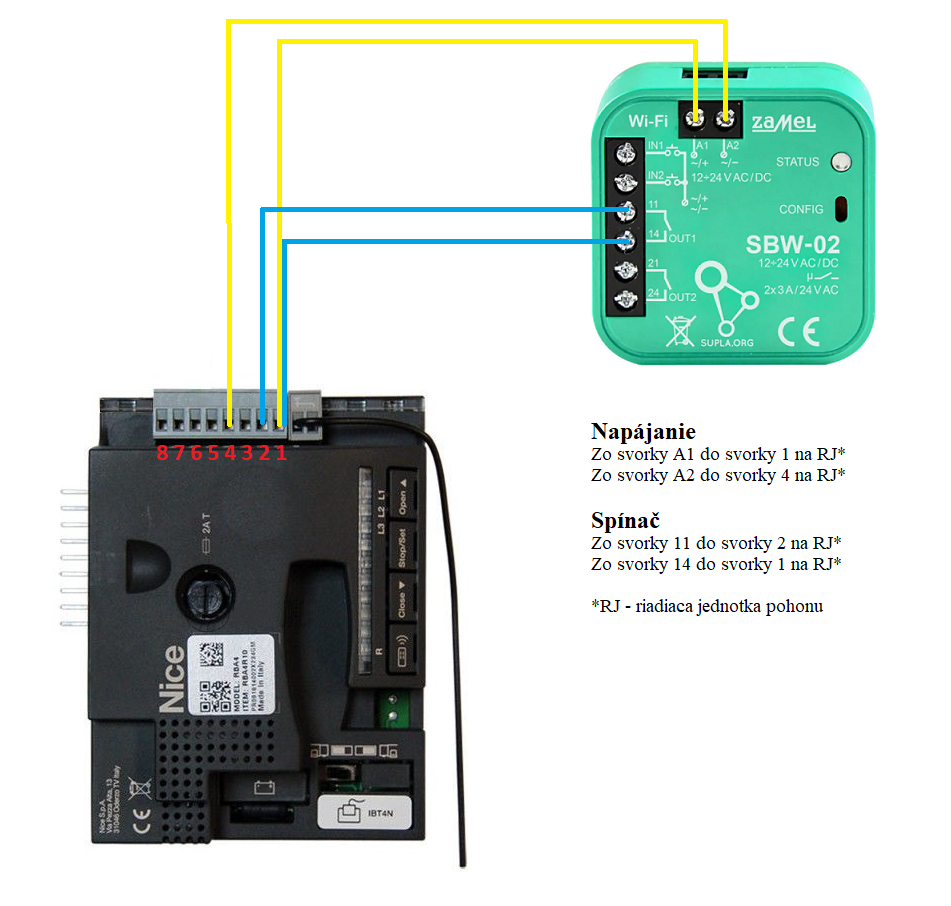

Podłączenie modułu WiFi do centrali sterującej RBA4R10:

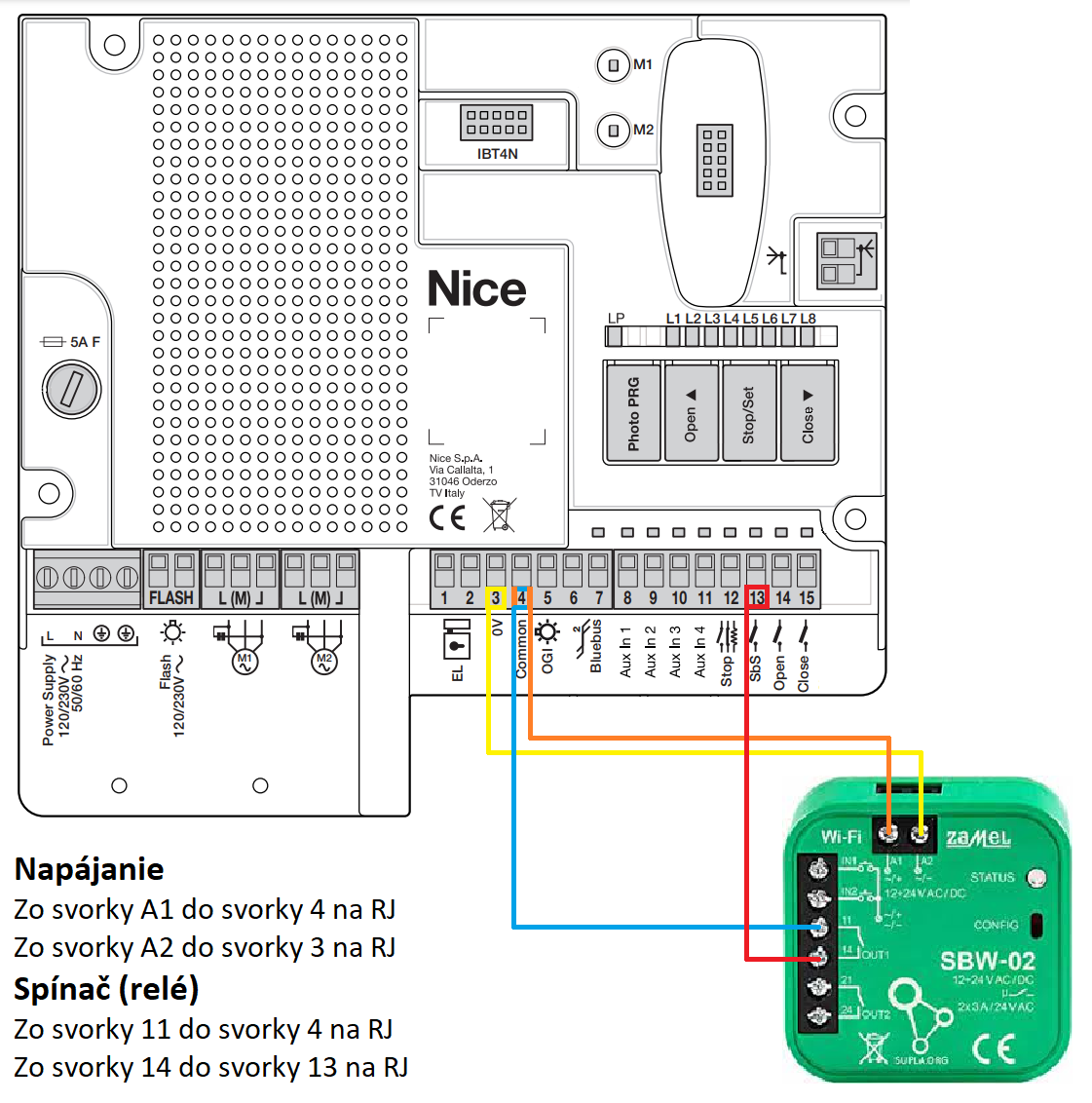

Podłączenie modułu WiFi do centrali sterującej MCA5:

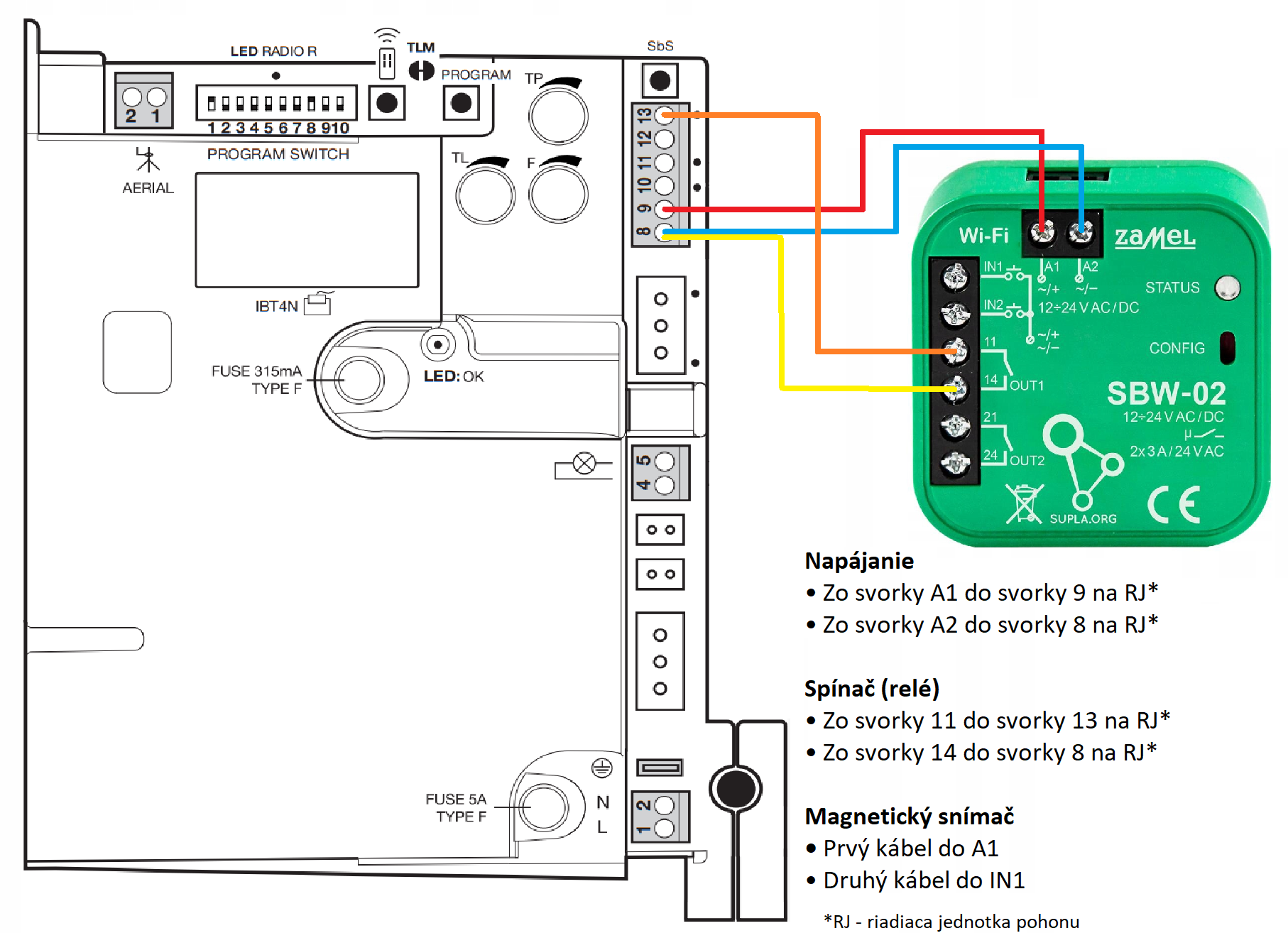

Podłączenie modułu WiFi do centrali sterującej ROA40R10:

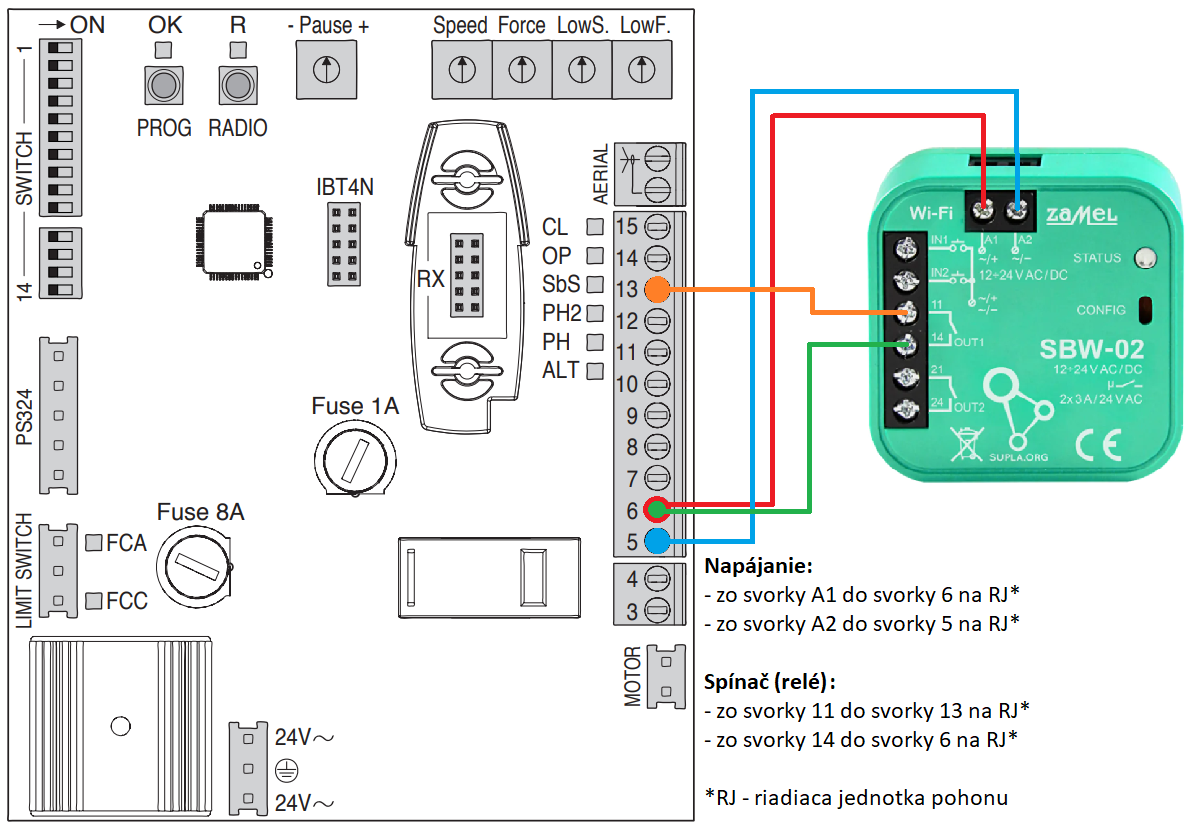

Podłączenie modułu WiFi do centrali sterującej WIA20R10:

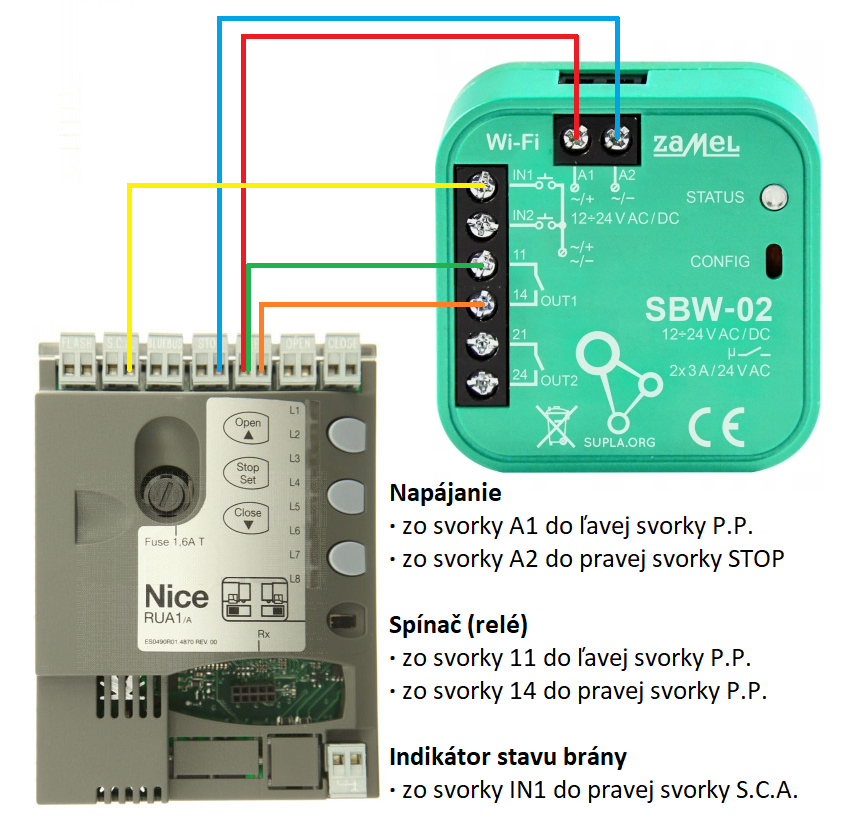

Podłączenie modułu WiFi do centrali sterującej RUA1:

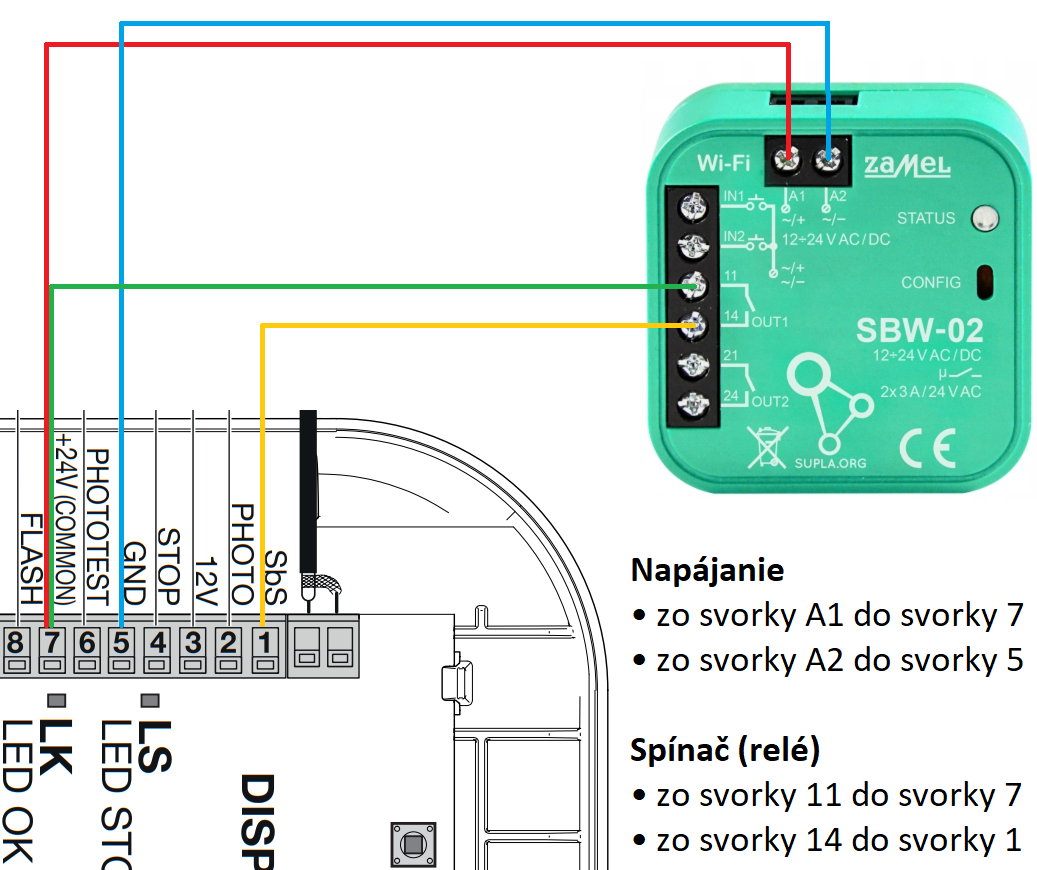

Podłączenie modułu WiFi do centrali sterującej SPIDO600:
