Wyświetlanie położenia bramy w aplikacji SUPLA
Dwukanałowy moduł Wi-Fi Zamel SBW-02 umożliwia nie tylko sterowanie 2 urządzeniami, ale także wyświetlanie informacji o tym, czy brama osiągnęła jedną z pozycji krańcowych (otwarta/zamknięta). Przede wszystkim informację o stanie bramy należy przekazać do samego modułu Wi-Fi. Do tego celu służy zacisk czujnika IN1. W przypadku drugiego podłączonego urządzenia dostępny jest zacisk IN2.
INFORMACJA O STANIE BRAMY ZA POMOCĄ CENTRALI STERUJĄCEJ
Wybrane modele central sterujących mają wyjścia, które przekazują informację o stanie bramy. Producent NICE oznacza te wyjścia jako OGI (ewentualnie S.C.A.). Fabrycznie wyjścia te są zaprogramowane do wskazywania położenia bramy, ale po przeprogramowaniu można je wykorzystać także do innej funkcji (np. elektrozamka). Jeśli zaciski OGI są wykorzystywane do innej funkcji, zalecamy użycie drugiego sposobu wskazywania położenia bramy za pomocą czujnika magnetycznego.

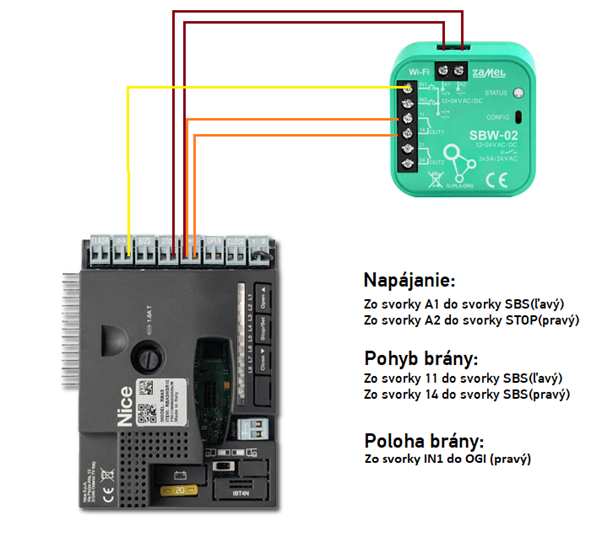

Przykład podłączenia modułu Wi-Fi Zamel SBW-02 do centrali sterującej NICE RBA3R10 z połączeniem zacisków IN1 i OGI:
INFORMACJA O STANIE BRAMY ZA POMOCĄ CZUJNIKA MAGNETYCZNEGO
Jeśli centrala sterująca nie ma zacisku przekazującego informację o stanie bramy lub zacisk jest wykorzystywany do innego celu, można użyć czujnika magnetycznego składającego się z samego czujnika i elementu współpracującego. Czujnik magnetyczny działa w prosty sposób i ma 2 pozycje:
- pozycja — czujnik magnetyczny styka się z elementem współpracującym
- pozycja — czujnik magnetyczny nie styka się z elementem współpracującym
Aby wskazanie stanu bramy działało prawidłowo, czujnik magnetyczny i element współpracujący muszą być odpowiednio umieszczone. Czujnik magnetyczny jest połączony z modułem Wi-Fi i montuje się go na nieruchomym elemencie przy bramie (np. słupku, murku itp.). Element współpracujący z czujnikiem magnetycznym należy zamontować na ruchomej części bramy (ramie bramy) w takim położeniu, aby przy zamkniętej (lub otwartej) bramie stykał się z czujnikiem, a w drugim położeniu styk był przerwany. Każda pozycja odpowiada stanowi bramy (zamknięta, otwarta).
Czujnik magnetyczny należy podłączyć do modułu Wi-Fi w następujący sposób:
- przewód do zacisku A1
- przewód do zacisku IN1

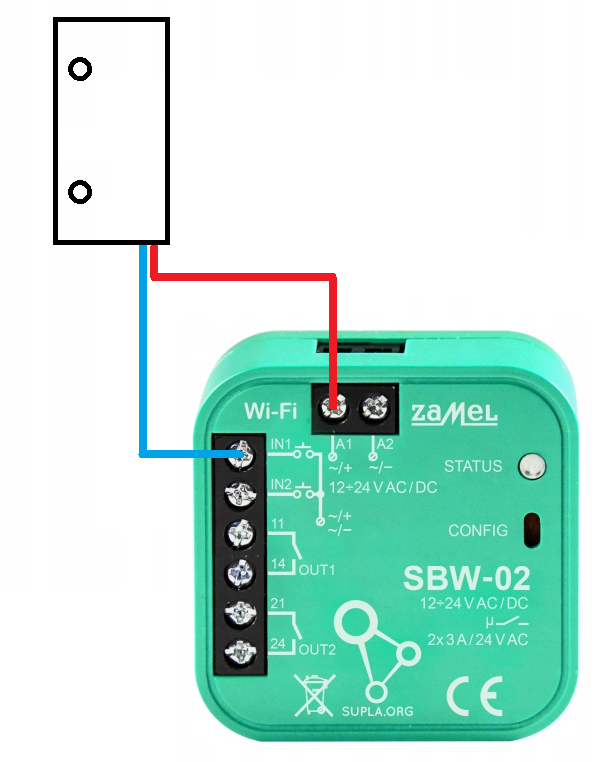

Podłączenie czujnika magnetycznego do modułu Wi-Fi Zamel SBW-02:
PRAWIDŁOWE USTAWIENIE WSKAZYWANIA STANU BRAMY W SUPLA CLOUD
W aplikacji stan bramy jest wyświetlany osobno pod nazwą „Czujnik otwarcia bramy”. Można jednak powiązać czujnik z kanałem sterowania i wyświetlać stan bramy bezpośrednio na tym kanale. Zaloguj się na stronie https://cloud.supla.org/login i przejdź do modułu Wi-Fi ZAMEL SBW-02 w kategorii „Moja SUPLA”. W dolnej części ekranu zobaczysz poszczególne kanały urządzenia, odpowiadające wejściom i wyjściom modułu Wi-Fi. Pierwsze 2 kanały służą do sterowania, a kolejne kanały pełnią funkcję czujników stanu bramy.

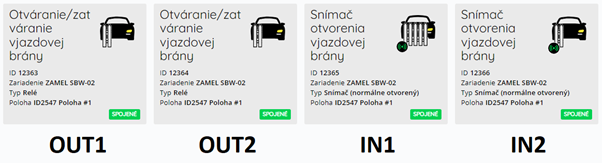

Kanały modułu Wi-Fi odpowiadające wejściom i wyjściom:
Otwórz aktywny kanał czujnika, a następnie w wierszu „Czujnik dla kanału” wybierz kanał sterowania, na którym ma być wyświetlany stan bramy.

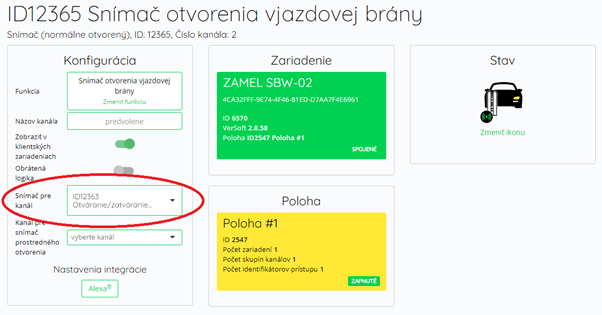

Powiązanie kanału czujnika z kanałem sterowania:
Po powiązaniu kanału czujnika z kanałem sterowania stan bramy jest wyświetlany w aplikacji bezpośrednio na przycisku sterowania.

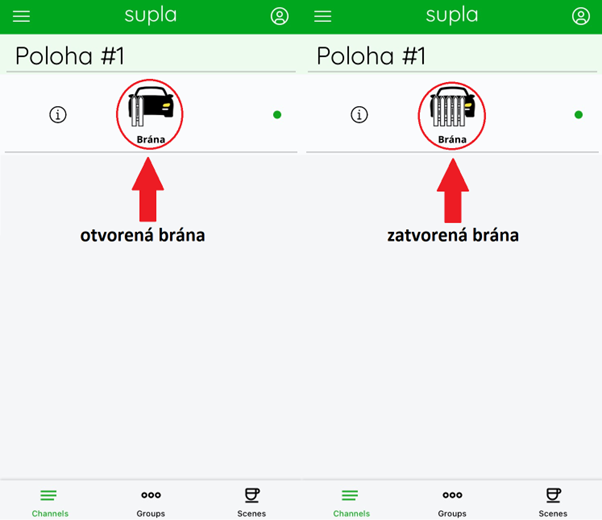

Wyświetlanie stanu bramy w aplikacji SUPLA po powiązaniu czujnika z kanałem sterowania:
WSKAZÓWKA: Jeśli używasz tylko 1 kanału (1 podłączone urządzenie), możesz wyłączyć nieużywane kanały, aby uzyskać lepszy porządek w aplikacji mobilnej SUPLA. Wystarczy otworzyć nieużywany kanał i wybrać funkcję „brak” (kanał jest wyłączony).
KOREKTA NIEPRAWIDŁOWEGO WSKAZYWANIA
Może się zdarzyć, że aplikacja wskazuje nieprawidłowy stan bramy — przy otwartej bramie pokazuje stan „zamknięta” i odwrotnie. Aby to skorygować, zaloguj się na stronie https://cloud.supla.org/login i przejdź do modułu Wi-Fi ZAMEL SBW-02 w kategorii „Moja SUPLA”. Wybierz kanał czujnika, a następnie w tabeli konfiguracji, w wierszu „Odwrócona logika”, kliknij szary przycisk, który zmieni kolor na zielony. Pamiętaj, aby zapisać zmiany.

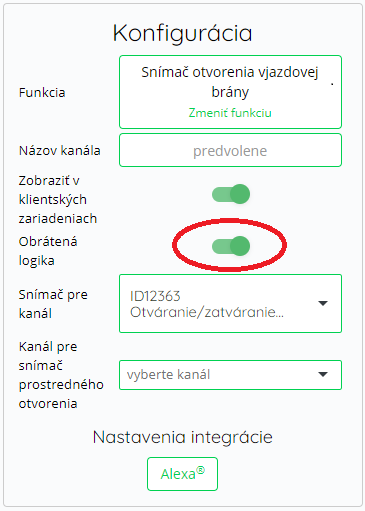

Ustawienie odwróconej logiki dla kanału czujnika:

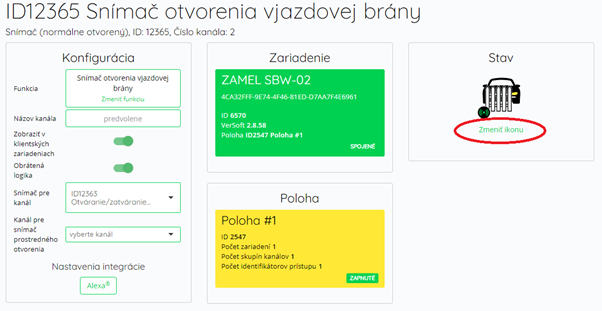

Wskazówka na koniec: ikonę wskazującą stan bramy można zmienić w ustawieniach kanału czujnika:
