CAME BKV20AGS – samodzielny napęd do bramy przesuwnej o masie do 2000 kg (A)
NOWOŚĆ| Dostępność produktu: | do 3 dni | Towar standardowo wysyłamy w ciągu 3 dni. |
|---|
do 3 dni
4 473,49 zł z VAT
| Masa |
|---|
| 12 kg |
Opis produktu CAME BKV20AGS – samodzielny napęd do bramy przesuwnej o masie do 2000 kg (A)
Napęd CAME BKV20AGS jest przeznaczony do bramy przesuwne o masie do 2000 kg i długości skrzydła do 20 m. Ma elektromechaniczny wyłącznik zatrzymania. Napęd jest nierewersyjny. Szczegółowe dane techniczne ». Instrukcja do pobrania ».
CAME BKV20AGS, kod 801MS-0310, to napęd do dużego skrzydła przesuwnego o masie do 2 000 kg i długości 20 m. Ma silnik 36 V DC, wyświetlacz graficzny, cztery przewodowe wejścia bezpieczeństwa i mechaniczne wyłączniki krańcowe. Zasilanie sieciowe: 230 V AC. Nośność, długość i rzeczywisty opór bramy należy oceniać łącznie.
Montaż, podłączenie do sieci i uruchomienie należy powierzyć wykwalifikowanemu technikowi. Przed otwarciem obudowy lub włożeniem kart odłącz zasilanie sieciowe oraz ewentualne akumulatory. Sprawdź oznaczenie BKV20AGS, płytę ZN8 oraz wersję FW/GUI w menu Information. Poniższe ustawienia dotyczą menu graficznego z opcją Motor type BKV2000. W przypadku innego wykonania lub menu skorzystaj z właściwej instrukcji.
Sam napęd BKV20AGS i powiązane zestawy
| Wersja | Wybór |
|---|---|
| Sam napęd CAME BKV20AGS (A) | Napęd do uzupełnienia lub wymiany zestawu; akcesoria należy dobrać osobno. |
| Zestaw CAME BKV20AGS (D) | Alternatywna oferta zestawu. Sprawdź zawartość opakowania na stronie konkretnego zestawu. |
Wartość 20 m oznacza maksymalną długość skrzydła; nie należy jej mylić z szerokością światła przejazdu. BKV20AGS wykorzystuje wyłączniki mechaniczne. Wyłączniki magnetyczne i karta zegara, wchodzące w skład wersji AGE, nie są standardowym wyposażeniem AGS.
Akcesoria i przykłady podłączenia
Poniższe urządzenia stanowią przykłady akcesoriów i sposobu ich podłączenia; nie wchodzą w skład samodzielnego napędu. W przypadku innego typu skorzystaj z jego własnej instrukcji.
| Element | Przykład / zastosowanie |
|---|---|
| Fotokomórki | CAME DIR10, 12/24 V AC/DC; zasięg 10 m, zaciski i test. |
| Lampa sygnalizacyjna | CAME KLED24, 24 V AC/DC, 2 W; podłączenie 10–E. |
| Radio | CAME AF43S i TOP-432EE, przykład kodu stałego 433,92 MHz; zgodność kodowania należy sprawdzić z ustawieniami płyty. |
| Listwa zębata | Listwy zębate, dla tego modelu moduł 4. |
| Sterowanie | Przełączniki, przyciski i czytniki; bezpotencjałowe sygnały NO i NC STOP zgodnie z płytą. |
Montaż BKV20AGS
Przed montażem sprawdź, czy brama przesuwa się ręcznie lekko i płynnie na całej długości. Brama i prowadzenie muszą być stabilne, poziome i zabezpieczone przed wyskoczeniem. Sprawdź sztywne ograniczniki w położeniu otwartym i zamkniętym oraz zabezpiecz miejsca zgniatania, zakleszczenia i zazębienia listwy. Napęd zamocuj do stabilnego podłoża, poza bezpośrednim strumieniem wody. Jeśli w skrzydle bramy znajduje się furtka, ruch może być dozwolony wyłącznie po jej bezpiecznym zaryglowaniu.

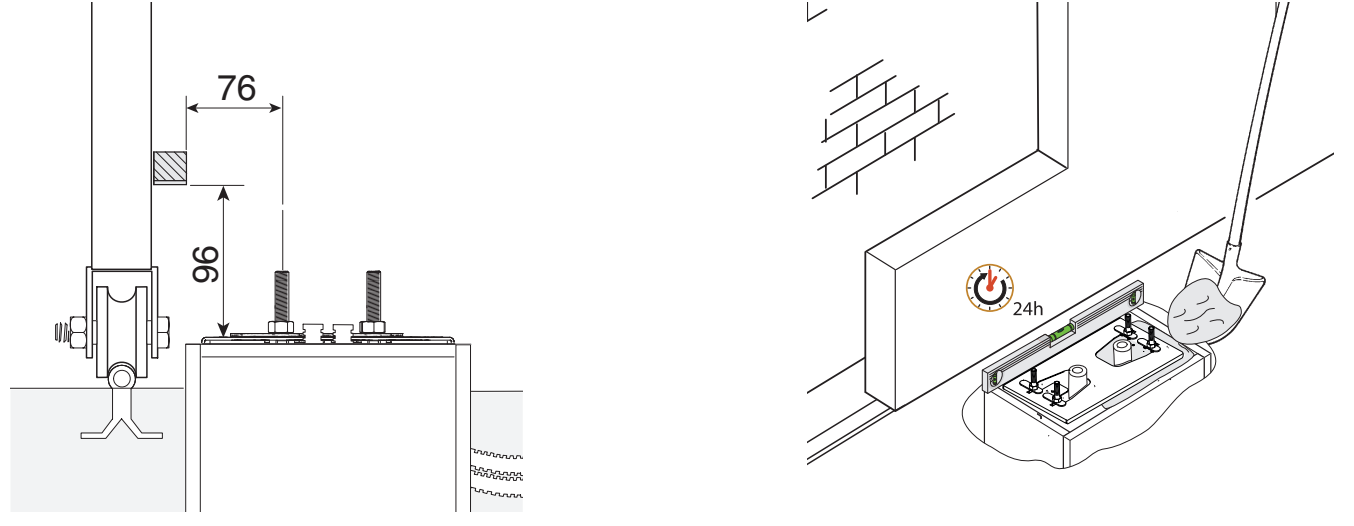

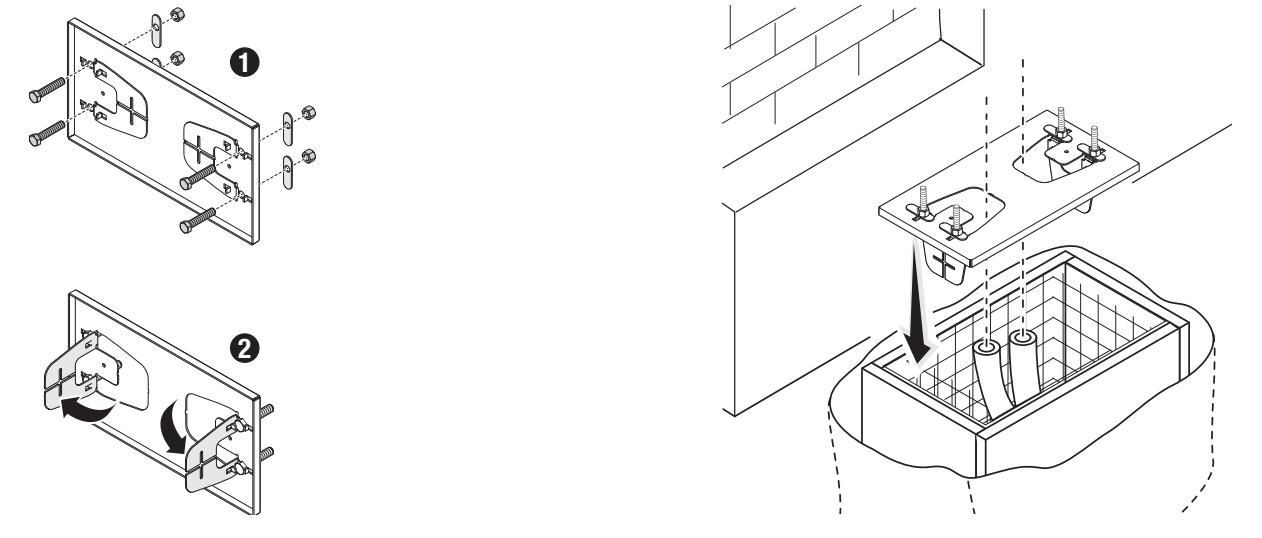

Fundament i płyta kotwiąca

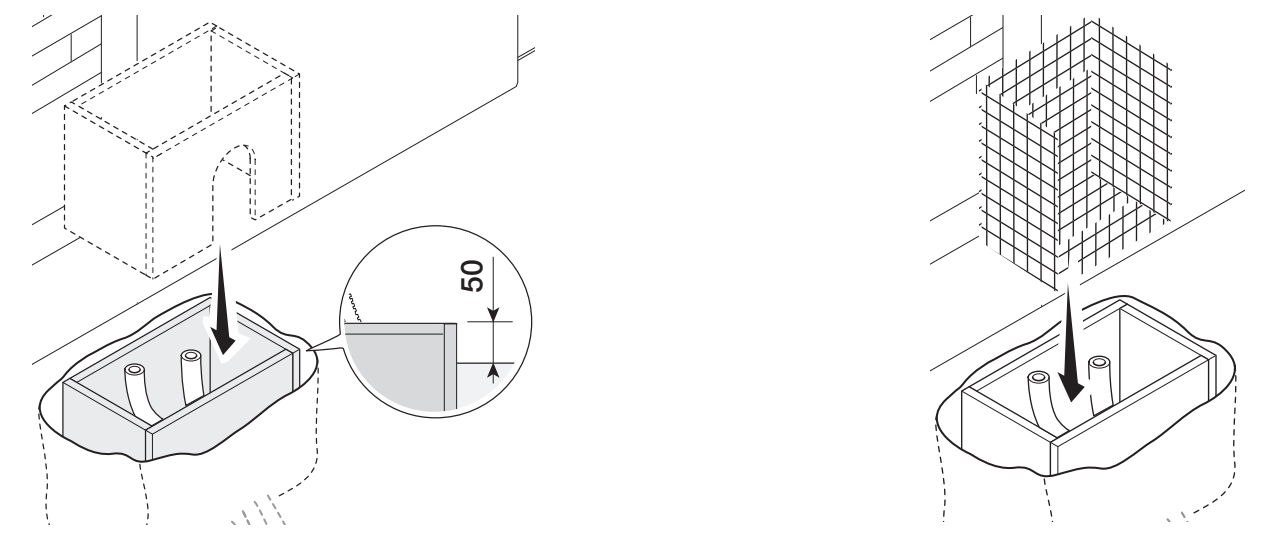

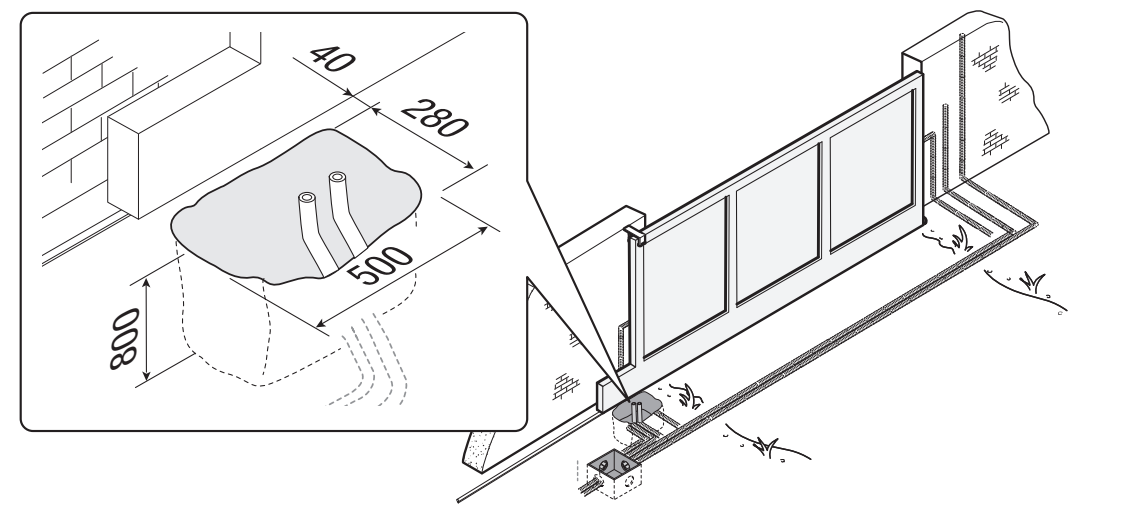

W przykładzie producenta wykop ma wymiary 500 × 280 mm, głębokość 800 mm i rury osłonowe Ø 40 mm. Wymiary fundamentu dostosuj do podłoża i konkretnej bramy; to przykład montażu, a nie uniwersalny projekt fundamentu. Deskowanie wystaje 50 mm ponad poziom terenu i zawiera stalowe zbrojenie.
Włóż do płyty dostarczone śruby M12 i zabezpiecz je nakrętkami. Nie odginaj fabrycznie ukształtowanych uchwytów kotwiących i umieść płytę w zbrojeniu. Rury osłonowe muszą przechodzić przez jej otwory. Dokładnie wypoziomuj płytę; gwinty muszą pozostać nad betonem. Położenie względem listwy wynika z wymiarów 76 i 96 mm oznaczonych na przekroju. Pozostaw beton do stwardnienia na co najmniej 24 godziny.

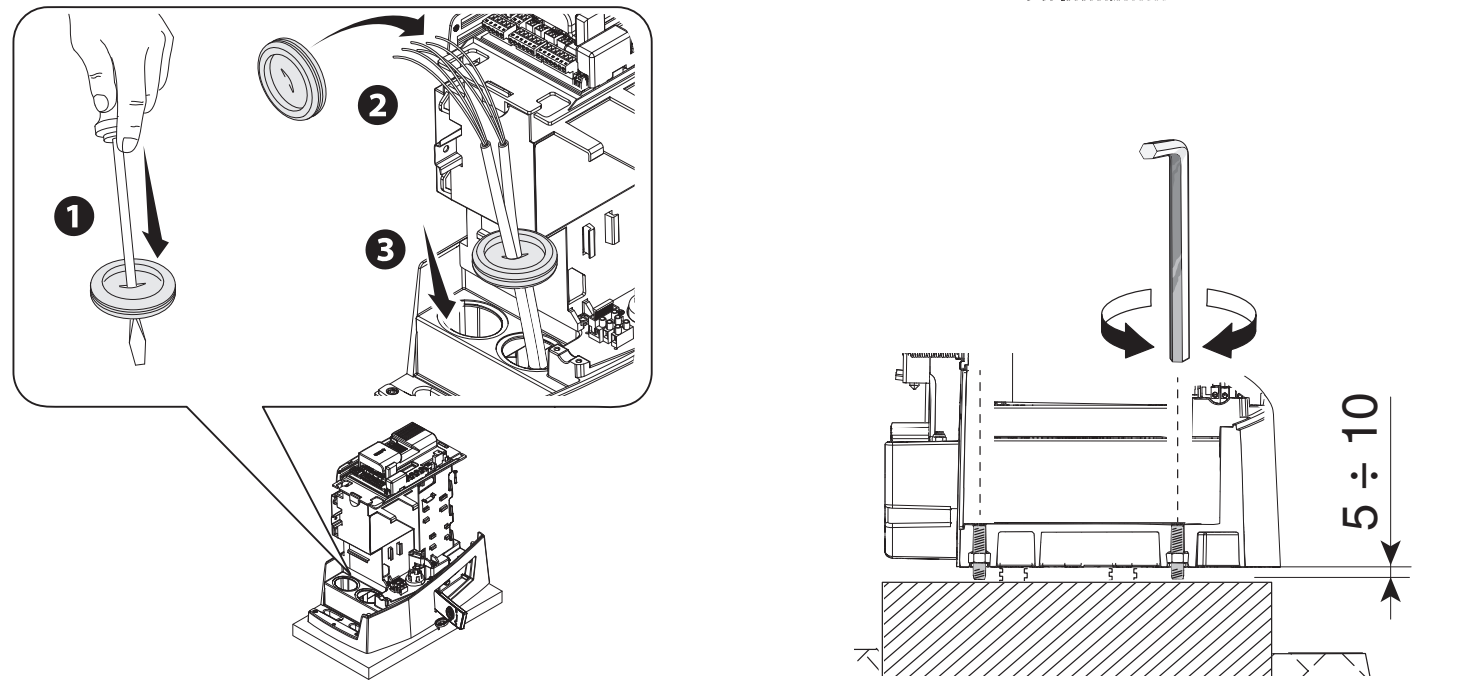

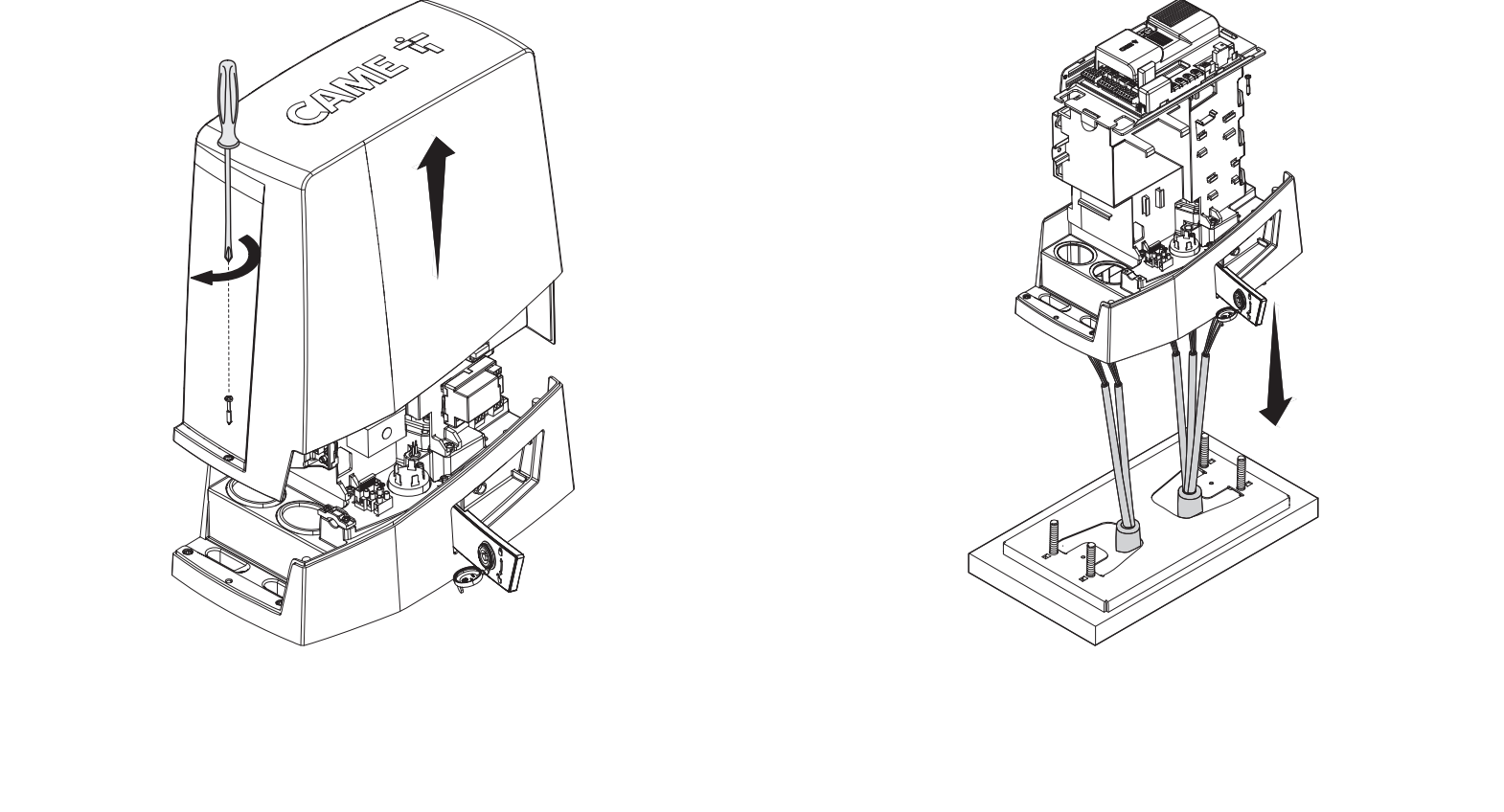

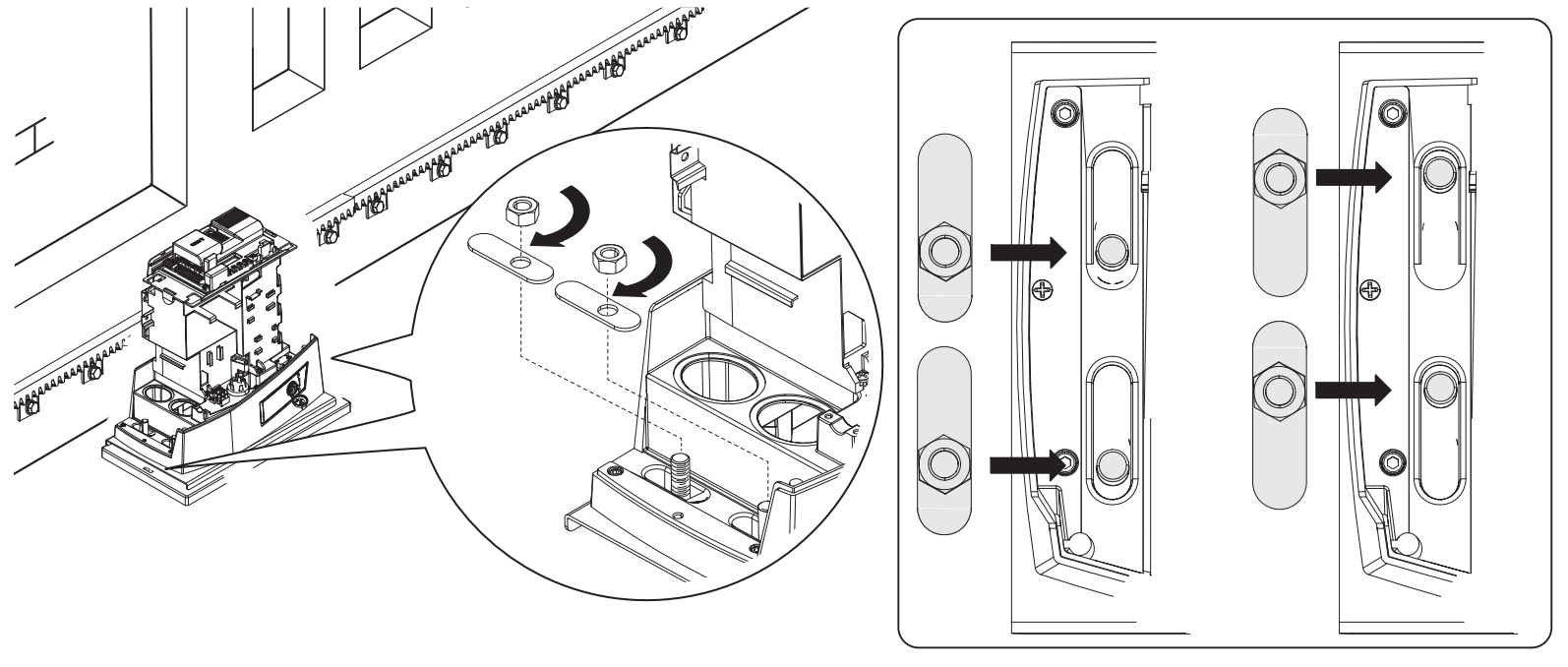

Osadzenie i regulacja wysokości
Po usunięciu deskowania zasyp przestrzeń wokół fundamentu. Odkręć nakrętki kotew i wyciągnij przewody na około 600 mm ponad płytę. Zdejmij pokrywę i osadź napęd; przewody przechodzą przez jego spód i szczelne przepusty. Podnieś napęd za pomocą śrub regulacyjnych o 5–10 mm, aby zachować zakres regulacji zazębienia.

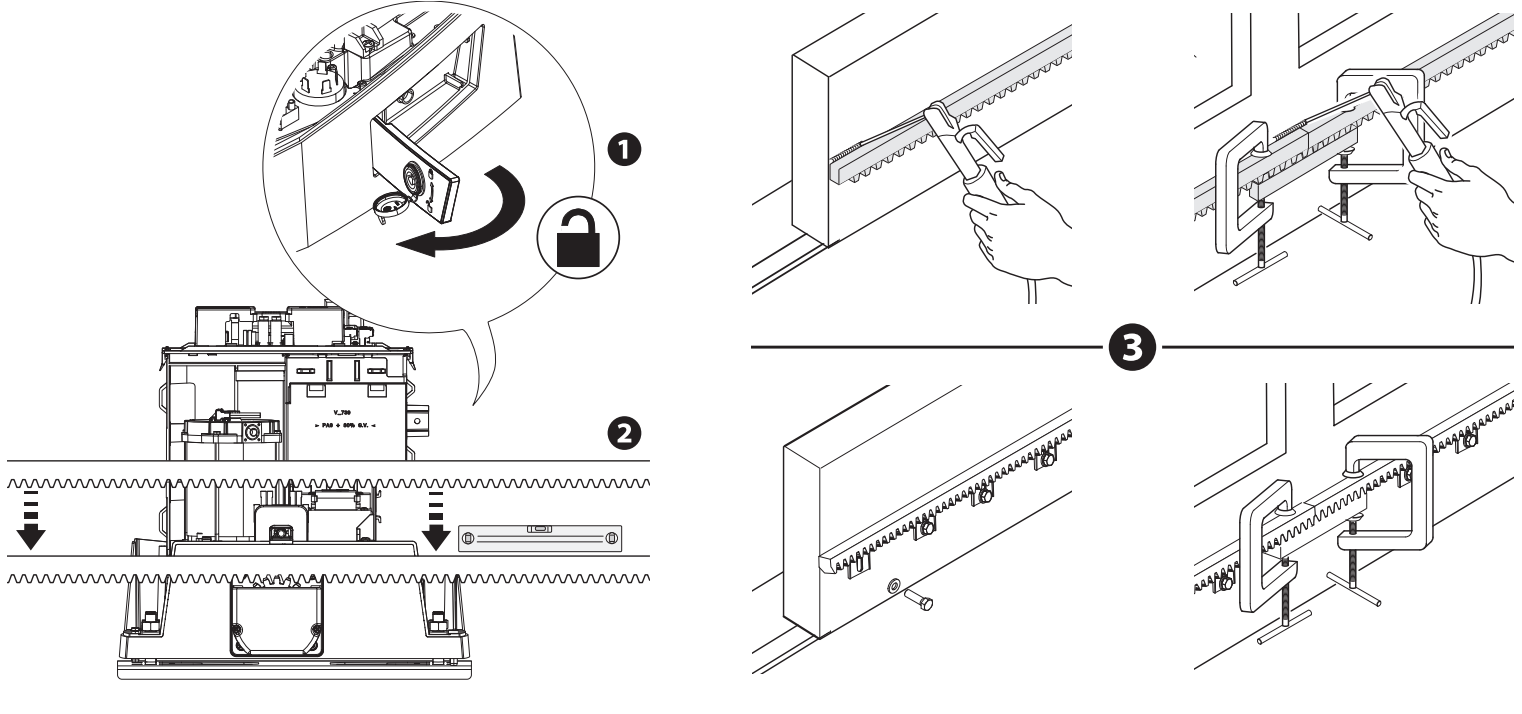

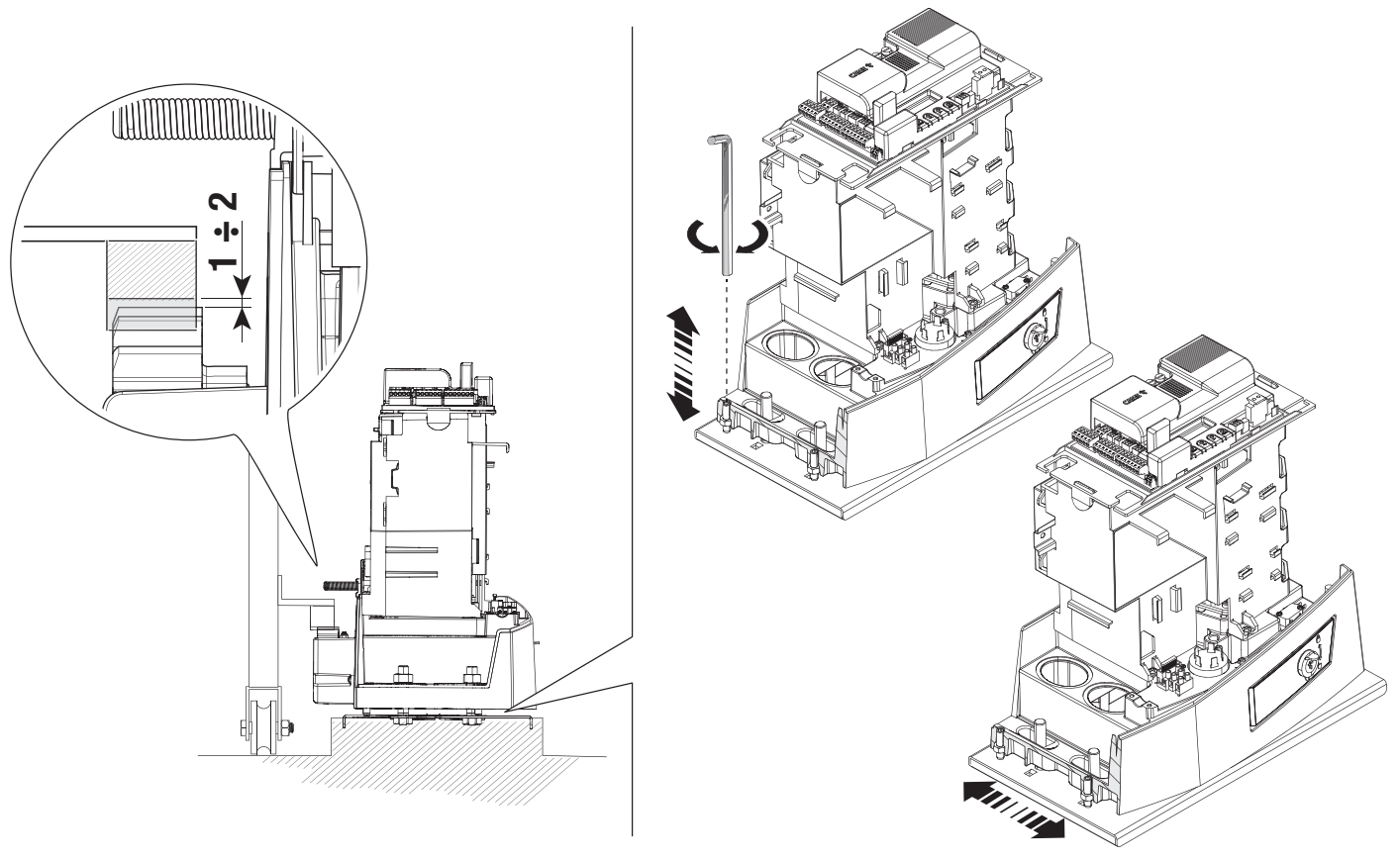

Listwa zębata i luz 1–2 mm
Odblokuj napęd i mocuj listwę zębatą o module 4 podczas ręcznego przesuwania bramy. Przy łączeniu elementów podłóż pod złącze pomocniczy odcinek listwy i zastosuj dwa zaciski, aby zęby płynnie do siebie pasowały. Po zamocowaniu wyreguluj wysokość śrubami regulacyjnymi, a położenie poziome – za pomocą otworów podłużnych.
Pozostaw luz 1–2 mm między kołem zębatym a listwą. Ciężar bramy nie może spoczywać na napędzie. Ręcznie przesuń bramę na całej długości i dopiero po regulacji dokręć napęd do płyty za pomocą podkładek i nakrętek.

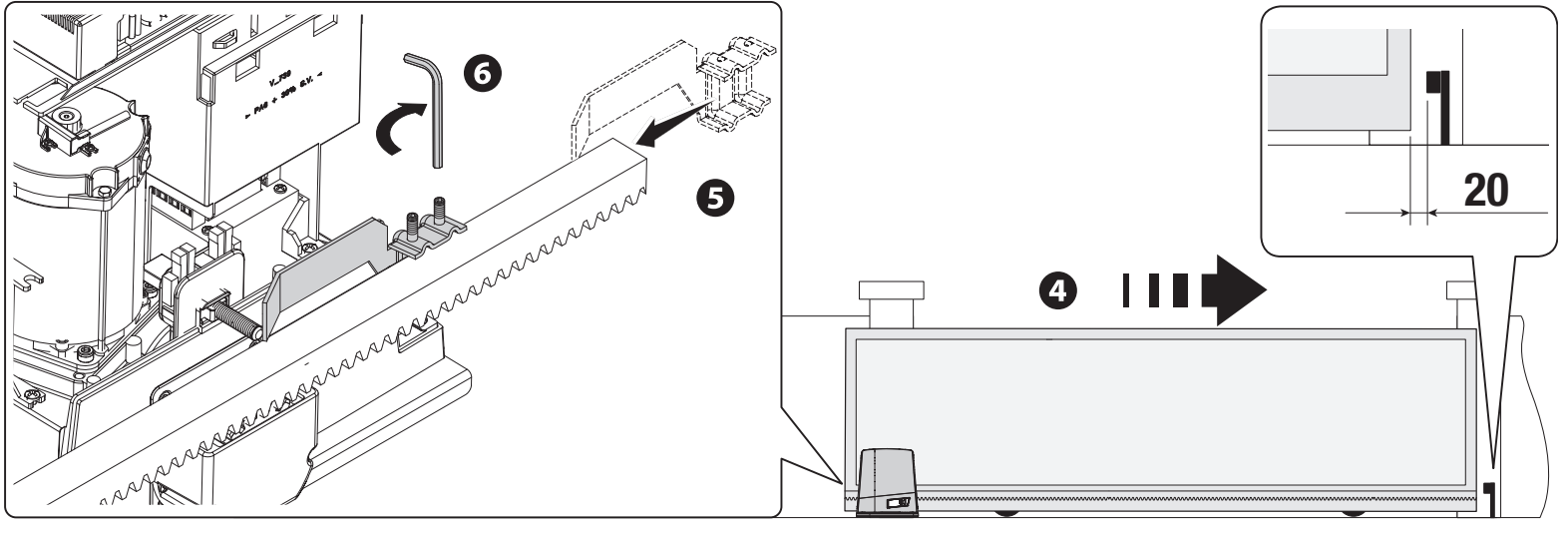

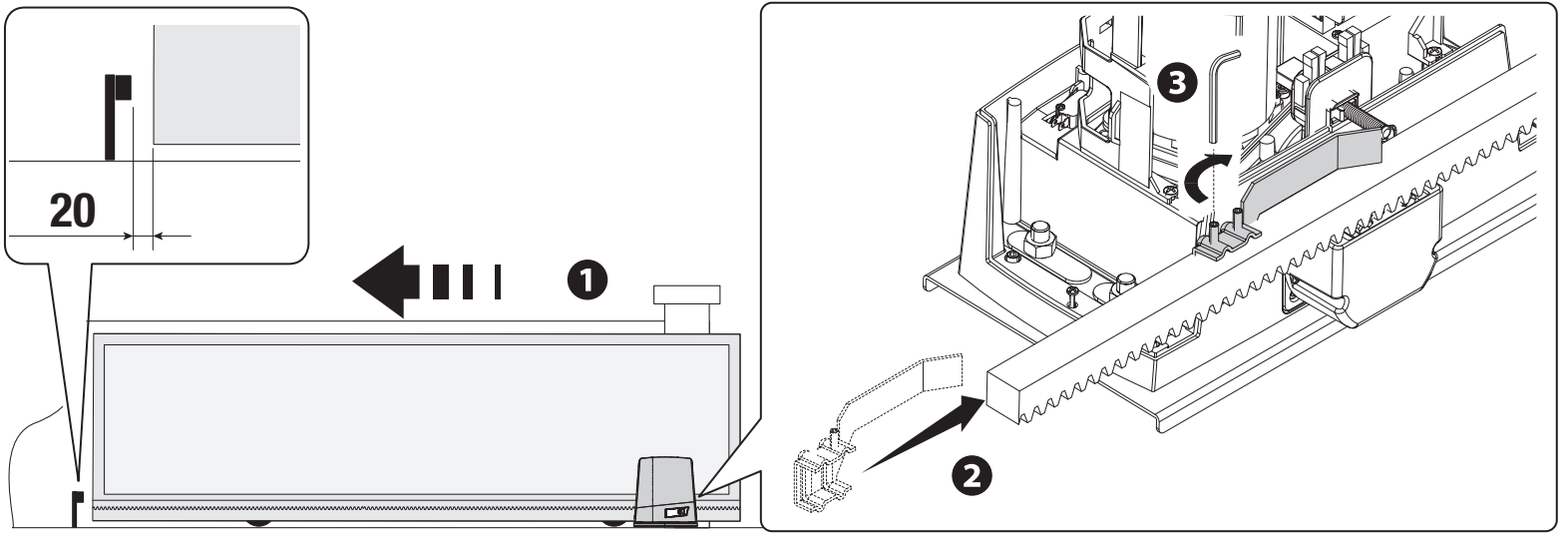

Mechaniczne wyłączniki krańcowe AGS
Otwórz bramę ręcznie. Umieść otwierający ogranicznik wyłącznika na listwie zębatej tak, aby jego najazd przełączył mikrowyłącznik sprężynowy, a następnie przymocuj go dostarczonymi śrubami. Powtórz tę samą procedurę przy zamykaniu. W przedstawionym układzie pozostawia się około 20 mm przed stałym ogranicznikiem; sprawdź dobieg przy rzeczywistym obciążeniu. Stały ogranicznik bramy i ogranicznik wyłącznika napędu pełnią różne funkcje.
Okablowanie
| Obwód | Przekrój / warunek |
|---|---|
| Sieć 230 V AC | 3G × 1,5 mm² do 20 m; 3G × 2,5 mm² przy 20–30 m. |
| Lampa ostrzegawcza 24 V | 2 × 1 mm² dla podanych tras do 30 m. |
| Fotokomórki | TX 2 × 0,5 mm²; RX 4 × 0,5 mm² zgodnie z pełnym schematem. |
| Elementy sterujące | Liczba żył zależnie od urządzenia, przekrój 0,5 mm² dla podanych tras. |
| Antena | RG58, maksymalnie 5 m. |
| RSE / CRP | UTP CAT 5, maksymalnie 1 000 m, zależnie od warunków systemu szeregowego. |
Przy dłuższej trasie lub większej liczbie odbiorników należy ponownie obliczyć przekrój na podstawie natężenia prądu i spadku napięcia. Przewód zasilający z sieci poprowadź przez osobny przepust, oddzielnie od obwodów niskonapięciowych. Przewody nie mogą stykać się z nagrzewającymi się elementami ani być narażone na uszkodzenia mechaniczne.

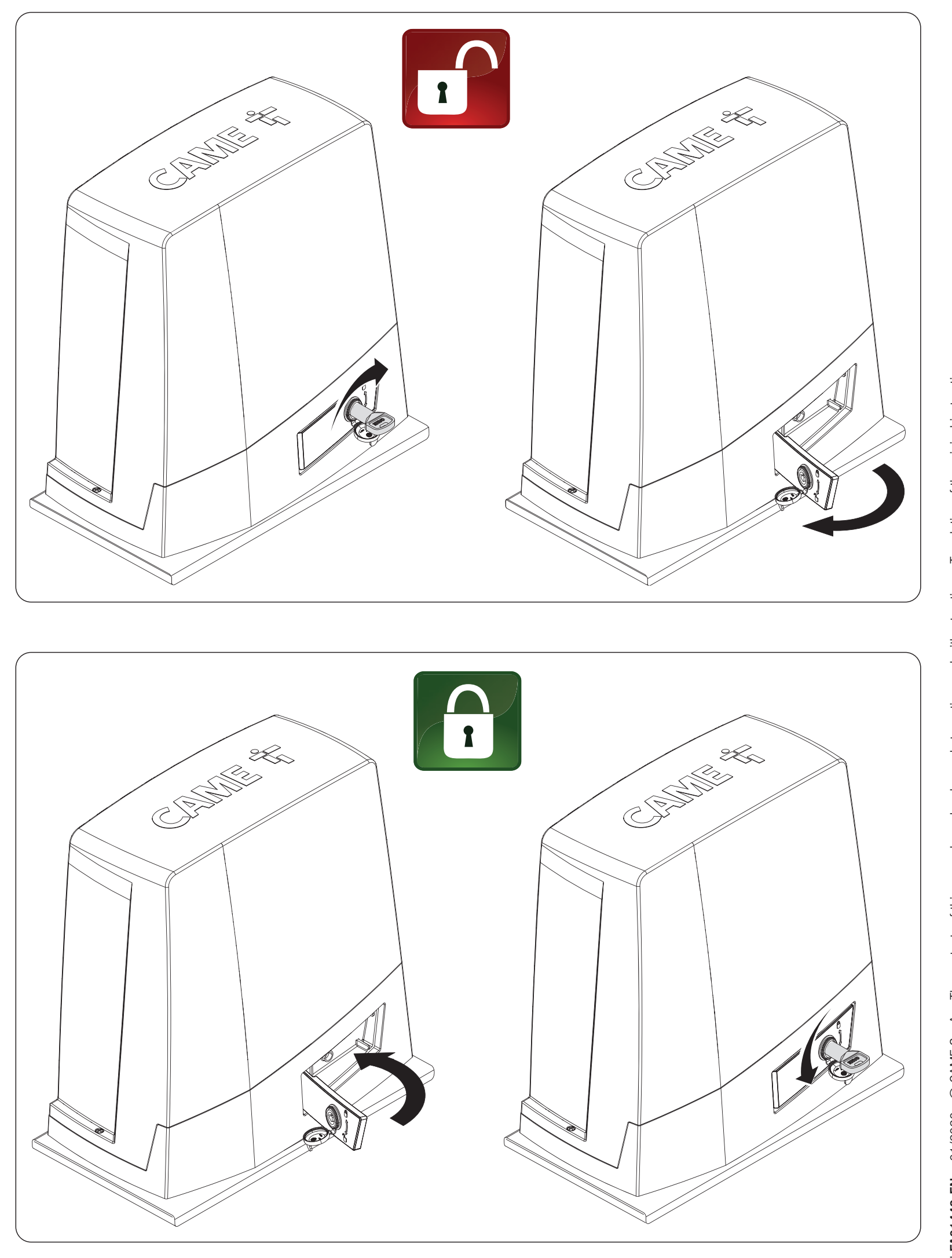

Ręczne odblokowanie i ponowne zablokowanie
Najpierw odłącz zasilanie i zabezpiecz skrzydło przed niekontrolowanym ruchem. Nie odblokowuj uszkodzonej lub niewyważonej bramy bez jej zabezpieczenia.
- Włóż klucz do zamka i obróć go zgodnie z górną parą ilustracji.
- Otwórz dźwignię odblokowującą, odciągając ją na zewnątrz obudowy zgodnie ze strzałką.
- Przesuwaj bramę ręcznie i w kontrolowany sposób, upewniając się, że w jej torze ruchu nie ma osób.
- Aby zablokować mechanizm, przestaw dźwignię z powrotem do pierwotnego położenia i zablokuj mechanizm zgodnie z dolną parą ilustracji.
- Przed wydaniem polecenia ruchu silnikiem sprawdź, czy mechanizm został ponownie zablokowany.

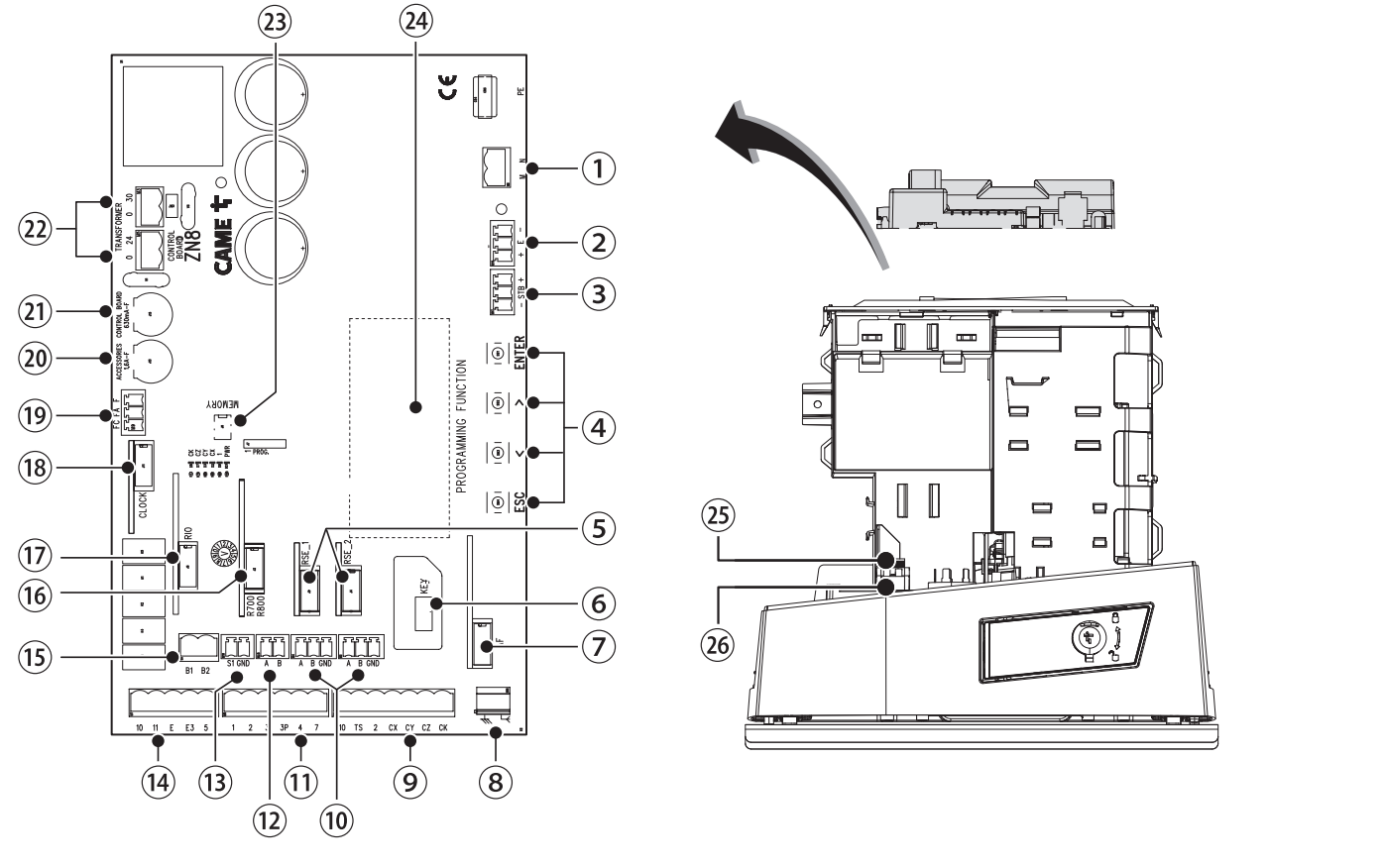

Orientacja na płytce ZN8
Na poniższej ilustracji duże kondensatory znajdują się u góry, długie listwy zaciskowe na dole, a przyciski programowania po prawej stronie. Wyświetlacz graficzny oraz przyciski ESC/strzałki/ENTER służą do konfiguracji, diagnostyki i obsługi użytkowników. Karty wkładaj i wyjmuj wyłącznie po odłączeniu zasilania sieciowego i ewentualnych akumulatorów.
| Numer ilustracji | Element |
|---|---|
| 1 / 2 / 3 | Silnik / enkoder / RGP1 lub LBB. |
| 4 / 5 / 6 / 7 | Przyciski programowania / RSE / CAME KEY / AF. |
| 8 / 9 / 10 / 11 | Antena / zabezpieczenia / połączenie szeregowe / sterowanie przewodowe. |
| 12 / 13 / 14 / 15 | Klawiatura / transponder / oświetlenie / B1–B2. |
| 16 / 17 / 18 / 19 | R700 lub R800 / RIOCN8WS / karta zegara / wyłączniki krańcowe. |
| 20 / 21 / 22 / 23 / 24 | Bezpiecznik akcesoriów / bezpiecznik płytki / transformator / Memory Roll / wyświetlacz. |
| 25 / 26 | Bezpiecznik sieciowy / przewód zasilający z sieci w napędzie. |
Zasilanie i zaciski BKV20AGS
| Obwód / zaciski | Napięcie, polaryzacja i limit |
|---|---|

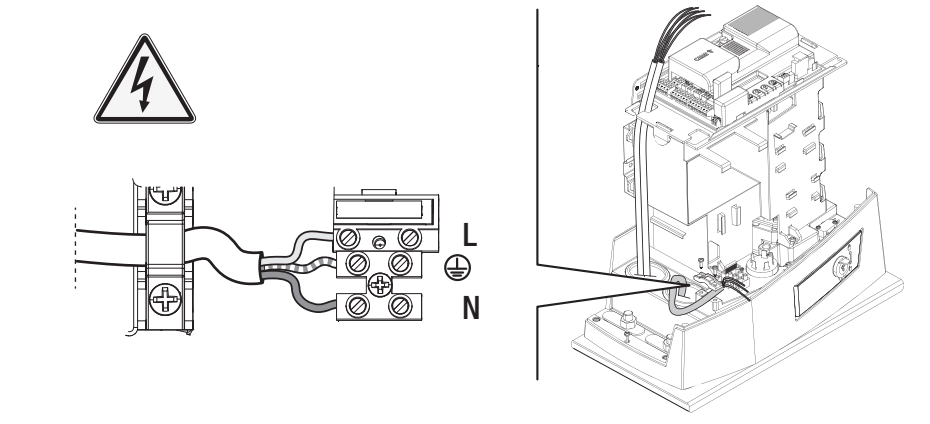

| L / N / PE | Sieć 230 V AC, 50/60 Hz. L – faza, N – przewód neutralny, PE – przewód ochronny. Prąd przemienny AC nie ma bieguna dodatniego ani ujemnego. |
| Silnik / wewnętrzne zasilanie płytki | Silnik 36 V DC, płytka zgodnie z tabelą techniczną 26 V DC. Są to obwody wewnętrzne prawidłowo skonfigurowanego zestawu, a nie wyjście zasilające akcesoria. Pozostaw je podłączone zgodnie z wymaganiami; nie podłączaj do nich zasilania sieciowego ani zewnętrznego źródła na podstawie własnych przypuszczeń. |

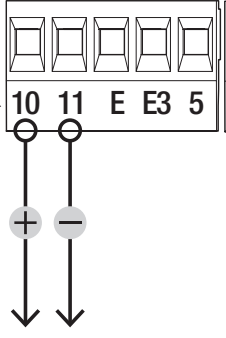

| 10 / 11 | Akcesoria 24 V AC/DC, łącznie maks. 20 W; standardowo 24 V AC. Przy prądzie stałym DC 10 = plus (+), 11 = minus (−); przy prądzie przemiennym AC brak stałej polaryzacji. |
| 10 / E | Lampa ostrzegawcza 24 V AC/DC, maks. 3 W. Przy prądzie stałym DC zacisk 10 jest wspólnym biegunem dodatnim, a E – wyjściem przełączanym. |
| 10 / E3 | Oświetlenie dodatkowe 24 V AC/DC, maks. 12 W; tryb w Manage lights → Light E3. Przy prądzie stałym DC zacisk 10 jest wspólnym biegunem dodatnim, a E3 – wyjściem przełączanym. |
| 10 / 5 | Sygnalizacja stanu 24 V AC/DC, maks. 3 W. Przy prądzie stałym DC zacisk 10 jest wspólnym biegunem dodatnim, a 5 – wyjściem przełączanym. |
| B1 / B2 | Oddzielny sterowany styk w trybie monostabilnym lub bistabilnym. Nie zasila akcesoriów przez zaciski 10/11. |
| 10 / TS / 2 | Zasilana i testowana gałąź fotokomórek oraz zacisk wspólny zgodnie z konkretnym schematem; TS nie jest uniwersalnym, stale aktywnym wyjściem ujemnym. |

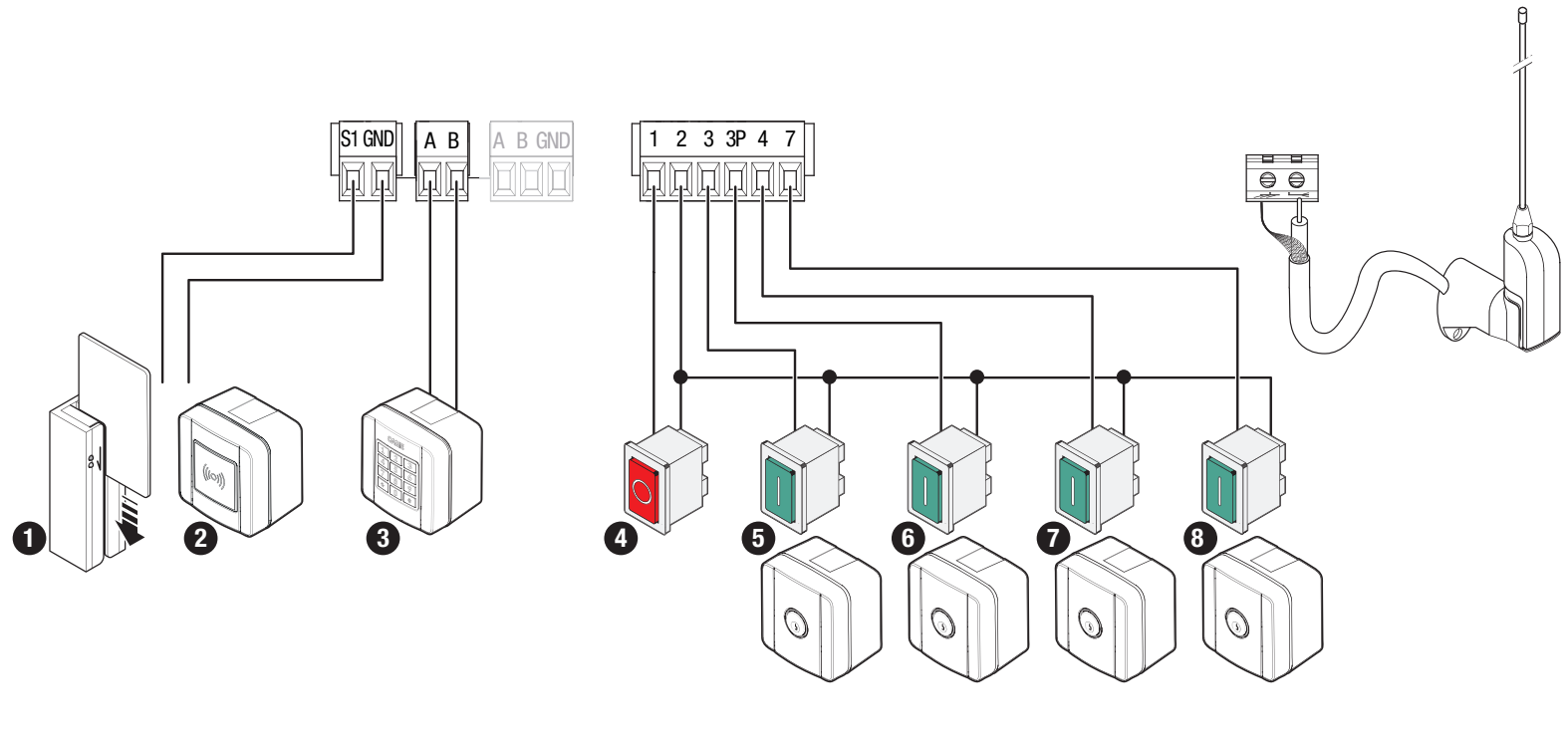

Polecenia, STOP, zabezpieczenia i antena
| Zaciski | Funkcja / styk |
|---|---|
| 1–2 | Styk NC STOP. Zatrzymuje bramę i wyłącza automatyczne zamykanie; aby ją ponownie uruchomić, należy wydać nowe polecenie. Jeśli wejście STOP nie jest używane, wyłącz funkcję Total stop. |
| 2–3 | Styk NO – polecenie wyłącznie otwierania. |
| 2–3P | Styk NO – częściowe otwarcie. |
| 2–4 | Styk NO – polecenie wyłącznie zamykania. |
| 2–7 | NO krok po kroku lub polecenie sekwencyjne zgodnie z Command 2-7. |
| 2–CX / CY / CZ / CK | Cztery niezależnie konfigurowane wejścia bezpieczeństwa. Nieużywane dezaktywować, używane skonfigurować zgodnie z zastosowaną ochroną. |
| S1 / GND | Transponder lub czytnik z odpowiednią kartą R700. |
| A / B w czytnikach | Klawiatura kodowa z R800; nie mylić z takimi samymi oznaczeniami literowymi połączenia szeregowego. |
| A / B / GND w RSE | Połączenie szeregowe pary lub CRP, zależnie od odpowiedniego złącza. |
| Antena / AF | Żyłę środkową RG58 podłączyć do sygnału antenowego, ekran do oznaczonego zacisku uziemienia zgodnie z rysunkiem; wtykową kartę radiową umieścić w AF. |
Polecenia NO/NC i styki bezpieczeństwa są bezpotencjałowe, bez polaryzacji +/−. Zasilanie akcesoriów i ich styk wyjściowy to oddzielne obwody. Nie doprowadzać 230 V do zacisków sterujących.

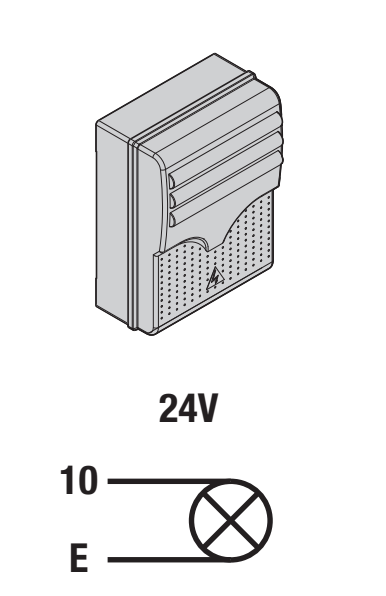

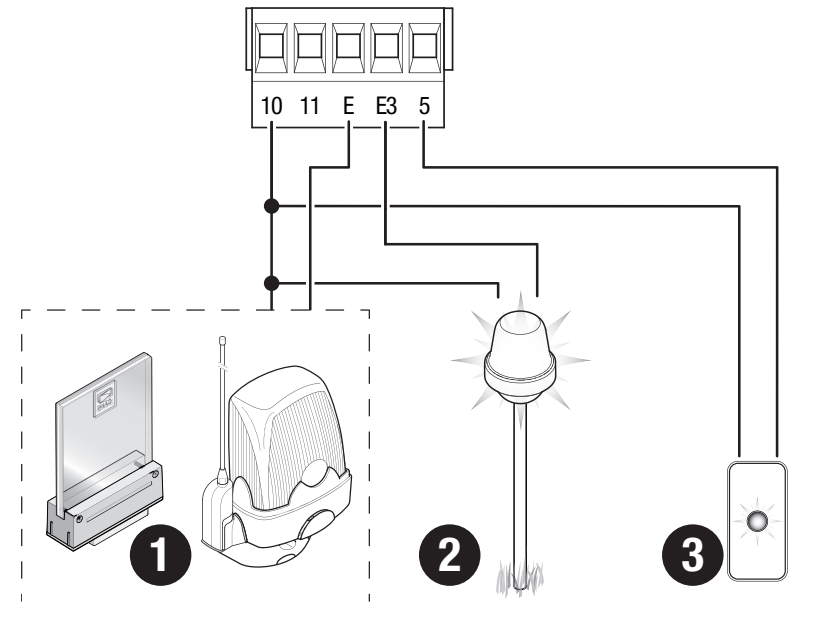

Lampa ostrzegawcza i dodatkowe oświetlenie
CAME KLED24 ma 24 V AC/DC i 2 W, dlatego należy ją podłączyć do 10–E w granicach limitu 3 W. Jej wejście nie jest osobno oznaczone +/−; przy AC polaryzacja nie ma znaczenia, a przy DC 10 jest dodatnim wspólnym wyjściem płyty. Nie podłączać tutaj wersji lampy ostrzegawczej na 230 V. E3 to oddzielne wyjście oświetleniowe o limicie 12 W; nie mylić E z E3.

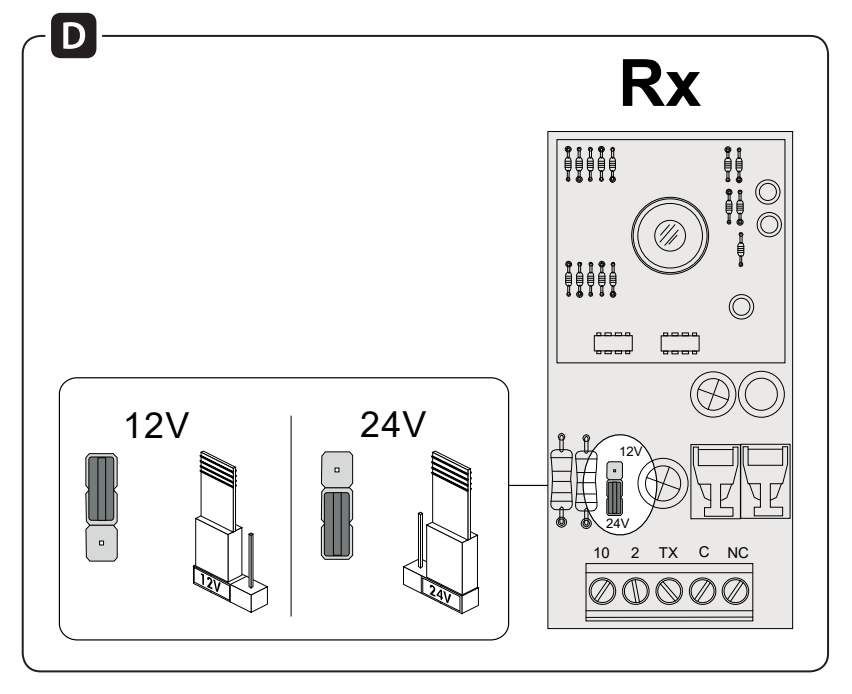

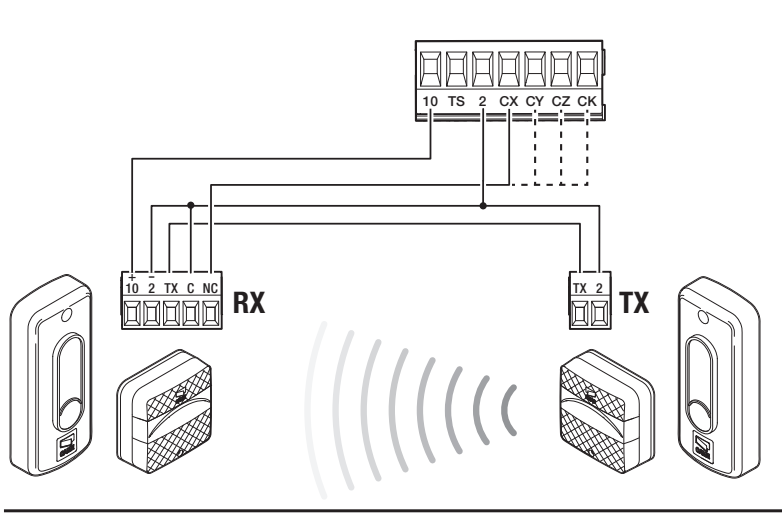

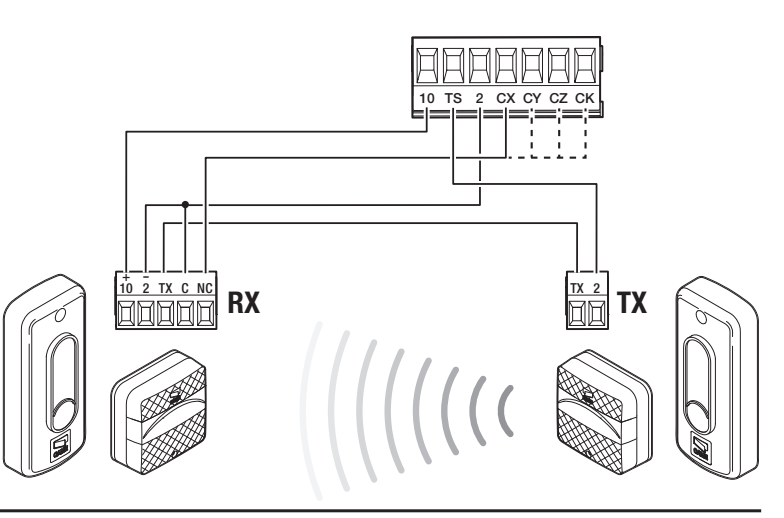

Fotokomórki DIR10 i test przez TS

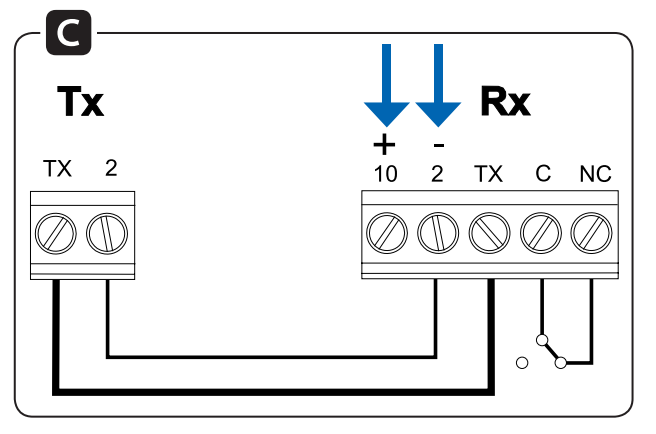

Przykład dotyczy CAME DIR10: para TX/RX, zasięg 10 m, zasilanie 12/24 V AC/DC. Zworkę RX ustawić na 24 V. Pobór prądu pary wynosi 60 mA przy 24 V AC. RX ma zaciski 10 (+), 2 (−), TX, C i NC. TX ma zaciski TX i 2, bez osobnych oznaczeń +/− na oryginalnym schemacie. Przy AC polaryzacja prądu stałego nie ma zastosowania.
| Zacisk DIR10 | Standardowo | Z testem |
|---|---|---|
| RX10 (+) | Płyta 10 | Płyta 10 |
| RX2 (−) i RX C | Płyta 2 | Płyta 2 |
| RX TX ↔ TX TX | Połączyć RX z TX | Takie samo połączenie |
| TX2 | Płyta 2 | Płyta TS |
| RX NC | Płyta CX | Płyta CX |
Styk C–NC nie ma polaryzacji. W tym zsynchronizowanym schemacie RX2 i C są podłączone do 2 na płycie, a nie do 11. Połączyć RX TX z TX TX; tego połączenia nie zastępować bezpośrednim zasilaniem z zacisku 10 płyty. Na CX ustawić C1, aby ponownie otwierała się podczas zamykania.
Aktywacja testu bezpieczeństwa
Przy odłączonym zasilaniu przełożyć przewód TX2 na TS; RX2/C pozostają na 2, a połączenie TX między RX/TX pozostaje bez zmian. Następnie w Configuration → Wired safety devices → Safety devices test aktywować test i odpowiednie wejście bezpieczeństwa. W razie błędu testu usunąć problem z zasilaniem, okablowaniem lub konfiguracją; nie mostkować na stałe zabezpieczenia.

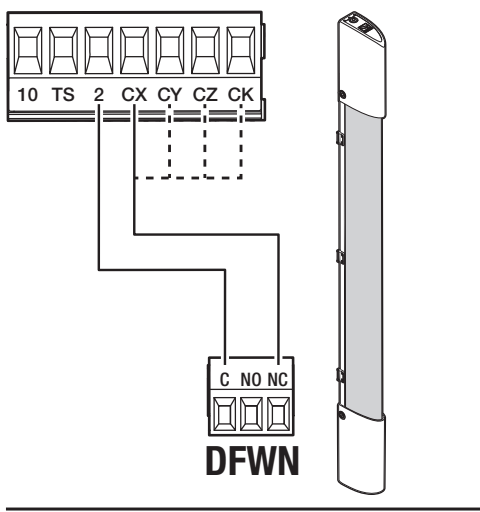

Listwy bezpieczeństwa i cztery wejścia
CX, CY, CZ i CK konfigurować osobno. Listwa NC wykorzystuje styk C–NC bez polaryzacji, na przykład zgodnie ze schematem DFWN. W przypadku listwy rezystancyjnej wybrać odpowiedni tryb R7/R8 i rzeczywisty schemat 8K2; para listew ma osobny wybór i sposób podłączenia. Nie mylić listwy rezystancyjnej ze zwykłym stykiem NC.

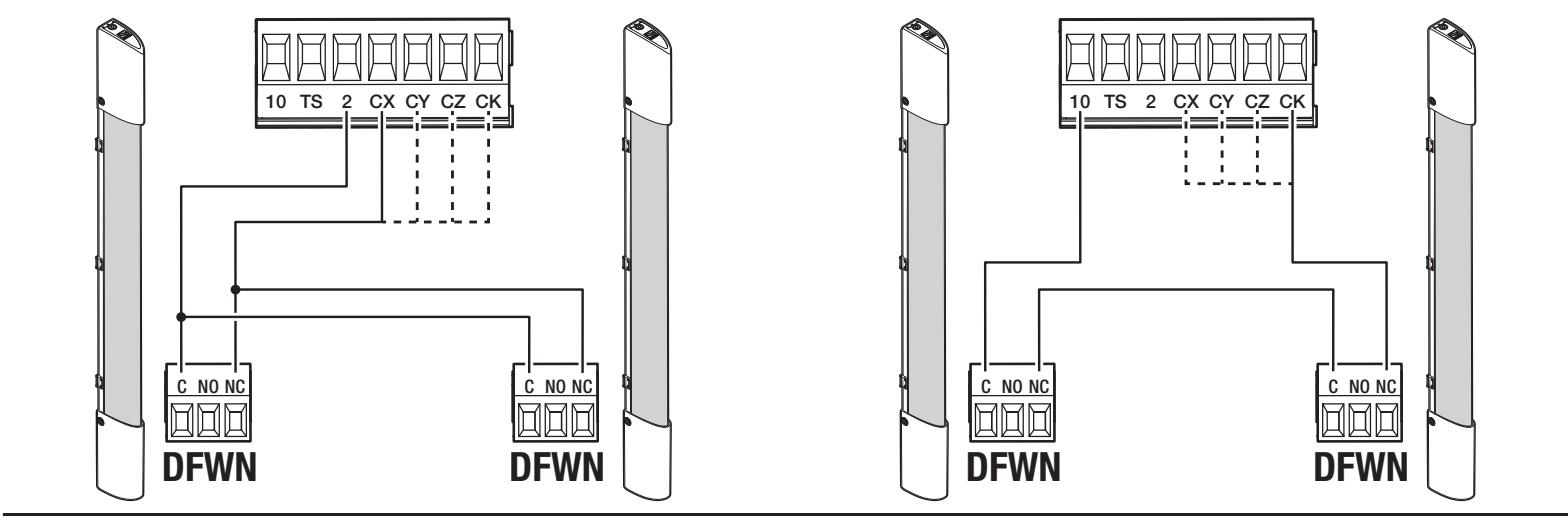

W przypadku pary listew NC DFWN na lewym schemacie oba styki są podłączone osobno: C obu listew do 2 na płycie, NC jednej do CX, a NC drugiej do CY. Producent zaleca takie podłączenie i określa je jako równoległe; każde wejście należy skonfigurować osobno. Po prawej styki NC są połączone szeregowo z jednym wejściem: 2 na płycie → C pierwszej listwy, NC pierwszej → C drugiej, NC drugiej → CX na płycie. Są to schematy styków DFWN, a nie schematy listew rezystancyjnych 8K2.
Pierwsze uruchomienie i kontrola kierunku
- Sprawdzić mechanizm, odboje, listwę zębatą, przewody, zabezpieczenie odblokowania i wolną przestrzeń.
- Po włączeniu postępować zgodnie z instrukcjami na wyświetlaczu graficznym. Dla tego napędu wybrać Motor type → BKV2000; zmiana typu nie zmienia rzeczywistej nośności.
- Ustawić kierunek w Configuration → Motor settings → Opening direction. Domyślny kierunek to w lewo.
- W funkcji Motor test przycisk > zamyka, a < otwiera. W razie niezgodności poprawić kierunek w menu; nie zamieniać przewodów na chybił trafił.
- Ustawić STOP, wszystkie podłączone wejścia bezpieczeństwa, ewentualny test, a następnie nauczyć napęd przebiegu.
- Sprawdzić pełny cykl, częściowe otwieranie, wszystkie zabezpieczenia, oświetlenie, radio i działanie po awarii zasilania.
Pierwszy zwykły ruch po włączeniu to otwieranie; poczekać na jego zakończenie. W razie nietypowego działania, hałasu lub drgań natychmiast zatrzymać napęd i usunąć przyczynę.
Automatyczne uczenie przebiegu BKV
Przed uczeniem należy prawidłowo ustawić mechaniczne wyłączniki krańcowe, sztywne odboje, typ BKV2000 i kierunek. Napęd musi być zablokowany, a cała przestrzeń ruchu wolna. Technik nadzoruje cały proces; osoby nie mogą wchodzić w tor ruchu.
- Otworzyć Configuration → Motor settings → Travel calibration.
- Na pytanie Confirm? wybrać YES i zatwierdzić przyciskiem ENTER.
- Pozwolić dokończyć cały proces uczenia wyświetlany na danej płycie; nie wydawać przedwcześnie kolejnego polecenia.
- Po zakończeniu sprawdź położenia, zwalnianie i działanie wszystkich elementów bezpieczeństwa. Jeśli pojawi się komunikat Calibration error, najpierw usuń przeszkodę lub usterkę mechanizmu, a dopiero potem ponów procedurę uczenia.
Programowanie tej płyty graficznej odbywa się za pomocą nazw menu. Nie przenoś tutaj ustawień liczbowych A1/A3 ani ustawień ZN7 z innej serii.

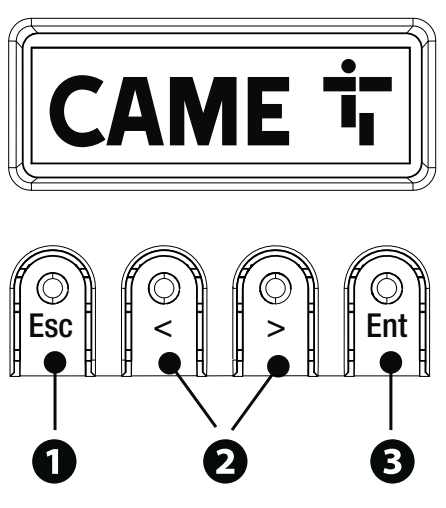

Programowanie za pomocą wyświetlacza graficznego
ENTER otwiera menu i zatwierdza wybór. < i > przechodzą między pozycjami i zmieniają wartości. ESC anuluje niezatwierdzoną zmianę, cofa, opuszcza menu lub zatrzymuje ruch. Programuj przy nieruchomym napędzie, a przed wprowadzeniem zmian zapisz aktualne ustawienia.
Poniżej znajduje się polskie objaśnienie z angielskimi nazwami menu, które ułatwiają jednoznaczne znalezienie pozycji. Pogrubione są wyłącznie wartościami fabrycznymi wyraźnie oznaczonymi jako takie. Dostępność funkcji zależy od podłączonych kart i wersji płyty.
Configuration → Motor settings
| Pozycja / znaczenie | Opcje i warunki |
|---|---|
| Opening direction Kierunek otwierania. | To the left – w lewo; To the right – w prawo. |
| Motor test Test kierunku. | > zamyka, < otwiera; niezgodność należy skorygować, wybierając właściwy kierunek. |
| Travel calibration Uczenie drogi. | Confirm? NO/YES; procedura uczenia. |
| Motor type Typ napędu. | W przypadku BKV20AGS wybierz BKV2000; pozostałe opcje BKV1500/BKV2500 nie zwiększają nośności tego modelu. |
Configuration → Gate travel settings
Configuration → Wired safety devices
| Pozycja / znaczenie | Opcje i warunki |
|---|---|
| Total stop STOP1–2: zatrzymuje bramę i wyłącza automatyczne zamykanie. | Deactivated / On. Aktywuj wyłącznie z prawidłowo podłączonym stykiem NC. |
| CX input / CY input / CZ input / CK input Cztery wejścia konfigurowane niezależnie. | Każde Deactivated; C1/C2/C3/C4/C7/C8/C13/R7/R8 oraz R7/R8 dla dwóch krawędzi. Objaśnienia pod tabelą. |
| Safety devices test Test fotokomórek przy poleceniach otwierania i zamykania. | Deactivated / On; wymaga podłączenia przez TS. |
| Obst. with motor stopped W przypadku zgłoszenia przeszkody uniemożliwia uruchomienie napędu, także gdy brama jest nieruchoma. | Deactivated / On. |
Configuration → RIO safety devices
Configuration → Command inputs / Functions
Konfiguracja → Czasy / Sterowanie oświetleniem
Konfiguracja → Komunikacja RSE / Pamięć zewnętrzna
| Pozycja / znaczenie | Opcje i warunki |
|---|---|
| RSE1 Rola karty w RSE_1. | CRP, sparowane lub wyłączone. |
| Adres CRP Unikalny adres płytki w systemie. | 1–254. |
| Prędkość RSE1 / prędkość RSE2 Prędkość transmisji każdego portu. | 1200/2400/4800/9600/14400/19200/38400/57600/115200 bps. Domyślna prędkość obu portów: 38400 bps. |
| Zapisz dane Zapis danych użytkowników, czasów i konfiguracji. | Wyświetla się po włożeniu pamięci; Memory Roll. |
| Odczytaj dane Wczytanie zapisanych danych na płytkę. | Zastępuje dane płytki zapisaną konfiguracją; po wczytaniu sprawdź cały zestaw. |
Zarządzanie użytkownikami – użytkownicy
Informacje – informacje i serwis
| Pozycja / znaczenie | Opcje i warunki |
|---|---|
| Wersja FW Wyświetl wersję FW i GUI. | Zapisz obie wersje przed zmianą ustawień. |
| Licznik cykli Liczniki ruchów. | Łączna liczba cykli / Częściowa liczba cykli. |
| Ustawienie serwisu Powiadomienie o serwisie. | Wyłączone lub od 1×100 do 250×100 cykli; powiadomienie miga 3+3 razy. |
| Reset serwisowy Wyzeruj częściowy licznik serwisowy. | Potwierdzić? NIE/TAK; wykonaj po przeprowadzeniu konserwacji. |
| Reset parametrów Przywróć parametry. | Zachowuje dekodowanie radiowe, typ silnika i dane kalibracji; odróżnij od pełnego resetu. |
| Lista błędów Ostatnich 8 błędów. | Strzałki umożliwiają przeglądanie historii; polecenie „Usuń błędy” kasuje ją po potwierdzeniu. |
Zarządzanie zegarem / Polecenia
Język / Hasło / Menu F
Reakcje wejść przewodowych i RIO
| Reakcja | Znaczenie |
|---|---|
| C1 / P1 | Ponowne otwarcie podczas zamykania – fotokomórki. |
| C2 / P2 | Ponowne zamknięcie podczas otwierania – fotokomórki. |
| C3 / P3 | Częściowe zatrzymanie; sprawdzić w połączeniu z automatyką pracy. |
| C4 / P4 | Zatrzymanie i oczekiwanie na usunięcie przeszkody. |
| C7 / P7 | Ponowne otwarcie podczas zamykania – listwy bezpieczeństwa. |
| C8 / P8 | Ponowne zamknięcie podczas otwierania – listwy bezpieczeństwa. |
| C13 / P13 | Ponownie otworzyć podczas zamykania i natychmiast zatrzymać po usunięciu przeszkody; reakcja obowiązuje również, gdy brama stoi. |
| R7 / R8 | Odpowiednia reakcja dla listew o rezystancji 8K2; osobna opcja dla jednej lub dwóch listew. |
| P0 | Zatrzymaj i wyłącz automatykę; wznowienie pracy dopiero po otrzymaniu nowego polecenia. |
Zapisywanie i obsługa pilotów
Dla opisanego wyżej menu graficznego pojemność wynosi 250 użytkowników. Do AF należy użyć odbiornika o odpowiedniej częstotliwości i kodowaniu; przykładem jest AF43S z TOP-432EE. Sama zgodność częstotliwości nie potwierdza kompatybilności.
- Otwórz Manage users → New user.
- Wybierz żądaną funkcję i zatwierdź przyciskiem ENTER.
- Wyślij kod, naciskając wybrany przycisk pilota.
- Powtórz procedurę dla kolejnego przycisku lub użytkownika, zapisz numer i polecenie, a następnie sprawdź rzeczywiste działanie.
Pojedyncze usunięcie: Remove user; usunięcie wszystkich: Remove all. Radio decoding → Rolling code lub TW Key block usuwa wcześniej zapisane nadajniki z innym kodowaniem. Nie wybieraj tej opcji bez ewidencji używanych pilotów.
Reset parametrów i pełne przywracanie
Information → Parameter reset przywraca parametry fabryczne, ale zachowuje Radio decoding, Motor type i ustawienia kalibracji toru ruchu. Przed zatwierdzeniem zapisz konfigurację, a po resecie sprawdź kierunek ruchu, zabezpieczenia, czasy i działanie podczas testów. Do usunięcia wszystkich użytkowników służy osobna opcja Manage users → Remove all. Po każdym przywróceniu sprawdź również zapisane piloty.
Przywracanie ustawień po zapomnieniu hasła to inny, pełny reset. Usuwa zapisanych użytkowników, czasy i kalibrację. Procedurę powinien przeprowadzić technik, który potrafi ponownie bezpiecznie uruchomić cały układ.
- Odłącz zasilanie centrali, w tym ewentualne akumulatory.
- Przytrzymaj jednocześnie przyciski < i >, a następnie przywróć zasilanie zgodnie z procedurą serwisową.
- Przytrzymuj przyciski aż do wyświetlenia komunikatu Factory reset, wybierz Confirm YES i naciśnij ENTER.
- Ponownie ustaw właściwy model i kierunek ruchu, skonfiguruj wszystkie zabezpieczenia, przeprowadź autouczenie i dodaj użytkowników; przed uruchomieniem wykonaj pełne testy.
Kopia zapasowa i odczyt z Memory Roll
- Odłącz zasilanie sieciowe i akumulatory, a następnie włóż Memory Roll do oznaczonego złącza.
- Po włączeniu zasilania wybierz Configuration → External memory → Save data lub Read data.
- Zapis/odczyt obejmuje użytkowników, czasy i konfigurację. Odczyt może nadpisać dotychczasowe dane centrali.
- Po zakończeniu odłącz zasilanie i wyjmij Memory Roll. Po przywróceniu danych sprawdź zgodność modelu, kierunek ruchu, wszystkie zabezpieczenia i polecenia.
Te pozycje są widoczne po podłączeniu pamięci. Użyj wskazanego złącza Memory Roll; nie podłączaj urządzenia USB do innego złącza tylko ze względu na podobną nazwę funkcji.
Memory Roll na zdjęciu rzeczywistej centrali ZN8 jest oznaczony numerem 23.

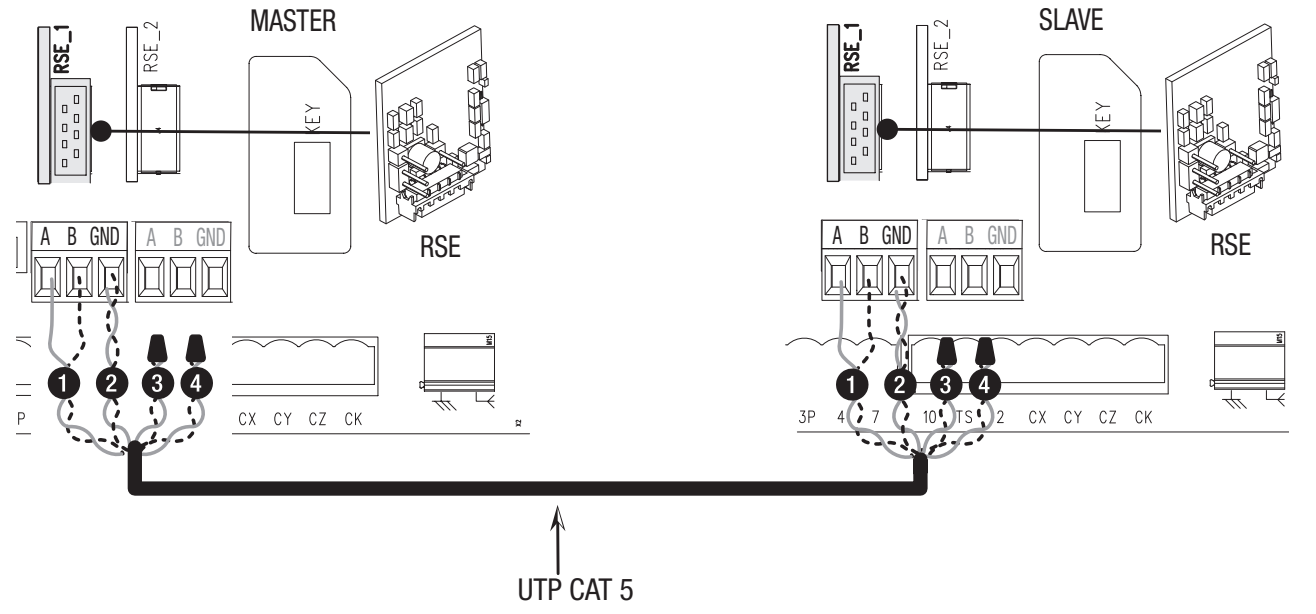

Dwa napędy w trybie MASTER–SLAVE
Włóż karty RSE do złączy RSE_1 obu central i połącz A–A, B–B, GND–GND przewodem UTP CAT5 zgodnie ze schematem. Akcesoria i elementy sterujące podłącza się do centrali MASTER; tam też zapisuje się użytkowników. W centrali MASTER wybierz Paired w kreatorze lub w ustawieniach RSE1; drugi napęd stanie się SLAVE. Polecenie częściowego otwarcia steruje napędem MASTER zgodnie z pierwotnym schematem, a wspólne otwieranie – obydwoma skrzydłami.
Jeśli RSE_1 służy do połączenia napędów w parę, CRP korzysta z RSE_2. W tej konfiguracji nie można podłączyć CAME KEY. Nie należy mylić takich samych oznaczeń A/B na różnych interfejsach.
Diagnostyka komunikatów tekstowych wyświetlacza
| Komunikat | Kontrola / procedura |
|---|---|
| Błąd kalibracji | Autouczenie przerwane przez przeszkodę; usuń przyczynę i sprawdź mechanikę. |
| Enkoder nie działa | Enkoder jest odłączony lub uszkodzony; przy odłączonym zasilaniu sprawdź właściwe złącze i okablowanie. |
| Błąd testu serwisowego | Przeszkoda przy fotokomórkach, nieprawidłowe podłączenie/konfiguracja lub uszkodzona fotokomórka; sprawdź test TS. |
| Zamek drzwi otwarty | Napęd jest odblokowany; sprawdź, czy dźwignia jest zablokowana. |
| Maksymalna liczba przeszkód podczas zamykania / otwierania / przeszkód | Przekroczono liczbę kolejnych wykrytych przeszkód; usuń opór lub przyczynę zadziałania zabezpieczenia. |
| Błąd komunikacji | Nieprawidłowo skonfigurowany port RSE; sprawdź połączenie i tryb. |
| Niekompatybilny pilot | Nieodpowiedni nadajnik, kodowanie lub TWIN KEY BLOCK. |
| Napęd SLAVE odblokowany | Napęd SLAVE jest odblokowany. |
| Brak komunikacji z systemem RIO | Brak modułu RIO w złączu lub jego awaria. |
| System RIO nie jest skonfigurowany | System bezprzewodowy lub jego urządzenia nie są skonfigurowane. |
Information → Errors list przechowuje 8 ostatnich błędów. Przed ich usunięciem zapisz stan oraz wersje FW/GUI. Jeśli brama się nie porusza, sprawdź zasilanie sieciowe, bezpieczniki, odblokowanie, STOP, zabezpieczenia i stale aktywne polecenie. Jeśli brama się otwiera, ale nie zamyka, sprawdź fotokomórki i konfigurację odpowiedniego wejścia. Nie omijaj zabezpieczenia przez stałe mostkowanie.
Bezpieczniki do 230 V BKV20AGS
| Obwód | Szybki bezpiecznik |
|---|---|
| Zasilanie sieciowe | 2 A F |
| Płyta sterująca | 630 mA F |
| Akcesoria | 1,6 A F |
Bezpieczniki należy sprawdzać przy odłączonym zasilaniu sieciowym i akumulatorach. Wymieniać je wyłącznie na bezpieczniki tego samego typu i o tej samej wartości, a najpierw usunąć przyczynę zwarcia lub przeciążenia.
Konserwacja i serwis
Co 10 000 cykli i nie rzadziej niż co 6 miesięcy sprawdzić dokręcenie śrub/nakrętek, zużycie i działanie ruchomych części, smarowanie odpowiednich elementów mechanicznych, urządzenia ostrzegawcze i zabezpieczające, ręczne odblokowanie, kable, prowadnicę i listwę zębatą. Przed przystąpieniem do prac odłączyć zasilanie i akumulatory. Po dłuższym przestoju, po przywróceniu zasilania sieciowego, sprawdzić działanie całego urządzenia.
Producent podaje MCBF 250 000 cykli dla BKV20 przy 20 m/2 000 kg; w obszarze narażonym na wiatr podana liczba zmniejsza się o 15%. Jest to wartość referencyjna dotycząca odstępów między awariami, a nie interwał między przeglądami ani gwarancja żywotności każdej bramy. Przypomnienie o serwisie ustawić w Information → Set up maintenance i wyzerować dopiero po wykonaniu serwisu.
Po zakończeniu ustawień zamknąć osłonę płyty, pokrywę i wszystkie mocowania. Sprawdzić siły i funkcje bezpieczeństwa całej bramy, pokazać użytkownikowi ręczne odblokowanie i przekazać instrukcje obsługi całego zestawu. Zużyty sprzęt elektroniczny i akumulatory przekazać do wyznaczonego punktu zbiórki.
Dane techniczne CAME BKV20AGS
| Parametr | Wartość dla opisanego wariantu |
|---|---|
| Model / kod | BKV20AGS / 801MS-0310 |
| Maksymalna masa / długość skrzydła | 2 000 kg / 20 m |
| Zasilanie sieciowe | 230 V AC, 50/60 Hz |
| Silnik / wewnętrzne zasilanie płyty | 36 V DC / 26 V DC |
| Moc | 250 W |
| Siła / maksymalna siła | 900 N / 1 350 N |
| Maksymalna prędkość | 12 m/min |
| Stopień ochrony | IP54 |
| Temperatura pracy | −20 do +55 °C |
| Tryb pracy | Praca ciągła; brak określonej liczby cykli na godzinę. |
| Czas pracy | 180 s |
| Pobór mocy w trybie czuwania | 14 W; z modułem RGP1 0,8 W |
| Zabezpieczenie termiczne transformatora | 120 °C |
| Klasa izolacji / przełożenie | I / 40 |
| Masa napędu | 21 kg |
| Kolor | Szary RAL 7024 |
| Koło zębate / wyłączniki krańcowe | Moduł 4 / mechaniczne |

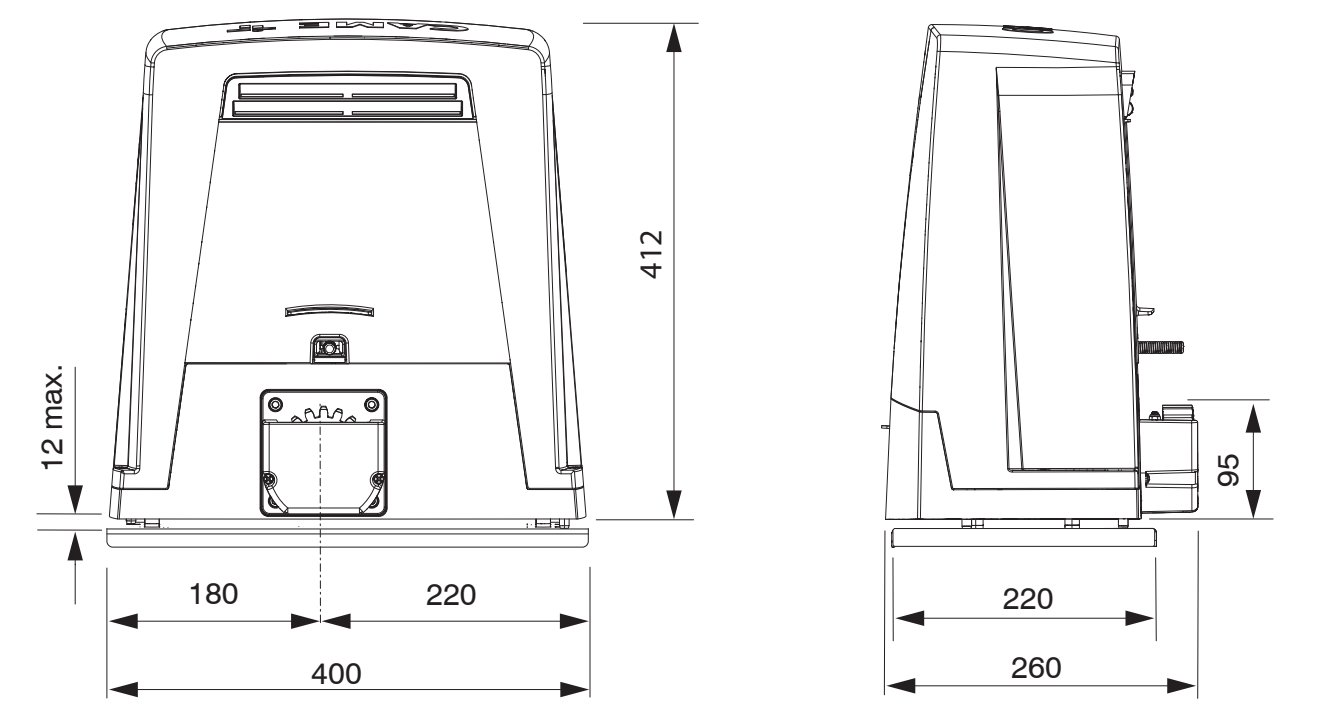

| Wymiary: szerokość × głębokość × wysokość | 400 × 260 × 412 mm |
| Ustawienie modelu | Motor type → BKV2000 |
| Liczba użytkowników tego menu | 250 |
Jak zamówić ten towar?
Wybierz najwygodniejszy sposób:
- zamówienie w sklepie internetowym: użyj przycisku kup, aby dodać towar do koszyka sklepu (przycisk kup znajdziesz tutaj w tabeli wariantów produktu).
- zamówienie przez e-mail: zamów pod adresem [email protected]
