Hormann LineaMatic – samodzielny napęd do bramy przesuwnej o masie do 300 kg i długości do 6 m, 4511323 (A)
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
dostępny w magazynie
1 801,48 zł z VAT
| Masa |
|---|
| 15 kg |
Opis produktu Hormann LineaMatic – samodzielny napęd do bramy przesuwnej o masie do 300 kg i długości do 6 m, 4511323 (A)
Napęd jest przeznaczony do bram przesuwnych o długości przejazdu 6m/300kg. Położenie końcowe zamknięcia wykrywają magnes i kontaktron REED. Droga i siły są zapamiętywane podczas uruchamiania. Napęd jest nieodwracalny.
Napęd jest wyposażony we wbudowaną centralę sterującą ze zintegrowanym odbiornikiem dwukierunkowym, umożliwiającym sterowanie napędem za pomocą pilotów. Zaletą odbiornika dwukierunkowego jest możliwość sprawdzenia na pilocie, czy brama jest otwarta.
Hörmann LineaMatic 4511323 to napęd do bram przesuwnych o szerokości do 6 m i wysokości 2 m. W przypadku bramy poruszającej się po podłożu limit wynosi 300 kg, a w przypadku bramy samonośnej 250 kg. Wypełnienie bramy i lokalne obciążenie wiatrem należy ocenić łącznie z oporami mechanicznymi bramy.
Montaż, podłączenie do sieci i uruchomienie należy powierzyć osobie z odpowiednimi kwalifikacjami. Przed otwarciem odłącz zasilanie sieciowe oraz ewentualny akumulator awaryjny. Zabezpiecz skrzydło przed samoczynnym ruchem oraz osłoń główne i boczne krawędzie zamykające oraz miejsce zazębienia listwy zębatej.
Sam napęd LineaMatic i powiązane zestawy
| Wersja | Wybór |
|---|---|
| Sam napęd LineaMatic 4511323 (A) | Napęd do wymiany lub uzupełnienia zestawu. Akcesoria należy dobrać osobno. |
| Zestaw LineaMatic 4511323 (D) | Alternatywna oferta zestawu. Sprawdź zawartość opakowania na karcie konkretnego zestawu. |
| Zestaw LineaMatic 4511323 (B) | Inny wariant zestawu; nie zakładaj jego zawartości wyłącznie na podstawie tego samego silnika. |
Akcesoria i ich podłączenie
Konkretne przykłady pokazane na schematach to EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 i HNA Outdoor. Nie wchodzą w skład samodzielnego napędu. Hörmann SK-SET LineaMatic 437989 to osobna oferta akcesoriów. Zawsze porównaj podłączenie z oznaczeniami dostarczonego urządzenia.
Montaż LineaMatic
Przygotowanie bramy i fundamentu
Brama musi poruszać się lekko i równomiernie przy ręcznym przesuwaniu, mieć stabilne prowadzenie oraz mechaniczne zabezpieczenie przed wypadnięciem z prowadnic. Wyłącz z użytkowania zamki i blokady mechaniczne uniemożliwiające ruch napędzany silnikiem. Napęd nie zastępuje naprawy bramy poruszającej się z oporem ani uszkodzonej.

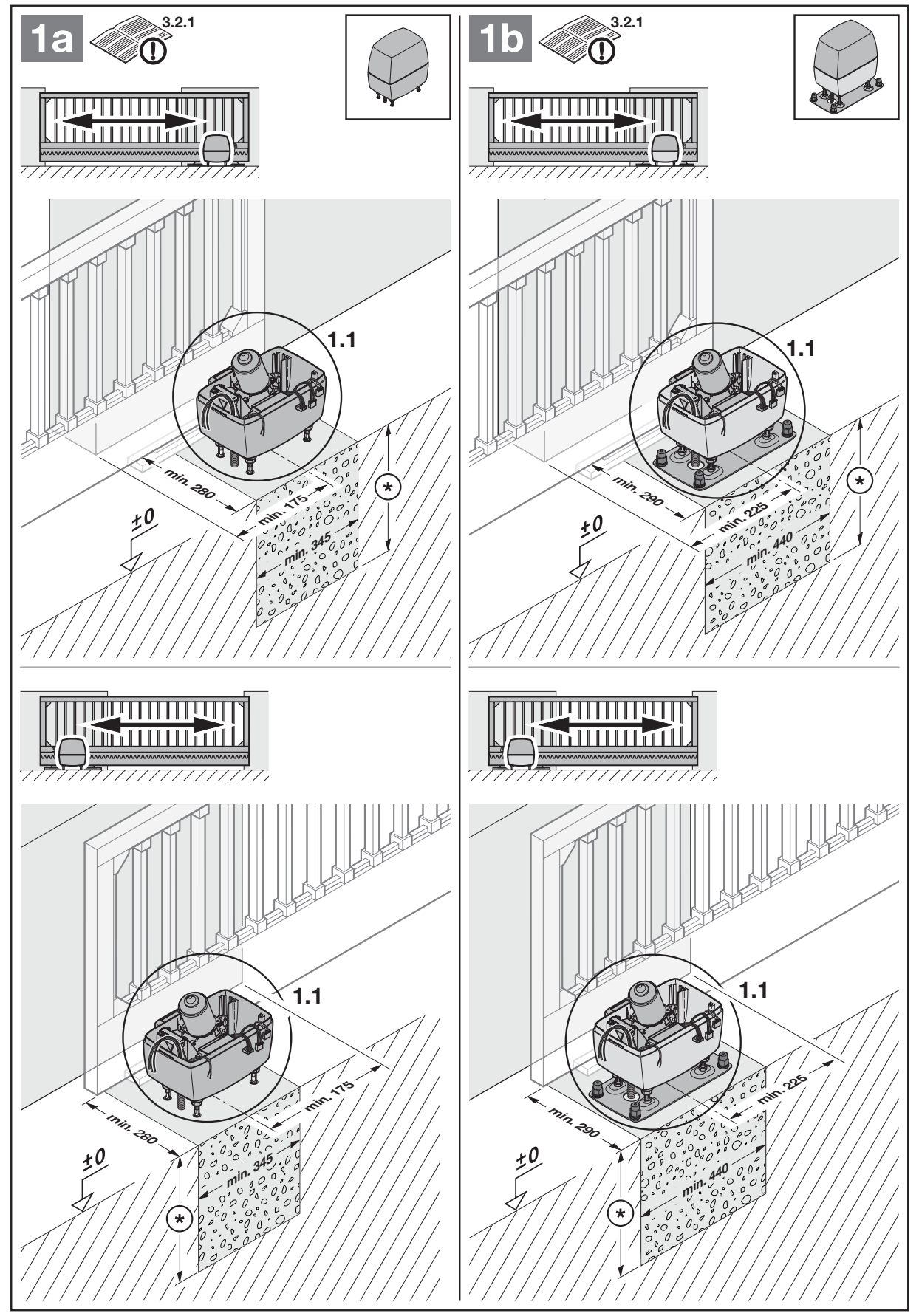

Dobierz fundament odpowiednio do montażu z płytą podłogową lub bez niej. W przypadku zestawu bez zabezpieczenia krawędzi zamykającej minimalne wymiary przekroju fundamentu wynoszą 345 × 280 mm; zachowaj osobne odległości 175 mm bez płyty lub 200 mm z płytą oraz ustawienie względem bramy zgodnie z całym rysunkiem. W przypadku zabezpieczenia krawędzi zamykającej wymagany jest większy fundament, zgodnie z odpowiednim rysunkiem w pliku PDF. Głębokość fundamentu należy dobrać tak, aby nie zamarzał, odpowiednio do miejsca montażu; podana w instrukcji wartość 80 cm to przykład dla Niemiec. Przed montażem beton musi odpowiednio stwardnieć; w przypadku płyty podłogowej producent wymaga zagęszczonego betonu o klasie co najmniej B25/C25.
Kotwienie i wysokość montażowa

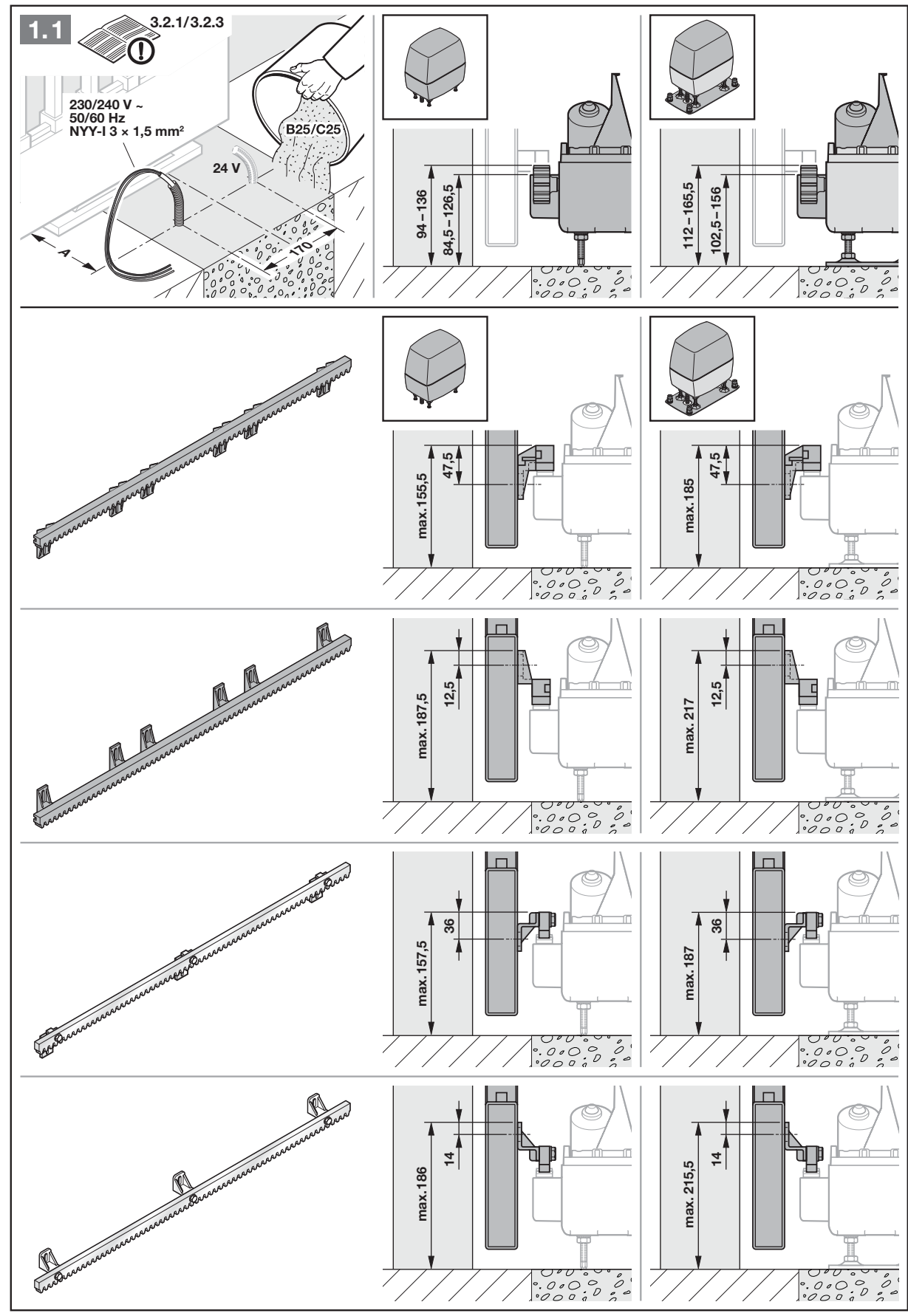

Położenie napędu zależy od konkretnej listwy zębatej. Wymiar A z rysunku nie jest uniwersalny dla różnych listew zębatych.
| Oznaczenie listwy zębatej | Wymiar A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |

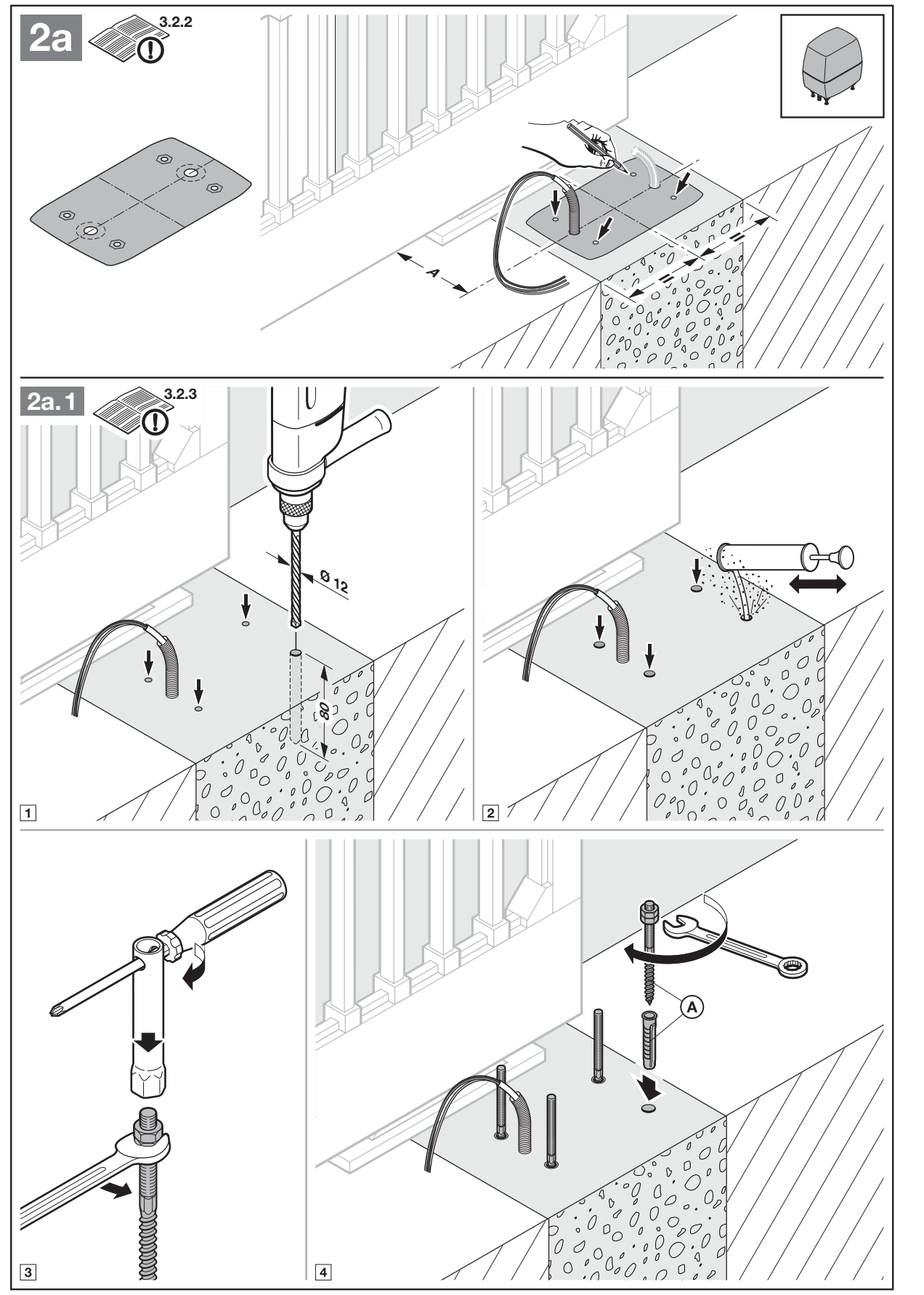

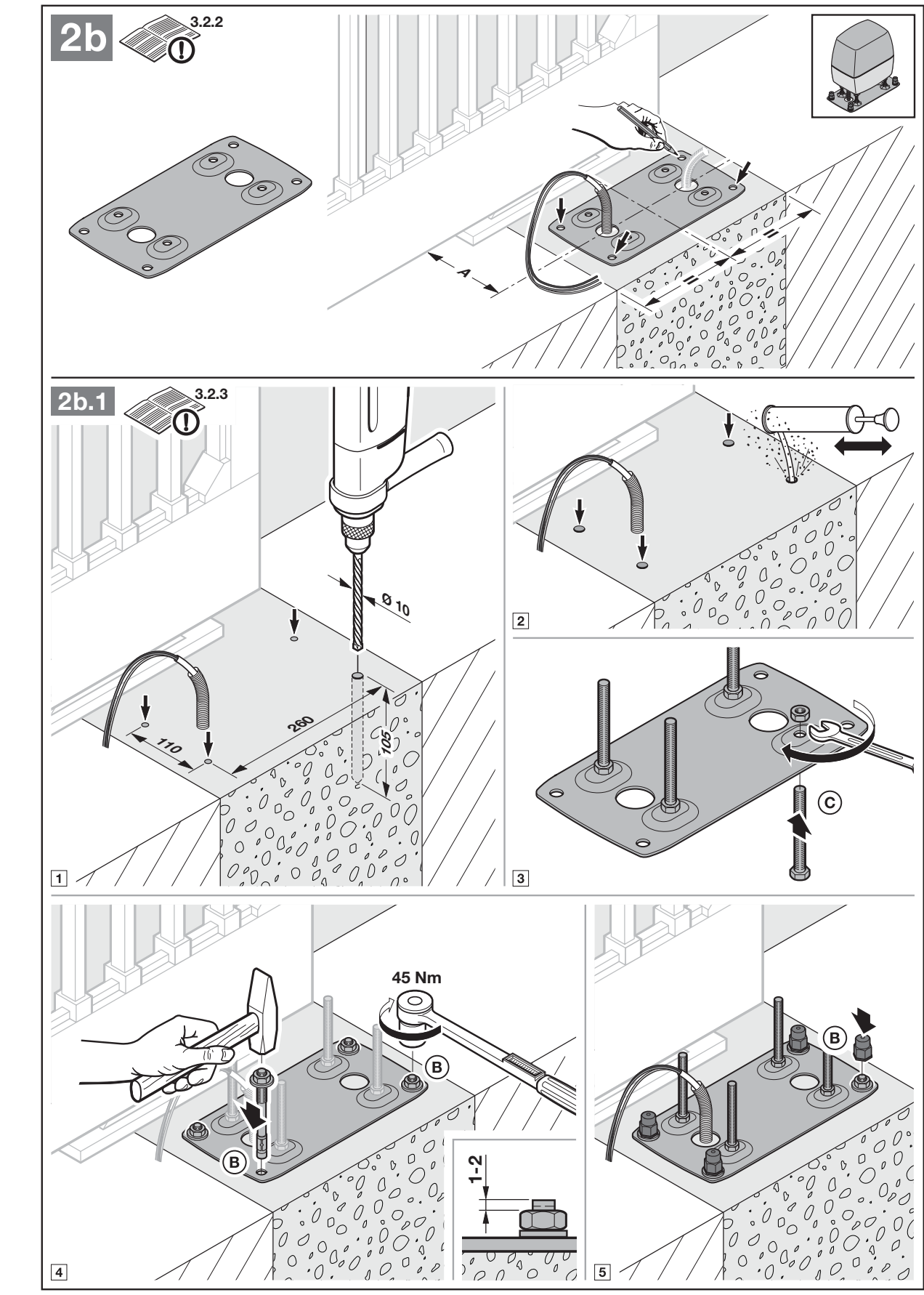

W przypadku śrub kotwiących użyj szablonu do wiercenia i wykonaj otwory Ø 12 mm, głębokość 80 mm. W przypadku kotew do dużych obciążeń i płyty podłogowej otwory mają wymiary Ø 10 mm, głębokość 105 mm; na rysunku podano moment dokręcania 45 Nm dla pokazanego sposobu kotwienia. Chroń napęd przed pyłem i wiórami. Monter musi potwierdzić nośność istniejącego podłoża oraz przydatność dostarczonych kotew.

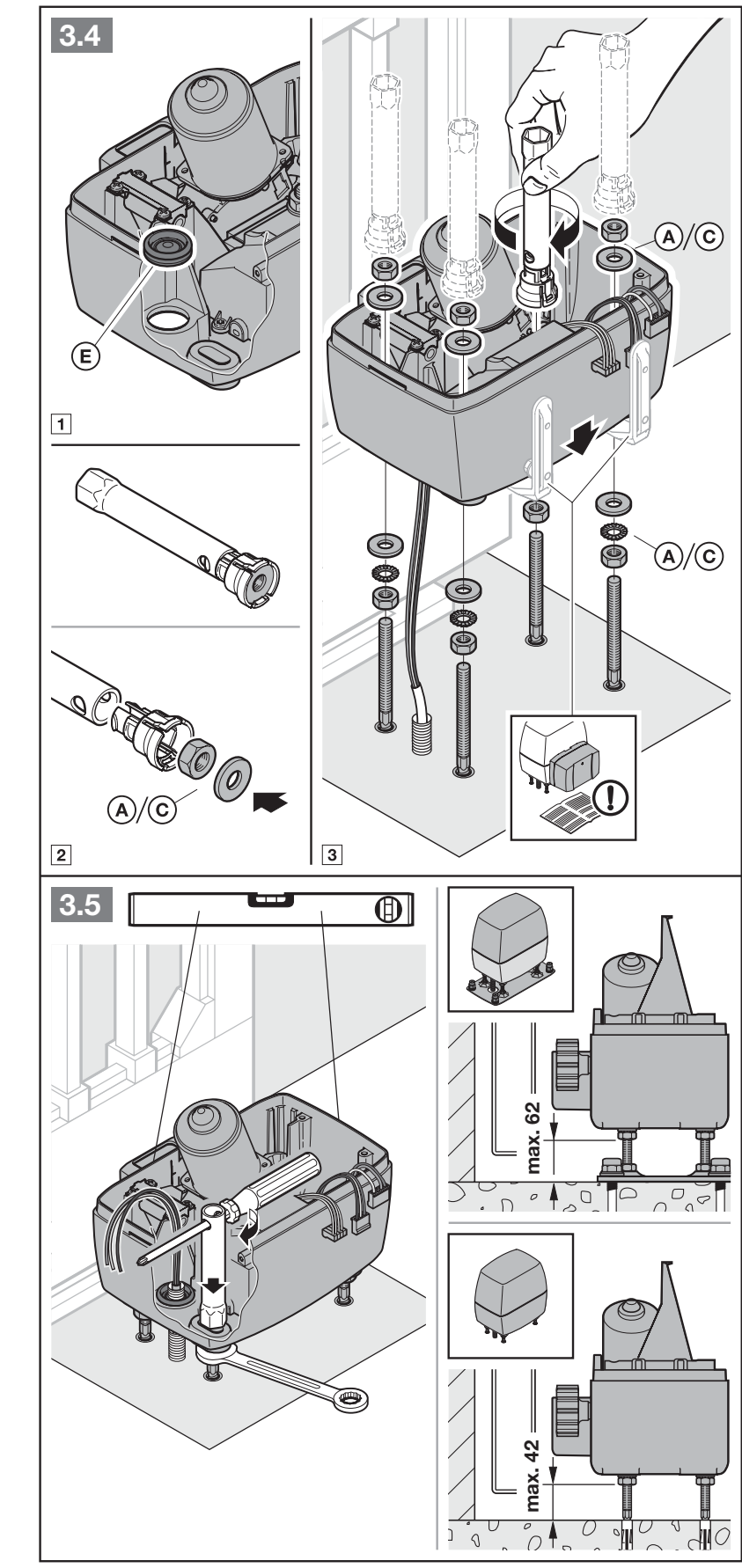

Załóż uszczelki przepustów i doprowadź przewody do obudowy od dołu. Ustaw napęd poziomo i stabilnie. Przy otwartej pokrywie chroń elektronikę przed wilgocią; po montażu uszczelnij obudowę, aby zabezpieczyć ją przed wodą i owadami.

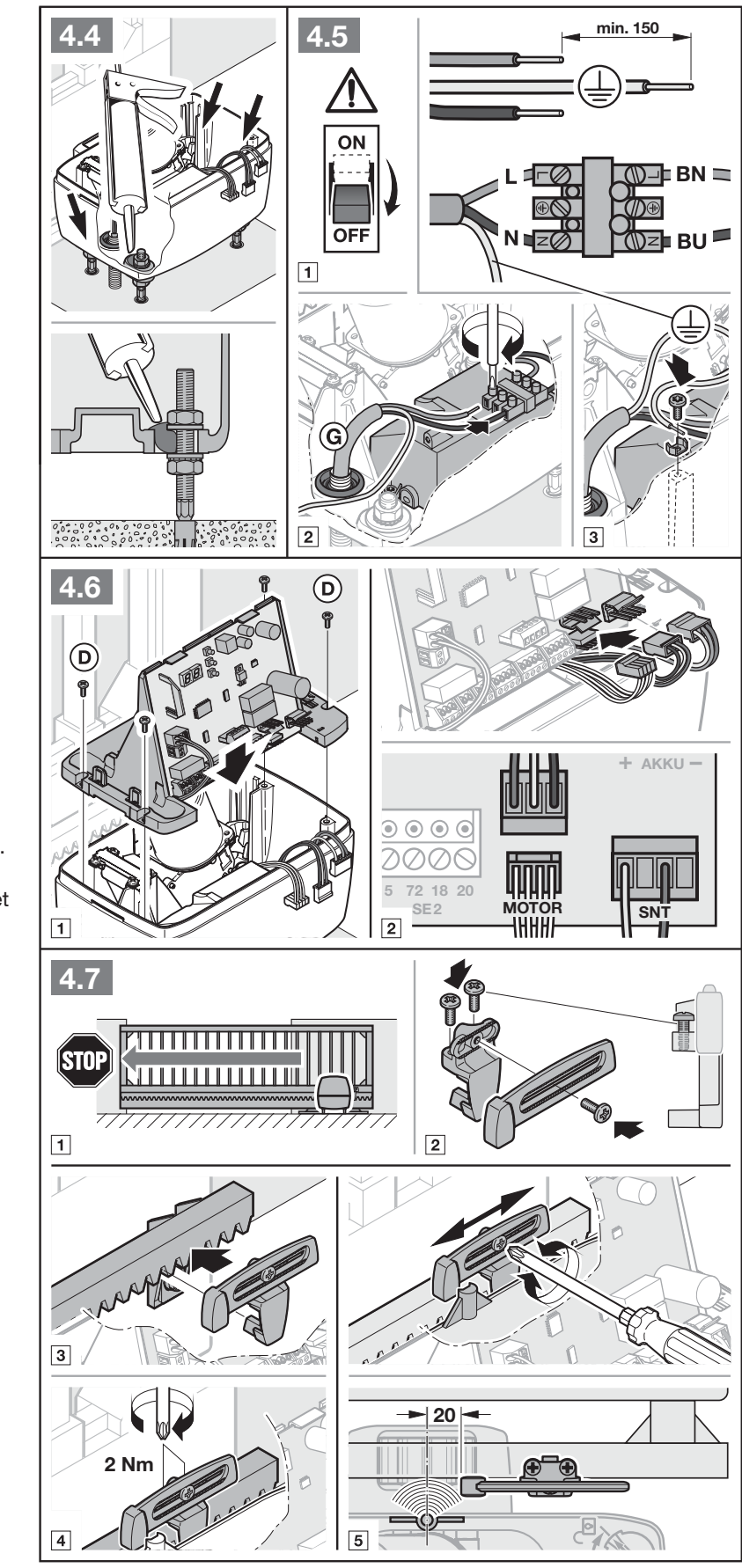

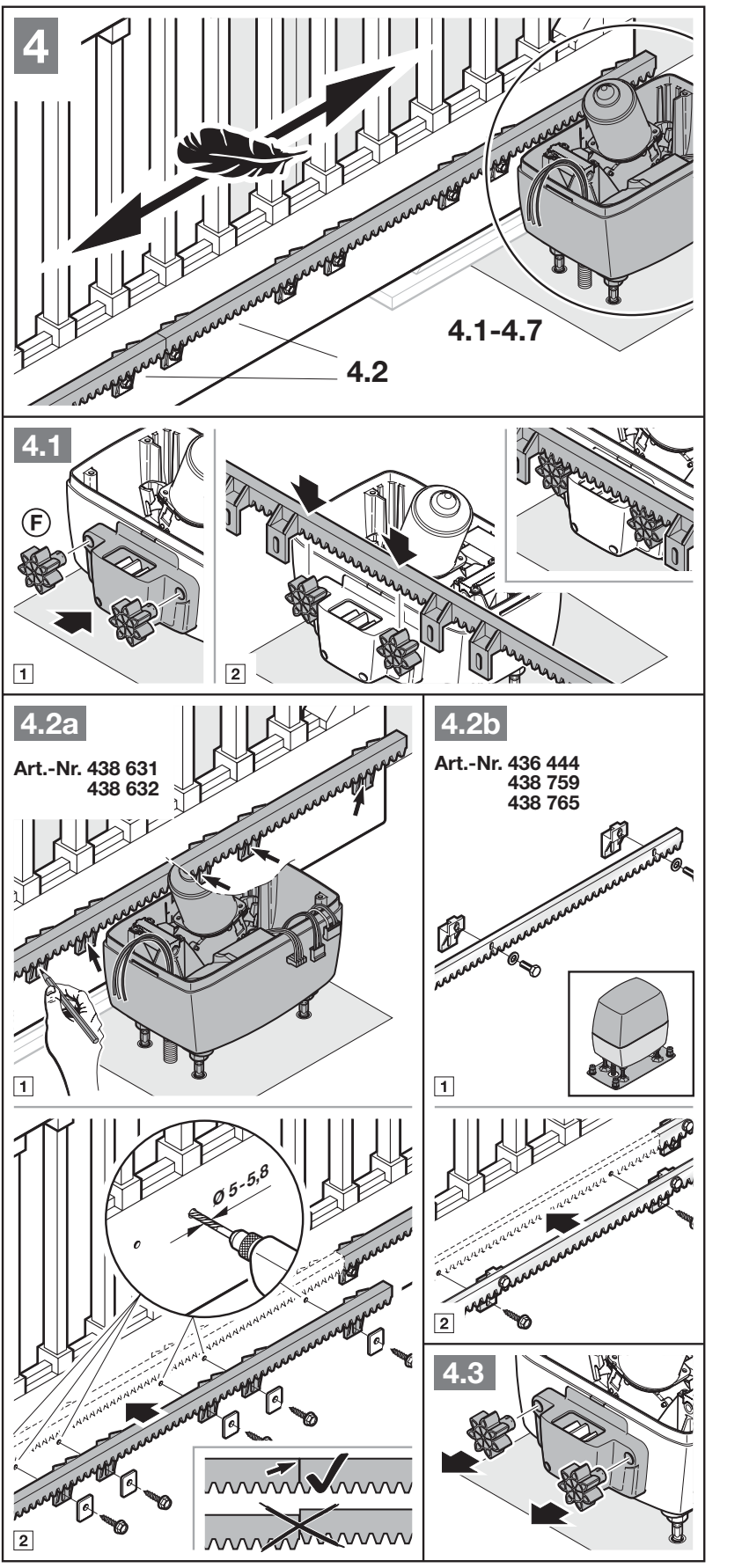

Listwa zębata i magnes położenia krańcowego
Podczas montażu listwy zębatej napęd musi być odblokowany. Połączenia poszczególnych elementów muszą płynnie do siebie przylegać, bez przesunięć. Po montażu wyrównaj względem siebie listwę zębatą, koło zębate i obudowę napędu; zachowaj wymiary podane na odpowiednim rysunku, a nie wartości zaczerpnięte z instrukcji innej marki. Nieprawidłowe zazębienie może powodować niepożądane cofanie.
Położenie końcowe zamknięcia wykrywają magnes i kontaktron REED. Ręcznie przesuń bramę do położenia zamkniętego, wstępnie zamontuj uchwyt magnetyczny w środkowym położeniu i przymocuj go, przesuwając o około 20 mm w stronę kontaktronu jak na ilustracji. Następnie sprawdź położenie końcowe i delikatnie skoryguj je podczas uczenia.
Okablowanie i separacja napięć
| Obwód | Wymaganie |
|---|---|
| Sieć | 230/240 V AC; zasilanie 3 × 1,5 mm², w ziemi odpowiedni kabel ziemny zgodny z instrukcją. Oddzielna rura osłonowa. |
| Akcesoria | Obwody 24 V prowadź oddzielnie od sieci. Zaciski dla przewodu 0,5–2,5 mm². |
| Przycisk zewnętrzny | Długość przewodu maks. 30 m. |
| HALT i obwody bezpieczeństwa z ilustracji | Długość przewodu maks. 10 m, zgodnie z konkretnym schematem. |
| Przedłużanie przewodów podziemnych | Odpowiednia puszka rozgałęźna o stopniu ochrony IP65; połączenie nie może pozostać niezabezpieczone w ziemi. |
Odblokowanie ręczne i ponowne zablokowanie

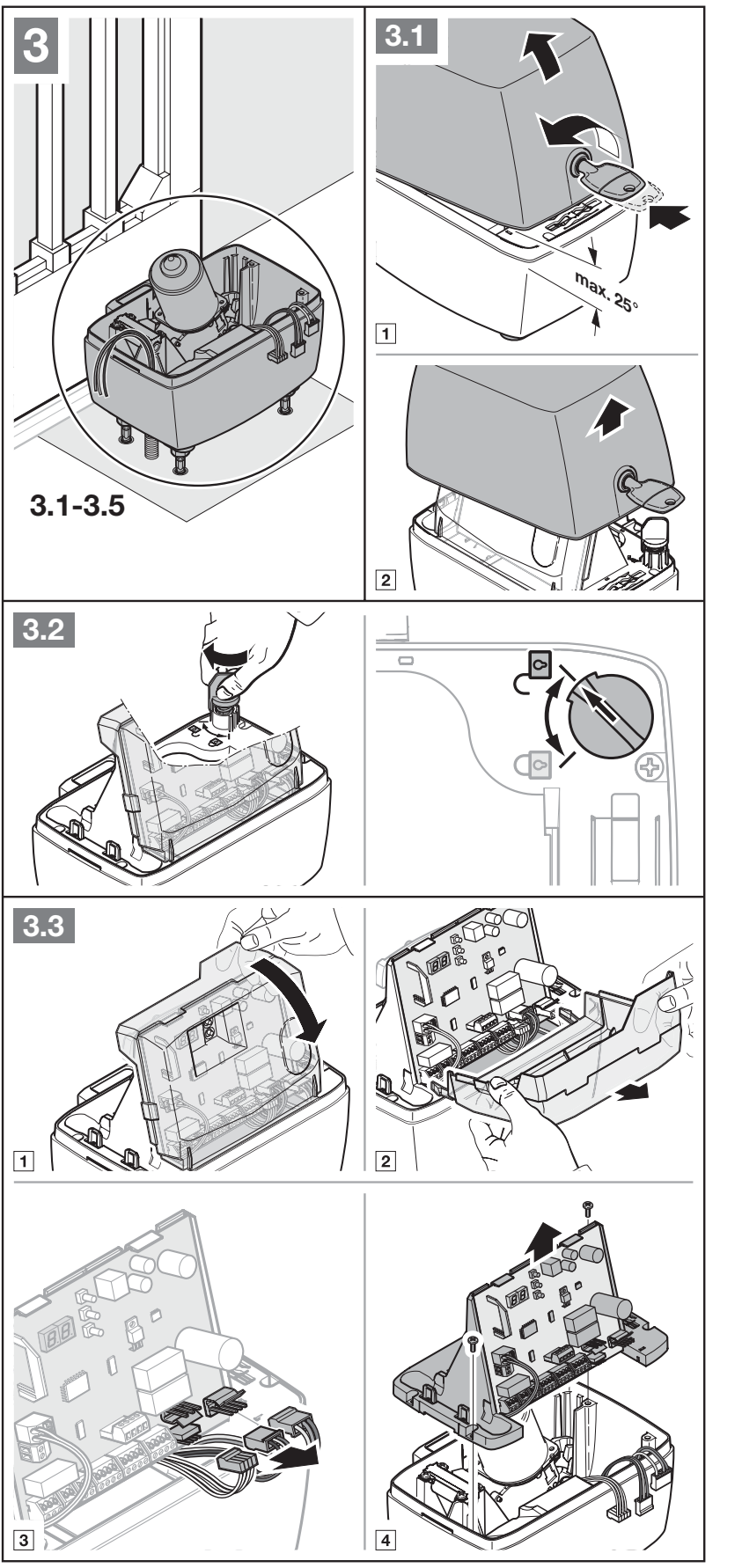

- Odłącz zasilanie sieciowe i ewentualny moduł HNA Outdoor. Zabezpiecz bramę przed niekontrolowanym ruchem.
- Otwórz pokrywę i obróć mechanizm odblokowujący do pozycji odblokowania, jak na ilustracji. Silnik z kołem zębatym opuści się do obudowy; w razie potrzeby ostrożnie je dociśnij.
- Przesuwaj bramę ręcznie i w kontrolowany sposób. Nie wkładaj rąk w strefę zazębienia listwy zębatej.

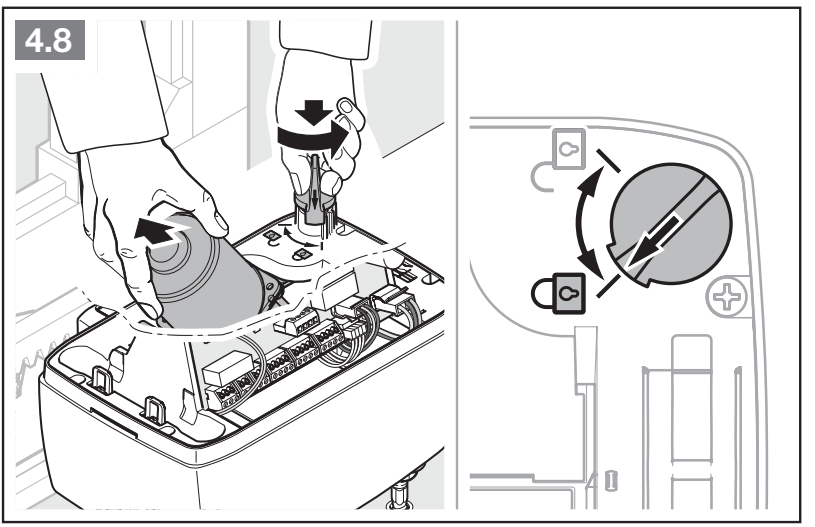

- Aby ponownie zablokować mechanizm, obróć go do pozycji zablokowanej, lekko unosząc przy tym silnik. Przed wyłącznikiem krańcowym brama musi ponownie zazębić się z napędem.
- Załóż pokrywę. Po przywróceniu zasilania może nastąpić ruch referencyjny w kierunku zamykania; zabezpiecz obszar i nadzoruj napęd.
Orientacja na płytce sterującej

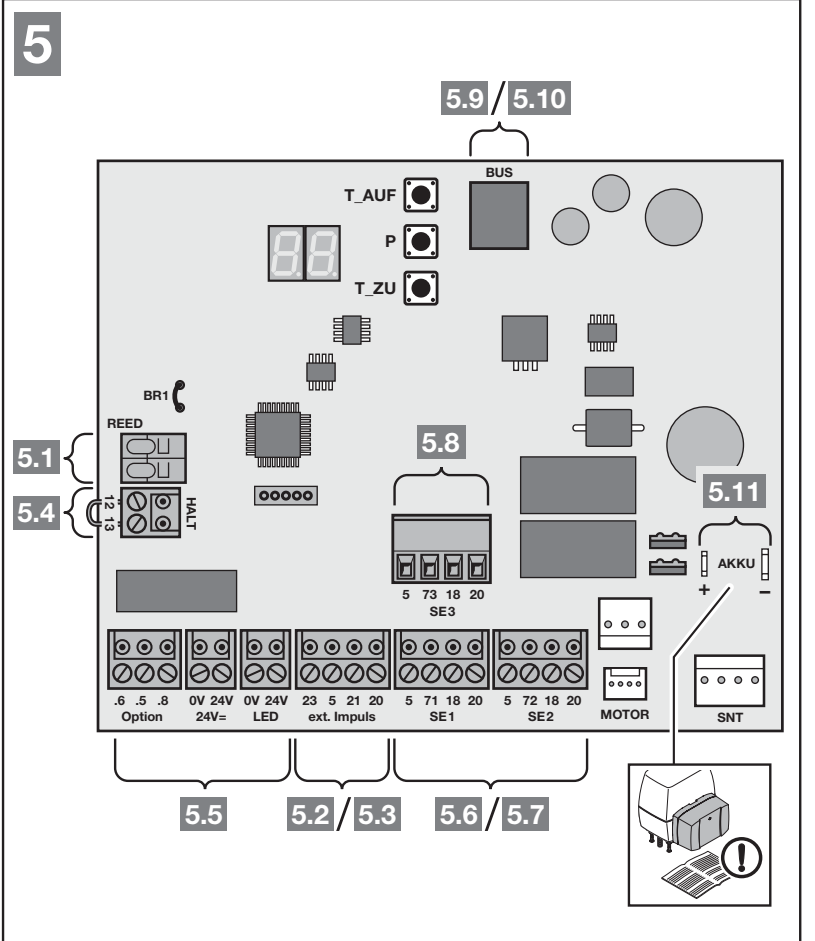

Ilustracja jest zorientowana tak, że przyciski T_AUF, P, T_ZU znajdują się u góry a długi rząd zacisków na dole. BUS znajduje się u góry, przy przyciskach, REED i HALT po lewej, SE3 na podwyższonej części nad dolnymi SE1/SE2. Po prawej znajdują się MOTOR, SNT i przyłącze AKKU. Na podstawie nazw złączy rozróżniaj obwody sygnałowe, silnikowe i zasilające.
Zasilanie, polaryzacja i zaciski sterujące
| Zacisk / złącze | Znaczenie i limit |
|---|---|
| Część sieciowa L / N i PE obudowy | Sieć 230/240 V AC, 50/60 Hz; L – faza, N – przewód neutralny, PE – przewód ochronny. Prąd przemienny AC nie ma bieguna dodatniego ani ujemnego. Zasilanie podłącza się do części sieciowej, a nie do zacisków sygnałowych. |
| 5 / 20 | 5 = plus (+24 V DC), 20 = 0 V (−). Łączny pobór prądu przez akcesoria: maks. 250 mA; uwzględnij wszystkie podłączone elementy. |
| 24 V= : 24 V / 0 V | Oddzielnie oznaczone wyjście prądu stałego: 24 V = +, 0 V = −. Zastosowanie np. do lampy 24 V zgodnie ze schematem; nie jest to wyjście 230 V. |

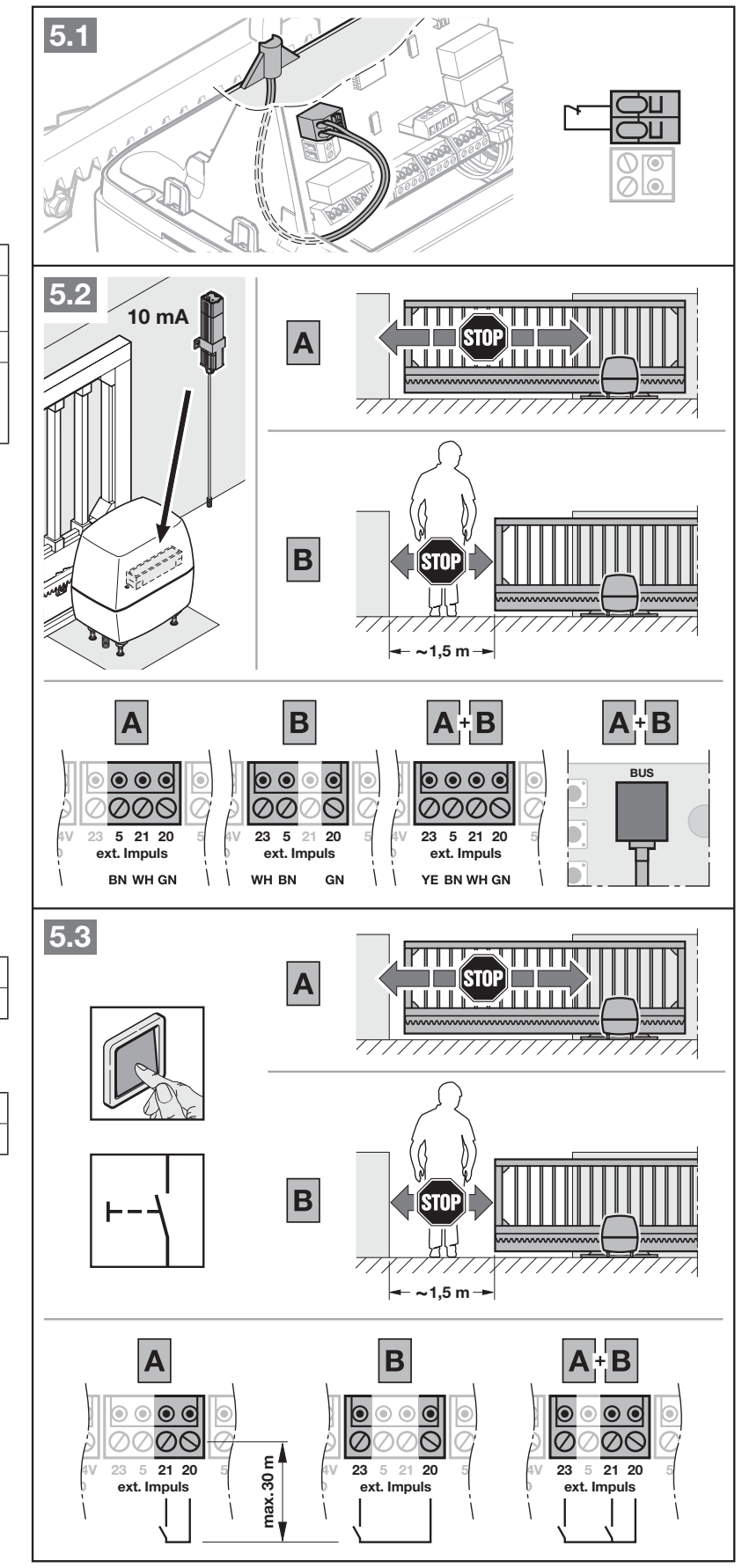

| 21 / 20 | Bezpotencjałowy impuls NO lub styk zwierający do 0 V. Przyciski można połączyć równolegle; sam styk nie ma biegunów +/−. |
| 23 / 20 | Bezpotencjałowy sygnał NO do częściowego otwarcia; 23 to sygnał, 20 to wspólny 0 V, nie para zasilająca. |

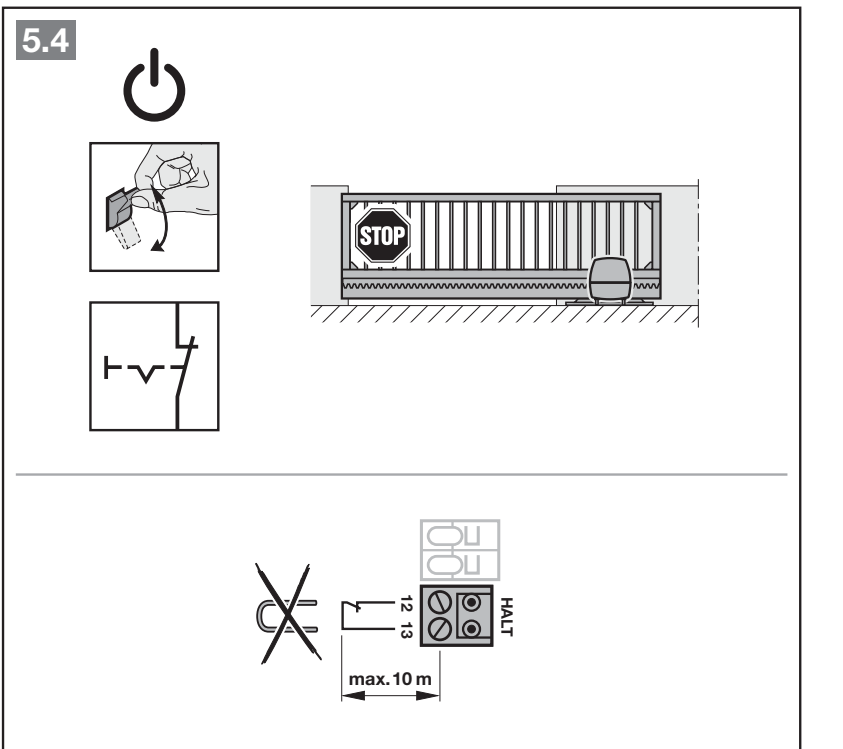

| HALT 12 / 13 | Bezpotencjałowy styk STOP NC; 13 = 0 V, 12 – wejście. Podczas montażu STOP usuń fabryczną zworkę 12–13 i podłącz styk NC. |
| REED | Magnetyczny czujnik krańcowy zgodny z pierwotnym zestawem; nie podłączaj zewnętrznego napięcia. |
| BUS | Akcesoria systemowe z odpowiednim złączem. Nie jest to uniwersalne wyjście +/− do dowolnego urządzenia. |
| MOTOR / SNT / AKKU | Silnik, część sieciowa i przeznaczony do tego akumulator awaryjny. Używaj oryginalnych złączy i przestrzegaj oznaczonej polaryzacji; przed pracami odłącz także akumulator. |
Podłączenie zewnętrznego napięcia do wejść sterujących może zniszczyć elektronikę. Nie podłączaj 230 V do 21/23/HALT ani SE. HALT nie jest monitorowanym wejściem bezpieczeństwa klasy PLc; nie należy go mylić z urządzeniem ochronnym SE.

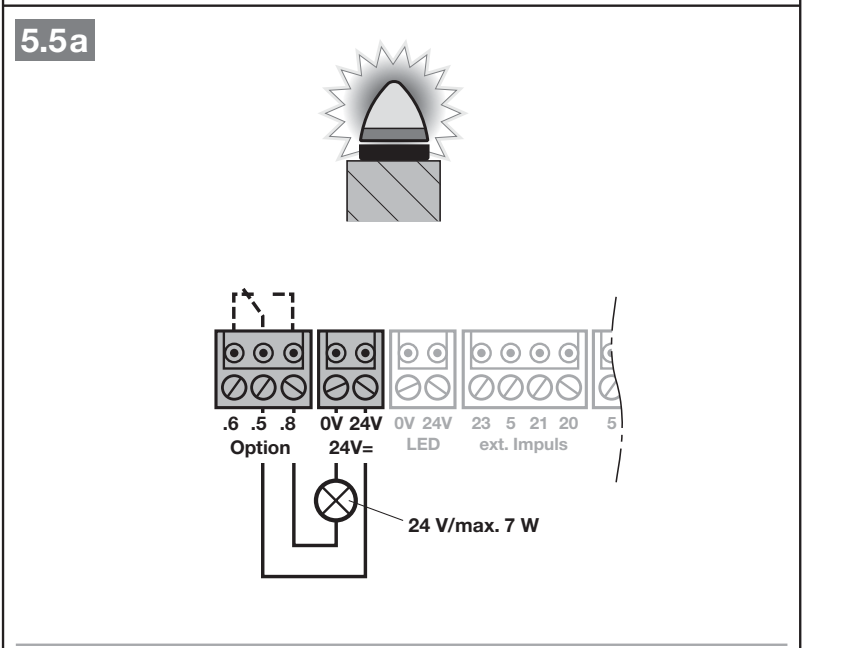

Lampa sygnalizacyjna SLK i przekaźnik Option
Przekaźnik Option ma styki bezpotencjałowe .5 wspólny, .8 NO, .6 NC. Do lampy 24 V na schemacie wykorzystuje się 24 V (+) → .5, .8 → lampa, powrót z lampy → 0 V (−). W przypadku lampy wrażliwej na polaryzację jej dodatnie wejście należy podłączyć do przełączanego zasilania z .8, a ujemne do 0 V. Producent podaje dla tej lampy 24 V maks. 7 W; należy też przestrzegać łącznego limitu akcesoriów – wartość 7 W go nie zwiększa. Funkcję przekaźnika wewnętrznego ustawia menu 31.
Lampa 230 V ma własne zewnętrzne zasilanie sieciowe; schemat producenta podaje maks. 500 W. Przewody sieciowe muszą mieć dodatkową izolację aż do przyłącza. Takie podłączenie może wykonać wyłącznie elektryk na podstawie pełnej instrukcji PDF; 230 V nie może przedostać się do obwodów niskonapięciowych.

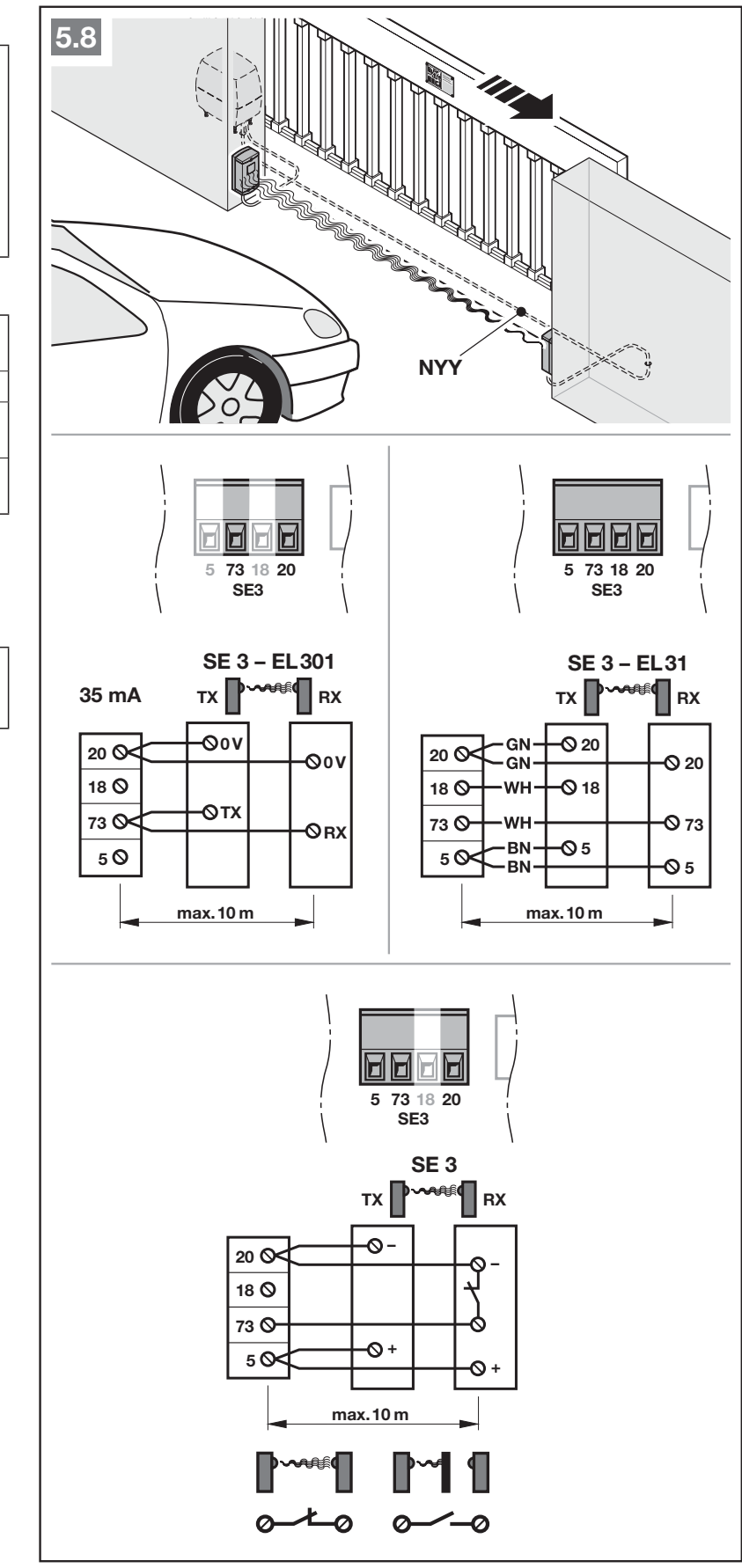

Fotokomórki i wejścia bezpieczeństwa SE1/SE2/SE3
| Wejście | Zaciski i pierwotna reakcja |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 71 = sygnał. Działa podczas zamykania, powodując krótkie odwrócenie kierunku ruchu. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 72 = sygnał. Działa podczas otwierania, powodując krótkie odwrócenie kierunku ruchu. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 73 = sygnał. Działa podczas zamykania, na krótko odwracając kierunek ruchu. |
SE1 i SE2 obsługują dynamiczne fotokomórki dwuprzewodowe, testowane lub nietestowane fotokomórki trójprzewodowe, listwę rezystancyjną 8k2 oraz przewidziane zabezpieczenie krawędzi. Dla SE3 podano tu fotokomórki; nie należy przenosić na SE3 schematu podłączenia listwy rezystancyjnej z SE1/SE2. Podłączenie dwóch fotokomórek do jednego obwodu wymaga ekspandera LSE2. Zgodnie z instrukcją nietestowane urządzenia zabezpieczające są dopuszczalne wyłącznie do ochrony mienia.

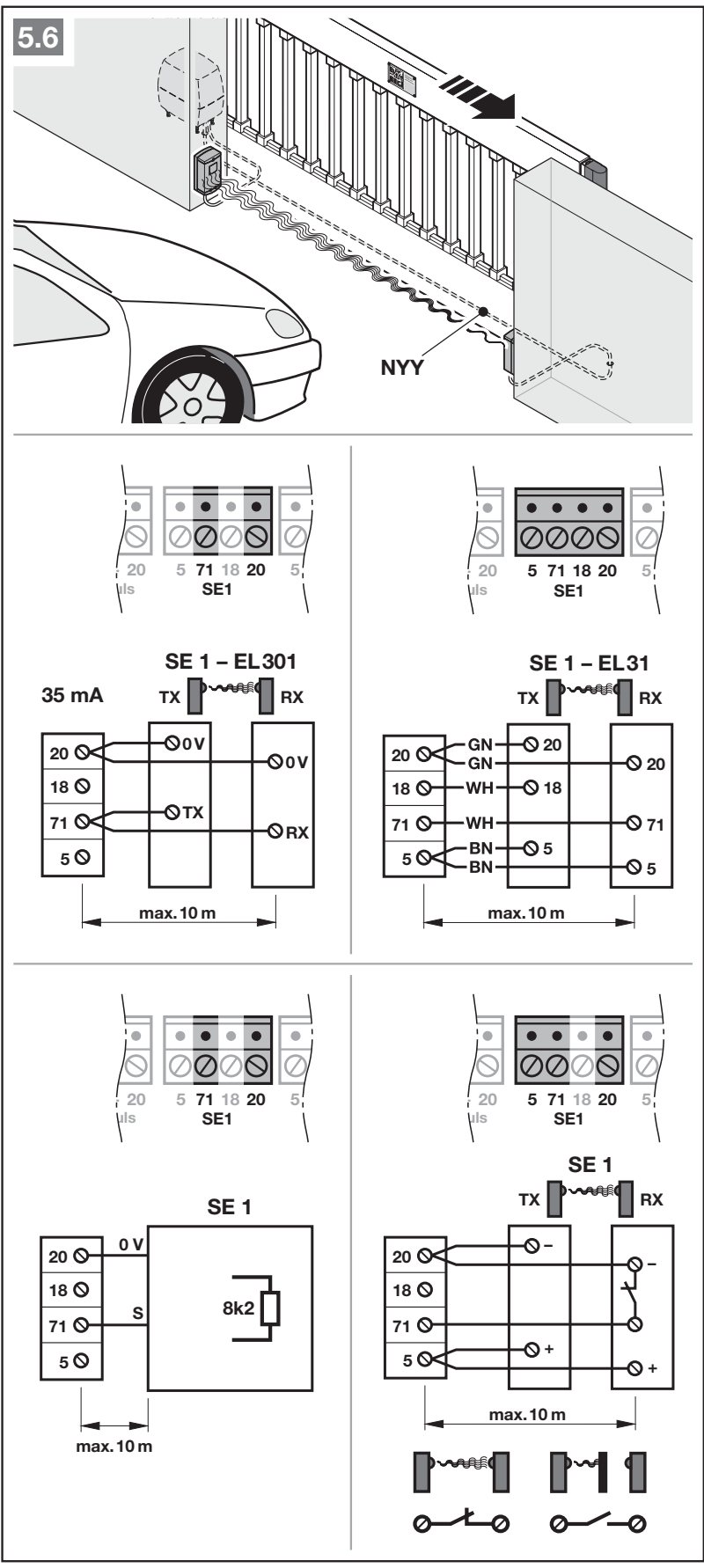

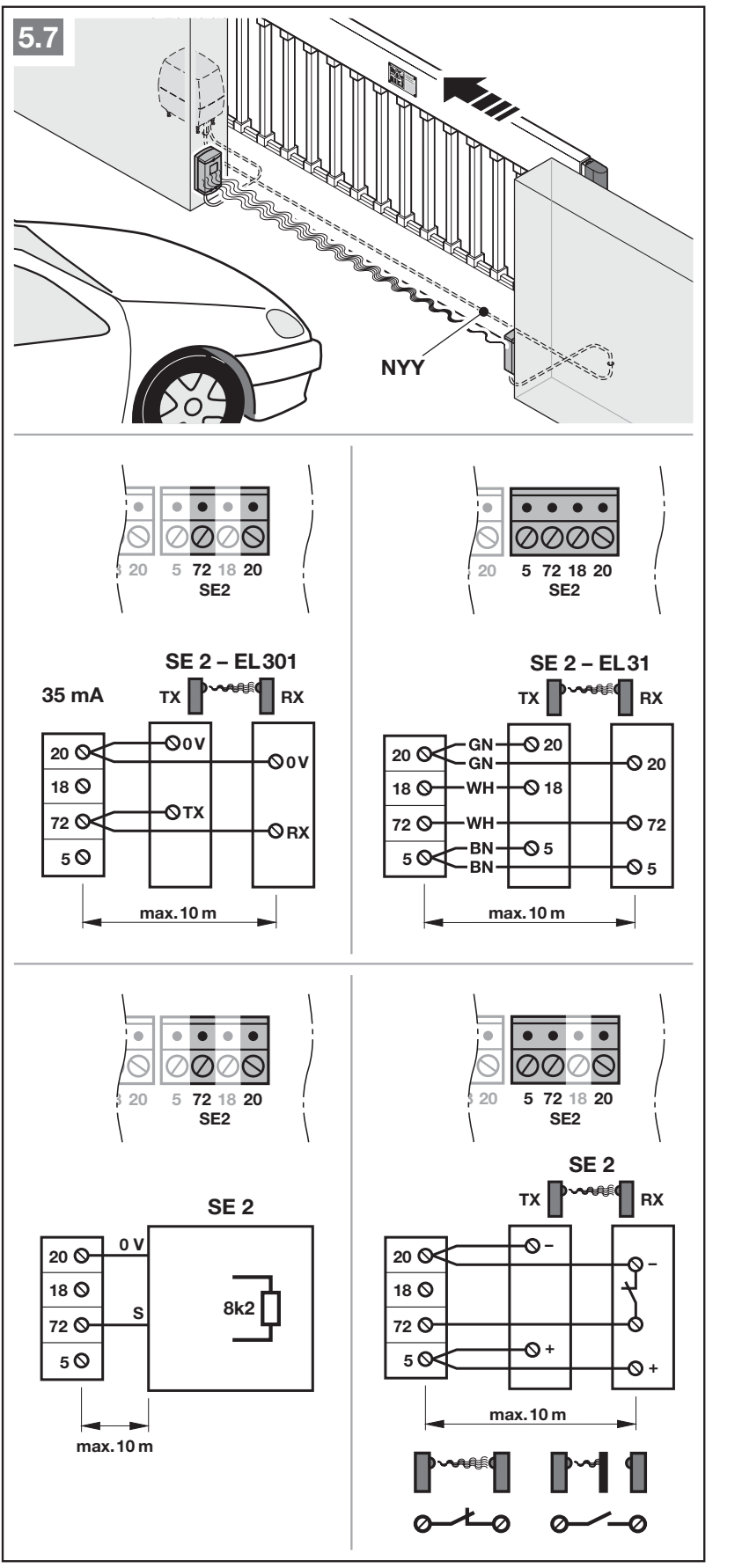

EL301 – dokładne podłączenie według oryginalnego schematu
EL301 to dynamiczny zestaw dwuprzewodowy o poborze prądu 35 mA zgodnie z ilustracją. Dla SE1 podłącz TX 0 V i RX 0 V → 20, oznaczony zacisk TX → 71 oraz oznaczony zacisk RX → 71. Dla SE2 zamiast 71 użyj zacisku 72, a dla SE3 – zacisku 73. Zacisk 5 i zacisk testowy 18 nie są używane w tym konkretnym schemacie EL301. Oznaczenia TX/RX to zaciski systemowe; nie należy podłączać do nich własnego zasilania +24 V ani przypisywać polaryzacji na podstawie innych fotokomórek.
Dla EL31 na schemacie odbiornik RX ma podłączenia: 20 → 20 (0 V), 18 → 18 (test), 71/72/73 → 71 (sygnał zależnie od wybranego SE), 5 → 5 (+24 V). Nadajnik TX ma podłączenia: 20 → 20 (0 V), 5 → 5 (+24 V). Oryginalne oznaczenia kolorów to GN/WH/BN; decydują jednak oznaczenia rzeczywistych zacisków i instrukcja dołączonej fotokomórki. W przypadku innego styku z własnym zasilaniem należy użyć jego własnego schematu; bezpotencjałowego styku NC nie wolno mylić z zasilaniem +/−.
Podłącz wszystkie urządzenia zabezpieczające przed rozpoczęciem programowania. Po dodaniu lub zmianie zabezpieczeń przeprowadź ponowne programowanie menu 10 i testy działania. Zmiany kierunku działania, odwracania ruchu, prędkości i siły w menu zaawansowanym może wprowadzać wyłącznie specjalista.
Moduły opcjonalne i odbiornik zewnętrzny
| Urządzenie | Podłączenie / funkcja |
|---|---|
| Zewnętrzny odbiornik przewodowy | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impuls); YE → 23 (częściowe otwarcie). HEI3 BiSecur ma odpowiednie złącze, ESEI BiSecur podłącza się do BUS. |

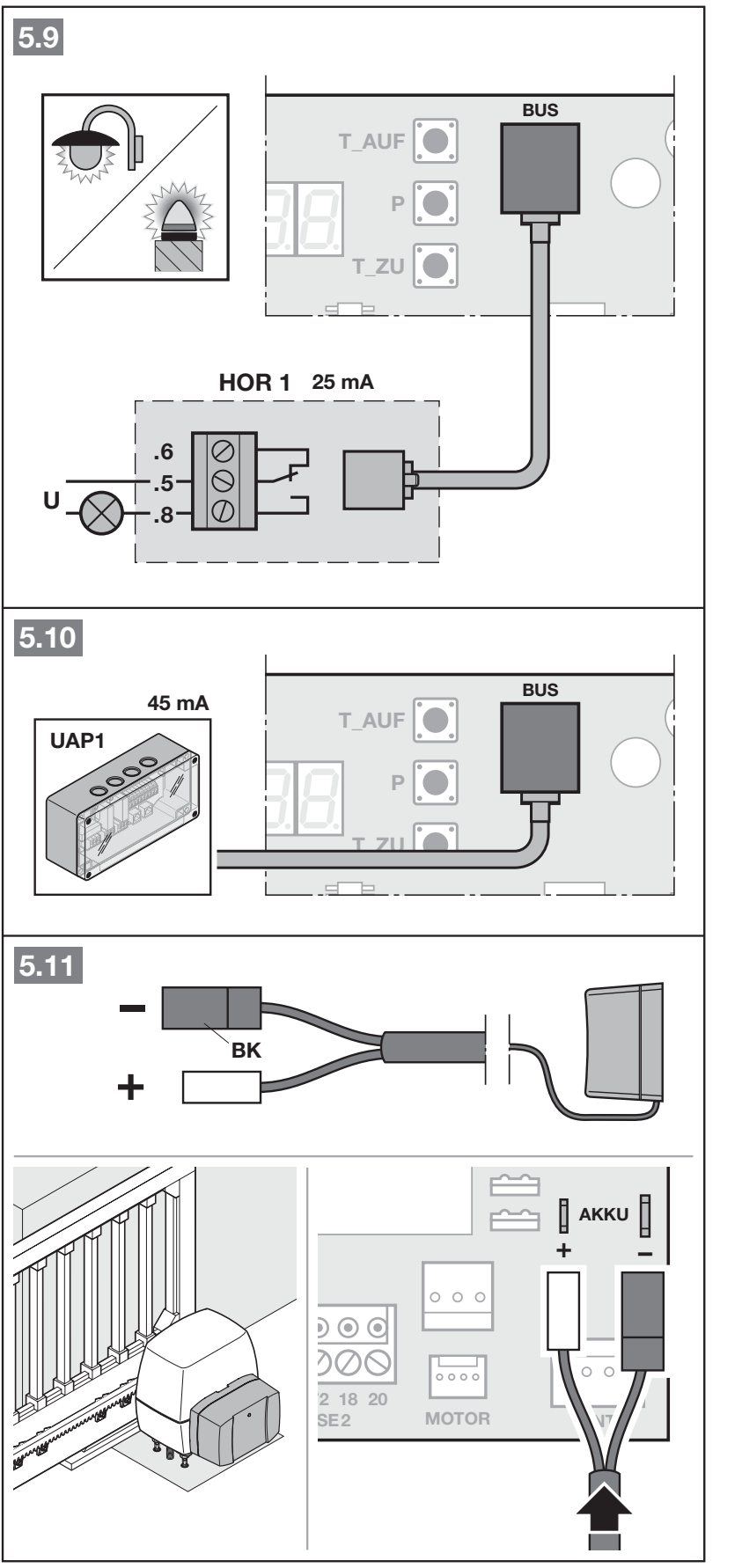

| HOR1 / UAP1 / UAP1-300 | Odpowiednie złącza BUS zgodnie z ilustracją; pobór prądu HOR1 wynosi 25 mA, a UAP1 – 45 mA. Funkcje przekaźnika zewnętrznego w menu 30. |
| HNA Outdoor | Przewidziane złącze AKKU, automatyczne przełączenie w przypadku awarii zasilania sieciowego. Przed serwisowaniem wyjmij wtyczkę; odłączenie zasilania sieciowego nie oznacza odłączenia całego napędu. |
Pierwsze uruchomienie i wybór typu 01
Zabezpieczenia muszą być podłączone, tory optyczne drożne, brama sprawna mechanicznie, a przestrzeń zamknięta dla osób postronnych. Podczas programowania zapisywane są położenia krańcowe, siły i podłączone zabezpieczenia. Kierunek jest określany podczas programowania; po pomyślnym uruchomieniu można go zmienić wyłącznie przez przywrócenie ustawień fabrycznych i ponowne programowanie.

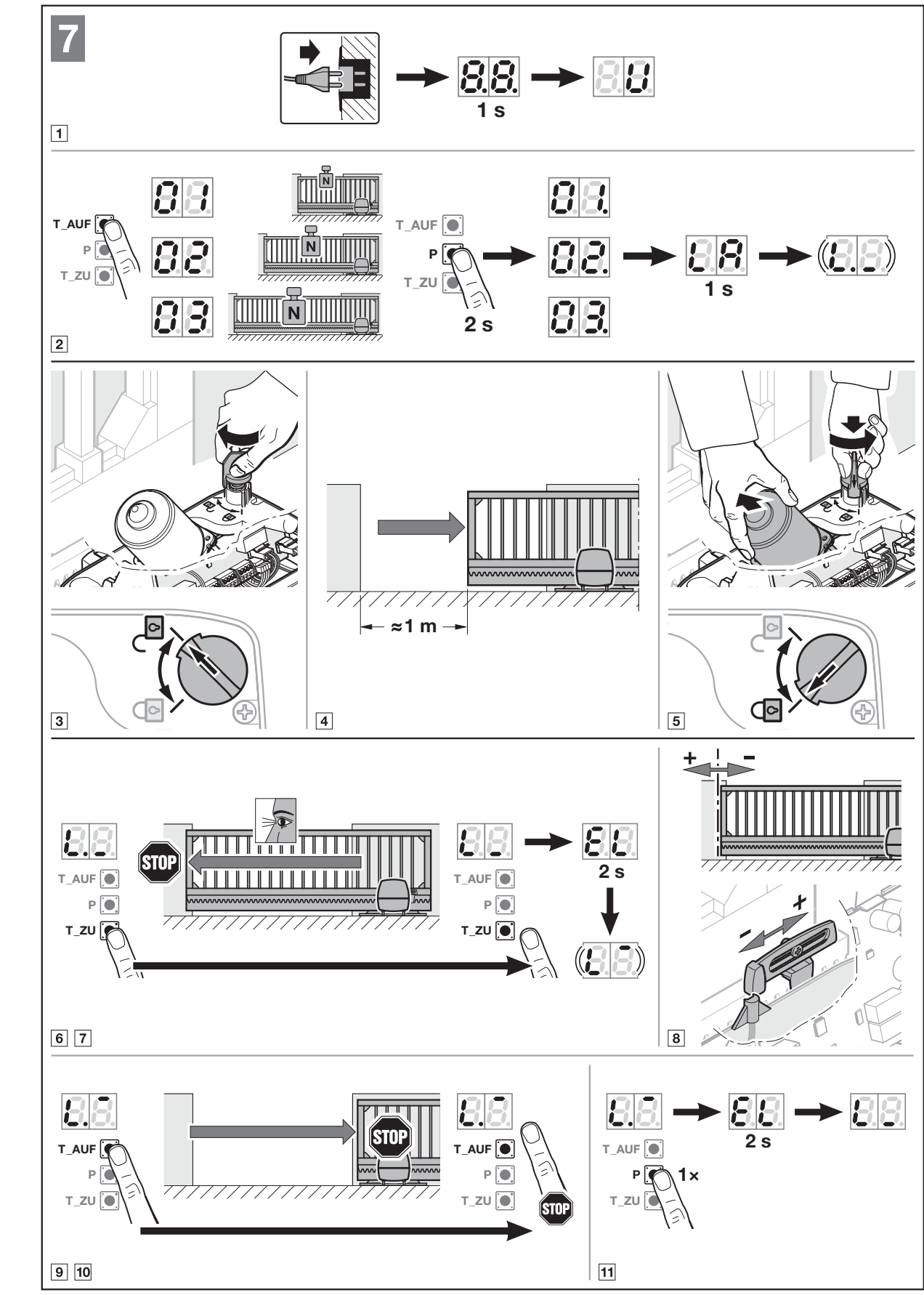

- Włącz zasilanie. Na wyświetlaczu najpierw pojawi się 8.8., a następnie U. Typ jest wstępnie ustawiony fabrycznie; po przywróceniu ustawień fabrycznych wybierz przyciskiem T_AUF 01 dla podstawowego modelu LineaMatic. Typ 02/P ani 03/H nie zwiększy udźwigu tego napędu.
- Przytrzymaj P. Po wyświetleniu typu i LA centrala przejdzie do programowania położeń krańcowych.
- Odblokuj napęd, otwórz bramę na około 1 m i ponownie zablokuj napęd. Przytrzymaj T_ZU; brama powinna poruszać się w kierunku zamykania. Jeśli porusza się w przeciwnym kierunku, zwolnij na chwilę przycisk i ponownie przytrzymaj T_ZU zgodnie z procedurą producenta.
- Po zatrzymaniu przez magnetyczny wyłącznik krańcowy zwolnij przytrzymywany przycisk. Jeśli położenie zamknięcia jest nieprawidłowe, wyreguluj wózki magnetyczne i powtórz próbę.
- Przytrzymaj T_AUF do uzyskania żądanego położenia otwarcia, zwolnij przycisk, delikatnie wyreguluj za pomocą T_AUF/T_ZU i zapisz ustawienie przyciskiem P.

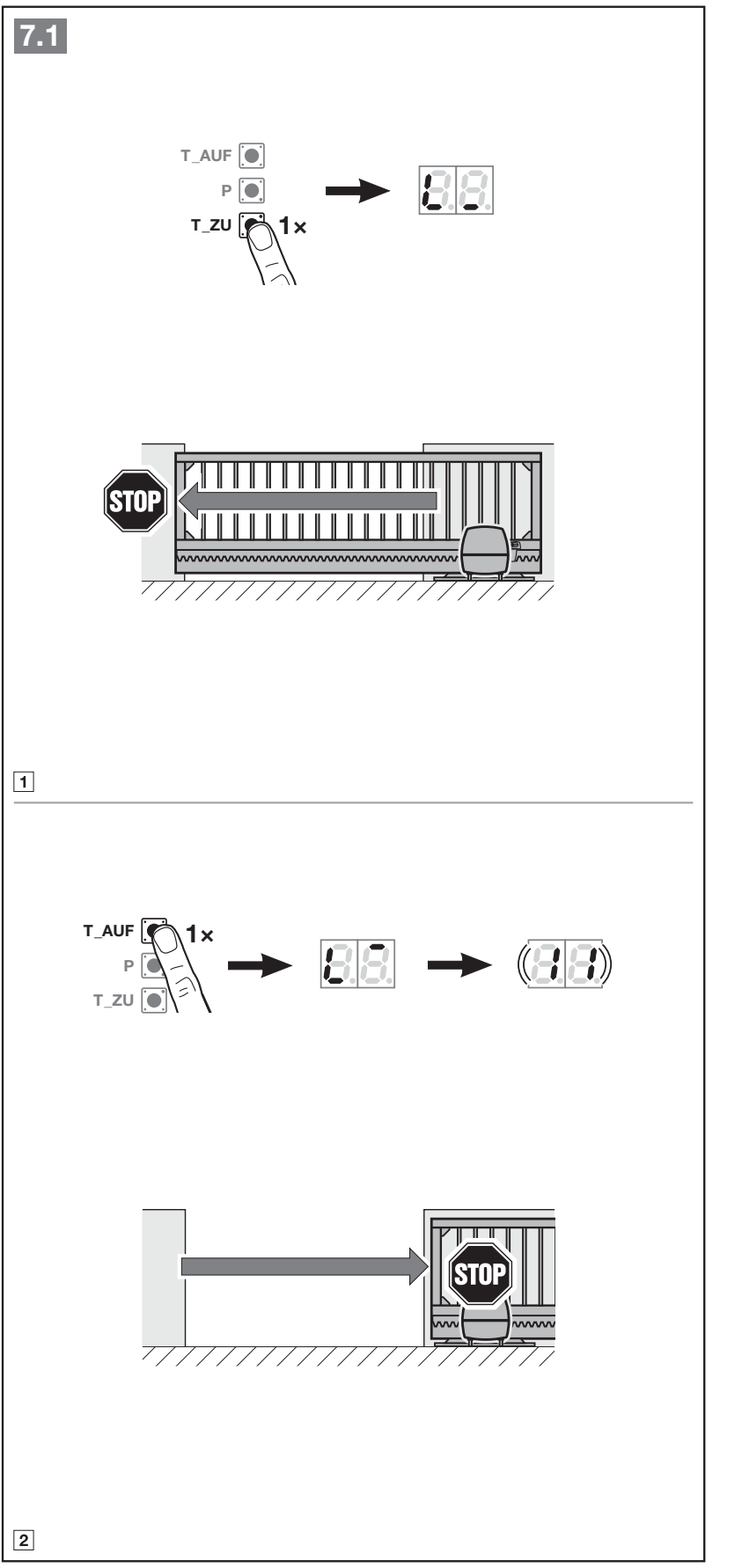

- Aby zaprogramować siły, krótko naciśnij T_ZU i zaczekaj, aż brama się zamknie; następnie naciśnij T_AUF i zaczekaj, aż całkowicie się otworzy. Po zakończeniu miga 11, sygnalizując programowanie radia. Podczas programowania sił urządzenie zabezpieczające nie może być aktywowane.
- Zapisz wybrane piloty lub zakończ programowanie radia. Sprawdź działanie zabezpieczeń i siły na całej bramie, załóż osłony i poinstruuj użytkownika, jak ręcznie odblokować napęd.
Ponowne programowanie po zmianie bramy lub zabezpieczeń

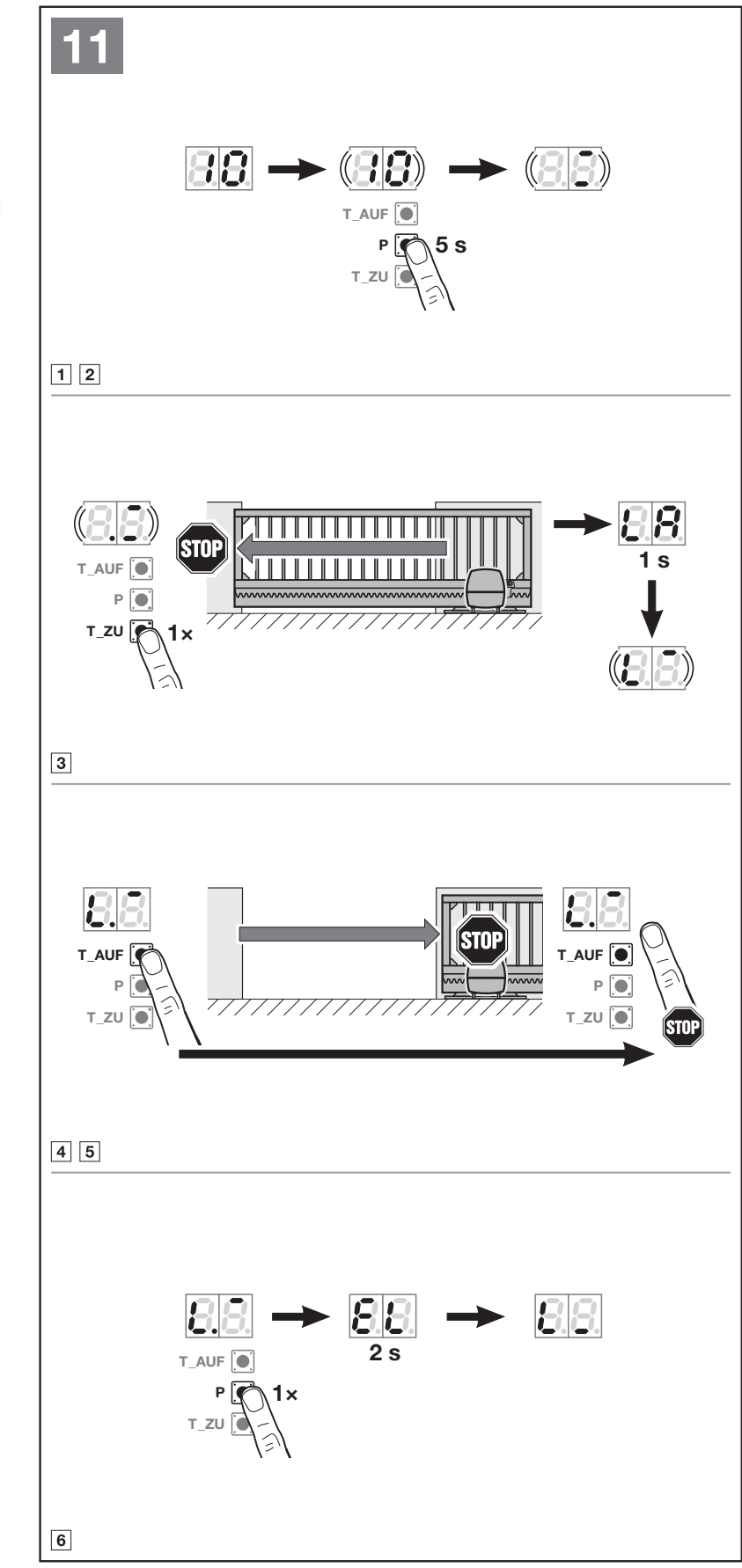

Menu 10 kasuje dotychczasową drogę i wartości sił. Po uruchomieniu nie można go przerwać przedwcześnie; programowanie należy dokończyć. Stosuje się je po zmianie położeń krańcowych, mechaniki, serwisie lub dodaniu fotokomórek czy listwy. Nie ma standardowego limitu czasu.
- Otwórz bramę na około 1 m, wybierz menu 10 i przytrzymaj P przez 5 sekund.
- Naciśnij T_ZU i zaczekaj, aż brama dojedzie do wyłącznika krańcowego zamykania.
- Przytrzymaj T_AUF do uzyskania żądanego położenia otwarcia, w razie potrzeby wyreguluj i zatwierdź przyciskiem P.
- Uruchom T_ZU, aby całkowicie zamknąć bramę, a następnie T_AUF, aby całkowicie ją otworzyć i ponownie zaprogramować siły.
- Po zakończeniu sprawdź wszystkie zabezpieczenia i ustawienia pracy.
Programowanie za pomocą wyświetlacza

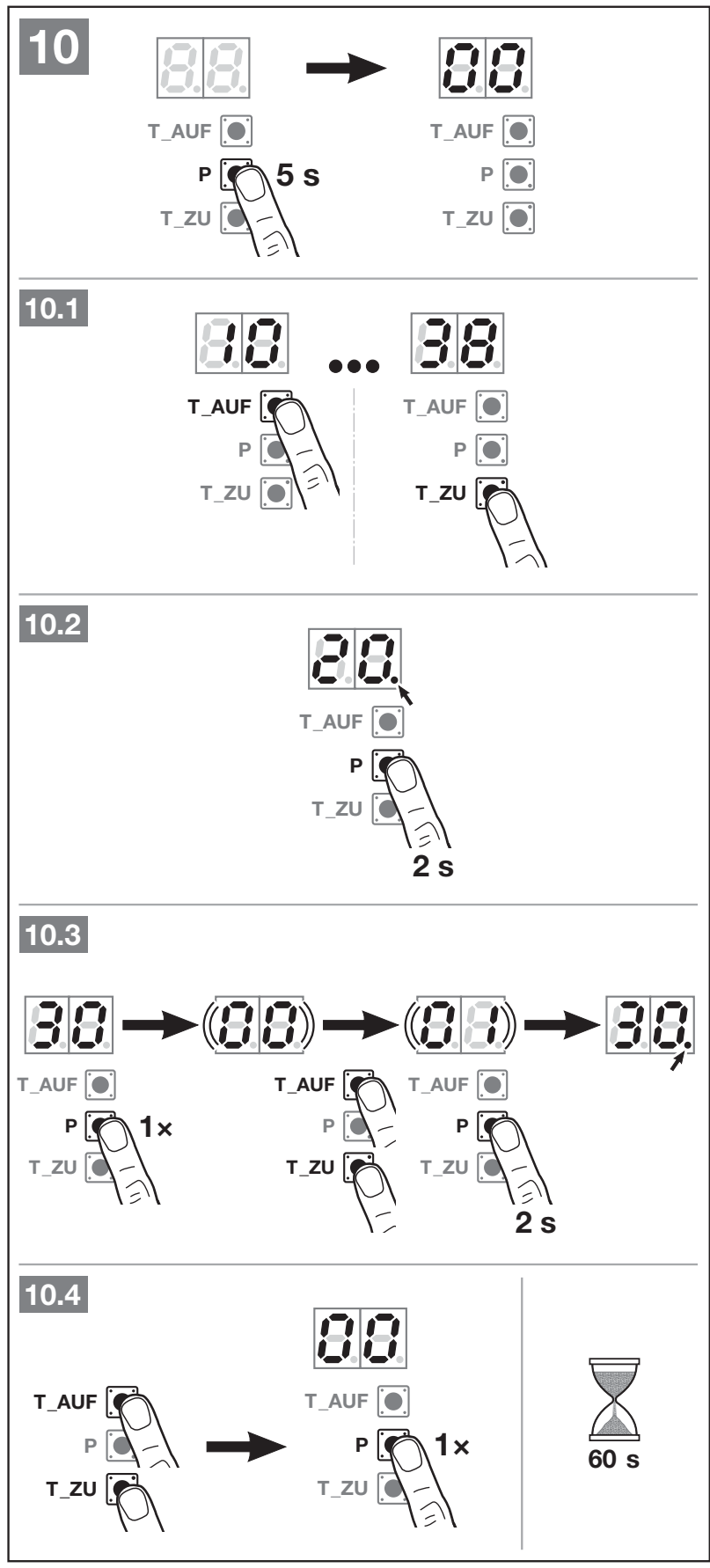

Aby wejść do menu, przytrzymaj P przez około 5 sekund, aż wyświetli się 00. Przyciski T_AUF/T_ZU służą do wyboru menu lub parametru. W przypadku samodzielnej funkcji przytrzymaj P przez 2 sekundy; w menu z parametrami naciśnij krótko P, wybierz parametr i przytrzymaj P przez 2 sekundy, aby zapisać ustawienie. Kropka przy numerze oznacza aktywny wybór. Menu 00 i krótkie naciśnięcie P kończą programowanie; standardowy limit czasu wynosi 60 sekund, a podczas programowania radia – 25 sekund. Nie zakładaj, że nowy parametr został zapisany bez zatwierdzenia.
Pogrubieniem oznaczono wyłącznie ustawienia fabryczne wyraźnie wskazane przez producenta dla podstawowego modelu LineaMatic. Podano udokumentowane publiczne menu; ustawienia serwisowe siły, prędkości i progów odwracania ruchu może zmieniać wyłącznie specjalista.
Menu 30 i 31 – parametry przekaźnika
| Parametr | Znaczenie |
|---|---|
| 00 | Funkcja oświetlenia: zewnętrznego dla 30, wewnętrznego dla 31. Menu 30/00 włącza 26; 31/00 włącza 22. |
| 01 / 02 / 03 | Sygnalizacja położenia otwartego / zamkniętego / częściowo otwartego. |
| 04 | Sygnał impulsowy przy poleceniu otwierania; w menu 30 dla przekaźnika zewnętrznego także przy częściowym otwarciu. |
| 05 | Sygnalizacja błędu. |
| 06 | Sygnał ciągły podczas ruszania/ostrzeżenia wstępnego. |
| 07 | Domyślne miganie podczas ruszania/ostrzeżenia wstępnego. |
| 08 | Przekaźnik załączony podczas ruchu, rozłączony w położeniach krańcowych. |
| 09 | Sygnalizacja terminu serwisowego In. |
| 10 | Miganie podczas ruszania/ostrzeżenia wstępnego tylko przy zamykaniu. |
Dla parametrów 01–10 menu 25 jest aktywowane dla przekaźnika zewnętrznego, a menu 20 dla przekaźnika wewnętrznego. Ostrzeżenie wstępne działa tylko wtedy, gdy aktywne jest menu 32. Dlatego po każdej zmianie przekaźnika należy sprawdzić również powiązane z nim menu.
Menu 32, 34 i 35 – ustawienia czasu
| Parametr menu 32 | Czas / funkcja |
|---|---|
| 00 | wyłączone |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| Parametr menu 34 | Czas / funkcja |
|---|---|
| 00 | wyłączone |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Parametr menu 35 | Czas / funkcja |
|---|---|
| 00 | wyłączone |
| 01 | tak samo jak 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Automatykę 34/35 aktywuj dopiero po zaprogramowaniu fotokomórki. Po ich włączeniu automatycznie ustawi się wstępne ostrzeganie 32/02, czyli 2 sekundy. Podczas automatycznego zamykania nowy impuls zatrzyma bramę. Częściowe otwarcie ustaw w menu 36; jeśli znajduje się zbyt blisko pozycji zamkniętej, centrala zgłosi błąd 1 i zastosuje najmniejszą dopuszczalną pozycję.
Zapisywanie pilotów

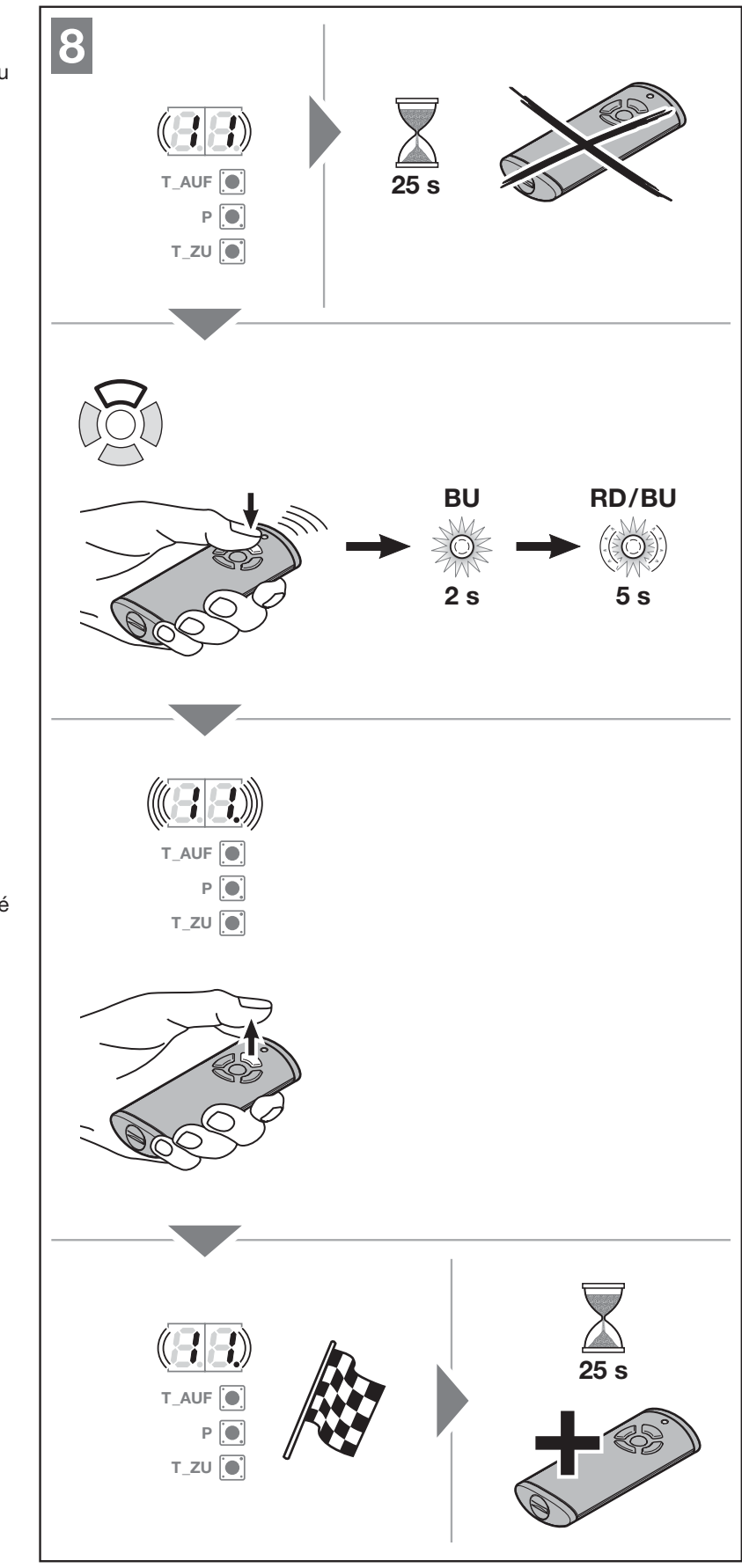

Zintegrowany odbiornik zapisuje maksymalnie 150 kodów radiowych, podzielonych między funkcje. Po przekroczeniu pojemności usuwane są najstarsze kody. Jeśli zapiszesz ten sam kod dla innej funkcji, jego pierwotne przypisanie zostanie usunięte. Kod nie oznacza automatycznie całego nadajnika ze wszystkimi przyciskami.
- Brama musi stać w miejscu, bez aktywnego wstępnego ostrzegania i czasu automatycznego zamykania.
- Wybierz 11 dla impulsu lub 12/13/14/15 dla żądanej innej funkcji, a następnie krótko naciśnij P. Numer miga.
- Przytrzymaj przycisk kompatybilnego nadajnika w trybie nadawania kodu; przy wyświetlonym typie BiSecur po około 5 s dioda LED miga na przemian na czerwono i niebiesko.
- Gdy numer menu na napędzie zacznie szybko migać, kod został rozpoznany. Zwolnij przycisk. Kolejny kod można dodać w ciągu 25 s.
- Krótkie naciśnięcie P przerywa programowanie; przez 00 i P wrócisz do pracy. Każdą zapisaną funkcję sprawdź później w zabezpieczonym obszarze.
Informacja zwrotna o stanie wymaga odpowiedniego nadajnika dwukierunkowego z funkcją kontroli położenia; sama częstotliwość 868 MHz nie potwierdza tej właściwości. Nie każdy nadajnik ma przycisk stanu ani tę samą procedurę wymiany baterii. Przy udostępnianiu kodu i resetowaniu konkretnego nadajnika postępuj zgodnie z jego własną instrukcją.
Dodatkowe podłączenie zewnętrznego odbiornika
W przypadku dodatkowego podłączenia zewnętrznego odbiornika radiowego producent wymaga usunięcia kodów radiowych zintegrowanego odbiornika za pomocą menu 19. Ta czynność usunie wszystkie zapisane w nim nadajniki i funkcje; przed jej wykonaniem zanotuj używane piloty i ich przypisania. Następnie zaprogramuj kody w zewnętrznym odbiorniku zgodnie z jego własną instrukcją. Przewód antenowy zewnętrznego odbiornika nie może stykać się z metalowymi przedmiotami.
Usuwanie kodów radiowych i reset fabryczny
Menu 19 – usunięcie wszystkich kodów
Wybierz 19 i przytrzymaj P przez 5 sekund. Numer 19 miga najpierw powoli przez 5 sekund, a następnie szybko przez około 3 sekundy; ciągłe wyświetlanie 19. potwierdza usunięcie. Usunięte zostaną wszystkie nadajniki i wszystkie funkcje. Ta procedura nie umożliwia usunięcia tylko jednego przycisku ani jednej funkcji.
Przywracanie ustawień fabrycznych napędu
Reset fabryczny przywraca ustawienia oraz usuwa zaprogramowane drogi i siły; kody radiowe pozostają zachowane. Menu 10 służy wyłącznie do ponownego zaprogramowania drogi/sił, a menu 19 osobno usuwa pamięć radiową. Nie należy mylić tych trzech czynności.

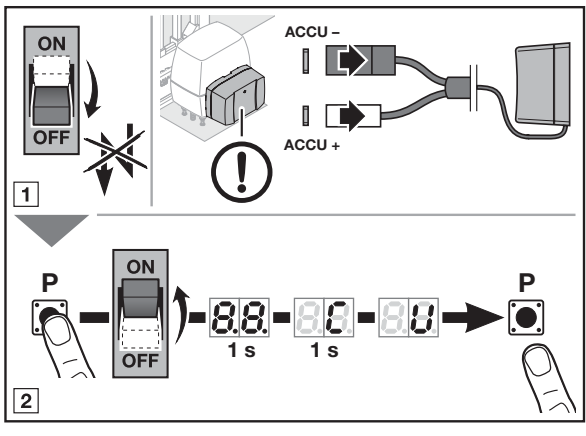

- Odłącz zasilanie sieciowe i akumulator awaryjny zgodnie z ilustracją. Zabezpiecz bramę przed ruchem.
- Przytrzymaj przycisk P i przywróć zasilanie sieciowe.
- Przytrzymuj P, gdy wyświetlane są 8.8. i C, aż pojawi się U, a następnie zwolnij przycisk.
- Wybierz prawidłowy typ 01 i ponownie przeprowadź całą procedurę uruchomienia. Sprawdź również zachowane piloty, zabezpieczenia, czasy i siły.
Przejazd referencyjny po odblokowaniu lub awarii zasilania
Po utracie informacji o położeniu wskutek awarii zasilania lub trzykrotnego zadziałania ograniczenia siły może być konieczny przejazd referencyjny. Następny impuls uruchomi go wyłącznie w kierunku zamykania, ze zmniejszoną prędkością i bez ograniczenia siły. Obszar musi być zabezpieczony; jeśli nie jest chroniony fotokomórką ani innym urządzeniem, przejazd można wykonać wyłącznie z widokiem na bramę. Po ręcznym odłączeniu bez awarii zasilania, po zabezpieczeniu bramy należy jeszcze raz odłączyć zasilanie, aby ponowne ustalenie pozycji referencyjnej przebiegło zgodnie z instrukcją.

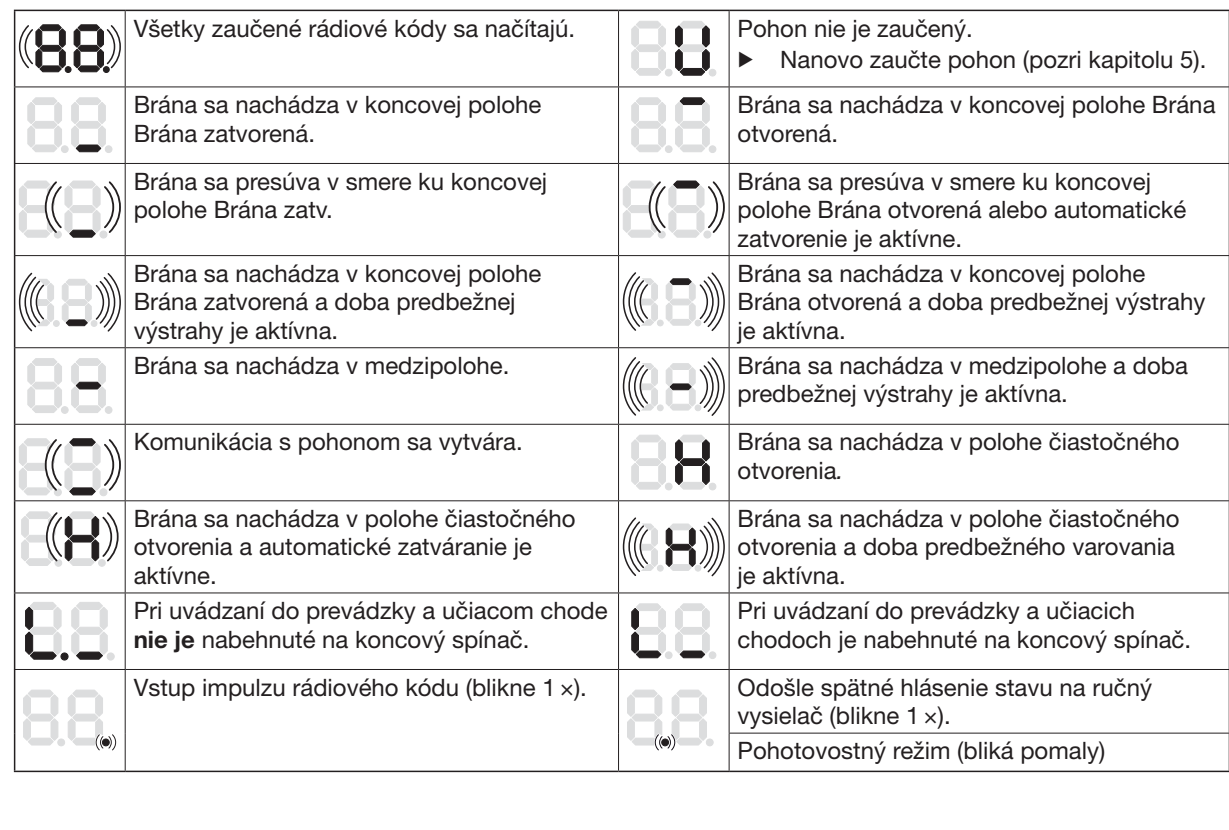

Diagnostyka wyświetlacza
| Wyświetlenie | Znaczenie / procedura |
|---|---|
| U | Napęd nie jest zaprogramowany; przeprowadź uruchomienie. |
| 8.8. | Uruchamianie lub wczytywanie kodów radiowych; nie oznacza to automatycznie błędu. |
| 1 s z migającą kropką | Nie można ustawić granicy nawrotu ani położenia częściowego otwarcia; sprawdź przeszkodę i odległość od pozycji zamkniętej. |
| 2.1 / 2.2 / 2.3 | Zabezpieczenie SE1 / SE2 / SE3: przeszkoda, nieprawidłowe ustawienie, prowadzenie lub uszkodzenie urządzenia. |
| 3 / 5 | Ograniczenie siły podczas zamykania / otwierania; usuń przeszkodę i sprawdź ruch mechanizmu, nie zwiększaj automatycznie siły. |
| 4 | Przerwany obwód HALT12–13; sprawdź obwód NC i okablowanie. |
| 6 | Błąd systemu lub przekroczenie czasu pracy; specjalista sprawdzi reset i ponowne programowanie, a w przypadku usterki napędu – jego naprawę lub wymianę. |
| 7 | Błąd komunikacji dodatkowej płytki; sprawdź okablowanie, złącza i moduł. |
| 8 | Nieprawidłowe wprowadzenie danych lub sterowanie; sprawdź wybraną wartość. |
| 9 | Zadziałanie/usterka testowanego zabezpieczenia lub 8k2; usuń przeszkodę i sprawdź zabezpieczenie. |
| 13 / 17 | Zbyt niskie napięcie / błąd napięcia; sprawdź źródło zasilania i akumulator. |
| C | Nieznany punkt referencyjny; zabezpiecz obszar i wykonaj przejazd referencyjny. |
| In | Upłynął termin przeglądu; zleć kontrolę zespołu. |
Konserwacja i bezpieczne przekazanie
Producent określa napęd jako bezobsługowy, jednak cała brama wymaga regularnych kontroli. Funkcje bezpieczeństwa i zabezpieczające sprawdzaj co miesiąc, a rezystancyjne listwy bezpieczeństwa 8k2 i nietestowane zabezpieczenia – co pół roku, zgodnie z instrukcją. Kontroluj płynność ruchu, mocowanie listwy zębatej, prowadzenie, uszkodzenia przewodów, czystość fotokomórek i działanie odblokowania. Usterki niezwłocznie zleć usunąć specjaliście.
Przed konserwacją odłącz wszystkie źródła zasilania i zabezpiecz je przed ponownym włączeniem. Po montażu i wprowadzeniu zmian technik sprawdzi skuteczność zabezpieczeń, działanie nawrotu i siły robocze. Przeszkoli użytkownika, przekaże instrukcje i umieści tabliczkę ostrzegawczą w widocznym miejscu na bramie. Dzieci nie mogą bawić się w obszarze ruchu bramy; przechodzić można dopiero po jej całkowitym zatrzymaniu.
Dane techniczne Hörmann LineaMatic 4511323
| Parametr | Wartość |
|---|---|
| Model / wybór typu | Podstawowy LineaMatic /01 |
| Maksymalna szerokość / wysokość bramy | 6000 mm /2000 mm |
| Maks. masa – brama jezdna po podłożu / samonośna | 300 kg /250 kg |
| Zasilanie sieciowe | 230/240 V AC,50/60 Hz; dopuszczalny zakres 170–260 V AC. |
| Napięcie sterujące | 24 V/37 V DC, przełączalne sterowanie wewnętrzne; nie jest to uniwersalne wyjście do akcesoriów. |
| Zasilanie akcesoriów | 24 V DC;5=plus,20=0 V; łącznie maks. 250 mA. |
| Częstotliwość radiowa / pamięć | 868 MHz / maksymalnie 150 kodów radiowych |
| Stopień ochrony / temperatura | IP44 /−20 do+60 °C |
| Maksymalna wilgotność | 93%, bez kondensacji |
| Pobór mocy w trybie czuwania | Mniej niż 0,5 W |
| Położenia krańcowe | Magnetyczny czujnik kontaktronowy REED oraz elektronicznie zapamiętane położenia/siły. |
| Cykle na dzień/godzinę | Zgodnie z tabliczką znamionową. |
| Obudowa | Odlew aluminiowy i tworzywo sztuczne wzmocnione włóknem szklanym. |

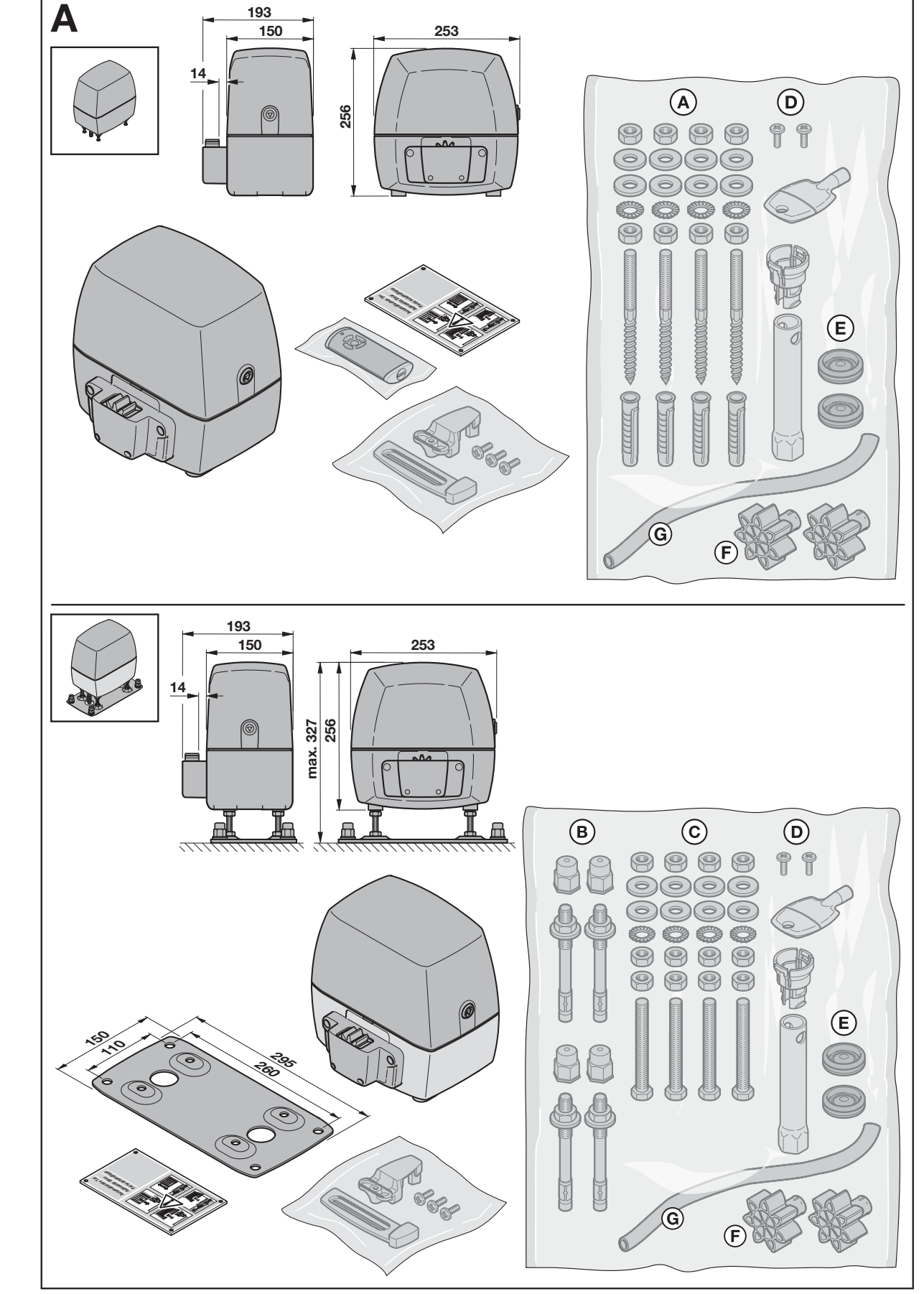

Rysunek wymiarowy przedstawia obudowę 193 × 253 × 256 mm. W przypadku montażu na płycie podłogowej całkowita wysokość może być regulowana do 327 mm; przedstawiona płyta ma wymiary w rzucie z góry 260 × 295 mm. Wysokość montażową względem listwy zębatej należy dobrać na podstawie wymiaru A, a nie tylko zewnętrznych wymiarów obudowy.
Jak zamówić ten towar?
Wybierz najwygodniejszy sposób:
- zamówienie w sklepie internetowym: użyj przycisku kup, aby dodać towar do koszyka sklepu (przycisk kup znajdziesz tutaj w tabeli wariantów produktu).
- zamówienie przez e-mail: zamów pod adresem [email protected]
