Opis produktu NICE EPMB - Era Photocell Medium - fotokomórki z podłączeniem BlueBUS (1 para)
W pełni kompatybilny następca fotokomórek NICE MOFB.
Zewnętrzne fotokomórki bezpieczeństwa NICE EPMB (specyfikacja techniczna) montuje się naprzeciwko siebie na szerokości przejazdu bramy lub w dowolnym miejscu, w którym istnieje ryzyko uderzenia bramy w przeszkodę. Tworzą wiązkę podczerwieni na osi optycznej, a po jej przerwaniu wysyłają do bramy sygnał zatrzymujący jej ruch. Mogą być używane wyłącznie z urządzeniami obsługującymi technologię NICE BlueBUS.
Montaż fotokomórek NICE EPMB

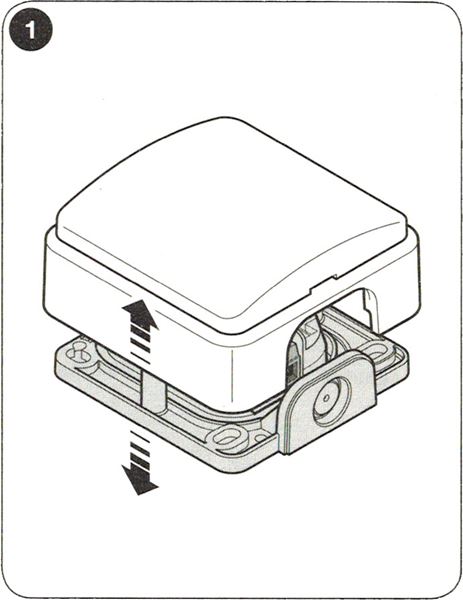

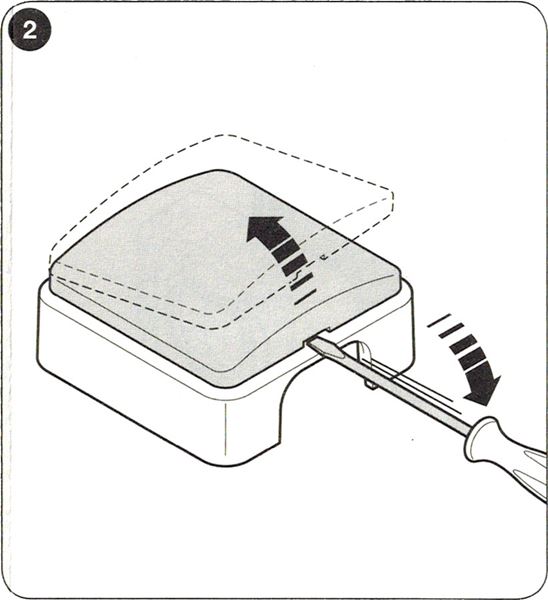

| 1. Otwórz fotokomórkę | 1a. Zdejmij przezroczystą osłonę |
|---|---|
 |
 |

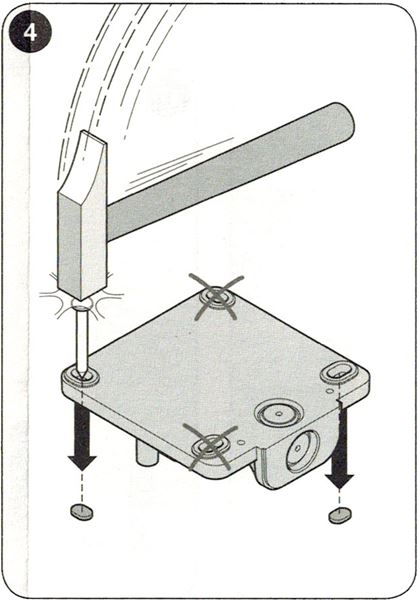

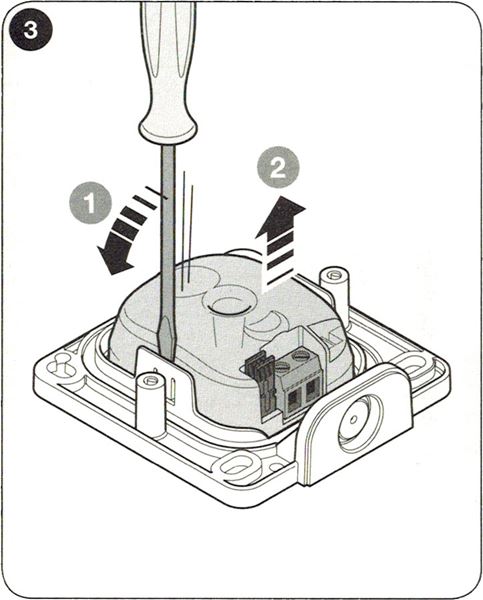

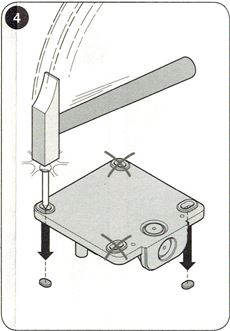

| 2. Wyciągnij elektronikę zgodnie ze strzałkami na rysunku | 3. Wybij otwory potrzebne do montażu |
 |
 |

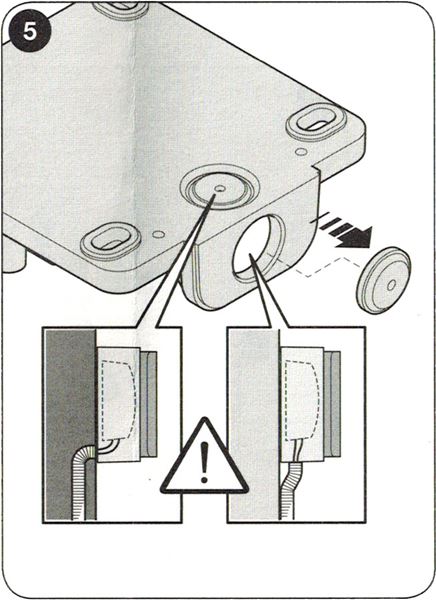

| 4. Wybij otwór przepustowy na przewody | 5. Sprawdź przykładowe sytuacje, aby ustalić, jak rozmieścić fotokomórki w miejscu montażu. |
 |
|

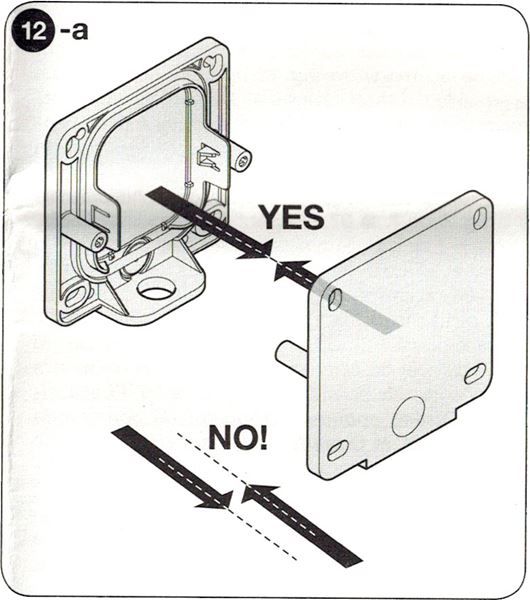

| 6. W zależności od rozmieszczenia fotokomórek w miejscu montażu ustaw zworki adresujące zgodnie z tabelą. | 7. Ustaw fotokomórki naprzeciwko siebie, pod kątem prostym |
 |
 |

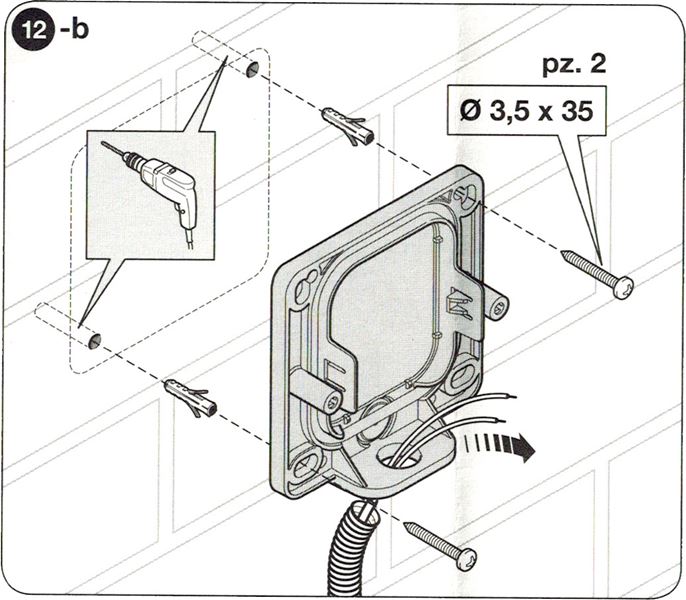

| 8. Przymocuj obudowę fotokomórek do ściany lub słupka | 9. Podłącz przewody fotokomórek (oczywiście wcześniej odłącz zasilanie elektryczne) |
 |
 |

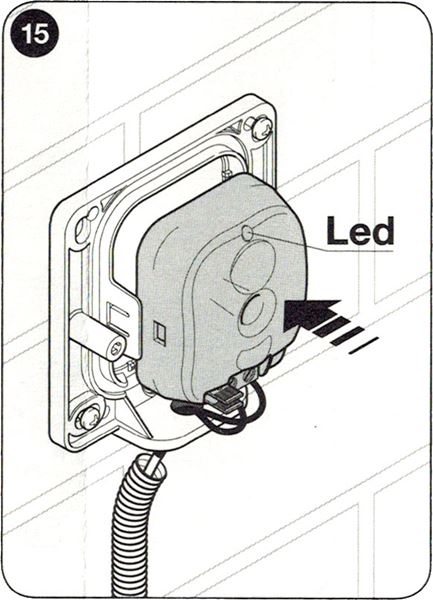

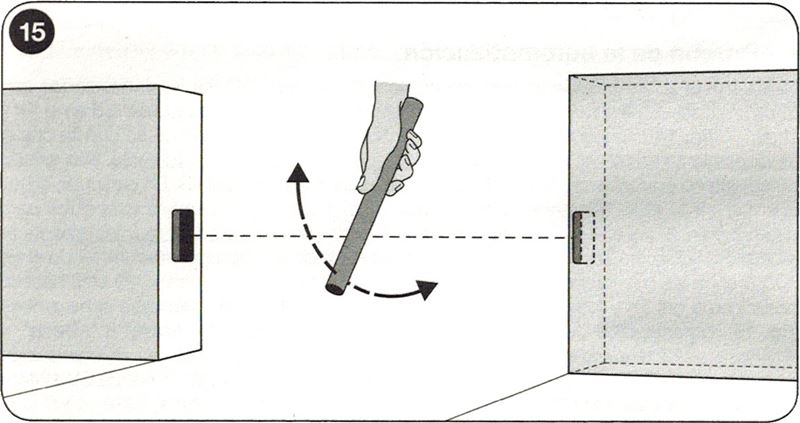

| 10. Umieść podłączoną elektronikę fotokomórek w ich obudowach i włącz zasilanie. Przeprowadź procedurę rozpoznawania podłączonych urządzeń w centrali sterującej napędu. | 11. Przetestuj fotokomórki. W razie napotkania problemu postępuj zgodnie z procedurą diagnostyczną |
 |
 |

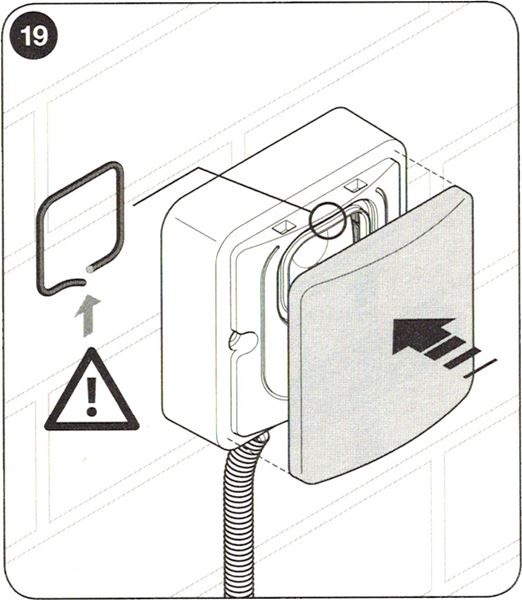

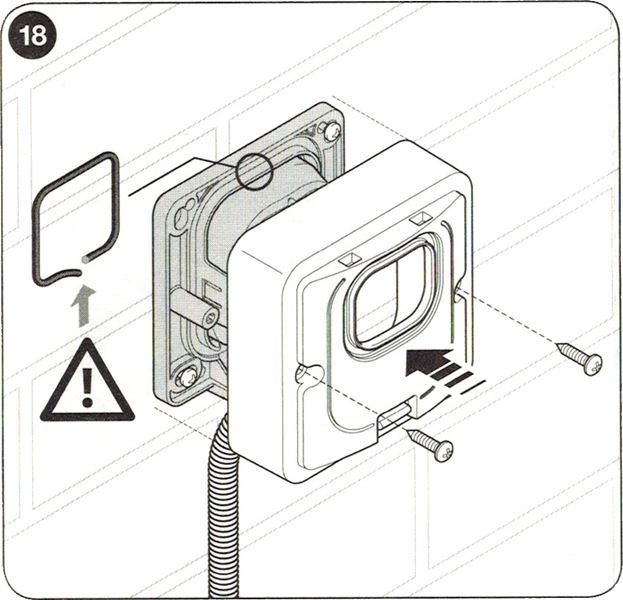

| 12. Załóż osłonę fotokomórki i przymocuj ją śrubami. Pamiętaj o gumowej uszczelce | 13. Załóż przezroczystą osłonę. Pamiętaj o gumowej uszczelce. |
 |
 |
Podłączenie kilku par fotokomórek NICE EPMB do sieci danych NICE BlueBUS
Rozmieść fotokomórki wokół bramy lub wrót zgodnie z przykładowymi sytuacjami dotyczącymi pełnego podłączenia i ustaw zworki zgodnie z tabelą zworek fotokomórek NICE EPMB napędu bramy. Aby zapobiec zakłóceniom między poszczególnymi parami umieszczonymi blisko siebie, należy — zgodnie z tymi przykładowymi sytuacjami, zachować orientację nadajników TX i odbiorników RX. Podłącz fotokomórki równolegle zgodnie z rysunkiem (nie trzeba zachowywać biegunowości):
Jeśli fotokomórki mają działać jako urządzenia otwierające bramę (zob. FA1 i FA2 w przykładowych sytuacjach), czyli gdy pojazd wjedzie między ich osie optyczne, aby otworzyć bramę, należy przerwać połączenie A w nadajniku TX oraz odbiorniku RX, zob. rysunek:
Przykładowe sytuacje pełnego podłączenia kilku par fotokomórek NICE EPMB napędu

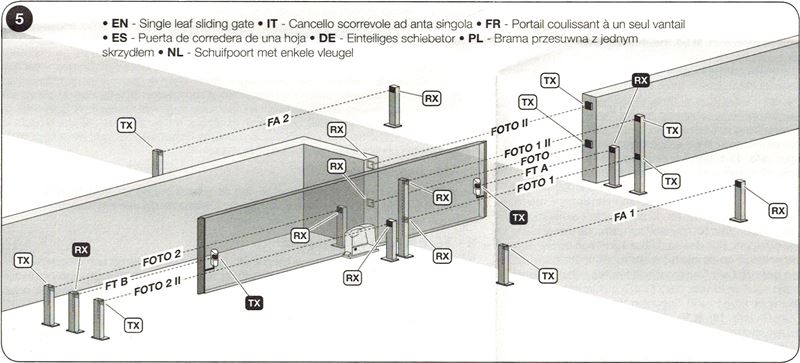

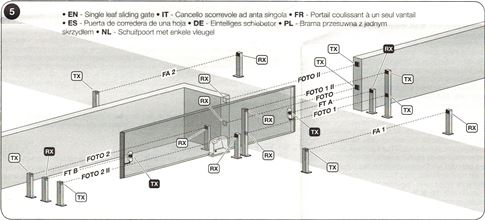

1. Brama przesuwna z jednym skrzydłem

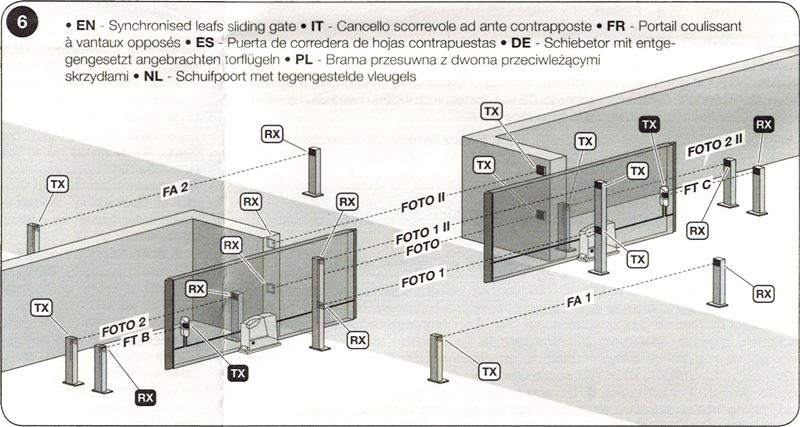

2. Dwie zsynchronizowane bramy przesuwne naprzeciw siebie

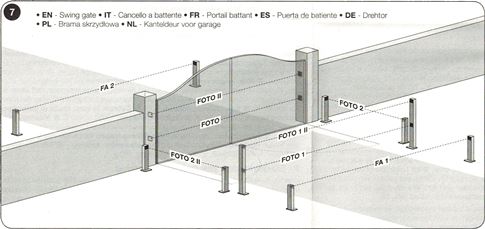

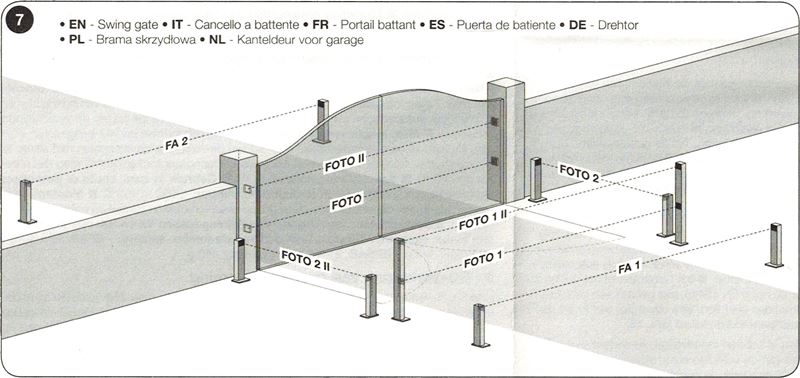

3. Brama skrzydłowa

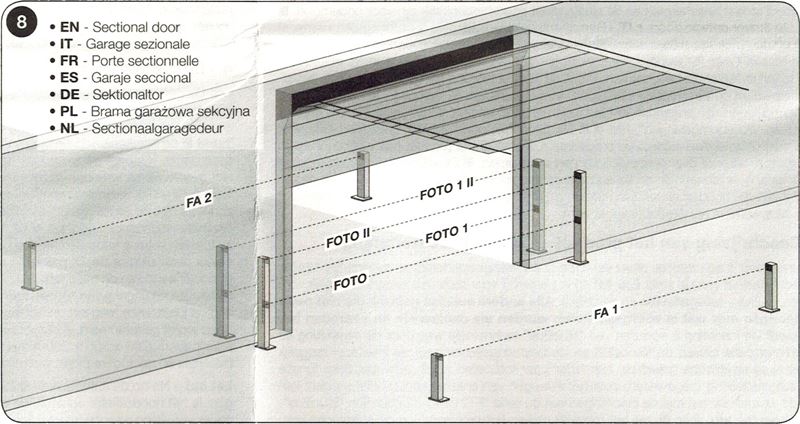

4. Segmentowa brama garażowa

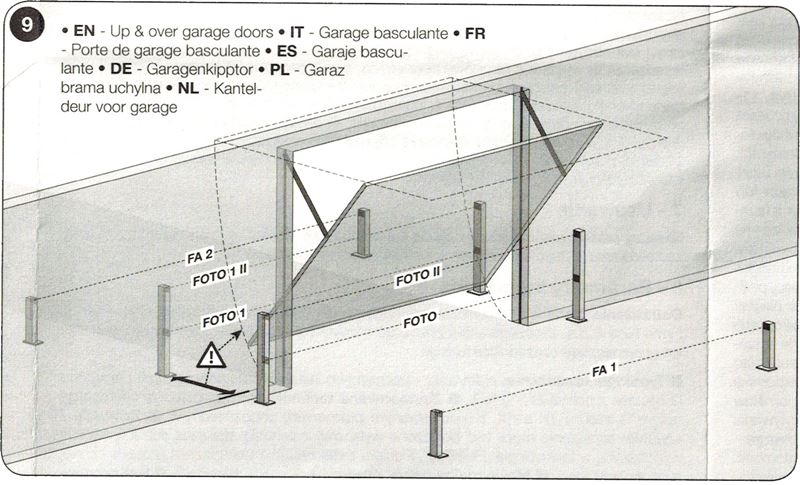

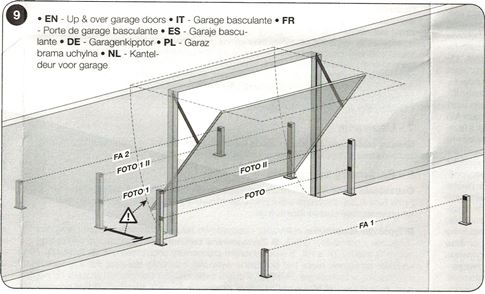

5. Brama garażowa uchylna
Tabela zworek fotokomórek NICE EPMB napędu bramy
|
Podłączanie kilku par fotokomórek do systemu BlueBUS odbywa się poprzez ustawienie różnych kombinacji zworek, przy czym każda podłączona para musi mieć unikalną kombinację zworek. Należy zadbać o to, aby w jednej sieci danych BlueBUS nie było dwóch par z taką samą kombinacją. W obrębie jednej pary fotokomórek należy ustawić taką samą wartość zworki w nadajniku TX i odbiorniku RX. Jeśli dla danego typu używana jest tylko jedna zworka lub nie używa się żadnej, pozostałe należy zachować do wykorzystania w przyszłości. |
| Oznaczenie pary fotokomórek | Połączenie za pomocą kombinacji zworek |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Jeśli z dowolnego powodu konieczna jest wymiana fotokomórki, wystarczy ustawić w niej taką samą zworkę jak w oryginalnej i nie trzeba przeprowadzać fazy rozpoznawania urządzeń.
Sprawdzanie działania i rozwiązywanie problemów z podłączeniem fotokomórek NICE EPMB
|
Po zakończeniu rozpoznawania urządzeń przez napęd sprawdź, czy dioda LED w nadajniku TX i odbiorniku RX miga. W zależności od migania diody LED mogą wystąpić następujące sytuacje: |
| LED „L” | Sytuacja | Co zrobić? |
|---|---|---|
| Nie świeci | Fotokomórka nie jest zasilana lub jest uszkodzona. | Sprawdź, czy napięcie na wejściach fotokomórki wynosi około 8–12 V. Jeśli napięcie jest prawidłowe, fotokomórki prawdopodobnie są uszkodzone. |
| 3 szybkie mignięcia i sekundowa przerwa | Urządzenie nie zostało rozpoznane przez centralę sterującą napędu. | Powtórz etap rozpoznawania w centrali sterującej. Upewnij się, że każdej parze fotokomórek przypisano za pomocą zworek unikalny adres. |
| Bardzo wolne miganie | Nadajnik TX regularnie wysyła sygnał Odbiornik RX odbiera doskonały sygnał |
Prawidłowe działanie |
| Wolne miganie | Odbiornik RX odbiera dobry sygnał | Prawidłowe działanie |
| Szybkie miganie | Odbiornik RX odbiera słaby sygnał | Prawidłowe działanie. Mimo to najlepiej sprawdzić ustawienie nadajnika TX i odbiornika RX oraz upewnić się, że osłony są czyste. |
| Bardzo szybkie miganie | Odbiornik RX odbiera bardzo słaby sygnał | Działanie jest nadal prawidłowe, ale na granicy. Najlepiej sprawdzić ustawienie nadajnika TX i odbiornika RX oraz upewnić się, że osłony są czyste. |
| Świeci | Odbiornik RX nie odbiera żadnego sygnału | Upewnij się, że dioda LED w nadajniku TX miga powoli. Sprawdź, czy na osi optycznej między nadajnikiem TX a odbiornikiem RX nie ma przeszkody. Sprawdź ustawienie nadajnika TX i odbiornika RX. |
Specyfikacja techniczna fotokomórek NICE EPMB
| Typ produktu | Detektor do automatycznych bram skrzydłowych, przesuwnych i garażowych, typu D zgodnie z normą EN 12453, składający się z nadajnika TX i odbiornika RX. |
|---|---|
| Technologia | Bezpośrednia optyczna transmisja TX-RX z modulowaną wiązką podczerwieni. |
| Zasilanie/wyjście | Urządzenie można podłączyć wyłącznie do sieci danych obsługującej interfejs NICE BlueBUS, z której pobiera napięcie elektryczne i wysyła sygnał wyjściowy. |
| Pobór prądu | 1 BlueBUS jednostka |
| Zdolność wykrywania | Nieprzezroczyste obiekty większe niż 50 mm, przemieszczające się przez oś optyczną między nadajnikiem TX a odbiornikiem RX z prędkością mniejszą niż 1,6 m/s. |
| Kąt nadawania nadajnika TX | 20° +-25% |
| Kąt odbioru odbiornika RX | 8° +-25% |
| Zasięg nominalny (użytkowy) | 15 m (w przypadku niekorzystnych warunków pogodowych może być o połowę mniejszy, np. we mgle, podczas deszczu, w zapyleniu itp.) |
| Maksymalny zasięg | 30 m |
| Adresowanie | 7 par z funkcją ochronną i 2 pary z funkcją polecenia "Otwórz" |
| Użytkowanie w środowisku kwaśnym, słonym lub zagrożonym wybuchem | Nie |
| Montaż | Montaż pionowy na ścianie; maksymalna długość przewodu w jednej gałęzi systemu BlueBUS wynosi 50 m. |
| Stopień ochrony | IP44 |
| Temperatura pracy | -20°C do 55°C |
| Wymiary (szer. × wys. × gł.) | 50x80x28,5mm (jedna fotokomórka) |
| Masa | 143g (obie fotokomórki łącznie) |

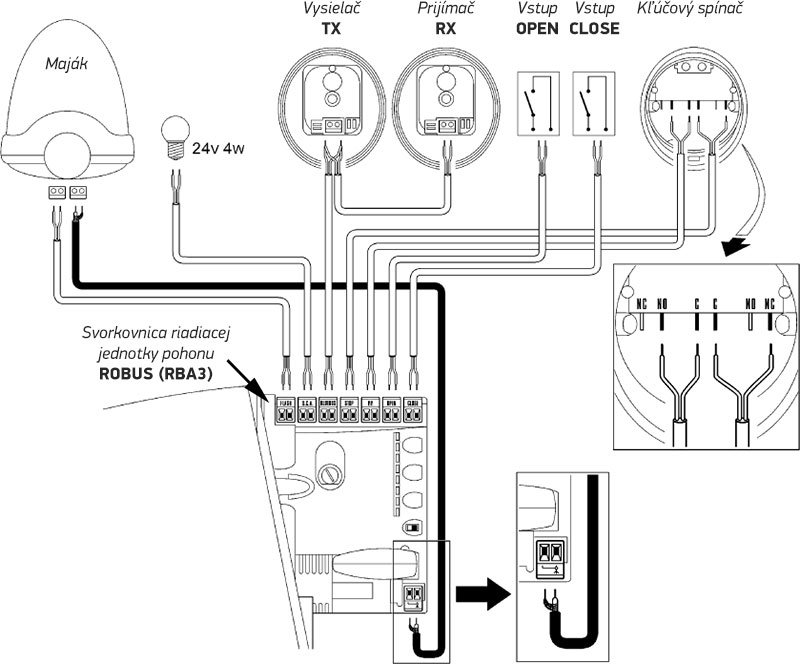

Podłączenie fotokomórek NICE EPMB z napędem NICE Robus 400, 600, 1000

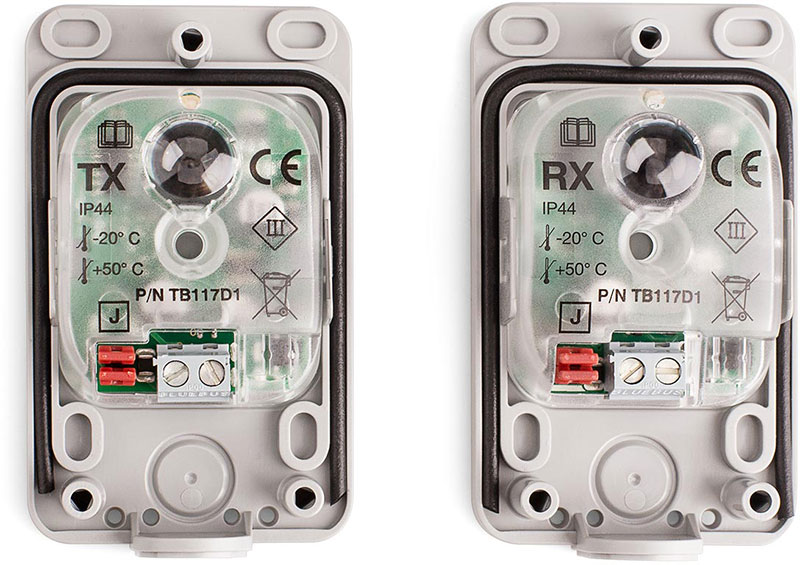

Wnętrze fotokomórek NICE EPMB do napędów bram
