NICE Robus RB600 – samodzielny napęd do bram przesuwnych (A)
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
w magazynie
2 532,00 zł z VAT
| Masa |
|---|
| 12 kg |
Opis produktu NICE Robus RB600 – samodzielny napęd do bram przesuwnych (A)
Napęd NICE RB600 został zastąpiony nowszym modelem NICE RBS600. Zobacz zalety nowszych modeli NICE RBS400 i RBS600.
Napęd NICE Robus RB600 jest przeznaczony do bramy przesuwne o masie do 600 kg i szerokości przejazdu do 8 m. Jest wyposażony w elektromechaniczny wyłącznik krańcowy. Napęd jest nieodwracalny. Szczegółowe dane techniczne ». Pobierz instrukcję ».
(Czy ten napęd będzie dla mnie odpowiedni?)
Porównaj z innymi napędami:
| « Słabszy napęd | Napęd alternatywny | Mocniejszy napęd » |
|---|---|---|
|
|
|
|
Ten produkt – samodzielny napęd bramy przesuwnej NICE Robus RB600 (nasz kod NICE-RB600-A) zawiera:
- elektromechaniczny napęd NICE Robus RB600 o udźwigu 600 kg i maksymalnej długości skrzydła 8m, z wbudowaną (ale zdejmowaną) centralą sterującą RBA3R10 bez odbiornika sygnału radiowego (OXI).
- 2 × klucze odblokowujące do ręcznej obsługi napędu (niezbędne w razie awarii zasilania)
- elementy montażowe napędu, kotwy oraz wspornik, ograniczniki wyłącznika krańcowego napędu
- instrukcja montażu
Korzystne cenowo zestawy zawierające napęd NICE Robus RB600:
| Zestaw napędu z akcesoriami » | Zestaw napędu z akcesoriami i listwą zębatą » |
|---|---|
|
Napęd Robus do 600 kg, pilot, fotokomórki, lampa sygnalizacyjna, przełącznik kluczowy. |
Napęd ROBUS do 600 kg, listwa zębata, pilot, fotokomórki, lampa sygnalizacyjna, przełącznik kluczowy. |
| Zestaw do budowy bramy samonośnej » | Zestaw do budowy bramy szynowej » |
Wózki z 8 łożyskami, ceownik C 6+3m Fe, najazd, gniazdo, prowadzenie, napęd, listwa zębata. |
Kółka Ø100 mm, szyna 4x3m Zn, ograniczniki dolne, prowadzenie, napęd, listwa zębata. |
Napęd jest kompaktowy, bezpieczny i praktyczny, idealny do zastosowań prywatnych i firmowych. Obudowa odporna na uderzenia, korpus ze stopu aluminium z powłoką epoksydową.
Napęd nadaje się do automatyzacji bram przesuwnych o masie do 600 kg i długości skrzydła do 8 m. Parametry obowiązują w warunkach określonych przez producenta, takich jak wpływ warunków atmosferycznych, różnice temperatur, sztywność bramy, a przede wszystkim jej płynny ruch. Nie zawsze można to osiągnąć lub na to wpłynąć, dlatego zalecamy stosowanie napędu NICE Robus RB600 do bram o parametrach wynoszących maksymalnie 80% tych wartości. Więcej informacji znajdziesz w rozdziale Wybór napędu .
Bardzo przyjazna dla użytkownika technologia BlueBUS umożliwia zasilanie i sterowanie nawet 7 parami fotokomórek za pomocą dwużyłowego przewodu.
Czujnik temperatury dostosowuje siłę ciągu napędu w zależności od warunków klimatycznych. Napęd jest również wyposażony w bezpiecznik termiczny.
Regulowana prędkość, siła a czas pauzy automatycznego zamykania napędu i wiele innych, zob. Programowanie.
Diagnostyka za pomocą lampy ostrzegawczej.
Koło zębate moduł 4 jest kompatybilne z listwą zębatą z naszej oferty.
Funkcja napędu Robus 600 "Jednostka podrzędna" zapewnia automatyczną synchronizację dwóch silników. Oznacza to, że można zautomatyzować dwie przeciwbieżne bramy przesuwne.
Napęd NICE Robus RB600 jest napędem elektromechanicznym odpowiednim do warunków klimatycznych panujących na Słowacji i spełnia wszystkie europejskie normy bezpieczeństwa.
Akcesoria kompatybilne z napędem NICE Robus RB600
Ponadto zalecamy dokupić do napędu kompatybilne akcesoria opcjonalne lub wybrać jeden z gotowych zestawów w promocyjnej cenie:
| Co | Dlaczego | Typ |
|---|---|---|
| Lampa sygnalizacyjna | Lampa sygnalizuje ruch bramy, migając — sprawdzi się przy wyjazdach z ograniczoną widocznością. Ma również wbudowaną antenę, która zwiększa zasięg pilota. | - lampa LED z anteną ELDC - lampa wielofunkcyjna WLT - bezprzewodowa solarna lampa LED LLW |
| Fotokomórki | Podczas zamykania wykrywają przeszkodę i zatrzymują ruch — brama nie uderzy w samochód ani w żadną osobę. | - Era Photocell Medium EPMB - Era Photocell Large EPLB - Era Photocell Slim EPSB - bezprzewodowe FT210B - bezprzewodowe EPMOW - solarne PHW |
| Nadajnik | Do zdalnego sterowania bramą. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Odbiornik | Niezbędny do zdalnego sterowania bramą. | - OXI - OXIBD - OXILR - odbiornik Wi-Fi IT4WIFI - odbiornik GSM GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antena | Dla zwiększenia zasięgu pilota. | - wbudowana w lampę sygnalizacyjną ELDC - sama antena ABFKIT |
| Klawiatura | Jeśli zapomnisz pilota albo odwiedza Cię wiele pojazdów lub osób i nie chcesz każdemu dawać pilota ani za każdym razem otwierać bramy ręcznie. | - bezprzewodowa EDSWG - przewodowa EDSB |
| Przełącznik kluczykowy | Sterowanie bramą za pomocą klucza poprzez przełącznik połączony przewodem z napędem, zamontowany w dowolnym miejscu. | - natynkowy, z wkładką standardową EKS - natynkowy, z wkładką europejską, EKSEU - podtynkowy, z wkładką standardową EKSI - podtynkowy, z wkładką europejską EKSIEU |
| Czytniki kart | Sterowanie napędem za pomocą karty lub breloka zbliżeniowego do czytnika kart. | - ERA Transponder Reader ETPB |
| Uzębienie | Niezbędna do działania napędu – bez listwy zębatej napęd nie ma czym poruszać bramy. | - nylonowa, ze stalowym wzmocnieniem, 33 cm LZ-1 - nylonowa, ze stalowym wzmocnieniem, 1 m LZ-10 - nylonowa, ze stalowym wzmocnieniem, odwrotna, 1 m LZ-15 - stalowa 30x8 mm, 1 m LZ-3 - stalowa 30x12 mm, 1 m LZ-5 - ze stali nierdzewnej 30x10 mm, 1 m LZ-7 |
| Zasilacz awaryjny | W razie awarii zasilania umożliwia dalsze działanie bramy. | - akumulator awaryjny PS124 - zasilanie solarne SYKCE |
Instrukcje i dokumenty do pobrania
NICE Robus RB600 w pigułce
NICE Robus to rodzina nieodwracalnych elektromechanicznych motoreduktorów do bram przesuwnych. Dostarczane są z wbudowaną (ale wyjmowaną) centralą sterującą NICE RBA3R10 ze złączem SM do podłączenia zewnętrznych odbiorniki sygnału radiowego NICE SMXI, ewentualnie NICE OXI. Podłączenia elektryczne urządzeń zewnętrznych (fotokomórki, lampa ostrzegawcza, itp.) zostały w rodzinie NICE Robus napędów do bram przesuwnych uproszczone dzięki zastosowaniu technologii BlueBUS, która umożliwia podłączenie kilku urządzeń do wspólnego złącza za pomocą tylko jednego przewodu dwużyłowego, którego polaryzacji nie trzeba nawet zachowywać. Automatyczne sterowanie wymaga zasilania elektrycznego, ale w razie awarii zasilania można oczywiście odblokować motoreduktor za pomocą specjalnego klucza odblokowującego i obsługiwać bramę ręcznie. Można również dokupić opcjonalny akumulator awaryjny NICE PS124, który umożliwia sterowanie ruchem bramy także podczas awarii zasilania.
Wybór napędu – czy napęd NICE Robus RB600 będzie odpowiedni do mojej bramy?
Każda brama ma swoje wymiary (a co za tym idzie, ramię) i masę (a co za tym idzie, siłę ciężaru ramienia) i każdy napęd ma swoje ograniczenia. Napęd NICE Robus RB600 można stosować do bram o następującej długości skrzydła i masie:
| Liczba cykli na godzinę Liczba kolejnych cykli |
Masa skrzydła | ||||
| Do 200 kg | 200–400 kg | 400–500 kg | 500–600 kg | ||
|---|---|---|---|---|---|
|
D |
Do 4 m |
40 |
32 |
24 |
20 |
| 4-6 m | 25 13 |
20 16 |
15 9 |
13 6 |
|
| 6-8 m | 20 10 |
16 12 |
12 7 |
10 5 |
|
Zasadniczo długość skrzydła określa maksymalną liczbę cykli na godzinę, a także kolejnych cykli, tj. precyzuje, jak długo napęd może pracować. Większa masa dodatkowo zmniejsza liczbę tych cykli procentowo, ze względu na większe obciążenie napędu, a także określa maksymalną dozwoloną prędkość przy danym obciążeniu. Napęd jest wyposażony w urządzenie (zabezpieczenie termiczne), które mierzy zarówno temperaturę silnika, jak i temperaturę otoczenia, i odpowiednio do tego zmniejsza liczbę możliwych cykli.
Limity napędu NICE Robus RB600
Podane wartości są wartościami zalecanymi przez producenta NICE. Z własnego doświadczenia zalecamy pozostawienie około 80% podanych wartości jako rezerwy dla napędu:
| Maksymalnie | Zalecamy | |
|---|---|---|
| Długość skrzydła | 8 m | 6,5 m |
| Masa skrzydła | 600 kg | 500 kg |
Maksymalne wykorzystywanie napędu skraca jednak jego żywotność – zobacz orientacyjne obliczenie żywotności napędu w zależności od czynników obciążających:
Żywotność napędu NICE Robus RB600
W poniższej tabeli zsumuj wskaźniki obciążenia wynikające z masy i długości skrzydła oraz dodaj wskaźniki pozostałych czynników, jeśli występują. Następnie z wykresu odczytasz żywotność napędu wyrażoną w liczbie cykli.
Przykład: Mam bramę o świetle wjazdu 4,5 m i masie konstrukcji z wypełnieniem do 200 kg (standardowa brama). Dodaję wskaźnik długości skrzydła, około 15, do tego wskaźnik masy bramy 10, a na wszelki wypadek dodaję wskaźnik niskiej temperatury 10, ponieważ mamy mroźniejsze zimy. Łączny wskaźnik wynosi więc 35. Z wykresu odczytuję, że żywotność napędu wynosi około 120.000 cykli. Przy 10 manewrach dziennie przekłada się to na żywotność około 32 lat.
| Właściwości całego systemu automatyki | Wskaźnik | Wykres żywotności |
|---|---|---|
| Masa skrzydła |
Zalecany maksymalny łączny wskaźnik wynosi do 75%. (tj. 40.000 cykli, co przy standardowej eksploatacji – 10 cykli/dzień – odpowiada 10 latom)
|
|
| Do 200 kg | 10 | |
| 200-400 kg | 30 | |
| 400-600 kg | 50 | |
| Długość skrzydła | ||
| Do 4 m | 10 | |
| 4-6 m | 20 | |
| 6-8 m | 35 | |
| Pozostałe czynniki (jeśli prawdopodobieństwo ich wystąpienia jest większe niż 10%) | ||
| Temperatura otoczenia powyżej 40°C lub poniżej 0°C albo wilgotność powyżej 80% | 10 | |
| Zapylenie | 15 | |
| Środowisko o wysokim zasoleniu | 20 | |
| Aktywacja fotokomórek | 15 | |
| Aktywacja wejścia STOP | 25 | |
| Prędkość większa niż „L4 - Szybka” | 20 | |
| Aktywna funkcja szczytowa | 25 | |
Montaż napędu NICE Robus RB600
Sposób montażu napędu jest dla bramy przesuwnej szynowej i bramy samonośnej różny. W przypadku bramy szynowej zazwyczaj napęd montuje się na poziomie gruntu, natomiast w przypadku bramy samonośnej należy napędy podnieść na odpowiednią wysokość, np. za pomocą prętów gwintowanych (pręt gwintowany Ø8), wspornika wykonanego we własnym zakresie, przez wykonanie podmurówki itp. Decydujące znaczenie ma wysokość montażu listwy zębatej, tak aby idealnie zazębiała się z kołem zębatym napędu; zobacz Listwa zębata i jej ogranicznik.
Okablowanie
Typowa (opcjonalna) konfiguracja podłączenia napędu z akcesoriami wygląda następująco:
Lista akcesoriów
|
|
Lista przewodów
| Zastosowanie | Typ | Maks. długość |
|---|---|---|
| A. Zasilanie | 3×1,5mm2 | 30m, w przypadku większej długości 3×2,5mm2 + uziemienie |
| B. Lampa sygnalizacyjna z anteną |
2×0,5mm2 |
20m 20m (zalecane mniej niż 5m) |
| C. Fotokomórki | 2×0,5mm2 | 30m, powyżej 30m 2×1mm2 |
| D. Przełącznik kluczykowy | 4×0,5mm2 | 50m (lub 2 szt. 2×0,5mm2) |
| E. Listwy krawędziowe stałe | 2×0,5mm2 | 30m |
| F. Listwy krawędziowe ruchome | 2×0,5mm2 | 30m |
Montaż
Zobacz „Na jakiej wysokości zamontować napęd".
Listwa zębata i jej ogranicznik
Zasada działania bramy polega na przenoszeniu momentu obrotowego zębnika napędu na ruch liniowy za pomocą przekładni zębatej na listwie zębatej napędu. Najczęściej stosuje się dwa rodzaje listew zębatych:
 |
Listwa nylonowa (ewentualnie ze stalowym wzmocnieniem) – mocuje się ją do bramy wkrętami samogwintującymi przez otwory montażowe. Idealna do stosunkowo lekkich i krótkich bram. Dzięki tarciu stalowego zębnika o nylonową listwę ruch jest cichy. |
 |
Listwa stalowa – mocuje się ją do bramy przez przyspawanie uchwytów z gwintem, do których następnie przykręca się listwę. Stosuje się ją do dłuższych i cięższych bram. Ruch jest nieco głośniejszy ze względu na tarcie stalowego zębnika o stalową listwę. |
Decydujące znaczenie ma to, aby moduł zębnika napędu był zgodny z modułem listwy zębatej. Napęd NICE Robus RB600 ma moduł zęba 4.
Napęd wykrywa położenie krańcowe podczas otwierania i zamykania za pomocą ograniczników krańcowych montowanych na listwie zębatej:
| 1. Wypoziomuj napęd za pomocą czterech punktów regulacyjnych | 2. Brama i napęd muszą być wypoziomowane | 3. Pozostaw szczelinę około 1-2 mm między listwą zębatą a zębnikiem napędu, aby ciężar bramy nie obciążał napędu. |
 |
 |
 |
| 4. Dokręć mocowanie napędu, aby nie przesuwał się podczas pracy | 5. Ustaw bramę w pozycji otwartej/zamkniętej i zamontuj ograniczniki krańcowe tak, aby w położeniu krańcowym uruchamiały wyłącznik napędu. | |
 |
 |
Podłączenie napędu NICE Robus RB600
Pamiętaj, aby przed podłączaniem, odłączaniem i zmianą podłączenia napędu do sieci oraz urządzeń dodatkowych odłączyć zasilanie elektryczne, wyłączając odpowiedni wyłącznik nadprądowy, wyjmując bezpiecznik zasilania, ewentualnie odłączając akumulator awaryjny.
...do sieci
 |
Aby napęd działał prawidłowo, wystarczy doprowadzić do napędu zasilanie elektryczne.
Podłączenie jest proste:
|
...urządzeń dodatkowych
Centrala sterująca NICE RBA3R10 napędu NICE Robus RB600 umożliwia następujące wejścia i wyjścia dla urządzeń dodatkowych:
| Wejście/wyjście | Opis |
|---|---|
| Wyjście dla maksymalnie dwóch lamp sygnalizacyjnych 12 V NICE LUCYB (lub NICE MLBT) z jedną żarówką 12 V 21 W | |
| S.C.A. (Lampka kontrolna) |
Wyjście dla lampki kontrolnej (24 V 4 W). Jej działanie można skonfigurować, programując poziom II dla L4, patrz Programowanie poziomu II, L4 – lampka kontrolna wyjścia. |
| Wejście do równoległego podłączenia kompatybilnych urządzeń wykorzystujących technologię BlueBUS za pomocą przewodu dwużyłowego, którym przesyłane jest zarówno zasilanie elektryczne, jak i sygnał komunikacyjny. | |
| STOP (Zatrzymanie) |
Wejście dla urządzeń zatrzymujących ruch bramy. Można podłączyć następujące urządzenia:
|
| Wejście dla urządzeń sterujących ruchem bramy krok po kroku (patrz Sterowanie ruchem bramy krok po kroku). Można podłączyć urządzenia normalnie otwarte (NO). | |
| OPEN (Otwieranie) |
Wejście dla urządzeń sterujących otwieraniem bramy (patrz Otwieranie bramy). Można podłączyć urządzenia normalnie otwarte (NO). |
| CLOSE (Zamykanie) |
Wejście dla urządzeń sterujących otwieraniem bramy (patrz Zamykanie bramy). Można podłączyć urządzenia normalnie otwarte (NO). |
| AERIAL (Antena) |
wejście anteny odbiornika radiowego. Antena jest zazwyczaj wbudowana w lampę sygnalizacyjną, np. NICE LUCYB, NICE MLBT, ewentualnie można zastosować oddzielną antenę zewnętrzną NICE ABFKIT. |
Bezpieczniki napędu
|

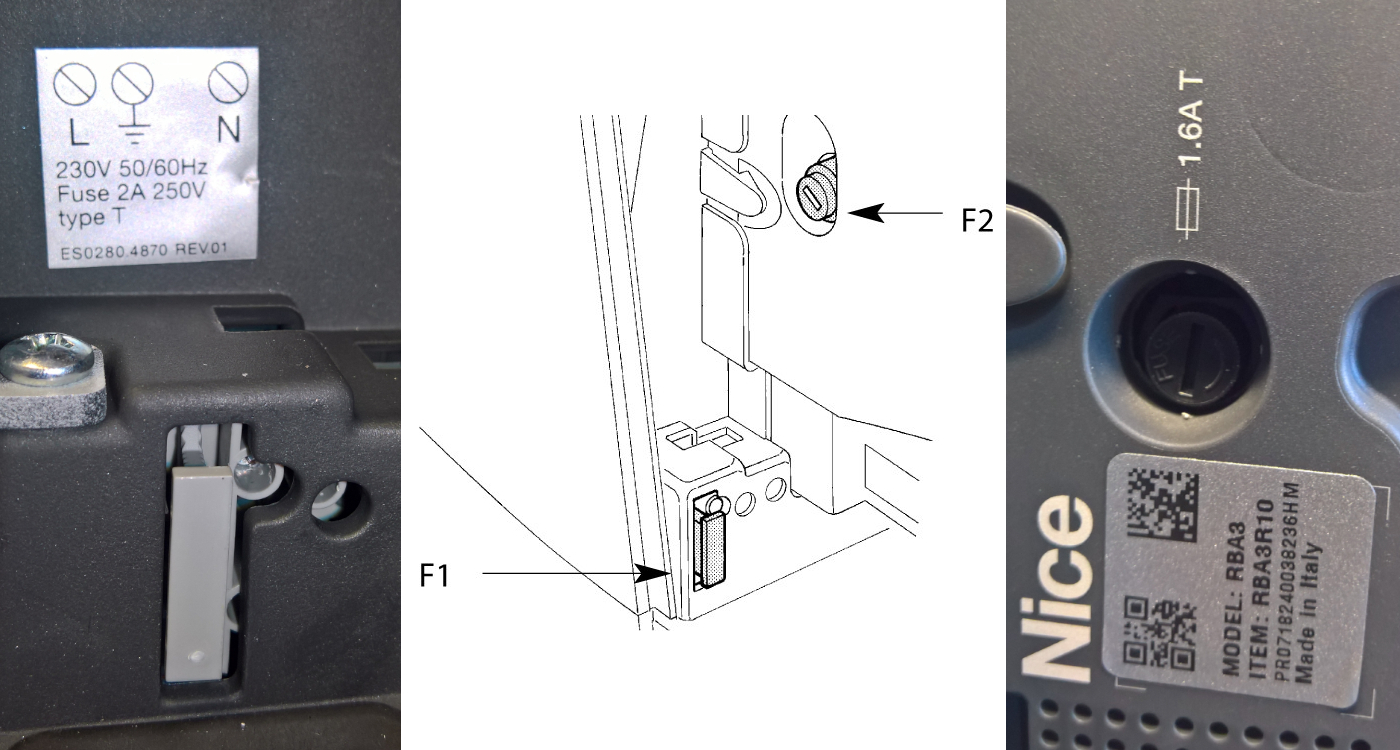

W napędzie znajdują się dwa bezpieczniki:
|
||||||||||||
Standardowy schemat podłączenia:
Fotokomórki napędu
Bardzo przyjazna dla użytkownika technologia BlueBUS umożliwia zasilanie i sterowanie nawet 7 parami fotokomórek za pomocą przewodu dwużyłowego.
Podłączenie kilku par fotokomórek NICE EPMB do sieci danych NICE BlueBUS
Fotokomórki należy rozmieścić wokół bramy lub wrót zgodnie z przykładowymi konfiguracjami pełnego podłączenia i ustawić zworki zgodnie z tabelą ustawień zworek fotokomórek NICE EPMB napędu bramy. Aby zapobiec zakłóceniom między parami umieszczonymi blisko siebie, należy zgodnie z tymi przykładowymi konfiguracjami, zachować orientację nadajników TX i odbiorników RX. Podłącz fotokomórki równolegle zgodnie z rysunkiem (nie trzeba zachowywać polaryzacji):
Jeśli fotokomórki mają działać jako urządzenia otwierające bramę (zob. FA1 i FA2 w przykładowych sytuacjach), tj. gdy wjedziesz pojazdem między ich osie optyczne, aby otworzyć bramę, należy przerwać połączenie A w nadajniku TX i odbiorniku RX, zob. rysunek:
Przykładowe podłączenie fotokomórek
Tabela zworek fotokomórek NICE EPMB napędu bramy
 |
Podłączanie kilku par fotokomórek do systemu BlueBUS odbywa się przez ustawienie różnych kombinacji zworek, przy czym każda podłączona para musi mieć unikalną kombinację. Należy upewnić się, że w jednej sieci danych BlueBUS nie ma dwóch par z taką samą kombinacją. W obrębie jednej pary fotokomórek należy ustawić taką samą wartość zworki w nadajniku TX i odbiorniku RX. Jeśli dany typ ustawienia wymaga tylko jednej zworki albo nie wymaga żadnej, pozostałe należy zachować do przyszłego użytku. |
| Oznaczenie pary fotokomórek | Połączenie za pomocą kombinacji zworek |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Jeśli z jakiegokolwiek powodu trzeba wymienić fotokomórkę, wystarczy ustawić w niej taką samą zworkę jak w oryginalnej i nie trzeba przeprowadzać fazy rozpoznawania urządzeń.
Odbiornik sygnału radiowego do napędów
 |
Napęd NICE Robus RB600 jest dostarczany z centralą sterującą NICE RBA3R10, która ma złącze SM do podłączenia zewnętrznego odbiornika radiowego (np. NICE OXI, NICE SMXI). Odbiornik ten jest niezbędny do odbierania poleceń wysyłanych z pilotów, a więc jest konieczny do zdalnego sterowania bramą przesuwną pilotem. |
Wybór kierunku ruchu bramy
Kierunek otwierania bramy przesuwnej należy wybrać, uwzględniając położenie napędu względem skrzydła bramy przesuwnej. Spójrz na bramę od strony, po której znajduje się napęd.
 |
 |
| Jeśli brama otwiera się w lewo, ustaw przełącznik w lewo. | Jeśli brama otwiera się w prawo, ustaw przełącznik w prawo. |
Przełącznik znajduje się po prawej stronie centrali sterującej RBA3R10 pośrodku.
Rozpoznawanie podłączonych urządzeń napędu
Po każdym podłączeniu, odłączeniu lub zmianie sposobu podłączenia urządzeń dodatkowych do wejść BlueBUS i STOP należy przeprowadzić procedurę rozpoznawania urządzeń dodatkowych. Napęd sam zasygnalizuje konieczność wykonania tej czynności, migając diodami LED L1 i L2.
 |
|
Rozpoznawanie długości skrzydła bramy
Aby brama działała prawidłowo (w szczególności by napęd obliczał drogę rozruchu i hamowania oraz położenie częściowego otwarcia), napęd musi sam określić długość skrzydła bramy. Podczas tej operacji napęd przesuwa bramę od jednego ogranicznika do drugiego i za pomocą wyłącznika określa jej długość.
 |
|
Programowanie napędu
Napęd Robus umożliwia zaprogramowanie wielu funkcji, zarówno włączanie i wyłączanie funkcji w programowaniu poziomu I., jak i ustawianie domyślnego parametru w programowaniu poziomu II.
Centrala sterująca RBA3R10 ma trzy przyciski służące do sterowania napędem i jego programowania:
 |
Przycisk | Zastosowanie |
|---|---|---|
| Open | Przycisk umożliwia wysłanie do napędu polecenia otwarcia bramy. Służy również podczas programowania do zwiększania wartości ustawianego parametru. | |
| Stop/Set | Przycisk umożliwia wysłanie do napędu polecenia zatrzymania bramy. Naciśnij i przytrzymaj przycisk przez 5 sekund, aby przejść do programowania poziomu I. Naciśnij i przytrzymaj go ponownie, aby przejść do programowania poziomu II dla aktualnie wybranej diody LED. | |
| Close | Przycisk umożliwia wysłanie do napędu polecenia zamknięcia bramy. Służy również podczas programowania do zmniejszania wartości ustawianego parametru. |
Programowanie – poziom I
Na poziomie I programowanie włącza lub wyłącza daną funkcję. Gdy dana funkcja jest włączona, odpowiednia dioda LED na centrali sterującej świeci. Fabrycznie wszystkie funkcje są wyłączone.
Aby wejść w tryb programowania poziomu I, przytrzymaj przycisk „Stop/Set” przez około 5 sekund, aż dioda LED L1 zacznie migać. Następnie za pomocą przycisków „Open” i „Close” przesuwaj bieżący wybór diody LED w górę lub w dół. Na każdą czynność masz 10 sekund. W przeciwnym razie napęd opuści tryb programowania. Gdy migająca dioda LED znajdzie się nad diodą funkcji, którą chcesz włączyć lub wyłączyć, naciśnij przycisk „Stop/Set”. Pojedyncze naciśnięcie przyspieszy (funkcja włączona) lub spowolni (funkcja wyłączona) miganie. Następnie pozostaw ustawienie bez zmian i poczekaj, aż po 10 sekundach napęd opuści tryb programowania. Jeśli wszystko przebiegło prawidłowo, dioda LED odpowiadająca włączonej funkcji pozostanie zapalona.
Lista funkcji, które można włączyć lub wyłączyć:
| LED | Funkcja | Opis |
|---|---|---|
| L1 | Automatyczne zamykanie | Po upływie określonego czasu (ustawianego w opcji „Programowanie poziomu II – czas pauzy”) od otwarcia brama zacznie zamykać się automatycznie. Jeśli funkcja jest wyłączona, bramę można obsługiwać wyłącznie za pomocą pilota do bramy itp. |
| L2 | Zamykanie po przerwaniu wiązki fotokomórek |
Funkcja umożliwia pozostawienie bramy otwartej tylko przez niezbędny czas potrzebny na przejazd pojazdu. Po zwolnieniu wiązki fotokomórek (gdy pojazd przejedzie przez bramę) brama zacznie zamykać się samoczynnie po 5 sekundach. Działanie tej funkcji zależy od tego, czy włączono automatyczne zamykanie (zob. poprzednią funkcję). Automatyczne zamykanie włączone – brama zatrzyma się po zwolnieniu wiązki fotokomórek, a po 5 sekundach zacznie się zamykać. Oznacza to, że brama nie musi otworzyć się całkowicie. |
| L3 | Zawsze zamykaj | Po awarii zasilania brama pozostanie w dotychczasowym położeniu (jeśli funkcja jest wyłączona) albo zostanie zamknięta (jeśli funkcja jest włączona). |
| L4 | Tryb czuwania | Funkcja ta pozwala ograniczyć zużycie energii elektrycznej do minimum. Sprawdza się szczególnie przy zasilaniu z akumulatora buforowego (np. NICE PS124). Jeśli funkcja jest aktywna, centrala wyłączy się minutę po ostatnim ruchu bramy wejście BlueBUS (a tym samym wszystkie podłączone do niego urządzenia), wszystkie diody LED z wyjątkiem diody LED BlueBUS, która będzie migać powoli. W tym stanie, jeśli nadejdzie polecenie, centrala najpierw uruchomi się ponownie, a dopiero potem wykona dane polecenie. |
| L5 | Maksymalna moc | Wyłącza łagodny rozruch napędu na początku manewru i od razu uruchamia napęd pełną mocą. Przydatne przy dużym tarciu lub gdy trzeba przebić się przez śnieg i lód, dlatego funkcja ta jest szczególnie użyteczna zimą. Z drugiej strony skraca żywotność napędu. |
| L6 | Wstępne miganie | Po otrzymaniu sygnału do ruchu bramy najpierw lampa sygnalizacyjna przez trzy sekundy ostrzega otoczenie miganiem, a dopiero potem rozpoczyna się żądany manewr. |
| L7 | Zamknięcie oznacza częściowe otwarcie | Polecenie zamknij zawsze uruchomi manewr częściowego otwarcia bramy. |
| L8 | Jednostka podrzędna | Włączenie tej funkcji ma sens podczas instalacji dwóch zautomatyzowanych bram przesuwnych ustawionych naprzeciw siebie – jeden napęd jest nadrzędny względem drugiego. Napęd podrzędny ma włączoną właśnie tę funkcję i jest synchronizowany przez napęd nadrzędny za pośrednictwem wejścia BlueBUS. Więcej informacji: Robus w trybie jednostki podrzędnej. |
Programowanie — poziom II
Na poziomie II programowanie służy do ustawiania wartości poszczególnych funkcji (funkcje te różnią się od poziomu I.).
Zapomnij o programowaniu poziomu I. Aby wejść do programowania poziomu II, przytrzymaj przycisk „Stop/Set” przez około 5 sekund, aż zacznie migać LED L1. Następnie za pomocą przycisków „Open” i „Close” przesuwaj aktualnie wskazywaną diodę LED w górę lub w dół. Na każdą czynność masz 10 sekund, w przeciwnym razie napęd opuści tryb programowania. Gdy migająca dioda LED znajdzie się nad diodą funkcji, której parametr chcesz ustawić, naciśnij i przytrzymaj przycisk „Stop/Set”, aby przejść do ustawień danej diody LED. Dioda LED, która pozostanie zapalona (przycisk „Stop/Set” jest nadal wciśnięty), wskazuje aktualną wartość parametru. Wartość tę można zwiększyć lub zmniejszyć za pomocą przycisków „Open” lub "Close” (przycisk „Stop/Set” jest nadal wciśnięty), następnie zwolnij przycisk „Stop/Set” i poczekaj, aż napęd opuści tryb programowania, co nastąpi w ciągu 10 sekund. Aby sprawdzić, czy wszystko przebiegło prawidłowo, powtórz procedurę, ale nie zmieniaj wartości parametru.
Lista programowalnych funkcji:
|
Dioda wejściowa — Nazwa |
Dioda LED ustawienia — wartość |
|---|---|
| L1 — Czas pauzy Jeśli wartość „Automatyczne zamykanie” w programowaniu poziomu I jest |
L1 — 5 sekund L2 — 15 sekund L3 — 30 sekund L4 — 45 sekund L5 — 60 sekund L6 — 80 sekund L7 — 120 sekund L8 — 180 sekund |
|
Ustawia sekwencję ruchu bramy, która następuje po kolejnym naciśnięciu np. przycisku pilota do bramy lub po wywołaniu przez wejście STEP-BY-STEP (określane również jako P.P., lub Tryb krokowy). |
L1 — Otwórz/Stop/Zamknij/Stop L2 — Otwórz/Stop/Zamknij/Otwórz L3 — Otwórz/Zamknij/Otwórz/Zamknij L4 — Tryb wspólnotowy L5 — Tryb wspólnotowy po dwóch poleceniach Stop L6 — Tryb krokowy: po dwóch poleceniach częściowe otwarcie L7 — Tryb czuwakowy L8 — Otwieranie półautomatyczne, zamykanie w trybie czuwakowym |
|
Ustawia prędkość ruchu bramy podczas normalnej pracy (z wyłączeniem rozruchu i dobiegu bramy). |
L1 — Bardzo wolno (30%) L2 — Wolno (45%) L3 — Średnio (55%) L4 — Szybko (70%) L5 — Bardzo szybko (85%) L6 — Ekstremalnie szybko (100%) L7 — Otwiera „Szybko”, zamyka „Wolno” L8 — Otwiera „Ekstremalnie szybko”, zamyka „Szybko” |
|
Ustawia, kiedy należy wysłać sygnał do wyjścia S.C.A. (24 V -30% +50%, maksymalna moc 4 W) |
L1 — Otwieranie bramy L2 — Brama zamknięta L3 — Brama otwarta L4 — Drugie wyjście radiowe L5 — Trzecie wyjście radiowe L6 — Czwarte wyjście radiowe L7 — Konserwacja L8 — Zamek elektryczny |
|
Określa dla systemu kontroli siły silnika wagę bramy. System ten ocenia również temperaturę otoczenia i automatycznie dostosowuje siłę silnika, np. zwiększając ją przy bardzo niskich temperaturach. |
L1 — Brama superlekka L2 — Brama bardzo lekka L3 — Brama lekka L4 — Brama o średniej wadze L5 — Brama nieco ciężka L6 — Brama ciężka L7 — Brama bardzo ciężka L8 — Brama superciężka |
|
Ustawia szerokość przejścia przy częściowym otwarciu. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
L7 — Przypomnienie o konserwacji Ustawia liczbę cykli bramy, po której napęd zasygnalizuje konieczność przeprowadzenia konserwacji. |
L1 — Automatycznie (napęd oblicza samodzielnie na podstawie stopnia trudności cykli) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Odtwarza rodzaj maksymalnie 8 ostatnich komunikatów o błędach. |
L1 — Wynik 1. cyklu L2 — Wynik 2. cyklu L3 — Wynik 3. cyklu L4 — Wynik 4. cyklu L5 — Wynik 5. cyklu L6 — Wynik 6. cyklu L7 — Wynik 7. cyklu L8 — Wynik 8. cyklu |
Automatyzacja dwóch naprzeciwległych bram przesuwnych za pomocą dwóch napędów NICE Robus RB600
Jeśli potrzebujesz zautomatyzować dwie bramy przesuwne naprzeciw siebie, napędy Robus umożliwiają podłączenie w trybie jednostki podrzędnej. Zasada działania jest taka, że jeden napęd jest nadrzędny i wysyła polecenia do drugiego, podrzędnego. Wszystkie napędy Robus są fabrycznie skonfigurowane jako nadrzędne, dlatego ten parametr należy ustawić w napędzie podrzędnym w programowaniu poziomu I. za pomocą funkcji L8 — jednostka podrzędna.
Ograniczenia dotyczące podłączenia jednostki nadrzędnej i podrzędnej
- Nie można otworzyć bramy napędzanej przez jednostkę podrzędną inaczej niż całkowicie (nie ma możliwości częściowego otwarcia).
- Wszystkie urządzenia (fotokomórki, odbiornik, itp.) muszą być podłączone do jednostki nadrzędnej. Do jednostki podrzędnej można podłączyć wyłącznie: lampa ostrzegawcza, kontrolka wyjścia S.C.A., urządzenia do wejścia STOP oraz P.P. (nazywane również STEP-BY-STEP, lub krokowe), wejścia OPEN i CLOSE są ignorowane.
- Jeśli chcesz użyć akumulatora awaryjnego (NICE PS124), każdy napęd musi mieć własną.
- Wszystkie zaprogramowane funkcje w jednostce podrzędnej są ignorowane, z wyjątkiem funkcji zaprogramowanych w:
| Programowaniu poziomu I. | Programowaniu poziomu II. |
|---|---|
| L4 - Tryb czuwania | L3 - Prędkość silnika |
| L5 - Moc szczytowa | L4 - Wskaźnik wyjściowy |
| L8 - Jednostka podrzędna | L5 - Siła silnika |
| L8 - Archiwum błędów |
Procedura instalacji dwóch napędów Robus w trybie jednostki podrzędnej
1. Zamontuj bramy i napędy, a ustaw kierunki otwierania zgodnie z:
2. Podłącz napędy zgodnie ze schematem (należy zachować biegunowość połączenia BlueBUS między napędami):
3. Doprowadź zasilanie elektryczne do obu napędów
4. W jednostce podrzędnej ustaw parametr w programowaniu poziomu II. L8 - Jednostka podrzędna
5. Przeprowadź fazę rozpoznawania podłączonych urządzeń w jednostce podrzędnej
6. Przeprowadź fazę rozpoznawania podłączonych urządzeń w jednostce nadrzędnej
7. Przeprowadź fazę rozpoznawania długości skrzydła w jednostce nadrzędnej
Podłączanie dodatkowych urządzeń zewnętrznych do napędu
 |
Jeśli chcesz podłączyć do napędu dodatkowe urządzenia wymagające zewnętrznego zasilania (np. oświetlenie sygnalizacyjne, wyłącznik kluczykowy, karty magnetyczne itp.), podłącz urządzenie zgodnie z ilustracją. Dostarczane napięcie wynosi 24 V DC, od -30% do +50%, przy maksymalnym prądzie 100 mA. |
Funkcje specjalne napędu
Brama stale otwarta
Jeśli polecenie na wejściu KROK PO KROKU (oznaczanym również jako P.P. lub Sterowanie krokowe) trwa dłużej niż 2 sekundy, centrala sterująca utrzyma bramę otwartą, dopóki polecenie będzie aktywne. Funkcja ta sprawdzi się w połączeniu z wyłącznikiem czasowym.
Wymuszony ruch
Jeśli któreś z urządzeń zabezpieczających ulegnie awarii lub np. w wiązce fotokomórek pojawi się przeszkoda, której nie można usunąć, i brama nie będzie chciała ruszyć ze względów bezpieczeństwa, można aktywować tryb „Człowiek obecny”, na stałe, w Programowaniu poziomu II. ustawiając L2 - Tryb krokowy na wartość L7 - Człowiek obecny, albo tymczasowo:
- Wyślij polecenie do bramy (pilotem, wyłącznikiem kluczykowym itp.)
- Jeśli wystąpi problem, brama się nie poruszy, a lampa sygnalizacyjna prawdopodobnie będzie sygnalizować błąd.
- Dlatego w ciągu 3 sekund od poprzedniego polecenia wyślij je ponownie i przytrzymaj.
- Bramą można sterować, przytrzymując polecenie; po jego zwolnieniu brama się zatrzyma.
Komunikat o konieczności konserwacji
W Programowaniu poziomu II. w punkcie L7 - Przypomnienie o konserwacji ustawia się liczbę cykli, po której napęd ma zasygnalizować konieczność konserwacji (przeglądu). Napęd sygnalizuje to lampą sygnalizacyjną (ewentualnie na wyjściu S.C.A., jeśli ustawiono to w Programowaniu poziomu II. w punkcie L4 - Wskaźnik wyjściowy poziom L7 - Konserwacja) w następujący sposób:
| Liczba cykli | Sygnalizacja lampą | Sygnalizacja wskaźnikiem wyjściowym S.C.A. |
|---|---|---|
| poniżej 80% limitu | Normalna praca, miganie w odstępach półsekundowych. | „Świeci” przez 2 sekundy po rozpoczęciu otwierania. |
| 80–100% limitu | Świeci przez 2 s po rozpoczęciu manewru, następnie działa normalnie. | Miga podczas manewru. |
| powyżej 100% limitu | Świeci przez 2 s po rozpoczęciu manewru, następnie działa normalnie, a po zakończeniu manewru świeci przez 2 s. | Miga cały czas. |
Informacje o kasowaniu komunikatu serwisowego i sprawdzaniu aktualnej liczby manewrów do osiągnięcia limitu znajdziesz w instrukcji, w rozdziale 7.4.3.
Rozwiązywanie problemów z napędem
Jeśli coś jest dla Ciebie niezrozumiałe lub masz inny problem, śmiało skontaktuj się z naszą pomocą techniczną napędów NICE.
W zależności od rodzaju problemu
Podczas montażu (lub w przypadku awarii napędu) możesz napotkać jeden z następujących problemów:
|
Problem |
Możliwe rozwiązanie |
|---|---|
|
Brama nie reaguje na polecenie z pilota, a dioda LED na pilocie nie świeci. |
Sprawdź, czy baterie pilota do napędu są sprawne; jeśli nie, wymień je. Instrukcję znajdziesz w podręczniku danego pilota. |
|
Brama nie reaguje na polecenie z pilota, ale dioda LED na pilocie świeci. |
Sprawdź, czy pilot został zapisany w pamięci odbiornika jest sprawny lub spróbuj pilot ponownie zapisać. |
|
Brama nie rusza, a dioda LED BlueBUS nie miga.
|
Sprawdź, czy napęd jest zasilany napięciem 230 V. Jeśli tak, sprawdź oba bezpieczniki i w razie potrzeby wymień je na nowe o takich samych parametrach. |
|
Brama nie rusza, a lampa sygnalizacyjna nie miga. |
Sprawdź, czy napęd w ogóle zarejestrował polecenie. Po wysłaniu polecenia za pomocą pilota powinna dioda LED BlueBUS mignąć szybko dwa razy. Jeśli polecenie wysyła inne urządzenie przez wejście STEP-BY-STEP (P.P.), powinna zaświecić się odpowiednia dioda LED STEP-BY-STEP. |
|
Brama nie rusza, a lampa sygnalizacyjna miga kilka razy. |
Policz mignięcia i sprawdź Diagnostyka na podstawie sygnałów świetlnych lampy. |
|
Brama rusza, ale natychmiast się zatrzymuje i zaczyna poruszać się w przeciwnym kierunku. |
Zaprogramowana siła silnika jest prawdopodobnie zbyt mała dla Twojej bramy. Sprawdź, czy nic nie blokuje ruchu bramy, a w razie potrzeby zwiększ siłę napędu lub włącz funkcję Maksymalna moc. |
|
Brama rusza, ale lampa sygnalizacyjna nie działa. |
Sprawdź, czy podczas ruchu bramy na wyjściu FLASH występuje napięcie (jego wartość nie ma znaczenia, ok. 10–30 V DC). Jeśli na wyjściu występuje napięcie, problem dotyczy lampy sygnalizacyjnej, spróbuj wymienić ją na podobną i sprawdź, czy działa. Jeśli na wyjściu nie ma napięcia, wyjście FLASH może być przeciążone; sprawdź, czy w okablowaniu nie doszło do zwarcia. |
|
Brama rusza, ale wyjście S.C.A. nie działa. |
Ustal typ funkcji zaprogramowanej dla wyjścia S.C.A. Jeśli wyjście powinno migać, sprawdź, czy występuje na nim napięcie (około 24 V DC). Jeśli na wyjściu występuje napięcie, problem dotyczy żarówki; spróbuj wymienić ją na podobną i sprawdź, czy działa. Jeśli na wyjściu nie ma napięcia, wyjście S.C.A. może być przeciążone; sprawdź, czy w okablowaniu nie doszło do zwarcia. |
Diagnostyka na podstawie sygnałów świetlnych lampy
Podczas ruchu bramy lampa sygnalizacyjna miga regularnie co sekundę. W przypadku problemu lampa sygnalizacyjna zasygnalizuje błąd dwiema szybszymi seriami mignięć.
|
Seria mignięć |
Błąd |
Rozwiązanie |
|---|---|---|
|
1 mignięcie 1 sekunda przerwy 1 mignięcie |
Błąd BlueBUS
|
Urządzenia podłączone do wejścia BlueBUS nie odpowiadają urządzeniom wykrytym podczas procedury wykrywania urządzeń. Przeprowadź ponownie procedurę wykrywania. Jeśli to nie pomoże, spróbuj jeszcze raz; w przeciwnym razie musisz metodą eliminacji znaleźć wadliwe urządzenie i je wymienić (kupić, zareklamować lub naprawić). |
|
2 mignięcia 1 sekunda przerwy 2 mignięcia |
Zadziałanie fotokomórki |
Uruchamiają się fotokomórki, co jest normalne, jeśli podczas zamykania bramy ich wiązka zostanie przerwana. Jeśli wiązka nie została przerwana, fotokomórki mogą być zabrudzone, oślepione światłem lub uszkodzone. |
|
3 mignięcia 1 sekunda przerwy 3 mignięcia |
Zadziałanie ogranicznika siły silnika
|
Podczas ruchu bramy wykryto zwiększone tarcie — brama może być niewłaściwie wyregulowana; spróbuj poruszyć nią ręcznie i wyregulować ją ponownie. Zazwyczaj pomaga zwiększenie siły silnika, ewentualnie włączenie funkcji Szczyt. Innym problemem może być dolny ogranicznik jest ustawiony zbyt wysoko. |
|
4 mignięcia 1 sekunda przerwy 4 mignięcia |
Aktywacja wejścia STOP
|
Wysłano polecenie do wejścia STOP, więc jeśli zadziałanie było niezamierzone, sprawdź podłączone do niego urządzenia. |
|
5 mignięć 1 sekunda przerwy 5 mignięć |
Wewnętrzny błąd centrali sterującej |
Odczekaj 30 sekund i ponów próbę. Jeśli problem nadal występuje, spróbuj zresetować. W przeciwnym razie prawdopodobnie konieczna będzie naprawa lub wymiana centrali sterującej. |
|
6 mignięć 1 sekunda przerwy 6 mignięć |
Osiągnięto godzinny limit cykli pracy. |
Odczekaj kilka minut, aż ogranicznik cykli spadnie poniżej limitu. |
|
7 mignięć 1 sekunda przerwy 7 mignięć |
Wewnętrzny błąd układów elektronicznych. |
Odłącz cały napęd na kilka sekund i spróbuj ponownie. Jeśli problem nadal występuje, spróbuj zresetować. W przeciwnym razie prawdopodobnie konieczna będzie naprawa lub wymiana centrali sterującej. |
|
8 mignięć 1 sekunda przerwy 8 mignięć |
Aktywne stałe polecenie.
|
Do napędu jest stale wysyłane polecenie – sprawdź podłączone urządzenia do wejścia OPEN. Jeśli podłączony jest zegar sterujący, prawdopodobnie to on jest przyczyną.
|
Diagnostyka za pomocą migania diod LED
Na centrali sterującej RBA3R10 napędu NICE Robus RB600 znajdują się dwa zestawy diod LED, z których każdy, migając lub świecąc, sygnalizuje prawidłowe działanie centrali sterującej albo błędy diagnostyczne, zgodnie z poniższymi tabelami.
Poziome diody LED BLUEBUS, STOP, PP, OPEN, CLOSE
|
Sygnalizacja |
Stan |
Rozwiązanie |
|---|---|---|
|
Dioda LED BlueBUS |
||
|
Nie świeci |
Błąd
|
Sprawdź podłączenie do sieci elektrycznej, a jeśli jest prawidłowe, sprawdź bezpieczniki F1 i F2 i w razie potrzeby wymień je na nowe o takich samych parametrach. |
|
Świeci |
Poważny błąd
|
Spróbuj odłączyć centralę sterującą, ewentualnie wszystkie wejścia. Jeśli to nie pomoże, zresetuj centralę, a jeśli nadal nie pomoże, prawdopodobnie trzeba będzie ją wymienić. |
|
Miga w odstępach jednosekundowych |
Wszystko w porządku |
Prawidłowe działanie centrali sterującej. |
|
2 szybkie mignięcia |
Zmienił się stan na wejściach |
Prawidłowe działanie – zmienił się stan na wejściu STEP-BY-STEP, STOP, OPEN, CLOSE, zostały aktywowane fotokomórkilub napęd otrzymał polecenie z pilota. |
|
Serie mignięć oddzielone jednosekundową przerwą |
Więcej możliwości |
Liczba mignięć w serii odpowiada diagnostyce błędów sygnalizowanej przez lampę ostrzegawczą. |
|
Dioda LED STOP (Zatrzymaj) |
||
|
Nie świeci |
Wejście STOP zostało aktywowane |
Sprawdź urządzenia podłączone do wejścia STOP. |
|
Świeci |
Wszystko w porządku |
Wejście STOP nie jest aktywne. |
|
Dioda LED STEP-BY-STEP (oznaczana również jako P.P., sterowanie krokowe) |
||
|
Nie świeci |
Wszystko w porządku |
Wejście STEP-BY-STEP nie jest aktywne. |
|
Świeci |
Wejście STEP-BY-STEP zostało aktywowane |
Prawidłowe działanie centrali sterującej, jeśli aktywne urządzenie było podłączone do wejścia STEP-BY-STEP. |
|
Dioda LED OPEN (Otwórz) |
||
|
Nie świeci |
Wszystko w porządku |
Wejście OPEN nie jest aktywne.
|
|
Świeci |
Wejście OPEN zostało aktywowane |
Prawidłowe działanie centrali sterującej, jeśli aktywne urządzenie było podłączone do wejścia OPEN. |
|
Dioda LED CLOSE (Zamknij) |
||
|
Nie świeci |
Wszystko w porządku |
Wejście CLOSE nie jest aktywne.
|
|
Świeci |
Wejście CLOSE zostało aktywowane |
Prawidłowe działanie centrali sterującej, jeśli aktywne urządzenie było podłączone do wejścia CLOSE. |
Pionowe diody LED L1–L8
|
Sygnalizacja |
Rozwiązanie |
|---|---|
|
Dioda LED 1 |
|
|
Nie świeci |
Podczas normalnej pracy sygnalizuje, że funkcja Automatyczne zamykanie nie jest włączona. |
|
Świeci |
Podczas normalnej pracy sygnalizuje, że funkcja Automatyczne zamykanie jest włączona. |
|
Miga |
|
|
Dioda LED 2 |
|
|
Nie świeci |
Podczas normalnej pracy sygnalizuje, że funkcja Zamknij po przerwaniu wiązki fotokomórek nie jest włączona. |
|
Świeci |
Podczas normalnej pracy sygnalizuje, że funkcja Zamknij po przerwaniu wiązki fotokomórek jest włączona. |
|
Miga |
|
|
LED 3 |
|
|
Nie świeci |
Podczas normalnej pracy sygnalizuje, że funkcja Zawsze zamykaj nie jest włączona. |
|
Świeci |
Podczas normalnej pracy sygnalizuje, że funkcja Zawsze zamykaj jest włączona. |
|
Miga |
|
|
LED 4 |
|
|
Nie świeci |
Podczas normalnej pracy sygnalizuje, że funkcja trybu gotowości nie jest włączona. |
|
Świeci |
Podczas normalnej pracy sygnalizuje, że funkcja trybu gotowości jest włączona. |
|
Miga |
|
|
LED 5 |
|
|
Nie świeci |
Podczas normalnej pracy sygnalizuje, że funkcja Szczyt nie jest włączona. |
|
Świeci |
Podczas normalnej pracy sygnalizuje, że funkcja Szczyt jest włączona. |
|
Miga |
Trwa programowanie funkcji. |
|
LED 6 |
|
|
Nie świeci |
Podczas normalnej pracy sygnalizuje, że funkcja Miganie wstępne nie jest włączona. |
|
Świeci |
Podczas normalnej pracy sygnalizuje, że funkcja Miganie wstępne jest włączona. |
|
Miga |
Trwa programowanie funkcji. |
|
LED 7 |
|
|
Nie świeci |
Podczas normalnej pracy sygnalizuje, że funkcja Zamknięcie oznacza częściowe otwarcie nie jest włączona. |
|
Świeci |
Podczas normalnej pracy sygnalizuje, że funkcja Zamknięcie oznacza częściowe otwarcie jest włączona. |
|
Miga |
Trwa programowanie funkcji. |
|
LED 8 |
|
|
Nie świeci |
Podczas normalnej pracy sygnalizuje, że funkcja Jednostka podrzędna nie jest włączona. |
|
Świeci |
Podczas normalnej pracy sygnalizuje, że funkcja Jednostka podrzędna jest włączona. |
|
Miga |
Trwa programowanie funkcji. |
Montaż akumulatora awaryjnego do napędu NICE Robus 600
Akumulator awaryjny NICE PS124 nie jest standardowo dołączony do napędu, ale można go zamówić dodatkowo. Jest używany w przypadku awarii zasilania, gdy napęd bramy będzie z niego zasilany. Akumulator jest stale ładowany z sieci elektrycznej.
| 1. Wyjmij plastikową zaślepkę złącza akumulatora | 2. Podłącz akumulator do złącza i umieść go obok centrali sterującej |
|---|---|
 |
 |
Ręczne odblokowanie napędu NICE Robus RB600
 |
W przypadku awarii zasilania nie będzie można sterować bramą za pomocą pilota. Dlatego można odblokować napęd za pomocą klucza odblokowującego i ręcznie poruszać bramą: |
| 1. Odsuń osłonę zamka odblokowującego | 2. Włóż klucz odblokowujący i obróć go zgodnie z ruchem wskazówek zegara |
|---|---|
 |
 |
| 3. Pociągnij dźwignię odblokowującą | 4. Bramą można poruszać ręcznie |
 |
 |
Dane techniczne napędu NICE Robus RB600
| Model | NICE Robus RB600 |
|---|---|
| Opis typu | Elektromechaniczny motoreduktor do automatycznej obsługi bram przesuwnych w zastosowaniach prywatnych. W zestawie z centralą sterującą NICE RBA3R10, ale bez odbiornika radiowego. |
| Koło zębate | Liczba zębów: 15 Moduł zęba: 4 Podziałka: 12,6mm Średnica podziałowa: 60mm |
| Moment obrotowy [Siła] |
18Nm [600N] – wymagane do ruszenia skrzydła |
| Moment nominalny [Siła nominalna] |
9Nm [300N] – wymagane do utrzymania skrzydła w ruchu |
| Prędkość | 0,31 m/s |
| Prędkość nominalna | 0,15 m/s |
| Limit kolejnych cykli | 100 cykli/dzień (centrala sterująca ogranicza liczbę na podstawie ograniczeń, patrz Dobór napędu) |
| Limit pracy | 7 minut (centrala sterująca ogranicza czas na podstawie ograniczeń, patrz Dobór napędu) |
| Żywotność | od 250 000 do 20 000 cykli, w zależności od masy i długości skrzydła, a także ustawień napędu |
| Zasilanie | 230V (+10% -15%) 50/60Hz |
|
Pobór mocy |
515W [2,5A] |
| Klasa izolacji | 1 – wymagane uziemienie |
| Zasilanie awaryjne | możliwość dokupienia i zamontowania akumulator awaryjny NICE PS124 |
| Wyjście do lampy sygnalizacyjnej | do dwóch lamp 12V z żarówką 21W (np. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Wyjście sygnalizacyjne (S.C.A.) | do jednej żarówki 21V, maks. 4W (napięcie wyjściowe +50% -30%); może sterować małym przekaźnikiem |
| Wyjście BlueBUS | jedno wyjście dla maksymalnie 15 urządzeń BlueBUS |
| Wejście STOP | dla styków normalnie otwartych, normalnie zamkniętych oraz urządzeń o stałej rezystancji 8,2KΩ |
| Wejście STEP-BY-STEP (P.P., sterowanie krokowe) | normalnie otwarte (zwarcie wywołuje polecenie „Sterowanie krokowe") |
| Wejście OPEN | normalnie otwarte (zwarcie wywołuje polecenie „Otwórz") |
| Wejście CLOSE | normalnie otwarte (zwarcie wywołuje polecenie „Zamknij") |
| Odbiornik radiowy | bez odbiornika, złącze „SM” do odbiorników NICE SMXI, NICE OXI itp. |
| Wejście antenowe | 52Ω dla kabla koncentrycznego RG-58 (lub podobnego) |
| Funkcje programowania | 8 funkcji włączania/wyłączania (Programowanie poziomu I.) 8 regulowanych funkcji (Programowanie poziomu II.) |
| Funkcje autodiagnostyczne |
wykrywanie długości skrzydła (obliczanie odległości przyspieszania i zwalniania oraz punktu częściowego otwarcia) |
| Temperatura pracy | od -20°C do +50°C |
| Użytkowanie w środowisku słonym, kwaśnym i potencjalnie wybuchowym | nie |
| Stopień ochrony | IP44 |
| Wymiary | 210×330×303 (szer.×dł.×wys.) |
| Masa | 11kg |
Jak zamówić ten towar?
Wybierz najwygodniejszy sposób:
- zamówienie w sklepie internetowym: użyj przycisku kup, aby dodać towar do koszyka sklepu (przycisk kup znajdziesz tutaj w tabeli wariantów produktu).
- zamówienie przez e-mail: zamów pod adresem [email protected]
