Opis produktu NICE EPSB - Era Photocell Slim - fotokomórki z podłączeniem BlueBUS, (1 para)
W pełni kompatybilny następca fotokomórek NICE MOFB w wąskiej, smukłej obudowie.
Zewnętrzne fotokomórki bezpieczeństwa NICE EPSB (specyfikacja techniczna) montuje się naprzeciwko siebie na szerokości przejazdu bramy lub w dowolnym miejscu, w którym istnieje ryzyko uderzenia bramy w przeszkodę. Tworzą wiązkę podczerwieni na osi optycznej. Po jej przerwaniu wysyłają do bramy sygnał zatrzymujący jej ruch. Można ich używać wyłącznie z urządzeniami obsługującymi technologię NICE BlueBUS.
Montaż fotokomórek NICE EPSB

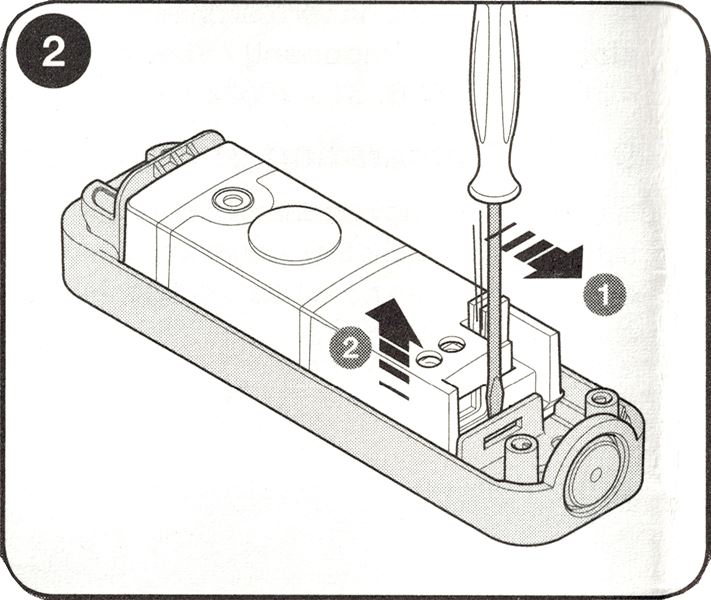

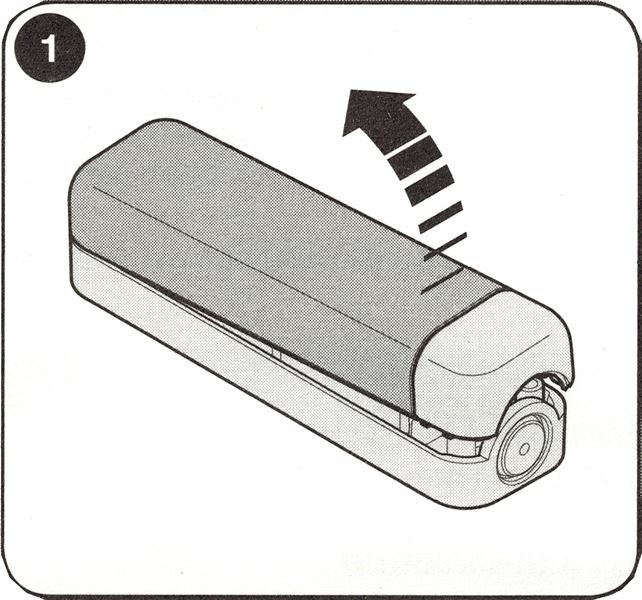

| 1. Otwórz fotokomórkę | 2. Wyjmij elektronikę zgodnie ze strzałkami na rysunku |
|---|---|
 |
 |

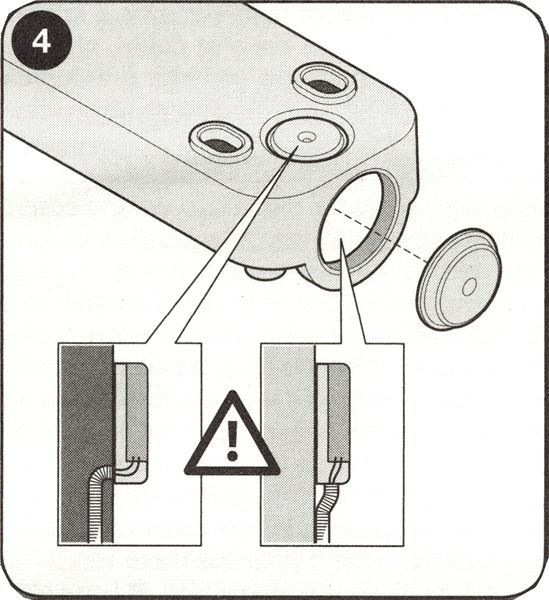

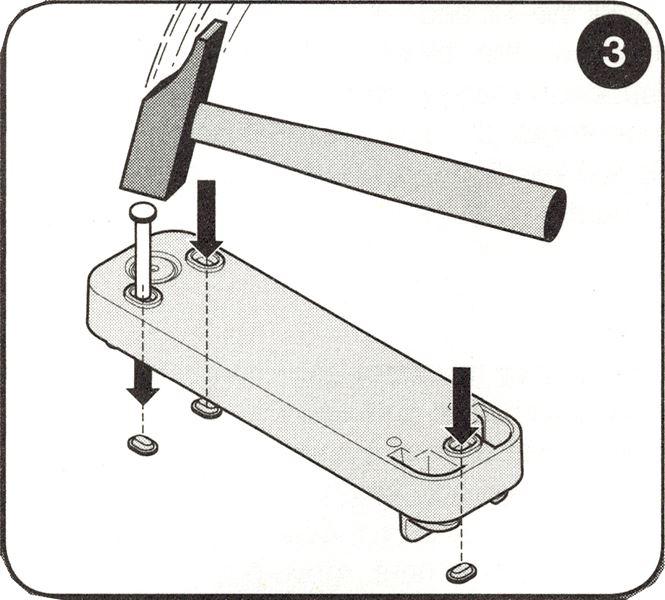

| 3. Wybij otwory montażowe | 4. Wybij otwór na przepust kablowy |
 |
 |

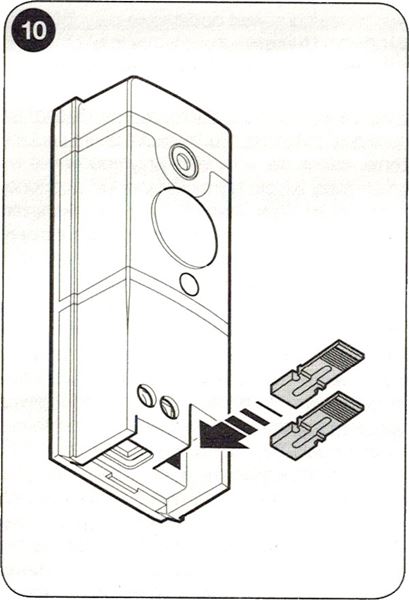

| 5. Zobacz przykładowe konfiguracje, aby dowiedzieć się, jak rozmieścić fotokomórki w miejscu montażu. | 6. W zależności od rozmieszczenia fotokomórek w miejscu montażu ustaw zworki adresujące zgodnie z tabelą. |
|
 |

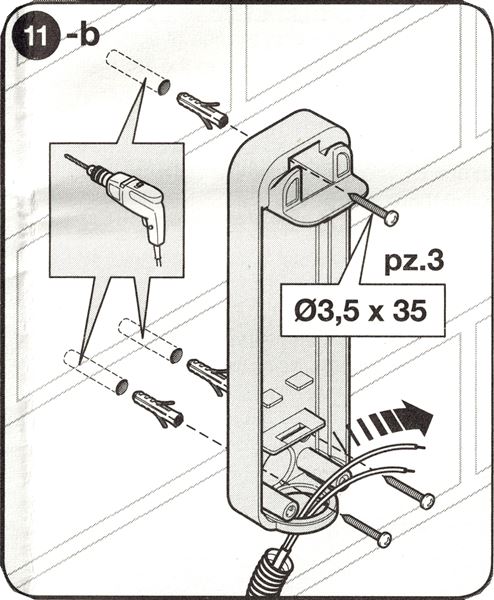

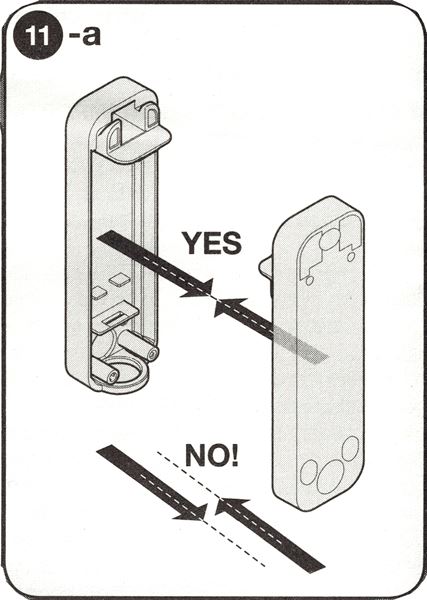

| 7. Umieść fotokomórki naprzeciwko siebie, pod kątem prostym | 8. Przymocuj obudowy fotokomórek do muru lub słupka |
 |
 |
| 9. Podłącz przewody fotokomórek (pamiętaj, aby wcześniej odłączyć zasilanie) | 10. Umieść podłączoną elektronikę fotokomórek w ich obudowach i włącz zasilanie. Przeprowadź procedurę rozpoznawania podłączonych urządzeń na centrali sterującej napędu. |
 |
 |

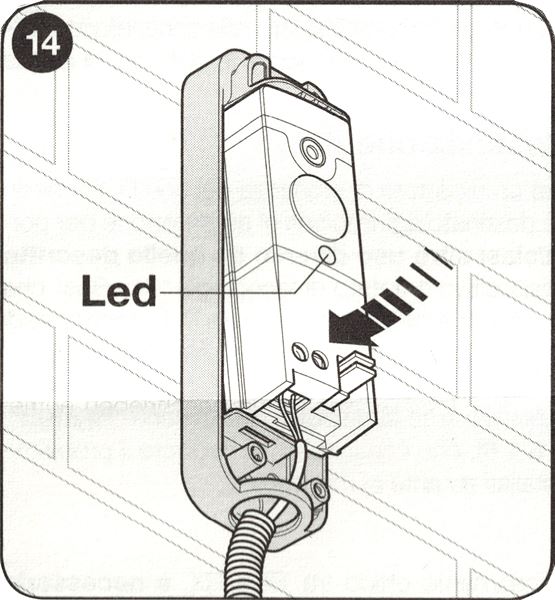

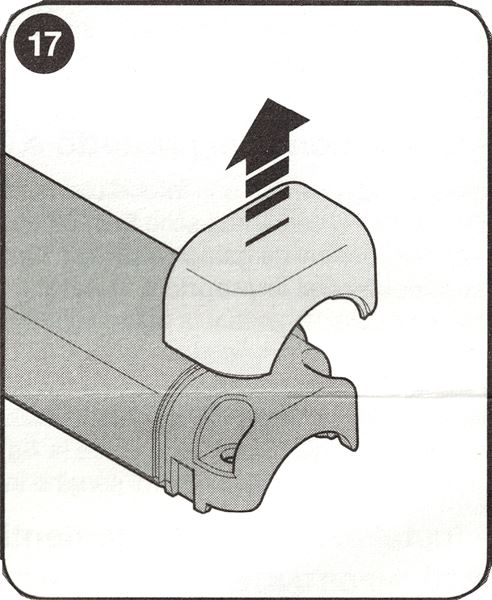

| 11. Przetestuj fotokomórki. W razie problemów postępuj zgodnie z procedurą diagnostyczną | 12. Zdejmij zaślepkę z obudowy fotokomórki |
 |
 |

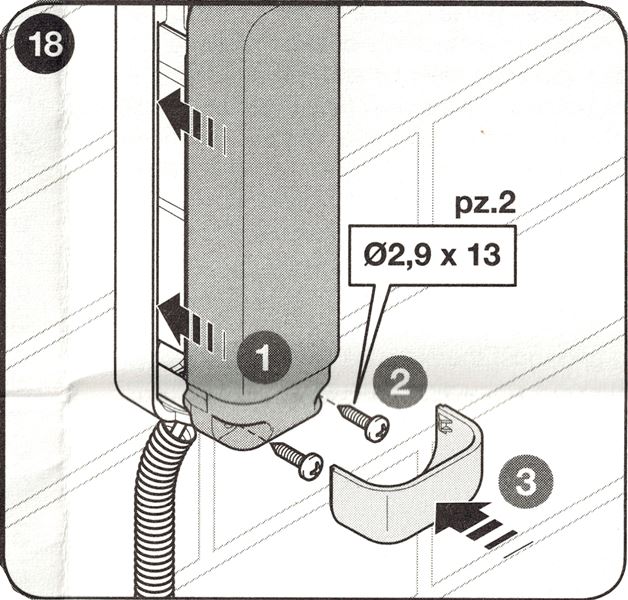

| 13. Załóż pokrywę fotokomórki, dokręć śruby i załóż zaślepkę | |
 |
Podłączanie kilku par fotokomórek NICE EPSB do sieci danych NICE BlueBUS

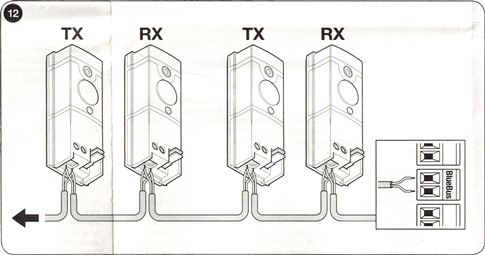

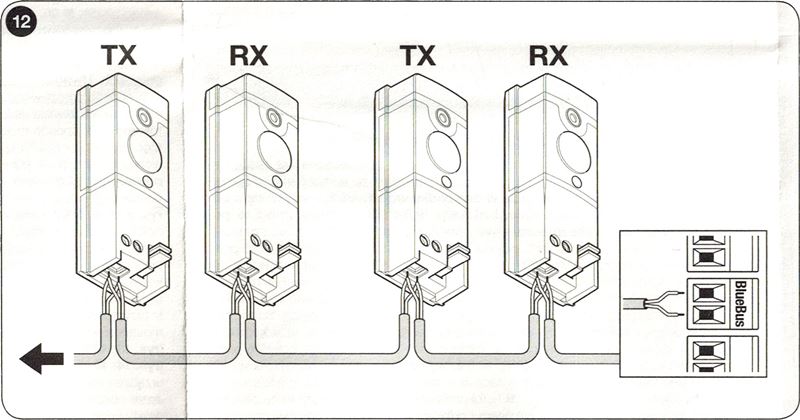

Rozmieść fotokomórki wokół bramy lub wjazdu zgodnie z przykładowymi konfiguracjami pełnego podłączenia i ustaw zworki zgodnie z tabelą ustawień zworek fotokomórek NICE EPSB napędu bramy. Aby uniknąć zakłóceń między poszczególnymi parami umieszczonymi blisko siebie, należy zgodnie z tymi przykładowymi konfiguracjami, zachować orientację nadajników TX i odbiorników RX. Podłącz fotokomórki równolegle, jak pokazano na rysunku (nie trzeba zachowywać polaryzacji):

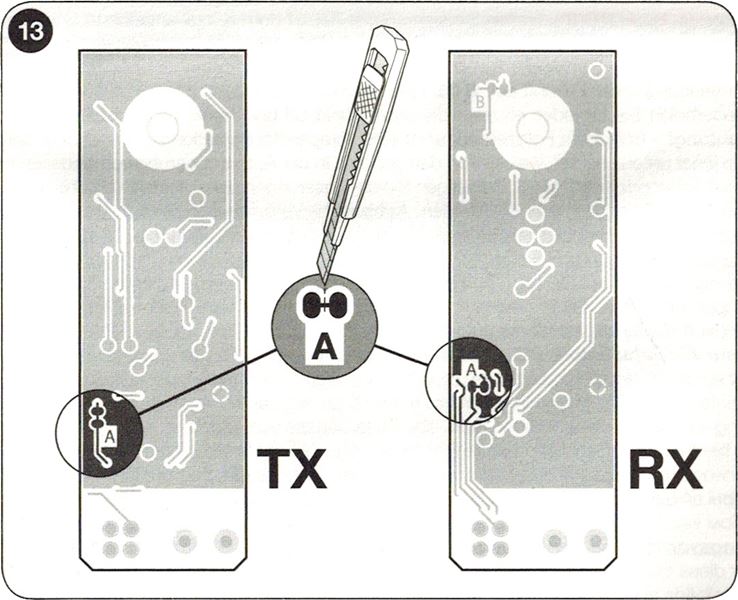

Jeśli fotokomórki mają działać jako urządzenia otwierające bramę (zob. FA1 i FA2 w przykładowych konfiguracjach), czyli otwierać bramę po wjechaniu pojazdem między ich osie optyczne, należy przerwać połączenie A w nadajniku TX i odbiorniku RX, zob. rysunek:
Przykładowe konfiguracje pełnego podłączenia kilku par fotokomórek NICE EPSB napędu
1. Brama przesuwna jednoskrzydłowa
2. Dwie zsynchronizowane bramy przesuwne zamykające się naprzeciw siebie
3. Brama skrzydłowa
4. Brama garażowa segmentowa
5. Brama garażowa uchylna
Tabela zworek fotokomórek NICE EPSB napędu bramy
|
Podłączanie kilku par fotokomórek do systemu BlueBUS odbywa się poprzez ustawienie różnych kombinacji zworek, przy czym każda podłączona para musi mieć unikalną kombinację. Należy dopilnować, aby w jednej sieci danych BlueBUS nie było dwóch par z taką samą kombinacją. W obrębie jednej pary fotokomórek zworki w nadajniku TX i odbiorniku RX muszą być ustawione w tej samej pozycji. Jeśli dany typ zworki wykorzystuje tylko jedną zworkę lub nie wykorzystuje żadnej, pozostałe należy zachować do późniejszego użycia. |
| Oznaczenie pary fotokomórek | Zworka – kombinacja zworek |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Jeśli z jakiegokolwiek powodu konieczna jest wymiana fotokomórki, wystarczy ustawić w niej tę samą zworkę co w oryginalnej fotokomórce; nie trzeba wtedy przeprowadzać fazy rozpoznawania urządzeń.
Sprawdzanie działania i rozwiązywanie problemów z podłączeniem fotokomórek NICE EPSB
|
Po rozpoznaniu urządzeń przez napęd sprawdź, czy dioda LED w nadajniku TX i odbiorniku RX miga. W zależności od sygnałów diody LED mogą wystąpić następujące sytuacje: |
| Dioda LED „L” | Sytuacja | Co zrobić? |
|---|---|---|
| Nie świeci | Fotokomórka nie jest zasilana lub jest uszkodzona. | Sprawdź, czy napięcie na wejściach fotokomórki wynosi około 8–12 V. Jeśli napięcie jest prawidłowe, fotokomórki są prawdopodobnie uszkodzone. |
| 3 szybkie mignięcia i sekundowa przerwa | Centrala sterująca napędu nie rozpoznała urządzenia. | Powtórz procedurę rozpoznawania w centrali sterującej. Upewnij się, że każda para fotokomórek ma za pomocą zworek przypisany unikalny adres. |
| Bardzo wolne miganie | Nadajnik TX regularnie nadaje sygnał Odbiornik RX odbiera bardzo dobry sygnał |
Prawidłowe działanie |
| Wolne miganie | Odbiornik RX odbiera dobry sygnał | Prawidłowe działanie |
| Szybkie miganie | Odbiornik RX odbiera słaby sygnał | Prawidłowe działanie. Warto jednak sprawdzić ustawienie nadajnika TX i odbiornika RX oraz upewnić się, że osłony są czyste. |
| Bardzo szybkie miganie | Odbiornik RX odbiera bardzo słaby sygnał | Działanie nadal jest prawidłowe, ale na granicy. Warto sprawdzić ustawienie nadajnika TX i odbiornika RX oraz upewnić się, że osłony są czyste. |
| Świeci | Odbiornik RX nie odbiera żadnego sygnału | Sprawdź, czy dioda LED w nadajniku TX miga powoli. Sprawdź, czy na osi optycznej między nadajnikiem TX a odbiornikiem RX nie ma przeszkody. Sprawdź ustawienie nadajnika TX i odbiornika RX. |
Specyfikacja techniczna fotokomórek NICE EPSB
| Typ produktu | Detektor do automatycznych bram skrzydłowych i przesuwnych oraz bram garażowych typu D, zgodnie z normą EN 12453, składający się z nadajnika TX i odbiornika RX. |
|---|---|
| Technologia | Bezpośrednia interpolacja optyczna TX-RX z modulowaną wiązką podczerwieni. |
| Zasilanie/wyjście | Urządzenie można podłączyć wyłącznie do sieci danych obsługującej interfejs NICE BlueBUS, z której odbiera napięcie elektryczne i wysyła sygnał wyjściowy. |
| Absorpcja | 1 BlueBUS jednostka |
| Zdolność detekcji | Nieprzezroczyste obiekty o wielkości powyżej 50 mm, przechodzące przez oś optyczną między nadajnikiem TX a odbiornikiem RX z prędkością mniejszą niż 1,6 m/s. |
| Kąt nadawania nadajnika TX | 20° +-25% |
| Kąt odbioru odbiornika RX | 8° +-25% |
| Zasięg nominalny (użytkowy) | 15 m (w przypadku niekorzystnych warunków pogodowych może być o połowę mniejszy, np. podczas mgły, deszczu, zapylenia itp.) |
| Zasięg maksymalny | 30 m |
| Adresowanie | 7 par z funkcją ochronną i 2 pary z funkcją polecenia „Otwórz” |
| Zastosowanie w środowisku kwaśnym, słonym lub w miejscu o podwyższonym ryzyku wybuchu | Nie |
| Montaż | Montaż pionowy na ścianie; maksymalna długość przewodu w jednej gałęzi systemu BlueBUS wynosi 50 m. |
| Stopień ochrony | IP44 |
| Temperatura pracy | -20°C do 55°C |
| Wymiary (szer. × wys. × gł.) | 29x105x35mm (jedna fotokomórka) |
| Masa | 118g (fotokomórki łącznie) |
Podłączenie fotokomórek NICE EPSB z napędem NICE Robus 400, 600, 1000

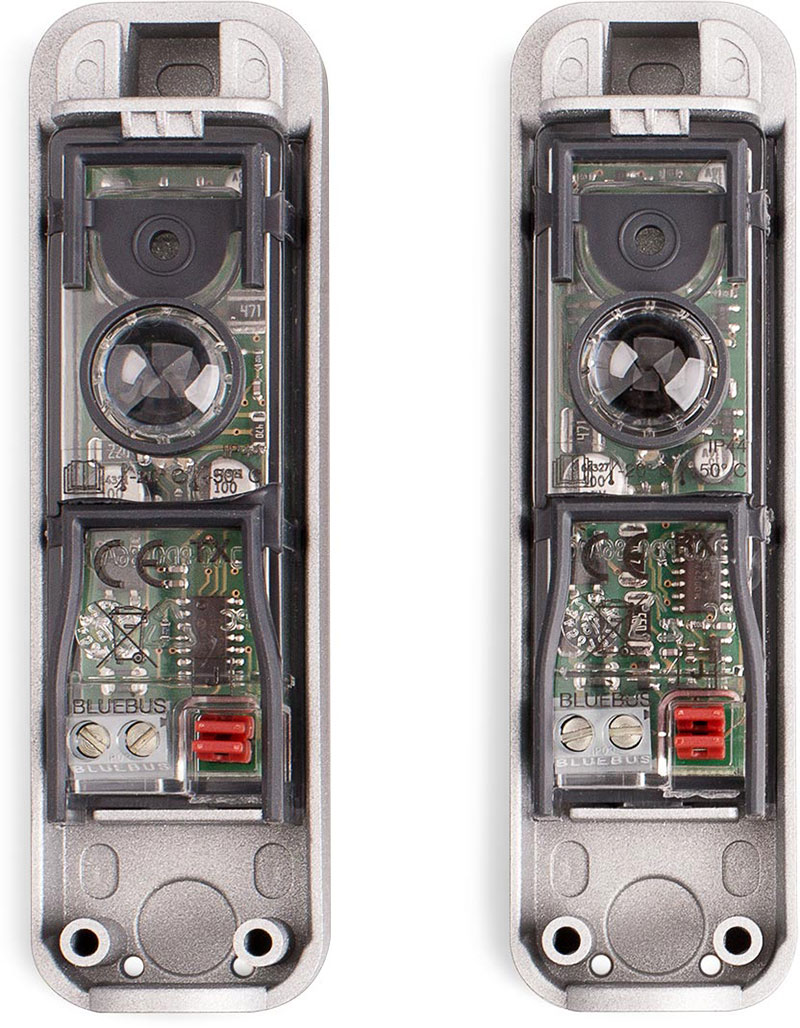

Wnętrze fotokomórek NICE EPSB do napędów bram
