Opis produktu NICE MoonBus MOFOB – fotokomórki napędu z regulacją 30° (1 para)
Fotokomórki MOFOB zostały zastąpione.
Ich następca EPMB ma w pełni kompatybilną elektronikę wewnętrzną (bez możliwości regulacji kąta). W razie potrzeby można zakupić osobne pokrywy zamienne do MOFOB.
Zewnętrzne fotokomórki bezpieczeństwa NICE MOFB (specyfikacja techniczna) montuje się naprzeciw siebie na szerokości przejazdu bramy lub w dowolnym miejscu, w którym istnieje ryzyko uderzenia bramy w przeszkodę. Tworzą wiązkę podczerwieni na osi optycznej; po jej przerwaniu wysyłają do bramy sygnał zatrzymania. Można ich używać wyłącznie z urządzeniami obsługującymi technologię NICE BlueBUS.
Składają się z dwóch zsynchronizowanych elementów: nadajnika TX i odbiornika RX.
Montaż fotokomórek NICE MOFB

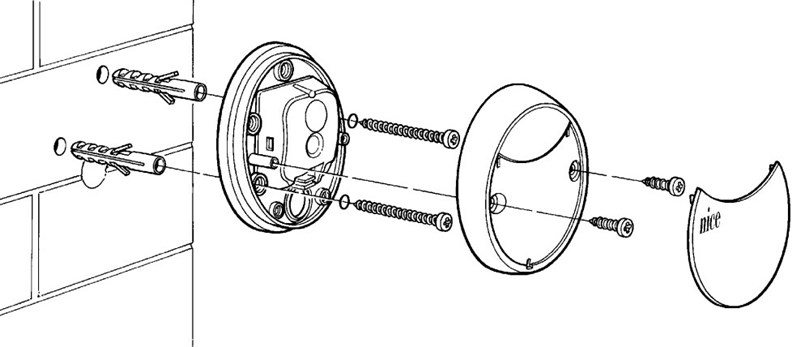

1. Fotokomórki montuje się na ścianie, murze, słupku lub dowolnej powierzchni (montaż natynkowy), na tej samej wysokości i naprzeciw siebie. Należy zapewnić równą powierzchnię montażową, aby można było łatwo wycentrować fotokomórki:
2. Następnie podłącz fotokomórki zgodnie ze schematem dostarczonym do napędu lub centrali sterującej (zobacz schemat podłączenia do NICE Robus 400, 600, 1000 – centrala sterująca RBA3).
3. Przeprowadź procedurę rozpoznawania podłączonych urządzeń (procedurę tę obsługuje każdy napęd lub centrala sterująca z interfejsem BlueBUS).
4. Następnie, aby sprawdzić poprawność podłączenia, zajrzyj do rozdziału Sprawdzanie działania i rozwiązywanie problemów, lub przejdź dalej, aby dowiedzieć się, jak podłączyć kilka par fotokomórek:
Podłączanie kilku par fotokomórek NICE MOFB do sieci danych NICE BlueBUS
Rozmieść fotokomórki wokół bramy lub bram zgodnie z przykładowymi konfiguracjami pełnego podłączenia i ustaw zworki zgodnie z tabelą ustawień zworek fotokomórek NICE MOFB napędu bramy. Aby uniknąć zakłóceń między parami umieszczonymi blisko siebie, należy zgodnie z tymi przykładowymi konfiguracjami, zachować odpowiednie ustawienie nadajników TX i odbiorników RX. Fotokomórki podłącz równolegle, jak pokazano na rysunku (nie trzeba zachowywać biegunowości):
Jeśli fotokomórki mają działać jako elementy otwierające bramę (zob. FA1 i FA2 na przykładowych konfiguracjach), tzn. gdy pojazd wjedzie między ich osie optyczne, brama ma się otworzyć, należy przerwać połączenie A w nadajniku TX i odbiorniku RX, zobacz rysunek:
Przykładowe konfiguracje pełnego podłączenia kilku par fotokomórek NICE MOFB do napędu
1. Brama przesuwna jednoskrzydłowa

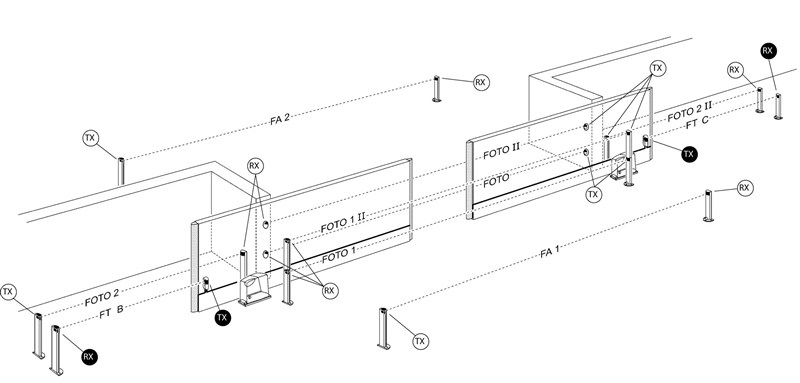

2. Dwie zsynchronizowane, przeciwbieżne bramy przesuwne

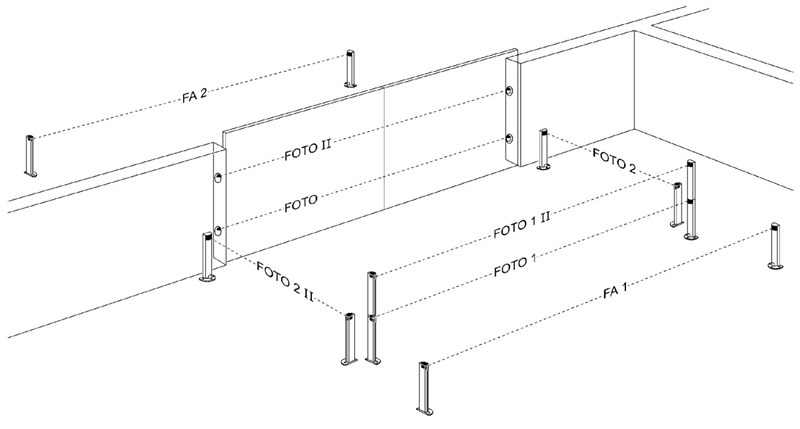

3. Brama skrzydłowa

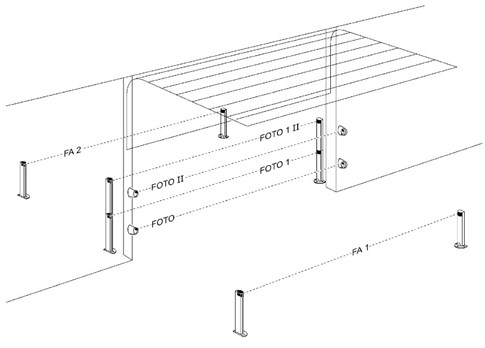

4. Segmentowa brama garażowa

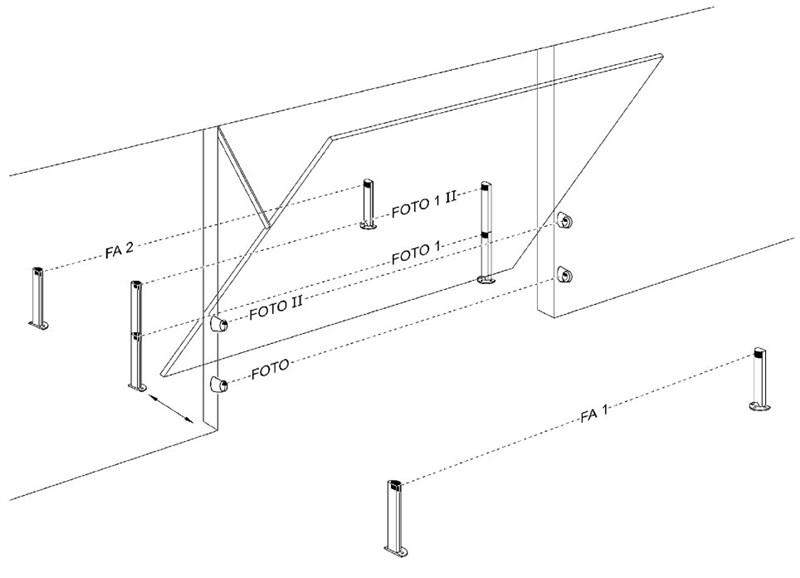

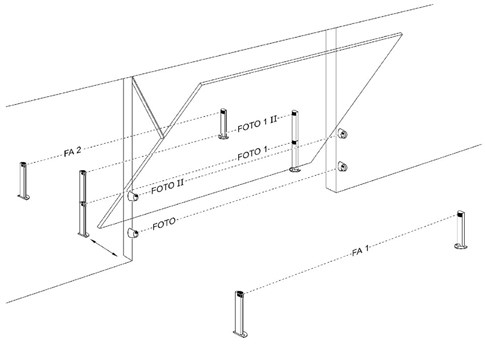

5. Uchylna brama garażowa
Tabela ustawień zworek fotokomórek NICE MOFB do napędu bramy
 |
Podłączanie kilku par fotokomórek do systemu BlueBUS odbywa się poprzez ustawienie różnych kombinacji zworek; każda podłączona para musi mieć unikalną kombinację. Należy upewnić się, że w jednej sieci danych BlueBUS nie ma dwóch par z taką samą kombinacją. W obrębie jednej pary fotokomórek zworki w nadajniku TX i odbiorniku RX należy ustawić w tej samej pozycji. Jeśli dany typ ustawienia wymaga tylko jednej zworki, drugą należy zawsze umieścić w nieużywanej przegródce, jak pokazano na rysunku po lewej. |
| Oznaczenie pary fotokomórek | Ustawienie za pomocą kombinacji zworek |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Jeśli z dowolnego powodu konieczna jest wymiana fotokomórki, wystarczy ustawić w niej taki sam mostek jak w oryginalnej fotokomórce i nie trzeba przeprowadzać fazy rozpoznawania urządzeń.
Sprawdzanie działania i rozwiązywanie problemów z podłączeniem fotokomórek NICE MOFB
 |

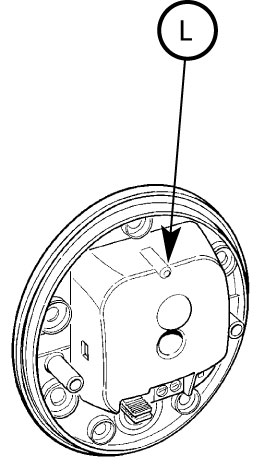

Po fazie rozpoznawania urządzeń przez napęd sprawdź, czy diody LED w nadajniku TX i odbiorniku RX migają. W zależności od migania diody LED mogą wystąpić następujące sytuacje: |
| Dioda LED „L” | Sytuacja | Co zrobić? |
|---|---|---|
| Nie świeci | Fotokomórka nie jest zasilana lub jest uszkodzona. | Sprawdź, czy napięcie na wejściach fotokomórek wynosi około 8–12 V. Jeśli napięcie jest prawidłowe, fotokomórki są prawdopodobnie uszkodzone. |
| 3 szybkie mignięcia i sekundowa przerwa | Urządzenie nie zostało rozpoznane przez centralę sterującą napędu. | Powtórz fazę rozpoznawania w centrali sterującej. Upewnij się, że każda para fotokomórek ma za pomocą zworek przypisany unikalny adres. |
| Bardzo wolne miganie | Nadajnik TX regularnie nadaje sygnał Odbiornik RX odbiera bardzo dobry sygnał |
Prawidłowe działanie |
| Wolne miganie | Odbiornik RX odbiera dobry sygnał | Prawidłowe działanie |
| Szybkie miganie | Odbiornik RX odbiera słaby sygnał | Prawidłowe działanie. Mimo to najlepiej sprawdzić ustawienie nadajnika TX i odbiornika RX oraz upewnić się, że osłony są czyste. |
| Bardzo szybkie miganie | Odbiornik RX odbiera bardzo słaby sygnał | Działanie nadal jest prawidłowe, ale na granicy. Najlepiej sprawdzić ustawienie nadajnika TX i odbiornika RX oraz upewnić się, że osłony są czyste. |
| Świeci | Odbiornik RX nie odbiera żadnego sygnału | Upewnij się, że dioda LED w nadajniku TX powoli miga. Sprawdź, czy na osi optycznej między nadajnikiem TX a odbiornikiem RX nie ma przeszkody. Sprawdź ustawienie nadajnika TX i odbiornika RX. |
Specyfikacja techniczna fotokomórek NICE MOFB
| Typ produktu | Detektor do automatycznych bram skrzydłowych i przesuwnych oraz garażowych bram typu D zgodnie z normą EN 12453, składający się z nadajnika TX i odbiornika RX. |
|---|---|
| Technologia | Bezpośrednia interpolacja optyczna TX–RX z modulowaną wiązką podczerwieni. |
| Zasilanie/wyjście | Urządzenie można podłączyć wyłącznie do sieci danych obsługującej interfejs NICE BlueBUS, z której pobiera energię elektryczną i wysyła sygnał wyjściowy. |
| Pobór mocy | 1 BlueBUS jednostka |
| Zdolność wykrywania | Nieprzezroczyste obiekty o rozmiarze powyżej 50 mm, przechodzące przez oś optyczną między nadajnikiem TX a odbiornikiem RX z prędkością mniejszą niż 1,6 m/s. |
| Kąt nadawania nadajnika TX | 20° +-25% |
| Kąt odbioru odbiornika RX | Około 20° |
| Zasięg nominalny | 15 m przy maksymalnym odchyleniu osi nadajnika TX i odbiornika RX wynoszącym +-5%, również w niekorzystnych warunkach pogodowych |
| Zasięg maksymalny | 30 m przy maksymalnym odchyleniu osi nadajnika TX i odbiornika RX wynoszącym +-5% w bardzo dobrych warunkach pogodowych |
| Adresowanie | 7 par z funkcją ochronną i 2 pary z funkcją polecenia „Otwórz” |
| Zastosowanie w środowisku kwaśnym, zasolonym lub zagrożonym wybuchem | Nie |
| Montaż | Montaż pionowy na ścianie |
| Stopień ochrony | IP55 |
| Temperatura pracy | -20°C do 55°C |
| Wymiary | 69x78x25mm |
| Masa | 50g |
Podłączenie fotokomórek NICE MOFB do napędu NICE Robus 400, 600, 1000

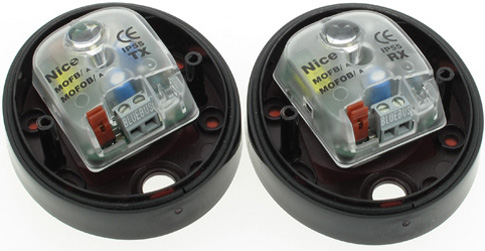

Wnętrze fotokomórek NICE MOFB do napędów bram
