NICE OX4T – uniwersalny czterokanałowy odbiornik zewnętrzny z kodem dynamicznie zmiennym
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
w magazynie
639,15 zł z VAT
| Masa |
|---|
| 0,40 kg |
Opis produktu NICE OX4T – uniwersalny czterokanałowy odbiornik zewnętrzny z kodem dynamicznie zmiennym
Czterokanałowy (co to oznacza?) odbiornik kompatybilny z pilotami NICE z kodem zmiennym typu O-Code (72-bitowy kod umożliwia 4,7 kwadryliona kombinacji, więc jego wykorzystanie jest praktycznie niemożliwe). Rozpoznaje również kodowanie FloR pilotów Era Flor oraz FloR-s oraz kodowanie Smilo. Za pomocą tego odbiornika można sterować za pomocą pilota lub przycisku marki NICE urządzeniem automatyki innej marki za pomocą bezpotencjałowych przekaźników. Przekaźniki są standardowo bezpotencjałowe, ale po wykonaniu mostka zasilania przez przekaźnik, można również sterować dowolnym innym urządzeniem 230 V, np. silnikiem, oświetleniem, żaluzjami, markizami, roletami, okiennicami...
Krótki przegląd funkcji odbiornika NICE OX4T
- W pamięci odbiornika można zapisać do 1024 pilotów.
- Urządzenie zawiera 4 przekaźniki do styków normalnie otwartych (NO) i normalnie zamkniętych (NC).
- Dla przekaźników można ustawić jedno z 14 poleceń.
- Urządzenie ma 3 przełączniki, z których 2 można wykorzystać do ustawienia zegara.
- Może również działać jako tzw. repeater, czyli przekazywać sygnał z pilota do kolejnego, bardziej oddalonego odbiornika, zwiększając w ten sposób zasięg całej automatyki.
Montaż odbiornika NICE OX4T

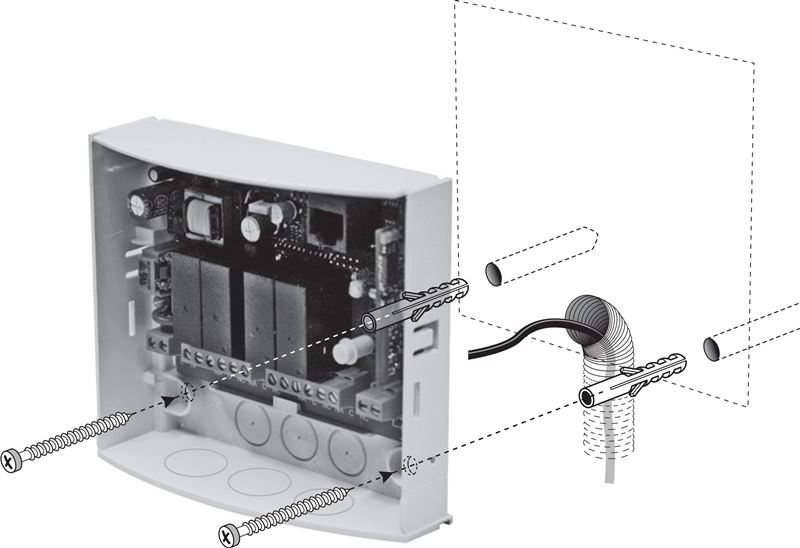

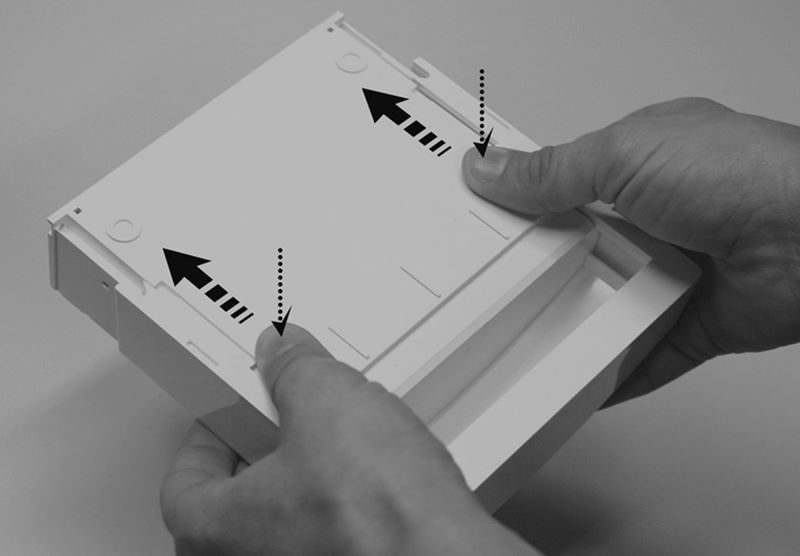

| 1. Zdejmij górną pokrywę odbiornika | 2. W zaznaczonych miejscach wywierć otwory na śruby i przewody, a następnie zamontuj odbiornik na ścianie lub innej powierzchni. |
|---|---|
 |
 |
Schemat i podłączenie odbiornika NICE OX4T
Odbiornik ma wejście zasilania, wyjścia czterech przekaźników oraz wejście na antenę:

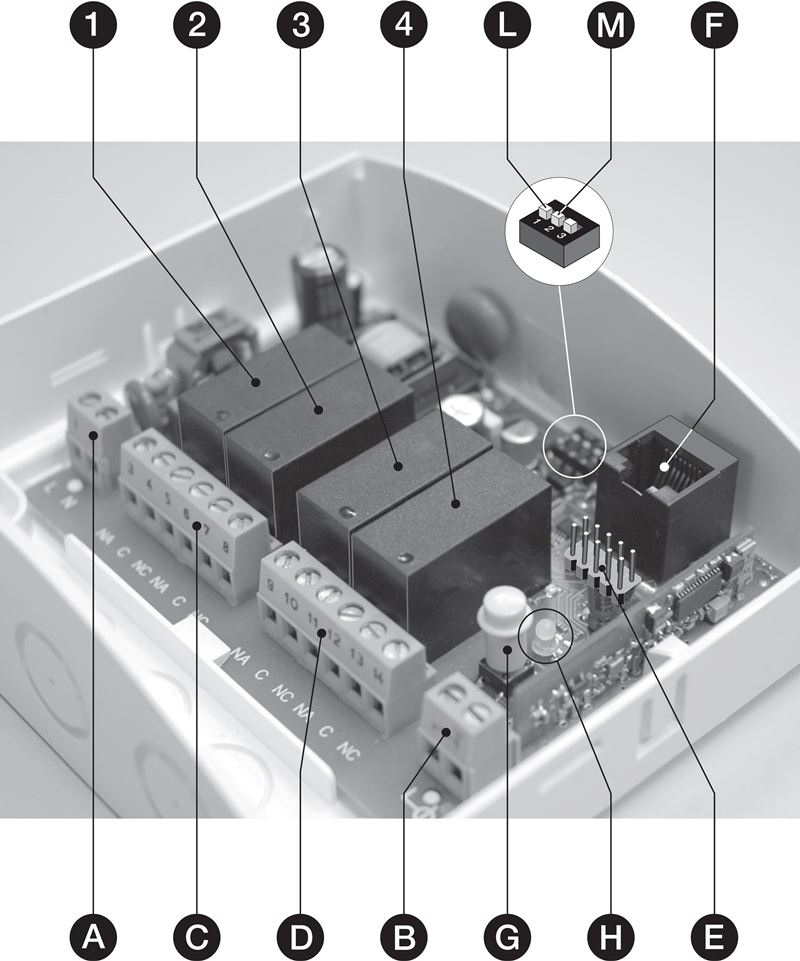

| Oznaczenie | Opis |
|---|---|
| 1, 2, 3, 4 | Przekaźniki |
| A | Wejście zasilania |
| B | Wejście na antenę |
| C | Wyjście przekaźników 1 i 2 |
| D | Wyjście przekaźników 3 i 4 |
| E | Port NICE OBOX |
| F | Port NICE O-View i NICE BusT4 |
| G | Przycisk programowania P1 |
| H | Dioda LED L1 |
| L | Przełącznik do Zegara I. |
| M | Przełącznik do Zegara II. |
Podłączenie elektryczne i opis przekaźników
Wszystkie 4 przekaźniki są bezpotencjałowe.
Każdy przekaźnik ma 1 styk wspólny (C), jeden styk normalnie otwarty (NO) i jeden styk normalnie zamknięty (NC).
Przekaźniki 1+2+3+4 są odizolowane od wewnętrznego obwodu odbiornika, dlatego może przez nie przepływać prąd sieciowy 230 V, a pary przekaźników 1+2 i 3+4 są odizolowane również od siebie. Odizolowane są również pary przekaźników 1+2 i 3+4. Możliwe są zatem następujące konfiguracje:
- wszystkie przekaźniki wykorzystać do obwodów silnoprądowych
- lub wszystkie przekaźniki wykorzystać do obwodów niskoprądowych
- lub przekaźniki 1+2 wykorzystać do obwodów silnoprądowych a przekaźniki 3+4 do obwodów niskoprądowych
- lub przekaźniki 1+2 wykorzystać do obwodów niskoprądowych a przekaźniki 3+4 do obwodów silnoprądowych
Przykładowe podłączenie obwodu silnoprądowego

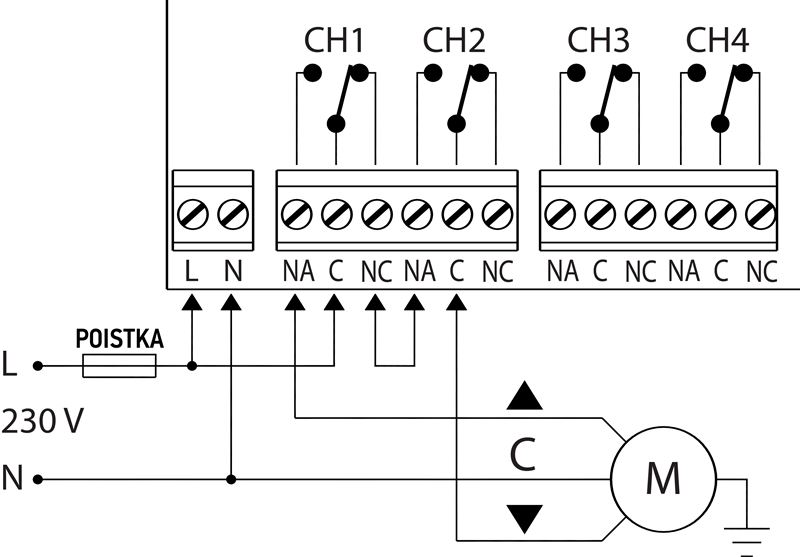

| Przykładowe podłączenie ogólnego obwodu elektrycznego (oświetlenie, silnik...) | Przykładowe podłączenie silnika dwukierunkowego (jeden kanał/przekaźnik uruchamia silnik w jednym kierunku, drugi w przeciwnym) |
|---|---|
 |
 |
W przypadku słabego zasięgu pilota należy zastosować antenę zewnętrzną, np. NICE ABF. Podczas montażu anteny kabel powinien pozostać prosty, bez zbędnego zginania i skręcania. Aby uzyskać jak najlepszy zasięg, umieść antenę jak najwyżej nad konstrukcjami metalowymi lub żelbetowymi.
Programowanie zewnętrznego odbiornika NICE OX4T
Parowanie z pilotem — wprowadzenie
Podczas parowania odbiornik komunikuje się za pomocą przycisku P1, który należy naciskać, a odbiornik odpowiada miganiem diody LED. Zobacz diagnostykę sygnałów świetlnych, jeśli coś nie działa.
W odbiorniku można zapisać 1024 piloty z obsługiwanym kodowaniem O-Code/FloR/TTS, Smilo i Flo.
Uwaga: Pierwszy zapisany pilot określa typ kodowania, który będzie używany później. Jeśli więc w pamięci byłby zapisany pilot z kodowaniem Smilo, pilota z kodowaniem np. FloR nie sparujesz już z odbiornikiem, chyba że wyczyścisz całą pamięć (mało prawdopodobna sytuacja). Po podłączeniu do źródła zasilania odbiornik emituje określoną liczbę długich zielonych mignięć, które wskazują używany rodzaj kodowania.
Pilot można sparować z odbiornikiem w dwóch trybach:
Parowanie z pilotem w trybie I.
W ten sposób wszystkie przyciski pilota zostaną jednocześnie zapisane w pamięci odbiornika. Działa to tak, że pierwszy przycisk steruje pierwszym przekaźnikiem, drugi przycisk drugim przekaźnikiem, trzeci przycisk trzecim przekaźnikiem, a czwarty przycisk czwartym przekaźnikiem. Tryb sterowania jest ustawiony na tryb półautomatyczny „włączony/wyłączony, dopóki trzymam”. Jeśli pilot ma mniej przycisków, zapisze się tylko odpowiadająca im liczba przekaźników.
Procedura parowania jest następująca:
- Naciśnij przycisk P1 na odbiorniku i przytrzymaj go, aż zaświeci się dioda LED L1 następnie puść przycisk.
- W ciągu 10 sekund (lub dopóki kontrolka świeci) naciśnij i przytrzymaj dowolny przycisk na pilocie, aż kontrolka na odbiorniku mignie trzy razy, a następnie puść przycisk na pilocie.
- Aby zapisać kolejne piloty, powtórz krok 2. Masz na to jednak zawsze 10 sekund od zapisania ostatniego sparowanego pilota. Masz na to jednak zawsze 10 sekund od zapisania ostatniego sparowanego pilota.
Parowanie z pilotem w trybie II.
Jest to bardziej zaawansowana procedura. Procedura parowania jest następująca:
- Naciśnij przycisk P1 na odbiorniku tyle razy, ile wynosi numer polecenia z tabeli, którego chcesz użyć. Dioda LED mignie tyle razy, ile razy naciśnięto przycisk P1, po czym nastąpi krótka przerwa i dioda zacznie ponownie migać.
- W ciągu 10 sekund (lub dopóki kontrolka miga) naciśnij i przytrzymaj dowolny przycisk na pilocie, aż kontrolka na odbiorniku mignie trzy razy (w innym rytmie), a następnie puść przycisk na pilocie.
- Aby zapisać kolejne piloty, powtórz krok 2. Masz na to jednak zawsze 10 sekund od zapisania ostatniego sparowanego pilota.
W ten sposób w pamięci zapisany zostanie tylko konkretny przycisk (z wyjątkiem poleceń 9, 10, 13, 14). Do przycisku można przypisać 14 poleceń:
| Numer | Opis |
|---|---|
| 1 | aktywuje PRZEKAŹNIK 1 w trybie „włączony/wyłączony, dopóki trzymam” |
| 2 | aktywuje PRZEKAŹNIK 2 w trybie „włączony/wyłączony, dopóki trzymam” |
| 3 | aktywuje PRZEKAŹNIK 3 w trybie „włączony/wyłączony, dopóki trzymam” |
| 4 | aktywuje PRZEKAŹNIK 4 w trybie „włączony/wyłączony, dopóki trzymam” |
| 5 | aktywuje PRZEKAŹNIK 1 w trybie „włącz/wyłącz” |
| 6 | aktywuje PRZEKAŹNIK 2 w trybie „włącz/wyłącz” |
| 7 | aktywuje PRZEKAŹNIK 3 w trybie „włącz/wyłącz” |
| 8 | aktywuje PRZEKAŹNIK 4 w trybie „włącz/wyłącz” |
| 9* | aktywuje PRZEKAŹNIK 1 i 2 do silnika dwukierunkowego (z Timerem I.) |
| 10* | aktywuje PRZEKAŹNIK 3 i 4 do silnika dwukierunkowego (z Timerem II.) |
| 11** | aktywuje PRZEKAŹNIK 1 przez czas ustawiony w Timerze I. |
| 12** | aktywuje PRZEKAŹNIK 3 przez czas ustawiony w Timerze II. |
| 13* | aktywuje PRZEKAŹNIK 1 i 2 do silnika dwukierunkowego („włączony/wyłączony, dopóki trzymam”) |
| 14* | aktywuje PRZEKAŹNIK 3 i 4 do silnika dwukierunkowego („włączony/wyłączony, dopóki trzymam”) |
*) Uwaga dotycząca poleceń 9, 10, 13 i 14: Podczas parowania nie ma znaczenia, którego przycisku użyjesz — w odbiorniku zawsze zostanie zapisany cały pilot, a poszczególne przyciski będą pełnić następujące funkcje: 1 – OTWÓRZ, 2 – STOP, 3 – ZAMKNIJ, (4 – STOP). Niektóre piloty nie mają czwartego przycisku. Oczywiście należy mieć prawidłowo podłączony silnik. Dodatkowe uwagi dotyczące:
- Polecenia 9 i 10 – Za każdym razem, gdy odbiornik odbierze polecenie, załącza przekaźnik na odpowiedni Timer („Polecenie 9/PRZEKAŹNIK 1+2/Timer I” oraz polecenie „10/PRZEKAŹNIK 3+4/Timer II”).
- Polecenia 13 i 14 – Za każdym razem, gdy wyślesz polecenie, przekaźniki pozostaną załączone, dopóki trzymasz przycisk. Jeśli będziesz trzymać przycisk dłużej niż 3 sekundy, przekaźniki pozostaną załączone na odpowiedni Timer („Polecenie 13/PRZEKAŹNIK 1+2/Timer I” oraz polecenie „14/PRZEKAŹNIK 3+4/Timer II”).
**) Uwaga dotycząca poleceń 11 i 12: Za każdym razem, gdy odbiornik odbierze polecenie, załącza przekaźnik na odpowiedni Timer („Polecenie 11/PRZEKAŹNIK 1+2/Timer I” oraz polecenie „12/PRZEKAŹNIK 3+4/Timer II”). Przed upływem czasu timera można go wydłużyć, wysyłając ponownie polecenie. Można go również „zakończyć” przed czasem, wysyłając ponownie polecenie i przytrzymując przycisk przez trzy sekundy.
Jeśli odbiornik przypadkowo odbierze dwa polecenia skierowane do tego samego przekaźnika, zawsze wykona ostatnie wysłane polecenie.
Parowanie z istniejącym pilotem
Czynność tę należy wykonać w zasięgu odbiornika. Masz dwa piloty, jeden STARY, już sparowany, i NOWY, jeszcze niesparowany. Jeśli STARY pilot został sparowany w trybie I, NOWY pilot przejmie te same właściwości, a czynność można wykonać za pomocą dowolnego przycisku. Jeśli STARY pilot został sparowany w trybie II, czynność trzeba wykonać osobno dla każdego przycisku, naciskając właśnie ten przycisk. Procedura wygląda następująco:
Procedura standardowa
- Naciśnij i przytrzymaj przycisk na NOWYM pilocie przez co najmniej 5 sekund, a następnie go zwolnij.
- Powoli naciśnij trzykrotnie przycisk na STARYM pilocie.
- Powoli naciśnij raz przycisk na NOWYM pilocie.
- Jeśli parowanie się nie powiedzie, spróbuj naciskać przyciski wolniej. Ewentualnie w kroku 1 przytrzymaj przycisk przez 6 sekund.
Procedura alternatywna
- Naciśnij i przytrzymaj przycisk na NOWYM pilocie przez co najmniej 3 sekundy, a następnie go zwolnij.
- Naciśnij i przytrzymaj przycisk na STARYM pilocie przez co najmniej 3 sekundy, a następnie go zwolnij.
- Naciśnij i przytrzymaj przycisk na NOWYM pilocie przez co najmniej 3 sekundy, a następnie go zwolnij.
- Naciśnij i przytrzymaj przycisk na STARYM pilocie przez co najmniej 3 sekundy, a następnie go zwolnij.
Programowanie timera
W odbiorniku OX4T można ustawić dwa timery:
- Timer I dla PRZEKAŹNIKA 1 – Jeśli zaprogramowano polecenie 9, 11 lub 13, timer działa dla PRZEKAŹNIKA 1+2. W przeciwnym razie działa tylko dla PRZEKAŹNIKA 1.
- Timer II dla PRZEKAŹNIKA 3 – Jeśli zaprogramowano polecenie 10, 12 lub 14, timer działa dla PRZEKAŹNIKA 3+4. W przeciwnym razie działa tylko dla PRZEKAŹNIKA 3.
Fabrycznie ustawiony czas wynosi 120 sekund, a można go zmienić w następujący sposób:
- Jeśli przekaźnik jest aktywny, wyłącz go odpowiednim poleceniem.
- Ustaw przełącznik I (oznaczony literą L) w położeniu ON dla timera I lub ustaw przełącznik II (oznaczony literą M) w położeniu ON dla timera II. Dioda LED obok przełączników zaświeci się, sygnalizując rozpoczęcie programowania.
- W zależności od ustawionego przełącznika wyślij polecenie aktywujące odpowiedni przekaźnik; po jego aktywacji rozpocznie się odliczanie czasu.
- Po upływie żądanego czasu wyślij sygnał wyłączający przekaźnik. W ten sposób zapiszesz czas działania timera.
- Ustaw przełącznik z powrotem w położeniu OFF. Gdy zgaśnie również dioda obok przełączników, odbiornik powróci do normalnego stanu (wyjdzie z trybu programowania).
Kasowanie pamięci
- Naciśnij i przytrzymaj przycisk P1 na odbiorniku.
- Kontrolka L1 zaświeci się, a następnie zgaśnie (nadal przytrzymuj przycisk).
- Kontrolka zacznie migać i:
- Aby skasować tylko piloty, zwolnij przyciskW TRAKCIE trzeciego mignięcia.
- Aby skasować całą pamięć, zwolnij przycisk P1W TRAKCIE piątego mignięcia.
- Jeśli kasowanie się powiedzie, kontrolka przez chwilę będzie migać jak na dyskotece, a następnie mignie 5 razy.
Usuwanie konkretnego pilota z pamięci odbiornika
- Naciśnij i przytrzymaj przycisk P1 na odbiorniku.
- Kontrolka L1 zaświeci się. Nadal przytrzymując przycisk P1, naciśnij i przytrzymaj przycisk na pilocie.
- Jeśli kasowanie się powiedzie, kontrolka mignie 5 razy; wtedy zwolnij oba przyciski.
Blokowanie możliwości kopiowania pilotów
- Odłącz odbiornik od zasilania i odczekaj 5 sekund.
- Naciśnij i przytrzymaj przycisk P1, a następnie przywróć zasilanie.
- Najpierw dioda LED mignie kilka razy na zielono, następnie dwa razy na pomarańczowo, a na koniec raz, sygnalizując stan pamięci – wtedy zwolnij przycisk.
- W ciągu 5 sekund ustaw kolor diody LED, naciskając przycisk odpowiednią liczbę razy:
- zgaszona – odblokowane kopiowanie pilotów
- zielona – blokada kopiowania pilotów w zasięgu
- czerwona – blokada kopiowania pilotów przez pożyczenie kodu
- pomarańczowa – blokada wszelkiego kopiowania pilotów
- Aby zapisać ustawienie, w ciągu 5 sekund naciśnij dowolny przycisk na już sparowanym pilocie.
Diagnostyka za pomocą migania diody LED
Dane techniczne odbiornika NICE OX4T
| Kodowanie |
|
|---|---|
| Zasilanie | 110-240V AC 50/60Hz |
| Pamięć | 1024 piloty/przyciski |
| Pobór prądu (maksymalny) | 80 mA |
| Częstotliwość | 433,92 MHz |
| Impedancja anteny | 52Ω |
| Zasięg |
|
| Czułość | 0,5 µV |
| Liczba przekaźników | 4 przekaźniki bezpotencjałowe, NC/NO |
| Styk przekaźnika normalnie otwartego | maks. 5A i 250V |
| Stopień ochrony | IP44 |
| Wymiary | 128×112×43 mm (szer.×gł.×wys.) |
| Masa | 260 g |
