Sterowanie dodatkowymi urządzeniami za pomocą zewnętrznych odbiorników NICE

Jeśli chcesz sterować za pomocą pilotów NICE urządzeniami innych marek, musisz podłączyć do danego urządzenia odbiornik zewnętrzny NICE (na przykład NICE SMX2R, NICE OX2 NICE FLOXR, NICE OX4T itp.). Odbiorniki zewnętrzne są zasilane napięciem 12 V lub 24 V i mają wyjście przekaźnikowe, które podłącza się do listwy zaciskowej napędu innej marki.

Zestaw do zdalnego sterowania urządzeniami zewnętrznymi

Przygotowaliśmy dla Państwa atrakcyjny cenowo zestaw do sterowania dowolnym urządzeniem składający się z:

Podane przykłady dotyczą sterowania bramami, ale odbiornik zewnętrzny NICE można zastosować do zdalnego sterowania dowolną automatyką.

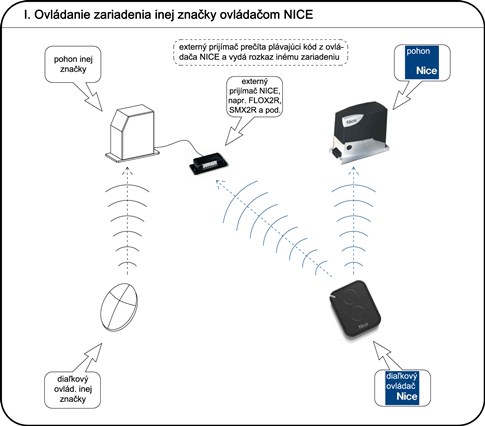

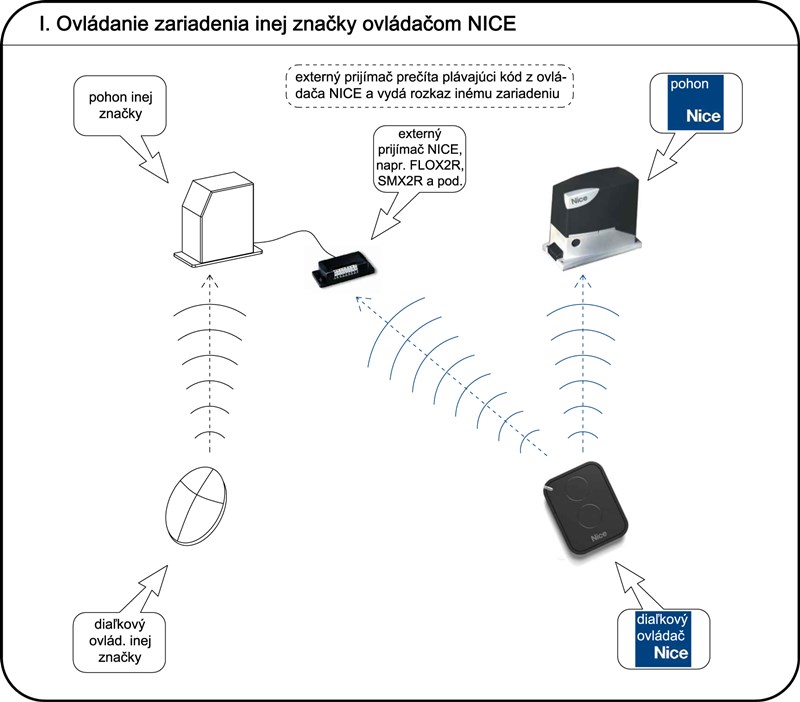

I. Sterowanie urządzeniem innej marki za pomocą pilota NICE

I. Sterowanie urządzeniem innej marki za pomocą pilota NICE

Przykłady zastosowania odbiorników zewnętrznych NICE

Przykład 1 – napęd NICE przy bramie wjazdowej + napęd innej marki przy bramie garażowej:

Mam napęd NICE przy bramie przesuwnej, a przy bramie garażowej napęd marki XY. Chcę sterować oboma napędami za pomocą jednego pilota. Do napędu marki XY podłączę więc zewnętrzny odbiornik NICE. Umożliwi on odbiór sygnału radiowego z pilota NICE, dzięki czemu będę mógł sterować oboma urządzeniami za pomocą jednego pilota dwukanałowego.

Przykład 2 – korzystanie z wielu funkcji:

Mogę też chcieć korzystać z więcej niż jednego rodzaju polecenia dla danego urządzenia: na przykład mieć możliwość częściowego otwarcia bramy przesuwnej. A jednocześnie chcę sterować tym samym pilotem innym urządzeniem, na przykład bramą garażową. Wtedy użyję czterokanałowego pilota a odbiornik zewnętrzny podłączę do napędu bramy garażowej. Mogę skonfigurować go w następujący sposób:

  • pierwszym przyciskiem steruję bramą przesuwną (np. poleceniami: otwórz – zatrzymaj – zamknij)
  • drugim przyciskiem otwieram bramę na jeden metr (funkcja częściowego otwarcia)
  • trzeciego przycisku używam do sterowania bramą garażową
  • czwarty przycisk pozostawiam wolny, aby w przyszłości móc sterować za jego pomocą kolejną automatyką, ponieważ mój odbiornik zewnętrzny jest dwukanałowy i mogę podłączyć go również do następnego urządzenia.

Przykład 3 – zbyt wiele pilotów:

Mam w różnych obiektach 7 systemów automatyki, którymi chcę sterować zdalnie, ale nie chcę wozić w samochodzie 7 różnych pilotów. W takiej sytuacji wybawieniem są odbiorniki zewnętrzne + dziewięciokanałowy pilot NICE ON9E, za pomocą którego można sterować nawet 9 systemami automatyki. Pamiętaj jednak, że odbiorniki zewnętrzne mają dwa kanały. Jeśli więc masz więcej systemów automatyki, do każdej pary trzeba będzie podłączyć jeden odbiornik.

Przykład 4 – urządzenia, do których nie można dokupić kolejnych pilotów:

Mam urządzenie nieznanego pochodzenia lub producenta i nie mogę znaleźć do niego pilotów. Jeśli urządzenie ma centralę sterującą z dostępnymi wejściami przewodowymi dla odbiornika zewnętrznego, problem jest rozwiązany.

Przykład 5 – chcę zdalnie sterować czymś, o czym nawet byś nie pomyślał:

Tak, czasem zaskakuje, do czego ludzie wykorzystują odbiorniki: do zdalnego sterowania dzwonami kościelnymi, zastawą na stawie, dozownikiem karmy itp. Obowiązuje informacja podana na początku – jeśli dane urządzenie ma wymagane wejście, można nim zdalnie sterować za pomocą odbiornika zewnętrznego.

Przykład 6 – chcę zdalnie sterować urządzeniem 230 V:

Użyj odbiornika zewnętrznego NICE OX4T, który ma 4 przekaźniki, na których można ustawić jedno z 14 poleceń.

Zobacz również:

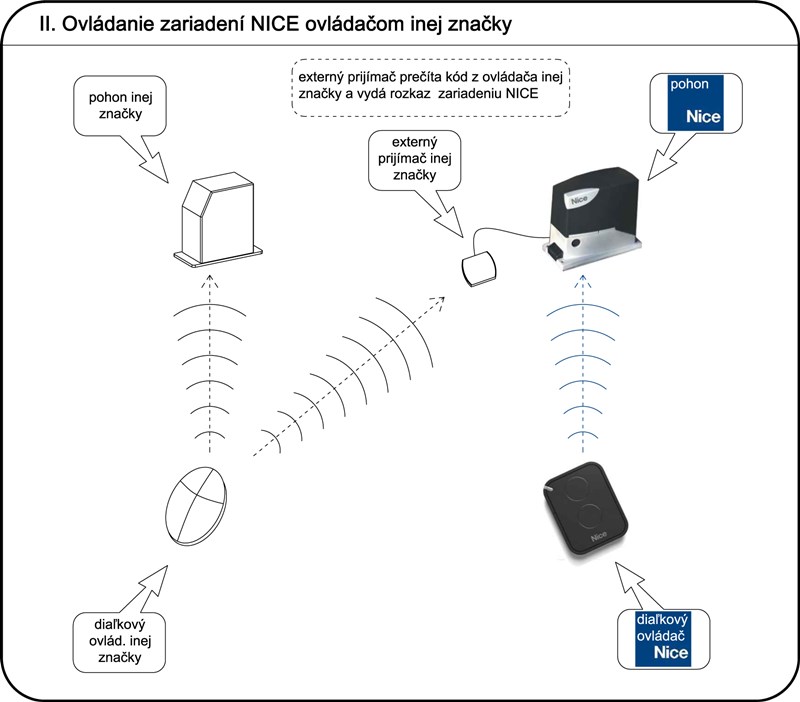

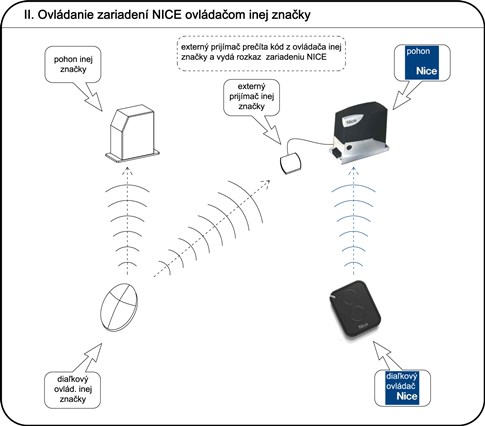

II. Sterowanie urządzeniami NICE za pomocą pilota innej marki

II. Sterowanie urządzeniami NICE za pomocą pilota innej marki

Na tej samej zasadzie można sterować napędami NICE za pomocą pilotów innych producentów. Jeśli masz już piloty producenta XY, potrzebujesz jeszcze zewnętrznego odbiornika tego samego producenta XY. Warto rozważyć:
a) jaka jest cena odbiornika zewnętrznego innego producenta
b) jaka jest cena kolejnych pilotów innego producenta, jeśli w przyszłości będę je dokupować

Po uwzględnieniu kosztów początkowych może się okazać, że korzystniej będzie używać posiadanych już pilotów i dokupić do nich tylko odbiornik zewnętrzny. Dlatego w naszej ofercie znajdziesz również odbiorniki zewnętrzne innych marek:

Przykład z praktyki:

Dzień dobry!

Proszę o informację.

Mam pilot ON3EBD do napędu bramy NICE i chciałbym używać tego samego pilota do otwierania bramy garażowej.

Mam bramę garażową APERTO Baseline. Jaki zewnętrzny moduł będzie potrzebny do sterowania bramą garażową?

Z góry dziękuję za odpowiedź.

Odpowiedź: najprostsze rozwiązanie jest następujące:

  1. Kupić odbiornik zewnętrzny NICE OX2
    Można zamówić pod adresem https://fortamigo.pl/bramy-przesuwne/nice-ox2-dwukanalowy-odbiornik-zewnetrzny-433-92-mhz
  2. Podłączyć odbiornik zewnętrzny do napędu Aperto Baseline

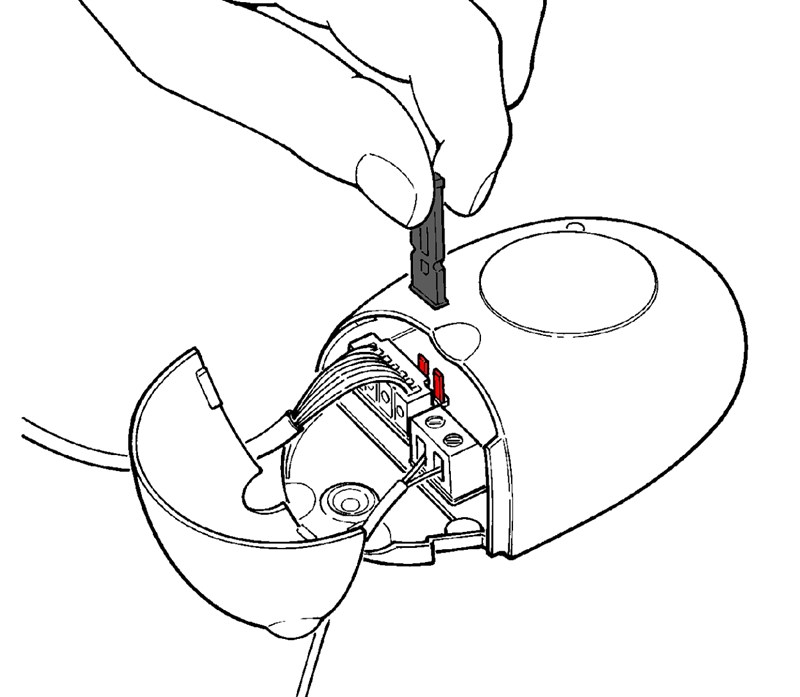

    Uwaga: ponieważ zasilanie z centrali sterującej wynosi 24 V, tego mostka nie należy pozostawiać podłączonego w OX2.
    Patrz strona 12 instrukcji https://fortamigo.pl/uploads/4b1decfa7cf5a6851c08879111e8ffff-aperto-baseline-pdf.pdf, odbiornik OX2 podłączylibyście do napędu Aperto Baseline w następujący sposób:
    • czerwony przewód z OX2 do napędu na zacisk 9
    • czarny przewód z OX2 do napędu na zacisk 10 ()
    • pierwszy biały przewód z OX2 do napędu na zacisk 5
    • drugi biały przewód z OX2 do napędu na zacisk 6
  3. Na pilocie ON3EBD przełączyć jeden przycisk na tryb jednokierunkowy
    Zgodnie z instrukcją https://fortamigo.pl/programovanie-on3ebd-na-jednosmerny-rezim
  4. Zapisać ten przycisk z ON3EBD w odbiorniku OX2

    1. Nacisnąć przycisk na OX2; dioda obok zacznie migać.
    2. Następnie nacisnąć przycisk na pilocie (ten, który został przełączony) i przytrzymać, aż dioda zamiga inaczej trzy razy (ok. 3–5 sekund).
    3. Poczekać, aż dioda przestanie migać. Gotowe.
  5. Wypróbuj :)
