NICE PLA10 – pionowy zamek elektryczny do bramy skrzydłowej, NICE-PLA10
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
w magazynie
494,20 zł z VAT
| Masa |
|---|
| 0,80 kg |
Opis produktu NICE PLA10 – pionowy zamek elektryczny do bramy skrzydłowej, NICE-PLA10
Elektrozamek NICE PLA10 jest przeznaczony do bram otwieranych automatycznie lub ręcznie, montowanych wewnątrz i na zewnątrz budynków bramy skrzydłowe i furtki. Standardowo działa w trybie automatycznym, a po wyjęciu wyjmowanego elementu działa półautomatycznie. Elektrozamek jest przeznaczony do montażu w pionie, ale zasadniczo można go zamontować również poziomo. Do montażu poziomego zalecany jest alternatywny elektrozamek PLA11.
Instrukcje i dokumenty do pobrania
Informacje techniczne
| Montaż: | pionowy (również poziomy) |
|---|---|
| Rozstaw osi: | 70mm od krawędzi zamka do osi wkładki |
| Tryby pracy: |
|
| Cewka: | Podwójna, wymienna cewka zapewnia płynną pracę pod obciążeniem i długą żywotność. |
| Napięcie: | 12V AC |
| Wykonanie: |
Obudowa i mechaniczny zaczep stal ocynkowana galwanicznie. Mosiężny języczek. |
| Wkładka: | Podwójna lub połówkowa (wkładka połówkowa jest częścią opakowania). |

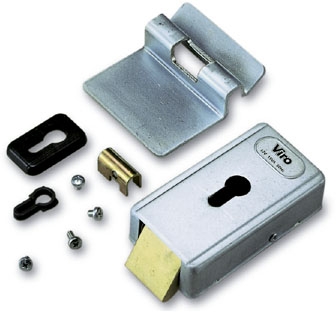

Zawartość zestawu
Zestaw elektrozamka NICE PLA10 zawiera:
 |
|
Galeria zdjęć elektrozamka w użyciu

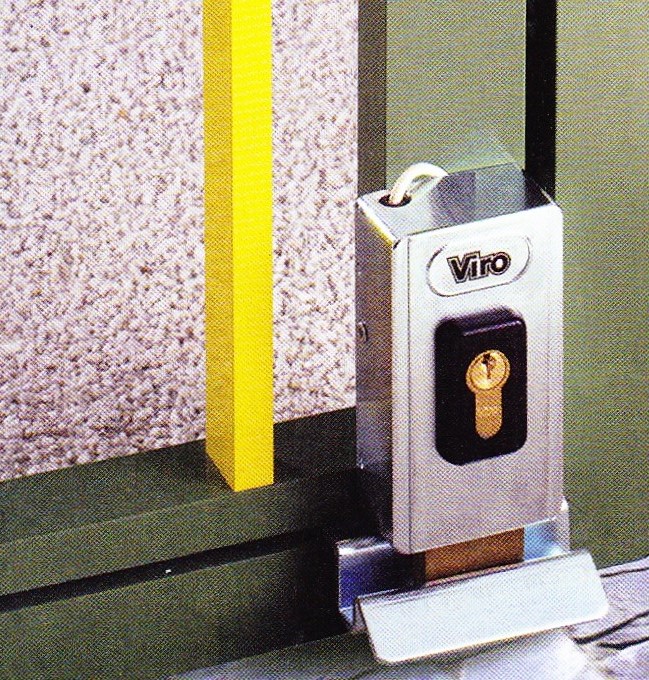

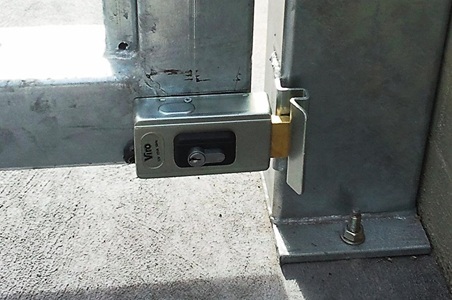

| Montaż pionowy | Montaż poziomy |
|---|---|
 |
 |
Tryby pracy elektrozamka
 |
Elektrozamek NICE PLA10 działa w trybie automatycznym, a po wyjęciu wyjmowanego elementu działa półautomatycznie. W trybie automatycznym zamek odblokowuje się po impulsie elektrycznym i blokuje dopiero po późniejszym otwarciu i zamknięciu bramy. W trybie półautomatycznym, po wyjęciu wyjmowanego elementu, zamek odblokowuje się wyłącznie połączeniem impulsu elektrycznego i późniejszego ręcznego dociśnięcia skrzydła bramy. Aby włączyć tę funkcję, odchyl docisk G i wyjmij plastikowy element F. |
Wymiary obsługiwanych wkładek
Elektrozamek jest standardowo dostarczany z wkładką połówkową. Aby dobrać odpowiednią wkładkę, skorzystaj z poniższej tabeli. Znajdziesz w niej właściwy wymiar w zależności od grubości materiału bramy, do którego mocujesz elektrozamek. Można też zastosować wyłącznie wkładkę jednostronną o wymiarach podanych na rysunku.
Montaż wkładki
Po wybraniu odpowiedniej wkładki zamontuj elektrozamek zgodnie z poniższym schematem. Zachowaj zalecany odstęp 4mm między korpusem zamka a górną częścią zaczepu mechanicznego.
Podłączenie elektryczne elektrozamka
Przeprowadź przewody przez gumowy otwór z tyłu zamka i podłącz przewód zgodnie z ilustracją:
Galeria zdjęć elektrozamka
| Korpus elektrozamka NICE PLA10 i jego zaczep | Korpus elektrozamka NICE PLA10 |
|---|---|
 |
 |
| Wnętrze elektrozamka NICE PLA10 | Pudełko elektrozamka NICE PLA10 |
 |
 |

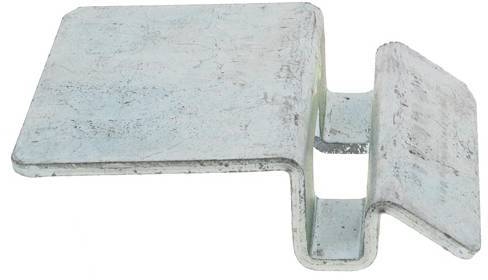

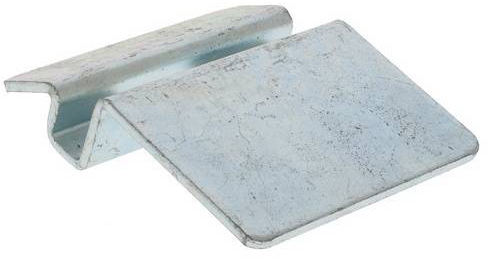

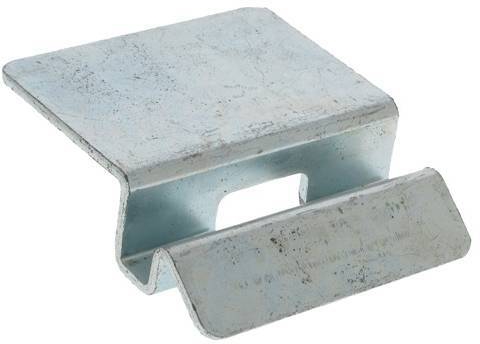

Galeria zdjęć zaczepu elektrozamka
 |
 |
 |
 |
Elektrozamek NICE PLA10 jest przeznaczony do bram otwieranych automatycznie lub ręcznie, montowanych wewnątrz i na zewnątrz budynków bramy skrzydłowe i furtki. Standardowo działa w trybie automatycznym, a po wyjęciu wyjmowanego elementu działa półautomatycznie. Elektrozamek jest przeznaczony do montażu w pionie, ale zasadniczo można go zamontować również poziomo. W przypadku montażu poziomego warto wybrać alternatywny elektrozamek PLA11.
Informacje techniczne
| Montaż: | pionowy (także poziomy) |
|---|---|
| Odległość osiowa: | 70 mm od krawędzi zamka do osi wkładki |
| Funkcje: |
|
| Cewka: | Podwójna, wymienna cewka zapewniająca płynną pracę i długą żywotność. |
| Napięcie: | 12V AC |
| Wykonanie: |
Obudowa i mechaniczny ogranicznik stal ocynkowana galwanicznie. Mosiężny języczek. |
| Wkładka: | Podwójna lub połówkowa (wkładka połówkowa jest dołączona do opakowania). |
Zawartość opakowania
Opakowanie elektrozamka NICE PLA10 zawiera:
|
|
Galeria zdjęć elektrozamka w użyciu
| Montaż pionowy | Montaż poziomy |
|---|---|
|
|
Funkcje elektrozamka
|
Elektrozamek NICE PLA10 działa w trybie automatycznym, a po wyjęciu zdejmowanego elementu — w trybie półautomatycznym. W trybie automatycznym zamek odblokowuje się po otrzymaniu impulsu elektrycznego, a blokuje dopiero po kolejnym otwarciu i zamknięciu bramy. W trybie półautomatycznym, po wyjęciu zdejmowanego elementu, zamek odblokowuje się dopiero po otrzymaniu impulsu elektrycznego i ręcznym popchnięciu skrzydła bramy. Aby włączyć tę funkcję, odsuń docisk G i wyciągnij plastikowy element F. |
Wymiary kompatybilnych wkładek
Elektrozamek jest standardowo dostarczany z wkładką połówkową. Aby dobrać odpowiednią wkładkę, skorzystaj z poniższej tabeli. Znajdziesz w niej właściwy wymiar w zależności od grubości materiału bramy, do którego mocujesz elektrozamek. Możesz też użyć wyłącznie wkładki jednostronnej o wymiarach podanych na rysunku.
Montaż wkładki
Po wybraniu odpowiedniej wkładki zamontuj elektrozamek zgodnie z poniższym schematem. Zachowaj zalecany odstęp 4 mm między korpusem zamka a górną częścią ogranicznika mechanicznego.
Podłączenie elektryczne elektrozamka
Przeprowadź przewody przez gumowy otwór z tyłu zamka i podłącz kabel zgodnie z rysunkiem:
Galeria zdjęć elektrozamka
| Korpus elektrozamka NICE PLA10 i jego ogranicznik | Korpus elektrozamka NICE PLA10 |
|---|---|
|
|
| Wnętrze elektrozamka NICE PLA10 | Opakowanie elektrozamka NICE PLA10 |
|
|
Galeria zdjęć ogranicznika elektrozamka
|
|
|
|
