NICE PLA11 – poziomy zamek elektryczny do bramy skrzydłowej, NICE-PLA11
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
w magazynie
494,20 zł z VAT
| Masa |
|---|
| 0,80 kg |
Opis produktu NICE PLA11 – poziomy zamek elektryczny do bramy skrzydłowej, NICE-PLA11
Elektrozamek NICE PLA11 jest przeznaczony do bram otwieranych automatycznie lub ręcznie, montowanych wewnątrz i na zewnątrz bramy skrzydłowe i furtki. Standardowo działa w trybie automatycznym, a po wyjęciu zdejmowanego elementu działa półautomatycznie. Elektrozamek jest przeznaczony do montażu poziomego, ale zasadniczo można go zamontować także pionowo. Do montażu pionowego warto wybrać alternatywny elektrozamek PLA10.
Instrukcje i dokumenty do pobrania
Informacje techniczne
| Montaż: | poziomy (także pionowy) |
|---|---|
| Rozstaw osi: | 70mm od krawędzi zamka do osi wkładki |
| Funkcje: |
|
| Cewka: | Podwójna, wymienna cewka zapewniająca płynną pracę i długą żywotność. |
| Napięcie: | 12V AC |
| Wykonanie: |
Obudowa i mechaniczny zaczep stal ocynkowana galwanicznie. Mosiężny rygiel. |
| Wkładka: | Podwójna lub połówkowa (wkładka połówkowa jest dołączona do opakowania). |

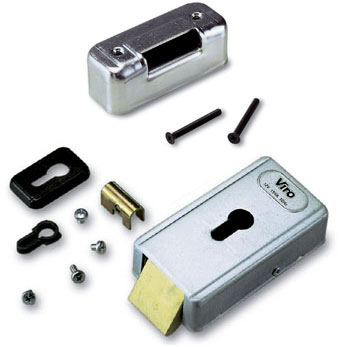

Zawartość opakowania
W opakowaniu elektrozamka NICE PLA11 znajdują się:
 |
|
Funkcje elektrozamka
 |

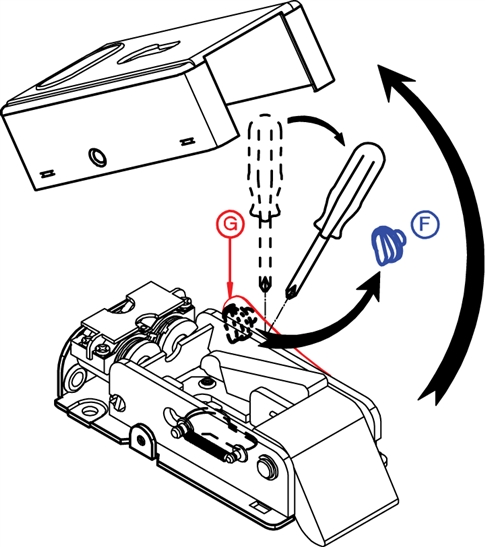

Elektrozamek NICE PLA11 działa w trybie automatycznym, a po wyjęciu zdejmowanego elementu działa półautomatycznie. W trybie automatycznym zamek odblokowuje się po otrzymaniu impulsu elektrycznego i ponownie blokuje dopiero po otwarciu i zamknięciu bramy. W trybie półautomatycznym, po wyjęciu zdejmowanego elementu, zamek odblokowuje się dopiero po otrzymaniu impulsu elektrycznego i ręcznym popchnięciu skrzydła bramy. Aby włączyć tę funkcję, odchyl docisk G i wyciągnij plastikowy element F. |

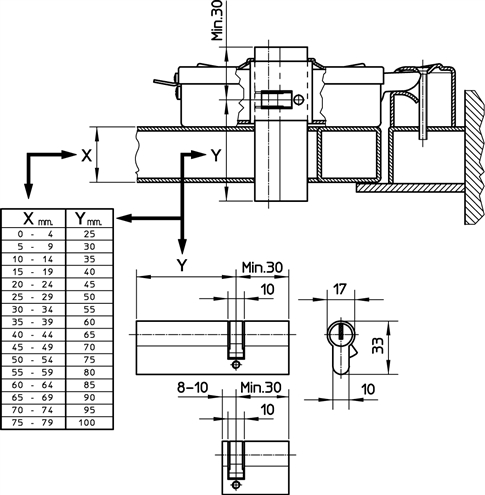

Wymiary obsługiwanych wkładek
Elektrozamek jest dostarczany z wkładką połówkową. Aby dobrać inną potrzebną wkładkę, skorzystaj z poniższej tabeli, z której odczytasz odpowiedni wymiar w zależności od grubości materiału bramy, do którego mocujesz elektrozamek. Możesz też użyć wkładki jednostronnej o wymiarach podanych na rysunku. Można też użyć wkładki jednostronnej o wymiarach podanych na rysunku.

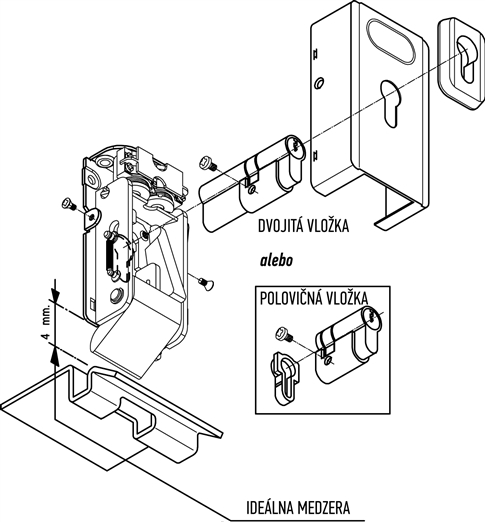

Montaż wkładki
Po wybraniu odpowiedniej wkładki zamontuj elektrozamek zgodnie z poniższym schematem. Zachowaj optymalny odstęp 4mm między korpusem zamka a górną częścią mechanicznego zaczepu.

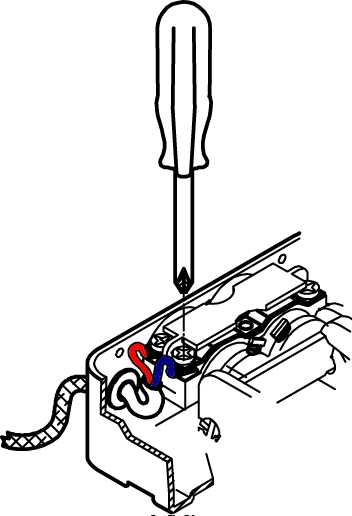

Podłączenie elektryczne elektrozamka
Przeprowadź przewody przez gumowy otwór z tyłu zamka i podłącz je zgodnie z rysunkiem:
Galeria zdjęć elektrozamka

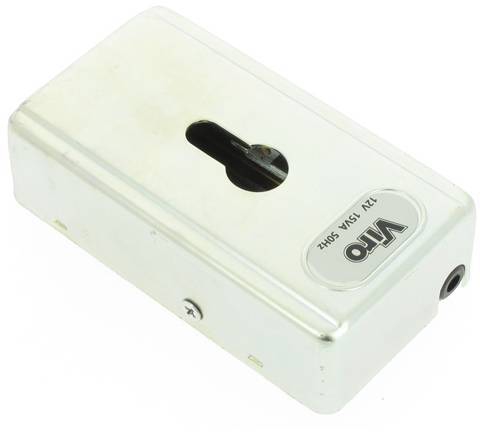

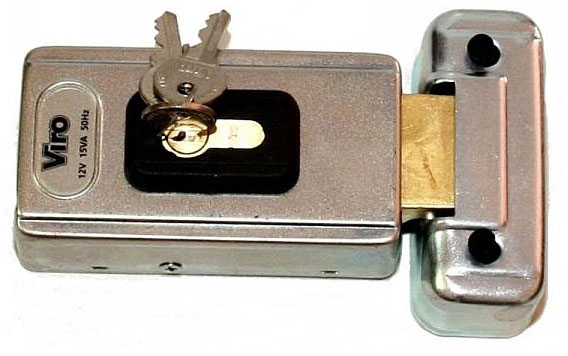

| Korpus elektrozamka NICE PLA11 i jego zaczep | Korpus elektrozamka NICE PLA11 |
|---|---|
 |
 |

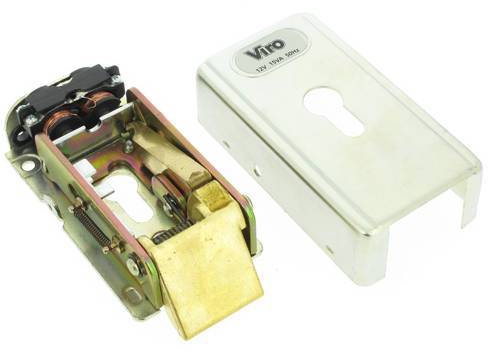

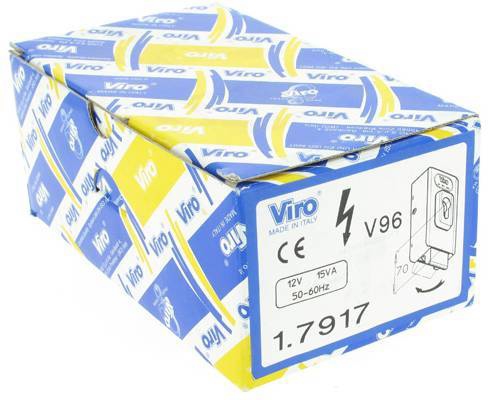

| Wnętrze elektrozamka NICE PLA11 | Pudełko elektrozamka NICE PLA11 |
 |
 |

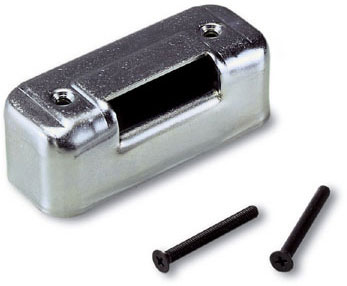

Galeria zdjęć zaczepu elektrozamka
 |
 |
Elektrozamek NICE PLA11 jest przeznaczony do bram otwieranych automatycznie lub ręcznie, montowanych wewnątrz i na zewnątrz bramy skrzydłowe i furtki. Standardowo działa w trybie automatycznym, a po wyjęciu zdejmowanego elementu działa półautomatycznie. Elektrozamek jest przeznaczony do montażu poziomego, ale zasadniczo można go zamontować także pionowo. Do montażu pionowego warto wybrać alternatywny elektrozamek PLA10.
Informacje techniczne
| Montaż: | poziomy (także pionowy) |
|---|---|
| Rozstaw osi: | 70mm od krawędzi zamka do osi wkładki |
| Funkcje: |
|
| Cewka: | Podwójna, wymienna cewka zapewniająca płynną pracę i długą żywotność. |
| Napięcie: | 12V AC |
| Wykonanie: |
Obudowa i mechaniczny ogranicznik stal ocynkowana galwanicznie. Mosiężny języczek. |
| Wkładka: | Podwójna lub połówkowa (połówkowa jest częścią zestawu). |
Zawartość zestawu
Zestaw elektrozamka NICE PLA11 zawiera:
|
|
Funkcje elektrozamka
|
Elektrozamek NICE PLA11 działa w trybie automatycznym, a po wyjęciu wyjmowanego elementu działa półautomatycznie. W trybie automatycznym zamek odblokowuje się pod wpływem impulsu elektrycznego i blokuje dopiero po późniejszym otwarciu i zamknięciu bramy. W trybie półautomatycznym, po wyjęciu wyjmowanego elementu, zamek odblokowuje się wyłącznie połączeniem impulsu elektrycznego i późniejszego ręcznego dociśnięcia skrzydła bramy. Aby aktywować tę funkcję, odciągnij docisk G i wyciągnij plastikowy element F. |
Wymiary obsługiwanych wkładek
Aby dobrać inną potrzebną wkładkę, skorzystaj z poniższej tabeli, z której odczytasz odpowiedni wymiar w zależności od grubości materiału bramy, do którego mocujesz elektrozamek. Możesz też użyć wkładki jednostronnej o wymiarach podanych na rysunku. Znajdziesz w niej odpowiedni wymiar w zależności od grubości materiału bramy, do którego mocujesz elektrozamek. Możesz też użyć wyłącznie wkładki jednostronnej o wymiarach podanych na rysunku.
Montaż wkładki
Po wybraniu właściwej wkładki zamontuj elektrozamek zgodnie z poniższym schematem. Zachowaj optymalny odstęp 4 mm między korpusem zamka a górną częścią ogranicznika mechanicznego.
Podłączenie elektryczne elektrozamka
Przeprowadź przewód przez gumowy otwór w tylnej części zamka i podłącz go zgodnie z ilustracją:
Galeria zdjęć elektrozamka
| Korpus elektrozamka NICE PLA11 i jego ogranicznik | Korpus elektrozamka NICE PLA11 |
|---|---|
|
|
| Wnętrze elektrozamka NICE PLA11 | Opakowanie elektrozamka NICE PLA11 |
|
|

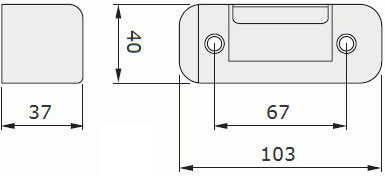

Galeria zdjęć ogranicznika elektrozamka
|
|
