NICE ROX 600 – samodzielny napęd do bram przesuwnych (A)
| Dostępność produktu: | zastąpiony | Produkt nie jest już produkowany, ale na szczęście został zastąpiony nowszym modelem. |
|---|
Opis produktu NICE ROX 600 – samodzielny napęd do bram przesuwnych (A)
Dostępny zamiennik!
Napęd NICE ROX600 nie jest już produkowany. Alternatywą jest mocniejszy napęd NICE ROX1000.
NICE Rox ROX600 jest następcą napędu ROBO 500.
Napęd NICE Rox ROX600 jest przeznaczony do bram przesuwnych o masie do 600 kg i szerokości przejazdu do 8 m (zalecana długość maksymalnie 5 m).Ma elektromechaniczny wyłącznik zatrzymania. Napęd jest nieodwracalny.
Najważniejsze cechy napędu ROX 600: Napęd ROX 600 to napęd 230 V, który cechuje się bardzo łatwym montażem i dużą siłą. Napęd ma ręczne ustawianie położeń krańcowych, ograniczone możliwości podłączenia dodatkowych urządzeń oraz ograniczone możliwości programowania. To napęd odpowiedni np. do domku letniskowego lub miejsca, w którym nie planuje się podłączenia do inteligentnego domu, lecz szuka się raczej solidnego urządzenia, które otworzy i zamknie bramę. Ma jedną prędkość i ręczne ustawianie siły. Nie ma możliwości częściowego otwarcia. Jest produkowany jako zamiennik starszych napędów (NICE ROBO).
Wszystkie akcesoria do napędów NICE ROBO pasują do napędów NICE ROX.
Jeśli więc wymieniasz napęd NICE ROBO na NICE ROX, możesz pozostawić wszystkie dotychczasowe akcesoria:
- fotokomórki
- lampa ostrzegawcza
- przełącznik kluczowy
- wszystkie piloty
Kolejną zaletą jest zintegrowany odbiornik, który obsługuje kod zmienny, ale może również odbierać sygnały ze starszych pilotów ze stałym kodem. Działa więc z kodowaniem FLOR (FLO2R-S, FLO4R-S), FLO (FLO2, FLO4), a także SMILO (SM2). Sprawdzi się więc w sytuacjach, gdy masz większą liczbę pilotów ze stałym kodem.
Dane techniczne NICE ROX 600
| Zasilanie | 230 V - 50/60 Hz |
|---|---|
| Pobór mocy | 300 W |
| Pobór prądu przez silnik | 1,4 A |
| Stopień ochrony | IP44 |
| Masa | 11 kg |
| Prędkość | 18 cm/s |
| Siła | 600 N |
| Zalecana maks. masa bramy | 400 kg |
| Maks. masa bramy | 600 kg |
| Temperatura pracy | -20°C do +50°C |
| Stopień ochrony | IP 44 |
| Centrala sterująca | ROA40R10 |
Instrukcje i dokumenty do pobrania

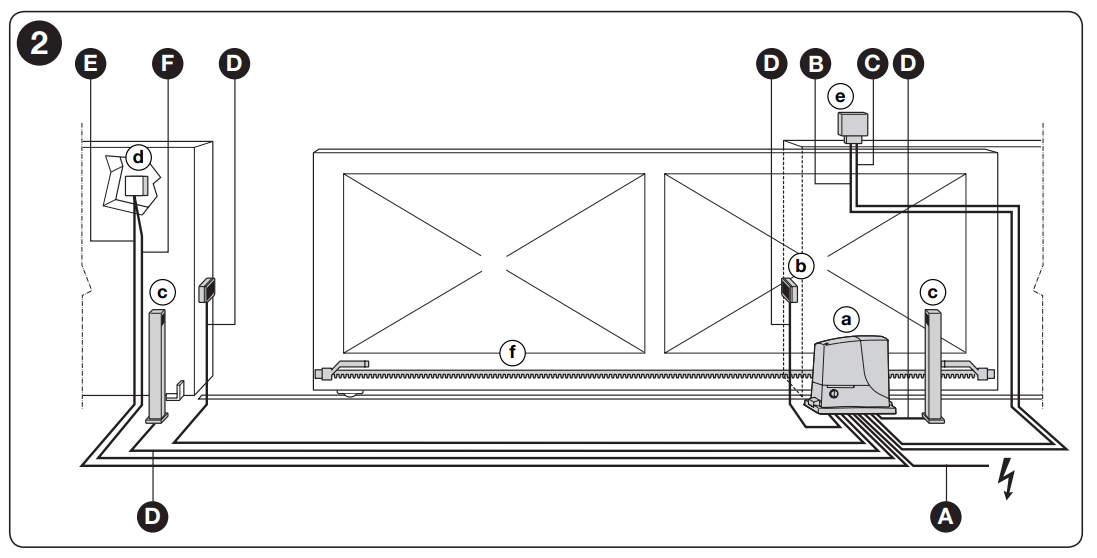

Rodzaje przewodów elektrycznych
| Podłączenie | Rodzaj przewodu | Maksymalna długość | |
|---|---|---|---|
| A | ZASILANIE | 3 x 1,5 mm² | 30m * |
| B | LAMPA OSTRZEGAWCZA Z ANTENĄ | 1 przewód: 2 x 1,5 mm² 1 przewód koncentryczny typu RG58 |
10m 10m (zalecane < 5m) |
| D | FOTOKOMÓRKI | 1 przewód: 2 x 0,25 mm² (TX) 1 przewód: 4 x 0,25 mm² (RX) |
30m 30m |
| E-F | PRZEŁĄCZNIK KLUCZOWY | 2 przewody: 2 x 0,5 mm² ** | 20m |
** Jeśli przewód zasilający ma więcej niż 30 m, wymagany jest przewód o większym przekroju, na przykład 3 x 2,5 mm², a w pobliżu napędu należy wykonać uziemienie ochronne.
** Dwa przewody 2 x 2,5 mm² można zastąpić jednym przewodem 4 x 0,5 mm²

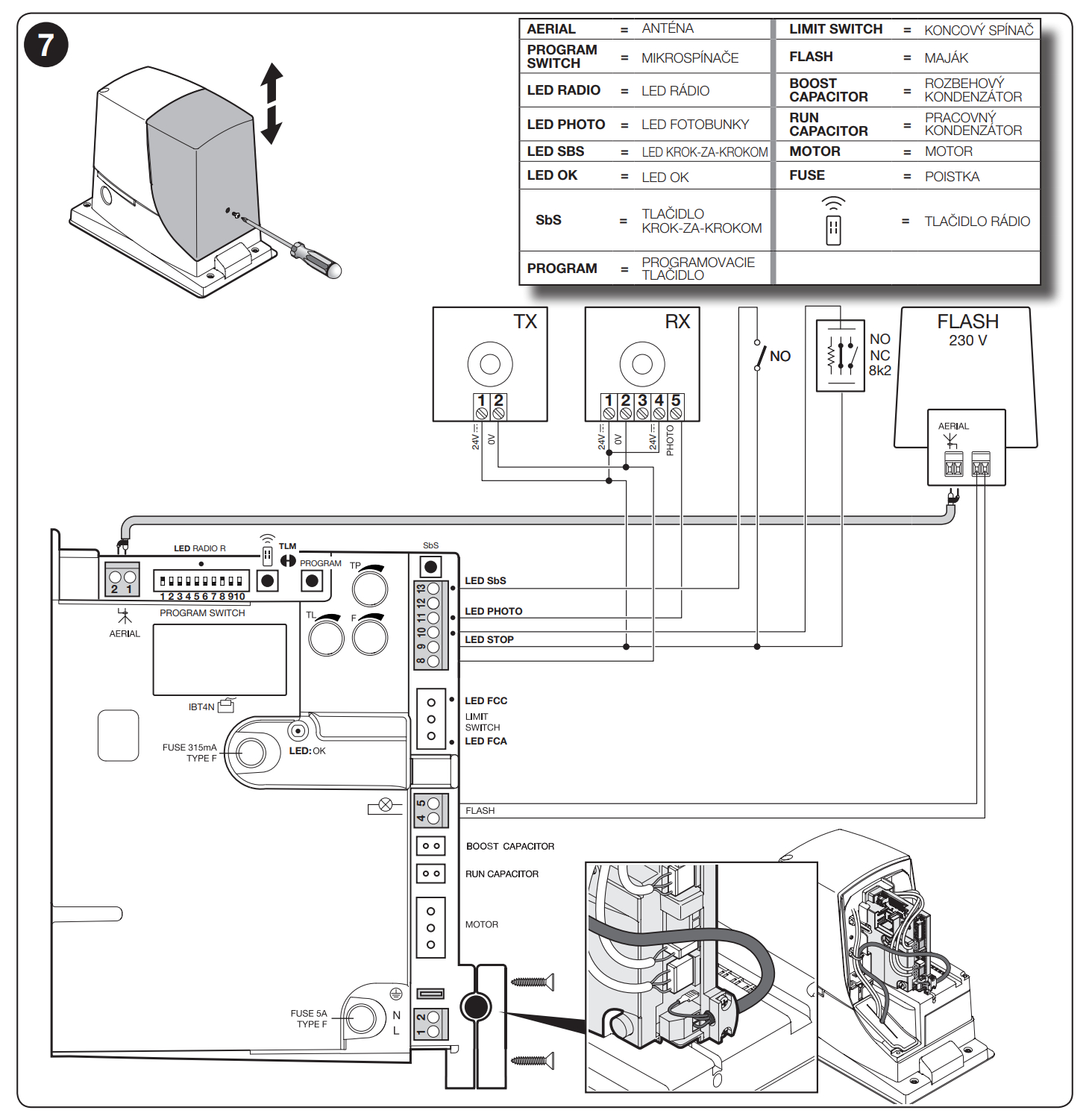

Podłączenie do centrali sterującej
Dodawanie lub usuwanie urządzeń
Urządzenia można w dowolnym momencie dodać do automatyki lub z niej usunąć; do wejścia STOP można podłączyć różne typy urządzeń, zgodnie z opisem w kolejnych sekcjach; po wprowadzeniu zmian w konfiguracji napędu bramy automatycznej należy ponownie przeprowadzić procedurę rozpoznawania urządzeń. Po wprowadzeniu zmian w konfiguracji napędu bramy automatycznej należy ponownie przeprowadzić procedurę rozpoznawania urządzeń.
Wejście STOP
Wejście, które powoduje natychmiastowe zatrzymanie ruchu, a następnie krótką zmianę kierunku.
Do wejścia można podłączyć urządzenia z wyjściem ze stykiem normalnie otwartym (NO), normalnie zamkniętym (NC) lub urządzenia z wyjściem o stałej rezystancji 8,2 kΩ, na przykład listwy bezpieczeństwa. Centrala sterująca rozpoznaje typ urządzenia podłączonego do wejścia STOP podczas procedury rozpoznawania urządzeń.
W przypadku zmiany względem rozpoznanego stanu napęd zatrzymuje ruch i na krótko zmienia kierunek. Za pomocą odpowiednich ustawień można podłączyć do wejścia STOP więcej niż jedno urządzenie, także różnego typu:
- Kilka urządzeń NO można połączyć równolegle, bez ograniczenia ich liczby.
- Kilka urządzeń NC można połączyć szeregowo, bez ograniczenia ich liczby.
- Kilka urządzeń o stałej rezystancji 8,2 kΩ można połączyć kaskadowo, stosując jeden rezystor końcowy 8,2 kΩ.
- Można łączyć urządzenia NO i NC, podłączając 2 styki równolegle, przy czym do styku NC należy dołączyć rezystor 8,2 kΩ (w ten sposób można połączyć także 3 urządzenia: NO, NC i 8,2 kΩ).
Jeśli wejście STOP służy do podłączenia urządzeń pełniących funkcję bezpieczeństwa, kategorię III odporności na uszkodzenia zgodnie z normą EN 13849-1 gwarantują wyłącznie urządzenia z wyjściem o stałej rezystancji 8,2 kΩ.
Fotokomórki
Aby dodać parę fotokomórek, wykonaj następujące czynności: podłącz zasilanie odbiorników (RX) bezpośrednio do zacisków 8 i 9.
Sposób podłączenia nadajników zależy od tego, czy fotokomórki mają działać z aktywną funkcją fototestu.
Fototest to funkcja centrali sterującej, która zwiększa niezawodność urządzeń bezpieczeństwa i umożliwia uzyskanie kategorii 2 zgodnie z normą EN 13849-1 dla zestawu składającego się z centrali sterującej i fotokomórek bezpieczeństwa.
Po uruchomieniu ruchu sprawdzane są powiązane z nim urządzenia bezpieczeństwa; ruch rozpocznie się tylko wtedy, gdy wszystkie działają prawidłowo.
Jeśli test da wynik negatywny (fotokomórka oślepiona przez słońce, zwarcie przewodów itp.), centrala sterująca uzna to za usterkę i ruch nie zostanie wykonany.
Aby dodać parę fotokomórek, podłącz je zgodnie z poniższym opisem.

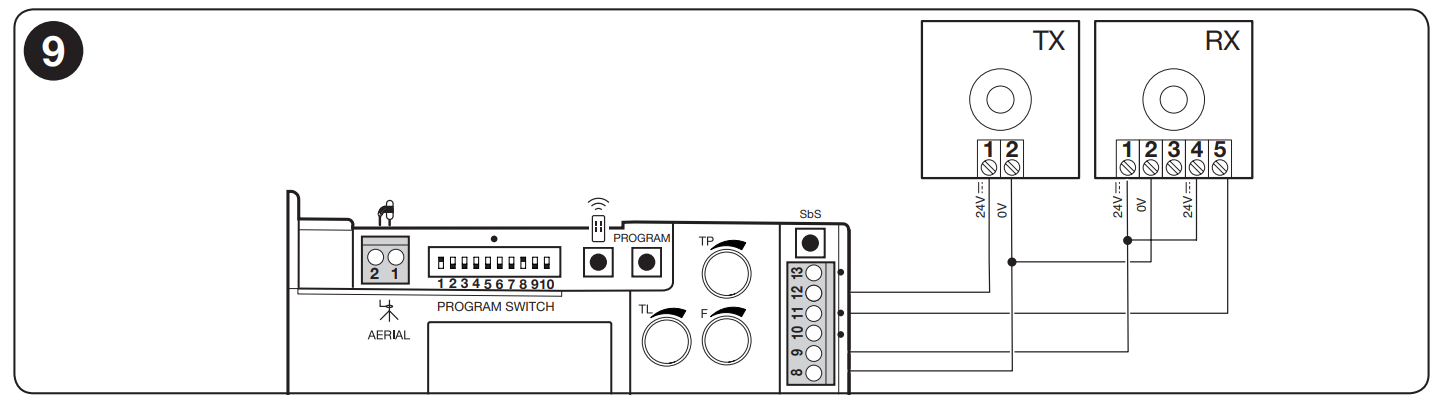

Podłączenie bez funkcji fototestu:
Podłącz odbiorniki i nadajniki bezpośrednio do wyjścia akcesoriów centrali sterującej (zaciski 8 i 9).

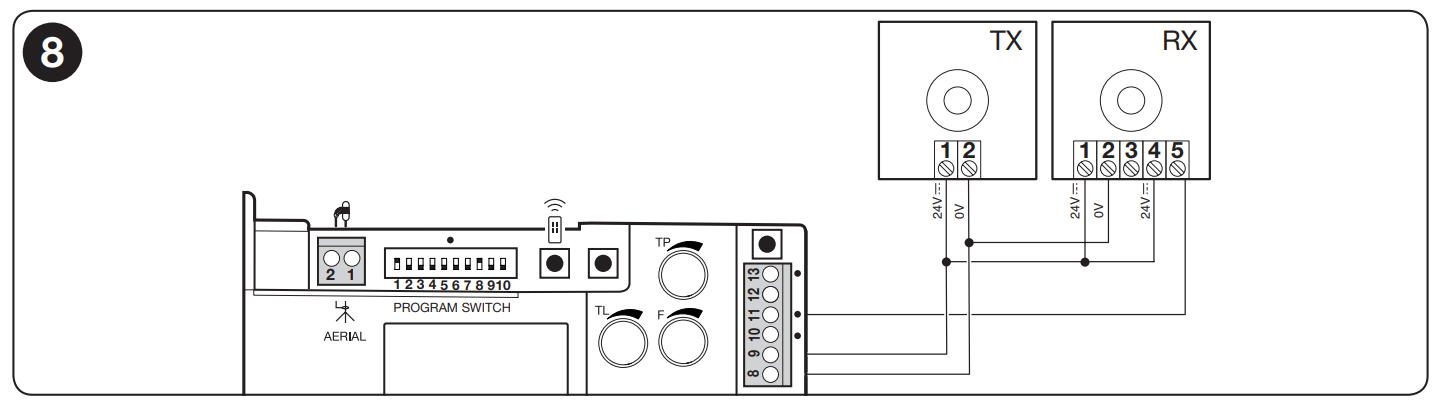

Podłączenie z funkcją fototestu:
Podłącz odbiorniki bezpośrednio do wyjścia akcesoriów centrali sterującej (zaciski 8 i 9). Zasilanie nadajników fotokomórek nie jest pobierane z wyjścia akcesoriów, lecz z wyjścia fototestu między zaciskami 8–12. Maksymalny prąd pobierany z wyjścia fototestu wynosi 100 mA.
Aby korzystać z funkcji fototestu, należy włączyć synchronizację zgodnie z instrukcją montażu fotokomórek.
