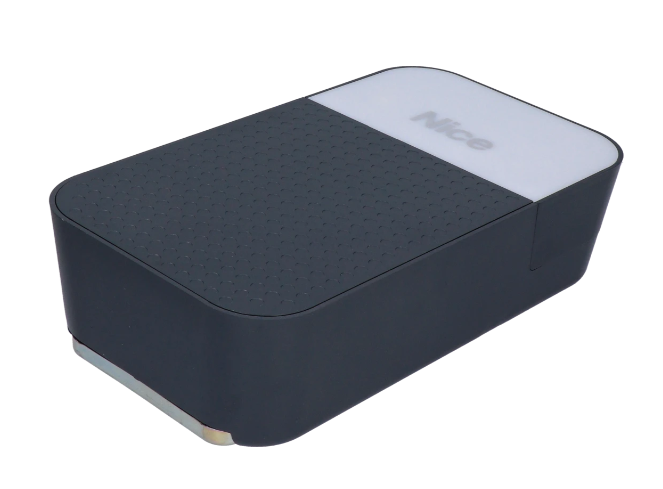

NICE SPIDO600 – samodzielny napęd do bram garażowych
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
dostępny w magazynie
875,01 zł z VAT
| Masa |
|---|
| 3,80 kg |
Opis produktu NICE SPIDO600 – samodzielny napęd do bram garażowych
NICE SPIDO600 to samodzielny napęd garażowy z silnikiem 24 V DC, wbudowanym sterowaniem i odbiornikiem radiowym. Zestaw jest zasilany z sieci 230 V AC. Szynę i pilot wybierz osobno albo zdecyduj się na kompletny zestaw.
Szyna pasowa wzmocniona stalowymi linkami zapewnia cichą pracę. Sterownik uczy się położeń krańcowych, siły i spowolnienia; wykrywa przeszkody. W przypadku awarii zasilania bramę odblokowuje się sznurkiem i obsługuje ręcznie.
Akcesoria i sterowanie
Dobierz elementy zabezpieczające do rzeczywistych zagrożeń związanych z bramą garażową. Wykrywanie przeszkód przez napęd nie zastępuje fotokomórek, listwy bezpieczeństwa ani pomiaru sił przy odbiorze instalacji.
| Co | Dlaczego | Typ / podłączenie |
|---|---|---|
| Sterowanie | Ustawianie, obsługa i serwis napędu; płyta jest wbudowana. | SPA600 z wyświetlaczem siedmiosegmentowym. Zaciski i schemat. |
| Szyna | Napęd przesuwa wózek z ramieniem i wymaga odpowiedniej szyny pasowej. | SR32B – osobno. Montaż. |
| Wyższa brama | Przedłużenie szyny dobierz do typu, wysokości, powierzchni i oporu bramy. | SR08B; ograniczenia. |
| Brama uchylna | W przypadku bram uchylnych z przeciwwagą konieczne jest zastosowanie ramienia o odpowiedniej geometrii. | SPA5; w przypadku bramy uchylnej ze sprężynami nie stosuje się SPA5 — zależy to od sposobu montażu. |
| Fotokomórki | Wykrywanie przeszkód w chronionej strefie. Wybierz odpowiedni interfejs elektryczny. | EPM – styk przekaźnikowy NC. Podłączenie. |
| Lampa sygnalizacyjna | Widoczna sygnalizacja ruchu bramy, opcjonalnie także antena zewnętrzna. | ELDC; wyjście FLASH i antena. |
| Sterowanie radiowe | Odbiornik jest wbudowany. Pilot trzeba zapisać w jego pamięci. | MYGO4, ON2E, INTI2. Parowanie. |
| Zasilanie awaryjne | Możliwość sterowania podczas awarii zasilania sieciowego po doposażeniu w akumulator. | PS124; montaż i odłączenie. |
| Ustawienia serwisowe | Diagnostyka i bardziej zaawansowane ustawienia za pośrednictwem BusT4. | Oview + IBT4N. |

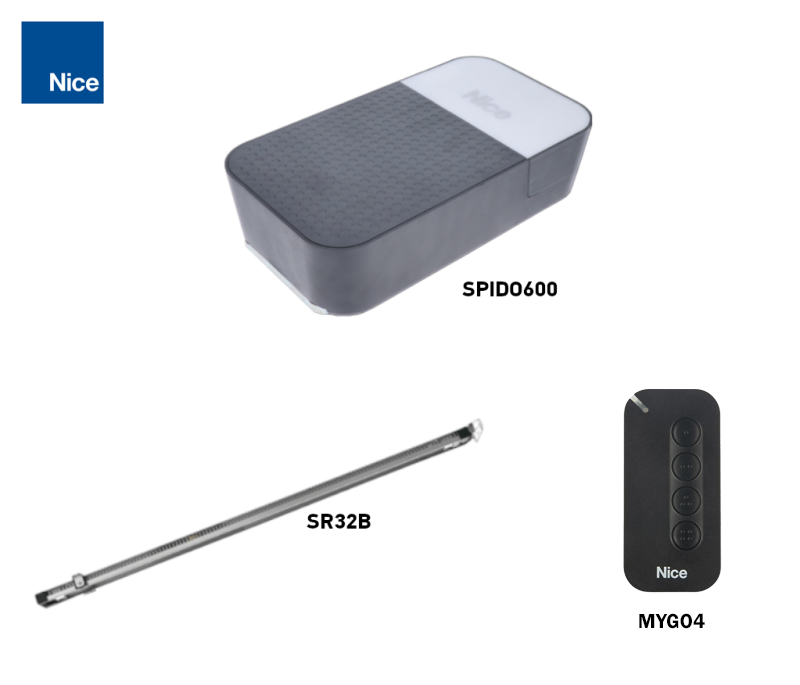

Wyposażenie napędu SPIDO600 i jego zestawy
Ta karta oferuje samodzielny napęd SPIDO600. Aby skompletować zestaw, wybierz także szynę, sterowanie i akcesoria zabezpieczające. Fotokomórki, lampa sygnalizacyjna, zasilanie awaryjne i ramię SPA5 są zamawiane w zależności od potrzeb; nie wchodzą automatycznie w skład każdego zestawu.
| Samodzielny napęd | Zestaw z szyną |
|---|---|
NICE SPIDO600 600 N; brama segmentowa do 9,6 m². Dobierz szynę i pilota. | NICE SPIDO600 600 N; szyna SR32B i pilot zgodnie z zawartością zestawu. |
Do jakiej bramy garażowej pasuje ten napęd
Przy szynie podstawowej SR32B wymiary orientacyjne zależą od typu bramy garażowej. Wymiary w tabeli podano jako szerokość × wysokość. O przydatności decydują również wyważenie, tarcie i przestrzeń montażowa.
| Typ bramy | Wymiar orientacyjny | Warunek |
|---|---|---|
| Segmentowa | 3,7 × 2,6 m | Około 9,6 m². |
| Uchylna niewystająca | 3,5 × 2,4 m | SPA5; powierzchnia 8,4 m². |
| Uchylna wystająca | 3,5 × 3,0 m | SPA5; powierzchnia 10,5 m². |
| Uchylna ze sprężyną | 3,5 × 3,0 m | Zależnie od sposobu montażu bez SPA5; sprawdź tor ruchu i wyważenie. |
Maksymalna siła 600 N określa siłę ciągu napędu. Nie jest to masa bramy wyrażona w kilogramach. Podczas próby ręcznego przesuwania odblokowanej bramy siła potrzebna do ręcznego przesunięcia bramy w obu kierunkach na całej drodze nie może przekraczać 225 N. Napęd nie może zastępować naprawy uszkodzonych sprężyn ani bramy, która jest niewłaściwie wyważona. W przypadku SPIDO600 obowiązuje również limit masy bramy wynoszący 110 kg oraz maksymalnej całkowitej powierzchni wynoszącej 10,5 m²; w przypadku bramy segmentowej należy przestrzegać jej niższego limitu wymiarów.
Szyna SR32B ma długość 3,2 m, a użyteczny skok wózka wynosi 2,8 m. Wysokość bramy zależy również od jej konstrukcji i ramienia. W przypadku wyższej bramy można zastosować przedłużenie SR08B o 0,8 m z dłuższym paskiem; przy torze ruchu o długości 4 m użyteczny skok wynosi 3,5 m. Samo zastosowanie przedłużenia nie potwierdza, że napęd będzie odpowiedni do większej lub cięższej bramy. Prześlij nam szerokość, wysokość, typ bramy i wymagany skok za pośrednictwem strony kontaktowej.
Liczba cykli i obciążenie
SPIDO600 jest przeznaczony do użytku domowego: maksymalnie 40 cykli/dzień oraz 4 minuty pracy ciągłej. Przy częstym uruchamianiu i zwiększonym oporze sterownik może tymczasowo ograniczyć pracę, aby zapobiec przegrzaniu silnika. Jeden cykl obejmuje otwarcie i zamknięcie.
Montaż szyny i napędu
Montaż należy przeprowadzać przy zamkniętej bramie, po odłączeniu zasilania sieciowego i akumulatora awaryjnego. Bramę należy móc płynnie przesuwać ręcznie; po odłączeniu od wózka powinna pozostać wyważona w różnych położeniach. Przed montażem należy rozwiązać problem zamków, które mogłyby uniemożliwiać automatyczny ruch bramy. Sprężyny i przeciwwagi powinien regulować wykwalifikowany technik.
- Sprawdź przestrzeń nad bramą, długość szyny oraz wytrzymałość ściany i sufitu. Pozostaw dostęp do napędu i linki odblokowującej.
- W przypadku szyny dwuczęściowej wsuń obie części do łącznika do oporu. W przypadku gotowej szyny SR32B ten etap łączenia nie jest potrzebny. Sprawdź, czy wózek porusza się płynnie i bez przeszkód.
- Załóż głowicę silnika na szynę i przymocuj ją dostarczonymi śrubami. Zgodnie z rysunkiem montażowym dopuszczalne jest również obrócenie głowicy o 90° względem osi toru ruchu.
- Ustaw napięcie paska. Zbyt mocno napięty pasek może uszkodzić napęd; luźny pasek powoduje hałas i nieregularny przesuw. W przypadku przedłużenia użyj odpowiedniego, dłuższego paska.
- Przymocuj przedni wspornik do odpowiednio wytrzymałego podłoża, a tylną część zawieś na wspornikach sufitowych. Wypoziomuj szynę i dokręć wszystkie mocowania.
- Przy zamkniętej bramie odłącz wózek, zamontuj wspornik na bramie w osi szyny i podłącz ramię ciągnące. Cienki panel wymaga odpowiedniego wzmocnienia; mocowanie musi przenosić siłę napędu bez odkształceń.

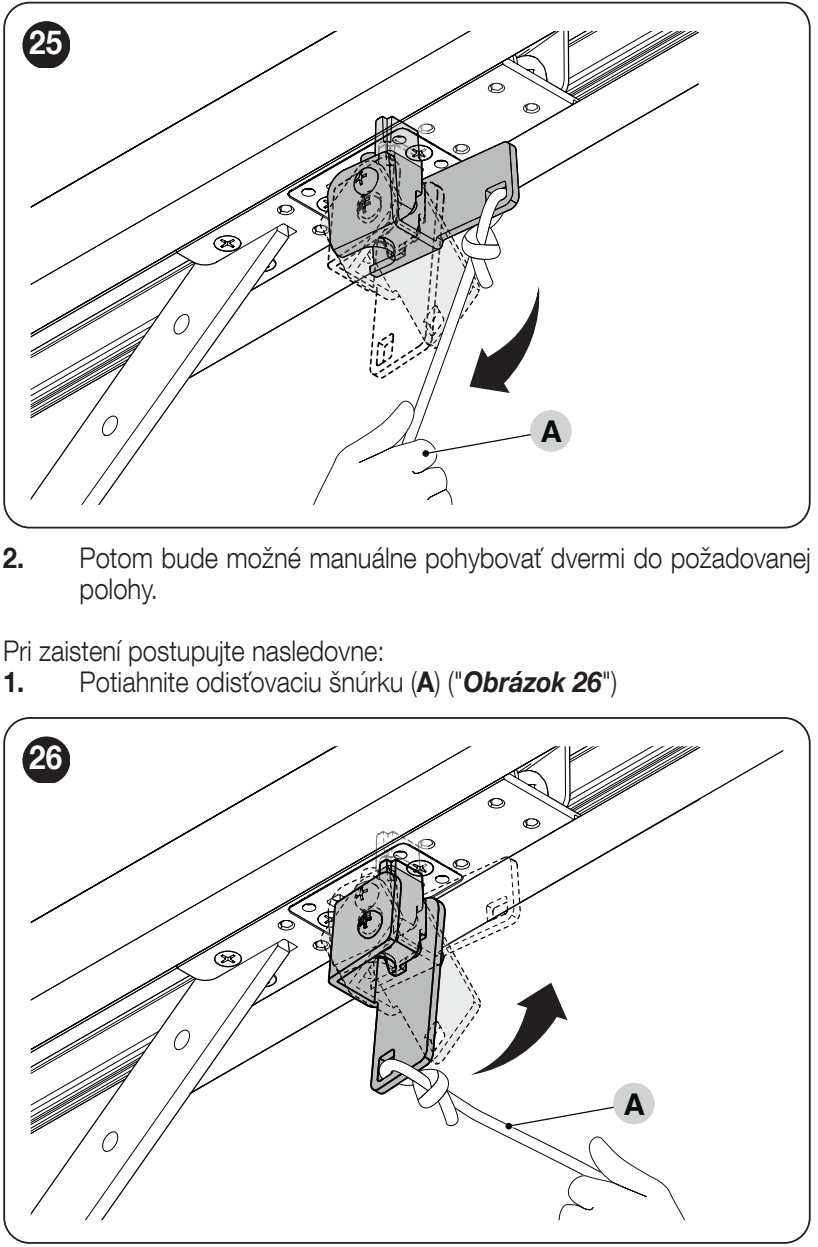

- Zamontuj linkę odblokowującą. Ręcznie przesuń bramę na całej drodze, sprawdź odstępy i przed rozpoczęciem programowania ponownie zablokuj wózek.

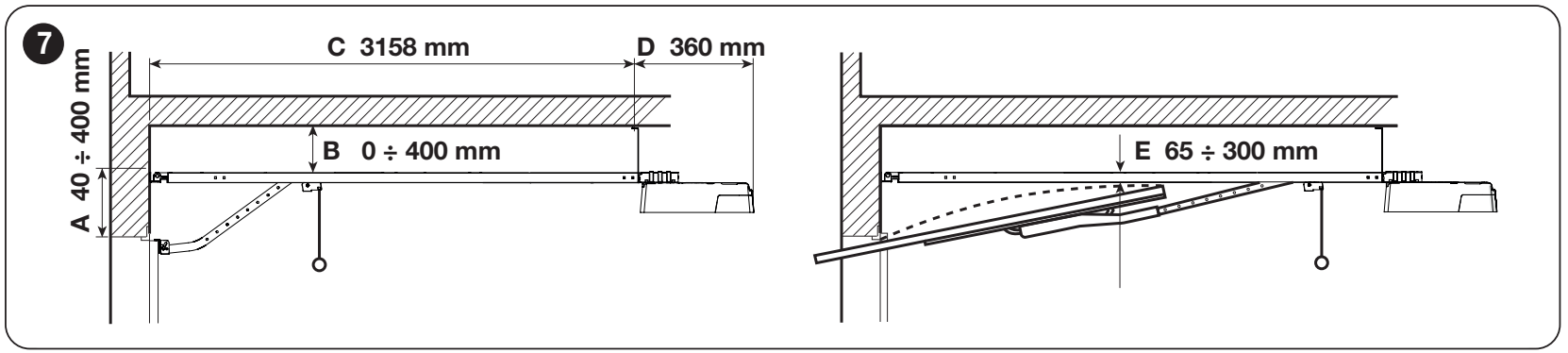

W zaznaczonym ustawieniu: A = 40–400 mm, B = 0–400 mm, C = 3 158 mm, D = 360 mm. W przypadku bramy uchylnej zachowaj E = 65–300 mm, czyli odstęp między torem ruchu a najwyższym punktem górnej krawędzi bramy podczas jej ruchu. Wymiary dotyczą przedstawionego układu montażowego.
Okablowanie i zasilanie sieciowe
Użyj zabezpieczonego gniazda 230 V AC, 50/60 Hz z przewodem ochronnym i możliwością bezpiecznego odłączenia. Nie odcinaj dostarczonego przewodu ani wtyczki. Jeśli nie ma odpowiedniego gniazda, elektryk wykona jego zasilanie i zabezpieczenia. Przewody niskonapięciowe prowadź oddzielnie od instalacji sieciowej i zabezpiecz je przed naprężeniem oraz kontaktem z ruchomymi częściami.
| Podłączenie | Przewód / maksymalna długość |
|---|---|
| Lampa ostrzegawcza | 2 × 0,5 mm²; maks. 20 m. |
| Antena | Oddzielny kabel koncentryczny RG58; maks. 10 m, zalecana długość poniżej 5 m. |
| Przycisk / przełącznik kluczowy | 2 × 0,5 mm² dla bezpotencjałowego sygnału NO; maks. 50 m. Dla dwóch styków: 2 przewody 2 × 0,5 mm² lub jeden 4 × 0,5 mm². |
| Fotokomórki | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm², zasilanie i styk NC. Maks. 30 m. |
| Listwa bezpieczeństwa | 2 × 0,5 mm²; maks. 20 m. OSE wymaga trzech przewodów zgodnie ze schematem podłączenia listwy. |
| Przewód zasilający do gniazda | 3 × 1,5 mm² do 30 m; przy dłuższym przewodzie, zgodnie z instrukcją montażu, 3 × 2,5 mm² oraz uziemienie ochronne przy automatyce. Projekt i wykonanie zapewnia elektryk. |
Podane długości dotyczą odpowiedniego sposobu podłączenia i warunków otoczenia. W przypadku innej listwy bezpieczeństwa lub modułu sterującego należy również przestrzegać instrukcji danego urządzenia. Nie podłączać zasilania sieciowego do wejść akcesoriów.

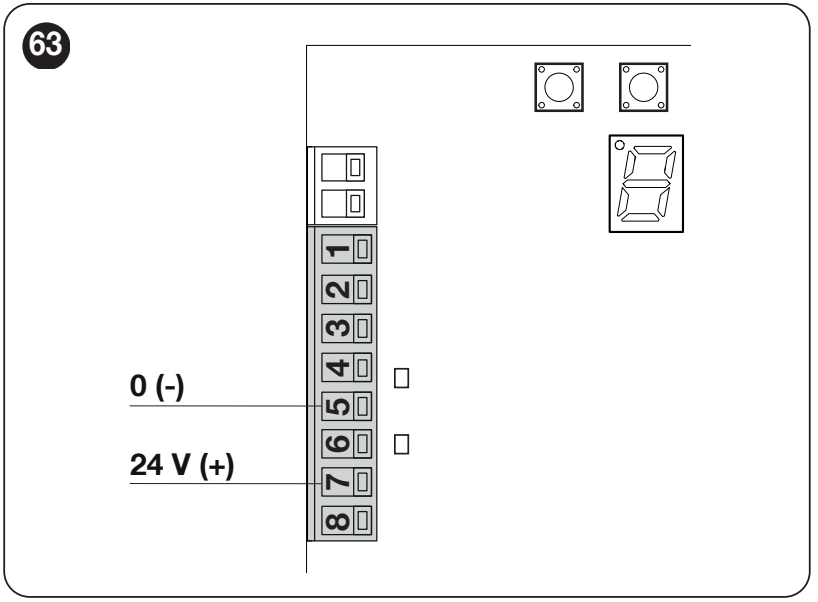

Płyta sterująca, zaciski i polaryzacja

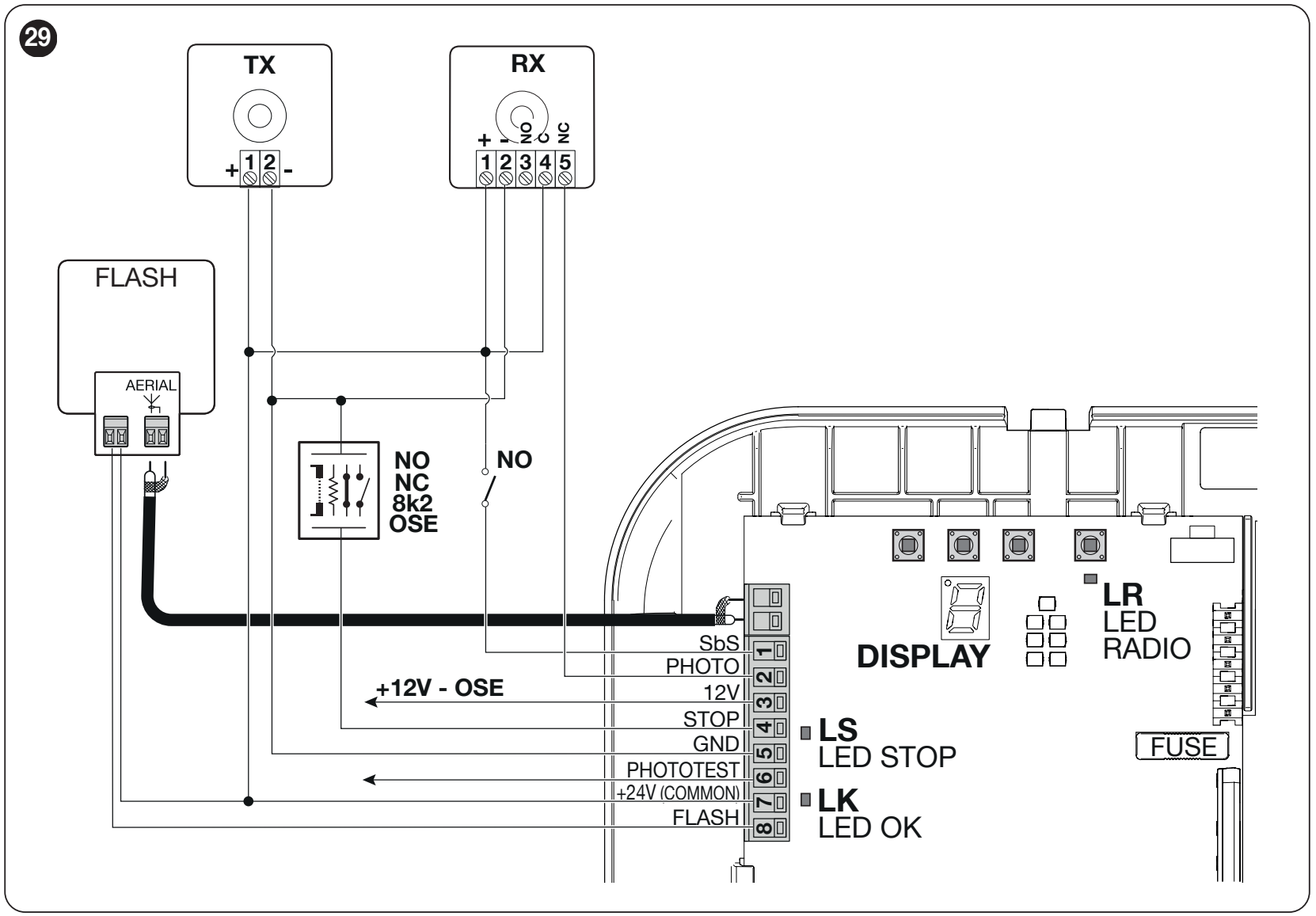

Poniższy schemat podłączenia i zestawienie dotyczą SPA600 z wyświetlaczem siedmiosegmentowym i zaciskiem PHOTOTEST. Przed podłączeniem sprawdź oznaczenia na swojej płycie. Jeśli zamiast PHOTOTEST na płycie znajduje się wyjście OUT STB, skorzystaj z instrukcji dotyczącej tej wersji.
| Zacisk | Funkcja i podłączenie |
|---|---|
| 1 – SbS | Styk bezpotencjałowy NO między 1 a 7; polecenie krok po kroku. |
| 2 – PHOTO | Styk bezpotencjałowy NC między 2 a 7; rozwarcie wywołuje reakcję bezpieczeństwa. |

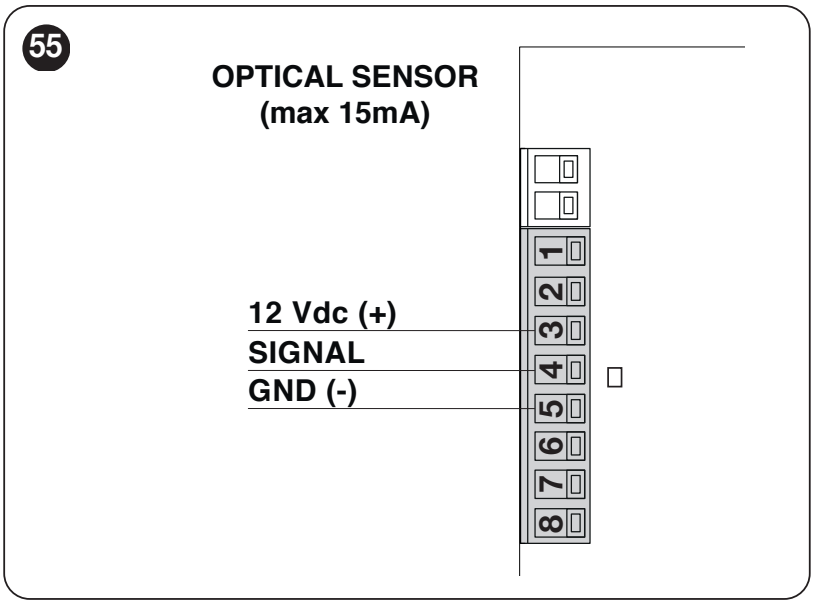

| 3 – 12 V OSE | Plus (+) 12 V DC dla krawędzi optycznej, maksymalnie 15 mA. Sygnał na 4, minus na 5. |
| 4 – STOP | Wejście bezpieczeństwa względem 5 – GND; NO, NC, 8,2 kΩ lub OSE. Typ zostanie odczytany podczas programowania. |
| 5 – GND | Minus (−) dla zasilania pomocniczego i OSE; nie jest to uziemienie ochronne sieci. |
| 6 – PHOTOTEST | Przełączane zasilanie nadajnika fotokomórki podczas testowania. W trybie PHOTOTEST maksymalnie 15 mA; funkcję można zmienić w menu. |
| 7 – +24 V COMMON | Plus (+); pomocnicze 24 V DC, tolerancja −30 % / +50 %, łącznie maksymalnie 100 mA między 7 (+) i 5 (−). |
| 8 – FLASH | Lampę sygnalizacyjną podłączyć między 8 i 7 zgodnie ze schematem. Dla jednej ELDC obowiązuje limit 200 mA; inne funkcje wyjścia wymagają innego obciążenia. |
| AERIAL | Oddzielne dwubiegunowe złącze antenowe; żyła środkowa i ekran przewodu koncentrycznego RG58 zgodnie ze schematem. |
Przycisk, przełącznik kluczowy lub przekaźnik
Do SbS podłączać wyłącznie styk bezpotencjałowy NO, na przykład przycisk lub przekaźnik modułu sterującego. Styk połączy 1 – SbS i 7 – COMMON. Nie doprowadzać napięcia wyjściowego modułu do wejścia sterującego. Jeśli moduł wymaga zasilania, użyć oddzielnie 7 (+) i 5 (−) i przestrzegać wspólnego limitu 100 mA.
Krawędź bezpieczeństwa i wejście STOP
STOP zatrzymuje ruch i wykonuje krótką zmianę kierunku. Po zmianie urządzenia zabezpieczającego należy ponownie zaprogramować urządzenia. Kilka styków NO podłącza się równolegle, a styki NC szeregowo. Krawędzie 8,2 kΩ i ich kombinacje podłączyć zgodnie z konkretnym schematem; zwykły przełącznik nie zapewnia takiego samego poziomu wykrywania usterek jak monitorowana krawędź.
Podłączenie fotokomórek

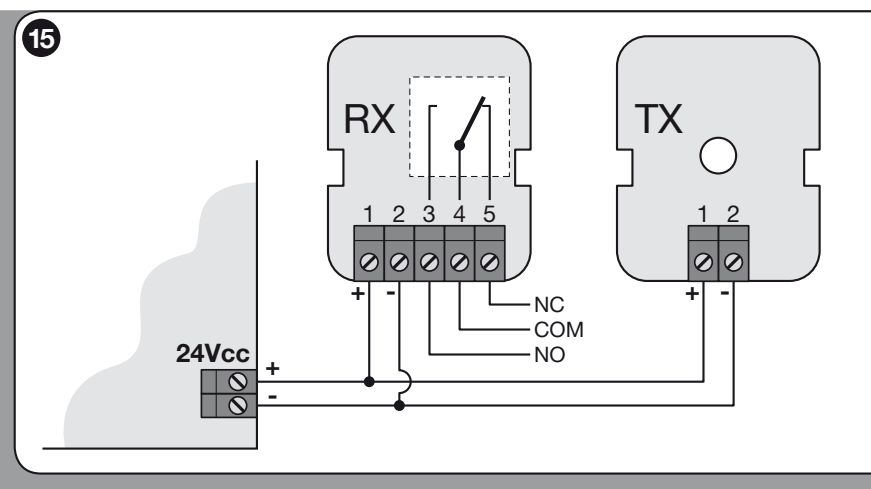

SPA600 nie obsługuje BlueBUS. Do standardowego podłączenia użyć NICE EPM ze stykiem przekaźnikowym. Modelu EPMB nie podłącza się do tej listwy zaciskowej.
| Podłączenie EPM | Zaciski SPA600 |
|---|---|
| TX 1 (+) i RX 1 (+) | 7 – +24 V COMMON (+). |
| TX 2 (−) i RX 2 (−) | 5 – GND (−). |
| RX 4 – COM / RX 5 – NC | Między 7 – COMMON i 2 – PHOTO. Styk nie ma biegunowości. RX 3 – NO pozostawić niepodłączone w tym układzie. |
W tym układzie EPM działają przy 24 V DC; nie zakładać zworki na 12 V. Para TX + RX pobiera około 55 mA; należy uwzględnić ten pobór we wspólnym limicie zasilania pomocniczego wynoszącym 100 mA.

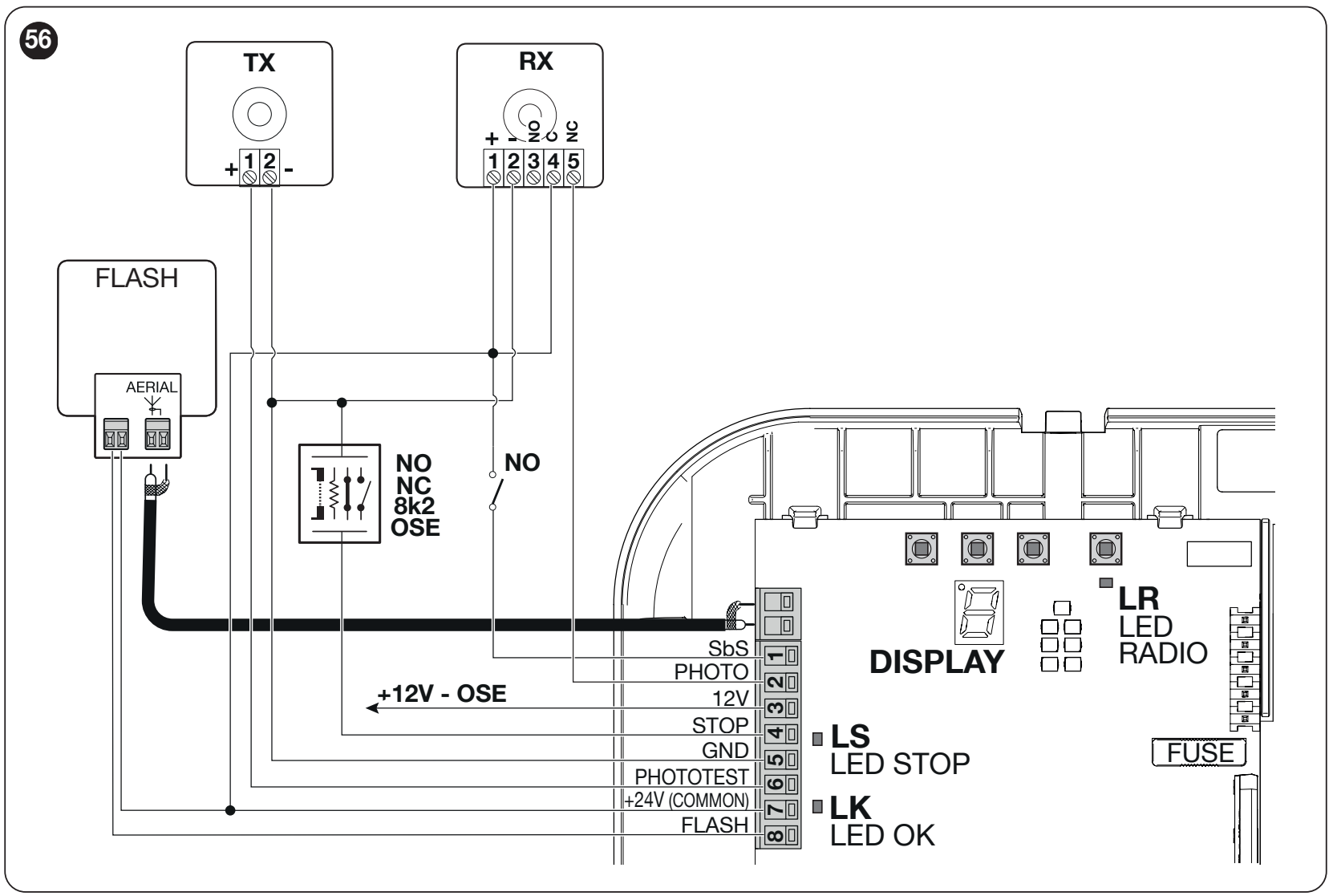

Podłączenie z funkcją PHOTOTEST
PHOTOTEST sprawdza prawidłowe działanie fotokomórek przed rozpoczęciem ruchu. Używać wyłącznie nadajnika, którego pobór prądu nie przekracza 15 mA; ten limit dotyczy całego wyjścia. Przed zmianą podłączenia zasilania sprawdzić zgodność danego nadajnika TX.
| Przewód | Podłączenie z testowaniem |
|---|---|
| TX plus (+) | 6 – PHOTOTEST zamiast stałego plusa 7. |
| TX minus (−) | 5 – GND. |
| RX plus / minus | 7 (+) / 5 (−), stałe zasilanie. |
| RX COM / NC | Między 7 i 2 – PHOTO; NC, nie NO. |
W ustawieniach PHOTOTEST pozostawić wartość 0 i ponownie zaprogramować urządzenia. Zwykłego zasilania EPM z zacisków 7 / 5 nie należy uznawać za podłączenie testowane tylko dlatego, że fotokomórki są podłączone do PHOTO.
Lampa sygnalizacyjna FLASH, oświetlenie i antena

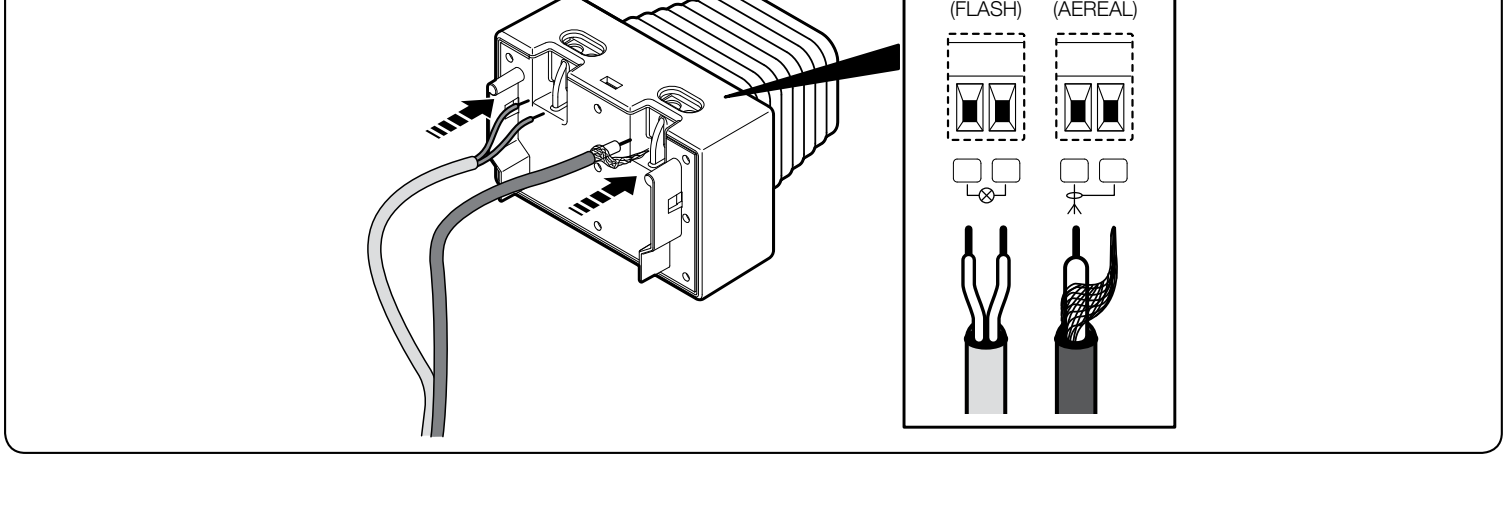

NICE ELDC podłączyć za pomocą listwy zaciskowej oznaczonej FLASH do 7 – COMMON i 8 – FLASH zgodnie ze schematem SPA600. Standardowy tryb lampy sygnalizacyjnej wykorzystuje 12 V DC; w przypadku jednej lampy LED ELDC należy przestrzegać limitu 200 mA. Funkcję wyjścia należy odpowiednio ustawić w programowaniu. Do tych zacisków nie podłącza się lampy sygnalizacyjnej 230 V.
W przypadku pary FLASH na lampie należy kierować się oznaczeniami podłączonego urządzenia. Na tym szczególe ELDC nie oznaczono kolejności biegunów; nie należy przenosić na niego orientacji pomocowej listwy zaciskowej 24 V / GND. Wejście AERIAL w ELDC to osobna antena: przewód koncentryczny należy podłączyć do złącza antenowego centrali zgodnie z rysunkiem. Nie należy mylić anteny z zasilaniem lampy sygnalizacyjnej.
Napęd ma również wbudowane oświetlenie garażu LED. Przełączenie funkcji FLASH lub PHOTOTEST na oświetlenie, zamek czy kanał radiowy zmienia przeznaczenie wyjścia. To samo złącze nie może już wtedy służyć do obsługi pierwotnego urządzenia.
Pierwsze uruchomienie i programowanie
Najpierw należy zakończyć montaż mechaniczny i podłączenie, zablokować wózek oraz opróżnić całą przestrzeń ruchu bramy. Sprawdź działanie STOP i fotokomórek oraz prawidłowy kierunek ruchu. Programowanie położeń, programowanie siły i parowanie pilota to odrębne czynności.
Po włączeniu zasilania dioda OK powinna migać mniej więcej raz na sekundę; przy uruchamianiu wyświetlacz przez 3 s szybko pokaże 8. Wyjście lampy sygnalizacyjnej powinno być wyłączone w stanie spoczynku.

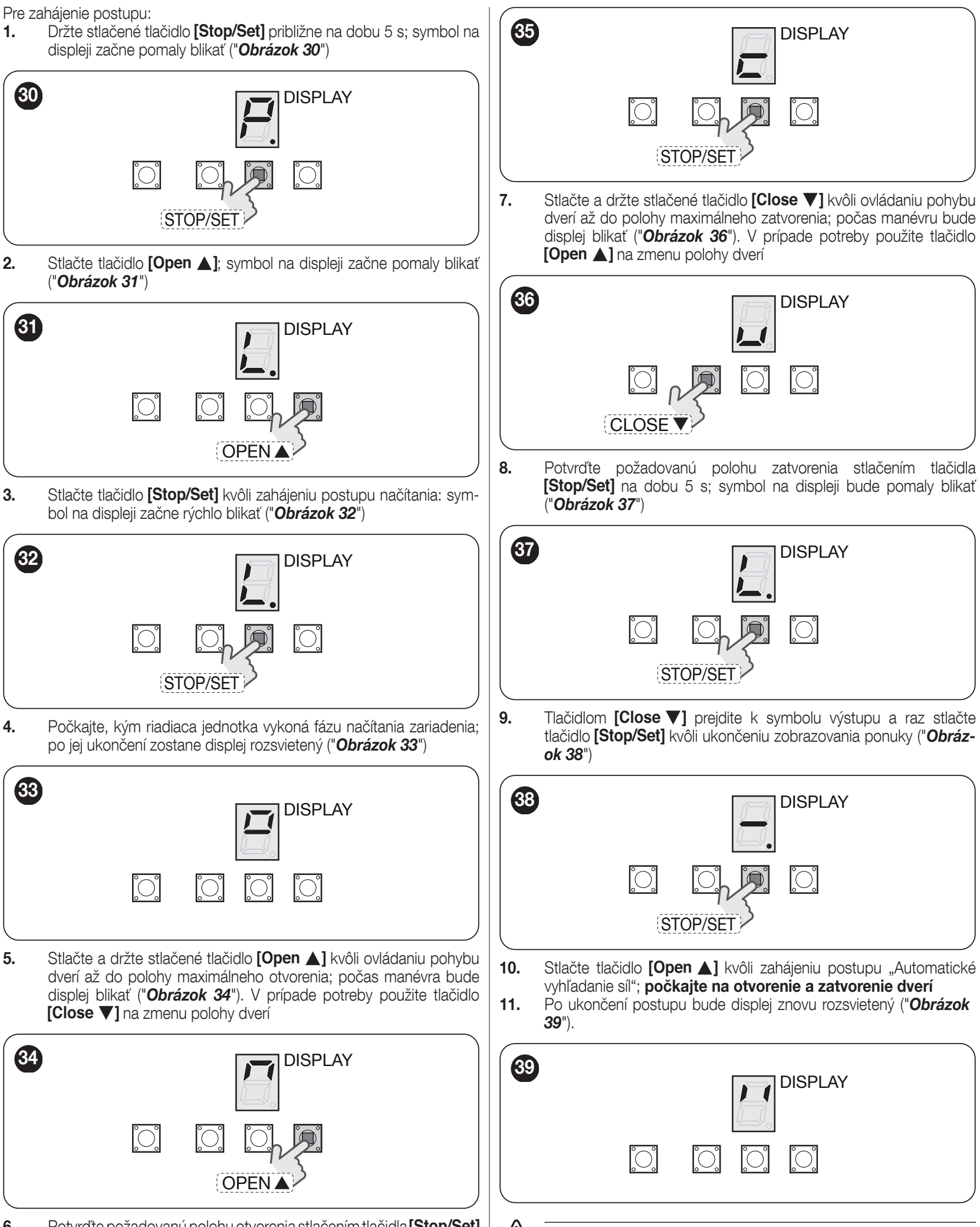

1. Programowanie urządzeń i położeń krańcowych
- Przytrzymaj STOP/SET przez około 5 s, aż symbol wejścia do menu zacznie powoli migać.
- Naciśnij OPEN, aby przejść do pozycji 1 – Wyszukiwanie urządzeń i położeń. Naciśnij STOP/SET, aby rozpocząć; wyświetlacz zacznie szybko migać.
- Poczekaj, aż rozpoznawanie urządzeń zostanie zakończone, a wyświetlacz będzie świecić światłem ciągłym.
- Przytrzymując OPEN, przesuń bramę do żądanego położenia otwartego. Za pomocą CLOSE można skorygować położenie. Zatwierdź, przytrzymując STOP/SET, aż pojawi się symbol położenia zamkniętego zgodny z rysunkiem; zwolnij przycisk.
- Przytrzymując CLOSE, przesuń bramę do żądanego położenia całkowitego zamknięcia. Za pomocą OPEN można skorygować położenie. Przytrzymaj STOP/SET przez 5 s; symbol będzie powoli migać.
- Przyciskiem CLOSE przejdź do symbolu wyjścia i zatwierdź przyciskiem STOP/SET. Naciśnij OPEN: brama otworzy się i zamknie podczas automatycznego programowania siły.
- Poczekaj na zakończenie. Wyświetlacz powinien świecić światłem ciągłym. Jeśli ponownie zacznie migać, usuń przyczynę i powtórz programowanie.
Ponowne programowanie po zmianie akcesoriów
Przejdź do pozycji instalacyjnej 1 zgodnie z menu. Przytrzymaj STOP/SET przez około 6 s; po rozpoznaniu urządzeń wyświetlacz zacznie powoli migać, wtedy zwolnij przycisk. Jeśli powolne miganie nie zostanie wznowione, odczekaj 15 s bez naciskania przycisków i powtórz procedurę. Zakończ, wybierając symbol wyjścia i naciskając STOP/SET. Po zmianie ponownie sprawdź działanie zabezpieczeń.
Zmiana kierunku obrotów przy montażu odwrotnym
- Odłącz zasilanie sieciowe i zasilanie awaryjne. Przytrzymaj STOP/SET i przywróć zasilanie.
- Zwolnij STOP/SET po 3 s od włączenia zasilania. Krótkim naciśnięciem STOP/SET wybierz kierunek: świeci oświetlenie wewnętrzne LC = kierunek odwrotny; nie świeci = kierunek standardowy.
- Aby zatwierdzić, odczekaj 3 s bez naciskania przycisków, a następnie ponownie zaprogramuj położenia.
Programowanie siły i pierwsza próba ruchu
Programowanie siły odbywa się podczas automatycznego manewru otwierania i zamykania ze zwiększoną siłą. Podczas tej czynności osoby i przedmioty muszą znajdować się poza obszarem ruchu bramy. Przy uruchomieniu za pomocą SbS lub radia oświetlenie wewnętrzne miga podczas programowania; przy uruchomieniu przyciskami na płycie sterującej nie zapala się. Po zmianie położeń, prędkości, kierunku lub odciążeniu mechanizmu należy ponownie zaprogramować siłę.
Jeśli pozycjonowanie zostanie przerwane przez STOP lub PHOTO, usuń przyczynę i kontynuuj za pomocą OPEN / CLOSE. Po usunięciu przyczyny przerwane programowanie siły wznowisz poleceniem ruchu.
Kontrola przed uruchomieniem
- Przy odblokowanym wózku sprawdź ręczne otwieranie i zamykanie na całej drodze ruchu: wymagana siła nie może przekraczać 225 N (około 23 kg siły, nie masy bramy). Następnie ponownie zablokuj wózek.
- Ponownie otwórz i zamknij bramę elektrycznie; powinna osiągnąć zapisane położenia bez zacinania się i odkształcania wsporników.
- Sprawdź zwalnianie przy położeniach krańcowych, poluzowanie paska po zatrzymaniu, ręczne odblokowanie i ponowne zablokowanie.
- Przerwij wiązkę każdej fotokomórki przy nadajniku TX, przy odbiorniku RX i pośrodku wiązki; sprawdź prawidłową reakcję zabezpieczającą. Sprawdź działanie wszystkich urządzeń STOP.
- Technik musi zmierzyć siły uderzenia i sprawdzić bezpieczeństwo całej bramy. Nie wolno maskować nieprawidłowego działania mechanizmu przez zwiększenie siły. Po zmianie siły ponownie wykonaj pomiar.
- Przekaż użytkownikowi instrukcje obsługi, odblokowywania i konserwacji. Przechodź przez bramę tylko wtedy, gdy jest całkowicie otwarta i zatrzymana.
Programowanie SPA600 za pomocą wyświetlacza
Ustawienia wprowadzaj przy nieruchomym silniku. Przyciski OPEN / CLOSE przewijają menu lub zmieniają wartość; STOP/SET wybiera i zatwierdza. Świecąca kropka odróżnia pozycję menu od jej wartości liczbowej. Podany niżej numer pozycji oznacza kolejność w menu, a nie wyświetlany symbol.
- Przytrzymaj STOP/SET przez około 5 s, aby otworzyć menu.
- Za pomocą OPEN / CLOSE wybierz funkcję zgodnie z symbolem na oryginalnym rysunku. Krótko naciśnij STOP/SET; wyświetli się aktualna wartość.
- OPEN / CLOSE zmienia wartość. STOP/SET zatwierdza wartość i powraca do menu.
- Wybierz symbol wyjścia poziomej kreski i zatwierdź przyciskiem STOP/SET. Wybranie symbolu wyjścia podczas zmiany wartości powoduje anulowanie zmiany.

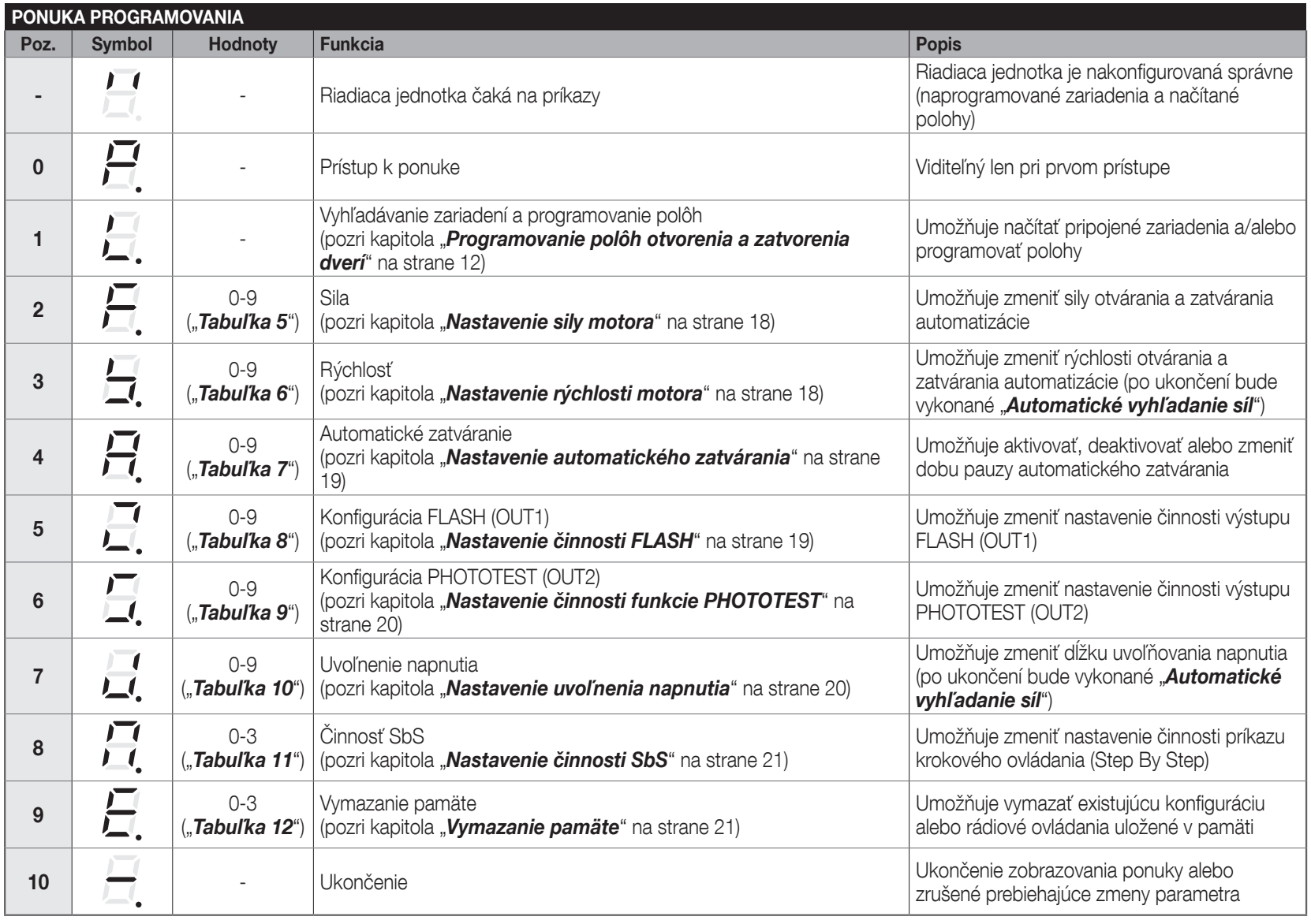

Pozycja 1 służy do programowania urządzeń i położeń, pozycja 9 do kasowania pamięci. Wartości fabryczne wyróżniono pogrubieniem.
| Pozycja – parametr i przeznaczenie | Wartości |
|---|---|
| 2 – Siła Zakres poziomów regulacji, nie wartość wyrażona w niutonach. | 0 – minimum 1–4 – rosnące poziomy 5 – wartość fabryczna 6–8 – rosnące poziomy 9 – maksimum |
| 3 – Prędkość Wartości oznaczają prędkość otwierania / zamykania w %. Po zmianie należy zaprogramować siłę. | 0 – 40 / 40 1 – 50 / 50 2 – 50 / 75 3 – 50 / 100 4 – 75 / 50 5 – 75 / 75 6 – 75 / 100 7 – 100 / 50 8 – 100 / 75 9 – 100 / 100 |
| 4 – Automatyczne zamykanie Czas oczekiwania po otwarciu przed automatycznym zamknięciem. | 0 – wyłączone 1 – 10 s 2 – 20 s 3 – 30 s 4 – 40 s 5 – 50 s 6 – 60 s 7 – 70 s 8 – 80 s 9 – 90 s |
| 5 – FLASH (OUT1) Funkcja musi odpowiadać rzeczywiście podłączonemu obciążeniu. Zamek/magnes wyłącznie odpowiedniego typu elektromagnetycznego. | 0 – lampa sygnalizacyjna, 12 V DC; dla ELDC maks. 200 mA 1 – stan bramy: wyjście aktywne podczas ruchu 2 – elektrozamek, impuls 3 s 3 – elektrozaczep podczas otwierania 4 – magnes aktywny przy zamkniętej bramie; przed otwarciem zwolnienie i opóźnienie 3 s 5 – oświetlenie podczas ruchu i przez 1 minutę po jego zakończeniu 6 – kanał radiowy 1 7 – kanał radiowy 2 8 – kanał radiowy 3 9 – kanał radiowy 4 Tryby 1–9: 24 V DC, maks. 10 W. Jeśli kanał 1–4 zostanie przypisany do wyjścia, silnik nie wykona przypisanego mu pierwotnie polecenia. |
| 6 – PHOTOTEST (OUT2) Podczas testowania należy przestrzegać limitu TX. Po przeprogramowaniu wyjście przestaje pełnić funkcję testu fotokomórek. | 0 – PHOTOTEST, maks. 15 mA 1 – stan bramy: wyjście aktywne podczas ruchu 2 – elektrozamek, impuls 3 s 3 – elektrozaczep podczas otwierania 4 – magnes aktywny przy zamkniętej bramie; przed otwarciem zwolnienie i opóźnienie 3 s 5 – oświetlenie podczas ruchu i przez 1 minutę po jego zakończeniu 6 – kanał radiowy 1 7 – kanał radiowy 2 8 – kanał radiowy 3 9 – kanał radiowy 4 Tryby 1–9: 24 V DC, maks. 3 W. Po wybraniu 0 ponownie zaprogramuj urządzenia. Kanał przypisany do wyjścia nie steruje silnikiem. |
| 7 – Odciążenie mechanizmu Krótki ruch w przeciwnym kierunku zwalnia naprężenie po zatrzymaniu. Nie chodzi o centymetry skoku. Po zmianie należy przeprowadzić uczenie siły. | 0 – wyłączone 1 – minimum 2 – wartość pośrednia 3 – wartość fabryczna 4 – wartość pośrednia 5 – wartość średnia 6–8 – wyższe wartości pośrednie 9 – maksimum |
| 8 – Sterowanie krok po kroku SbS Zmienia sekwencję działania przycisku i odpowiadającego mu polecenia radiowego. | 0 – otwieranie → stop → zamykanie → otwieranie 1 – otwieranie → stop → zamykanie → stop 2 – wejście wspólne: podczas otwierania polecenie nie powoduje zamknięcia; po całkowitym otwarciu kolejne polecenie powoduje zamknięcie 3 – otwieranie półautomatyczne, zamykanie podczas przytrzymywania przycisku |
Ustaw siłę tylko na poziom niezbędny do prawidłowego ruchu. Wysoki poziom nie może kompensować tarcia ani wadliwej sprężyny. Po ustawieniu sprawdź zabezpieczenie przed przeszkodą i siły uderzenia.
Piloty i parowanie
Odbiornik jest wbudowany. Kompatybilne piloty MYGO4, ON2E i INTI2 paruje się przyciskiem RADIO. Pamięć ma 90 miejsc: w trybie 1 jedno miejsce na cały nadajnik, w trybie 2 jedno miejsce na przycisk.
Tryb 1 – wszystkie przyciski
- Przytrzymaj RADIO, aż zaświeci się dioda LED LR, a następnie zwolnij przycisk.
- W ciągu 10 s przytrzymaj dowolny przycisk na pilocie jednokierunkowym. Po trzech długich mignięciach diody LR zwolnij przycisk.
- Kolejny nadajnik można zapisać w ciągu następnych 10 s. Krótkie naciśnięcie RADIO kończy odbieranie.
| Przycisk w trybie 1 | Polecenie |
|---|---|
| 1 | Sterowanie krok po kroku SbS |
| 2 | Częściowe otwieranie |
| 3 | Otwieranie |
| 4 | Zamykanie |
Tryb 2 – jeden przycisk
Naciśnij i zwolnij RADIO n razy, zgodnie z numerem polecenia. Dioda LED LR powtórzy tę liczbę. W ciągu 10 s zapisz wybrany przycisk pilota tak jak wyżej; aby zapisać kolejny przycisk, powtórz procedurę.
| Liczba naciśnięć RADIO | Polecenie |
|---|---|
| 1 | SbS |
| 2 | Częściowe otwieranie 1 |
| 3 | Otwieranie |
| 4 | Zamykanie |
| 5 | Oświetlenie – timer |
| 6 | Oświetlenie – włączanie/wyłączanie |
Dioda LR mignie 1 raz, jeśli pilot jest już zapisany, 6 razy w przypadku niekompatybilnego kodowania i 8 razy, gdy pamięć jest pełna.
Dodawanie pilota za pomocą już zapisanego
Procedurę wykonuj w zasięgu napędu i tylko przy włączonym trybie programowania. Nowy pilot przejmie przypisanie oryginalnego.
- Na nowym pilocie przytrzymaj wybrany przycisk co najmniej 8 s i zwolnij.
- Na oryginalnym pilocie trzy razy powoli naciśnij i zwolnij zaprogramowany przycisk.
- Na nowym pilocie raz naciśnij i zwolnij ten sam przycisk co w pierwszym kroku.
Kasowanie pamięci radiowej
Usuwa wszystkie zapisane piloty. Przytrzymaj RADIO także po zaświeceniu się i późniejszym zgaśnięciu diody LED LR. Podczas kolejnego mignięcia zwolnij dokładnie przy trzecim mignięciu. Pomyślne zakończenie zostanie potwierdzone pięcioma długimi mignięciami. Kasowanie pamięci radiowej to osobna czynność, inna niż reset sterowania.
Blokowanie lub odblokowywanie pamięci radiowej
- Odłącz zasilanie sieciowe i zapasowe. Przytrzymaj RADIO i przywróć zasilanie.
- Po 5 s dioda LR mignie powoli dwa razy. Zwolnij przycisk RADIO.
- W ciągu 5 s krótkimi naciśnięciami RADIO wybierz: zgaszona dioda LR = odblokowana pamięć; świecąca dioda LR = zablokowana pamięć.
- Po 5 s od ostatniego naciśnięcia dwa powolne mignięcia potwierdzą zakończenie.
Zablokowana pamięć uniemożliwia parowanie, kopiowanie i kasowanie pamięci radiowej; nie oznacza mechanicznego zablokowania bramy.
Kasowanie pamięci i przywracanie ustawień
W menu wybierz pozycję 9 – Kasowanie pamięci. Wybranie wartości uruchamia odpowiednie kasowanie; nie jest to jedynie wybór bez dalszych konsekwencji. Przed wykonaniem tej czynności zdecyduj, co chcesz zachować.
| Wartość | Co zostanie skasowane |
|---|---|
| 0 | Własne parametry zostaną przywrócone do ustawień fabrycznych; pozycje i piloty zostaną zachowane. |
| 1 | Konfiguracja, zaprogramowane urządzenia i pozycje; piloty zostaną zachowane. |
| 2 | Tylko piloty zapisane w pamięci radiowej. |
| 3 | Cała pamięć, w tym konfiguracja, pozycje i piloty. |
Po skasowaniu konfiguracji lub pozycji ponownie zaprogramuj bramę i wykonaj test. Po skasowaniu pamięci radiowej ponownie sparuj piloty.
Diagnostyka i usuwanie usterek
Wyświetlacz sygnalizuje kody E1–E8. Odpowiednia liczba krótkich mignięć może być sygnalizowana również przez lampę ostrzegawczą lub oświetlenie wewnętrzne; sekwencja powtarza się po 1 s przerwy.
| Sygnalizacja | Przyczyna i dalsze działanie |
|---|---|
| E1 / 1 mignięcie | Zamykanie / pozycja Programowanie pozycji nie zostało zakończone. Wykonaj programowanie pozycji. |
| E2 / 2 mignięcia | Fotokomórki Usuń przeszkodę, sprawdź ustawienie i podłączenie fotokomórek. Reakcja na przeszkodę jest prawidłowa. |
| E3 / 3 mignięcia | Ograniczenie siły Sprawdź ręcznie ruch bramy, sprężyny, przeszkody i tarcie. Nie zwiększaj automatycznie siły; sprawdź mechanikę i bezpieczeństwo. |
| E4 / 4 mignięcia | STOP Sprawdź urządzenie zabezpieczające STOP. |
| E5 / 5 mignięć | Pamięć parametrów Odczekaj co najmniej 30 s i spróbuj uruchomić bramę. Jeśli błąd nie ustąpi, zamów serwis. |
| E6 / 6 mignięć | Limit cykli pracy Odczekaj kilka minut, aż napęd ostygnie. Sprawdź obciążenie eksploatacyjne i opór bramy. |
| E7 / 7 mignięć | Wewnętrzny obwód elektryczny Odłącz wszystkie źródła zasilania na kilka sekund. Jeśli błąd nie ustąpi, serwis sprawdzi płytę sterującą i okablowanie silnika. |
| E8 / 8 mignięć | Ciągły sygnał sterujący Usuń przyczynę ciągłego sygnału sterującego, np. wciśnięty przycisk lub załączony przekaźnik; sprawdź SbS. |
| Dioda LED / objaw | Znaczenie i kontrola |
|---|---|
| OK – 1 zielone mignięcie/s | Prawidłowe działanie; dwa szybkie zielone mignięcia oznaczają zmianę stanu wejścia. |
| OK – zgaszona | Sprawdź zasilanie sieciowe i bezpieczniki. Przed wymianą bezpiecznika usuń przyczynę usterki. |
| STOP świeci / nie świeci | Świeci = brak aktywacji STOP; nie świeci = sprawdź urządzenie STOP. |
| Oświetlenie wewnętrzne miga | Automatyczne programowanie siły nie zostało jeszcze zakończone; zakończ programowanie. |
| Pilot świeci, brama nie reaguje | Sprawdź parowanie, kodowanie i stan pamięci radiowej. |
W przypadku usterki urządzenia zabezpieczającego nie używaj automatyki w zwykły sposób. Bezpiecznie odblokuj bramę i zamów naprawę. Bezpiecznik wymieniaj wyłącznie na typ o takich samych parametrach; nie naprawiaj go przez mostkowanie.
Akumulator awaryjny PS124
PS124 należy umieścić w przeznaczonej do tego przestrzeni napędu i podłączyć do odpowiedniego złącza zgodnie z instrukcją montażu w formacie PDF. Podłącz go dopiero po zakończeniu prac mechanicznych, podłączenia przewodów i programowania. Akumulator pozostaje źródłem napięcia także po odłączeniu zasilania sieciowego: przed rozpoczęciem prac odłącz zasilanie sieciowe i PS124. Liczba cykli pracy podczas awarii zasilania zależy od stanu akumulatora, temperatury i oporu bramy.
Odblokowywanie i obsługa ręczna
Odblokowuj tylko nieruchomą bramę. W przypadku uszkodzonej sprężyny lub niewyważenia odblokowana brama może opaść w niekontrolowany sposób; zabezpiecz ją i wezwij technika. Jeśli do garażu można dostać się wyłącznie przez tę bramę, należy wcześniej zaplanować sposób odblokowania jej od zewnątrz, odpowiedni dla danego typu bramy.
- Pociągnij za linkę odblokowującą A. Wózek zostanie odłączony i będzie można bezpiecznie przesuwać bramę ręcznie.
- Aby ponownie zabezpieczyć wózek, pociągnij linkę A zgodnie z drugim rysunkiem.
- Ręcznie przesuń bramę tak, aby dolna i górna część wózka ustawiły się w jednej linii i zazębiły. Przed wydaniem polecenia elektrycznego sprawdź, czy wózek jest zabezpieczony.
Konserwacja i bezpieczna obsługa
Kontrolę należy zaplanować najpóźniej co 6 miesięcy lub po 3 000 cyklach, w zależności od tego, co nastąpi wcześniej. Przed konserwacją odłącz wszystkie źródła zasilania. Sprawdź szynę, pasek, wózek, wsporniki, korozję, sprężyny i wyważenie bramy; wymień zużyte części. Po kontroli ponownie sprawdź działanie zabezpieczeń i siły.
Piloty przechowuj poza zasięgiem dzieci. Nie wchodź w obszar bramy podczas jej ruchu. W przypadku nietypowego hałasu, szarpania lub pogorszenia wyważenia zatrzymaj napęd i skorzystaj z serwisu. Elektronikę i akumulatory oddaj do odpowiedniego punktu zbiórki, nie wyrzucaj ich do odpadów zmieszanych.
Dane techniczne SPIDO600
| Parametr | Wartość |
|---|---|
| Zastosowanie | Napęd elektromechaniczny do bram garażowych w budynkach mieszkalnych. |
| Centrala sterująca | Wbudowana SPA600 z wyświetlaczem i funkcją PHOTOTEST. |
| Zasilanie sieciowe | 230 V AC ±10%, 50/60 Hz; przewód ochronny. |
| Silnik | 24 V DC; cały zestaw jest zasilany z sieci 230 V AC. |
| Maksymalna / minimalna siła | 600 / 300 N. |
| Moc znamionowa / maksymalna | 150 / 350 W. |
| Maksymalna prędkość | 0,20 m/s; rzeczywista prędkość zależy od ustawień i obciążenia. |
| Cykle/dzień | 40; należy również przestrzegać pozostałych limitów eksploatacyjnych. |
| Praca ciągła | Maksymalnie 4 minuty. |
| Stopień ochrony / temperatura | IP40; od −20 do +55 °C. |

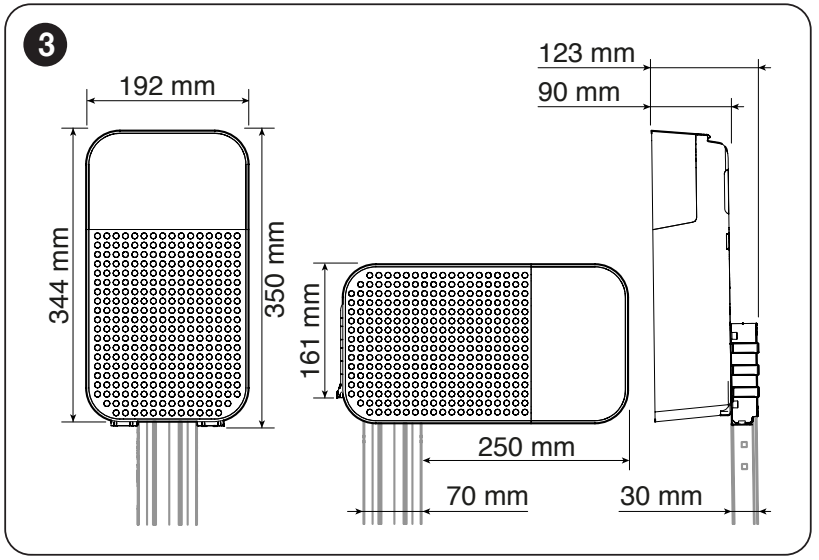

| Wymiary głowicy | 192 × 344 × 90 mm; szczegóły montażowe na rysunku. |
| Masa silnika | 3,8 kg; nie jest to masa całego zestawu. |
| Akcesoria pomocnicze | 24 V DC, tolerancja −30% / +50%, łącznie maks. 100 mA; biegunowość i zaciski. |
| Zasilanie awaryjne | PS124 – opcjonalne. |
| Oświetlenie | Wbudowane diody LED. |
Programowanie SPIDO600 – film
Instrukcja przedstawiona w filmie uzupełnia powyższe kroki; zawsze porównaj podłączenie z zaciskami na swojej płycie.
Ilustrowana instrukcja szybkiego montażu SPIDO600 (PDF). Pełne instrukcje dotyczące bezpieczeństwa i programowania znajdują się w poniższej instrukcji montażu.
Jak zamówić ten towar?
Wybierz najwygodniejszy sposób:
- zamówienie w sklepie internetowym: użyj przycisku kup, aby dodać towar do koszyka sklepu (przycisk kup znajdziesz tutaj w tabeli wariantów produktu).
- zamówienie przez e-mail: zamów pod adresem [email protected]
