Opis produktu NICE Spinbus SN6021 - samodzielny napęd do bram garażowych
Dostępny zamiennik!
Napęd Nice NICE Spinbus SN6021 został zastąpiony nowszym modelem NICE SPIDO 600.
Napęd NICE Spinbus SN6021 jest przeznaczony do segmentowych bram garażowych o powierzchni 10,5m2, lub wystających uchylnych bram garażowych o powierzchni 11,8m2, lub niewystających uchylnych bram garażowych do 9,3m2. Która jest która? Ma mechaniczny wyłącznik zatrzymania. Napęd jest nieodwracalny. Szczegółowe dane techniczne ». Pobierz instrukcję ».
(Czy ten napęd będzie odpowiedni dla mnie?)
Porównaj z innymi napędami:
| « Słabszy napęd | Mocniejszy napęd » |
|---|---|
| Nie. |
|
Ten produkt – samodzielny napęd do bramy garażowej NICE Spinbus SN6021 (nasz kod NICE-SN6021) zawiera:
- elektromechaniczny napęd NICE Spinbus SN6021 z centralą sterującą NICE SNA20R10 (wcześniej SNA2, ewentualnie SNA20). Napęd jest dostarczany bez odbiornika. Przy wymianie napędu można użyć dotychczasowego odbiornika wtykowego, w którym zapisane są piloty.
- instrukcja montażu
Korzystne cenowo zestawy zawierające napęd NICE Spinbus SN6021:
| Zestaw napędu z akcesoriami » |
|---|
|
Napęd Spinbus SN6021, centrala sterująca SNA2, odbiornik SMXI, pilot FLO2RE, szyna prowadząca SNA30. |
Napęd jest kompaktowy, bezpieczny i praktyczny, idealny do użytku prywatnego i firmowego. Wytrzymała plastikowa obudowa z wbudowanym oświetleniem.
Napęd nadaje się do automatyzacji bramy garażowej o powierzchni skrzydła 10,5m2 dla segmentowej bramy garażowej, 11,8m2 dla wystającej uchylnej bramy garażowej, lub 9,3m2 dla niewystającej uchylnej bramy garażowej. Rodzaje bram garażowych. Podane wartości obowiązują w warunkach określonych przez producenta, takich jak wpływ warunków atmosferycznych, różnice temperatur, sztywność bramy, a przede wszystkim jej lekki ruch. Nie zawsze można to osiągnąć lub na to wpłynąć, dlatego zalecamy, aby napęd NICE Spinbus SN6021 stosować do bram garażowych o parametrach wynoszących 80% tych wartości. Więcej informacji można znaleźć w rozdziale Dobór napędu .
Bardzo przyjazna dla użytkownika technologia BlueBUS umożliwia zasilanie i sterowanie maksymalnie 6 par fotokomórek za pomocą przewodu dwużyłowego. Napęd jest wyposażony również w bezpiecznik termiczny.
Regulowana prędkość,, siła i czas pauzy automatycznego zamykania napędu oraz inne ustawienia, zob. Programowanie.
Diagnostyka za pomocą lampy ostrzegawczej.
W przypadku awarii zasilania napęd można odblokować, a bramę przesuwać ręcznie. Do napędu można również podłączyć akumulator awaryjny NICE PS124, który w razie awarii zasilania umożliwi wykonanie kilku cykli.
Centrala sterująca napędu ma programowalne wejście, do którego można podłączyć lampę ostrzegawczą, sygnalizator otwartej bramy, zamek elektromechaniczny lub elektromagnetyczny.
Napęd NICE Spinbus SN6021 to napęd elektromechaniczny odpowiedni do warunków klimatycznych panujących na Słowacji, spełniający wszystkie europejskie normy bezpieczeństwa.
Akcesoria kompatybilne z napędem NICE Spinbus SN6021
Dodatkowo polecamy dokupić kompatybilne akcesoria opcjonalne lub wybrać jeden z gotowych zestawów w atrakcyjnej cenie:
| Co | Dlaczego | Typ |
|---|---|---|
| Lampa ostrzegawcza | Lampa sygnalizuje ruch bramy miganiem – sprawdzi się przy wyjazdach o ograniczonej widoczności. Ma też wbudowaną antenę, która zwiększa zasięg pilota. | |
| Fotokomórki | Podczas zamykania wykrywają przeszkodę i zatrzymują ruch bramy, dzięki czemu brama nie uderzy w samochód ani żadną osobę. | - MoonBUS (MOFB) |
| Nadajnik |
Do zdalnego sterowania bramą. |
- FloR (Flo2R-s, Flo4R-s) |
| Odbiornik | Niezbędny do zdalnego sterowania bramą. | - OXI - SMXI |
| Antena | Zwiększa zasięg pilota. | - wbudowana w lampę ostrzegawczą LUCYB, MLBT - sama antena ABFKIT, lub ABF |
| Klawiatura | Przyda się, jeśli zapomnisz pilota albo odwiedza Cię wiele pojazdów lub osób i nie chcesz każdemu dawać pilota ani otwierać bramy ręcznie. | - MOTXR |
Instrukcja napędu NICE Spinbus SN6021
Instrukcję napędu NICE Spinbus SN6021 można pobrać tutaj:
Instrukcja napędu NICE Spinbus SN6021
NICE Spinbus w skrócie
NICE Spinbus to rodzina nieodwracalnych elektromechanicznych napędów do bram garażowych. Są dostarczane z centralą sterującą SNA2. Kompatybilne centrale sterujące to SNA2, lub SNA20. Centrale sterujące są wyposażone w złącze SM do odbiorniki sygnału radiowego NICE SMXI, ewentualnie NICE OXI. Podłączenie elektryczne urządzeń zewnętrznych (fotokomórki, lampa ostrzegawcza, itp.) w rodzinie NICE Spinbus napędów do bram garażowych zostało uproszczone dzięki zastosowaniu technologii BlueBUS, która umożliwia podłączenie kilku urządzeń do wspólnego złącza za pomocą jednego kabla dwużyłowego, bez konieczności zachowania biegunowości. Automatyczne sterowanie wymaga zasilania, ale w razie awarii zasilania można oczywiście odblokować silnik przekładniowy i obsługiwać bramę ręcznie. Można również dokupić opcjonalny akumulator awaryjny NICE PS124, który umożliwia sterowanie ruchem bramy również podczas przerwy w dostawie prądu.
Dobór napędu – czy napęd NICE Spinbus SN6021 odpowiedni do mojej bramy?
Każda brama ma swój system konstrukcyjny (segmentowa, uchylna, ...) i powierzchnię a każdy napęd ma swoje ograniczenia. Na rynku dostępne są powszechnie następujące rodzaje bram:
| Segmentowa brama garażowa | Niewystająca uchylna brama garażowa * |
|---|---|
 |
 |
| Wystająca uchylna brama garażowa | |
| bez sprężyn* | ze sprężynami |
 |
 |
* Do automatyzacji niewystającej bramy uchylnej oraz wystającej bramy uchylnej bez sprężyn należy zamontować na bramie ramię wahliwe NICE SPA5.
Napęd NICE Spinbus SN6021 po dobraniu odpowiednich akcesoriów nadaje się do bram o następujących powierzchniach i wymiarach skrzydeł:
| Segmentowa | Uchylna wystająca |
Uchylna niewystająca |
|
|---|---|---|---|
| maks. 10,5m2 | maks. 11,8m2 | maks. 9,3m2 | |
| Szyna prowadząca 3m |
2,4m × 4,4m |
2,8m × 4,2m |
2,2m × 4,2m |
| Szyna prowadząca 4m | 3,4m × 3,1m | 3,5m × 3,4m | 3,2m × 2,9m |
Zasadniczo wymiary skrzydła określają maksymalną liczbę cykli na godzinę, a także liczbę następujących po sobie cykli, czyli precyzują, jak długo napęd może pracować. Większa siła (ciężar) dodatkowo zmniejsza liczbę tych cykli w ujęciu procentowym, ze względu na większe obciążenie napędu, a także określa maksymalną dopuszczalną prędkość przy danym obciążeniu. Napęd jest wyposażony w urządzenie (zabezpieczenie termiczne), które mierzy zarówno temperaturę silnika, jak i temperaturę otoczenia, a następnie odpowiednio zmniejsza liczbę możliwych cykli:
| Liczba cykli/godzinę Liczba kolejnych cykli |
Siła potrzebna do podniesienia skrzydła* | |||
| Do 250N | 250–400N | 400–500N | ||
|---|---|---|---|---|
|
W
|
Do 2m |
20 |
14 |
5 |
| 2–2,5m | 15 7 |
10 5 |
4 2 |
|
| 2,5–3m | 12 5 |
8 4 |
3 1 |
|
| 3–3,5m | 10 4 |
7 3 |
2 1 |
|
* 1Kg=9,81N, czyli siłę potrzebną do podniesienia skrzydła można po podzieleniu przez 9,81 wyrazić również w kilogramach. Np. 500N to około 51Kg.
Montaż napędu NICE Spinbus SN6021
Sposób montażu napędu różni się w zależności od sytuacji montażowej. Do bramy o wysokości do 2,5 m stosuje się szynę prowadzącą o długości 3m, a do bramy o wysokości do 3,5m — szynę prowadzącą o długości 4m. Szynę prowadzącą można również zamontować na wspornikach przymocowanych do sufitu lub przymocować ją bezpośrednio do sufitu za pomocą uchwytów NICE SNA16.
Okablowanie

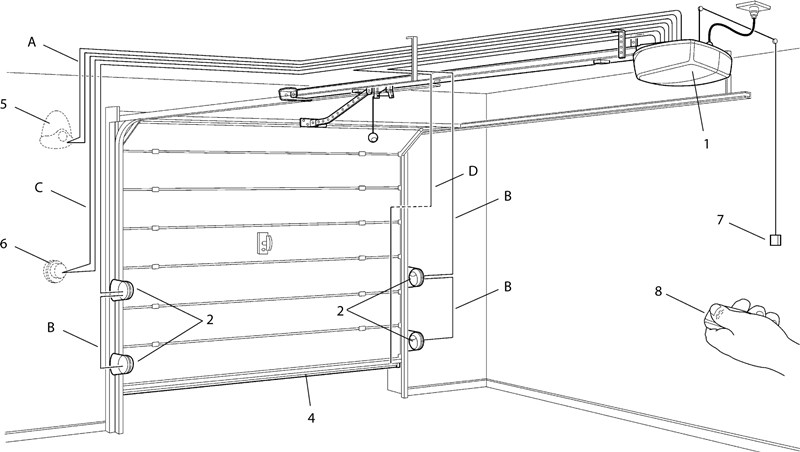

Typowa (opcjonalna) sytuacja podłączenia napędu z akcesoriami wygląda dla poszczególnych rodzajów bram następująco:

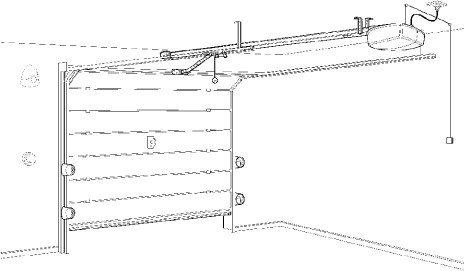

| Segmentowa brama garażowa | |
|---|---|
 |
|

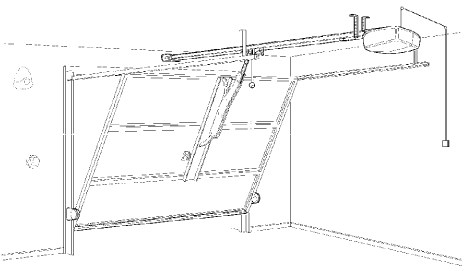

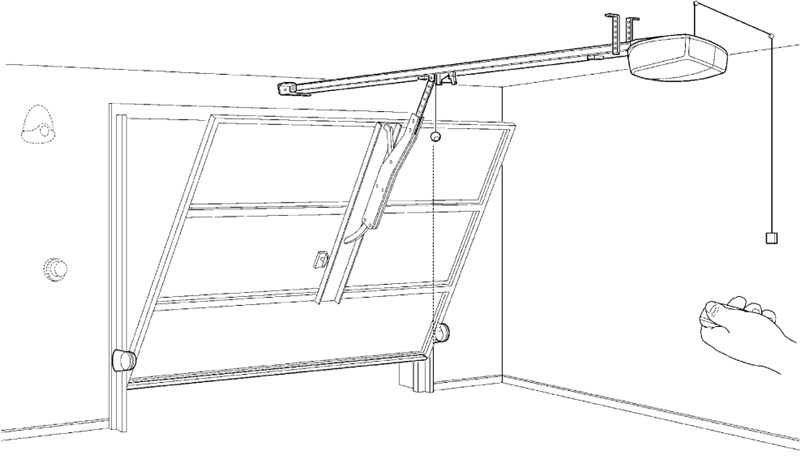

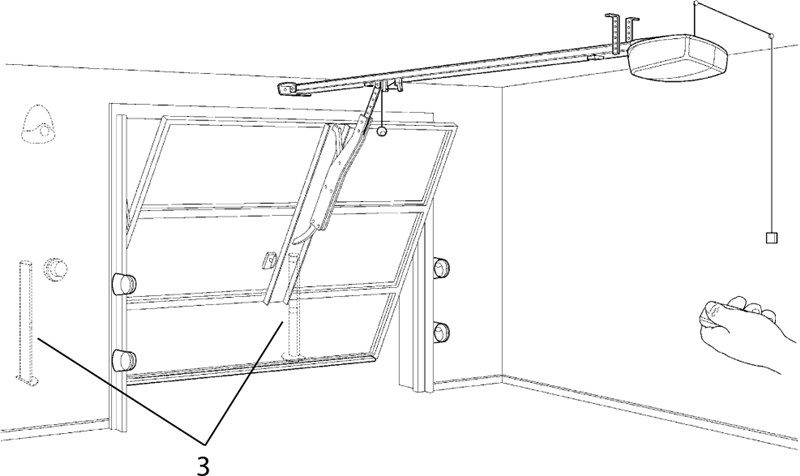

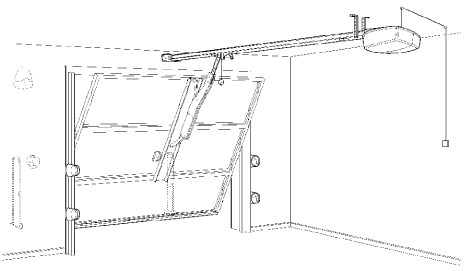

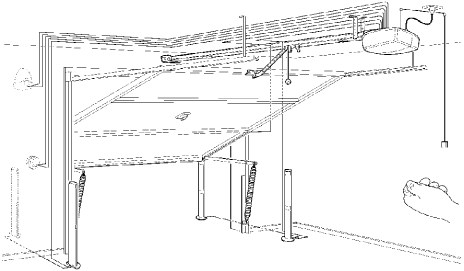

| Uchylna brama garażowa wystająca* | Uchylna brama garażowa niewystająca* |
 |
 |
* Do automatyzacji niewystającej bramy uchylnej oraz wystającej bramy uchylnej bez sprężyn należy zamontować na bramie ramię wahliwe NICE SPA5.
Lista akcesoriów
|
|
Lista przewodów
| Przeznaczenie | Typ | Maks. długość |
|---|---|---|
| A. Lampa ostrzegawcza z anteną |
2×0,5mm2 |
20m 20m (zalecane mniej niż 5m) |
| B. Fotokomórki | 2×0,5mm2 | 30m, powyżej 30m 2×1mm2 |
| C. Przełącznik kluczowy | 4×0,5mm2 | 50m (lub 2 szt. 2×0,5mm2) |
| D. Krawędź bezpieczeństwa | 2×0,5mm2 | 30m |
Montaż napędu NICE Spinbus SN6021
Sam montaż mechaniczny napędu składa się z trzech etapów:
- Wymagania przed montażem
- Montaż szyny prowadzącej
- Mocowanie napędu do zmontowanej szyny
- Mocowanie szyny z napędem do sufitu
0. Wymagania przed montażem

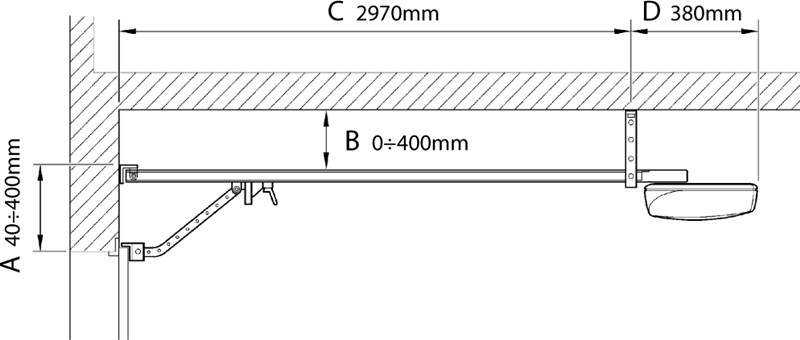

I. Montaż napędu wymaga odpowiedniej ilości miejsca, przede wszystkim na szynę prowadzącą. Należy zapewnić:
- wystarczającą długość garażu (C+D) na zamontowanie napędu (ok. 3,5m dla szyny 3m, ok. 4,5 dla szyny 4m),
- odległość górnego punktu bramy od sufitu (A) powinna wynosić co najmniej 4cm i maksymalnie 40cm
- maksymalna odległość szyny prowadzącej od sufitu (B) powinna wynosić 40cm (mniejsza odległość nie przeszkadza, możliwy jest nawet montaż bezpośrednio do sufitu).
Dla lepszego zobrazowania zobacz rysunek:

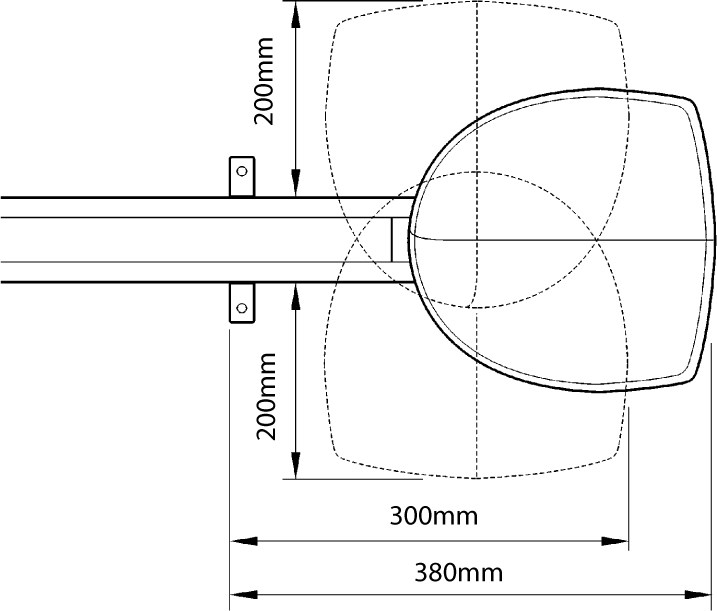

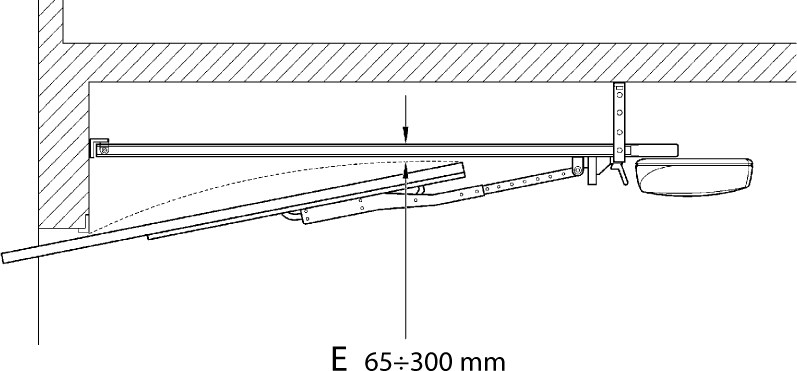

| II. Należy również zapewnić miejsce na sam korpus napędu: | III. W przypadku uchylnej bramy garażowej podczas otwierania różnica między dolną częścią szyny prowadzącej a najwyższym punktem skrzydła (E) musi wynosić co najmniej 6,5cm, a maksymalnie 30cm: |
 |
 |
Uwaga: Jeśli powyższe warunki nie są spełnione, nie można zamontować napędu NICE Spinbus SN6021 lub należy opracować alternatywny sposób mocowania.
1. Montaż szyny prowadzącej
Zapoznaj się z instrukcją montażu posiadanej szyny:
| NICE SNA3X (3x1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|

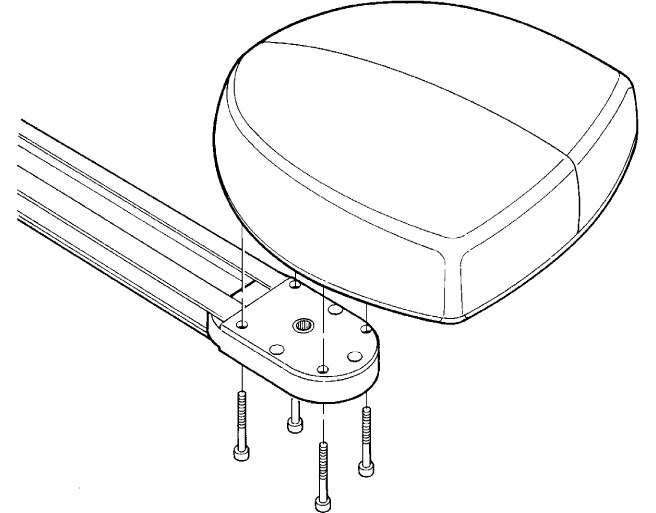

2. Mocowanie napędu do zmontowanej szyny

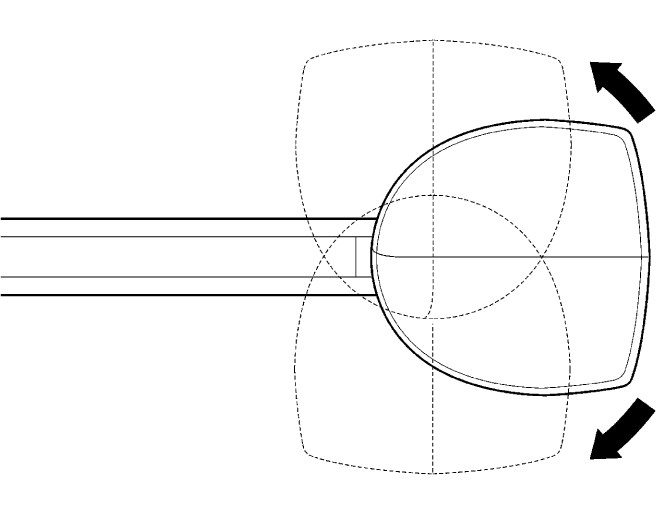

| 1. Napęd można zamocować na trzy sposoby, w zależności od tego, które umiejscowienie pasuje do dostępnej przestrzeni. | 2. Przymocuj napęd do głowicy przenoszącej jego ruch obrotowy za pomocą czterech dołączonych śrub 6,3x38 |
|---|---|
 |
 |

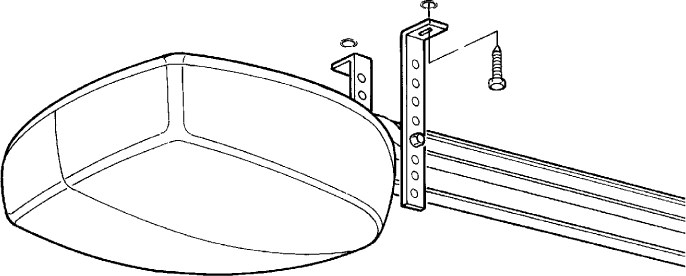

3. Mocowanie szyny z napędem do sufitu

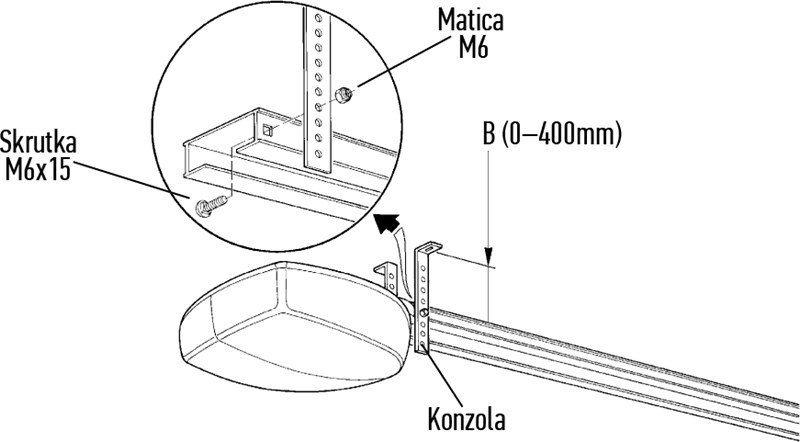

Na podstawie zmierzonych wartości odległości szyny od sufitu i górnej krawędzi bramy wyznacz dwa otwory montażowe dokładnie na środku bramy. W zależności od rodzaju bramy można zamocować przedni uchwyt:

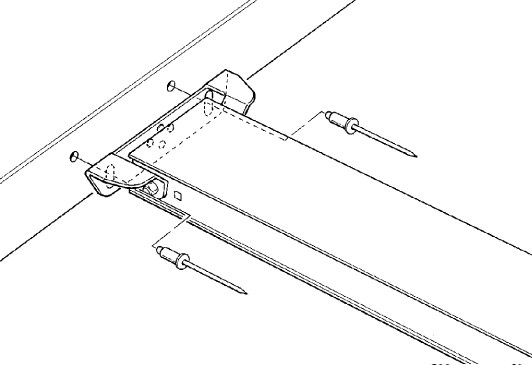

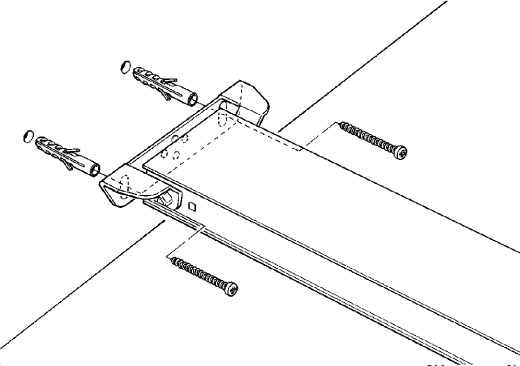

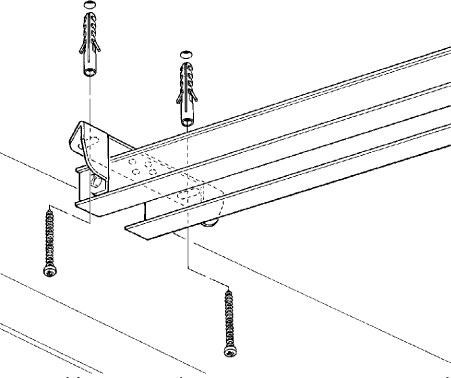

| Do profilu można użyć nitów | Do ściany można użyć kołków rozporowych i wkrętów | Jeśli warunki na to pozwalają, można przymocować szynę bezpośrednio do sufitu |
|---|---|---|
 |
 |
 |

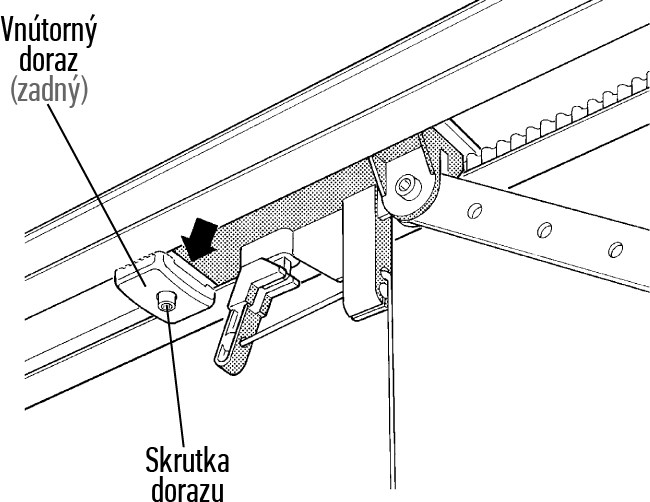

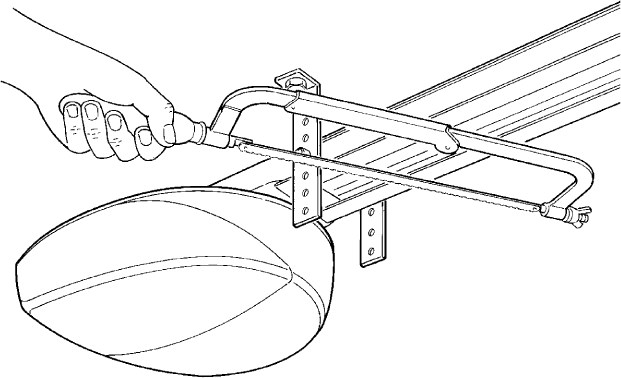

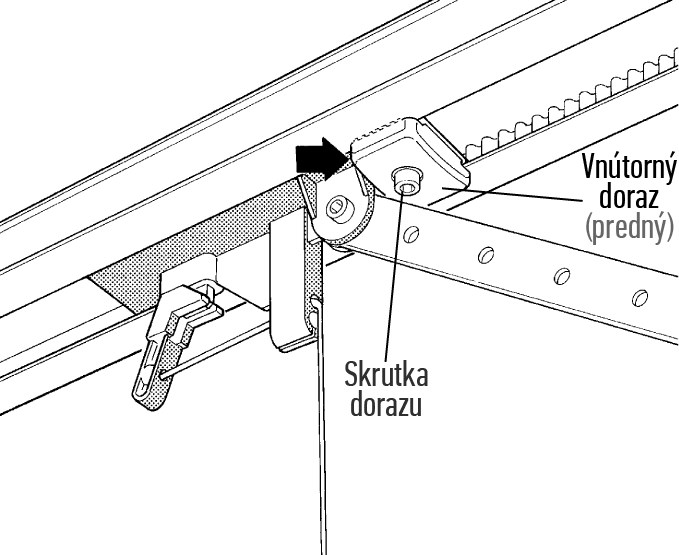

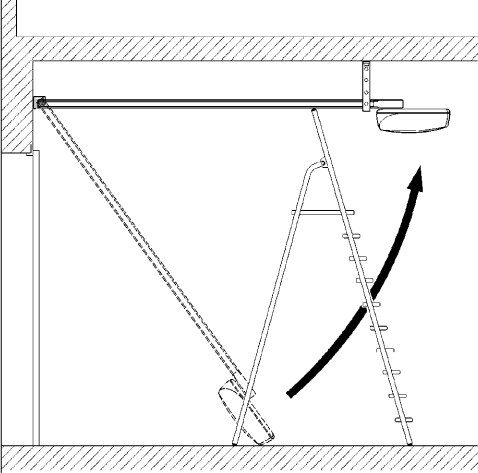

Po wywierceniu otworów montażowych zamocuj przedni uchwyt, pozostawiając drugi koniec szyny z napędem na podłodze, a następnie wykonaj kolejne czynności:
Programowanie napędu

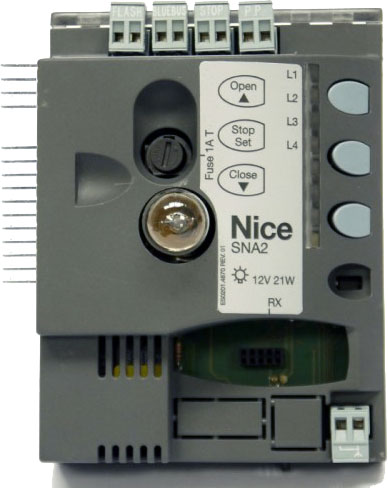

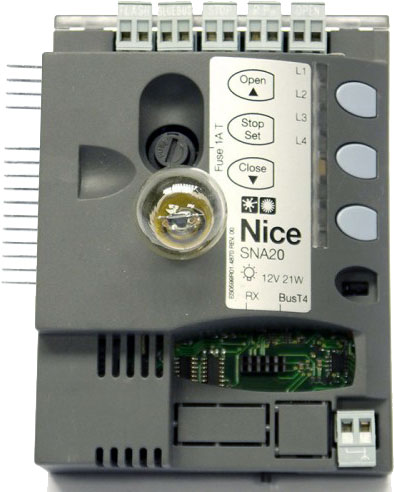

Sposób programowania napędu zależy od dostarczonej centrali sterującej. Z napędem NICE Spinbus SN6021 współpracują następujące centrale sterujące:
| SNA2 | SNA20 |
|---|---|
|
|
|
|
Tak samo jak w przypadku SNA2, z tą różnicą, że można:
|
Odblokowanie napędu NICE Spinbus SN6021

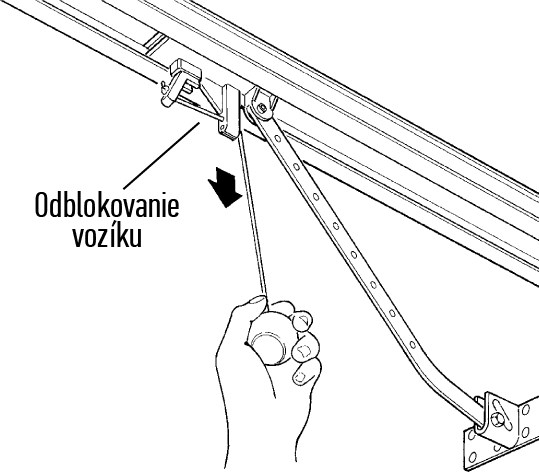

W przypadku awarii zasilania nie będzie można sterować bramą za pomocą pilota. Dlatego można odblokować napęd za pomocą dźwigni odblokowującej i poruszać bramą ręcznie:

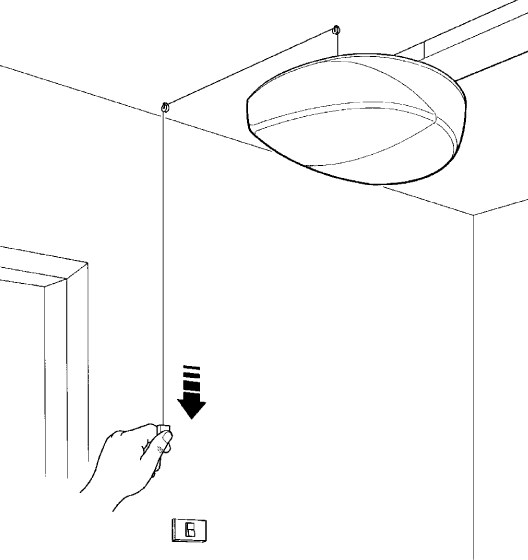

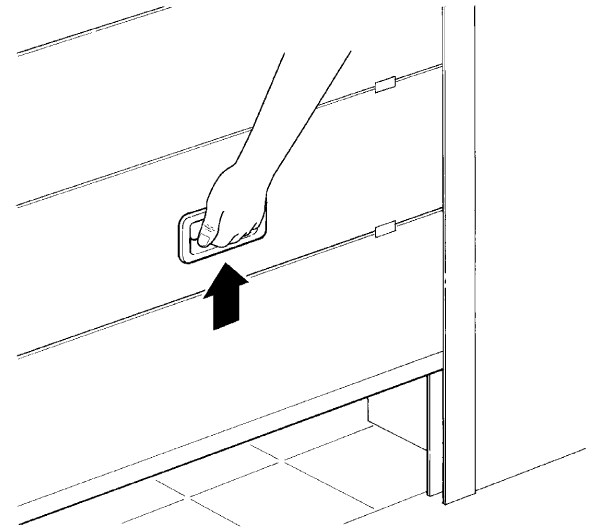

| 1. Pociągnij dźwignię zwalniającą wózka. | 2. Porusz skrzydłem bramy |
|---|---|
 |
 |
Wymiana żarówki w napędzie NICE Spinbus SN6021
Przed wymianą odłącz napęd od zasilania i wykonaj następujące czynności:

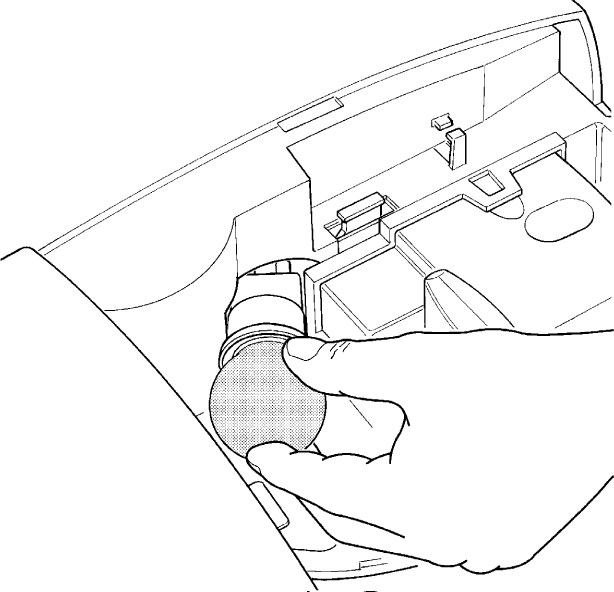

| 1. Dociśnij białą osłonę i obróć ją | 2. Wykręć starą żarówkę. Następnie wkręć nową żarówkę 230V 60W z gwintem E27. |
|---|---|
 |
 |
Dane techniczne napędu NICE Spinbus SN6021
| Model | NICE Spinbus SN6021 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Oznaczenie typu | Elektromechaniczny motoreduktor do automatycznej obsługi bram garażowych w obiektach prywatnych. Dostarczany z centralą sterującą SNA2. Odpowiednia centrala sterująca to SNA2, lub SNA20. | ||||||||||
| Koło zębate | Średnica: 9,5mm Liczba zębów: 28 Kompatybilne z szynami: SNA3X, SNA30, SNA6 |
||||||||||
| Moment obrotowy [Siła] |
11,7Nm [650N] – niezbędna do ruszenia skrzydła |
||||||||||
| Moment nominalny [Siła nominalna] |
5,85Nm [345N] – niezbędna do utrzymania skrzydła w ruchu |
||||||||||
| Prędkość | 0,20 m/s | ||||||||||
| Prędkość nominalna | 0,08 m/s | ||||||||||
| Limit kolejnych cykli | 50 cykli/dzień (centrala sterująca ogranicza ich liczbę zgodnie z ograniczeniami, patrz Dobór napędu) | ||||||||||
| Limit czasu pracy | 3 minuty (centrala sterująca ogranicza czas zgodnie z ograniczeniami, patrz Dobór napędu) | ||||||||||
| Zasilanie | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Pobór mocy |
270W | ||||||||||
| Klasa izolacji | 1 – wymagane uziemienie | ||||||||||
| Zasilanie awaryjne | możliwość dokupienia i montażu akumulatora awaryjnego NICE PS124 | ||||||||||
| Oświetlenie | Żarówka 12V 21W, złącze BA15 | ||||||||||
| Wyjście do lampy sygnalizacyjnej |
W zależności od zaprogramowanego wyjścia:
|
||||||||||
| Wyjście BlueBUS | jedno wyjście dla 2 urządzeń BlueBUS | ||||||||||
| Wejście STOP | dla styków normalnie otwartych, normalnie zamkniętych oraz urządzeń o stałej rezystancji 8,2KΩ | ||||||||||
| Wejście STEP-BY-STEP (P.P., sterowanie krokowe) | normalnie otwarte (zwarcie wywołuje polecenie „Sterowanie krokowe") | ||||||||||
| Odbiornik radiowy | bez odbiornika, złącze „SM” do odbiorników NICE SMXI, NICE OXI itp. | ||||||||||
| Wejście antenowe | 52Ω dla kabla koncentrycznego RG-58 (lub podobnego) | ||||||||||
| Funkcje programowania | 4 funkcje włączania/wyłączania (Programowanie poziomu I.) 4 regulowane funkcje (Programowanie poziomu II.) |
||||||||||
| Funkcje autodiagnostyki |
|
||||||||||
| Temperatura pracy | -20°C do +50°C | ||||||||||
| Użytkowanie w środowisku słonym, kwaśnym i potencjalnie wybuchowym | nie | ||||||||||
| Stopień ochrony | IP40 – do użytku wewnątrz pomieszczeń lub na zewnątrz w dobrze osłoniętym miejscu | ||||||||||
| Wymiary | 311×327×105 (szer.×dł.×wys.) | ||||||||||
| Masa | 3,6kg |
