NICE Sumo SU2000 – napęd do bramy segmentowej/podwieszanej do 35 m²
| Dostępność produktu: | do 3 dni | Towar standardowo wysyłamy w ciągu 3 dni. |
|---|
do 3 dni
2 503,69 zł z VAT
| Masa |
|---|
| 10 kg |
Opis produktu NICE Sumo SU2000 – napęd do bramy segmentowej/podwieszanej do 35 m²
Napęd NICE SUMO SU2000 to napęd wałowy do segmentowych bram garażowych lub podwieszanych bram przesuwnych, także z dwoma przeciwbieżnymi skrzydłami. Ma silnik 24 V DC, enkoder magnetyczny, moment obrotowy 120 Nm i prędkość do 16 obr./min. Maksymalna powierzchnia bramy segmentowej wynosi 35 m².
SU2000 nie zawiera centrali sterującej. Do wyważonej bramy segmentowej należy osobno dokupić NICE DPRO924, która zasila silnik i steruje akcesoriami. Podwieszana brama przesuwna wymaga osobno dobranego, odpowiedniego sterowania; DPRO924 jest przeznaczona do wyważonych bram segmentowych. Zasilanie 230 V AC podłącza się do centrali, a nie bezpośrednio do silnika. Napęd jest samohamowny i odblokowuje się go ręcznie za pomocą linki.
| Szybka nawigacja | |
|---|---|
| Dobór napędu | Akcesoria |
| Zawartość opakowania | Montaż |
| Odblokowanie | Podłączenie |
| Pierwsze uruchomienie | Ustawienia |
| Piloty | Diagnostyka |
| Reset | Konserwacja |
| Parametry | Instrukcja PDF |
Centrala sterująca i akcesoria
Poniższy sposób podłączenia i konfiguracji dotyczy wyważonej bramy segmentowej z napędem SU2000, centralą DPRO924 i enkoderem inkrementalnym. W przypadku starszej, zamontowanej centrali A924 użyj jej własnych zacisków i instrukcji; tych central nie można podłączyć zamiennie.
| Co | Dlaczego | Typ |
|---|---|---|
| Centrala sterująca | Do wyważonej bramy segmentowej; podłączenie i zabezpieczenie zależne od trybu pracy. | NICE DPRO924 |
| Fotokomórki | Klasyczne wyjście przekaźnikowe NC, podłączenie Phototest. | NICE EPM |
| Lampa sygnalizacyjna | Samodzielnie migająca lampa 24 V podłączana do OUT1. | NICE ELDC |
| Radio i pilot | Gniazdo SM, dobór i parowanie. | NICE OXIBD + NICE MYGO4 |
| Akumulator awaryjny | Zasilanie awaryjne centrali DPRO924 po zaprogramowaniu. | NICE PS224 |
| Przekładnia montażowa | Adapter bezpośredni lub łańcuch, zależnie od sposobu montażu. | NICE CRA9 / NICE CRA1, NICE CRA6, NICE CRA7, NICE CRA8 |
DPRO924 nie ma magistrali BlueBUS: EPMB nie są bezpośrednim zamiennikiem przekaźnikowych fotokomórek EPM. Akumulator PS124 stosowany w napędach SOON nie jest akumulatorem awaryjnym do DPRO924.
Wyposażenie zabezpieczające zależnie od trybu pracy DPRO924
| Tryb | Wymagane zabezpieczenie |
|---|---|
| Sterowanie wymagające przytrzymania przycisku | Sterowanie musi znajdować się w zasięgu wzroku bramy. Jeśli jest dostępne dla osób postronnych, zabezpiecz je przed nieuprawnionym użyciem, na przykład za pomocą przełącznika kluczykowego. |
| Praca półautomatyczna | Aktywna krawędź bezpieczeństwa ograniczająca siły, podłączona do wejścia bezpieczeństwa. |
| Automatyczne zamykanie | Aktywna krawędź bezpieczeństwa ograniczająca siły oraz co najmniej jedna para fotokomórek. |
Samo zaprogramowanie urządzeń ani ustawienie czułości nie zastępuje elementów zabezpieczających ani prób bezpieczeństwa.
Kiedy wybrać SUMO SU2000
SU2000 sprawdzi się w przypadku większych, mechanicznie wyważonych bram użytkowanych w obiektach komercyjnych i przemysłowych. Dobór zależy od oporów ruchu, bębnów, wału, przekładni oraz wymaganej liczby cykli.
| Warunek | Co oznacza |
|---|---|
| Powierzchnia do 35 m² | Górny limit dla bramy sekcyjnej; nie określa automatycznie masy ani długości skrzydła podwieszanego. |
| Moment obrotowy 120 Nm | Należy ocenić wymagany moment obrotowy na wale całej bramy, także podczas rozruchu. |
| Prędkość obrotowa 7,5–16/min | Zakres prędkości obrotowej silnika; prędkość bramy zależy od bębna i ewentualnej redukcji. |
| Cykl pracy 50% | Nie oznacza to pracy ciągłej bez przerw ani uniwersalnej liczby cykli na godzinę. |
| Stopień ochrony IP44 | Należy chronić silnik przed zalaniem i nieodpowiednimi warunkami; stopień ochrony osobnego sterownika DPRO924 wynosi IP55 przy prawidłowo zamkniętej obudowie. |
Napęd SU2000 i osobna centrala sterująca

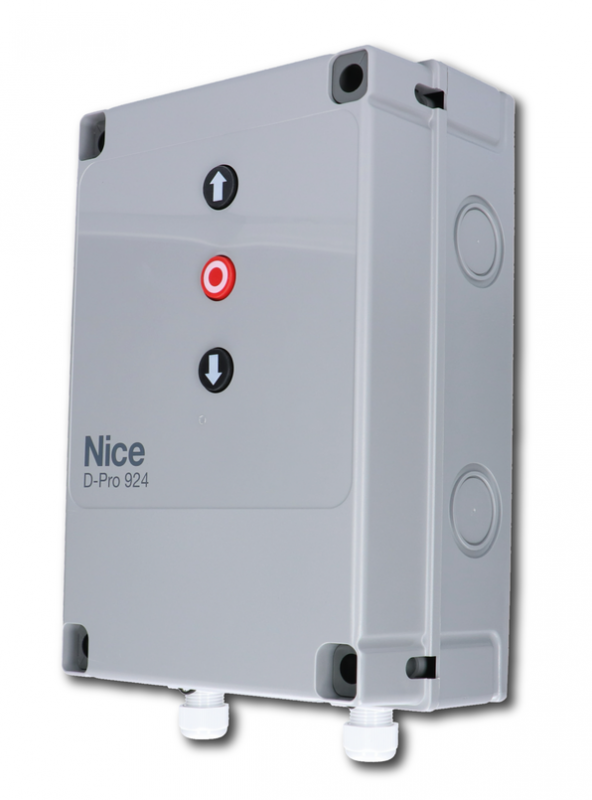

| SUMO SU2000 | DPRO924 |
|---|---|
NICE SU2000 Do 35 m², 120 Nm; sterownik należy kupić osobno. | NICE DPRO924 Sterowanie silnikiem SUMO 24 V do wyważonych bram sekcyjnych; fotokomórki przekaźnikowe. |
Zawartość zestawu SUMO SU2000
Samodzielny silnik z enkoderem, wspornik mocujący, klin łączący, elementy montażowe oraz linkowe odblokowanie z elementem sterującym. DPRO924, radioodbiornik, fotokomórki i przekładnia łańcuchowa nie wchodzą automatycznie w skład silnika.
Montaż napędu
Montaż, podłączenie elektryczne i testy powinien przeprowadzić wykwalifikowany technik. Przed przystąpieniem do prac odłączyć zasilanie sieciowe i akumulator zapasowy. Brama musi być mechanicznie bezpieczna, prawidłowo wyważona, a jej prowadnice i ograniczniki muszą działać prawidłowo. W przypadku bramy sekcyjnej należy również sprawdzić sprężyny i liny nośne. Napęd nie naprawi bramy, która porusza się z oporem.
Montaż bezpośrednio na wale

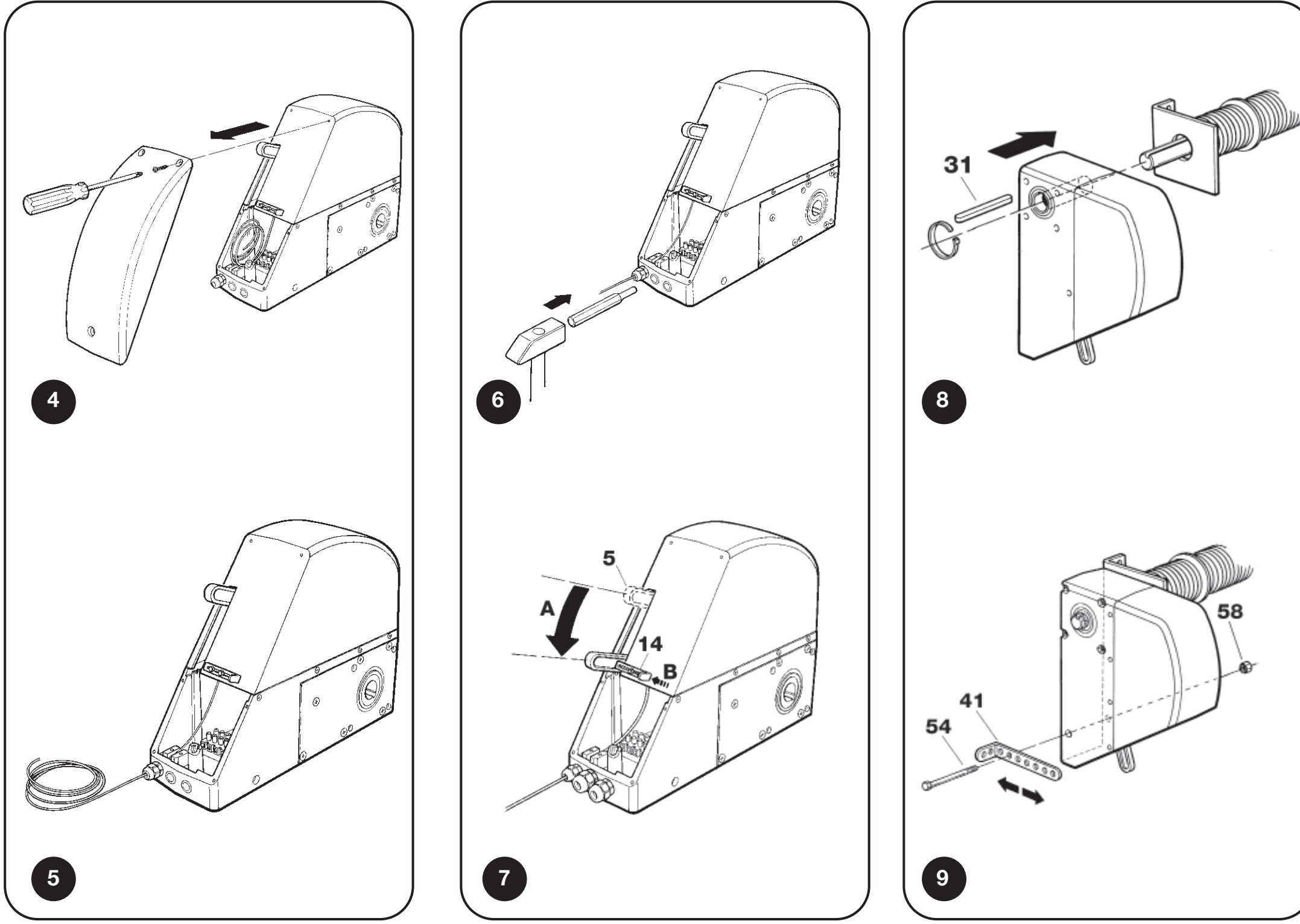

Napęd NICE SUMO SU2000 montuje się bezpośrednio na wale bramy sekcyjnej Ø 25,4 mm. Do wałów Ø 31,75 / 35 / 40 mm służy NICE CRA9. Wspornik mocujący wchodzi w skład zestawu; kotwy ścienne należy dobrać do podłoża. Średnica otworu w silniku Ø 25,5 mm nie oznacza innej zalecanej średnicy wału.
- Zdjąć osłonę, przygotować przepusty kablowe i podczas montażu przytrzymać dźwignię odblokowującą; zablokować ją w pozycji montażowej, jak pokazano na rysunku.
- Nasunąć silnik na wał, tak aby rowki były wyrównane. Włożyć klin łączący i zabezpieczyć go przed wysunięciem odpowiednią tuleją.
- Przykręcić wspornik do napędu i przymocować go do ściany tak, aby napęd był ustawiony równolegle do ściany.
- Zwolnić montażową blokadę dźwigni odblokowującej, ustawić ją z powrotem w pozycji roboczej oraz sprawdzić osłonę i mechanizm odblokowujący.
W przypadku konstrukcji stalowej użyć śrub M8 klasy 6.8 lub A2-50. Mocowanie do innego podłoża musi bezpiecznie wytrzymać siłę rozciągającą 1 000 N; rodzaj kotwy monter dobiera do konstrukcji.
SUMO: przepusty kablowe, montażowe położenie dźwigni odblokowującej, klin i wspornik
Montaż poza wałem z użyciem łańcucha
Gdy brakuje miejsca na montaż bezpośredni, stosuje się wał z kołem zębatym 18-zębowym NICE CRA1 w napędzie oraz koło na wale bramy. Przekładnię łączy łańcuch 1/2″ × 5/16″ NICE CRA3 (1 m) lub NICE CRA4 (5 m), ze złączką NICE CRA2. Do mocowania napędu poza osią służą wsporniki NICE CRA8.
| Przekładnia | Elementy i rezultat |
|---|---|
| 1 : 1 | NICE CRA1 + NICE CRA7 (18 / 18 zębów). Bez redukcji prędkości obrotowej. |
| 1 : 2 | NICE CRA1 + NICE CRA6 (18 / 36 zębów). Wał bramy obraca się wolniej; należy ocenić przenoszony moment obrotowy i konstrukcję bramy. |
Koła zębate muszą leżeć w jednej płaszczyźnie, łańcuch musi być prawidłowo napięty i zabezpieczony przed pochwyceniem dłoni lub odzieży. Zmiana przełożenia nie zmienia automatycznie dopuszczalnej powierzchni bramy. Wymiary, wyważenie, skok i cała konstrukcja są oceniane łącznie.
Łańcuch należy umieścić co najmniej 2,4 m nad podłogą i poza zasięgiem; jeśli to niemożliwe, należy zastosować osłonę. Ugięcie wału, na którym osadzone jest koło zębate, przy obciążeniu 4 000 N nie może przekraczać 2 mm.

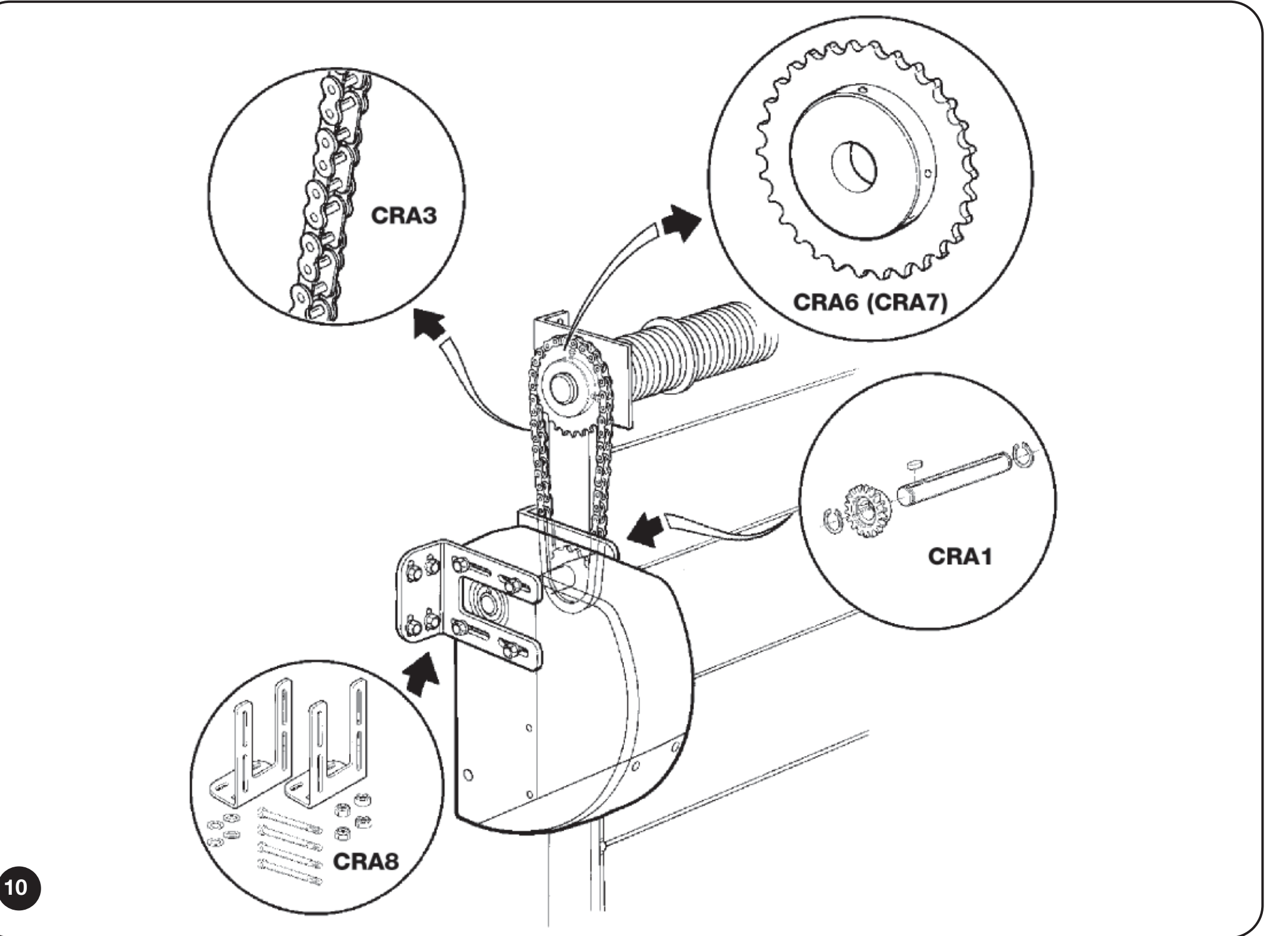

SUMO: pionowa przekładnia łańcuchowa CRA1, CRA6 lub CRA7 oraz wsporniki CRA8

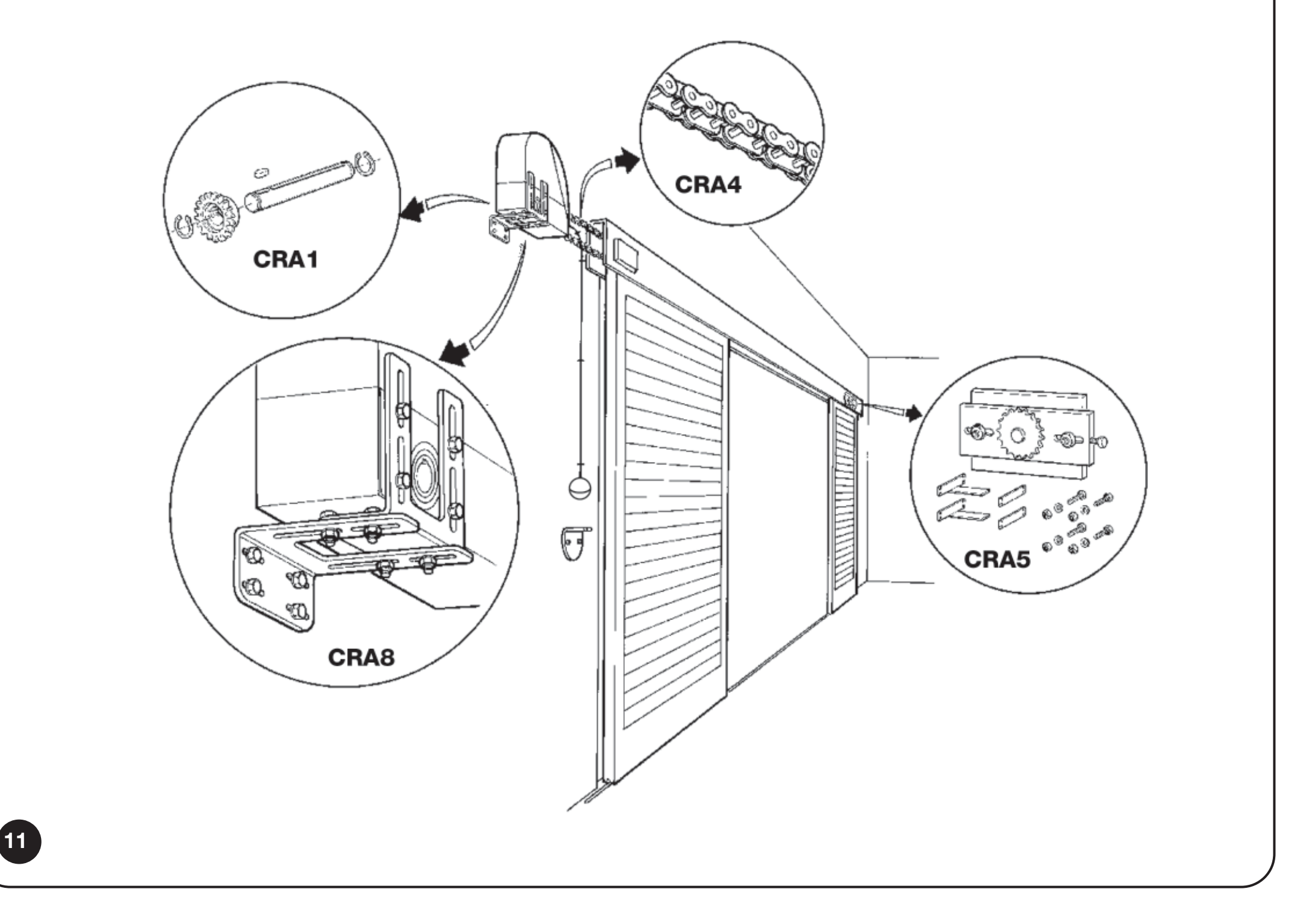

Rozwiązanie łańcuchowe do podwieszanej bramy przesuwnej
W przypadku bramy podwieszanej układ tworzą wał z kołem zębatym NICE CRA1, napinacz z kołem powrotnym NICE CRA5, łańcuch NICE CRA4 i złączki NICE CRA2. Skrzydło mocuje się do górnej lub dolnej gałęzi, w zależności od kierunku przesuwu. W przypadku dwóch skrzydeł przesuwających się w przeciwnych kierunkach jedno mocuje się do górnej, a drugie do dolnej gałęzi.
Jest to indywidualnie zaprojektowany układ łańcuchowy. Limit powierzchni bramy sekcyjnej nie określa dopuszczalnej masy ani długości skrzydła podwieszanego. Monter musi sprawdzić opory przesuwu, przenoszenie siły, tor ruchu, ograniczniki mechaniczne oraz zabezpieczenie miejsc grożących przycięciem.
W przypadku bramy podwieszanej należy osobno sprawdzić również centralę sterującą. Poniższy schemat podłączenia i procedura programowania DPRO924 dotyczą wyważonej bramy sekcyjnej. Według producenta sam silnik SUMO jest przeznaczony do bramy, którą można ręcznie przesunąć na całej drodze z siłą mniejszą niż 300 N; konkretną konstrukcję podwieszaną należy ocenić jako całość.
SUMO: montaż poziomego obwodu łańcuchowego bramy podwieszanej
Ręczne odblokowanie i powrót do pracy z napędem
SU2000 wykorzystuje dołączoną nylonową linkę z uchwytem, przeznaczoną do odblokowywania z poziomu podłogi; jej długość może wynosić maksymalnie 6,5 m. Odblokowywać wyłącznie nieruchomą i wyważoną bramę.
- Pociągnąć uchwyt w dół do położenia 1 zgodnie z rysunkiem.
- Bramę można bezpiecznie przesunąć ręcznie.
- Przed uruchomieniem napędu elektrycznego przywróć mechanizm odblokowujący do pierwotnego, zablokowanego położenia i sprawdź połączenie przekładni.

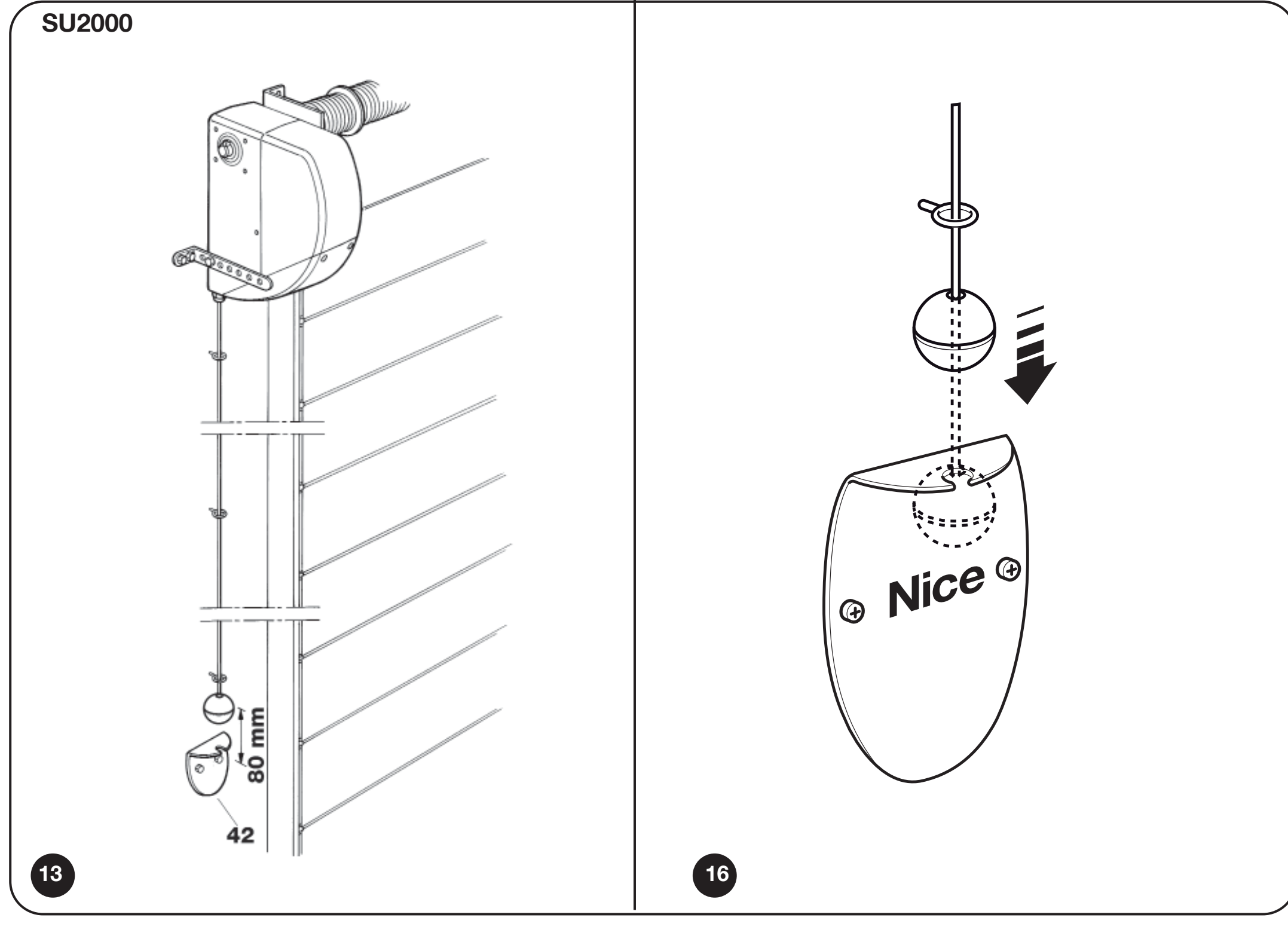

SUMO SU2000: odblokowanie linką od podłogi, pozycja 1 – tryb ręczny
Odblokowanie z zewnątrz należy wykonać osobno: NICE KA1 (linka stalowa 6 m) oraz NICE KIO lub NICE KIOMINI. Nie zastępuje to obowiązku prawidłowego zamontowania dostarczonego mechanizmu odblokowującego; instalator musi dostosować prowadzenie i połączenie mechaniczne do napędu.
W przypadku SUMO z DPRO924 po ręcznym przesunięciu należy przywrócić synchronizację położenia. Jeśli centrala była włączona podczas odblokowywania, zarejestruje ten fakt. Synchronizację przywraca się przez dojazd do zapisanej, całkowicie zamkniętej pozycji; do czasu synchronizacji bramę otwiera się, przytrzymując przycisk sterujący. Obserwuj w tym czasie bramę i nie omijaj urządzeń zabezpieczających.
Podłączenie SU2000 z DPRO924
Przed rozpoczęciem prac odłącz zasilanie sieciowe i PS224. Przewód silnika i przewód enkodera to odrębne obwody. Te procedury dotyczą wyważonej bramy segmentowej z jednym silnikiem SU2000 i sterownikiem DPRO924.

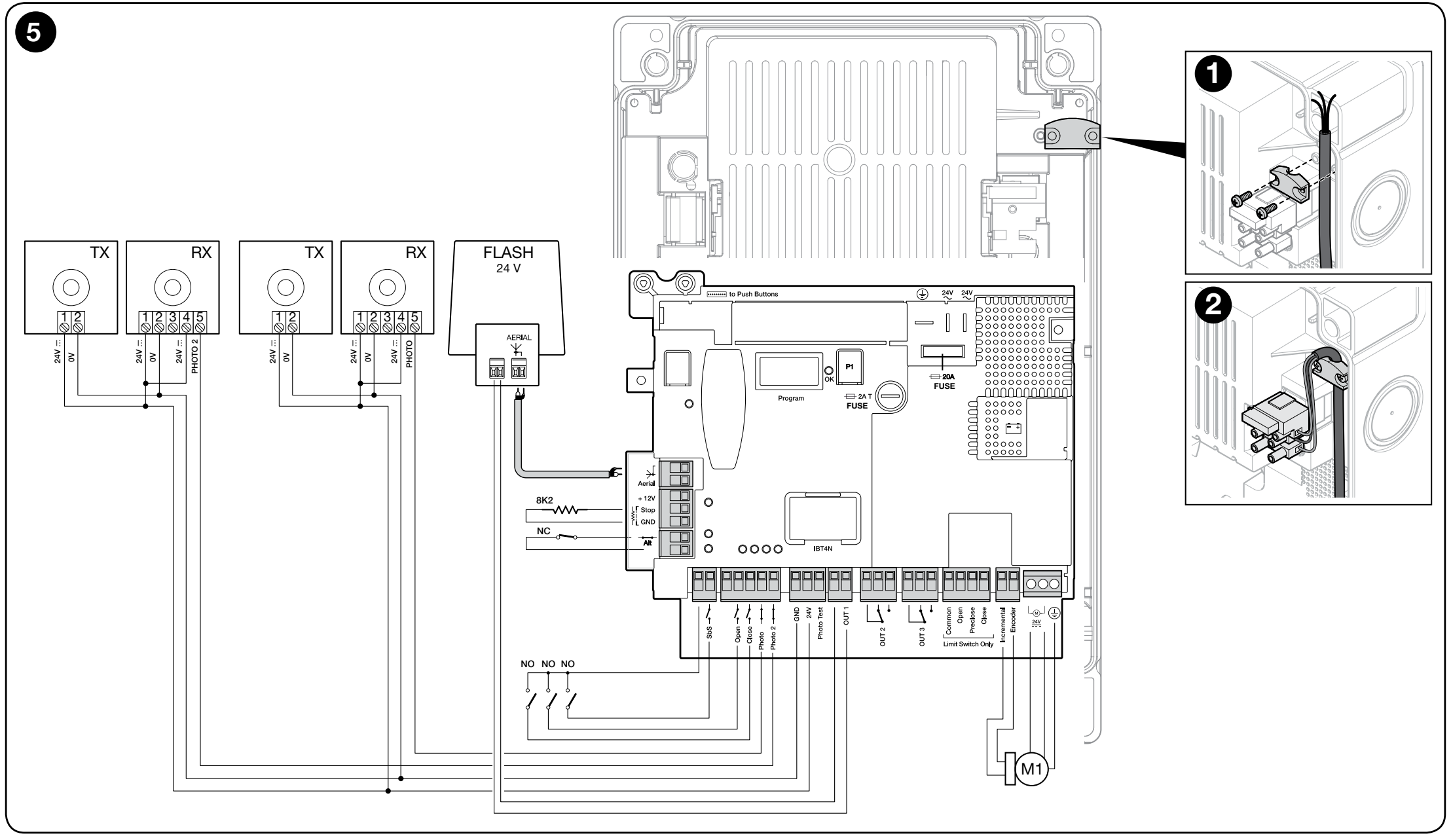

DPRO924: silnik, enkoder inkrementalny, sterowanie, fotokomórki z wyjściem przekaźnikowym, lampa sygnalizacyjna i obwód bezpieczeństwa
Okablowanie i długości
| Przewód | Kabel / maksymalna długość |
|---|---|
| Zasilanie sieciowe do DPRO924 | 3 × 1,5 mm² / 30 m. |
| Silnik | 3 × 2,5 mm² / 10 m; zgodnie z zaciskami silnika i połączeniem ochronnym. |
| Enkoder inkrementalny | 2 × 1 mm² / 10 m; prowadzić oddzielnie od przewodów zasilających. |
| Lampa sygnalizacyjna | 2 × 0,5 mm² / 20 m. |
| Fotokomórki | 4 × 0,5 mm² / 20 m; konkretne obwody zgodnie z wybranym schematem. |
| Przycisk sterujący | 2 × 0,25 mm² / 20 m lub 4 × 0,5 mm². |
| Antena | RG58 / maks. 10 m, zalecane do 5 m. |
W przypadku przewodu sieciowego o długości powyżej 30 m należy użyć przewodu 3 × 2,5 mm² i zapewnić uziemienie ochronne w pobliżu automatyki. Elektryk dobiera odpowiedni kabel i zabezpieczenie zasilania elektrycznego do konkretnej instalacji.
Zaciski i polaryzacja akcesoriów
| Zacisk DPRO924 | Funkcja / podłączenie |
|---|---|
| MOTOR 1 / 2 / 3 | 1 i 2 – wyjście 24 V DC do silnika; 3 – uziemienie ochronne. Znak na wyjściu silnikowym zmienia się w zależności od kierunku ruchu. Do zacisków silnika nie wolno podłączać zasilania 230 V. |
| Enkoder inkrementalny | Dwa przewody sygnałowe enkodera; bez polaryzacji. Nie jest to zasilanie pomocnicze. |
| GND (1) / 24 V (2) | 1 GND = minus (−), 2 24 V = plus (+); 24 V DC −30 % / +50 %, łącznie maks. 200 mA dla akcesoriów. |
| Phototest (3) | Testowane zasilanie dodatnie TX: 3 = plus (+), GND 1 = minus (−); 24 V DC, maks. 200 mA na wyjściu Phototest. |
| Common / COM SBY | Dodatni wspólny biegun wejść sterujących, 24 V DC. Common dla SbS pozostaje aktywny; COM SBY dla Open/Close/Photo/Photo2 jest wyłączany w trybie Total Stand-by. To nie jest GND. |
| SbS / Open / Close | Styki bezpotencjałowe NO: SbS względem Common, Open i Close względem COM SBY. Same styki nie mają polaryzacji. |
| Photo / Photo2 | Bezpotencjałowy styk NC fotokomórki; sposób podłączenia wspólnego bieguna zależy od ustawienia Phototest lub Stand-by. |
| STOP Safety Edge | Listwa krawędziowa rezystancyjna 8,2 kΩ lub optyczna OSE. OSE: +12 V = plus, GND = minus, SIG = sygnał. |
| ALT | Obwód bezpieczeństwa NC. Otwarty styk blokuje ruch. |
| OUT1 / OUT2 / OUT3 | OUT1 – lampa sygnalizacyjna 24 V do 25 W z niezależnym miganiem; OUT2/3 – bezpotencjałowe styki przekaźnikowe do obciążenia rezystancyjnego 3 A. Nie przypisuj fikcyjnych oznaczeń +/− do styku OUT2/3. |
| LIGHT na płycie pokrywy | 1 = minus (−), 2 = plus (+), 24 V DC, maks. 5 W; przewód do 2 m. Wyjście nie jest zabezpieczone przed zwarciem. |
Listwa zaciskowa bezpośrednio w SU2000
SU2000: 1/2 to silnik, 3/4 to enkoder. Podłącz 1/2 do wyjścia silnikowego DPRO924, a 3/4 do wejścia Incremental encoder. Oznaczenie Zacisk 3 w silniku nie jest PE. Zgodnie ze schematem SU2000 trzecią żyłę trójżyłowego przewodu silnikowego pozostawia się po stronie silnika bezpiecznie zaizolowaną. Uziemienie ochronne zasilania sieciowego DPRO924 jest nadal obowiązkowe.

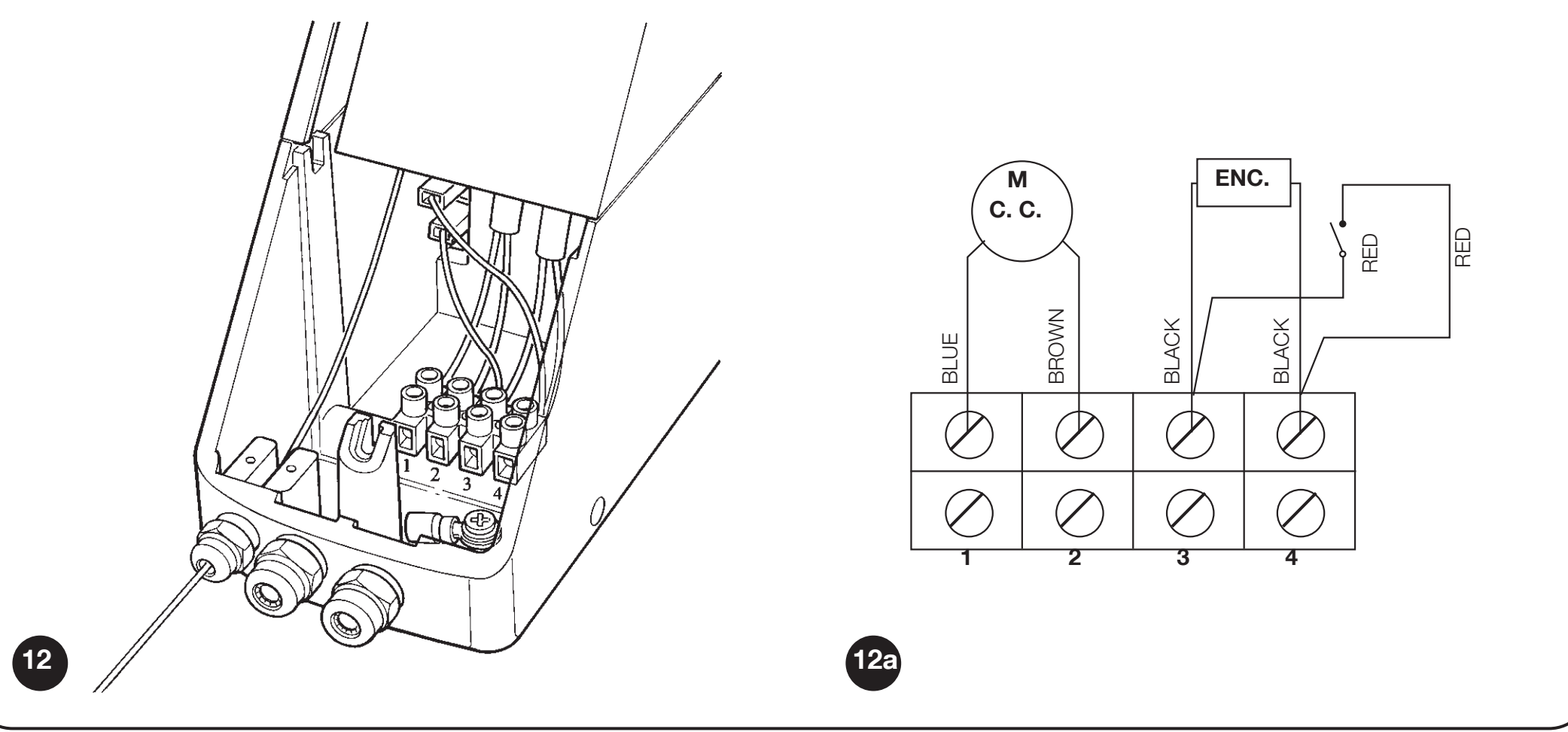

SUMO SU2000: zaciski 1/2 silnika i 3/4 enkodera; trzecia żyła przewodu silnikowego bezpiecznie zaizolowana
Fotokomórki EPM z funkcją Phototest
DPRO924 wykorzystuje NICE EPM z klasycznym wyjściem przekaźnikowym. W przypadku funkcji bezpieczeństwa podłącz w EPM 4 COM i 5 NC; styk 3 NO nie jest właściwym stykiem bezpieczeństwa.
| Urządzenie | Zasilanie i styk |
|---|---|
| TX EPM | 1 = plus (+), 2 = minus (−). W trybie Phototest: TX 1 → Phototest (3) DPRO924, TX 2 → GND (1) DPRO924. |
| RX EPM | 1 = plus (+), 2 = minus (−). RX 1 → 24 V (2) DPRO924, RX 2 → GND (1). RX 4 COM → 24 V (2) DPRO924; RX 5 NC → Photo lub Photo2 w zależności od chronionego obszaru. Zacisku RX 3 NO nie podłącza się w ramach tej funkcji bezpieczeństwa. |
| Dwie pary | Każdą podłączyć do właściwego wejścia. Jeśli zakłócają się nawzajem, zmień ich położenie lub zastosuj odpowiednie osłony optyczne. Synchronizacja EPM przez SYNC wymaga zasilania prądem przemiennym (AC); nie należy jej używać w tym układzie zasilanym prądem stałym (DC). |

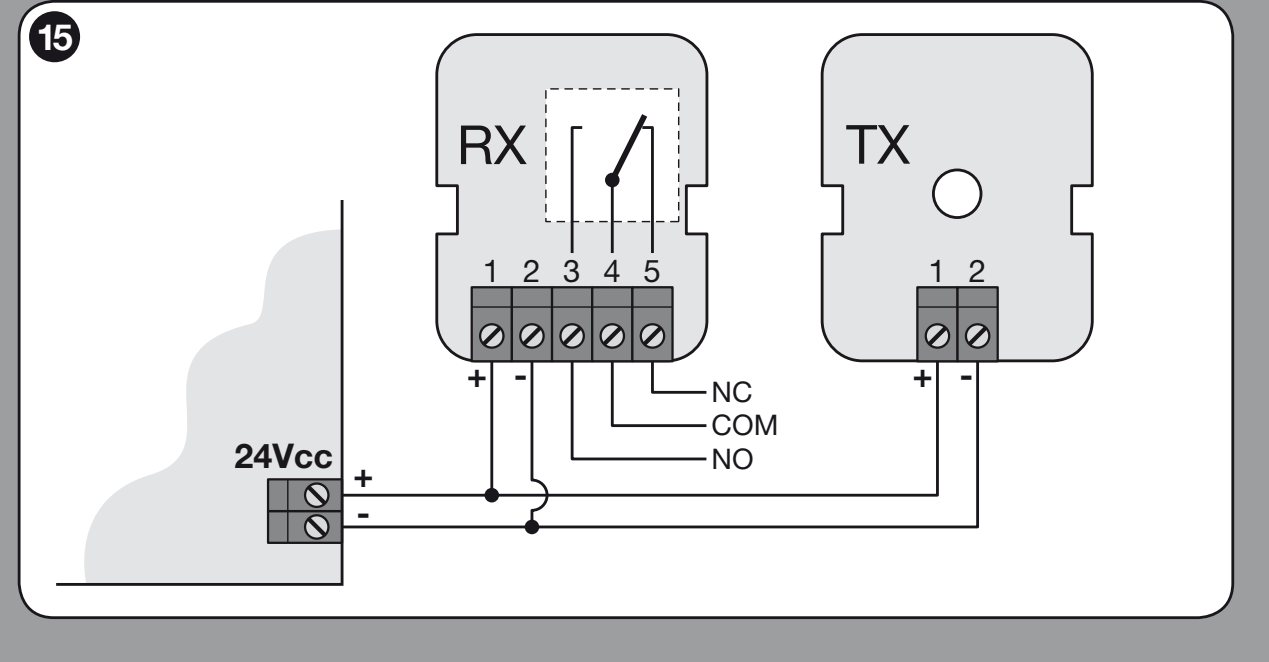

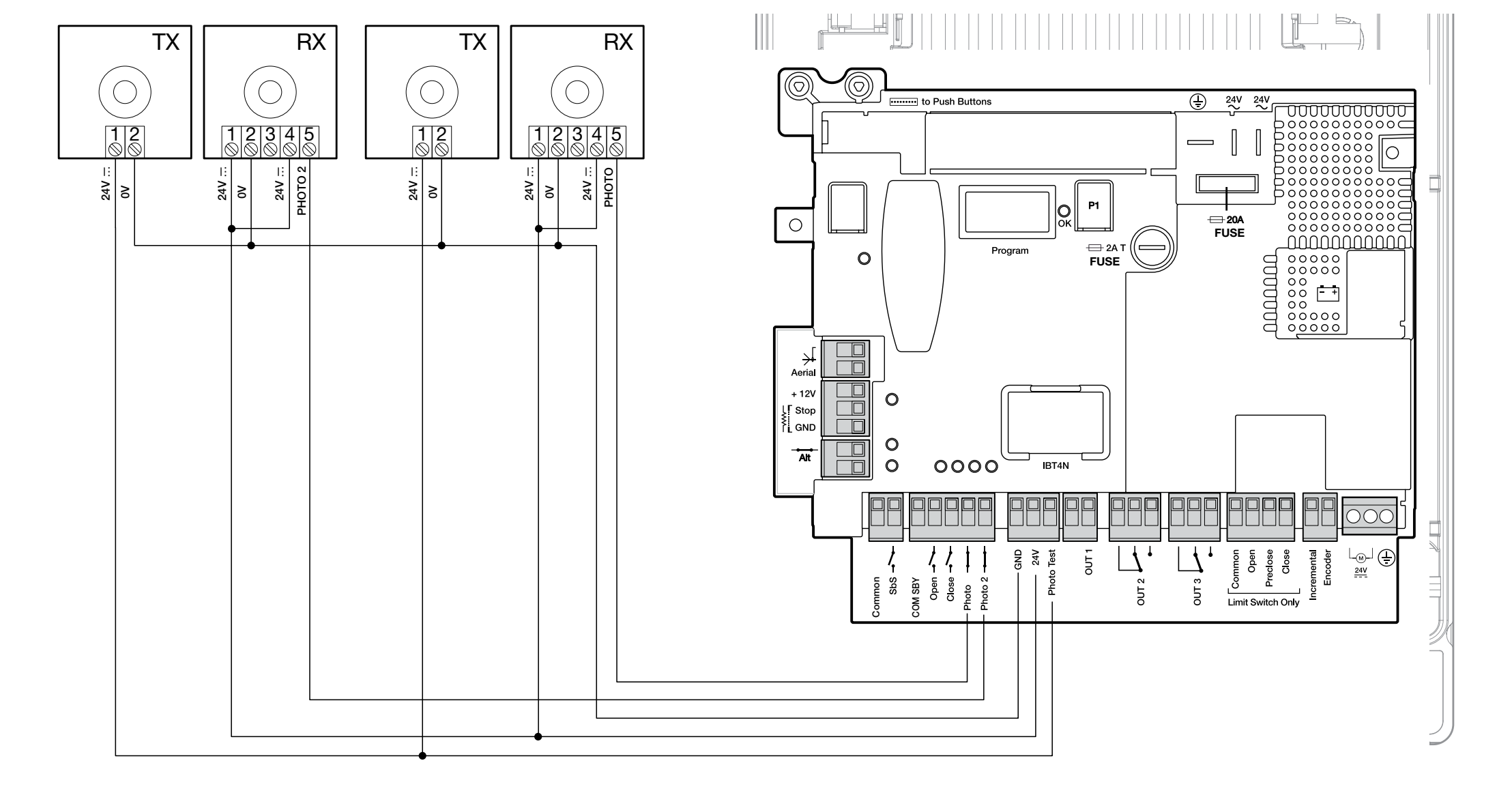

EPM: zasilanie TX/RX 1 (+), 2 (−), styki przekaźnikowe 4 COM i 5 NC
DPRO924: RX do GND/24 V, a TX do GND/Phototest
Phototest sprawdza fotokomórki przed ruchem. Po podłączeniu przeprowadź rozpoznawanie urządzeń zabezpieczających. Nieużywane Photo lub Photo2 w tym schemacie łączy się z Phototest; nie zastępuje to wymaganej ochrony bramy.
Alternatywa: Total Stand-by
Total Stand-by włącza się przez Oview; po upływie ustawionego czasu, fabrycznie 1 min, zmniejsza pobór energii przez wyłączenie akcesoriów. TX i RX: 1 (+) → COM SBY, 2 (−) → GND (1). Styk RX 4 COM → COM SBY, 5 NC → Photo lub Photo2. W tym połączeniu test Phototest nie jest wykonywany. Nieużywane Photo/Photo2 łączy się z COM SBY. Nie łącz obu schematów.

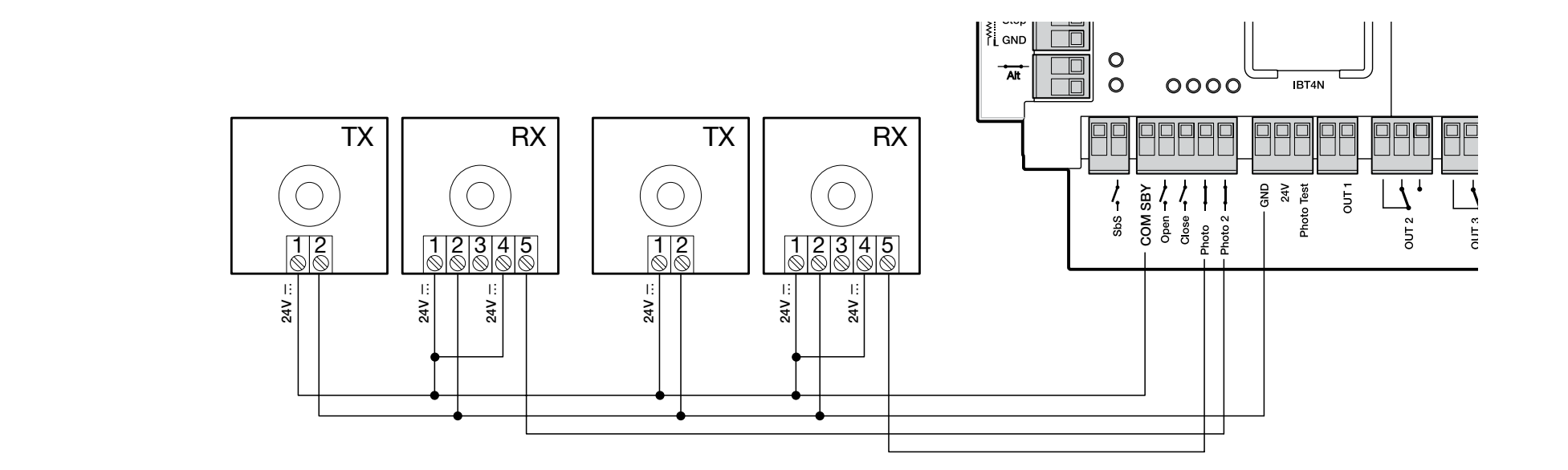

DPRO924: osobny wariant zasilania fotokomórek w trybie Total Stand-by
Krawędź czuła i obwód bezpieczeństwa
Krawędź rezystancyjną 8,2 kΩ podłącza się między SIG i GND, bez zachowania biegunowości. Optyczną krawędź OSE podłącza się zgodnie z oznaczeniami: brązowy przewód do +12 V, zielony do SIG, biały do GND. W przypadku innego systemu kolorów należy kierować się oznaczeniami producenta krawędzi. W tym interfejsie rezystancyjnym styki NC łączy się szeregowo z końcowym rezystorem 8,2 kΩ, a styki NO równolegle z rezystorem; połączenie musi być zgodne z projektem zabezpieczeń. Po zmianie ponownie przeprowadź rozpoznawanie. Rezystor nie może służyć do wyłączania wymaganej ochrony.
Lampa ostrzegawcza i kontrolka stanu
Do OUT1 przeznaczony jest NICE ELDC z własnym miganiem, 24 V, maks. 25 W. OUT1 nie jest pomocniczą parą GND/24 V; nie wyprowadzaj kolejności biegunów na podstawie innych złączy. W schemacie ELDC nie określono +/− na samej parze zasilającej. Podłącz antenę do odbiornika radiowego zgodnie z oznaczeniami jego złącza.
Kontrolka stanu na płytce pokrywy jest osobnym elementem: LIGHT 1 (−), 2 (+), 24 V DC / 5 W. Gaśnie przy otwartym obwodzie bezpieczeństwa, w normalnym stanie miga w cyklu 0,5 s WŁ. / 0,5 s WYŁ., a w razie błędu sygnalizuje go tak jak kontrolka OK. Przewód może mieć maks. 2 m, a wyjście nie jest zabezpieczone przed zwarciem.

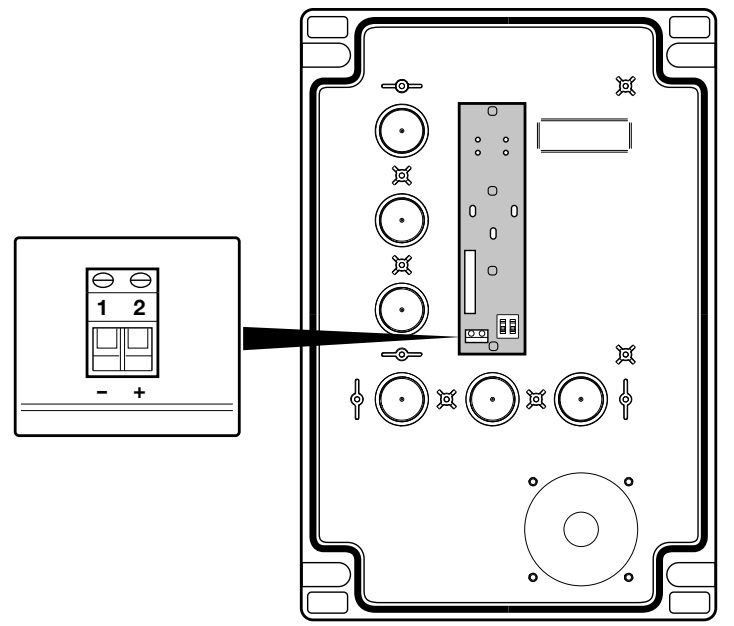

DPRO924: LIGHT 1 (−), 2 (+) na płytce przycisków pokrywy
Zasilanie awaryjne i interfejs serwisowy
NICE PS224 podłącza się do przeznaczonego do tego złącza akumulatora DPRO924 dopiero po zakończeniu montażu i programowania. Liczba cykli pracy podczas awarii zasilania nie jest stała i zależy od bramy oraz akumulatora. Oview podłącza się przez IBT4N; umożliwia ustawianie sił, czułości, punktów zwalniania oraz diagnostykę. Wybieraj akcesoria do DPRO924, a nie do starszego modelu A924.
Pierwsze uruchomienie DPRO924 z SUMO
Na płytce pokrywy przełączniki zezwalające na używanie przycisków OPEN i CLOSE muszą być ustawione w położeniu ON; STOP pozostaje aktywny przez cały czas. Przed rozpoznawaniem brama powinna znajdować się około 50 cm nad podłogą, aby można było bezpiecznie sprawdzić kierunek ruchu. Zielona kontrolka OK miga mniej więcej raz na sekundę; sygnalizacja ALT/Photo/Photo2 musi odpowiadać wykonanemu połączeniu.
1. Rozpoznawanie urządzeń zabezpieczających
Musi być podłączone co najmniej jedno urządzenie zabezpieczające. Dla wybranego trybu pracy należy również zapewnić wymagane wyposażenie zabezpieczające. Rozpoznawanie urządzeń i położeń wykonaj bezpośrednio jedno po drugim, bez przerwy.
- Ustaw A1 ON; A2/A3/A4 OFF.
- Przytrzymaj STOP przez około 3 s, aż kontrolka OK zaświeci światłem ciągłym na czerwono; zwolnij przycisk.
- Po zakończeniu ustaw przełączniki w położeniu OFF i od razu kontynuuj rozpoznawanie enkodera inkrementalnego.
2. Położenia z enkoderem inkrementalnym
- Ustaw B2 OFF, B3 OFF; A1 ON, A2/A3/A4 OFF.
- Przytrzymaj STOP przez około 3 s, aż zaświeci się ciągłe czerwone światło, a następnie zwolnij przycisk.
- Przyciskiem OPEN przesuń bramę do żądanego położenia otwarcia przed ogranicznikiem mechanicznym. Potwierdź, przytrzymując STOP przez 3 s: jedno czerwone mignięcie.
- Przyciskiem CLOSE przesuń bramę do całkowitego zamknięcia. Potwierdź, przytrzymując STOP przez 3 s: dwa czerwone mignięcia.
- Aby ustawić własne częściowe otwarcie, przesuń bramę przyciskiem OPEN do tego położenia i potwierdź, przytrzymując STOP przez 3 s: trzy czerwone mignięcia. W przeciwnym razie przejdź dalej.
- Ustaw A1 OFF; A3/A4 wybierz zgodnie z trybem pracy i potwierdź, przytrzymując P1 przez co najmniej 2 s.
Jeśli OPEN zamyka bramę, zatrzymaj ją, odłącz zasilanie sieciowe i akumulator, zamień miejscami przewody silnika na wyjściach 1/2 i ponownie rozpocznij rozpoznawanie. Nie zamieniaj przewodów enkodera miejscami, aby zmienić kierunek ruchu.
3. Rozpoznawanie sił
Po rozpoznaniu położeń wykonuj pełne cykle otwierania i zamykania bez przerwy, aż podczas ruchu urządzenie zakończy naprzemienne miganie kontrolki OK na czerwono i zielono. Przerwany cykl nie zostanie zaliczony. Podczas rozpoznawania urządzenie używa maksymalnej siły: obszar musi pozostawać pod nadzorem. Powtórz rozpoznawanie po zmianie prędkości, punktów zwalniania lub czułości. Po zakończeniu przeprowadź testy zabezpieczeń.
Urządzenie najpierw oblicza punkty zwalniania RA/RB; można je dostosować za pomocą Oview. Nie ustawiaj ich za pomocą procedury określania położeń SOON.
Ustawianie trybów DPRO924
DPRO924: blok A z czterema przełącznikami i blok B z trzema przełącznikami na płycie głównej

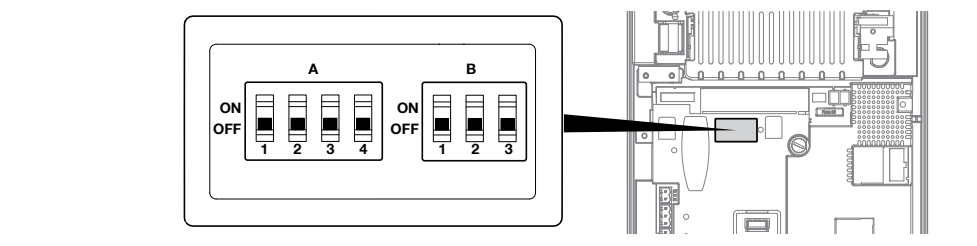

Przełączniki A i B znajdują się na płycie głównej. Po ich zmianie kontrolka OK może migać naprzemiennie na czerwono i zielono, a urządzenie może odrzucać polecenia: potwierdź prawidłową konfigurację za pomocą P1 przez 2 s, ewentualnie ponownie przeprowadź rozpoznawanie urządzeń zabezpieczających. Jeśli te funkcje są ustawiane za pomocą Oview, odpowiednie przełączniki DIP muszą być w pozycji OFF.
DIP A – tryb pracy
| Ustawienie | Znaczenie |
|---|---|
| A1 OFF, A2 OFF, A3 OFF, A4 OFF | Tryb czuwakowy: ruch tylko podczas przytrzymywania przycisku polecenia. |
| A1 ON, A3/A4 OFF | Rozpoznawanie urządzeń zabezpieczających i położeń. W przypadku SU2000 ustaw również A2 OFF. |
| A1 OFF, A2 OFF, A3 OFF, A4 ON | Tryb przemysłowy: otwieranie półautomatyczne, zamykanie w trybie czuwakowym. |
| A1 OFF, A2 OFF, A3 ON, A4 OFF | Praca półautomatyczna po rozpoznaniu położeń. |
| A1 OFF, A2 OFF, A3 ON, A4 ON | Automatyczne zamykanie z zapamiętanym czasem pauzy. |
| A2 ON | Zmiana kierunku enkodera absolutnego; nie używać z enkoderem inkrementalnym SU2000. |
DIP B – czułość, prędkość i silnik
| Przełącznik | Stan i znaczenie |
|---|---|
| B1 – czułość | OFF – wyłączona, ON – włączona. Pozycja ON zmniejsza siłę reakcji na przeszkodę; po zmianie rozpoznaj siły i wykonaj pomiar. |
| B2 – zmiana prędkości | OFF – normalna praca; ON – ustawianie prędkości, kontrolka OK szybko miga na pomarańczowo. |
| B3 – rodzaj silnika | OFF dla SU2000 z enkoderem. ON dla silnika z elektromechanicznymi wyłącznikami krańcowymi. |
Automatyczne zamykanie – czas pauzy
- Po nauczeniu położeń ustaw A3/A4 na ON, A1/A2 na OFF.
- Przytrzymaj P1 przez co najmniej 2 s.
- Wyślij polecenie OPEN i poczekaj na całkowite otwarcie.
- Od tej chwili odczekaj żądany czas pauzy i wyślij polecenie CLOSE. Czas zostanie zapisany.
Aby zmienić czas pauzy, ustaw A4 na OFF i zatwierdź, przytrzymując P1 przez 2 s; w ten sposób dotychczasowy czas pauzy zostanie skasowany. Następnie ustaw A4 na ON, zatwierdź, przytrzymując P1 przez 2 s, i powtórz sekwencję: otwieranie, oczekiwanie i zamykanie.
Prędkość ruchu i zwalniania
Osobno ustawia się otwieranie, zwolnione otwieranie, zamykanie i zwolnione zamykanie. Można użyć Oview lub przycisków na płycie:
- Ustaw B2 na ON; dioda OK szybko miga na pomarańczowo.
- Przytrzymaj P1 i wyślij polecenie OPEN lub CLOSE, zależnie od zmienianego kierunku.
- Przy wciśniętym P1 zmieniasz aktualny odcinek: OPEN zwiększa prędkość o 5% przy każdym naciśnięciu, CLOSE zmniejsza ją o 5%.. Zielona dioda OK oznacza zwykły odcinek ruchu, czerwona — zwalnianie.
- Zwolnij P1; przed kolejnym ruchem ponownie przytrzymaj ten przycisk.
- Ustaw B2 na OFF, dokończ naukę sił i przeprowadź testy.
Podczas przytrzymywania P1 kontrola prądu jest wyłączona. Czynność tę powinien wykonać montażysta, nadzorując bramę; nie służy ona do sprawdzania siły na przeszkodzie.
Pilot i antena
Odbiornik radiowy wkłada się do gniazda SM przy odłączonym zasilaniu sieciowym i akumulatorze. Nie należy mylić wyposażenia samego napędu z kompletnym zestawem: odbiornik i piloty dobierz do faktycznie dostarczonego kompletu.
NICE OXIBD obsługuje piloty jednokierunkowe i dwukierunkowe; odpowiednim pilotem jednokierunkowym jest NICE MYGO4. Starszy zainstalowany odbiornik może używać innego kodowania. Sama zgodność częstotliwości 433,92 MHz nie wystarczy.
W standardowym trybie 1 wyjścia odbiornika oznaczają: 1 – sterowanie krok po kroku, 2 – częściowe otwarcie, 3 – otwieranie, 4 – zamykanie. Tryb 2 umożliwia przypisanie pojedynczego przycisku do wybranego polecenia. Dokładną procedurę parowania i kasowania należy wykonać zgodnie z instrukcją konkretnego odbiornika OXIBD; przyciski silnika nie kasują jego pamięci radiowej.
W przypadku OXIBD podłącz antenę do złącza odbiornika zgodnie ze schematem podłączenia anteny OXIBD. Żyłę środkową kabla koncentrycznego podłącz do sygnału, a ekran do masy anteny. Nie są to zaciski zasilania +/−.
Diagnostyka DPRO924
Po włączeniu zasilania zielona dioda OK sygnalizuje dwoma powolnymi mignięciami silnik z enkoderem inkrementalnym. Jedno powolne czerwone mignięcie potwierdza zaprogramowaną krawędź 8,2 kΩ, dwa — OSE. Szybkie miganie na zielono po włączeniu zasilania może oznaczać niezapisaną pamięć.
| Czerwona dioda OK | Przyczyna i kontrola |
|---|---|
| 2 mignięcia | Fotokomórka: przeszkoda, układ optyczny lub podłączenie przekaźnikowe. |
| 3 mignięcia | Siła, czułość lub zablokowany enkoder: sprawdź opory mechaniczne i przewód enkodera. |
| 4 mignięcia | STOP/ALT lub odblokowanie: zabezpiecz silnik i sprawdź obwód bezpieczeństwa. |
| 5 mignięć | Parametry wewnętrzne: naciśnij STOP na pokrywie i odczekaj co najmniej 30 s. Jeśli usterka nie ustępuje, skontaktuj się z serwisem, ewentualnie wykonaj reset i ponowne programowanie. |
| 6 mignięć | Ograniczenie liczby cykli: poczekaj, aż urządzenie ostygnie. |
| 7 mignięć | Wewnętrzna usterka elektryczna: naciśnij STOP, odłącz wszystkie źródła zasilania i zleć fachową kontrolę płyty/przewodów. |
| 8 mignięć | Ciągły sygnał na wejściu polecenia: usuń przyczynę zablokowania styku. |
| 9 mignięć | Automatyka zablokowana elektronicznie: użyj polecenia odblokowania. |
| Inne sygnały diody OK | Rozwiązanie |
|---|---|
| Czerwona świeci + 8 zielonych mignięć | Brak sygnału enkodera. Naciśnij STOP i sprawdź osobny przewód enkodera. |
| Czerwona świeci + 10 zielonych mignięć | Przekroczony czas ruchu. Naciśnij STOP, sprawdź mechanikę i położenia; czas ustawia się za pomocą Oview. |
| Czerwona/zielona migają naprzemiennie w stanie spoczynku | Zmieniono ustawienie DIP: sprawdź konfigurację i zatwierdź, przytrzymując P1 przez co najmniej 2 s. |
| Czerwona/zielona migają naprzemiennie podczas ruchu | Trwa nauka sił; dokończ pełne cykle. |
| Szybkie miganie na pomarańczowo | B2 jest ustawione na ON; dokończ regulację prędkości i ustaw B2 na OFF. |
Kasowanie pamięci DPRO924
Reset kasuje ustawienia, położenia i zaprogramowane urządzenia bezpieczeństwa. Pamięć wtykowego odbiornika radiowego jest niezależna.
- Gdy brama stoi, ustaw A1/A2/A3/A4 na ON; dioda OK szybko miga na pomarańczowo.
- Przytrzymaj STOP przez około 3 s, aż dioda OK zacznie świecić ciągłym czerwonym światłem; zwolnij przycisk.
- Po resecie dioda OK szybko miga na pomarańczowo. Ustaw wszystkie przełączniki DIP A z powrotem na OFF; dioda OK miga na zielono.
- Ustaw właściwy typ silnika, ponownie zaprogramuj urządzenia bezpieczeństwa, położenia i siły, a następnie wykonaj testy.
Kontrola przed przekazaniem bramy
- Przy odblokowanym napędzie sprawdź płynność ruchu i wyważenie bramy. W opisanym tu zestawie do bramy segmentowej siła potrzebna do ręcznego przesunięcia nie może przekraczać 225 N. Nie jest to moment obrotowy silnika ani dopuszczalna siła uderzenia.
- Po zablokowaniu napędu sprawdź otwieranie, zamykanie i działanie STOP; brama nie może się zakleszczać ani uderzać poza zapisanymi położeniami krańcowymi.
- Przetestuj każdą parę fotokomórek przy TX, przy RX i na środku wiązki, na przykład za pomocą walca o średnicy Ø 5 cm i długości 30 cm. Sprawdź rzeczywistą reakcję bramy.
- Przetestuj krawędź bezpieczeństwa, obwód bezpieczeństwa i awaryjne odblokowanie. Montażysta musi zmierzyć siły uderzenia odpowiednim miernikiem; po zmianie siły lub czułości należy powtórzyć test.
- Przekaż bramę dopiero po pomyślnym zakończeniu testów, wraz z oznakowaniem, instrukcją odblokowania i planem konserwacji. Przechodź tylko przez całkowicie otwartą i nieruchomą bramę.
Konserwacja napędu i bramy
Przed każdą zaplanowaną kontrolą odłącz zasilanie sieciowe i akumulator. Sprawdź wspornik, kotwy, klin, wał, mechanizm odblokowania, elementy prowadzące i wyważenie; w przypadku łańcucha sprawdź także jego napięcie, zużycie i konieczność smarowania. Używaj napędu wyłącznie ze sprawnymi ogranicznikami mechanicznymi i elementami ochronnymi.
Harmonogram konserwacji całego zestawu ustala montażysta, biorąc pod uwagę intensywność użytkowania i rodzaj bramy; fotokomórki EPM należy kontrolować i czyścić co najmniej raz na 6 miesięcy. Po serwisie powtórz testy. W bramie segmentowej usterki sprężyn lub lin nośnych powinien usuwać fachowiec; nie należy ich kompensować zwiększeniem siły silnika.
Dane techniczne SUMO SU2000
| Parametr | Wartość |
|---|---|
| Sterownik | Do wyważonej bramy segmentowej wymagany jest osobny NICE DPRO924; nie wchodzi w skład SU2000. Zastosowanie do bramy podwieszanej wymaga osobnego, odpowiedniego sterownika. |
| Zasilanie silnika | 24 V DC; zakres roboczy 15–36 V DC. |
| Pobór prądu / moc silnika | 13 A DC / 500 W. To nie jest prąd z sieci 230 V. |
| Moment obrotowy | 120 Nm. |
| Prędkość obrotowa | 7,5–16 obr./min; ustawienie zależne od sterowania i zestawu. |
| Powierzchnia bramy segmentowej | Maksymalnie 35 m². |
| Cykl pracy | 50%. |
| Stopień ochrony / temperatura | SU2000 IP44; od −20 do +50 °C. |
| Wał / otwór | Wał Ø 25,4 mm; otwór w silniku Ø 25,5 mm. |
| Wymiary / masa | 350 × 270 × 110 mm / 10,5 kg. |
| Klasa cieplna izolacji silnika | Klasa B. |

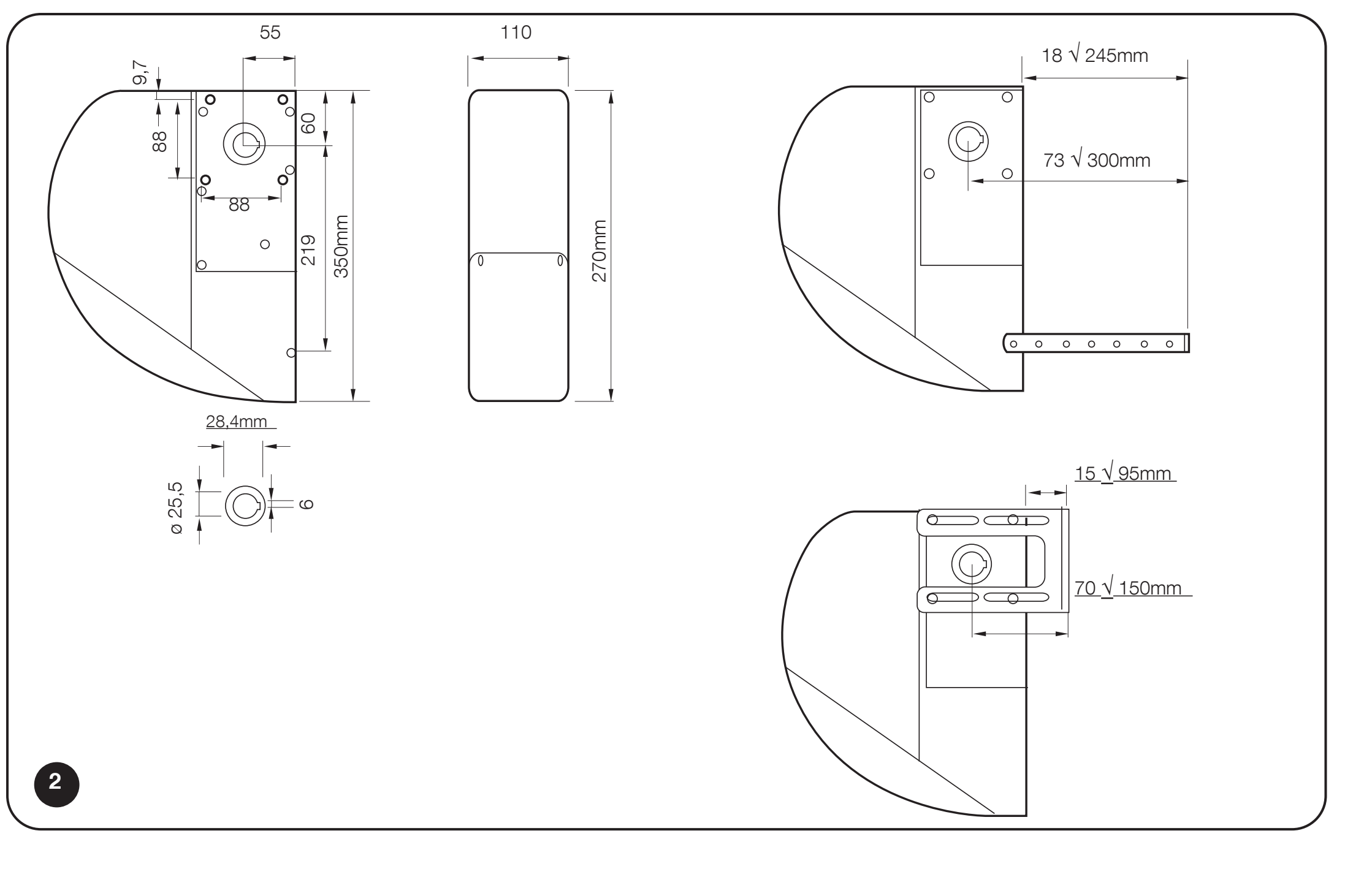

Wymiary SUMO SU2000, otwór na wał i zakres regulacji wspornika
Zasilanie i limity DPRO924
| Parametr | Wartość |
|---|---|
| Zasilanie sieciowe | 230 V AC, 50/60 Hz; klasa I, uziemienie. |
| Maksymalna moc pobierana z sieci | 500 W. |
| Wyjście akcesoriów | 24 V DC −30 % / +50 %, 200 mA; polaryzacja i zaciski. |
| Zasilanie awaryjne | NICE PS224. |
| Bezpieczniki | F2 T2 A; F1 samochodowy 20 A. Ten sam typ i wartość po usunięciu przyczyny. |
| Obudowa | IP55 przy prawidłowym zamknięciu; 310 × 210 × 125 mm, około 4 kg. |

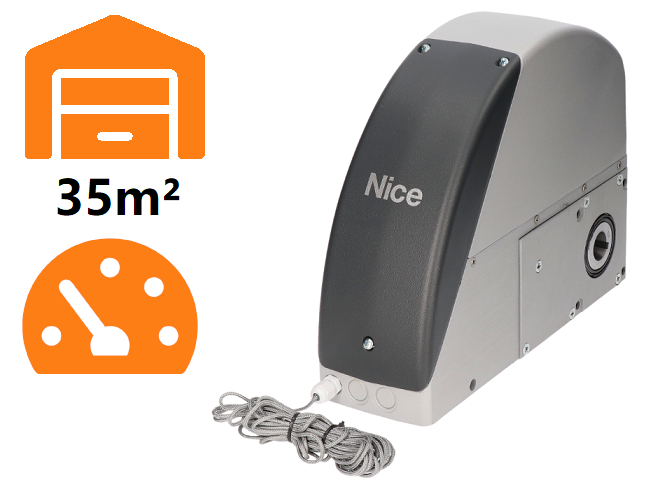

Widok napędu 360°
Jak zamówić ten towar?
Wybierz najwygodniejszy sposób:
- zamówienie w sklepie internetowym: użyj przycisku kup, aby dodać towar do koszyka sklepu (przycisk kup znajdziesz tutaj w tabeli wariantów produktu).
- zamówienie przez e-mail: zamów pod adresem [email protected]
