Opis produktu Zestaw napędu do bramy przesuwnej o masie do 800 kg CAME BXV08AGS, 801MS-0210 (D)
Napęd CAME BXV08AGS jest przeznaczony do bram przesuwnych o wadze do 800 kg i długości skrzydła do 20 m. Posiada elektromechaniczny wyłącznik zatrzymania. Napęd jest nieodwracalny. Szczegółowe właściwości techniczne ». Instrukcja do pobrania ».
CAME BXV08AGS z płytą sterującą ZN7 to napęd bramy przesuwnej z silnikiem 24 V DC i mechanicznymi wyłącznikami krańcowymi. Zasilanie sieciowe wynosi 230 V AC. Jest przeznaczony do skrzydła o masie do 800 kg i długości 20 m. Masę, długość i opory bramy należy oceniać łącznie; większa moc nie zastąpi lekkiego ruchu ręcznego.
Montaż, podłączenie do sieci i uruchomienie należy powierzyć wykwalifikowanemu technikowi. Przed przystąpieniem do prac odłącz zasilanie sieciowe i ewentualne akumulatory. Fotokomórki i enkoder nie zastępują sztywnych ograniczników, zabezpieczenia miejsc niebezpiecznych ani sprawdzenia sił działających na gotowej bramie.
Przed montażem sprawdź tabliczkę znamionową napędu, płytę ZN7 oraz wersję H1 i jej menu. Poniższe dane techniczne i schematy połączeń dotyczą opisanego wariantu. Poniższe ustawienia dotyczą wariantu z wartościami F28 = 60–100 %, F8 = 1/2 i U3 = 0/1. Jeśli płyta oferuje inne wartości lub złącza, skorzystaj z instrukcji przeznaczonej dla jej konkretnego wariantu; te trzy pozycje same w sobie nie określają całego oprogramowania sprzętowego.

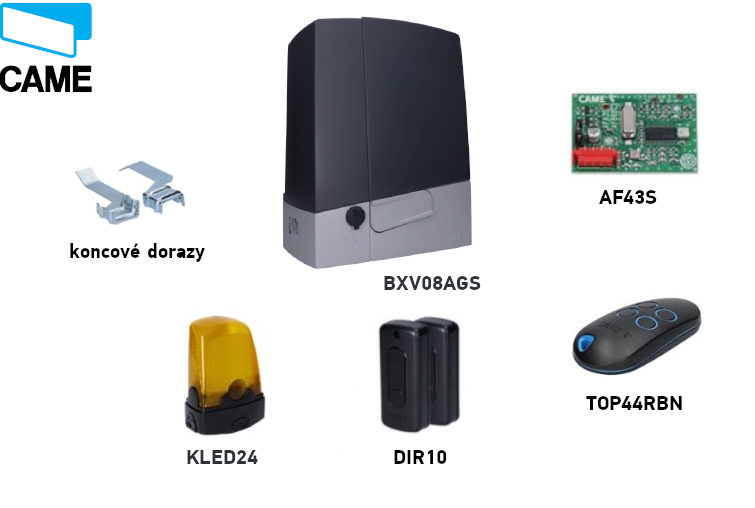

Zestaw CAME BXV08AGS
Oba zestawy obejmują napęd, sterownik, fotokomórki, odbiornik radiowy i lampę sygnalizacyjną. Przed podłączeniem sprawdź oznaczenia faktycznie dostarczonych akcesoriów. Pozostałe elementy, w szczególności listwę zębatą i sterowanie lokalne, dobierz do konkretnej bramy.
| Właściwość | CAME BXV08AGS |
|---|---|
| Zestaw |  CAME BXV08AGS, 801MS-0210 (D) |
| Maksymalna masa skrzydła | 800 kg |
| Maksymalna długość skrzydła | 20 m |
| Zasilanie sieciowe / silnik | 230 V AC / 24 V DC |
| Moc / siła | 400 W / 800 N |
| Maksymalna prędkość | 11 m/min |
| Wybór silnika A1 | 3–800 kg |
| Sterowanie opisane w tej instrukcji | ZN7, wyświetlacz i menu |
Wartość 18 lub 20 m oznacza maksymalną długość skrzydła, a nie automatycznie szerokość światła wjazdu. Wybór A1 nie zmienia maksymalnej masy skrzydła obsługiwanej przez fizyczny napęd.
Akcesoria i przykłady podłączeń
Poniższe przykłady dotyczą konkretnych, oznaczonych urządzeń. W przypadku innego typu użyj właściwych dla niego zacisków i parametrów; taka sama funkcja lub częstotliwość nie potwierdza sama w sobie kompatybilności.
| Element | Sprawdzony przykład / zastosowanie |
|---|---|
| Fotokomórki | CAME DIR10, 12/24 V AC/DC, zasięg 10 m; podłączenie i test TS. |
| Lampa sygnalizacyjna | CAME KLED24, 24 V AC/DC, 2 W; wyjście 10–E. |
| Odbiornik radiowy | CAME AF43S, karta wtykowa AF, 433,92 MHz; kodowanie sprawdź razem z U4. |
| Pilot | CAME TOP-432EE, kod stały 433,92 MHz; przykład dla kompatybilnego odbiornika. |
| Listwa zębata | Listwy zębate, moduł 4; luz i mocowanie. |
| Sterowanie lokalne | Przełączniki, przyciski i czytniki; polecenia NO i styki bezpieczeństwa NC zgodnie z wykazem zacisków. |
Montaż napędu
Przy odblokowanym napędzie brama musi poruszać się lekko na całej długości drogi ruchu, bez nachylenia, uszkodzonych kół ani ryzyka wyskoczenia z prowadnicy. Sprawdź sztywne ograniczniki mechaniczne w położeniu otwartym i zamkniętym, stabilność podłoża oraz zabezpieczenie miejsc, w których skrzydło może kogoś przygnieść. W miejscu montażu napędu nie może gromadzić się woda ani padać na niego bezpośredni strumień wody. Jeśli skrzydło przesuwne ma wbudowaną furtkę, ruch napędzany silnikiem może być możliwy wyłącznie po jej bezpiecznym zamknięciu.

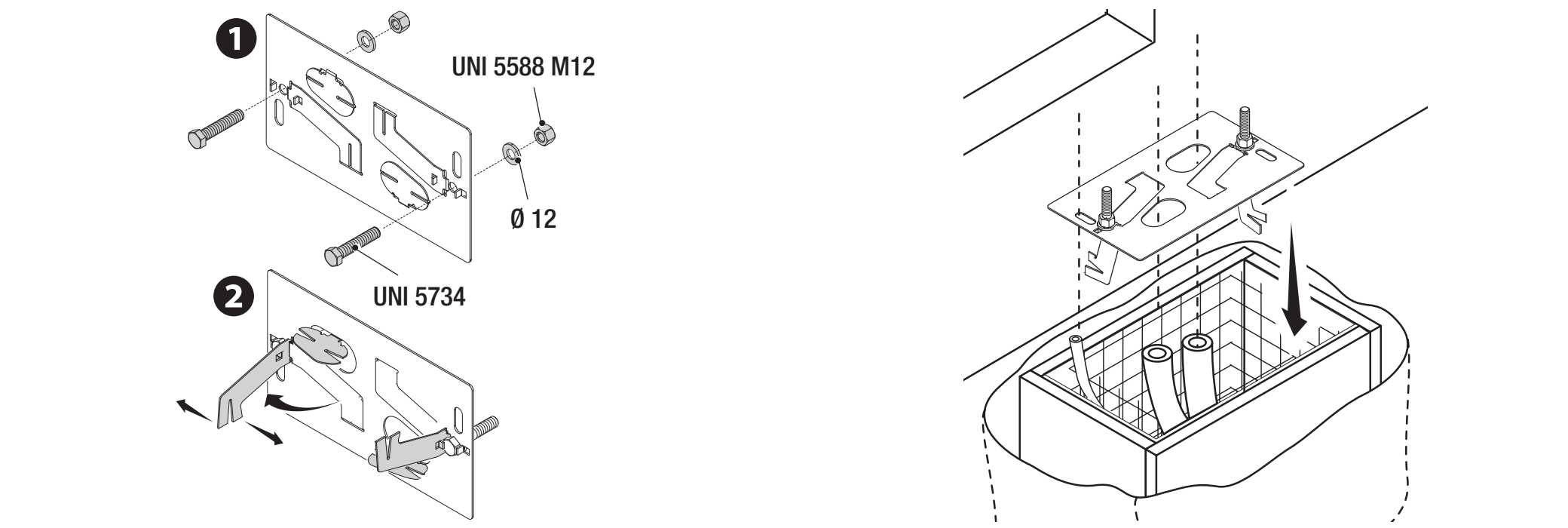

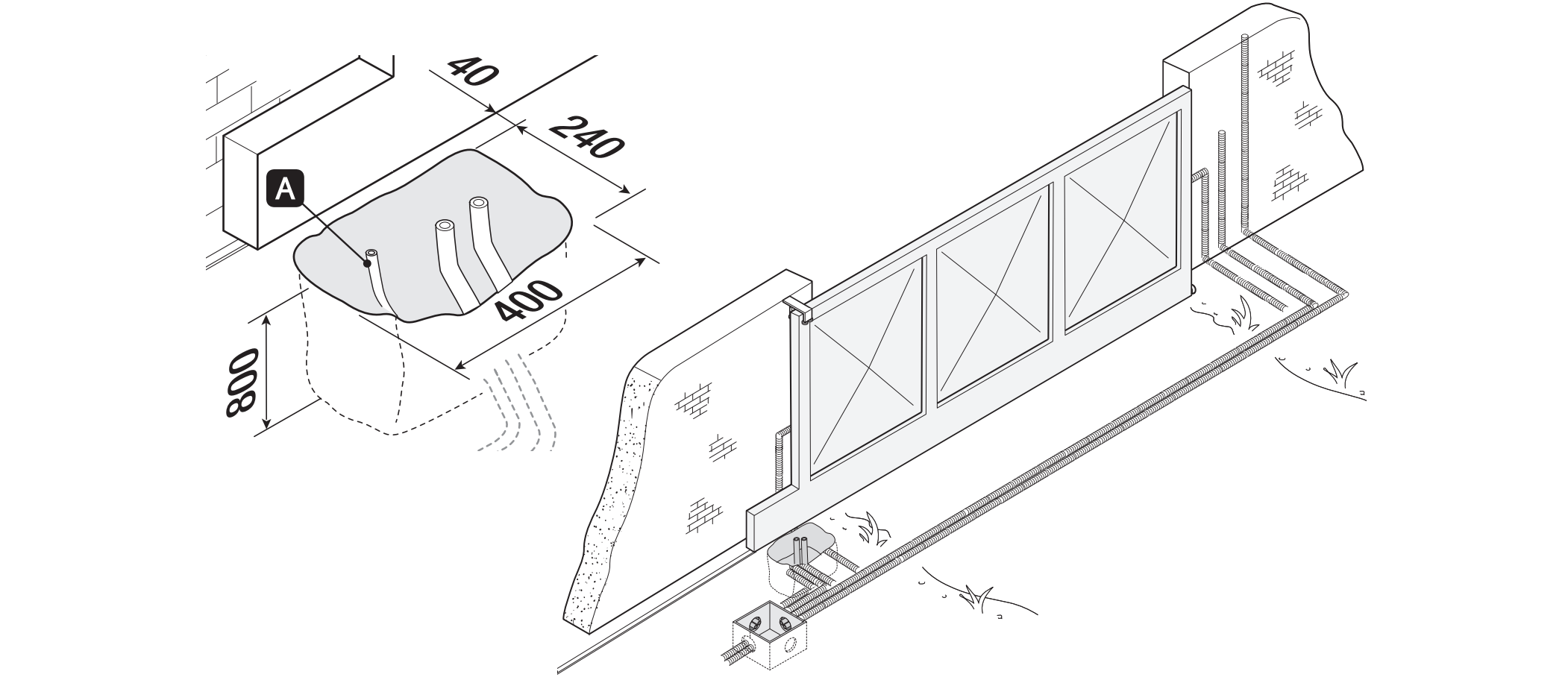

Fundament i płyta kotwiąca

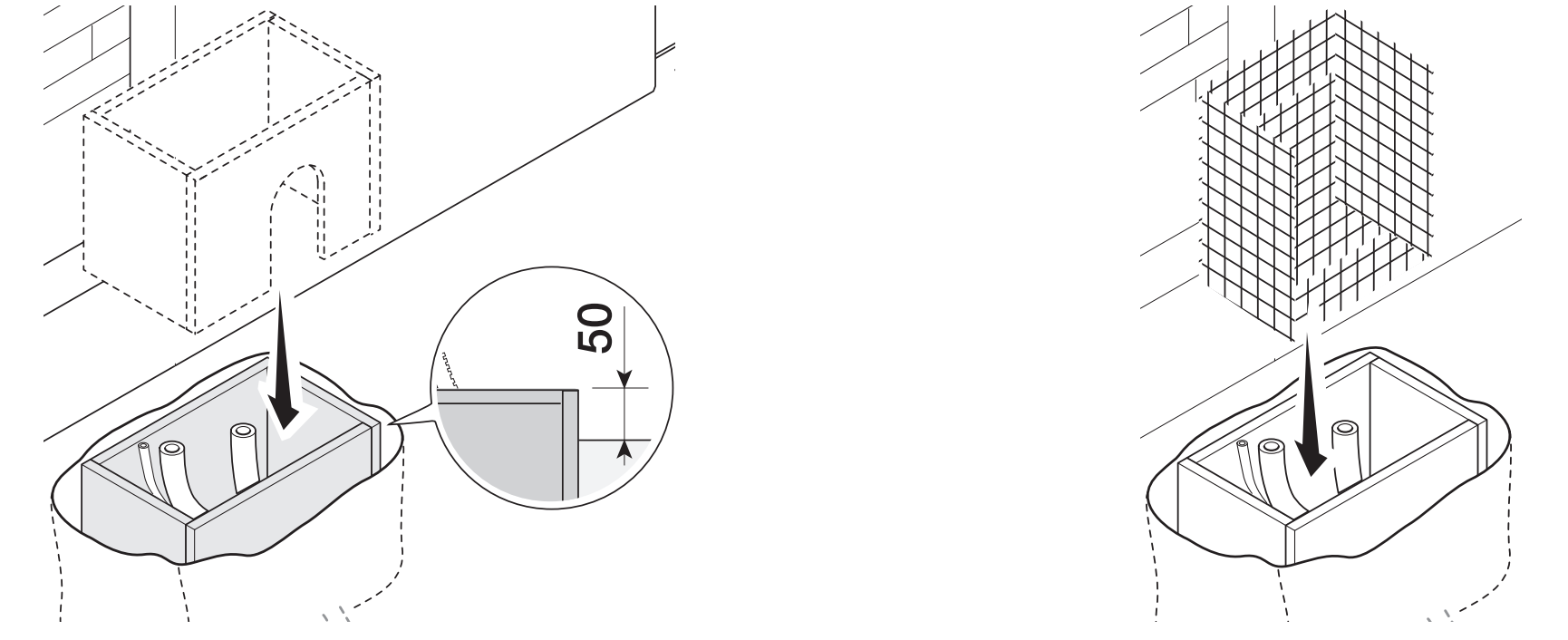

Przykładowy wykop ma wymiary 400 × 240 mm i głębokość 800 mm. Wymiary fundamentu dostosuj do podłoża i konkretnej bramy. Szalunek powinien wystawać 50 mm ponad poziom gruntu; użyj zbrojenia i kotew M12. Do doprowadzenia zasilania do napędu zaleca się rurę osłonową Ø 40 mm, do akcesoriów Ø 25 mm, a do ewentualnej linki odblokowującej Ø 20 mm.

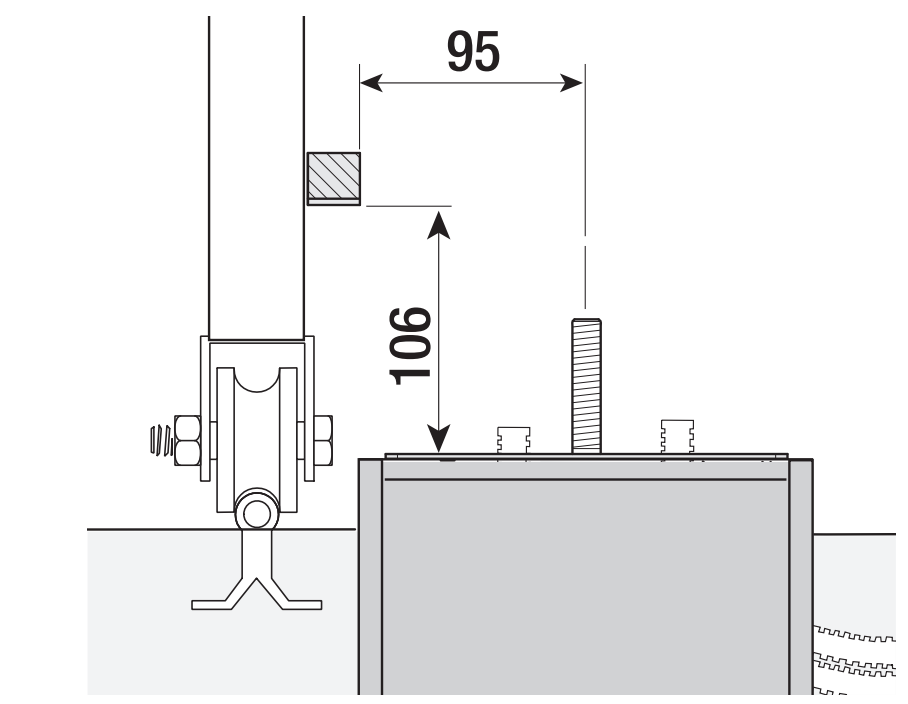

Ustaw płytę kotwiącą poziomo, poprowadź kable przez jej otwory, a gwintowane części kotew pozostaw nad powierzchnią. Pozostaw beton do stwardnienia na co najmniej 24 godziny. Położenie płyty względem listwy zębatej określ na podstawie rysunku: odstęp poziomy 95 mm i wysokość 106 mm odnoszą się do zaznaczonych powierzchni na przekroju. Nie myl ich z wymiarami fundamentu.

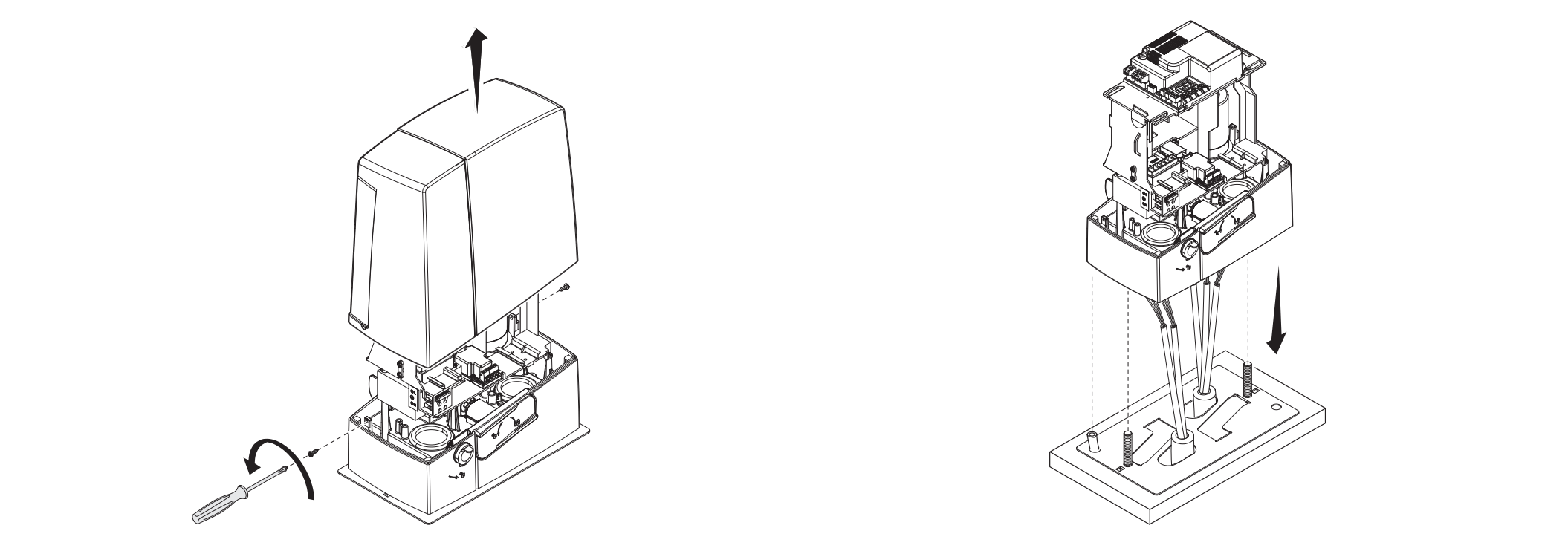

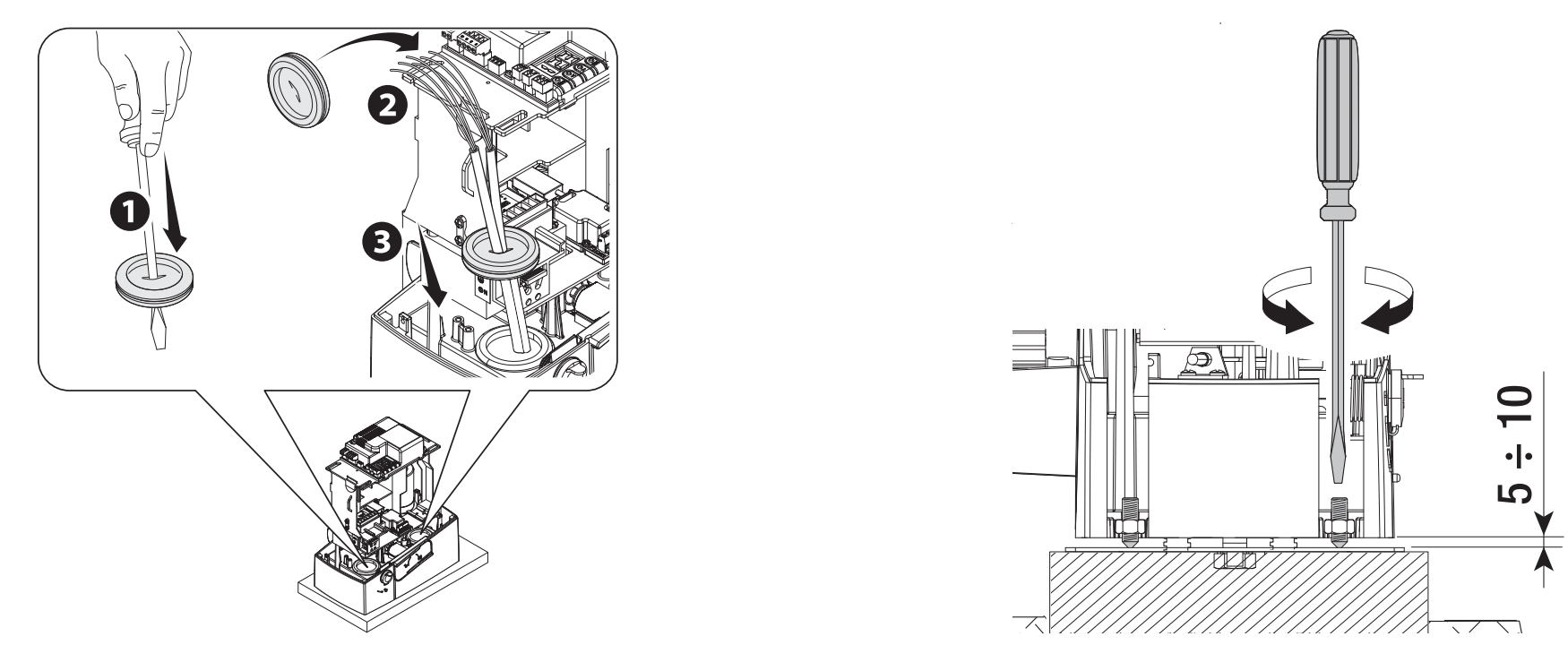

Montaż i regulacja wysokości
Zdejmij obudowę i zamontuj napęd na płycie. Kable muszą przechodzić przez spód korpusu i prawidłowo zamontowane przepusty. Podczas regulacji unieś napęd za pomocą gwintowanych nóżek o 5–10 mm, aby pozostawić zapas do regulacji zazębienia.

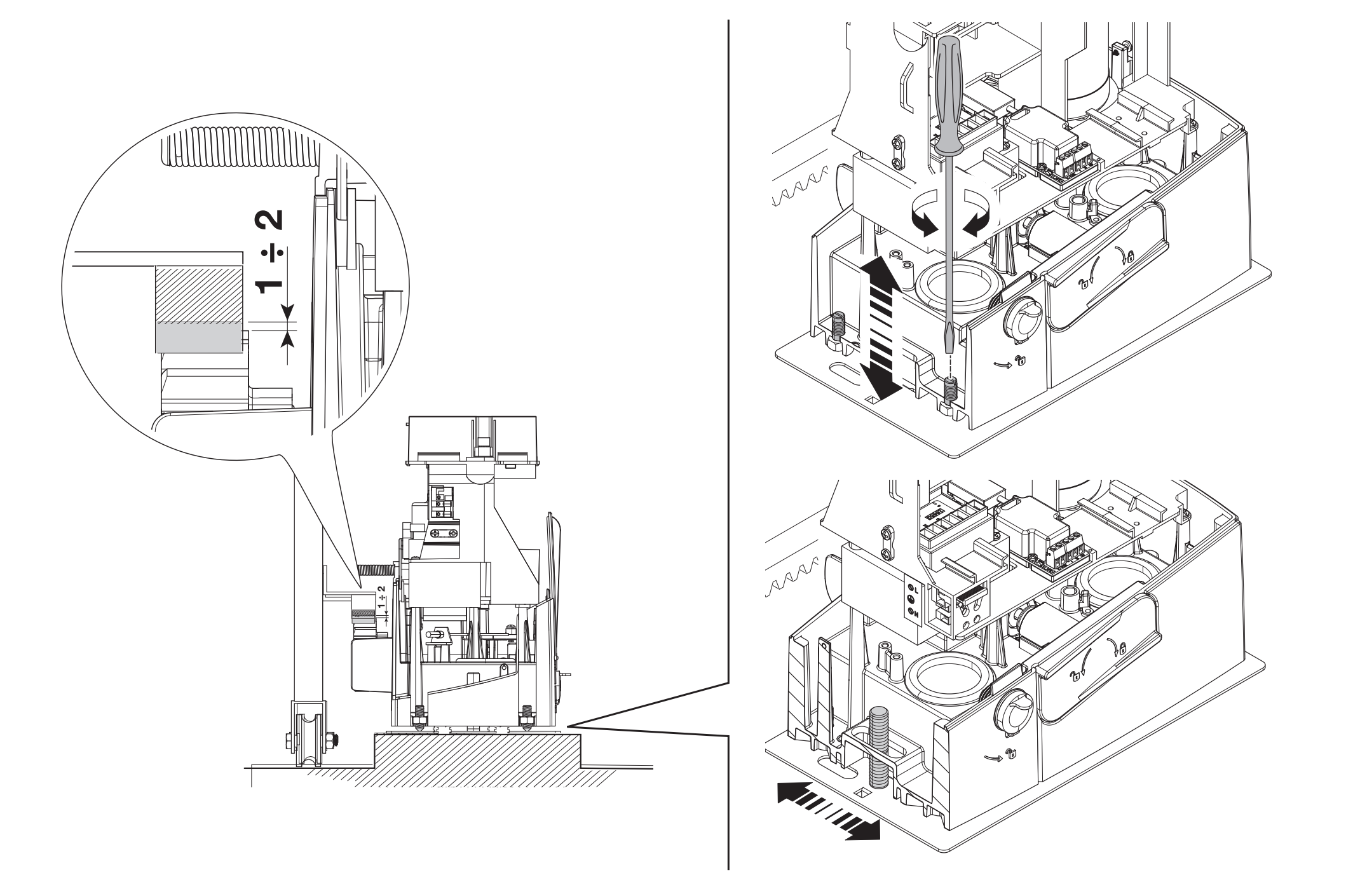

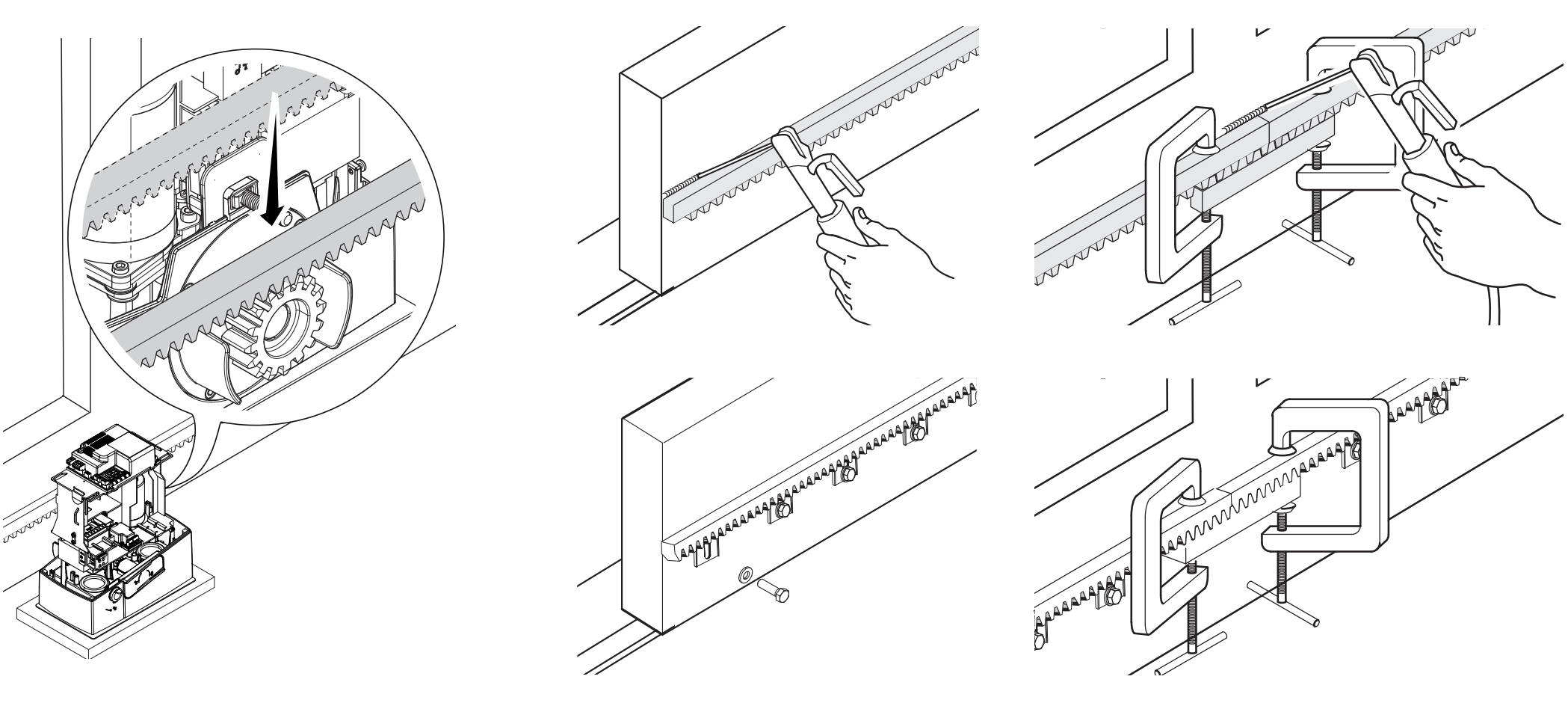

Listwa zębata i luz zazębienia
Odblokuj napęd i mocuj listwę zębatą, ręcznie przesuwając skrzydło. Przy łączeniu elementów umieść pomocniczy odcinek listwy pod złączem, aby zęby płynnie przechodziły jeden w drugi. Po montażu ustaw pionowe i poziome położenie napędu.
Pozostaw luz 1–2 mm między listwą zębatą a zębnikiem. Ciężar bramy nie może spoczywać na napędzie. Ręcznie przejedź całą drogę, sprawdź zazębienie i połączenia listwy, a dopiero potem dokręć nakrętki i podkładki na kotwach.

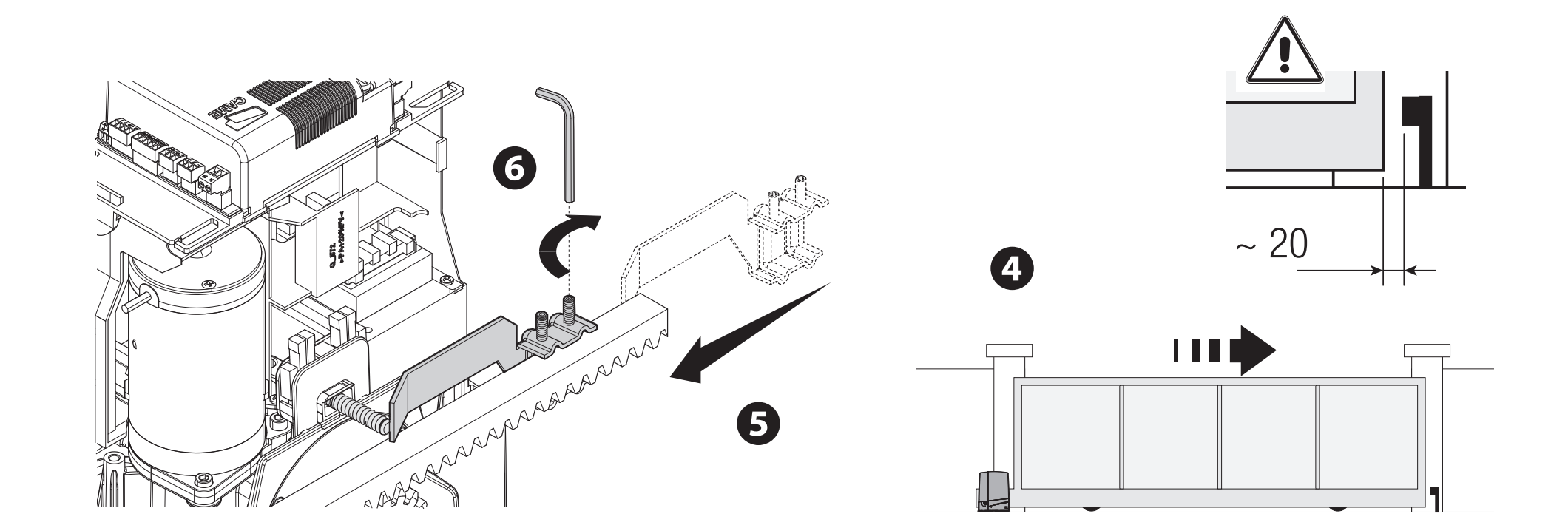

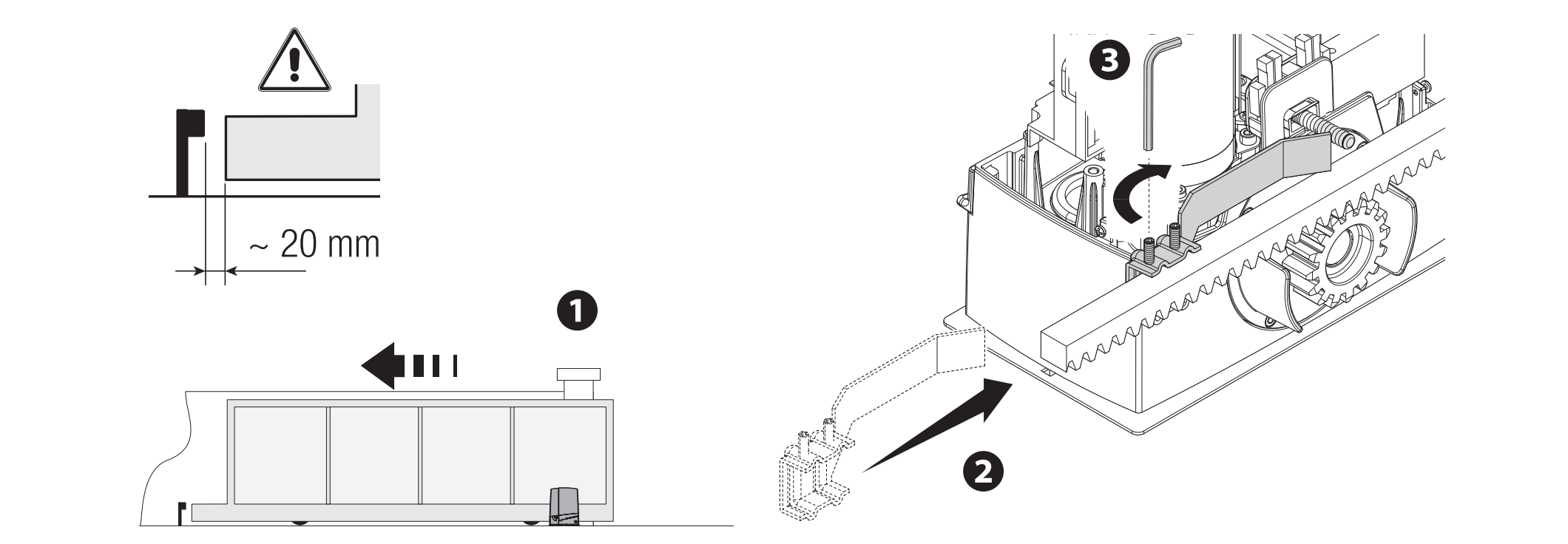

Mechaniczne wyłączniki krańcowe
Przesuń ręcznie skrzydło do pozycji otwartej. Przymocuj do listwy zębatej ogranicznik wyłączający przy otwieraniu tak, aby jego najazd niezawodnie przełączał sprężynowy mikroprzełącznik. W ten sam sposób ustaw ogranicznik zamykania. Solidnie zamocuj ograniczniki; mechaniczny ogranicznik bramy i ogranicznik wyłączający napędu pełnią różne funkcje.
W przedstawionym układzie pozostaw przy pozycji krańcowej około 20 mm przed ogranicznikiem mechanicznym. Sprawdź dobieg przy rzeczywistej prędkości i obciążeniu.
Okablowanie
| Podłączenie | Kabel / warunek |
|---|---|
| Zasilanie 230 V AC, L/N/PE | 3G × 1,5 mm² do 20 m; 3G × 2,5 mm² przy 20–30 m. |
| Elementy sterujące | Liczba żył zależnie od sterowania, przekrój 0,5 mm² dla podanych krótkich tras. |
| Fotokomórki DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Należy zachować połączenie TX i styku NC. |
| Antena | RG58, maksymalnie 10 m; zalecane do 5 m. |
| RSE / CRP | UTP CAT 5; oddzielne połączenie szeregowe, nie zasilanie silnika. |
Liczba żył musi wystarczyć do wykonania całego wybranego schematu. W przypadku dłuższej trasy, równoległych odbiorników lub innych akcesoriów technik musi przeliczyć przekrój przewodu na podstawie prądu i spadku napięcia. Chroń kable przed uszkodzeniem i kontaktem z silnikiem lub transformatorem; przewód sieciowy i obwody niskonapięciowe prowadź z odpowiednim odstępem.

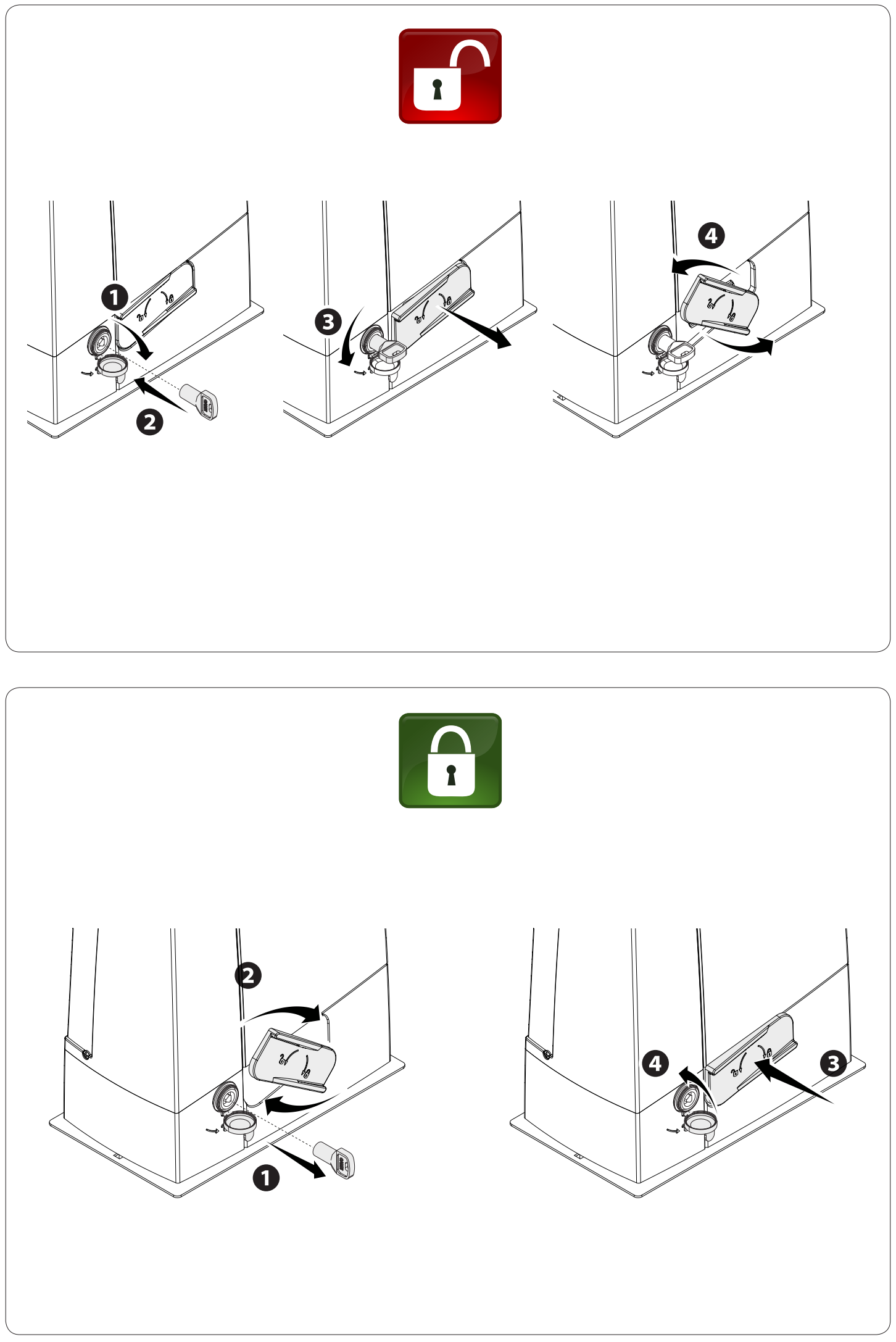

Ręczne odblokowanie w przypadku awarii zasilania
Przed ręcznym przesuwaniem odłącz zasilanie i zabezpiecz skrzydło. Odblokowanie uszkodzonej lub niewyważonej bramy może spowodować jej niekontrolowany ruch.
- Włóż klucz do zamka i obróć go w kierunku wskazanym strzałką na ilustracji.
- Pociągnij i otwórz dźwignię odblokowującą zgodnie z ilustracją.
- Przesuwaj bramę ręcznie w kontrolowany sposób, nie dopuszczając osób na jej tor ruchu.
- Aby ponownie zablokować napęd, ustaw dźwignię w pierwotnym położeniu i zablokuj mechanizm. Przed wydaniem polecenia napędowi sprawdź, czy jest zablokowany.

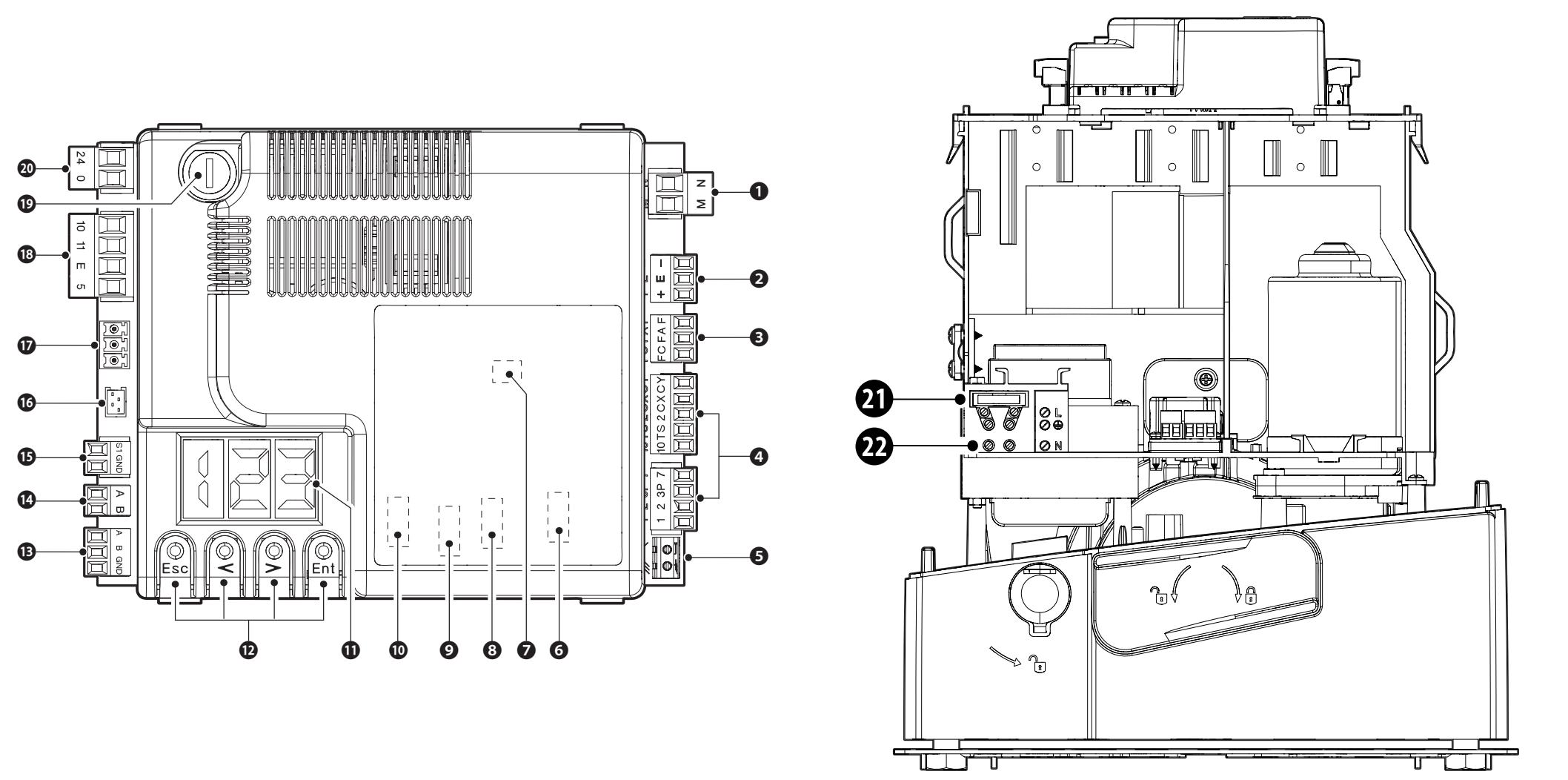

Orientacja na płycie sterującej ZN7

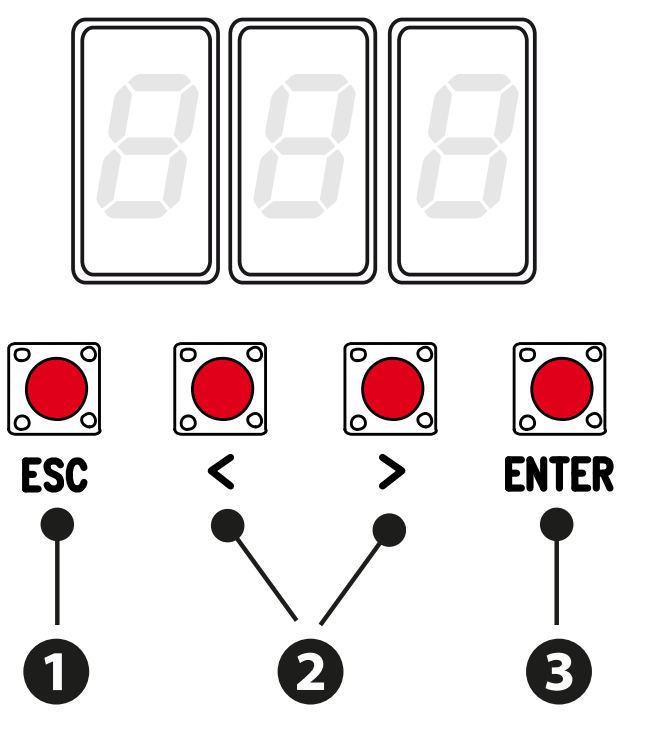

ZN7 ma wyświetlacz i przyciski ESC, strzałki oraz ENTER. Ustawieniami, czasami i użytkownikami zarządza się z poziomu menu. Złącza AF, Memory Roll, R700/R800, RSE i RIOCN8WS mają odrębne zastosowania; kartę wkładaj lub wyjmuj wyłącznie po odłączeniu zasilania sieciowego i akumulatorów.
| Numer ilustracji | Element |
|---|---|
| 1 / 2 / 3 | Silnik / enkoder / wyłączniki krańcowe |
| 4 / 5 / 6 | Polecenia i zabezpieczenia / antena / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 lub R800 / RSE / RIOCN8WS |
| 11 / 12 | Wyświetlacz / przyciski programowania |
| 13 / 14 / 15 | A–B–GND połączenie szeregowe / A–B klawiatura / S1–GND transponder |
| 16 / 17 / 18 | Moduł GSM / RGP1 / akcesoria i oświetlenie |
| 19 / 20 / 21 / 22 | Bezpiecznik akcesoriów / wejście płyty / bezpiecznik sieciowy / zasilanie sieciowe |
Zaciski i zasilanie ZN7
| Zaciski | Zastosowanie / napięcie / polaryzacja |
|---|---|
| L / N / PE | Zasilanie 230 V AC, 50/60 Hz dla BXV08AGS. PE to przewód ochronny; AC nie ma biegunów +/−. |

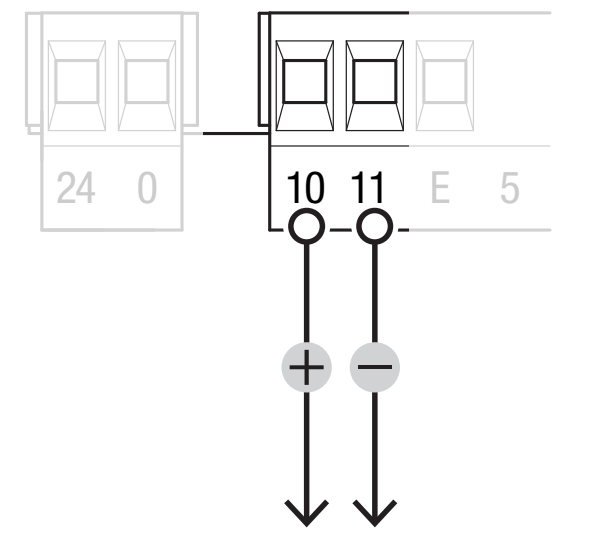

| 10 / 11 | Akcesoria: zwykle 24 V AC, przy zasilaniu akumulatorowym 24 V DC, suma poboru mocy maksymalnie 40 W. Przy DC 10 = plus (+), 11 = minus (−); przy AC bez polaryzacji. |
| 10 / E | Lampa sygnalizacyjna lub oświetlenie cyklu, 24 V AC/DC, maks. 25 W. Przy DC 10 to wspólny biegun dodatni, E to wyjście przełączane. |
| 10 / 5 | Sygnalizacja stanu bramy, 24 V AC/DC, maks. 3 W. Przy DC 10 to wspólny biegun dodatni, 5 to wyjście przełączane; nie jest to zasilanie stałe. |
| 24 / 0 | Wewnętrzne zasilanie płyty z sekcji zasilającej; nie podłączać jako wyjścia akcesoriów ani zewnętrznego wejścia akumulatorów. |
| M / N | Silnik 24 V DC; pozostawić okablowanie zgodne z właściwym układem. Nie jest to zasilanie 230 V. |
| + / E / − | Enkoder: zasilanie +/− i sygnał E; nie jest to uniwersalne wyjście akcesoriów. |
| F / FA, F / FC | F – wspólny, FA – otwieranie, FC – zamykanie; styki krańcowe NC bez polaryzacji. |
| A / B / GND – RSE | Interfejs szeregowy z kartą RSE; nie mylić z A/B klawiatury. |

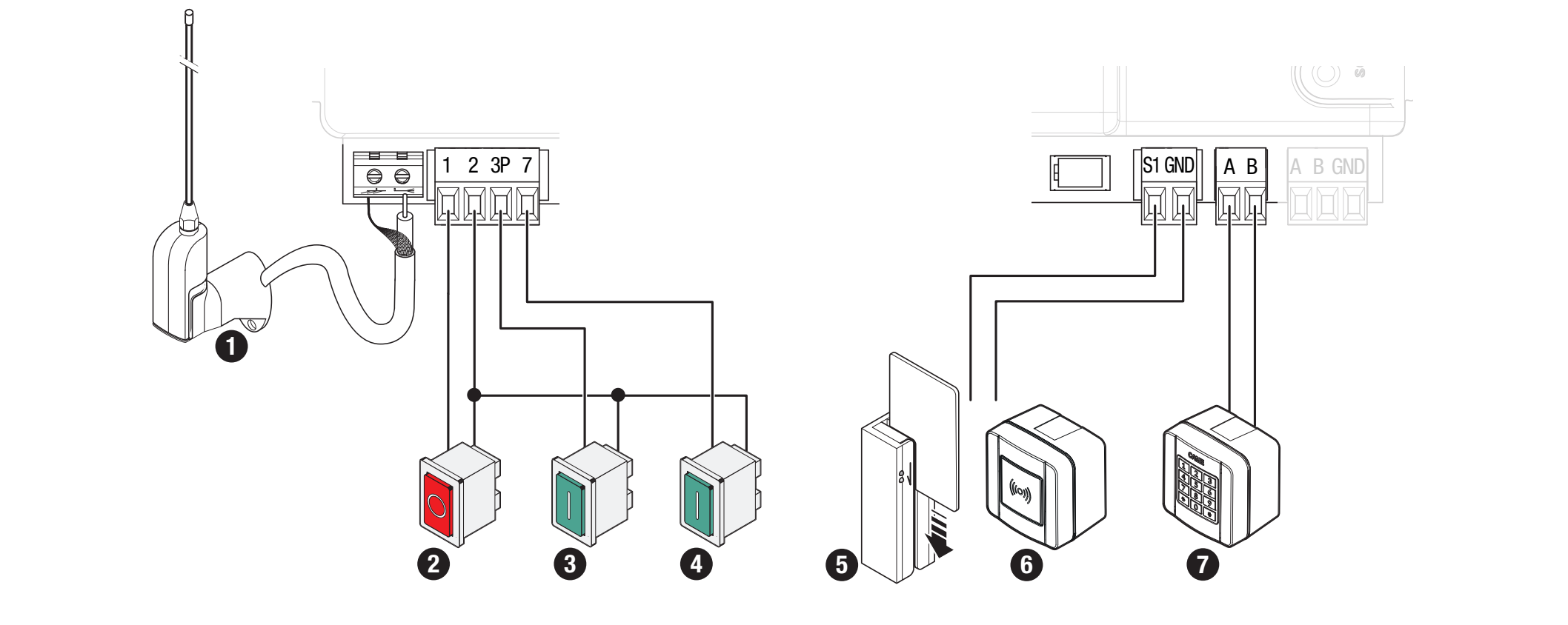

Polecenia i styki bezpieczeństwa
| Zaciski | Styk / działanie |
|---|---|
| 1–2 | NC STOP; ustawić F1 = ON, jeśli jest podłączony. Fabrycznie F1 = OFF. Bez polaryzacji. |
| 2–7 | Polecenie NO; działanie wybiera F7. Styk bezpotencjałowy, bez polaryzacji. |
| 2–3P | Częściowe lub pełne otwieranie NO, zgodnie z ustawieniem F8. Styk bezpotencjałowy, bez polaryzacji. |
| 2–CX / 2–CY | Wejścia bezpieczeństwa NC; ustawić F2/F3. Bez polaryzacji. |
| 10 / TS | Sprawdzona gałąź zasilania fotokomórek zgodnie ze schematem; nie aktywować F5 bez prawidłowego podłączenia. |
| A–B / R800 | Klawiatura kodowa z kartą dekodującą R800, F14 = 1. |
| S1–GND / R700 | Transponder lub czytnik z R700, F14 = 0. |
| Antena / AF | RG58 i wtykana karta radiowa o właściwej częstotliwości/kodowaniu. |

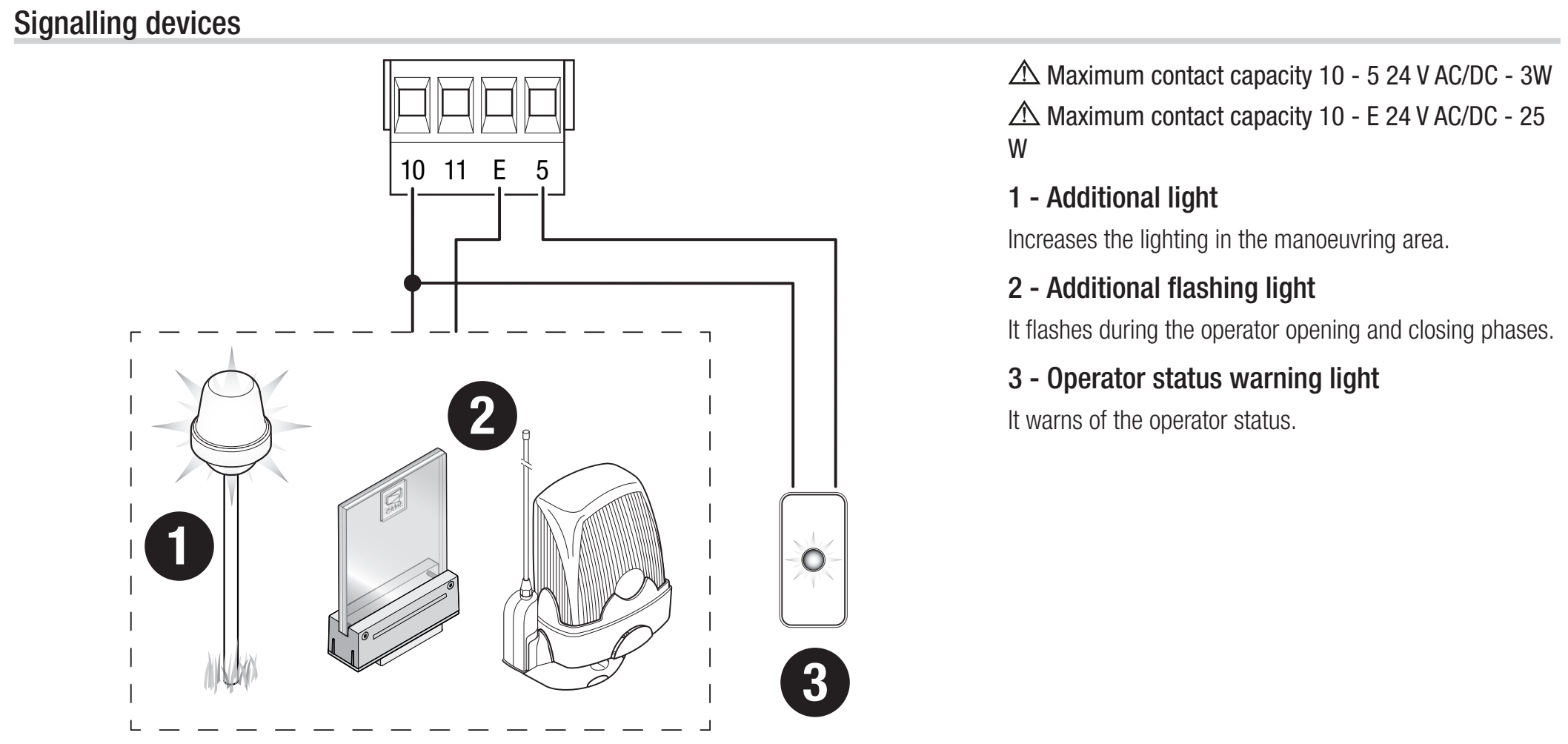

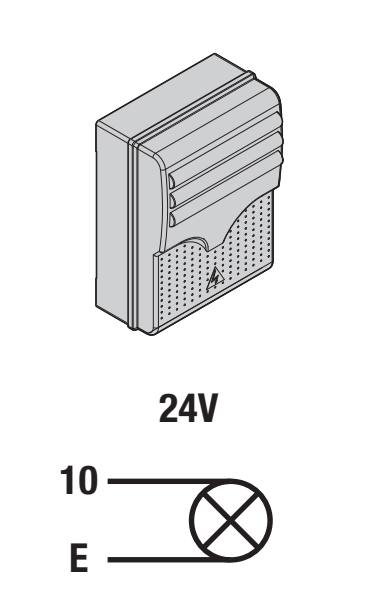

Lampa ostrzegawcza i sygnalizacja stanu
KLED24, 24 V AC/DC i 2 W, podłącz do 10–E; dla lampy ostrzegawczej ustaw F18 = 0. KLED24 nie ma osobno oznaczonego przewodu zasilającego +/−. Przy zasilaniu AC nie występuje polaryzacja prądu stałego, przy DC zacisk 10 jest dodatnim wspólnym wyjściem płyty. Nie podłączaj lampy ostrzegawczej 230 V do tego wyjścia 24 V.
Wyjście 10–5 służy do małej sygnalizacji stanu, maks. 3 W, z ustawieniem F10. Tryb światła cyklicznego F18 = 1 wymaga ustawienia czasu automatycznego zamykania; światło pozostaje włączone od otwarcia do całkowitego zamknięcia, łącznie z czasem oczekiwania.

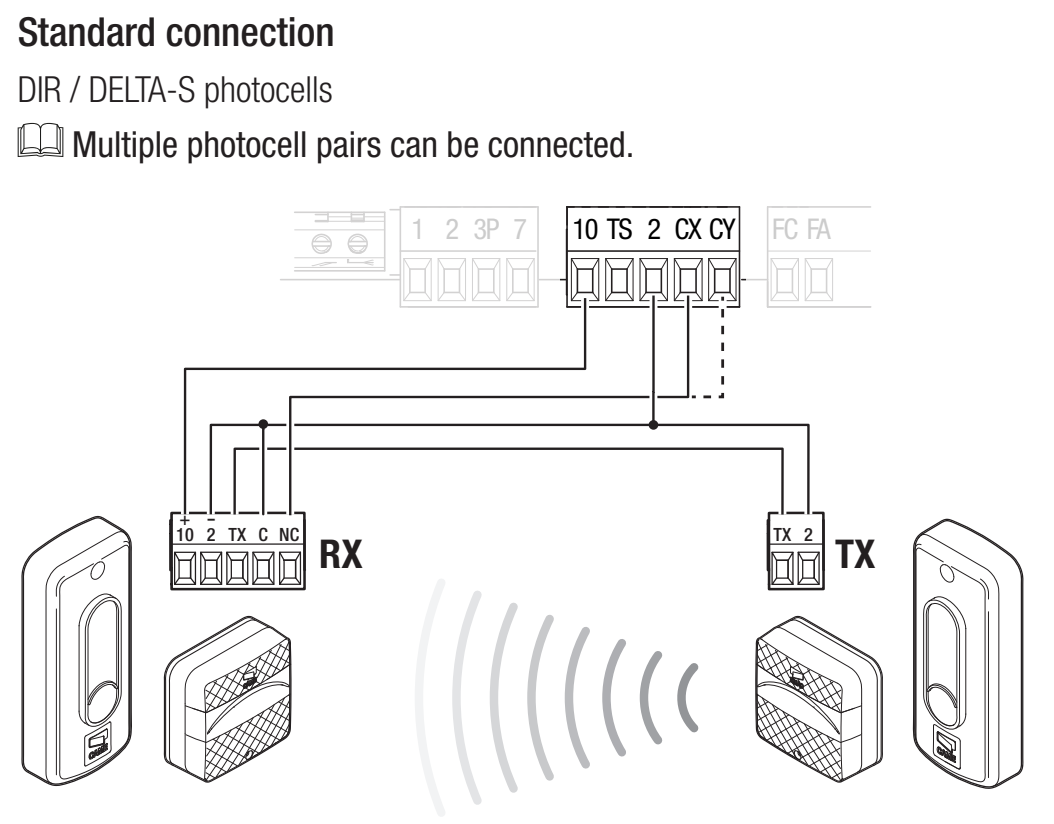

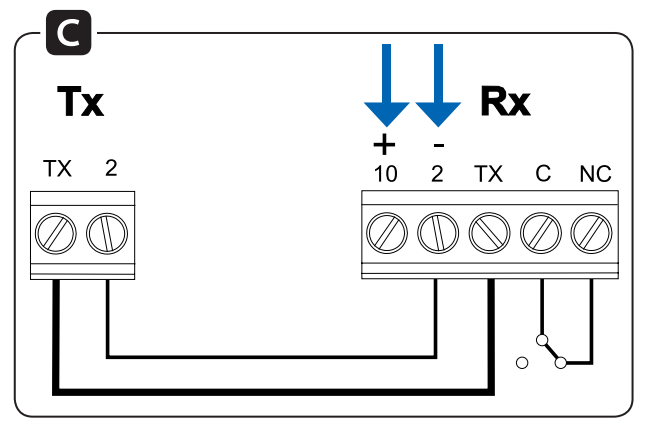

Fotokomórki i test bezpieczeństwa

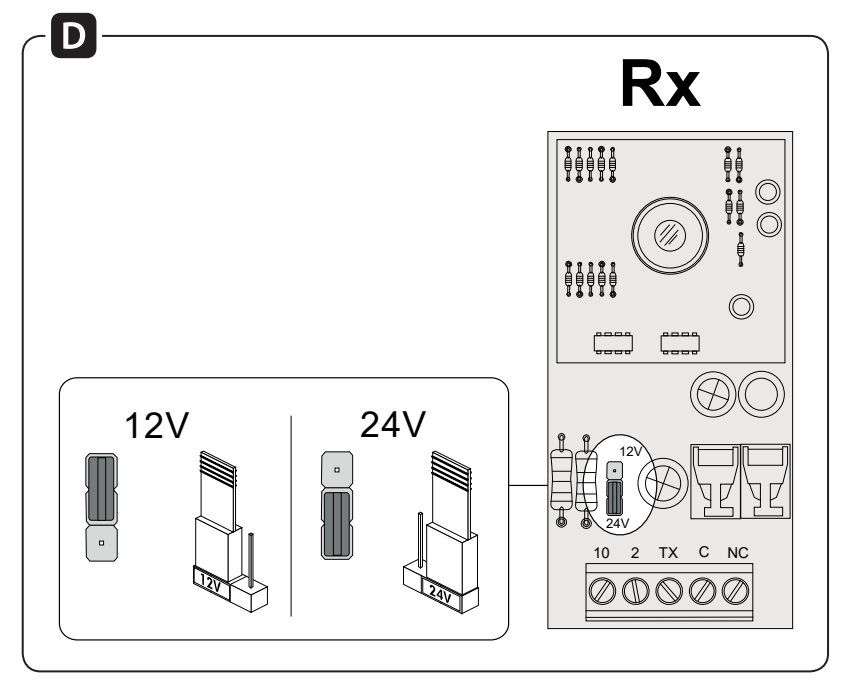

CAME DIR10 składa się z nadajnika TX i odbiornika RX o zasięgu 10 m. Ustaw zworkę odbiornika na 24 V. Pobór prądu przez parę wynosi 60 mA przy 24 V AC. Zasilanie RX jest oznaczone 10 (+), 2 (−); TX ma zaciski TX i 2; producent nie podaje przy nich osobnych oznaczeń +/− na tym rysunku. Przy zasilaniu prądem przemiennym polaryzacja prądu stałego nie ma zastosowania. Wyjście TX jest częścią synchronizacji; połącz RX TX z TX TX zgodnie ze schematem i nie zastępuj tego połączenia bezpośrednim zasilaniem z zacisku 10 płyty.
| Zacisk fotokomórki | Zwykłe podłączenie | Podłączenie z testem |
|---|---|---|
| RX 10 (+) | Płyta 10 | Płyta 10 |
| RX 2 (−) i RX C | Płyta 2 | Płyta 2 |
| RX TX ↔ TX TX | Połącz TX między odbiornikiem a nadajnikiem | Takie samo połączenie |
| TX 2 | Płyta 2 | Płyta TS |
| RX NC | Płyta CX | Płyta CX |
Styk C–NC jest bezpotencjałowym stykiem bezpieczeństwa. Nie ma bieguna dodatniego ani ujemnego. Obwody zasilania i styku to dwa różne obwody. Przy DC zacisk 10 jest biegunem dodatnim; ujemny przewód RX 2 jest w tym konkretnym schemacie połączony ze wspólnym zaciskiem 2 płyty. Nie myl zacisku 2 z zaciskiem zasilania 11.
Przy podłączeniu styku do CX ustaw F2 = C1. Przy podłączeniu styku do CY wybierz odpowiednią reakcję za pomocą F3. C1 ponownie otwiera podczas zamykania, C2 ponownie zamyka podczas otwierania, C3 zatrzymuje napęd, a następnie automatycznie zamyka i wymaga F19; C4 oczekuje na usunięcie przeszkody, a następnie wznawia ruch.

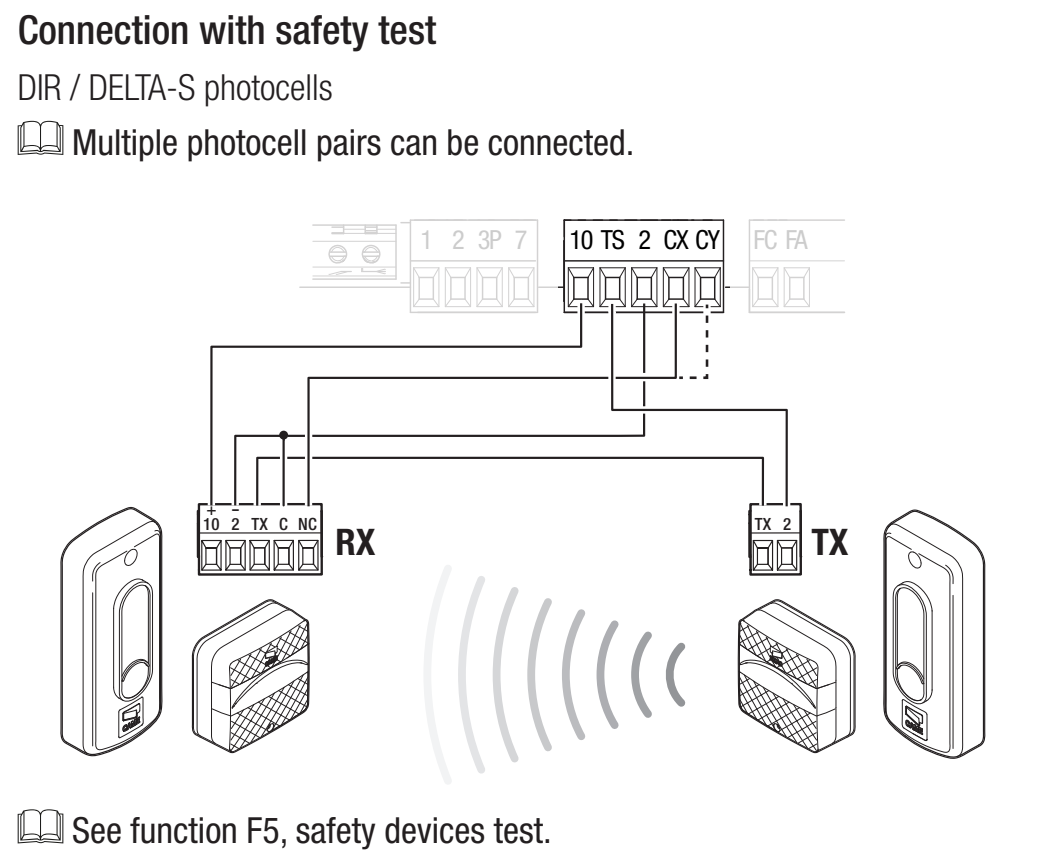

Podłączenie testu przez TS
Podczas testu TX 2 należy przenieść do TS, natomiast RX 2 i RX C pozostają podłączone do zacisku 2 płyty. Połączenie TX między nadajnikiem a odbiornikiem pozostaje bez zmian. Najpierw zmień podłączenie przy wyłączonym zasilaniu, a dopiero potem aktywuj test.
Ustaw F5 = 1 dla CX, 2 dla CY lub 4 dla CX i CY. W przypadku błędu testu wyświetli się E4, a napęd nie wykona polecenia. Funkcji używa się razem z aktywnymi wejściami bezpieczeństwa.
Po podłączeniu sprawdź przerwanie wiązki podczas odpowiedniego ruchu, a następnie jej ponowne odsłonięcie. Nie mostkuj wejścia bezpieczeństwa jako trwałego sposobu usunięcia usterki.
Listwy bezpieczeństwa
Listwę stykową NC podłącz między 2 a CX lub CY i wybierz C7 – ponowne otwieranie podczas zamykania albo C8 – ponowne zamykanie podczas otwierania. Styk bezpotencjałowy nie ma polaryzacji. Listwy rezystancyjnej nie podłączaj jak zwykłego styku NC; musi mieć odpowiedni interfejs do danego sterowania.
Pierwsze uruchomienie ZN7
- Sprawdź swobodny ruch, listwę zębatą, stałe i przełączane ograniczniki, zablokowany napęd, podłączenia i zabezpieczenie niebezpiecznych miejsc.
- Włącz zasilanie i sprawdź wyświetlacz. Ustaw A1 = 3 dla napędu obsługującego bramę o masie do 800 kg, F54 zgodnie z kierunkiem i F1 zgodnie z podłączonym STOP.
- Ustaw F2/F3 dla podłączonych zabezpieczeń oraz ewentualnie test F5. Nieużywane wejścia pozostaw wyłączone. Do uczenia F11 musi być ustawione na ON.
- Wykonaj A3 – uczenie drogi.
- Ustaw parametry pracy i użytkowników, a następnie sprawdź pełny cykl, częściowe otwieranie, każdy element bezpieczeństwa, lampę ostrzegawczą i zachowanie po zaniku zasilania.
Pierwszym zwykłym manewrem po włączeniu zasilania jest otwieranie; poczekaj na jego zakończenie. Kalibracja A3 ma własną sekwencję. W przypadku nietypowego hałasu, wibracji lub nieprawidłowego kierunku natychmiast zatrzymaj napęd przyciskiem ESC/STOP i usuń przyczynę.

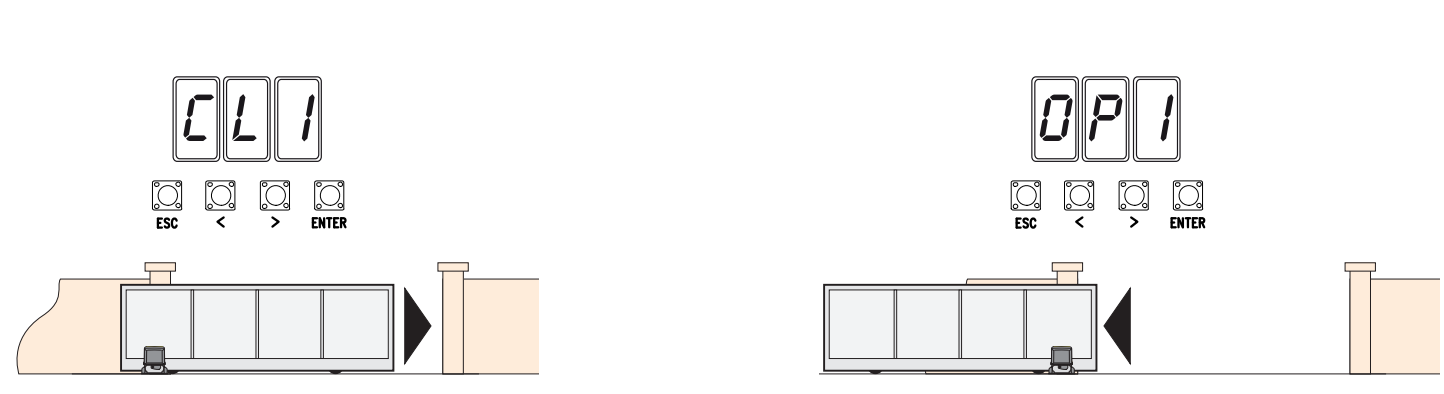

A3 – automatyczne uczenie drogi
Warunki wstępne: prawidłowe ustawienia A1 i F54, ustawiony STOP, aktywny enkoder, prawidłowe wyłączniki krańcowe i stałe ograniczniki. Przesuń ręcznie skrzydło mniej więcej do połowy i ponownie zablokuj napęd. Przestrzeń musi pozostać wolna.
Podczas kalibracji urządzenia bezpieczeństwa są wyłączone, z wyjątkiem zatrzymania przyciskiem ESC. Technik musi nadzorować cały ruch i nie dopuścić do wejścia osób na jego tor.
- Naciśnij ENTER, strzałkami wybierz A3 i zatwierdź przyciskiem ENTER.
- Wybierz ON i zatwierdź przyciskiem ENTER.
- Napęd najpierw zamknie się do położenia krańcowego, na wyświetlaczu pojawi się CL1.
- Następnie otworzy się do położenia krańcowego, na wyświetlaczu pojawi się OP1.
- Po zakończeniu sprawdź pełny ruch i działanie zabezpieczeń. W przypadku E1/E2 najpierw usuń przyczynę zgodnie z diagnostyką; nie powtarzaj uczenia przy usterce mechanicznej.
Programowanie za pomocą wyświetlacza
Programować przy zatrzymanym napędzie. ENTER otwiera menu i zatwierdza wybór; strzałki </> wybierają pozycję lub zmieniają wartość. Po zmianie naciśnij ENTER, aby zatwierdzić. ESC anuluje niezatwierdzoną zmianę, cofa lub zamyka menu. Podczas normalnej pracy ESC zatrzymuje napęd; strzałki umożliwiają ruch próbny.
Pogrubieniem oznaczono fabryczne wartości danego menu. Funkcje akcesoriów są dostępne tylko po zainstalowaniu wymaganej karty lub włączeniu powiązanej funkcji. Przed zmianą zapisz aktualne ustawienia. Niższa wartość czułości F34/F35 oznacza wyższą czułość; po zmianie prędkości, momentu obrotowego lub czułości należy sprawdzić siły i zabezpieczenia.
Funkcje F
Użytkownicy i system U / A / H
Parowanie i usuwanie pilotów
Pamięć ZN7 ma pojemność 250 użytkowników. Odbiornik musi być zamontowany w AF oraz zgodny z częstotliwością i kodowaniem nadajnika. Przykładem kodu stałego 433,92 MHz jest TOP-432EE z AF43S. U4 może ograniczyć zakres odbieranych kodowań; sama zgodność częstotliwości nie wystarczy.
- W U1 wybierz tryb działania: 1 krok po kroku, 2 sekwencyjnie, 3 tylko otwieranie lub 4 częściowe otwieranie.
- Potwierdź przyciskiem ENTER i prześlij kod, naciskając wybrany przycisk pilota.
- Powtórz procedurę dla kolejnego użytkownika. Zapisz numery przypisane do pamięci i przypisane polecenia, a następnie sprawdź działanie w praktyce.
Pojedynczego użytkownika można usunąć przez U2: wybierz ON, wskaż numer strzałkami lub aktywuj odpowiedni zapisany nadajnik, a następnie potwierdź przyciskiem ENTER. Komunikat CLr na wyświetlaczu potwierdzi usunięcie. U3 = 1 usuwa wszystkich użytkowników.
U4 = 2 (Rolling Code) lub 3 (TWIN) usuwa wcześniej zapisane nadajniki z innym kodowaniem. Przed zmianą sprawdź system, wersję H1 i ewidencję pilotów; nie używaj tej zmiany do próbnego diagnozowania usterki odbiornika.
Kopia zapasowa za pomocą Memory Roll
- Odłącz zasilanie sieciowe i ewentualne akumulatory, a następnie włóż Memory Roll do odpowiedniego złącza.
- Włącz zasilanie; aby zapisać dane, użyj F50 = 1, a aby je wczytać – F51 = 1. Wczytanie zastąpi dane płyty danymi zapisanymi w pamięci.
- Po zakończeniu ponownie odłącz zasilanie i wyjmij kartę pamięci.
- Po wczytaniu sprawdź model, kierunek, zabezpieczenia i wszystkie polecenia. Ta płyta ZN7 ma złącze Memory Roll; nie używaj nieistniejącego portu USB.

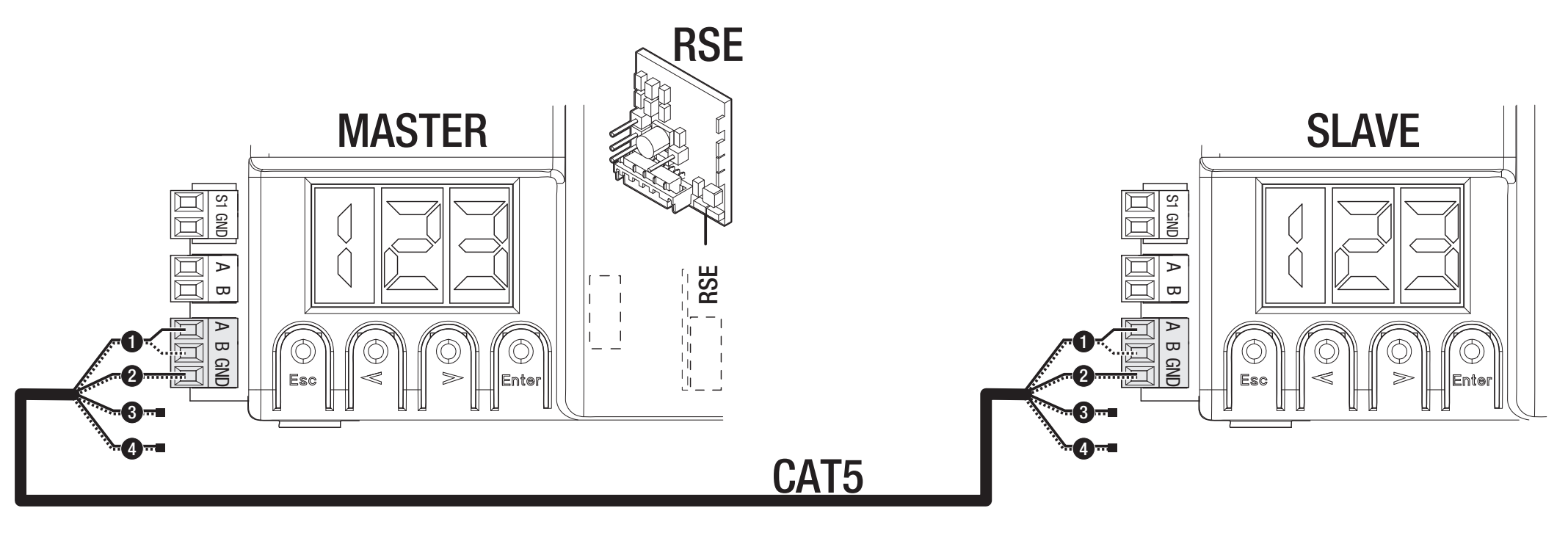

Sprzęganie dwóch napędów
W każdej płycie należy zastosować kartę RSE i połączenie CAT 5 przez A–B–GND zgodnie z ilustracją. Elementy sterujące i zabezpieczające podłącz do płyty MASTER. Na niej ustaw F49 = 1, kierunek za pomocą F54 oraz przesyłanie parametrów za pomocą F52. Użytkowników zapisuj na płycie MASTER; częściowe otwieranie i polecenie krok po kroku działają zgodnie z przedstawionym układem wspólnym.
Bezprzewodowe zabezpieczenie RIO
RIOCN8WS korzysta z osobnego złącza RIO. F65/F66 konfigurują dwie bezprzewodowe krawędzie bezpieczeństwa, a F67/F68 – dwa kanały fotokomórek. Sprawdź rzeczywiste oznaczenie elementu i kanału na wyświetlaczu. Test zabezpieczeń bezprzewodowych jest nadal aktywny; przed wznowieniem pracy usuń przyczynę utraty połączenia E17 lub braku konfiguracji E18.
A4 – reset parametrów
Przed resetem zapisz wersję H1, ustawienia i użytkowników; jeśli masz Memory Roll, zapisz na nim dane. Wybierz ON w menu A4 i potwierdź przyciskiem ENTER. W opisanej tu wersji zostaną przywrócone ustawienia fabryczne i usunięte dane dotyczące wyuczonego przebiegu.
Po resecie ponownie skonfiguruj A1, F54, F1, wejścia zabezpieczające i procedurę uczenia A3. Przed normalną eksploatacją sprawdź zabezpieczenia. Usuwanie użytkowników to osobna funkcja U3. W przypadku płyty z innym menu funkcja A4 może przywracać inny zakres ustawień; postępuj zgodnie z instrukcją konkretnej wersji.
Diagnostyka na podstawie wyświetlacza
| Kod | Znaczenie / kontrola |
|---|---|
| E1 | Błąd kalibracji. Sprawdź A3, mechanikę, kierunek i wyłączniki krańcowe. |
| E2 | Błąd konfiguracji. Sprawdź model A1, kierunek F54 i zakończenie procedury uczenia. |
| E3 | Błąd enkodera. Przy odłączonym zasilaniu sprawdź złącze +/E/− i przewody; po naprawie przeprowadź uczenie. |
| E4 | Błąd testu zabezpieczeń. Sprawdź TX na TS, zasilanie, styk NC i F5. |
| E7 | Przekroczenie czasu pracy. Sprawdź opory, ograniczniki i zakończenie ruchu. |
| E9 | Przeszkoda podczas zamykania. Usuń rzeczywistą przeszkodę; sprawdź listwę zębatą i czułość. |
| E10 | Przeszkoda podczas otwierania. Sprawdź tor ruchu i prawidłowe ustawienie sił. |
| E11 | Zbyt wiele kolejnych przeszkód. Napraw mechanikę lub usuń przyczynę zadziałania zabezpieczenia. |
| E13 | Oba styki krańcowe są otwarte. Sprawdź FA/FC/F i krańcowe wyłączniki. |
| E14 | Błąd komunikacji szeregowej. Sprawdź RSE, CAT 5 i konfigurację. |
| E15 | Niezgodny nadajnik. Sprawdź AF, częstotliwość i U4. |
| E17 | Usterka komunikacji systemu bezprzewodowego. Sprawdź RIO, urządzenia i zakłócenia. |
| E18 | System bezprzewodowy nie jest skonfigurowany. Sprawdź RIO i odpowiednie ustawienia F65–F68. |
Jeśli brama się nie porusza, sprawdź zasilanie, odblokowanie napędu, STOP i aktywne wejścia zabezpieczające, stale wciśnięty przycisk oraz baterię pilota. Jeśli brama się otwiera, ale nie zamyka, sprawdź fotokomórki i ich styk NC. Nie omijaj zabezpieczenia przez stałe zmostkowanie obwodu.
Bezpieczniki ZN7 dla 230 V
| Obwód | Bezpiecznik szybki |
|---|---|
| Zasilanie sieciowe LINE | 1,6 A-F |
| Akcesoria | 2 A-F |
Bezpieczniki sprawdzaj po odłączeniu zasilania sieciowego i akumulatorów. Wymieniaj wyłącznie na bezpiecznik o takiej samej wartości i typie; najpierw usuń przyczynę zwarcia lub przeciążenia.
Konserwacja i serwis
Regularnie sprawdzaj czystość toru ruchu i listwy zębatej, lekkość ręcznego przesuwania, mocowanie napędu, wyłączniki krańcowe, przewody, odblokowanie oraz wszystkie elementy zabezpieczające. Przed czyszczeniem i pracami serwisowymi odłącz zasilanie sieciowe oraz akumulatorowe zasilanie awaryjne. W razie uszkodzenia, nietypowego hałasu lub drgań zatrzymaj urządzenie i usuń przyczynę.
Moment A6 i czułość F34/F35 ustawiaj odpowiednio do rzeczywistej mechaniki; nie kompensuj oporów ani usterek przez zwiększanie momentu. Po regulacji lub serwisie sprawdź pełny cykl ruchu, siły i zabezpieczenia. W protokole wpisz H1, liczbę cykli A5 i wykonane naprawy. Przekaż użytkownikowi instrukcje do całego zestawu i pokaż, jak ręcznie odblokować napęd. Zużyty sprzęt elektroniczny i baterie oddaj do wyznaczonego punktu zbiórki.
Dane techniczne CAME BXV08AGS
| Parametr | Wartość |
|---|---|
| Maksymalna masa skrzydła | 800 kg |
| Maksymalna długość skrzydła | 20 m |
| Zasilanie napędu – sieciowe | 230 V AC, 50/60 Hz |
| Zasilanie silnika | 24 V DC |
| Moc | 400 W |
| Siła nacisku | 800 N |
| Maksymalna prędkość przesuwu | 11 m/min |
| Maksymalny prąd – wartość z tabeli technicznej producenta | 16 A |
| Stopień ochrony | IP44 |
| Temperatura pracy | −20 do +55 °C |
| Tryb pracy | Intensywna eksploatacja; nie określono stałej liczby cykli na godzinę. |
| Czas pracy | 180 s |
| Pobór mocy w trybie czuwania | 5,5 W |
| Klasa ochronności | I |
| Zębnik / wyłączniki krańcowe | Moduł 4 / mechaniczne |
| Kolor obudowy | Szary RAL 7024 |
| Sterowanie opisane w tej instrukcji | ZN7, wyświetlacz i ESC/strzałki/ENTER |
| Ustawienie A1 | 3–800 kg |

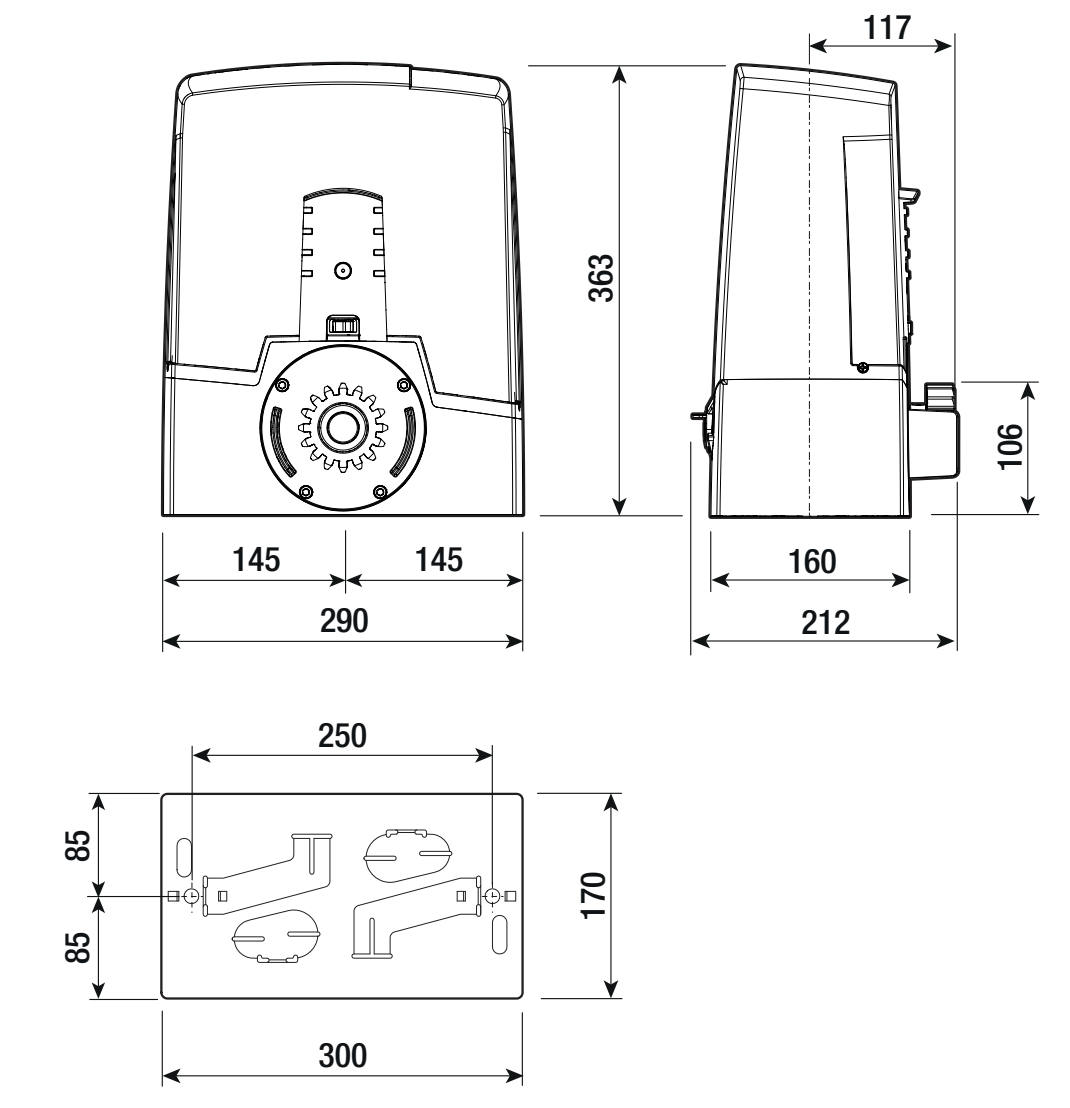

| Wymiary korpusu (szerokość × głębokość × wysokość) | 290 × 212 × 363 mm |
| Płyta kotwiąca | 300 × 170 mm; rozstawy zgodnie z rysunkiem |
