Fundament betonowy samonośnej bramy przesuwnej
Fundament betonowy bramy samonośnej:
- zapewnia stabilność bramy samonośnej
- własnym ciężarem równoważy ciężar bramy, zapobiega jej przewróceniu i przenosi siły na grunt, dlatego warto zachować optymalne wymiary fundamentu
Pomiń tekst i zobacz rysunki >>
Optymalne wymiary fundamentu
Optymalne wymiary fundamentu do zamocowania bramy przesuwnej samonośnej zależą od kilku wzajemnie na siebie wpływających czynników. Podstawowym parametrem bramy jest szerokość światła wjazdu, które brama wypełnia (wymiar od słupka do słupka).
Brama „wystaje” poza ten wymiar o ok. 20 cm ze względu na mocowanie oraz prowadzeniu bramy. Do tego wymiaru należy doliczyć część konstrukcji, która przy zamknięciu utrzymuje bramę i zapewnia, że brama samonośna zachowuje się jak wspornik zawieszony w powietrzu. Ta część może się różnić w zależności od wymaganej nośności bramy lub dostępnego miejsca na działce (na przykład gdy masz mało miejsca na bramę samonośną). Całkowita długość projektowanych przez nas bram jest więc zwykle o około 45% większa niż szerokość światła wjazdu (należy zapewnić odpowiednio dużo miejsca na otwarcie bramy).
Brama jest mocowana do fundamentu za pomocą wózki nośne, które umożliwiają jej przesuwanie oraz przenoszenie sił rozciągających i ściskających wynikających z ciężaru bramy. Ważne jest ich prawidłowe rozmieszczenie. Aby jak najmniej obciążać fundamenty i konstrukcję bramy, należy umieścić wózki jak najdalej od siebie. Nie mogą być jednak zbyt daleko od siebie. W skrajnych położeniach bramy rolki wózków nie mogą wysuwać się z profilu prowadzącego ani uderzać w najazdów zamontowanych wewnątrz profilu C prowadzącego.
Dla typowych wymiarów bram w zakresie 2,5–10,0 m podajemy zalecane wymiary fundamentów. W przypadku innych wymiarów można wybrać odpowiednią wartość spośród wymiarów sąsiednich. Wysokość bramy nie wpływa na wielkość fundamentu betonowego. Wymiary fundamentu zostały zoptymalizowane pod kątem bezpieczeństwa i oszczędności, z uwzględnieniem możliwości występowania gorszej jakości gruntu w miejscu montażu (dlatego zalecane przez nas wymiary nieznacznie przewymiarowaliśmy). Ze względu na głębokość przemarzania gruntu zaleca się, aby minimalna głębokość fundamentu wynosiła 80 cm (głębokość przemarzania w miejscowości Oravská Polhora to 127 cm, a w miejscowości Patince – 78 cm). Fundament jest zaprojektowany z myślą o nośności konstrukcji bramy wykonanej z powszechnie stosowanych i preferowanych przez nas profili (80x40x2mm, 60x40x2mm, 40x40x2mm).
Oczywiście wymiary fundamentu można dostosować do konkretnych wymagań, należy jednak zawsze pamiętać o: całkowitym wymiarze bramy – rozstawie wózków prowadzących – miejscu na ewentualny napęd elektryczny napęd bramy (i związanym z nim okablowaniu) – jakości gruntu – odpowiednim przeciwważeniu tylnego fundamentu (w przypadku długich bram o szerokości wjazdu powyżej 6,5 m) – minimalnej odległości wiercenia otworów pod kotwy od krawędzi fundamentu.
Mówiąc prościej...
Zalecane rysunki sprawdzą się w 90% przypadków. Jeśli będą się Państwo nimi kierować, montaż powinien się powieść. Oczywiście nie jest to jedyne prawidłowe rozwiązanie i w zależności od sytuacji można modyfikować wszystkie wymiary.
I. Fundament pod bramę samonośną o szerokości wjazdu do 6,5 m
LEGENDA DO RYSUNKÓW:
X – odległość między płytami montażowymi (dla bram do 6,5 m)
ŚW – szerokość światła wjazdu
PM – płyta montażowa wózka (wymiary płyty montażowej dla danego wariantu wózka).
Y – zalecana minimalna odległość od krawędzi fundamentu (określa, jak daleko brama będzie odsunięta od ogrodzenia). Zależy od konkretnych warunków, zaleca się jednak wartość z zakresu 50–100 mm.
* – miejsce, które można wykorzystać na napęd lub ewentualny słupek do prowadzenia bocznego

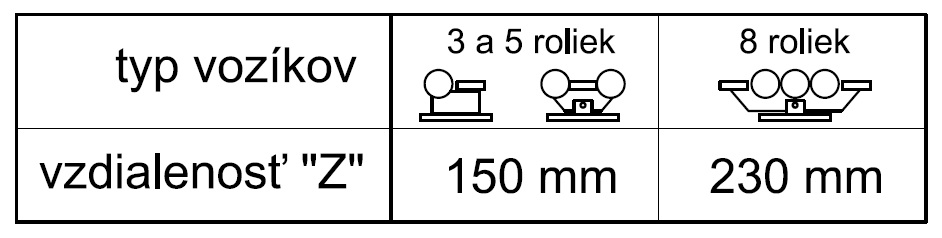

Z – odległość płyty montażowej (PM) od krawędzi wjazdu (ŚW) – zależy od typu wózków:

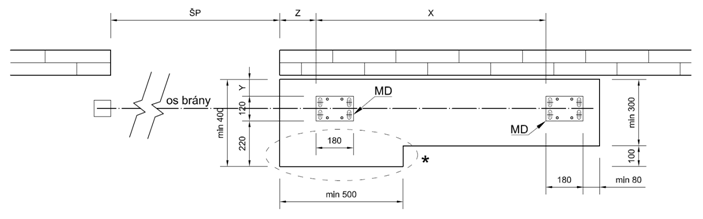

Rysunek fundamentu

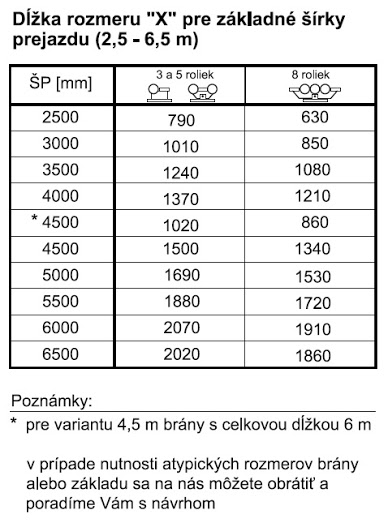

Obliczanie wartości X
II. Fundament pod bramę samonośną o szerokości wjazdu powyżej 6,5 m
Aby ograniczyć koszty, fundamenty pod bramy o szerokości wjazdu powyżej 6,5 m zaprojektowano jako dwa oddzielne fundamenty o różnych wymiarach, ze względu na odmienne funkcje, jakie pełnią.
LEGENDA DO RYSUNKÓW:
X – odległość między fundamentami (dla bram powyżej 6,5 m)
ŚW – szerokość światła wjazdu
PM – płyta montażowa wózka
Y – zalecana minimalna odległość od krawędzi fundamentu (określa, jak daleko brama będzie odsunięta od ogrodzenia). Zależy od konkretnych warunków, zaleca się jednak wartość z zakresu 50–100 mm.
* – miejsce, które można wykorzystać na napęd lub ewentualny słupek do prowadzenia bocznego

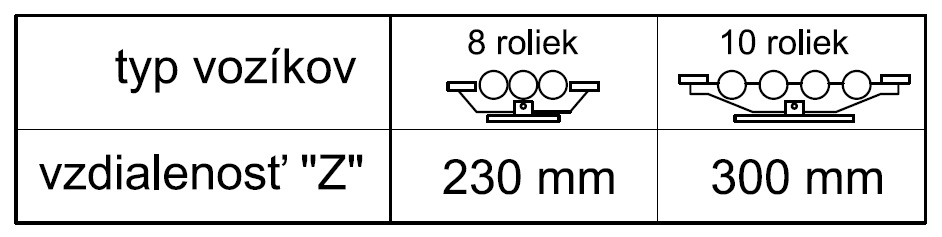

Z – odległość płyty montażowej (PM) od krawędzi wjazdu (ŚW) – zależy od typu wózków:

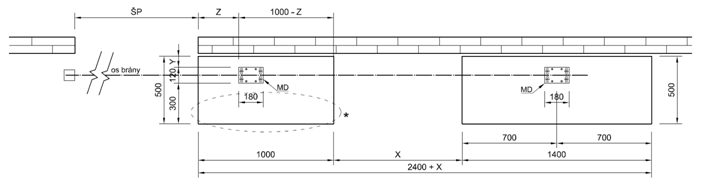

Rysunek fundamentu

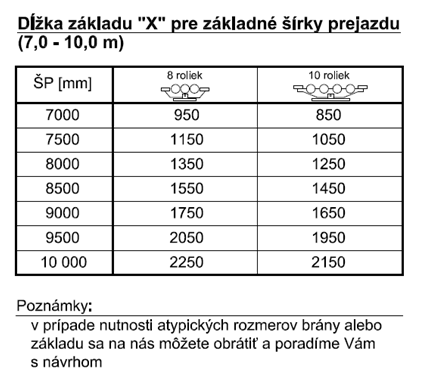

Obliczanie wartości X
Aby uzyskać więcej informacji, skontaktuj się z nami i opisz nam swój projekt. Odpowiemy na pytania w miarę naszych możliwości.
Autor: inż. Ján Kubíček
Uwaga: Wszystkie zalecane metody mogą się różnić w zależności od sytuacji. Zastosowanie zaleceń zależy od uznania montera. Opisane techniki nie są obowiązkowe i nie są jedynym sposobem postępowania. Autor nie ponosi odpowiedzialności za szkody spowodowane postępowaniem zgodnie z zaleceniami.
