Podłączenie zewnętrznego odbiornika NICE OX2 do napędu

Uwaga: Ta strona dotyczy również NICE SMX2R, NICE OX2FM .

Co znajdziesz na tej stronie?



Urządzenie jest dostarczane z przygotowanym okablowaniem, które wystarczy podłączyć do źródła zasilania (12 V lub 24 V, prąd stały albo przemienny). Sposób zasilania wybiera się za pomocą mostka zgodnie z poniższą tabelą:

Wybór zasilania NICE SMX2R Mostek Sposób zasilania Zakres napięcia
nie jest założony 24 V AC/DC 18–28 V
jest założony 12 V AC/DC 10–18 V

Podłączenie elektryczne

Odbiornik ma okablowanie do zasilania, wyjścia dwóch przekaźników oraz wejście antenowe:

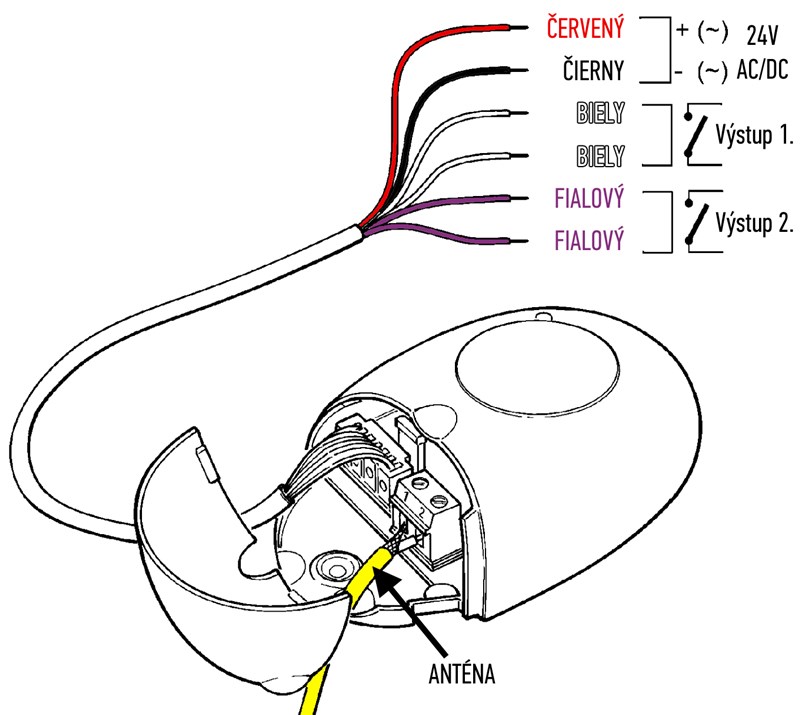

Okablowanie NICE SMX2R

Kolor przewodu Wejście/wyjście Opis
Czerwony/czarny Zasilanie Czerwony przewód to plus, czarny to minus. W przypadku zasilania prądem przemiennym polaryzacja nie ma znaczenia.
Biały/biały Wyjście przekaźnika 1.
czyli sterowanie przyciskiem 1.		 Do styków normalnie otwartych (NO). Jeśli chcesz użyć styków normalnie zamkniętych (NC), postępuj w następujący sposób.
Fioletowy/fioletowy Wyjście przekaźnika 2.
czyli sterowanie przyciskiem 2.		 Do styków normalnie otwartych (NO). Jeśli chcesz użyć styków normalnie zamkniętych (NC), postępuj w następujący sposób.
Żółty Antena Antena jest opcjonalna. Możesz pozostawić odbiornik z samym dołączonym przewodem; zasięg wyniesie około 40-50 m.



Podłączenie pierwszego wyjścia sterującego (białe przewody)

Pierwsze wyjście przekaźnikowe z OX2 (przełącznik 1 – białe przewody) podłączasz do zacisków jednostki sterującej do tego samego wejścia, do którego podłączasz również przycisk przewodowy. Wejścia te są zazwyczaj oznaczone jako:

  • symbol przełącznika
  • GND + PB (Ground + Push Button)
  • START
  • SBS (Step By Step)

Następnie możesz sparować piloty z zewnętrznym odbiornikiem NICE OX2, postępując według poniższej instrukcji:

  1. Naciśnij raz przycisk na OX2; dioda obok zacznie migać w odstępach jednosekundowych.
  2. W ciągu 10 sekund naciśnij i przytrzymaj przycisk na pilocie, którym chcesz sterować bramą, aż dioda na OX2 mignie 3 razy dłużej (około 3 sekundy), a następnie puść przycisk.
  3. Poczekaj, aż dioda na OX2 przestanie migać. Gotowe. Po naciśnięciu przycisku na pilocie brama powinna kolejno otwierać się, zamykać i zatrzymywać.

Opcjonalne podłączenie drugiego wyjścia sterującego (fioletowe przewody)

Jeśli jednostka sterująca ma dodatkowe wejście (np. do otwierania dla pieszych), lub chcesz sterować dodatkowym urządzeniem, możesz opcjonalnie podłączyć również drugie wyjście przekaźnikowe z OX2 (przełącznik 2 – fioletowe przewody). Procedura parowania przycisku na pilocie z fioletowymi przewodami wygląda następująco:

  1. Naciśnij dwa razy przycisk na OX2; dioda obok zacznie migać sekwencja: mignięcie, mignięcie, przerwa, mignięcie, mignięcie
  2. W ciągu 10 sekund naciśnij i przytrzymaj przycisk na pilocie, którym chcesz sterować bramą, aż dioda na OX2 mignie 3 razy dłużej (około 3 sekundy), a następnie puść przycisk.
  3. Poczekaj, aż dioda na OX2 przestanie migać. Gotowe. Przyciskiem na pilocie powinno dać się sterować wyjściem z fioletowych przewodów.

Zastosowanie styków normalnie zamkniętych (NC)

Odbiornik jest standardowo przystosowany do styków normalnie otwartych (NO), co oznacza, że po wysłaniu polecenia z pilota na około 300 ms zamyka obwód, wysyłając w ten sposób polecenie wykonania działania do sterowanego urządzenia. Jeśli potrzebujesz odwrotnego działania, tzn. po wysłaniu polecenia obwód ma być zamknięty przez około 300 ms, a następnie otwarty, postępuj w następujący sposób:

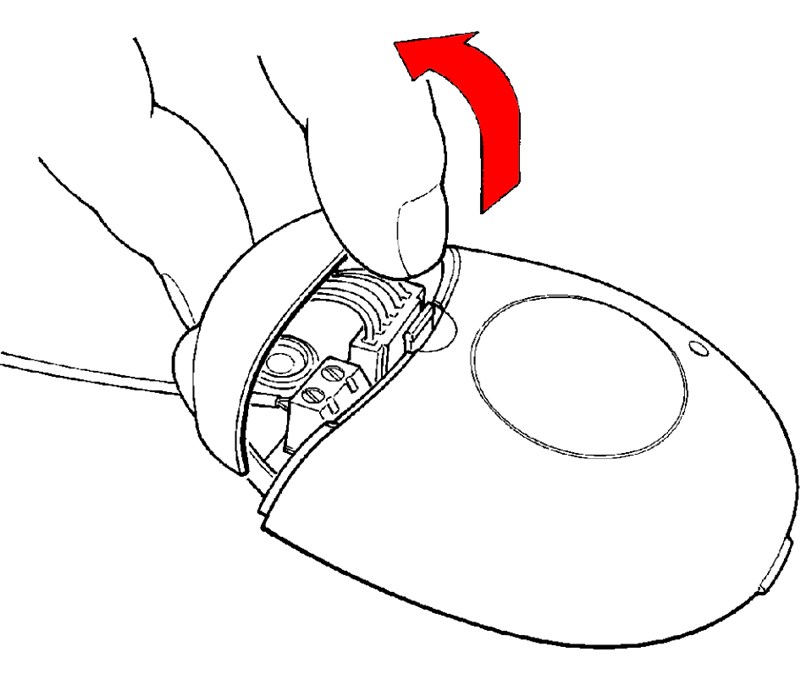

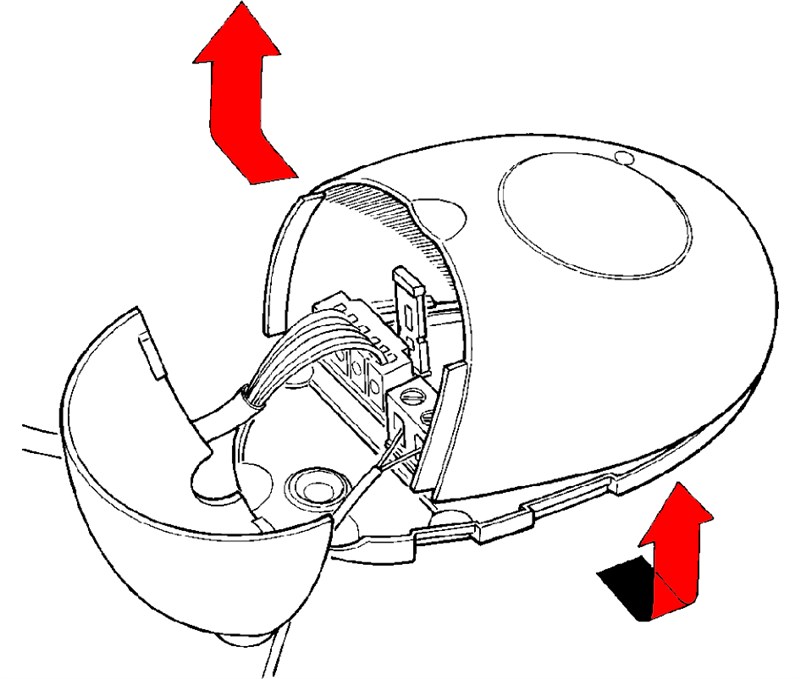

1. Otwórz górną pokrywę odbiornika 2. Otwórz dolną pokrywę odbiornika
Otwórz górną pokrywę odbiornika Otwórz dolną pokrywę odbiornika
3. Wyjmij płytkę drukowaną i odwróć ją na drugą stronę

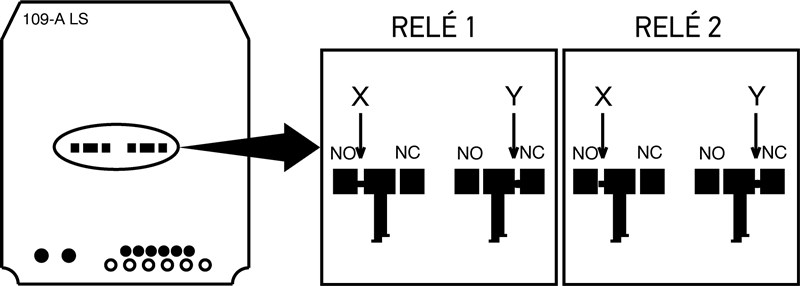

Dla każdego przekaźnika osobno przerwij połączenie X i zlutuj połączenie Y

W przypadku obu przekaźników obowiązuje ta sama procedura:

  1. Przerwij zaznaczone połączenie X
  2. Zlutuj zaznaczone połączenie Y

Operacja jest odwracalna; w razie potrzeby można ją wykonać tylko dla jednego przekaźnika.
