CAME RE432M (001RE432M) – uniwersalny dwukanałowy odbiornik zewnętrzny
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
dostępny w magazynie
306,15 zł z VAT
| Masa |
|---|
| 0,15 kg |
Opis produktu CAME RE432M (001RE432M) – uniwersalny dwukanałowy odbiornik zewnętrzny
Dwukanałowy odbiornik kompatybilny z pilotami CAME serii TOP, TMA, TWIN (tylko TW2EE/TW4EE) oraz ATOMO. Za pomocą tego odbiornika można sterować urządzeniem automatycznym innej marki za pomocą pilota marki CAME, np. napędy marki NICE dostępne w naszej ofercie. Przyda się przede wszystkim wtedy, gdy masz już napęd marki CAME wraz z pilotami i chcesz zamontować napęd innej marki oraz sterować nim za pomocą pilotów CAME. Drugą możliwością jest zakup zewnętrznego odbiornika NICE, np. NICE SMX2R, lub NICE FLOX2R, jeśli chcesz przede wszystkim używać pilotów NICE.
Urządzenie ma pamięć na 50 kodów.

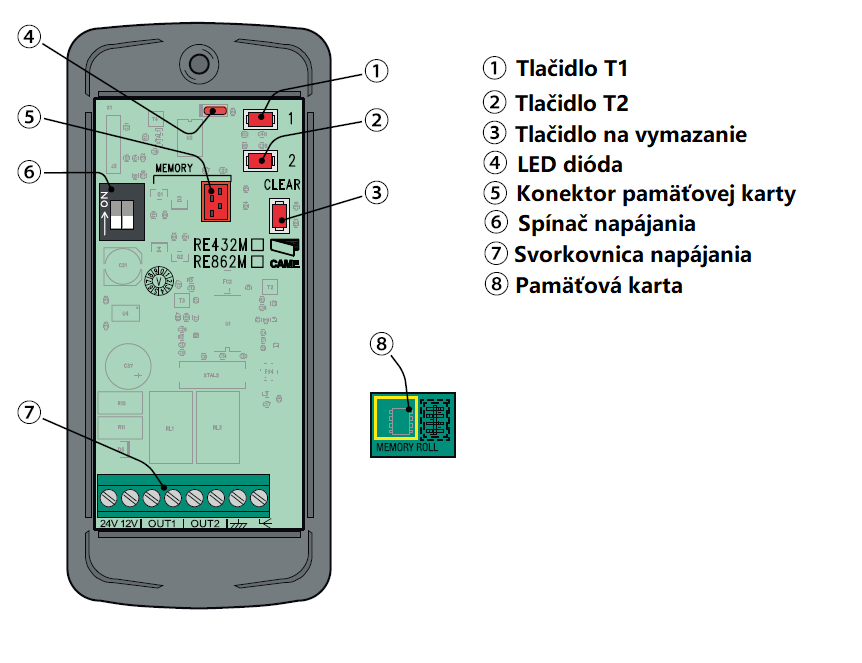

Schemat odbiornika CAME RE432M (001RE432M)
Odbiornik CAME RE432M ma listwę zaciskową do podłączenia zasilania, wyjścia dwóch przekaźników bezpotencjałowych oraz wejście antenowe. Ponadto zawiera przyciski T1 i T2, diodę LED L1, przełączniki do wyboru sposobu zasilania i funkcji PRZEKAŹNIK 2 i kartę pamięci.
Podłączenie elektryczne odbiornika CAME RE432M
|
Urządzenie jest dostarczane z listwą zaciskową, do której należy podłączyć zasilanie ze źródła energii elektrycznej (12V, lub 24V prądem stałym, lub prądem przemiennym ). Sposób zasilania wybiera się za pomocą Przełącznika 1, który ma dwie funkcje: |
|
||||
|
Oba przekaźniki są standardowo NO (normalnie otwarte), a po otrzymaniu polecenia zamykają obwód. Jeśli potrzebujesz funkcji NC (normalnie zamknięte), można ustawić Przełącznik 2 w górnej pozycji, dzięki czemu PRZEKAŹNIK 2 będzie NC (PRZEKAŹNIK 1 pozostanie jednak NO). |
|

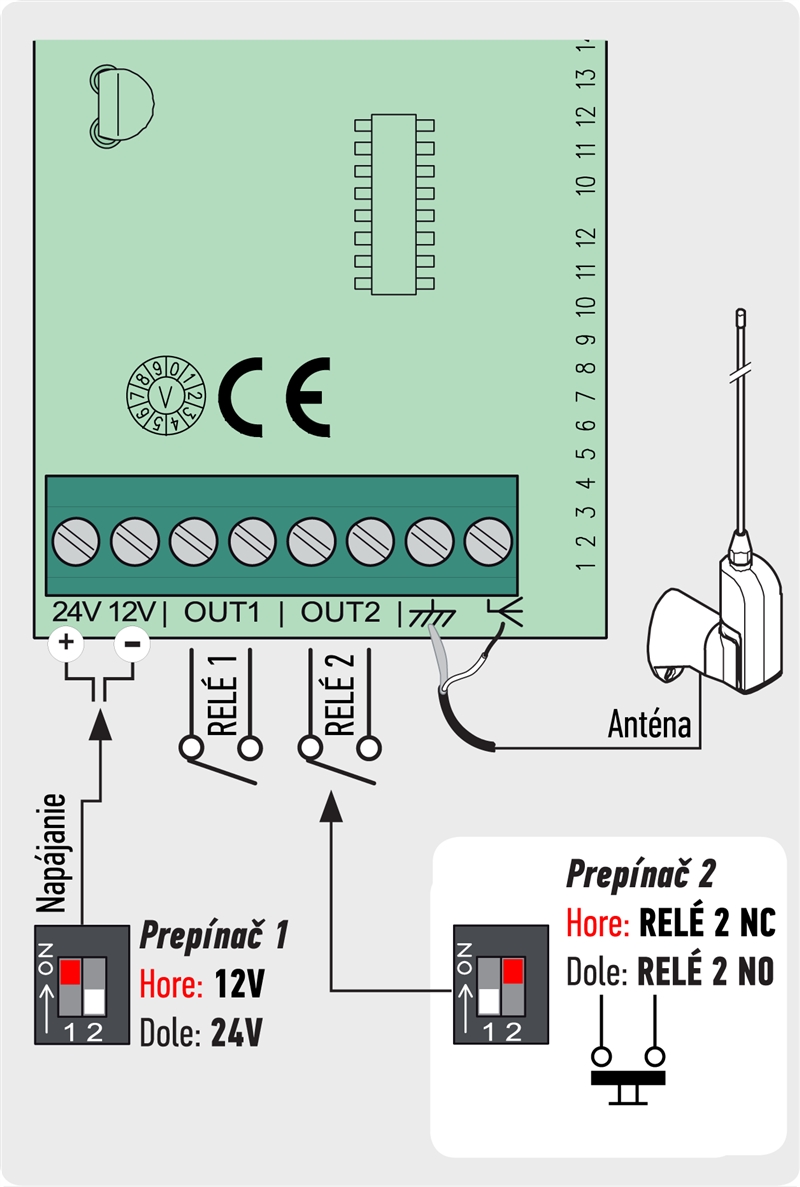

Zobacz kompletny schemat podłączenia:
Parowanie pilotów z odbiornikiem CAME RE432M
Po podłączeniu zasilania postępuj w następujący sposób:

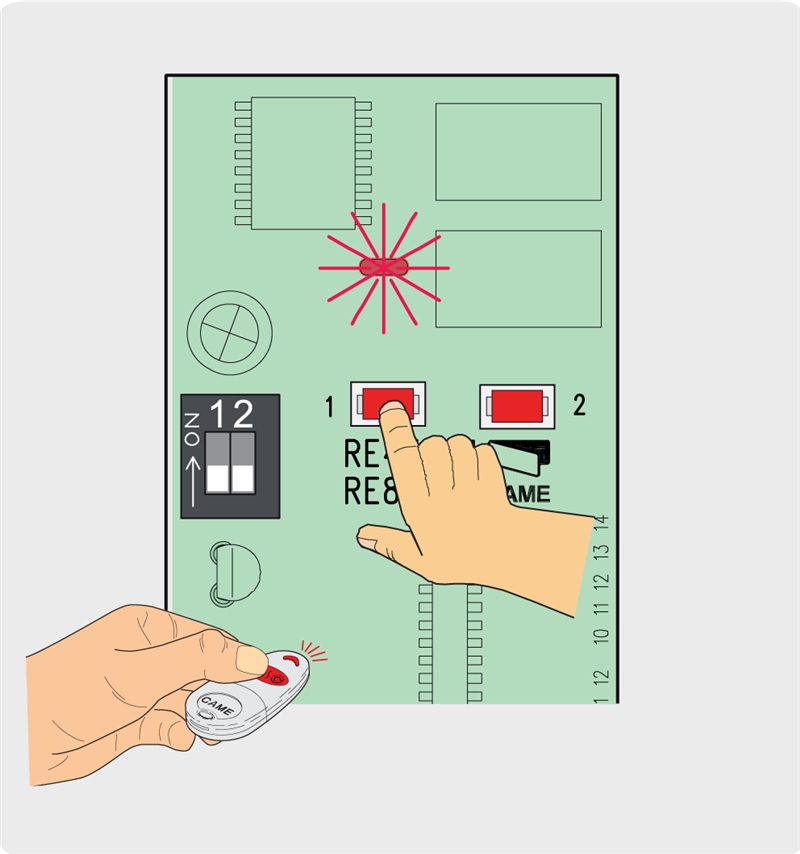

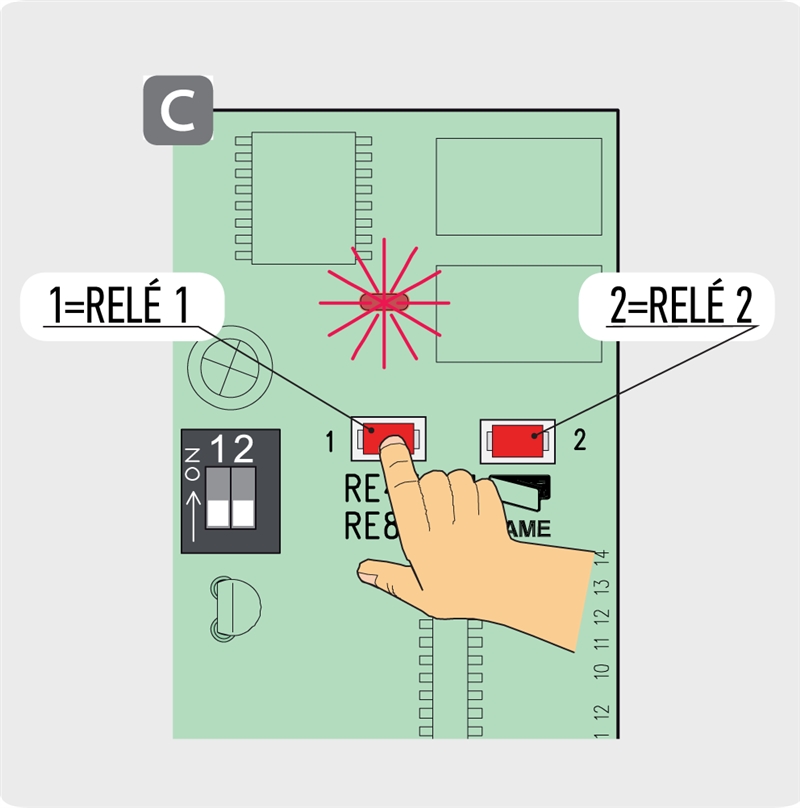

| 1. Przytrzymaj przycisk na odbiorniku dla PRZEKAŹNIKA, który chcesz zapisać w pamięci; dioda LED L1 zacznie migać. | 2. Przytrzymaj przycisk na pilocie, aż dioda LED L1 zaświeci się, a następnie zwolnij oba przyciski. |
 |
 |
| 3. Gotowe. | |
Galeria zdjęć odbiornika CAME RE432M
|

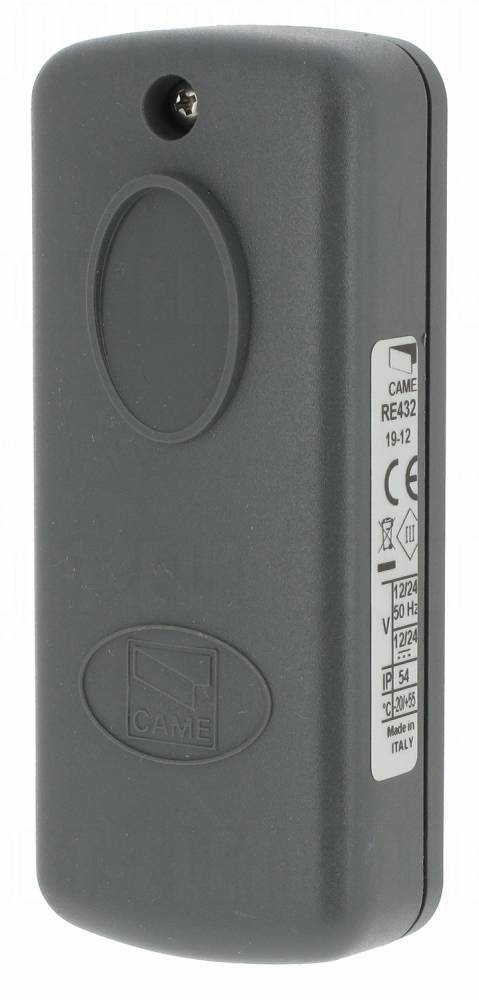

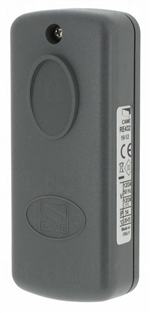

Zamknięty, widok z przodu |

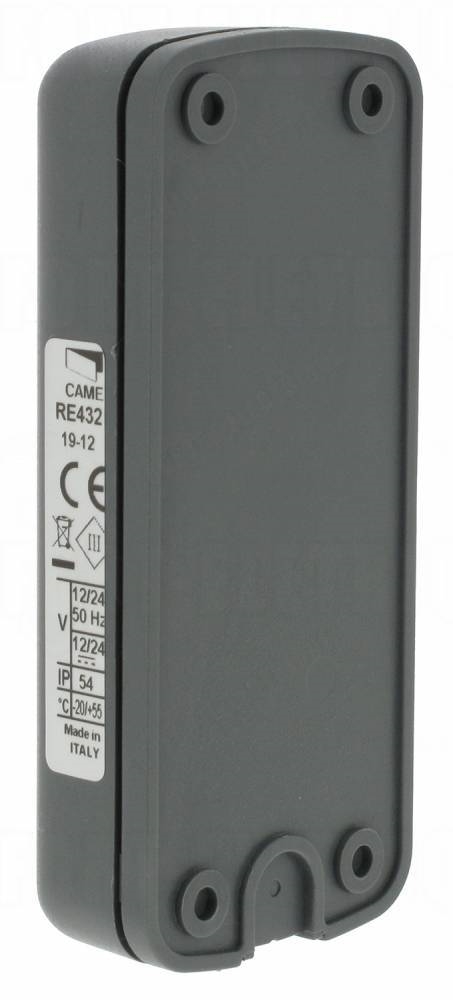

Zamknięty, widok z tyłu |

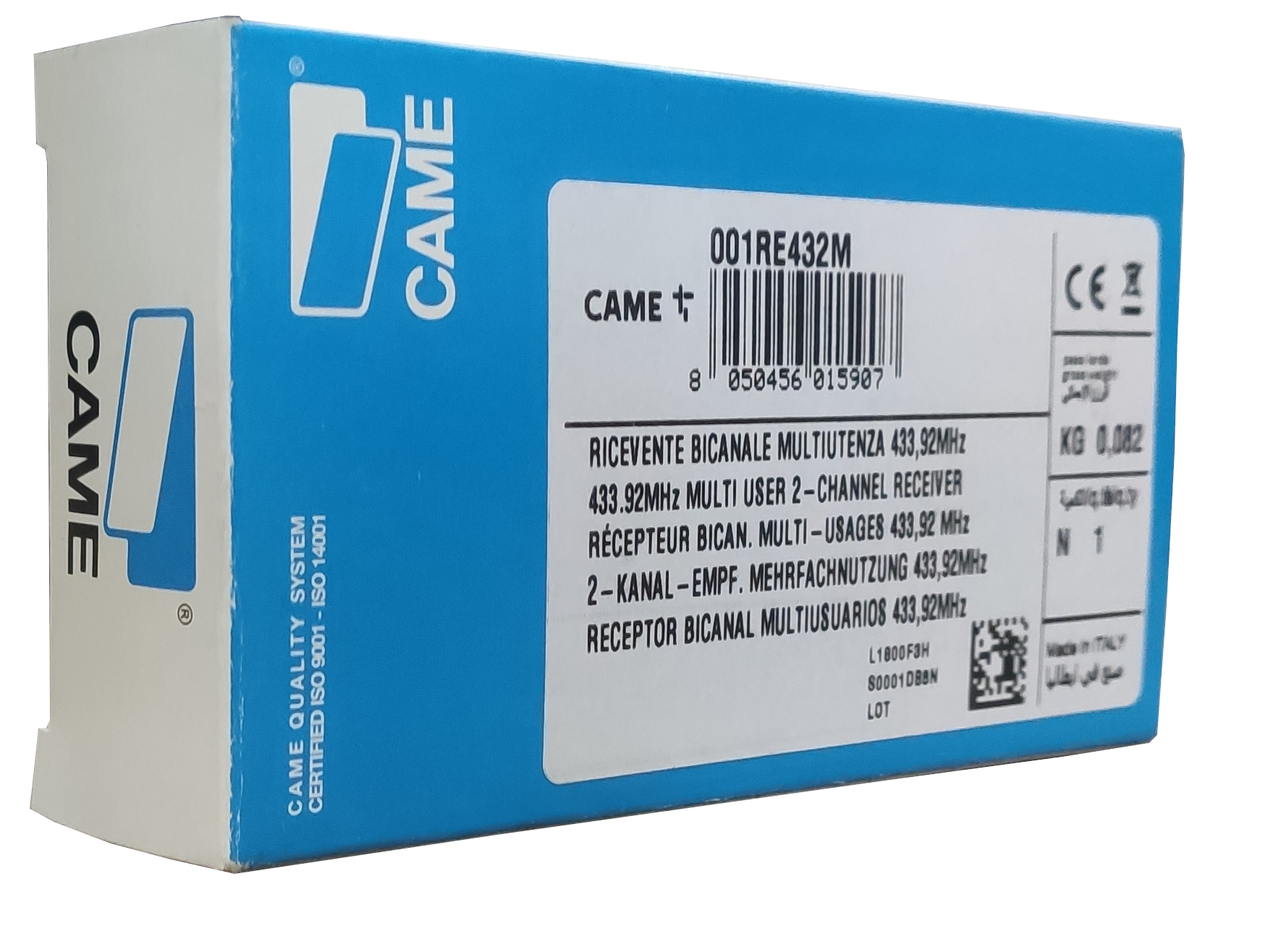

Opakowanie |
|

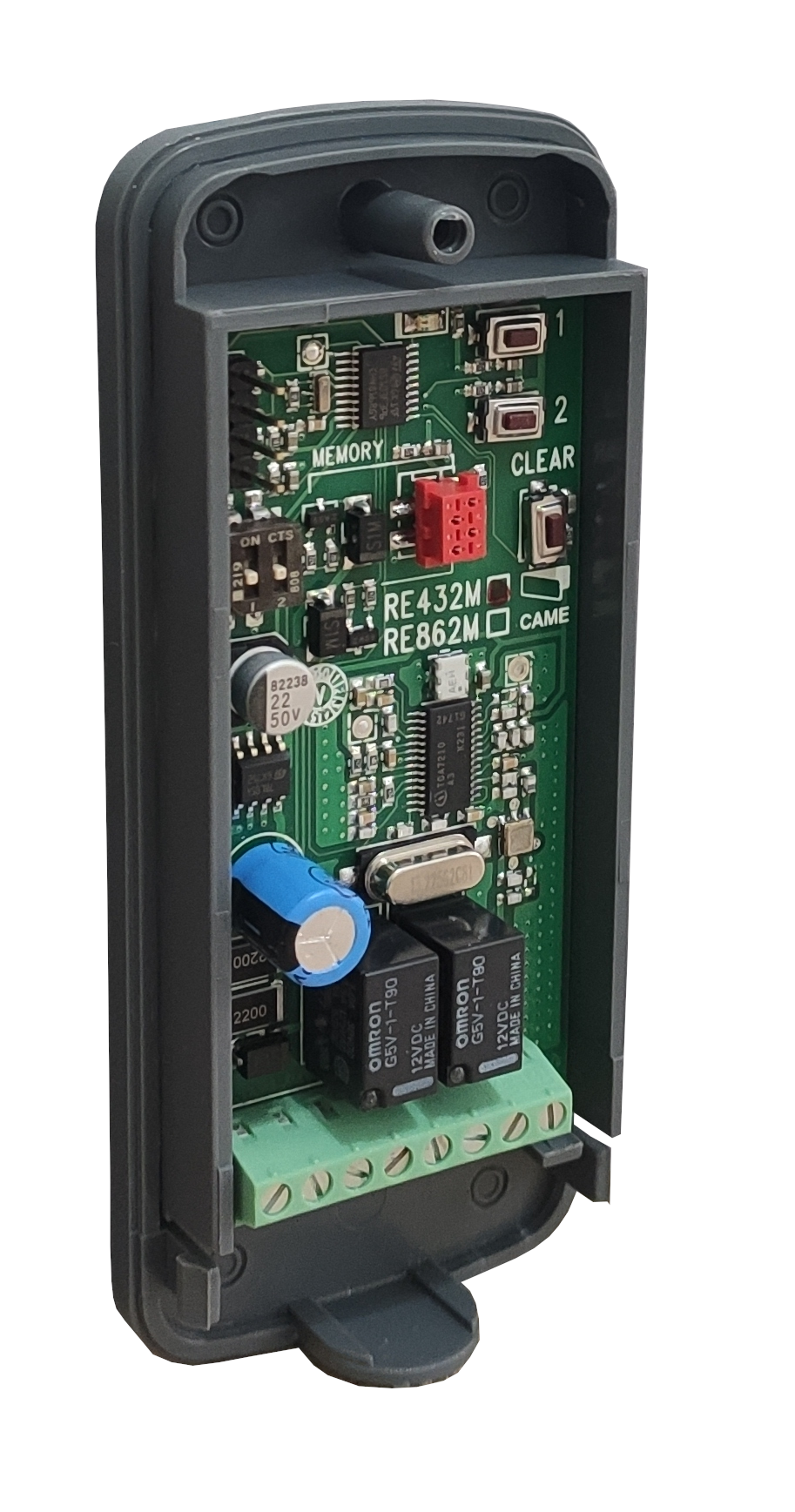

Otwarty, widok z lewej strony |

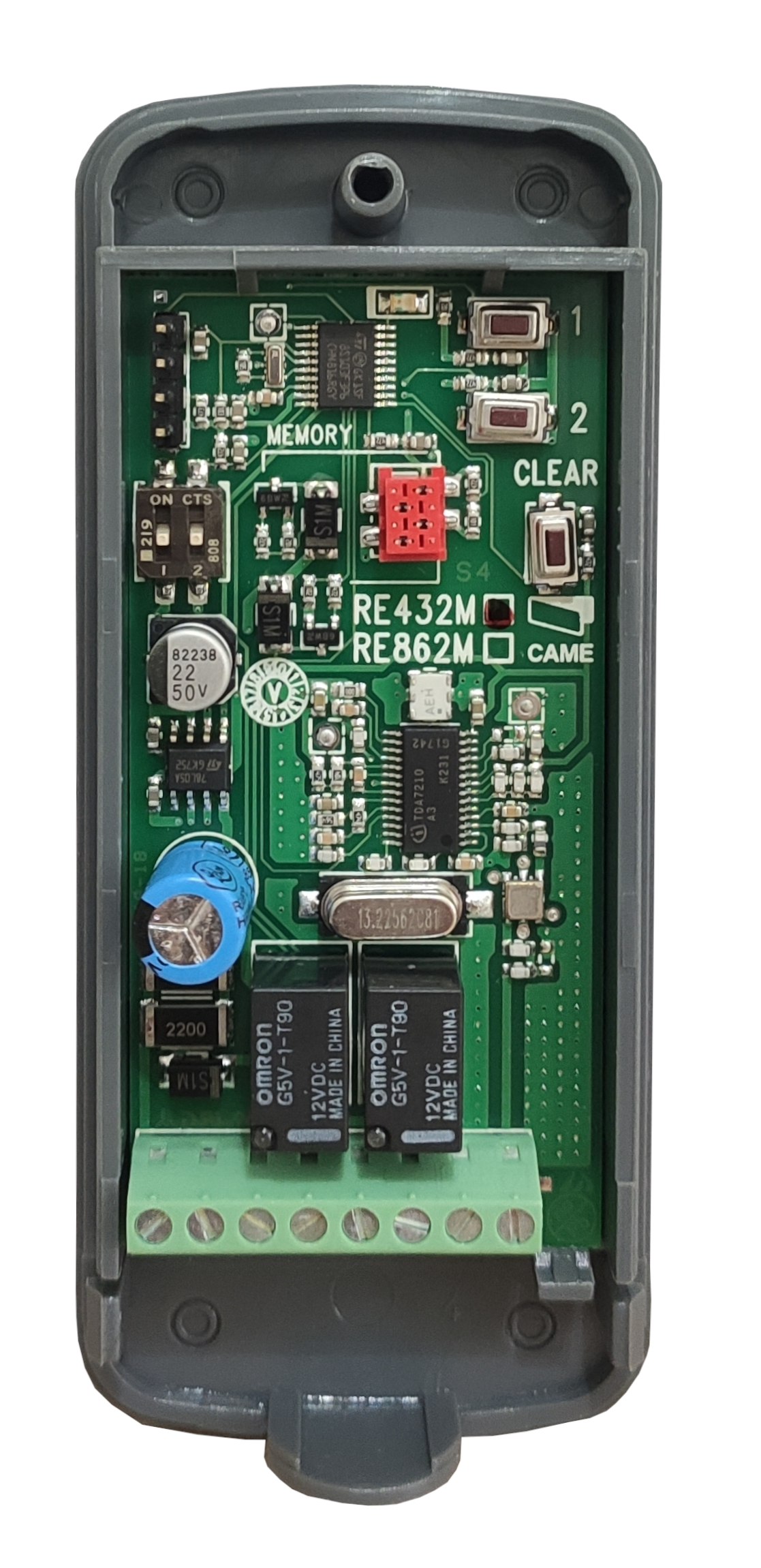

Otwarty, widok z przodu |

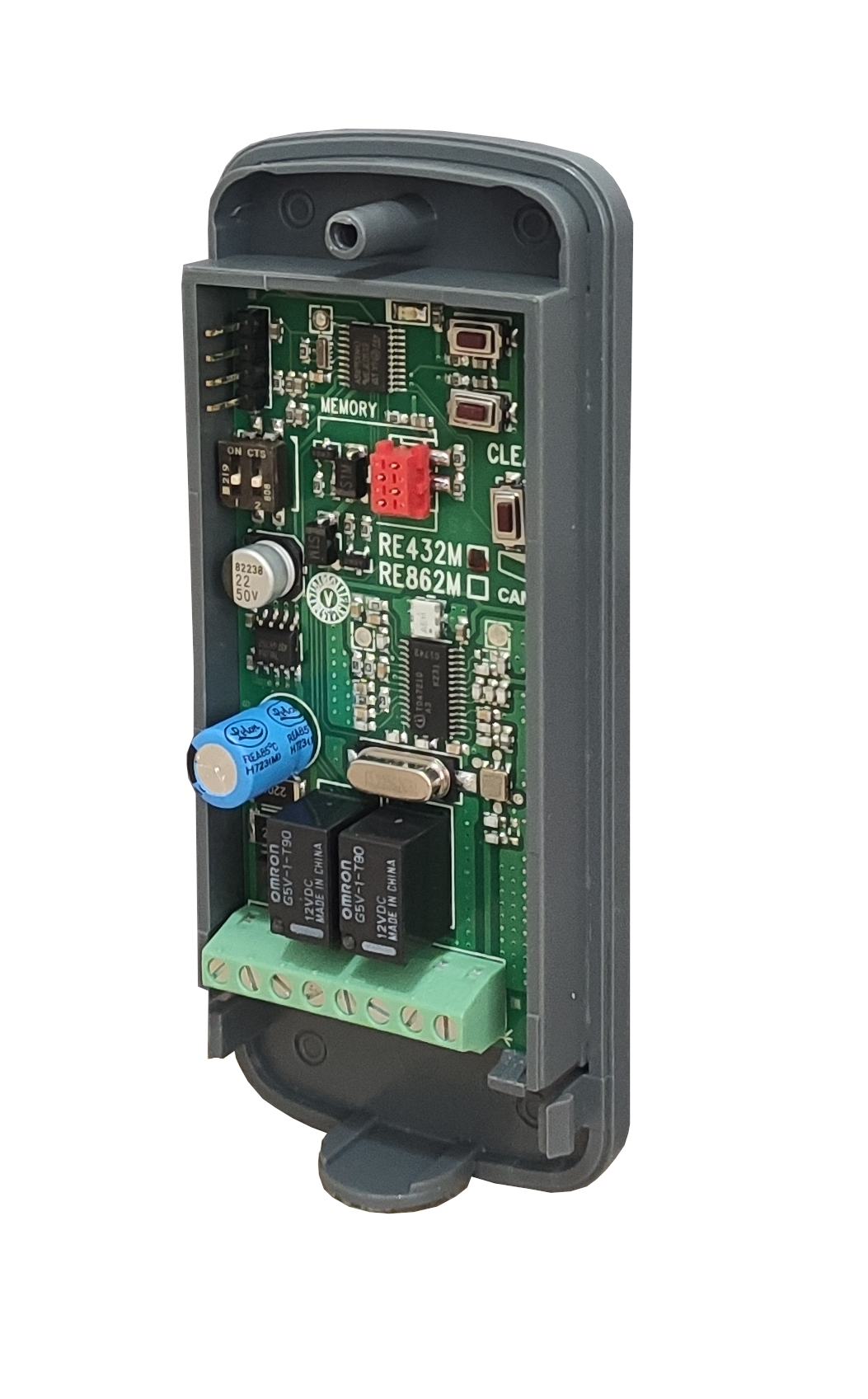

Otwierany z prawej strony |
Dane techniczne odbiornika CAME RE432M
| Kodowanie | Kod stały |
|---|---|
| Kompatybilne piloty |
- TOP - Atomo |
| Zasilanie | - 12V AC/DC - 24V AC/DC |
| Pobór prądu (minimalny) | 39 mA |
| Częstotliwość | 433,92 MHz |
| Liczba przekaźników | 2 przekaźniki |
| Styk przekaźnika normalnie otwartego | maks. 1A i 24Vdc |
| Temperatura pracy | -20 do +55 °C |
| Klasa ochrony | IP54 |
| Wymiary | 46×26×108 mm (szer.×gł.×wys.) |
| Masa | 82 g |
