KEY RXM23 (900RXM23) – uniwersalny dwukanałowy odbiornik zewnętrzny obsługujący kod zmienny i stały
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
w magazynie
216,19 zł z VAT
| Masa |
|---|
| 0,15 kg |
Opis produktu KEY RXM23 (900RXM23) – uniwersalny dwukanałowy odbiornik zewnętrzny obsługujący kod zmienny i stały
Dwukanałowy (czyli dwuprzyciskowy) odbiornik kompatybilny z pilotami KEY z kodem zmiennym (ROLLING), a także stałym (FIX) kodem. Za pomocą tego odbiornika można sterować urządzeniem automatycznym innej marki przy użyciu pilota marki KEY, np. napędy marki NICE w naszej ofercie. Odbiornik przyda się przede wszystkim wtedy, gdy masz już napęd marki KEY z pilotami i chcesz zamontować napęd innej marki, którym będziesz sterować za pomocą pilotów KEY. Drugą możliwością jest zakup zewnętrznego odbiornika NICE, np. NICE SMX2R, lub NICE FLOX2R, jeśli chcesz przede wszystkim używać pilotów NICE.
W pamięci odbiornika można zapisać do 200 pilotów.

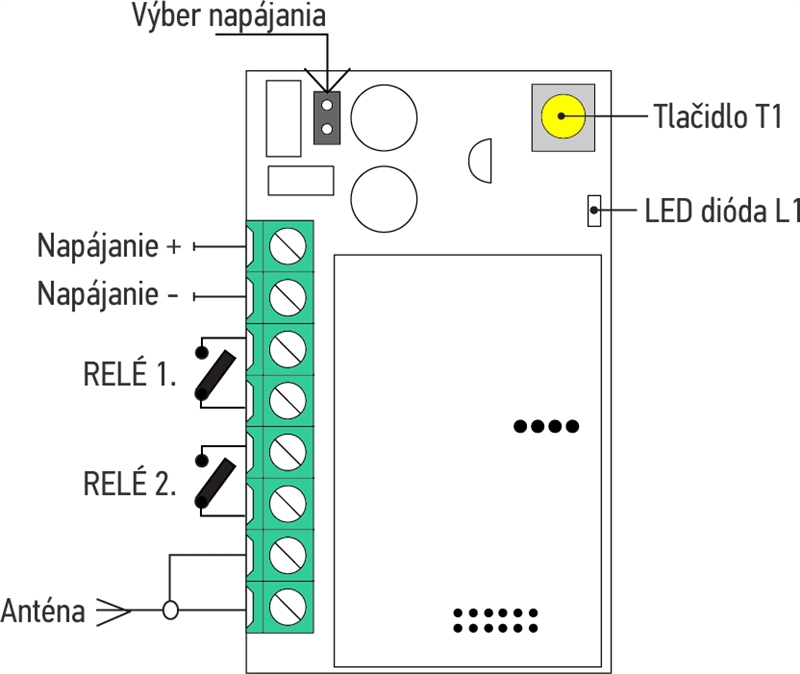

Schemat odbiornika KEY RXM23 (900RXM23) i podłączenie elektryczne
Odbiornik KEY RXM23 ma listwę zaciskową do zasilania, wyjścia dwóch przekaźników funkcyjnych oraz wejście antenowe. Ponadto ma przycisk T1, diodę LED L1 oraz zworkę do wyboru sposobu zasilania.

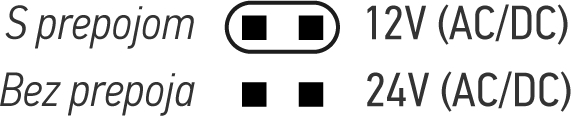

Urządzenie jest dostarczane z listwą zaciskową, do której należy podłączyć zasilanie ze źródła energii elektrycznej (12 V lub 24 V prądu stałego albo przemiennego). Sposób zasilania wybiera się za pomocą zworki, zgodnie z poniższym rysunkiem:
Parowanie pilotów z odbiornikiem KEY RXM23
Pierwszy zapisany pilot określa typ kodowania rozpoznawany przez odbiornik. Nie jest więc uniwersalny dla pilotów z kodem stałym I zmiennym, lecz dla pilotów z kodem stałym LUB zmiennym. Po podłączeniu zasilania odbiornik mignie:
| 1 długie mignięcie | Pamięć jest pusta, tzn. można zapisać w niej pilota z kodem stałym lub zmiennym. Ten pilot określi, jaki typ kodowania odbiornik będzie rozpoznawać (aż do wyczyszczenia całej pamięci). |
|---|---|
| 2 szybkie mignięcia | Do odbiornika można zapisywać piloty wyłącznie ze stałym kodem. |
| 3 szybkie mignięcia | Do odbiornika można zapisywać piloty wyłącznie ze zmiennym kodem. Np. KEY Sub SUB-44R. |
Zapisywanie pilota w pamięci odbiornika za pomocą przycisku na odbiorniku
Uwaga: po przejściu do trybu zapamiętywania mogą zostać zapisane dowolne piloty (nadajniki) znajdujące się w zasięgu. Aby zapobiec przypadkowemu zapisaniu w pamięci obcego pilota, tymczasowo odłącz antenę, zmniejszając zasięg odbiornika.
Procedura zapisywania w pamięci wygląda następująco:
- Naciśnij przycisk T1 na odbiorniku raz, aby zapisać pilot dla PRZEKAŹNIKA 1, lub dwa razy, aby zapisać go dla PRZEKAŹNIKA 2.
- Dioda LED L1 na odbiorniku zasygnalizuje to jednym mignięciem (dla PRZEKAŹNIKA 1) lub dwoma mignięciami (dla PRZEKAŹNIKA 2).
- W ciągu siedmiu sekund naciśnij przycisk na pilocie i przytrzymaj go przez co najmniej dwie sekundy.
- Jeśli zapis się powiedzie, dioda LED L1 mignie długo.
- Jeśli chcesz zapisać kolejnego pilota, przejdź do kroku 3. Jeśli nie, odczekaj siedem sekund, aż upłynie limit czasu.
Zapisywanie pilota w pamięci odbiornika za pomocą już sparowanego pilota
NOWY pilot można zapisać w pamięci odbiornika bez obsługi samego odbiornika (ale w zasięgu jego anteny). Potrzebny jest jednak pilot, który został już zapisany w pamięci odbiornika (tzw. STARY pilot). Procedura wygląda następująco i należy ją powtórzyć osobno dla każdego przycisku:
- Naciśnij przycisk na NOWYM pilocie i przytrzymaj go przez co najmniej 5 sekund
- Naciśnij przycisk na STARYM pilocie i przytrzymaj go przez co najmniej 3 sekundy (jeśli krok 1 się powiódł, odbiornik nie powinien uruchomić bramy; w przeciwnym razie rozpocznij ponownie i przytrzymaj przycisk w kroku 1 dłużej)
- Naciśnij przycisk na NOWYM pilocie i przytrzymaj go przez co najmniej 3 sekundy
- Naciśnij przycisk na STARYM pilocie i przytrzymaj go przez co najmniej 3 sekundy
- Odczekaj 7 sekund i sprawdź działanie NOWEGO pilota (lub danego przycisku)
Usuwanie pilota z pamięci odbiornika
Procedura usuwania pilota z pamięci wygląda następująco:
- Naciśnij przycisk na odbiorniku i przytrzymaj go przez co najmniej 3 sekundy, aż zaświeci się dioda LED L1. Następnie zwolnij przycisk.
- W ciągu siedmiu sekund od zaświecenia się diody naciśnij przycisk na pilocie, który chcesz usunąć, i przytrzymaj go, aż zgaśnie dioda LED L1. Następnie zwolnij przycisk.
- Po około jednej sekundzie dioda LED na odbiorniku zacznie migać w odstępach półsekundowych.
- Naciśnij przycisk T1 na odbiorniku.
- Jeśli usuwanie się powiedzie, dioda LED L1 mignie długo.
- Odczekaj 7 sekund
Czyszczenie całej pamięci odbiornika
Procedura czyszczenia CAŁEJ pamięci wygląda następująco:
- Naciśnij przycisk T1 na odbiorniku i przytrzymaj go, aż zaświeci się dioda LED L1 (po około 3 sekundach). Nadal przytrzymuj przycisk, aż dioda LED L1 zgaśnie (po kolejnych około 3 sekundach), a następnie go zwolnij.
- Po około jednej sekundzie dioda LED zacznie samoczynnie migać w odstępach jednosekundowych.
- Dokładnie przy trzecim mignięciu naciśnij przycisk T1 na odbiorniku.
- Jeśli usuwanie się powiedzie, dioda LED L1 mignie długo.
Dane techniczne odbiornika KEY RXM23
| Kodowanie | - FIX - ROLLING |
|---|---|
| Kompatybilne piloty | - SUB - ORION |
| Zasilanie | - 12V AC/DC - 24V AC/DC |
| Pobór (minimalny) | 18 mA |
| Pobór (maksymalny) | 44 mA |
| Moc | 1W |
| Częstotliwość | 433,92 MHz |
| Antena | 50Ω |
| Czułość | -108 dB |
| Liczba przekaźników | 2 przekaźniki |
| Styk przekaźnika normalnie otwartego | maks. 1A i 24Vdc |
| Temperatura pracy | -20 do +55 °C |
| Klasa ochrony | IP30 |
| Wymiary | 82×25×42 mm (szer.×gł.×wys.) |
| Masa | 55 g |
