NICE MC800 – centrala sterująca do dwóch silników 230 V z płytą MCA5R30
| Dostępność produktu: | dostępny w magazynie | Towar standardowo wysyłamy w ciągu 24 godzin. |
|---|
w magazynie
938,86 zł z VAT
| Masa |
|---|
| 1,00 kg |
Opis produktu NICE MC800 – centrala sterująca do dwóch silników 230 V z płytą MCA5R30
Podłączenie i konfiguracja NICE MC800 z płytą MCA5R30
NICE MC800 steruje jednym lub dwoma napędami bramy skrzydłowej 230 V AC i stanowi następcę starszej centrali NICE Mindy A60. Ta wersja ma płytę MCA5R30. Znajduje się na niej wyjście OutSTB oraz przycisk Aux PRG; starsza instrukcja do płyty MCA5 z OGI i Photo PRG nie dotyczy tych elementów.
Przy jednym skrzydle używa się M2. Przy dwóch skrzydłach M2 otwiera jako pierwszy, a M1 zamyka jako pierwszy. Zasilanie centrali 230 V AC, napięcie silników 230 V AC i niskonapięciowe wyjścia akcesoriów to oddzielne obwody.
Przed podłączeniem: sprawdź oznaczenie na płycie, aby potwierdzić, że jest to MCA5R30, odłącz zasilanie sieciowe i zabezpiecz bramę przed samoczynnym ruchem na czas pracy. Po zakończeniu należy sprawdzić fotokomórki, STOP i wszystkie polecenia.
| Szybka nawigacja | Procedury | Serwis |
|---|---|---|
| Napędy i akcesoria | Montaż i okablowanie | Dane techniczne |
| Zaciski | Fotokomórki i STOP | Diagnostyka |
| Pierwsze uruchomienie | Położenia ręczne | Reset |
| Tryb gotowości | Programowanie | Odbiornik i piloty |
Napędy i akcesoria
| Co | Dlaczego | Typ |
|---|---|---|
| Lampa ostrzegawcza | Miganiem sygnalizuje ruch bramy, zwłaszcza przy wyjeździe z ograniczoną widocznością. | |
| Fotokomórki | Wykrywają przeszkodę w świetle bramy i wywołują odpowiednią reakcję zabezpieczającą. |
|
| Pilot zdalnego sterowania | Zdalne otwieranie i zamykanie bramy. |
|
| Odbiornik | Odbiera polecenia z pilotów; w złączu SM montuje się jeden moduł. |
|
| Programowanie serwisowe | Zaawansowana konfiguracja i diagnostyka centrali. |
|
| Antena | Pomaga zwiększyć zasięg sterowania radiowego. |
|
| Klawiatura | Umożliwia wpisanie kodu, aby wydać polecenie bez użycia pilota. |
|
| Wyłącznik kluczykowy | Sterowanie bramą za pomocą klucza ze stałego miejsca. |
|
Przykładem kompatybilnego napędu 230 V jest NICE HY7005. Konkretny silnik należy dobrać do wymiarów, masy i mechaniki skrzydła.
Montaż obudowy i okablowanie

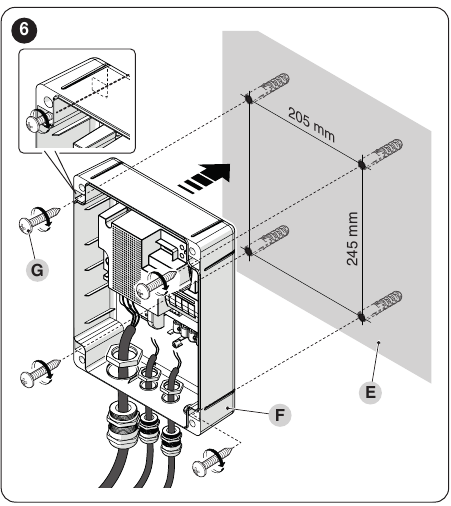

Oryginalne ilustracje NICE pokazują montaż obudowy i prowadzenie przewodów przez odpowiednie przepusty. Kliknij obraz, aby go powiększyć.
Przymocuj obudowę do stabilnej, pionowej powierzchni. Rozstaw otworów montażowych wynosi 205 × 245 mm. Po podłączeniu zamocuj przewody zasilające uchwytem, aby naprężenie nie przenosiło się na zaciski. Zabezpiecz przepusty kablowe przed wodą.
| Obwód | Przewód i długość |
|---|---|
| Zasilanie centrali | 3 × 1,5 mm² do 30 m; przy dłuższej trasie producent zaleca 3 × 2,5 mm² i uziemienie przy automatyce. |
| Każdy silnik | 4 × 1,5 mm² łącznie z PE, do 10 m; kondensator odpowiedni do silnika. |
| Lampa ostrzegawcza | 2 × 1,5 mm² do 20 m, izolacja przystosowana do napięcia sieciowego. |
| BlueBUS | 2 × 0,5 mm² do 20 m; przy 20–40 m 2 × 1 mm². |
| Antena | Przewód koncentryczny RG58 do 20 m, zalecana długość poniżej 5 m. |
| Wyłącznik kluczykowy | Dwa przewody 2 × 0,5 mm² do 50 m. |
| Elektrozamek | 2 × 1 mm² do 10 m. |
Płyta, zaciski i podłączenie

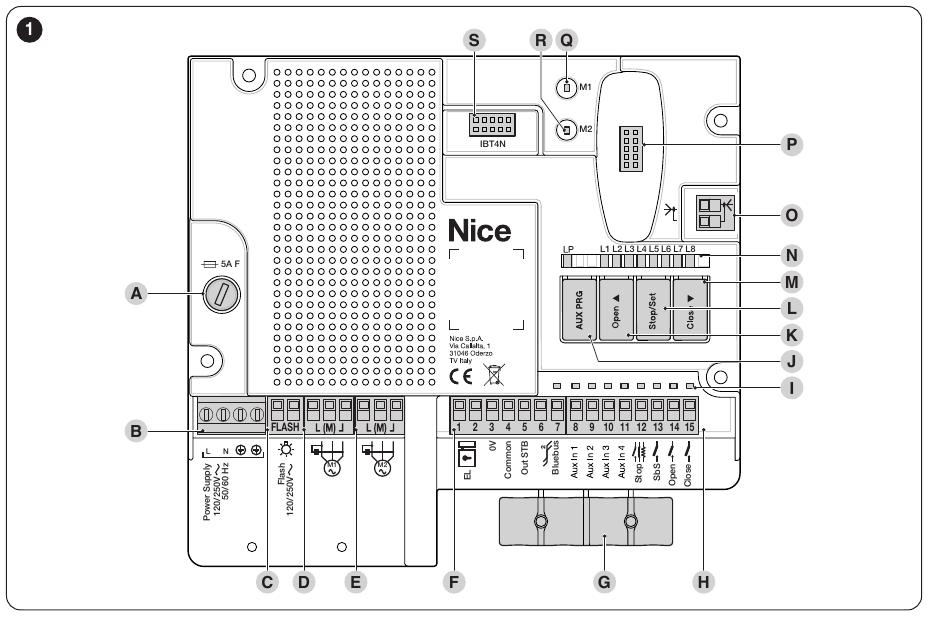

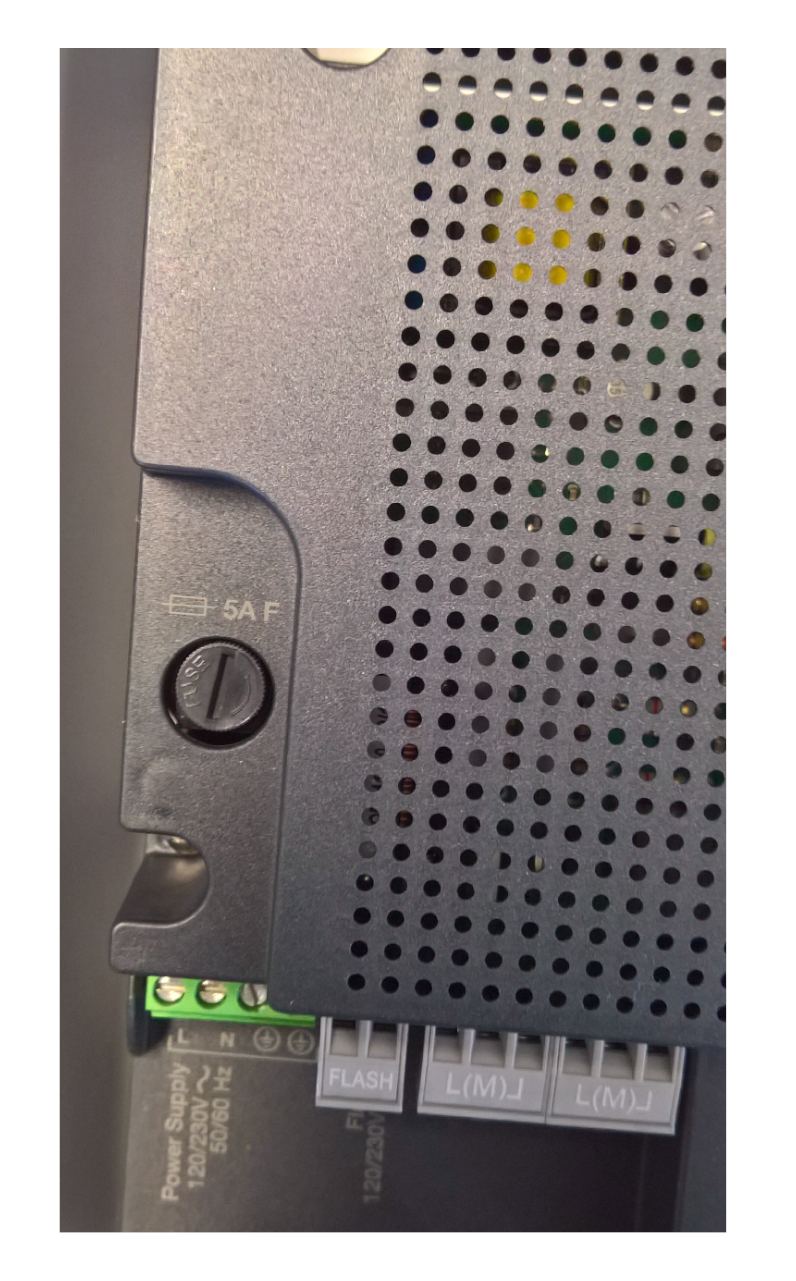

Ilustracja przedstawia płytę MCA5R30: bezpiecznik A, zasilanie B, FLASH C, silniki D/E, zaciski niskonapięciowe F/H, Aux PRG J, przyciski K–M, złącze SM P oraz złącze IBT4N S. Kliknij obraz, aby go powiększyć.
| Zacisk | Przeznaczenie | Podłączenie |
|---|---|---|
| L / N / PE | Zasilanie 230 V AC | Przewód ochronny PE należy podłączyć również do silników zgodnie z ich instrukcją. |
| M1 / M2 | Dwa silniki 230 V AC | OPEN – COMMON – CLOSE zgodnie z nadrukiem. Przy jednym silniku tylko M2. |
| FLASH | Lampa sygnalizacyjna | Przełączane napięcie sieciowe, maks. 21 W; na przykład NICE ELAC. |
| 1–2 / EL | Zamek elektryczny | 12 V AC, maks. 15 VA. |
| 3 / 4 | Akcesoria | Zacisk 3 = 0 V (−), zacisk 4 = wspólne +24 V DC (+); łączny pobór maks. 200 mA. |
| 5 / OutSTB | Zasilanie przekaźnikowych fotokomórek | 24 V, maks. 4 W; w trybie Standby wyłączane. To nie jest OGI ze starej płyty. |
| 6–7 | BlueBUS | Dwa przewody, połączone równolegle, bez zachowania polaryzacji. |
| 8–10 / AUX1–3 | PHOTO / PHOTO1 / PHOTO2 | W trybie przekaźnikowych fotokomórek; w trybie wyłączników krańcowych FCA1/FCA2/FCC1. |
| 11 / AUX4 | FCC2 lub STOP | W trybie wyłączników krańcowych FCC2; w trybie fotokomórek dodatkowy STOP. |
| 12 / STOP | Wejście bezpieczeństwa | NO, NC lub 8,2 kΩ, zależnie od kombinacji. |
| 13 / SbS | Sterowanie krok po kroku | Bezpotencjałowy styk NO względem zacisku 4. |
| 14 / OPEN | Otwieranie | Bezpotencjałowy styk NO względem zacisku 4. |
| 15 / CLOSE | Zamykanie | Bezpotencjałowy styk NO względem zacisku 4; funkcję można zmienić na częściowe otwieranie. |
Do NICE EKS użyj styku C–NO. Nie podłączaj obcego napięcia do wejść sterujących. Antenę OXIBD podłącz bezpośrednio do odbiornika; antena nie jest częścią obwodu lampy sygnalizacyjnej FLASH.
Fotokomórki, fototest i STOP
Wybierz sposób podłączenia odpowiednio do rzeczywistego typu fotokomórek i stanu Standby. TX to nadajnik, RX to odbiornik. EPM ma styk przekaźnikowy C–NC; EPMB wykorzystuje dwuprzewodowy BlueBUS. Numery zacisków w fotokomórkach innego typu mogą się różnić.
Przekaźnikowe fotokomórki EPM
Rysunek 7 NICE: połączenie kombinowane przy włączonym trybie Standby; zasilanie przekaźnikowych fotokomórek jest doprowadzone przez OutSTB. Kliknij obraz, aby go powiększyć.
Jedna para EPM bez fototestu, Standby wyłączone: zasilanie TX i RX doprowadź z zacisków 3/4; styk RX C–NC podłącz między 4/COMMON a 8/PHOTO. W przypadku NICE EPM obowiązuje następujące połączenie:
| MC800 MCA5R30 | NICE EPM TX | NICE EPM RX |
|---|---|---|
| 3 / 0 V | 2 | 2 |
| 4 / +24 V | 1 | 1; połączyć z RX 4 / C |
| 8 / PHOTO | — | 5 / NC |
W przypadku fotokomórek przekaźnikowych innego typu numery ich zacisków mogą się różnić. Wyjście 5 pełni w MCA5R30 funkcję OutSTB, a nie OGI.
Rysunek 10 NICE: podłączenie fototestu; wyjście 5 pełni funkcję OutSTB, nie jest to OGI. Kliknij obraz, aby go powiększyć.
Aby wykonać fototest zgodnie z rysunkiem 10, podłącz TX 1 do zacisku 4 MC800, a TX 2 do zacisku 5. RX pozostaje zasilany z zacisków 3/4, a jego styk C–NC podłącza się do wybranego wejścia PHOTO. Nie używaj jednocześnie wyjścia 5 do zasilania innego obciążenia. Po zmianie podłączenia ponownie przeprowadź procedurę rozpoznawania urządzeń i sprawdź działanie fotokomórki podczas ruchu.
Aux PRG i LP: przy przekaźnikowych fotokomórkach LP musi się świecić; przy wejściach AUX używanych jako wyłączniki krańcowe musi być zgaszona. Nieużywane wejścia AUX pozostaw niepodłączone. Po przełączeniu sprawdź stan LP i ponownie przeprowadź procedurę rozpoznawania urządzeń.
BlueBUS i adresowanie
Fotokomórki BlueBUS podłącz dwuprzewodowo do zacisków 6–7, bez zachowania polaryzacji. Jeśli AUX1–4 służą do obsługi wyłączników krańcowych napędów, ustaw Aux PRG tak, aby LP nie świeciła: AUX1/8 = FCA1, AUX2/9 = FCA2, AUX3/10 = FCC1, a AUX4/11 = FCC2. Styki wyłączników krańcowych podłącz względem wspólnego zacisku 4; nieużywane wejścia pozostaw niepodłączone.

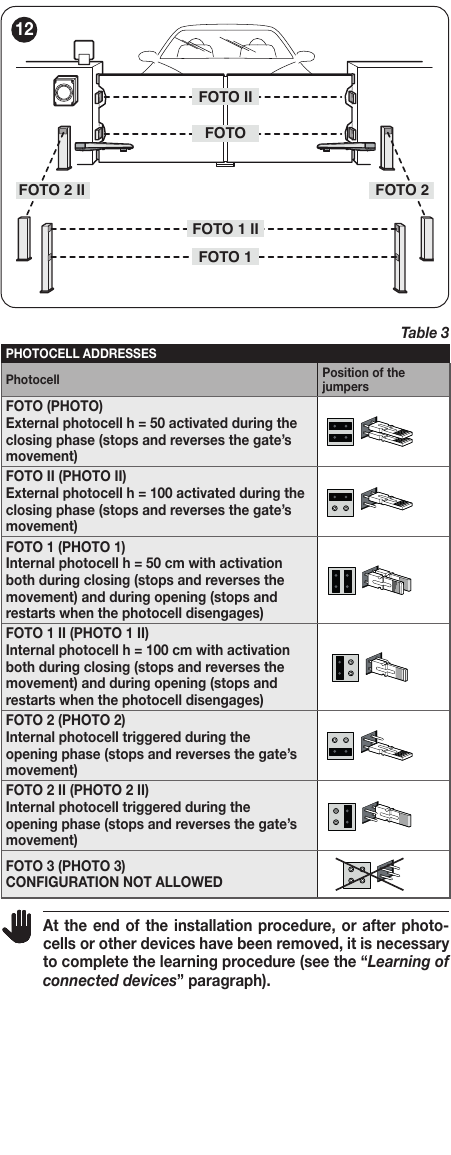

Oryginalna tabela 3 wraz z położeniami zworek: taki sam adres dla TX i RX jednej pary, inny adres dla kolejnej pary. Kliknij obraz, aby go powiększyć.
| Adres | Reakcja |
|---|---|
| FOTO / FOTO II | Podczas zamykania zatrzymuje się i zmienia kierunek. |
| FOTO 1 / FOTO 1 II | Podczas zamykania zatrzymuje się i zmienia kierunek; podczas otwierania zatrzymuje się, a po zwolnieniu wiązki kontynuuje ruch. |
| FOTO 2 / FOTO 2 II | Podczas otwierania zatrzymuje się i zmienia kierunek. |
| FOTO 3 | Konfiguracja niedozwolona dla MC800. |
Pojemność BlueBUS wynosi maksymalnie 15 jednostek obciążenia, a nie automatycznie 15 par fotokomórek. Po dodaniu lub wymianie urządzenia uruchom ponowną procedurę rozpoznawania.
Podłączenie wejścia STOP
| Urządzenia | Podłączenie |
|---|---|
| Kilka styków NO | Równolegle. |
| Kilka styków NC | Szeregowo. |
| Dwie krawędzie 8,2 kΩ | Równolegle; przy więcej niż dwóch urządzeniach kaskadowo, z jednym rezystorem końcowym 8,2 kΩ. |
| NO + NC | Zgodnie z tabelą 2 NICE równolegle, z rezystorem 8,2 kΩ połączonym szeregowo z NC; umożliwia także kombinację NO, NC i krawędzi 8,2 kΩ. |
Podczas programowania wejście STOP zapamiętuje podłączony stan. Zmiana powoduje następnie zatrzymanie z krótkim ruchem wstecznym. Nie zwieraj wejścia zamiast usunięcia usterki.
Uproszczona procedura podłączenia i konfiguracji MC800/MCA5R30
Ta procedura opisuje płytę MCA5R30 z jedną parą przekaźnikowych fotokomórek EPM podłączonych do wejścia PHOTO, które zabezpieczają zamykanie. W przypadku BlueBUS lub kilku par użyj odpowiedniego schematu powyżej.
Krok 0. Podłączenie przewodów
Podłącz zasilanie L/N/PE, silniki M1/M2 230 V AC, kondensatory i lampę sygnalizacyjną zgodnie z oznaczeniami zacisków na płycie. Przy jednym skrzydle M1 pozostaje niepodłączony. Podłącz fotokomórki zgodnie z wybranym trybem powyżej; w EPM bez testu fotokomórek i przy wyłączonym trybie Standby podłącz 3/4 do TX/RX, a styk RX 4–5 między 4/COMMON a 8/PHOTO.
Krok 1. Reset tylko przy świadomym przywracaniu ustawień fabrycznych
Przy nowym podłączeniu nie trzeba resetować centrali „na wszelki wypadek”. Jeśli chcesz usunąć własne ustawienia, skorzystaj z procedury resetowania a następnie ponownie przeprowadź procedurę rozpoznawania urządzeń i trasy.
Krok 2. Wybierz tryb AUX i Standby
Na płycie MCA5R30 znajduje się przycisk Aux PRG. W przypadku fotokomórek przekaźnikowych sprawdź, czy LP świeci; w przypadku AUX używanego jako wyłączniki krańcowe — czy LP nie świeci. W przypadku podłączenia przekaźnikowego wybierz schemat zależnie od tego, czy tryb Standby jest włączony, czy wyłączony. Samo wybranie AUX nie zastępuje prawidłowego zasilania TX/RX.
Po podłączeniu zasilania zielona dioda LED BlueBUS powinna regularnie migać mniej więcej raz na sekundę, kontrolki fotokomórek powinny sygnalizować działanie, a lampa ostrzegawcza FLASH powinna być wyłączona. Jeśli któraś z kontroli wypadnie niepomyślnie, przed procedurą rozpoznawania sprawdź podłączenie.
Krok 3. Rozpoznawanie podłączonych urządzeń
Przytrzymaj Open + Stop/Set i zwolnij przyciski, gdy L1/L2 zaczną szybko migać — po około 3 s. Po zakończeniu L1/L2 powinny zgasnąć, a STOP powinien świecić. Przeprowadź rozpoznawanie również bez urządzeń podłączonych do BlueBUS/STOP i powtórz je po zmianie akcesoriów.
Krok 4. Rozpoznawanie ruchu skrzydeł

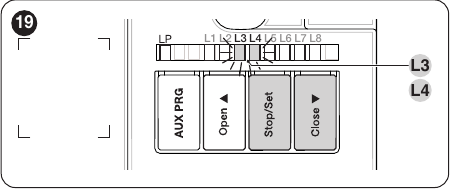

Przyciski i diody LED L3/L4 używane podczas rozpoznawania trasy. Kliknij, aby powiększyć obraz.
Odblokowane skrzydła przesuń mniej więcej do połowy trasy, ponownie zablokuj napędy i przed procedurą rozpoznawania sprawdź siłę silnika (poziom II/L6). Przytrzymaj Stop/Set + Close i zwolnij przyciski, gdy L3/L4 zaczną szybko migać — po około 3 s. Centrala kolejno zamknie M1 i M2, otworzy M2 i M1, a na koniec zamknie M1 i M2. Po pomyślnym zakończeniu L3/L4 zgasną.
Jeśli któreś skrzydło zamiast się zamykać otwiera się, przerwij procedurę rozpoznawania przyciskiem Open lub Close. Przy odłączonym zasilaniu zamień miejscami dwa przewody kierunkowe danego silnika; COMMON i PE pozostają bez zmian. W przypadku 230 V AC nie chodzi o „zamianę biegunowości”. Następnie powtórz procedurę rozpoznawania. Fotokomórka lub STOP mogą przerwać procedurę rozpoznawania.
Krok 5. Pilot i test działania
Parowanie przeprowadź zgodnie z faktycznie zamontowanym odbiornikiem SMXI, OXI lub innym kompatybilnym modułem. Dotychczasową procedurę SMXI opisano w sekcji dotyczącej radia; nie trzeba z tego powodu resetować centrali. Sprawdź działanie OPEN, CLOSE, STOP, obu kierunków oraz reakcję fotokomórek.
Ręczne ustawianie położeń krańcowych i spowolnienia

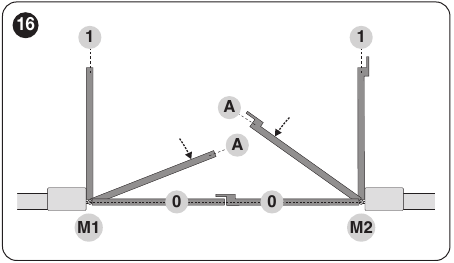

R30 wykorzystuje położenia 0, A i 1. Pełne ręczne uczenie uruchamia się krótkim naciśnięciem Stop/Set po szybkim miganiu L3/L4; mieszane uczenie wybranych położeń wymaga wcześniejszego automatycznego uczenia. Punkt A można skonfigurować dopiero po rozpoznaniu położenia otwartego danego skrzydła.
Oryginalny rysunek 16 NICE. Kliknij, aby powiększyć obraz.
Pełne ręczne uczenie
Brama musi stać, napędy muszą być zablokowane do pracy, a podłączone urządzenia muszą być już rozpoznane. Naciśnij jednocześnie Stop/Set + Close, po około 3 s zwolnij przyciski, gdy L3/L4 zaczną szybko migać, i krótko naciśnij Stop/Set. Zacznie migać dioda L1. Krótkie naciśnięcie Open lub Close przesuwa wybór migającej diody LED; przytrzymanie Open lub Close przesuwa odpowiednie skrzydło. W każdym wybranym położeniu przytrzymaj Stop/Set przez co najmniej 3 s. Po 2 s odpowiednia dioda LED zaświeci światłem ciągłym, a po zwolnieniu przycisku zacznie migać kolejna. Między kolejnymi naciśnięciami nie rób przerwy dłuższej niż 10 s, w przeciwnym razie procedura zakończy się i zapisze dotychczas wprowadzone zmiany.
| Kolejność / LED | Co ustawić | Jak potwierdzić |
|---|---|---|
| 1 / L1 | M1 do całkowicie zamkniętego położenia 0 | Przytrzymaj Stop/Set przez co najmniej 3 s; następnie zacznie migać L2. |
| 2 / L2 | M2 do całkowicie zamkniętego położenia 0 | Przytrzymaj Stop/Set przez co najmniej 3 s; następnie zacznie migać L5. |
| 3 / L5 | M2 do punktu A, w którym zaczyna zwalniać podczas zamykania | Przytrzymaj Stop/Set przez co najmniej 3 s; następnie zacznie migać L6. |
| 4 / L6 | M1 do punktu A, w którym zaczyna zwalniać podczas zamykania | Przytrzymaj Stop/Set przez co najmniej 3 s; następnie zacznie migać L7. |
| 5 / L7 | M2 do całkowicie otwartego położenia 1 | Przytrzymaj Stop/Set przez co najmniej 3 s; następnie zacznie migać L8. |
| 6 / L8 | M1 do całkowicie otwartego położenia 1 | Przytrzymaj Stop/Set przez co najmniej 3 s, a następnie zwolnij przycisk. |
Producent podaje, że punkty A można ustawić dopiero po rozpoznaniu położeń otwartych. Jeśli płyta nie ma ich jeszcze zapisanych po pierwszym ręcznym uczeniu, najpierw zapisz L7/L8, a następnie powtórz procedurę dla L5/L6. W przypadku jednego skrzydła używa się tylko L2, L5 i L7. Po zakończeniu uczenia wykonaj pełny cykl otwierania i zamykania; podczas otwierania skrzydła powinny zatrzymać się kilka centymetrów przed mechanicznym ogranicznikiem, a podczas zamykania oprzeć się o ogranicznik zamykania.
Mieszana korekta rozpoznanych położeń
Najpierw musi zakończyć się pomyślnie automatyczne uczenie. Następnie przytrzymaj Stop/Set + Close i zwolnij przyciski, gdy L1 zacznie migać. Krótkim naciśnięciem Open/Close wybierz diodę odpowiadającą położeniu, przytrzymaniem przesuń skrzydło, a położenie zapisz, przytrzymując Stop/Set przez co najmniej 3 s. W ten sam sposób skoryguj kolejne położenia. Po zmianie sprawdź pełny cykl bramy.
Tryb Standby
MC800 z płytą MCA5R30 ma tryb oszczędzania energii Standby. Gdy tryb jest włączony, centrala przechodzi w niego około 5 minut po prawidłowo zakończonym ruchu; jeśli nie jest jeszcze skonfigurowana — po około 10 minutach. W tym trybie wyjście OutSTB jest wyłączane, a pobór mocy samej centrali przy prawidłowym podłączeniu spada poniżej 0,5 W, bez uwzględnienia akcesoriów. Fotokomórki przekaźnikowe podłącz zgodnie z tym, czy tryb Standby jest włączony, czy wyłączony.
Po włączeniu zasilania trzykrotne mignięcie diod LED L1–L8 potwierdza aktywny tryb Standby. Aby zmienić tryb, przytrzymaj jednocześnie Open + Stop/Set + Close i zwolnij przy trzecim mignięciu; po włączeniu L1–L8 zamigają ponownie trzy razy, po wyłączeniu — nie. Po zmianie sprawdź podłączenie i przetestuj fotokomórki.
Programowanie funkcji i parametrów
Gdy brama stoi, przytrzymaj Stop/Set, aż L1 zacznie migać. Open/Close służy do wyboru pozycji. Na poziomie I krótkie naciśnięcie Stop/Set zmienia stan: krótki błysk = OFF, długi = ON. Fabrycznie funkcje poziomu I są wyłączone. Nie rób przerwy dłuższej niż 20 s między kolejnymi naciśnięciami przycisków; po zakończeniu odczekaj około 10 s, aż tryb zostanie zamknięty.
Poziom I — funkcje ON/OFF
| LED — funkcja | Stan ON i OFF |
|---|---|
| L1 — Automatyczne zamykanie | ON: Po otwarciu odlicza czas pauzy, a następnie zamyka bramę. OFF (ustawienie fabryczne): Tryb półautomatyczny. |
| L2 — Zamykanie po zadziałaniu fotokomórki | ON: Przy aktywnej L1 skraca czas pauzy po zadziałaniu fotokomórki do 5 s; także bez L1 może po jej zadziałaniu rozpocząć zamykanie po ustawionym czasie pauzy. OFF (ustawienie fabryczne): Bez tego powiązania. |
| L3 — Zawsze zamykaj | ON: Po przywróceniu zasilania przez 10 s sprawdza, czy brama jest otwarta, a po 5 s migania wstępnego ją zamyka. OFF (ustawienie fabryczne): Brama pozostaje w swoim położeniu. |
| L4 — Dociśnięcie dla zamka | ON: Przed otwarciem na krótko dociska bramę w kierunku zamykania. OFF (ustawienie fabryczne): Bez dociskania. |
| L5 — FLASH jako oświetlenie | ON: Zmienia funkcję wyjścia FLASH na oświetlenie pomocnicze. OFF (ustawienie fabryczne): FLASH steruje lampą ostrzegawczą. |
| L6 — Miganie wstępne | ON: Lampa ostrzegawcza miga przez 3 s przed rozpoczęciem ruchu. OFF (ustawienie fabryczne): Miganie rozpoczyna się wraz z ruchem. |
| L7 – CLOSE jako Partial Open 1 | ON: Wejście CLOSE wywołuje częściowe otwarcie. OFF (ustawienie fabryczne): Wejście zamyka. |
| L8 – Utrzymywanie ciśnienia | ON: W przypadku odpowiednich napędów hydraulicznych po 4 h zamknięcia przywraca ciśnienie poprzez krótkie zamknięcie. OFF (ustawienie fabryczne): Bez przywracania ciśnienia. |
Poziom II – wartości parametrów
Wybierz diodę wejściową parametru, a następnie przytrzymaj Stop/Set przez ok. 3 s, aż zaświeci się dioda aktualnej wartości. Cały czas przytrzymując Stop/Set, wybierz przyciskiem Open/Close nową diodę wartości. Po zwolnieniu przycisku poczekaj na powrót do zwykłego trybu. Dioda wejściowa i dioda wartości mają różne znaczenia. Wyróżniona wartość jest ustawieniem fabrycznym.
| Dioda wejściowa – parametr | Dioda ustawienia – wartość |
|---|---|
| L1 – Czas pauzy Czas do automatycznego zamknięcia. |
L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Tryb krokowy Sekwencja poleceń SbS, OPEN, CLOSE i z pilota; przy L4, L5, L7 i L8 zmienia się także działanie OPEN i CLOSE. |
L1 – otwórz–stop–zamknij–stop L2 – otwórz–stop–zamknij–otwórz L3 – otwórz–zamknij–otwórz–zamknij L4 – tryb osiedlowy L5 – tryb osiedlowy 2 L6 – tryb krokowy 2; krótkie polecenie powoduje częściowe otwarcie L7 – sterowanie z przytrzymaniem L8 – otwieranie półautomatyczne, zamykanie z przytrzymaniem |
| L3 – Opóźnienie otwierania Odstęp między otwieraniem skrzydeł jako część czasu pracy. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L4 – Opóźnienie zamykania Odstęp między zamykaniem skrzydeł jako część czasu pracy. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L5 – Korekta czasów Zmienia czas zamykania względem czasu otwierania. Początkową wartość odczytaj z diody konkretnej centrali. |
L1 – 0 % L2 – 20 % L3 – 30 % L4 – 40 % L5 – 60 % L6 – 70 % L7 – 80 % L8 – 100 % |
| L6 – Siła silników Siła obu silników; przed jej zwiększeniem sprawdź mechanikę. |
L1 – 25 % L2 – 35 % L3 – 45 % L4 – 55 % L5 – 65 % L6 – 75 % L7 – 85 % L8 – 100 % |
| L7 – Czas rozruchu Czas rozruchu na początku ruchu. |
L1 – 0 s L2 – 0,5 s L3 – 1 s L4 – 1,5 s L5 – 1,8 s L6 – 2 s L7 – 2,5 s L8 – 3 s |
| L8 – Częściowe otwarcie Zakres polecenia Partial Open 1. Przy obu skrzydłach udział oblicza się na podstawie mniejszego ustawionego zakresu otwarcia. |
L1 – M2 do ¼ L2 – M2 do ½ L3 – M2 do ¾ L4 – całe M2 L5 – oba skrzydła do ¼ L6 – oba skrzydła do ½ L7 – oba skrzydła do ¾ L8 – oba skrzydła do mniejszego pełnego otwarcia |
Przy L2/L4 (tryb osiedlowy) polecenie SbS lub OPEN podczas otwierania niczego nie zmienia, a CLOSE zmienia kierunek; podczas zamykania SbS lub OPEN zmienia kierunek, a CLOSE niczego nie zmienia. L2/L5 działa tak samo, ale polecenie przytrzymane dłużej niż 2 s wywołuje STOP. Przy L2/L6 krótkie polecenie trwające do 2 s powoduje częściowe otwarcie; L2/L7 wymaga ciągłego przytrzymywania polecenia, a L2/L8 przytrzymania podczas zamykania.
Dla parametru II/L5 jako ustawienia fabryczne oznaczono dwie wartości: L4 = 40 % oraz L5 = 60 %. Przed zmianą odczytaj, która dioda wartości faktycznie świeci się na konkretnej centrali.
Przykład: 60 s: włącz poziom I/L1 i na poziomie II/L1 wybierz wartość L5. Jeśli aktywna jest funkcja L2 po fotokomórce, pauza może ulec skróceniu.
Piloty i programatory serwisowe
Odbiornik SMXI lub OXI z istniejącego zestawu można pozostawić, jeśli jest kompatybilny z używanymi pilotami. Odbiornik wtykowy należy montować przy odłączonym zasilaniu. W przypadku nowego odbiornika postępuj zgodnie z jego własną instrukcją; sama zgodność częstotliwości pilotów nie wystarczy.

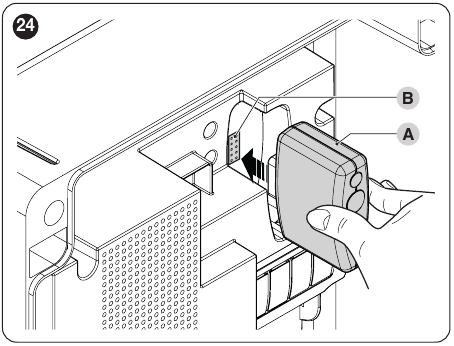

Rysunek 24 NICE. Kliknij, aby powiększyć obraz.
| Wyjście odbiornika SMXI/SMXIS lub OXI w trybie 1/2 | Polecenie centrali |
|---|---|
| 1 | SbS – tryb krokowy |
| 2 | Partial Open 1 |
| 3 | OPEN |
| 4 | CLOSE |
W przypadku istniejącego odbiornika SMXI: w trybie I przytrzymaj przycisk odbiornika przez co najmniej 3 s, aż zaświeci się dioda, a następnie w ciągu 10 s przytrzymaj przycisk pilota przez co najmniej 2 s. Trzy mignięcia potwierdzą zapisanie. Dla jednego konkretnego polecenia użyj odpowiedniego trybu II odbiornika; nie stosuj tej procedury automatycznie do OXI ani OXIBD.
NICE OXIBD montuje się w złączu SM; antenę podłącza się bezpośrednio do odbiornika. Pilot NICE ON3EBD paruj zgodnie z instrukcją używanego odbiornika. Rozszerzone polecenia w poniższej tabeli dotyczą odbiorników OXI/OXIFM/OXIT/OXITFM. W przypadku OXIBD postępuj zgodnie z jego własną instrukcją.
Rozszerzony tryb II odbiorników OXI/OXIFM/OXIT/OXITFM: numer polecenia przypisz do przycisku zgodnie z instrukcją danego odbiornika. Poniższa tabela nie opisuje trybu OXIBD.
| Nr | Polecenie | Działanie |
|---|---|---|
| 1 | SbS | Sterowanie krokowe. |
| 2 | Partial 1 | Częściowe otwarcie zgodnie z parametrem poziomu II/L8. |
| 3 | OPEN | Otwieranie. |
| 4 | CLOSE | Zamykanie. |
| 5 | STOP | Zatrzymanie ruchu. |
| 6 | SbS w trybie wspólnotowym | Polecenie w trybie wspólnotowym. |
| 7 | SbS z wysokim priorytetem | Polecenie jest przyjmowane także przez zablokowaną automatykę. |
| 8 | Partial 2 | Skrzydło M2 otwiera się do połowy. |
| 9 | Partial 3 | Oba skrzydła otwierają się do połowy. |
| 10 | Otwórz i zablokuj | Po otwarciu blokuje kolejne standardowe polecenia. |
| 11 | Zamknij i zablokuj | Po zamknięciu blokuje kolejne standardowe polecenia. |
| 12 | Zablokuj automatykę | Zatrzymuje ruch i blokuje kolejne standardowe polecenia. |
| 13 | Odblokuj automatykę | Przywraca standardowe sterowanie. |
| 14 | Oświetlenie z timerem | Włącza oświetlenie pomocnicze, które wyłącza się po określonym czasie. |
| 15 | Oświetlenie ON/OFF | Przełącza oświetlenie pomocnicze między włączeniem a wyłączeniem. |
BusT4 i programowanie

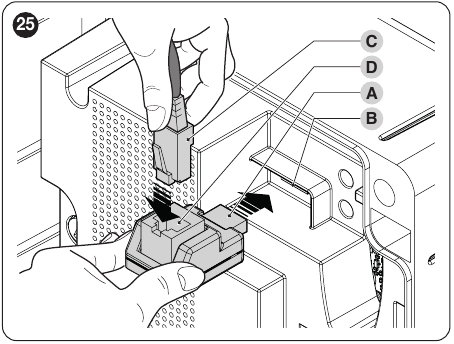

NICE IBT4N montuje się przy wyłączonym zasilaniu w złączu na płycie. Umożliwia podłączenie NICE OVIEW zgodnie z jego instrukcją. W przypadku modułu NICE BIDIWIFI sprawdź zgodność i dostępne funkcje dla MCA5R30 w aktualnej instrukcji modułu.
Rysunek 25 NICE. Kliknij, aby powiększyć obraz.
Diagnostyka i rozwiązywanie problemów
W przypadku błędu zanotuj liczbę czerwonych mignięć BlueBUS oraz stan pozostałych diod LED. Dwa szybkie zielone mignięcia oznaczają zmianę stanu wejścia lub odebranie polecenia. Gdy tryb Standby jest aktywny, po okresie bezczynności część sygnalizacji może być wyłączona.

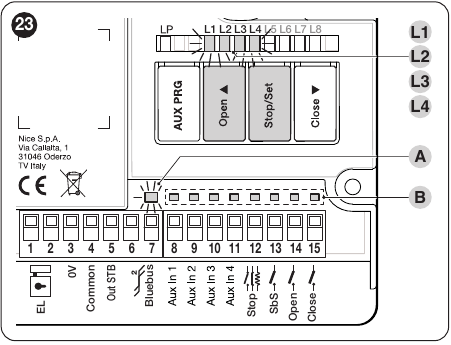

Rysunek 23 NICE przedstawia diody BlueBUS, STOP i diody stanu. Kliknij, aby powiększyć obraz.
| Objaw / kod | Kontrola i rozwiązanie |
|---|---|
| 1 czerwone mignięcie | Zmiana konfiguracji BlueBUS – sprawdź adresy i ponownie przeprowadź procedurę wczytywania. |
| 2 czerwone mignięcia | Fotokomórka blokuje ruch – przeszkoda, ustawienie, zasilanie i okablowanie. |
| 4 czerwone mignięcia | STOP – sprawdź urządzenie zabezpieczające i przewody. |
| 5 czerwonych mignięć | Błąd parametrów wewnętrznych; po 30 s spróbuj wysłać polecenie, a jeśli błąd powróci, skontaktuj się z serwisem. |
| 7 czerwonych mignięć | Błąd elektryczny; L1 = zadziałanie zabezpieczenia/odłączony silnik, L2 = błędnie wczytany wyłącznik krańcowy, L3 = wykryty, ale niewczytany wyłącznik krańcowy, L4 = ogólna nieprawidłowość. |
| 8 czerwonych mignięć | Polecenie ciągłe – sprawdź przycisk lub przekaźnik. |
| 9 czerwonych mignięć | Automatyka zablokowana poleceniem; odblokuj ją odpowiednim poleceniem. |
| Diody LED na płycie | Znaczenie / pierwsza kontrola |
|---|---|
| BlueBUS zielona, 1×/s | Normalna praca. |
| BlueBUS stale zgaszona / świeci | Zasilanie, bezpiecznik lub usterka płyty. |
| STOP nie świeci | Aktywne lub uszkodzone wejście STOP. |
| SbS / OPEN / CLOSE świeci | Odpowiednie wejście jest aktywne; stan ciągły bez polecenia wyjaśnia blokadę. |
| LS1/LS2 OPEN/CLOSE | W przypadku podłączonych wyłączników krańcowych interpretuj wskazania zgodnie z ich okablowaniem i trybem AUX; zmiana stanu powinna odpowiadać ruchowi. |
| L1 + L2 migają powoli | Wczytaj urządzenia. |
| L3 + L4 migają powoli | Wczytaj drogę ruchu lub sprawdź, czy zmieniono ustawienia płyty. |
Bezpiecznik 5 A F
Płyta MCA5R30 jest wyposażona w szybki bezpiecznik 5 A F. Przed sprawdzeniem odłącz zasilanie i wymień bezpiecznik wyłącznie na taki sam typ.
Na osłonie znajduje się oznaczenie 5 A F. Kliknij obraz, aby go powiększyć.
Kasowanie pamięci centrali
Reset skasuje własne ustawienia; nie jest obowiązkowym pierwszym krokiem przy nowym podłączeniu. Przytrzymaj Open + Close, aż L1/L2 zaczną migać, a następnie zwolnij. Ponownie ustaw tryb AUX, zaprogramuj urządzenia i trasę, sprawdź własne parametry i przeprowadź testy. Pamięć odbiornika wtykowego ma osobną procedurę.
Tymczasowy ruch w przypadku awarii urządzenia zabezpieczającego
Jeśli w przypadku awarii wejścia bezpieczeństwa urządzenie odrzuca standardowe polecenie, producent dopuszcza tymczasowy ruch przy ciągłym przytrzymaniu przycisku: wyślij polecenie, powtórz je w ciągu 3 s i przytrzymaj. Po około 2 s brama porusza się tylko wtedy, gdy przycisk jest przytrzymywany. Następnie usuń przyczynę awarii i ponownie przetestuj urządzenia zabezpieczające.
Dane techniczne i kontrola
| Parametr | MCA5R30 / MC800R30 |
|---|---|
| Zasilanie centrali | 120–250 V AC, 50/60 Hz; w naszej sieci 230 V AC. |
| Moc pobierana | 900 W. |
| Pobór mocy w trybie Standby | Mniej niż 0,5 W bez akcesoriów, przy podłączeniu zgodnie z oryginalnym schematem. |
| Silniki | Jeden lub dwa odpowiednie napędy 230 V AC. |
| FLASH | Lampa ostrzegawcza na napięcie sieciowe, maks. 21 W. |
| EL | Zamek elektryczny 12 V AC, maks. 15 VA. |
| OutSTB | 24 V, maks. 4 W; wyłącza się w trybie Standby. |
| BlueBUS | Maksymalnie 15 jednostek obciążenia. |
| Temperatura pracy / stopień ochrony | −20 do +55 °C / IP54 przy nieuszkodzonej obudowie. |
| Wymiary i masa obudowy | 310 × 232 × 122 mm; 4,1 kg. |
Po skonfigurowaniu przetestuj otwieranie, zamykanie i zatrzymywanie przy użyciu każdego używanego polecenia. Każdą parę fotokomórek i każde urządzenie STOP przetestuj osobno, także podczas ruchu; sprawdź kolejność skrzydeł i ograniczniki. W przypadku przerwy w zasilaniu odblokuj same napędy zgodnie z ich instrukcją.
Automatykę należy kontrolować co najmniej co 6 miesięcy. W zgłoszeniu serwisowym pomocne będą oznaczenie MCA5R30 i modeli silników, zdjęcie zacisków, stan diod LED oraz liczba czerwonych mignięć BlueBUS.
Poniższy plik PDF dotyczy starszej płyty MCA5 z OGI i Photo PRG. Dostarczana płyta MCA5R30 ma OutSTB i Aux PRG; podczas jej podłączania i konfiguracji skorzystaj z powyższych procedur na tej stronie.
Jak zamówić ten towar?
Wybierz najwygodniejszy sposób:
- zamówienie w sklepie internetowym: użyj przycisku kup, aby dodać towar do koszyka sklepu (przycisk kup znajdziesz tutaj w tabeli wariantów produktu).
- zamówienie przez e-mail: zamów pod adresem [email protected]
