Podłączenie zewnętrznego odbiornika innej marki do napędu NICE Robus i Run
Zewnętrzny odbiornik innej marki zazwyczaj wymaga zasilania i wyjścia przekaźnikowego. Napędy Robus i Run zapewniają zasilanie prądem stałym 24 V, a wyjście przekaźnikowe podłącza się do tego samego wejścia co przycisk przewodowy.
Krok 1. Zasilanie zewnętrznego odbiornika
Jeśli do napędu trzeba podłączyć dodatkowe urządzenia wymagające zewnętrznego zasilania (np. odbiornik zewnętrzny, oświetlenie sygnalizacyjne, przełącznik kluczykowy, karty magnetyczne itp.), podłącz urządzenie zgodnie z rysunkiem. Napięcie zasilania wynosi od 24 V DC −30% do +50%, przy maksymalnym prądzie 100 mA.
(NICE RBA3) (NICE RBA3R10)
Krok 2. Wejście przekaźnikowe
Przekaźnik podłącza się do wejścia SBS (w starszych centralach oznaczonego jako P.P.). Można też podłączyć przekaźnik do wejścia OPEN i korzystać z funkcji automatycznego zamykania. W takim przypadku zewnętrzny odbiornik tylko otworzy bramę, a po upływie ustawionego czasu automatyczne zamykanie ją zamknie.
Następnie należy wykonać w napędzie Robus procedurę „Rozpoznawanie podłączonych urządzeń napędu” — instrukcja:
Krok 3. Rozpoznawanie podłączonych urządzeń napędu
Po każdym podłączeniu, odłączeniu lub zmianie sposobu podłączenia urządzeń dodatkowych do wejściach BlueBUS i STOP należy przeprowadzić procedurę rozpoznawania urządzeń dodatkowych.
- Naciśnij przycisk „Open” i „Stop/Set” i przytrzymaj je.
- Gdy zaczną szybko migać L1 i L2, zwolnij przyciski.
- Poczekaj kilka sekund, aż centrala sterująca zakończy proces rozpoznawania urządzeń.
- Jeśli wszystko przebiegło prawidłowo, dioda LED STOP powinna świecić, a L1 i L2 powinny zgasnąć. Może się też zdarzyć, że zaczną migać L3 i L4, jeśli nie została jeszcze wykonana procedura procedura rozpoznawania długości skrzydła.

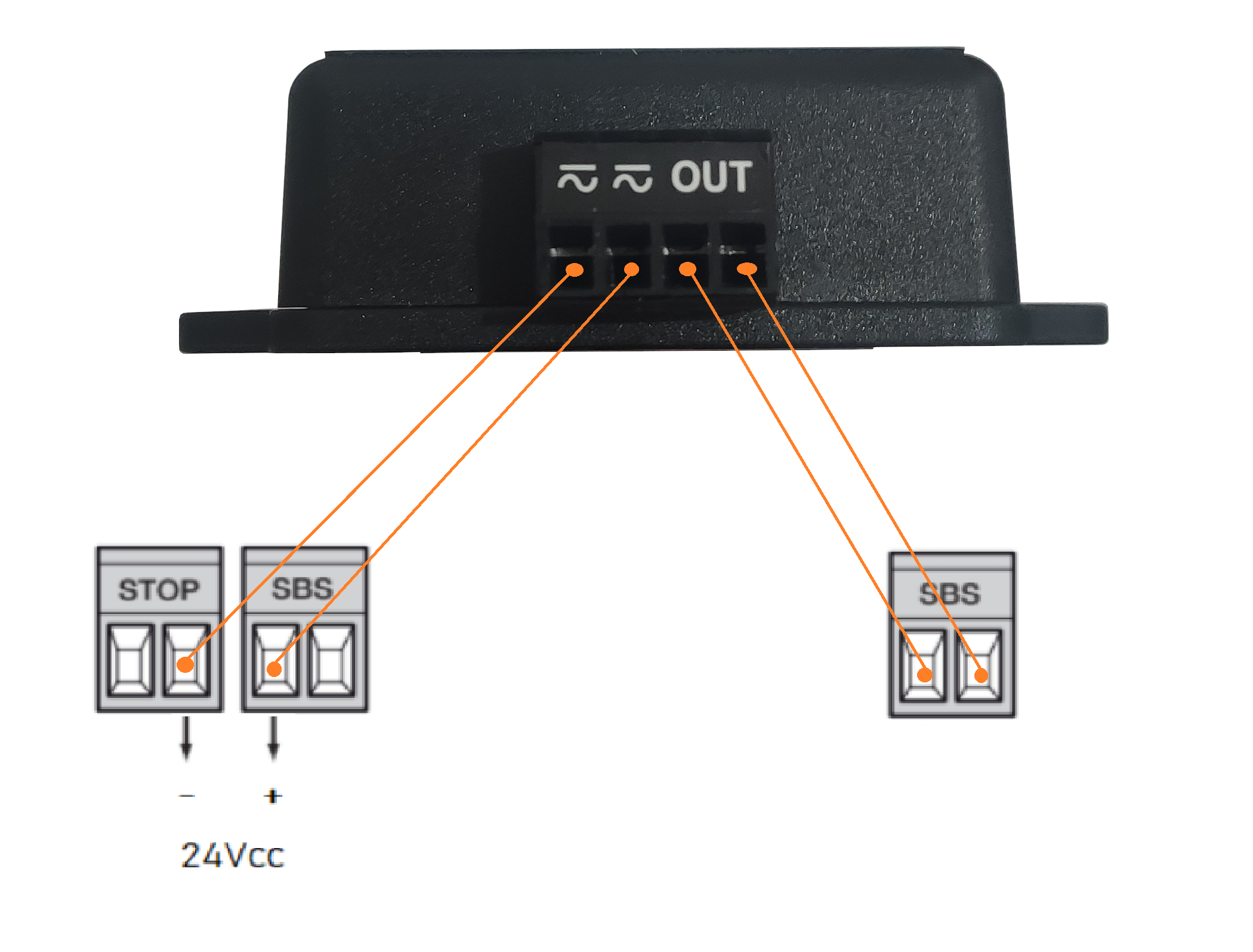

Przykład podłączenia modułu GSM GSM-05 do centrali sterującej NICE RBA3R10 (napęd NICE ROBUS):

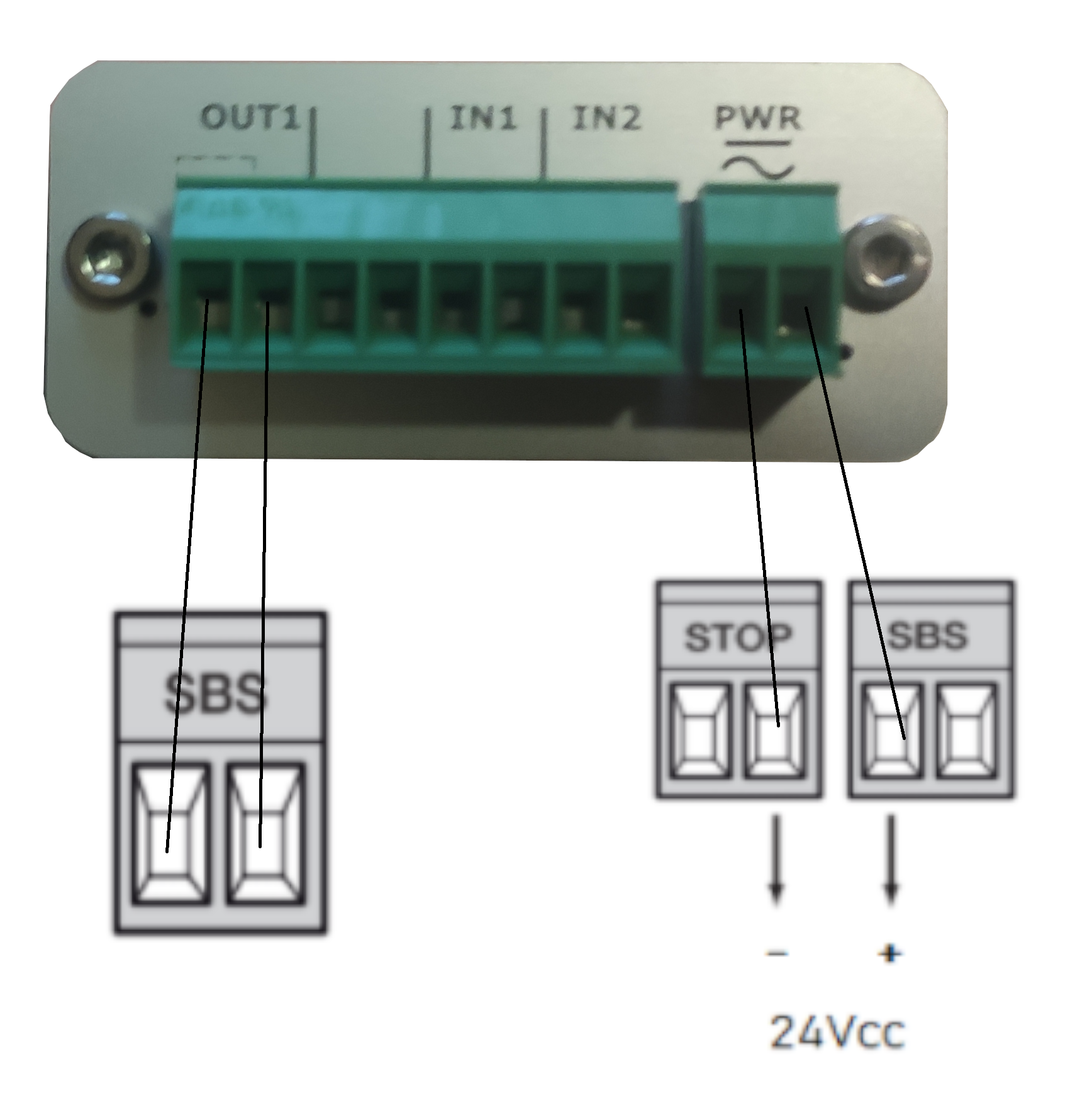

Przykład podłączenia modułu GSM GSM LITE 3+ do centrali sterującej NICE RBA3R10 (napęd NICE ROBUS):
