Resetowanie central sterujących Nice


Przed samym resetem można spróbować:

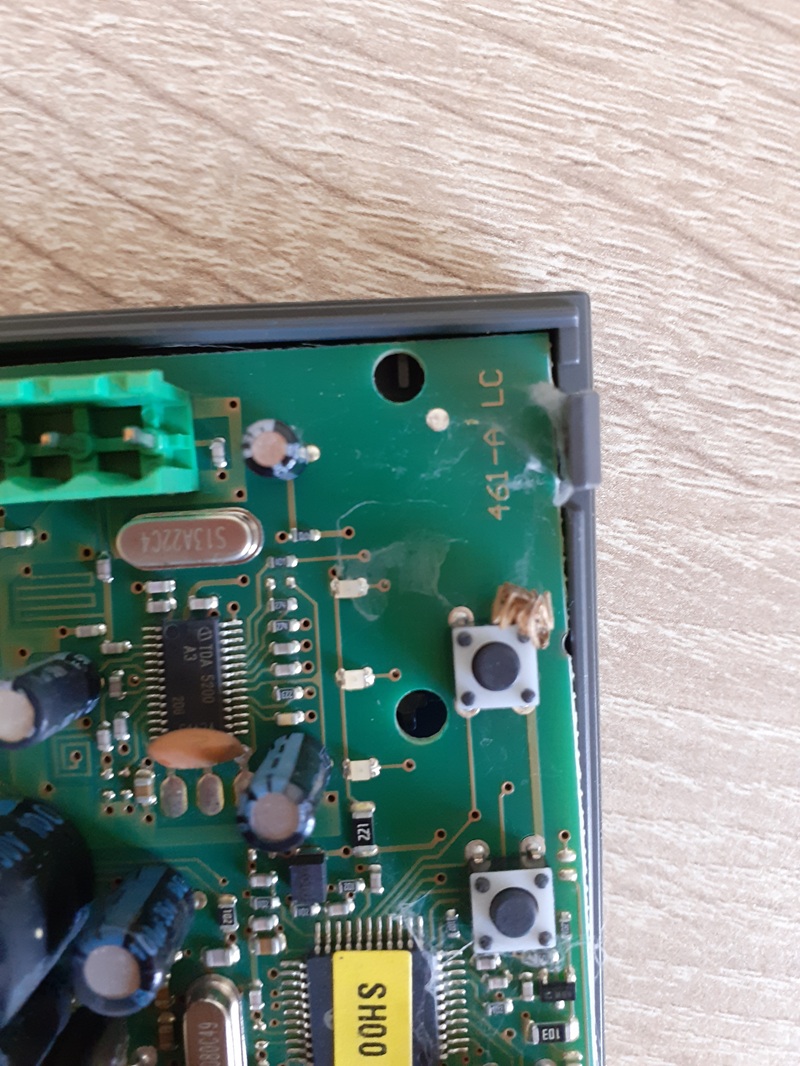

  • wyczyścić napęd, centralę sterującą i fotokomórki, również od wewnątrz. Często przyczyną jest pajęczyna, zabrudzenie osłon fotokomórek itp.
  • odblokować bramę i ręcznie sprawdzić, czy nie ma gdzieś mechanicznej przeszkody. Przeszkoda może pojawić się także jakiś czas po montażu, np. wskutek zmiany temperatury itp.
  • jeśli podejrzewasz, że problem dotyczy fotokomórek, odłącz je i sprawdź działanie napędu bez nich


Resetowanie centrali sterującej MCU1 i MCU4 (napęd NICE Robus RBS 400/600/600HS)

Uwaga: ta procedura skasuje tylko pamięć centrali sterującej; piloty pozostaną w niej zapisane.
Resetowanie:

  1. Naciśnij jednocześnie i przytrzymaj pierwszy przycisk (Open) oraz trzeci (Close)
  2. Gdy zaświecą się wszystkie diody LED, puść przyciski
  3. Poczekaj, aż centrala sterująca zostanie zresetowana

Rozpoznawanie podłączonych urządzeń napędu

Po każdym podłączeniu, odłączeniu lub zmianie okablowania urządzeń dodatkowych do wejściach BlueBUS i STOP należy przeprowadzić etap rozpoznawania urządzeń dodatkowych. Napęd sam zasygnalizuje konieczność wykonania tej operacji, migając diodami LED L1 i L2.

Rozpoznawanie urządzeń podłączonych do napędu NICE Robus RBS400, RBS600, RBS600HS
  1. Naciśnij przycisk „Open” i „Stop/Set” i przytrzymaj je
  2. Gdy zaczną szybko migać L1 i L2, puść przyciski
  3. Poczekaj kilka sekund, aż centrala sterująca (MCU1 lub MCU4) zakończy proces rozpoznawania urządzeń.
  4. Jeśli wszystko przebiegło prawidłowo, dioda LED STOP powinna świecić, a L1 i L2 powinny zgasnąć. Może się też zdarzyć, że zaczną migać L3 i L4, jeśli nie wykonano jeszcze etapu rozpoznawania długości skrzydła.

Rozpoznawanie długości skrzydła bramy

Aby brama działała prawidłowo (w szczególności w zakresie obliczania drogi rozruchu i dobiegu oraz częściowego otwarcia), napęd musi sam ustalić długość skrzydła bramy. Podczas tej operacji napęd przesuwa bramę od jednego ogranicznika do drugiego i za pomocą wyłącznika ustala jej długość.

Rozpoznawanie długości skrzydła bramy przesuwnej przez napęd NICE Robus RBS400, RBS600, RBS600HS
  1. Naciśnij przyciski „Close” i „Stop/Set” i przytrzymaj je
  2. Gdy rozpocznie się manewr, puść przyciski
  3. Powinien rozpocząć się manewr otwierania. Jeśli tak się nie stanie, naciśnij przycisk „Stop/Set” i sprawdź ustawienie kierunku ruchu bramy (zob. Wybór kierunku ruchu bramy) i rozpocznij od punktu 1.
  4. Jeśli natomiast brama otwiera się we właściwym kierunku, poczekaj, aż napęd zakończy manewr otwierania, a następnie zamykania bramy.

Programowanie napędu

Pełną instrukcję programowania napędu znajdziesz w sekcji Programowanie napędu z centralą sterującą MCU1 lub MCU4.

Resetowanie centrali sterującej RBA3 (napęd NICE Robus 400/600/1000 i RUN1500)

Uwaga: ta procedura skasuje tylko pamięć centrali sterującej; piloty pozostaną w niej zapisane.
Resetowanie:

  1. Naciśnij jednocześnie i przytrzymaj pierwszy przycisk (Open) oraz trzeci (Close)
  2. Gdy zaświecą się wszystkie diody LED, puść przyciski
  3. Poczekaj, aż centrala sterująca zostanie zresetowana

Rozpoznawanie podłączonych urządzeń napędu

Po każdym podłączeniu, odłączeniu lub zmianie okablowania urządzeń dodatkowych do wejściach BlueBUS i STOP należy przeprowadzić etap rozpoznawania urządzeń dodatkowych. Napęd sam zasygnalizuje konieczność wykonania tej operacji, migając diodami LED L1 i L2.

Rozpoznawanie urządzeń podłączonych do napędu NICE Robus RB600
  1. Naciśnij przycisk „Open” i „Stop/Set” i przytrzymaj je
  2. Gdy zaczną szybko migać L1 i L2, puść przyciski
  3. Poczekaj kilka sekund, aż centrala sterująca zakończy proces rozpoznawania urządzeń.
  4. Jeśli wszystko przebiegło prawidłowo, dioda LED STOP powinna świecić, a L1 i L2 powinny zgasnąć. Może się też zdarzyć, że zaczną migać L3 i L4, jeśli jeszcze nie przeprowadziliście etapu ustalania długości skrzydła.

Ustalanie długości skrzydła bramy

Aby brama działała prawidłowo (w szczególności, by obliczyć drogę rozruchu i dobiegu oraz częściowego otwarcia), napęd musi sam ustalić długość skrzydła bramy. Podczas tej operacji napęd przesuwa bramę od ogranicznika do ogranicznika i za pomocą wyłącznika ustala jej długość.

Ustalanie długości skrzydła bramy przesuwnej za pomocą napędu NICE Robus RB600
  1. Naciśnij przyciski „Close” i „Stop/Set”, i przytrzymaj je
  2. Gdy rozpocznie się manewr ruchu, zwolnij przyciski
  3. Powinien rozpocząć się manewr otwierania. Jeśli tak się nie stanie, naciśnij przycisk „Stop/Set” i sprawdź ustawienie kierunku ruchu bramy (zob. Wybór kierunku ruchu bramy) i rozpocznij od punktu 1.
  4. Jeśli brama otwiera się we właściwym kierunku, poczekaj, aż napęd zakończy manewr otwierania, a następnie zamykania bramy.

Programowanie napędu

Pełną instrukcję programowania napędu znajdziesz na stronie Programowanie napędu z centralą sterującą RBA3



Resetowanie centrali sterującej RBA4/A i RBA4 (napęd NICE Road 200/400)

Uwaga: ta procedura kasuje tylko pamięć centrali sterującej. Zapisane w niej piloty pozostaną.
Resetowanie:

  1. Naciśnij jednocześnie i przytrzymaj pierwszy (Open lub Radio) oraz trzeci (Close lub P.P.) przycisk
  2. Gdy zaświecą się wszystkie diody LED, zwolnij przyciski
  3. Poczekaj, aż centrala sterująca się zresetuje

Ponowne ustawianie napędu:
Szczegółowe informacje znajdziesz również tutaj: fortamigo.pl/na-posuvnu-branu/pohon-pre-posuvne-brany-do-400-kg-nice-road-rd400

Ustalanie długości skrzydła bramy

Aby brama działała prawidłowo (w szczególności, by obliczyć drogę rozruchu i dobiegu oraz częściowego otwarcia), napęd musi sam ustalić długość skrzydła bramy. Podczas tej operacji napęd przesuwa bramę od ogranicznika do ogranicznika i za pomocą wyłącznika ustala jej długość.

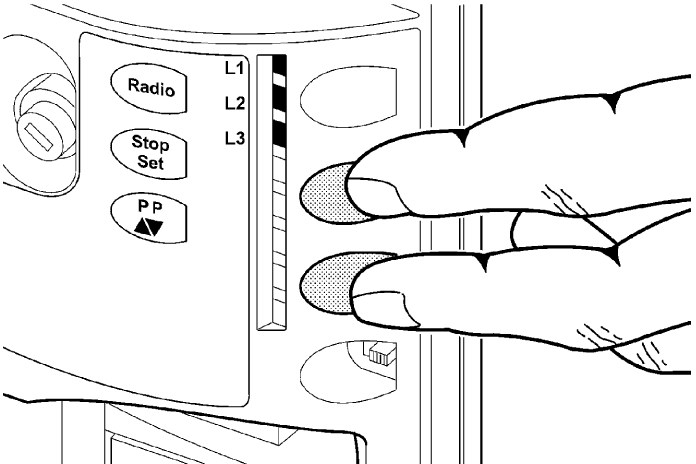

Ustalanie długości skrzydła bramy przesuwnej za pomocą napędu NICE Road RD400
  1. Naciśnij jednocześnie i przytrzymaj drugi (Stop/Set) oraz trzeci (Close lub P.P.) przycisk
  2. Gdy rozpocznie się manewr ruchu, zwolnij przyciski
  3. Powinien rozpocząć się manewr otwierania. Jeśli tak się nie stanie, naciśnij drugi przycisk (Stop/Set) i sprawdź ustawienie kierunku ruchu bramy (zob. Wybór kierunku ruchu bramy) i rozpocznij od punktu 1.
  4. Jeśli brama otwiera się we właściwym kierunku, poczekaj, aż napęd zakończy manewr otwierania, a następnie zamykania bramy.

Programowanie napędu

Pełną instrukcję programowania napędu znajdziesz na stronie Programowanie napędu z centralą sterującą RBA4

Reset bez fotokomórek

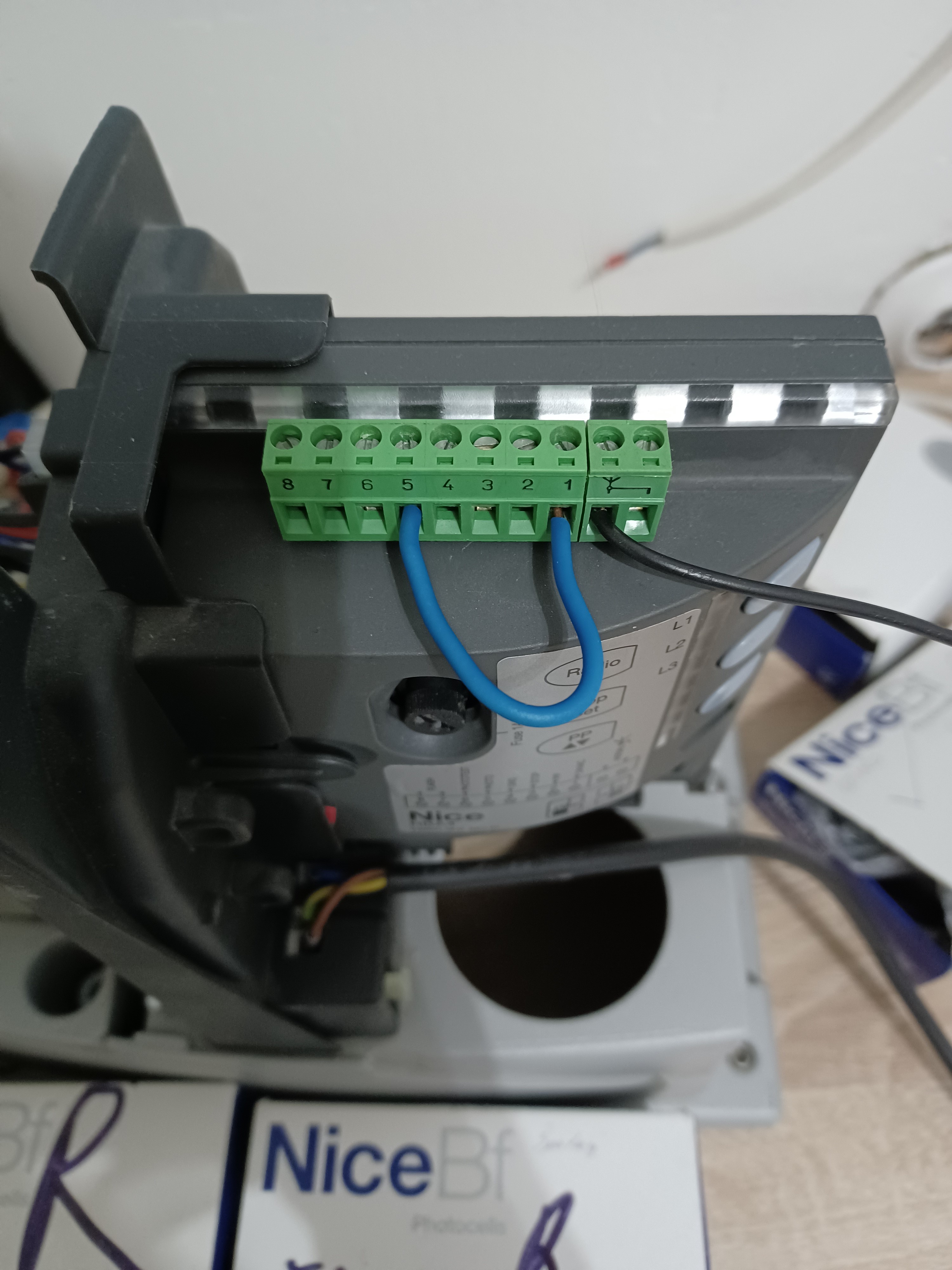

Jeśli istnieje podejrzenie, że fotokomórki nie działają prawidłowo, odłącz je, a na centrali sterującej zmostkuj wejścia 1 i 5 (dotyczy tylko napędu Road z centralą sterującą RBA4). W ten sposób obwód fotokomórek zostaje zamknięty i można sprawdzić prawidłowe działanie napędu bez fotokomórek.



Resetowanie centrali sterującej MC424L (napęd NICE Wingo 2024/3524)

Uwaga: ta procedura kasuje tylko pamięć centrali sterującej. Zapisane w niej piloty pozostaną.
Resetowanie:

  1. Odłącz centralę sterującą od zasilania (lub wyjmij bezpiecznik zasilania F1) i poczekaj, aż zgasną wszystkie diody LED.
  2. Naciśnij i przytrzymaj przyciski P1 i P2 na centrali sterującej (centrala powinna nadal być odłączona od zasilania)
  3. Trzymając wciśnięte przyciski P1 i P2, podłącz centralę sterującą do zasilania (lub włóż bezpiecznik zasilania)
  4. Zwolnij przyciski dokładnie po 3 sekundach (czyli w trakcie trzeciej sekundy)
  5. Jeśli kasowanie przebiegło pomyślnie, wszystkie diody LED zgasną na sekundę. Jeśli tak się nie stanie, a diody LED nadal będą migać, należy powtórzyć procedurę kasowania od początku

Aby sprawdzić, czy pamięć została prawidłowo skasowana, odłącz centralę sterującą od zasilania (lub wyjmij bezpiecznik zasilania F1) i poczekaj, aż zgasną wszystkie diody LED. Po ponownym podłączeniu do zasilania, jeśli pamięć została całkowicie skasowana, wszystkie diody LED powinny migać przez około sześć sekund. Jeśli diody LED migały tylko przez trzy sekundy, kasowanie prawdopodobnie się nie powiodło i należy je powtórzyć.

Ponowne ustawianie napędu: Szczegółowe informacje znajdziesz również tutaj: fortamigo.pl/na-posuvnu-branu/nice-moon-mc424-riadiaca-centrala-pre-24v-pohony-kridlovych-bran-rodiny-wingo

Ustalanie ruchu skrzydła bramy

Aby brama działała prawidłowo (w szczególności, by obliczyć drogę rozruchu i dobiegu oraz częściowego otwarcia), centrala sterująca musi samodzielnie ustalić długość łuku otwierania skrzydeł bramy. Podczas tej operacji napędy poruszają skrzydłami bramy od ogranicznika do ogranicznika i ustalają zakres otwierania bramy.

Uwaga: Jeśli etap ustalania ruchu skrzydła bramy został już przeprowadzony, przed ponownym ustalaniem należy skasować pamięć centrali sterującej.

Przed rozpoczęciem ustalania ruchu skrzydła bramy sprawdź, czy urządzenia podłączone do wejść STOP, FOTO i FOTO1 są sprawne i prawidłowo podłączone. Jeśli któreś z nich zostanie aktywowane podczas ustalania, procedurę należy powtórzyć. Skrzydła bramy powinny być mniej więcej w połowie otwarte. Aby to osiągnąć, odblokuj napędy, ręcznie przesuń skrzydła do pozycji półotwartej, a następnie ponownie je zablokuj. Po zablokowaniu silnika zawsze przesuń ręcznie skrzydło na krótki odcinek, aby silnik zaskoczył. Zasadniczo jednak położenie skrzydeł przed ustalaniem nie ma znaczenia.

Procedura ustalania ruchu skrzydła przebiega automatycznie i składa się z następujących etapów:

  1. Naciśnij przycisk P2
  2. Oba skrzydła otworzą się nieznacznie
  3. Skrzydło drugorzędne (dolne) zamknie się
  4. Skrzydło główne (górne) zamknie się
  5. Skrzydło główne (górne) otworzy się
  6. Po upływie zaprogramowanego czasu opóźnienia silnika skrzydła drugorzędnego skrzydło drugorzędne (dolne) zacznie się otwierać. Jeśli opóźnienie jest nieodpowiednie, naciśnij przycisk P2 i ustaw właściwe opóźnienie
  7. Centrala sterująca ustali wymagany czas ruchu do całkowitego otwarcia bramy (lub do zatrzymania na ogranicznikach mechanicznych)
  8. Oba skrzydła zamkną się całkowicie. Skrzydła zaczną się zamykać w różnym czasie, aby podczas zamykania nie ocierały o siebie
  9. Centrala sterująca zapisze zmierzone wartości i będzie GOTOWE.

Wszystkie opisane powyżej etapy muszą przebiec kolejno, bez ingerencji użytkownika. Jeśli któryś etap nie przebiega prawidłowo, zatrzymaj go, naciskając przycisk P1, i w razie potrzeby zmień ustawienia i powtórz procedurę.

Programowanie centrali sterującej napędu

Pełną instrukcję programowania centrali sterującej znajdziesz na stronie Programowanie centrali sterującej MC424L



Resetowanie centrali sterującej MC424LR10 (napęd NICE Wingo 2024/3524)

Uwaga: ta procedura kasuje tylko pamięć centrali sterującej. Zapisane w niej piloty pozostaną.
Resetowanie:

  1. Naciśnij jednocześnie i przytrzymaj pierwszy (OPEN) oraz trzeci (CLOSE) przycisk
  2. Gdy wszystkie diody LED L1..L8 zaczną migać (po ok. 3–4 sekundach), zwolnij je
  3. Odczekaj 5 sekund i centrala sterująca będzie wtedy przywrócona do ustawień fabrycznych. Centrala sterująca będzie wtedy przywrócona do ustawień fabrycznych.

Pierwsze uruchomienie centrali sterującej (lub ustalanie po resecie)

  1. Ustaw/sprawdź przełączniki wyboru modelu napędu zgodnie z tabelą 2.6 w instrukcji centrali sterującej
    Uwaga: tj. silnik WG2024: 1-dół, 2-góra, 3-dół, 4-dół; WG3524: 1-góra, 2-góra, 3-dół, 4-dół; TOO3024: 1-dół, 2-góra, 3-góra, 4-dół; TOO4524: 1-góra, 2-góra, 3-góra, 4-dół; SFAB2024: 1-dół, 2-dół, 3-dół, 4-góra; model nieokreślony: 1-góra, 2-dół, 3-dół, 4-dół
  2. Odblokuj ręcznie skrzydła, ustaw je w położeniu pośrednim (otwarcie na ok. 45°), ponownie zablokuj napędy i lekko pociągnij skrzydła, aby silniki zaskoczyły
  3. Na centrali sterującej naciśnij jednocześnie drugi przycisk (STOP/SET) i trzeci przycisk (CLOSE). Gdy skrzydła zaczną się poruszać, zwolnij przyciski
  4. Skrzydła wykonają następującą sekwencję (proces wykrywania ruchu skrzydeł można w dowolnym momencie przerwać, naciskając przycisk STOP)
    1. Oba skrzydła lekko się otworzą
      Uwaga: Jeśli skrzydła poruszą się w przeciwnym kierunku, tj. lekko się zamkną, należy przerwać manewr, naciskając przycisk STOP, odłączyć centralę sterującą od zasilania i zamienić biegunowość w obu silnikach. Jeśli jedno skrzydło zacznie się otwierać, a drugie zamykać, należy zamienić biegunowość tylko w silniku skrzydła, które zaczęło się zamykać. Zamiana biegunowości oznacza zamianę przewodów podłączonych do zacisków + (plus) i - (minus) w trzyzaciskowym złączu silnika.
    2. Dolne skrzydło całkowicie się zamknie
      Uwaga: Jeśli zacznie się poruszać niewłaściwe skrzydło (tj. górne), należy przerwać manewr, naciskając przycisk STOP, odłączyć centralę sterującą od zasilania i zamienić miejscami całe trzyzaciskowe złącza silników M1 i M2
    3. Górne skrzydło całkowicie się zamknie
    4. Górne skrzydło zacznie się otwierać, a chwilę później również dolne skrzydło
      Uwaga: Jeśli czas opóźnienia jest niewystarczający, można go zmienić w ustawieniach programowania; patrz rozdział 5.2.2, dioda L6 „Opóźnienie skrzydła”
    5. Oba skrzydła całkowicie się otworzą
    6. Dolne skrzydło zacznie się zamykać, a chwilę później również górne skrzydło
    7. Skrzydła całkowicie się zamkną, a centrala sterująca zapisze ich położenia krańcowe w pamięci
    8. Gotowe

Programowanie centrali sterującej napędu

Pełną instrukcję programowania centrali sterującej znajdziesz na stronie Programowanie centrali sterującej MC424LR10

Resetowanie centrali sterującej ROA40R10 (napęd NICE Rox ROX600 i ROX1000)

Przejdź do Instrukcja resetowania napędu NICE Rox.
