Opis produktu Szybki i cichy napęd NICE Spykit 650 HS BD
NICE SPYKIT 650 HS BD to szybki zestaw z silnikiem SPY650HS, 24 V DC, osobnym SPYBOX BHS, odbiornikiem OXIBD i jednym ON3EBD. Cały zestaw jest zasilany z sieci 230 V AC. Silnik jest samohamowny; aby poruszać bramą ręcznie, należy odblokować napęd za pomocą linki.
Zestaw zawiera 1× jednoczęściową szynę SPYRAIL321 o długości 3,2 m z akcesoriami montażowymi. Szyna prowadzi i zasila ruchomy silnik.
Sterowanie i kompatybilne akcesoria
Fotokomórki, lampa sygnalizacyjna i listwa bezpieczeństwa nie są automatycznie dołączone do zestawu. Wykrywanie przeszkód nie zastępuje oceny bezpieczeństwa całej bramy ani pomiaru sił podczas jej odbioru.
| Co | Dlaczego | Typ / podłączenie |
|---|---|---|
| Sterowanie | Oddzielna jednostka montowana na ścianie; steruje silnikiem i elementami bezpieczeństwa. | SPYBOX BHS jest w zestawie. Zaciski i polaryzacja. |
| Sterowanie zdalne | Sterowanie dwukierunkowe i informacja o odebraniu polecenia / stanie bramy. | OXIBD + 1 × ON3EBD są w zestawie; parowanie z OXIBD. |
| Szyna | Prowadnica i tor zasilający ruchomego silnika. | 1× SPYRAIL321 — jednoczęściowa szyna o długości 3,2 m z akcesoriami montażowymi. Montaż i izolacja. |
| Fotokomórki | Kontrola przeszkód w chronionej strefie. | EPSB, EPMB, EPLB – BlueBUS; podłączenie. |
| Inne fotokomórki | Rozwiązania z możliwością regulacji kierunku lub specjalne — w zależności od konstrukcji bramy. | F210B, FT210B, EPMOW; wybierz w zależności od sposobu podłączenia danego modelu i jego aktualnej dostępności. |
| Sygnalizacja | Ostrzeganie podczas ruchu i opcjonalne oświetlenie. | ELDC lub WLT; napięcie wyjściowe i funkcja. |
| Brama uchylna | Dostosowanie toru ramienia ciągnącego. | SPA5 do odpowiednich bram uchylnych; w przypadku konstrukcji sprężynowej sprawdź możliwość montażu bez SPA5. |
| Ustawienia serwisowe | Szczegółowe ustawienia i diagnostyka przez BusT4. | Oview + IBT4N. |
| Zasilanie awaryjne | Ruch podczas przerwy w dostawie prądu. | PS324 w zależności od wersji jednostki; dostępność odpowiedniego zasilania awaryjnego sprawdź u nas. Użyj zasilania awaryjnego przeznaczonego do tej jednostki. |

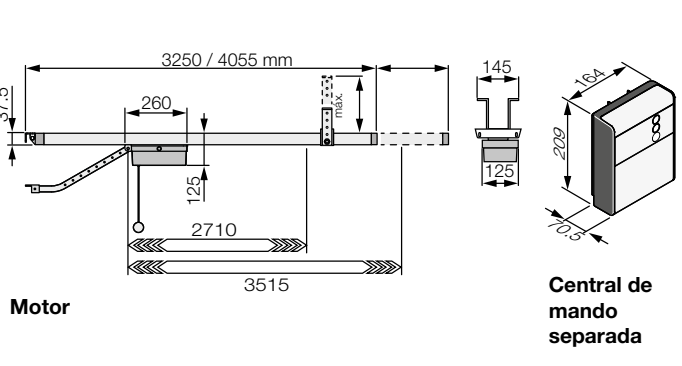

Wyposażenie zestawu SPYKIT650HSBD
Porównaj sposób napędu, prędkość, sterowanie oraz ograniczenia dotyczące konkretnej bramy. Większa siła ani większa prędkość same w sobie nie gwarantują, że napęd będzie odpowiedni. Akcesoria zabezpieczające i zasilanie awaryjne dobiera się osobno.
| Szybki zestaw SPY |
|---|
NICE SPYKIT 650 HS BD 650 N; prędkość do 0,24 m/s. SPYBOX BHS, OXIBD i ON3EBD; 1× SPYRAIL321, jednoczęściowa szyna 3,2 m. |
Do jakiej bramy garażowej pasuje SPY650HS
Zestaw jest przeznaczony do bram segmentowych o powierzchni do 10,5 m² lub bram uchylnych o powierzchni do 11,5 m². Podane poniżej orientacyjne wymiary to szerokość × wysokość; zależą od typu i długości szyny. Sprawdź również wyważenie bramy, opory ruchu i przestrzeń montażową. Sama powierzchnia nie wystarczy.
| Typ bramy | Szyna 3,2 m | Szyna 4 m |
|---|---|---|
| Segmentowa | 4,2 × 2,5 m | 3,2 × 3,3 m |
| Niepodnoszona brama uchylna z SPA5 | 4,0 × 2,3 m | 3,0 × 3,1 m |
| Wystająca brama uchylna z SPA5 / sprężynowa bez SPA5 | 4,0 × 2,8 m | 3,3 × 3,5 m |
Napęd ma maksymalną siłę 650 N i znamionową 200 N. Niutony nie określają masy bramy w kilogramach. Przy użytkowaniu w budynku mieszkalnym brama powinna poruszać się lekko ręcznie, przy oporze nieprzekraczającym 150 N; nie kompensuj uszkodzonych sprężyn ani zacinania się bramy większą siłą napędu.
Co oznacza otwarcie w około 8,5 s
Wartość około 8,5 s opiera się na typowej bramie o wysokości 2 m i nie uwzględnia przyspieszania ani zwalniania. Nie jest to gwarantowany czas pełnego ruchu dowolnej bramy. Maksymalna prędkość wynosi 0,24 m/s; rzeczywisty czas zależy od ustawień, skoku i obciążenia.
Obciążenie eksploatacyjne
| Limit | Wartość |
|---|---|
| Cykle na godzinę | Maksymalnie 30 |
| Cykle na dzień | Maksymalnie 300 |
| Cykle bez przerwy | Maksymalnie 12 |
Jeden cykl to pełne otwarcie i zamknięcie. Są to górne limity dla odpowiedniej bramy, a nie gwarancja, że napęd wykona taką samą liczbę cykli przy dowolnym oporze i temperaturze. Wydłużenie szyny nie zwiększa dopuszczalnej powierzchni bramy. Jeśli chcesz zweryfikować dobór, prześlij nam typ i wymiary bramy oraz przewidywany sposób jej użytkowania.
Montaż szyny SPYRAIL, napędu i SPYBOX BHS
Przed montażem odłącz zasilanie sieciowe i zasilanie awaryjne. Sprawdź sprężyny, wyważenie i ręczne poruszanie bramą. W SPY650HS wózek porusza się bezpośrednio po szynie z uzębieniem; napęd nie wykorzystuje paska ani łańcucha. Napęd jest zasilany napięciem 24 V DC przez szynę i izolowany profil wewnętrzny.
Szyna musi być elektrycznie odizolowana od bramy i sąsiadujących konstrukcji przewodzących. Użyj dołączonych elementów izolacyjnych. Kontakt szyny z metalową bramą lub uszkodzona izolacja mogą spowodować zwarcie; rozwiązanie montażowe takie jak w przypadku SR32B nie jest odpowiednie.

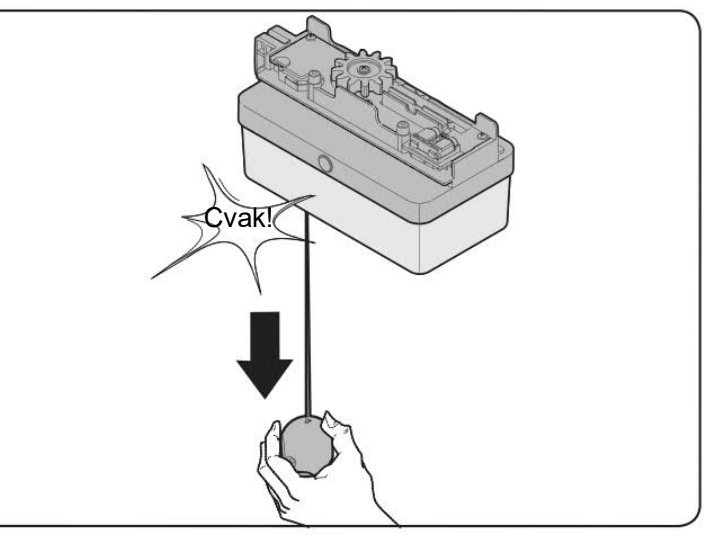

- Odblokuj napęd za pomocą linki i sprawdź, czy koło zębate porusza się swobodnie. W przypadku szyny dwuczęściowej połącz oba profile, zabezpiecz łącznik i umieść taśmę w profilu izolacyjnym, nie odkształcając jej.
- Włóż napęd we właściwym kierunku. Podczas wyciągania dwóch pasków transportowych oba elementy stykowe muszą zostać zablokowane zgodnie z rysunkiem montażowym. Nie wciskaj napędu, jeśli styki są wysunięte nieprawidłowo.
- Zamontuj oba regulowane ograniczniki krańcowe oraz końcowy element zasilający. Jego umiejscowienie musi być zgodne ze schematem podłączenia MOT i kierunkiem ruchu.
- Zamocuj szynę w osi bramy, wypoziomuj ją względem sufitu i zastosuj solidne kotwienie z dołączoną izolacją. Skróć wsporniki sufitowe tak, aby kończyły się równo z szyną i nie blokowały wózka.
- Przymocuj ramię do odpowiednio wzmocnionej części bramy. Ustaw ograniczniki zamykania i otwierania, a następnie mocno dokręć ich śruby.
- Zamocuj SPYBOX BHS na ścianie, w miejscu zapewniającym bezpieczną obsługę i serwis. Linka odblokowująca powinna być dostępna na wysokości poniżej 1,8 m. Elementy sterujące należy umieścić poza zasięgiem ruchomych części, zwykle co najmniej 1,5 m nad podłogą.

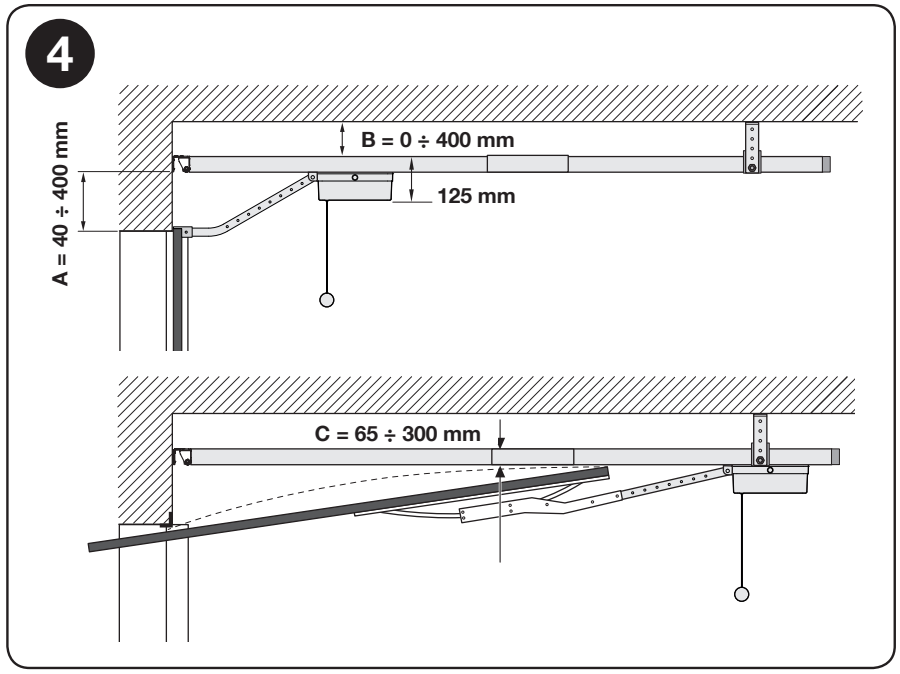

W pokazanym położeniu zachowaj wymiary A = 40–400 mm, B = 0–400 mm, C = 65–300 mm. C to odstęp szyny od najwyższego punktu bramy podczas ruchu.
Okablowanie
| Podłączenie | Przekrój / maksymalna długość |
|---|---|
| MOT – zasilanie szyny | 2 × 1 mm²; 5 m; dołączony przewód. |
| BlueBUS | 2 × 0,75 mm²; 20 m; urządzenia połączone równolegle. |
| INP1 / INP2 / STOP | 2 × 0,5 mm²; 20 m. |
| FLASH | 2 × 0,5 mm²; 20 m. |
| Antena | RG58; 10 m; oddzielny przewód koncentryczny. |
| Zasilanie sieciowe | 3 × 1 mm²; 230 V AC 50/60 Hz; przewód ochronny i odpowiedni odłącznik. |
Podłączenie do sieci wykonuje elektryk. Przewody niskonapięciowe poprowadź oddzielnie od sieci i zabezpiecz przed naprężeniem, ruchem bramy oraz zgnieceniem. Nie wolno doprowadzać napięcia 230 V do wejść akcesoriów.

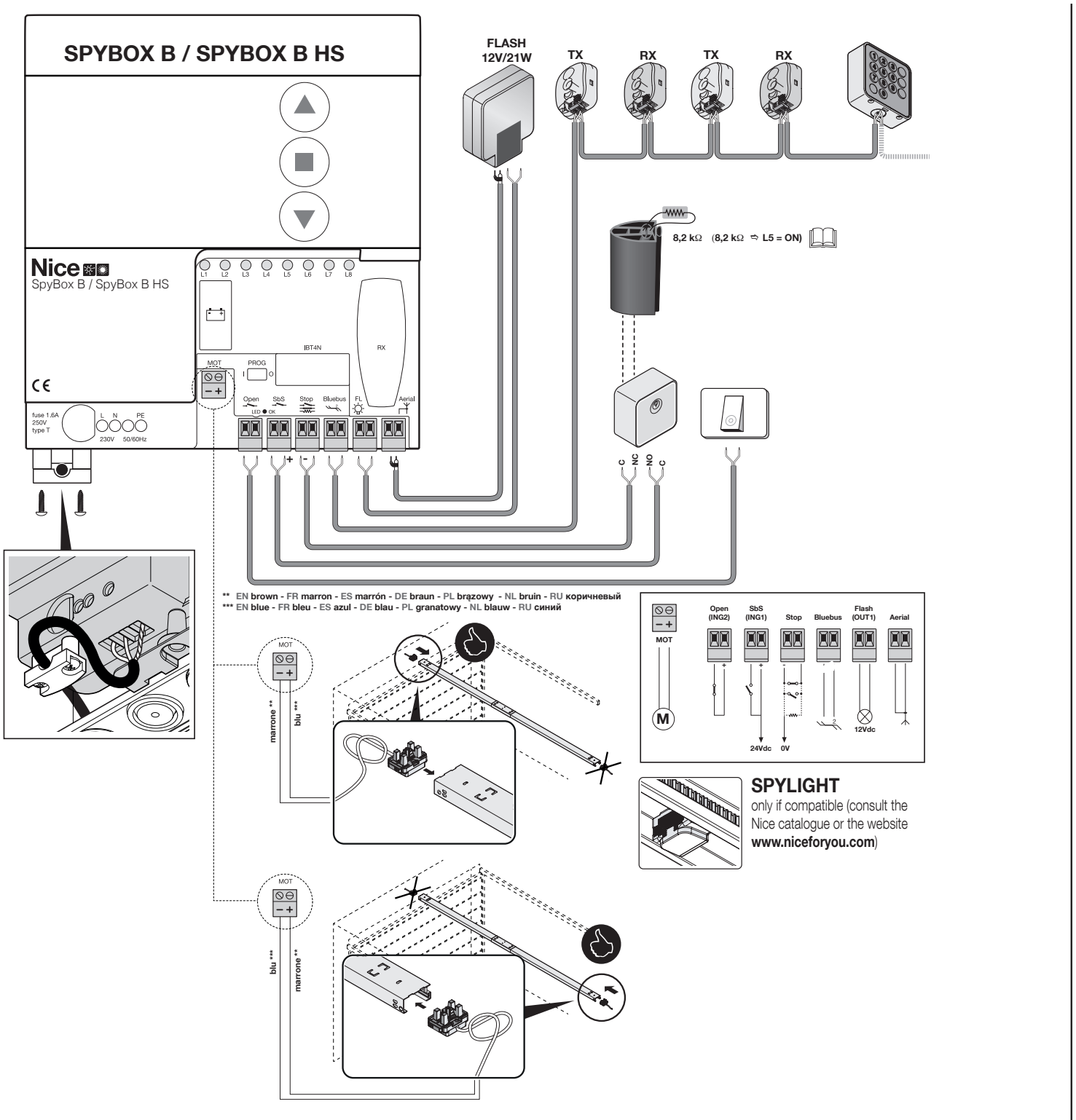

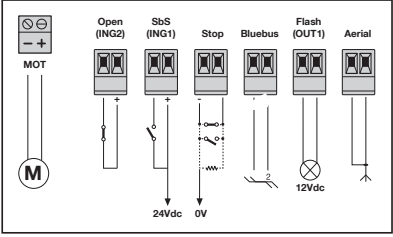

SPYBOX BHS: zaciski i polaryzacja
Te zaciski dotyczą SPYBOX BHS z BlueBUS. Podstawowa wersja SPYBOX z przekaźnikowym wejściem PHOTO ma inne podłączenie. Przed rozpoczęciem prac sprawdź oznaczenie faktycznie zamontowanego urządzenia.
| Zaciski | Funkcja / podłączenie |
|---|---|
| MOT − / + | 24 V DC do zasilania elementu szyny. Zachowaj oznaczenia − / + i orientację elementu zasilającego zgodnie z rysunkiem. Zmianę kierunku wykonuj przy odłączonym zasilaniu. |
| BlueBUS | Dwuprzewodowa komunikacja i zasilanie kompatybilnych urządzeń; bez polaryzacji +/−. |
| Open / INP2 | Standardowo bezpotencjałowy styk NO między Open a jego zaciskiem wspólnym +. Funkcję zmienia parametr INP2. |
| SbS / INP1 | Bezpotencjałowy styk NO między SbS a jego zaciskiem wspólnym +; polecenie krok po kroku. |
| STOP | Wejście bezpieczeństwa względem GND; NO, NC lub 8,2 kΩ — typ jest rozpoznawany podczas rozpoznawania urządzeń. Sam styk nie ma polaryzacji. |
| FLASH / OUT1 | Fabryczny tryb lampy sygnalizacyjnej 12 V DC / 21 W; programowalne 24 V DC / 25 W. Wybierz tryb odpowiednio do rzeczywistego obciążenia. |
| AERIAL | Osobne wejście anteny koncentrycznej; żyłę środkową i ekran podłącz zgodnie ze szczegółowym schematem; nie jest to zasilanie. |
| L / N / PE | Zasilanie sieciowe 230 V AC i przewód ochronny; obwód oddzielony od silnika i akcesoriów. |

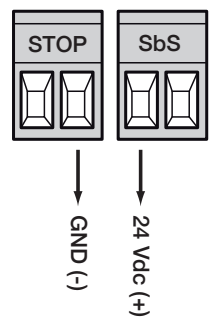

Zasilanie zewnętrznego sterowania: plus i minus
Przy takiej samej orientacji jak na ilustracji prawy zacisk pary STOP = GND, minus (−) a lewy zacisk pary SbS = zasilanie, plus (+). Oznaczenie „24 Vdc” przy zacisku nie zastępuje sprawdzenia dopuszczalnego zakresu podłączanego urządzenia: zasilacz pomocniczy ma 30 V DC, tolerancję −20 % / +5 %, czyli około 24–31,5 V DC, a maksymalny prąd wynosi łącznie 100 mA. Używaj wyłącznie urządzeń przystosowanych do pracy w całym tym zakresie.
Przycisk lub przekaźnik modułu sterującego
Polecenie jest generowane przez bezpotencjałowy styk NO między INP1 (SbS) a wspólnym zaciskiem + tej pary. Jeśli moduł wymaga zasilania, podłącz go osobno do sprawdzonych zacisków plus i minus. Nie doprowadzaj napięcia wyjściowego modułu do wejścia sterującego.
Krawędź bezpieczeństwa STOP
Zmiana zapamiętanego stanu STOP natychmiast zatrzymuje ruch i powoduje krótką zmianę kierunku. Styki NO można połączyć równolegle, a styki NC — szeregowo. W przypadku monitorowanej krawędzi rezystancyjnej 8,2 kΩ aktywuj test STOP 8K2 a następnie rozpoznaj urządzenia. Różne typy podłączeń łącz zgodnie z ich schematami; zwykły przełącznik nie zastępuje monitorowanej krawędzi.
Brama z wbudowanymi drzwiami przejściowymi
Na płycie silnika przesuwającego bramę znajduje się osobna para zacisków 1–2 dla mikroprzełącznika bezpieczeństwa NC. Przy otwartych drzwiach musi blokować silnik. Przy odłączonym zasilaniu usuń zworkę i podłącz styk o obciążalności co najmniej 10 A; maksymalna długość przewodu 3 m, minimalny przekrój 1 mm². Zabezpiecz przewód przed przytrzaśnięciem. Styk nie ma polaryzacji i nie jest wyjściem zasilającym.
Fotokomórki BlueBUS
EPSB, EPMB lub EPLB podłącz z TX i RX równolegle do pary przewodów BlueBUS. Jest to połączenie bez polaryzacji. Fotokomórek przekaźnikowych NC nie wolno podłączać do tej magistrali jako zamiennika urządzenia dwuprzewodowego.
- Przy wyłączonym zasilaniu ustaw takie same zworki TX i RX dla jednej pary. Każda kolejna para musi mieć inny adres.
- Ustaw nadajnik i odbiornik naprzeciw siebie, a następnie dokończ okablowanie. Wybierz funkcję odpowiednio do chronionej przestrzeni.
- Po dodaniu, usunięciu lub zmianie adresu ponownie przeprowadź rozpoznawanie urządzeń i przetestuj każdą parę.

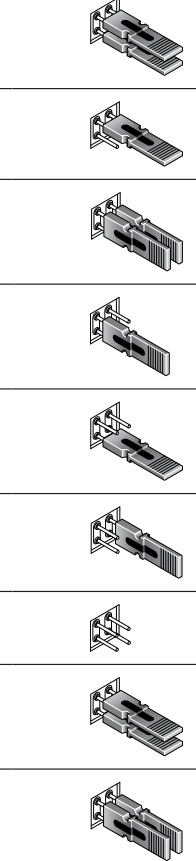

| Adres | Funkcja | Zworki TX / RX |
|---|---|---|
| PHOTO | Podczas zamykania zmienia kierunek ruchu na otwieranie; h = 50 cm. |  |
| PHOTO II | Podczas zamykania zmienia kierunek ruchu na otwieranie; h = 100 cm. |  |
| PHOTO 1 | Podczas zamykania chwilowo zatrzymuje ruch, a następnie zmienia jego kierunek; h = 50 cm. |  |
| PHOTO 1 II | Podczas zamykania chwilowo zatrzymuje ruch, a następnie zmienia jego kierunek; h = 100 cm. |  |
| PHOTO 2 | Podczas otwierania zatrzymuje ruch. |  |
| PHOTO 2 II | Podczas otwierania zatrzymuje ruch. |  |
| PHOTO 3 | Podczas otwierania i zamykania chwilowo zatrzymuje ruch, a następnie zmienia kierunek na otwieranie. |  |
| FA1 | Polecenie otwierania; wymaga odpowiednich fotokomórek i modyfikacji zworki A. |  |
| FA2 | Druga komenda otwierania wymaga odpowiednich fotokomórek i zmiany zworki A. |  |
Powiększ wszystkie zworki. W przypadku FA1/FA2 nie zmieniaj konfiguracji urządzenia bez sprawdzenia jego instrukcji; pełnią funkcję komendy, a nie standardowego zabezpieczenia podczas zamykania.
Lampa sygnalizacyjna ELDC lub WLT i antena
W przypadku ELDC odpowiednia jest standardowa lampa FLASH 12 V DC; dopuszczalna moc w tym trybie wynosi 21 W. ELDC ma wejście zasilania FLASH dla napięcia 12–36 V DC. W przypadku WLT wybierz odpowiedni tryb 24 V i sprawdź również jego ustawienie. Napięcie zmienia poziom II/L4; nie wolno go zmieniać bez sprawdzenia podłączonego obciążenia.
Na lampie odróżnij FLASH od AERIAL. W przypadku FLASH na pokazanym szczególe ELDC nie podano kolejności +/−; nie przenoś jej z pomocniczego złącza STOP/SbS. Antenę podłącz osobnym przewodem koncentrycznym, żyłę środkową i ekran zgodnie ze schematem.
Pierwsze uruchomienie i programowanie SPYBOX BHS
Najpierw ustaw i zabezpiecz ograniczniki mechaniczne, podłącz urządzenia zabezpieczające i ustaw napęd mniej więcej w połowie toru ruchu. Podczas programowania cały obszar bramy musi być wolny. W tej centrali używa się przełącznika PROG, przycisków OPEN, STOP/SET i CLOSE oraz diod LED L1–L8.
1. Rozpoznawanie BlueBUS i STOP
- Przesuń PROG w lewo, na I, czyli w tryb programowania. Przeprowadź rozpoznawanie także bez podłączonych akcesoriów.
- Przytrzymaj OPEN + STOP/SET przez około 3 s; zwolnij, gdy L1 + L2 zaczną szybko migać.
- Poczekaj na zakończenie rozpoznawania. Podczas tej operacji mogą zadziałać przekaźniki. Następnie przesuń PROG w prawo, na 0.
2. Rozpoznawanie położeń bramy
- Sprawdź oba ograniczniki i zabezpieczenie napędu. Aby rozpocząć procedurę, przesuń PROG w lewo, na I.
- Przytrzymaj STOP/SET + CLOSE przez około 3 s; zwolnij, gdy L3 + L4 zaczną szybko migać.
- Napęd musi wykonać sekwencję zamykanie → otwieranie → zamykanie. Poczekaj na zakończenie całej sekwencji.
- Przesuń PROG w prawo, na 0, a następnie sprawdź standardowe sterowanie.
Jeśli pierwszy ruch odbywa się w kierunku otwierania, natychmiast przerwij programowanie. Odłącz zasilanie sieciowe i awaryjne, sprawdź orientację elementu zasilającego i zamień połączenie silnika MOT zgodnie ze schematem montażowym. Rozpocznij programowanie ponownie. Nie zamieniaj przewodów BlueBUS ani STOP, aby skorygować kierunek pracy silnika.
Kontrola przed rozpoczęciem normalnej eksploatacji
- Powtórz otwieranie i zamykanie; sprawdź ograniczniki, zwalnianie, wsporniki i płynność ruchu.
- Sprawdź działanie STOP, każdej fotokomórki przy TX, RX i na środku wiązki oraz styk bezpieczeństwa drzwi przejściowych, jeśli są zamontowane.
- Sprawdź ręczne odblokowanie, ponowne zablokowanie napędu i reakcję pilota na właściwym odbiorniku.
- Technik zmierzy siły uderzenia i ustawi minimalny poziom niezbędny do bezpiecznego ruchu. Nie kompensuj zacinania się bramy przez zwiększanie siły.
- Przekaż użytkownikowi instrukcję i harmonogram konserwacji. Przechodź tylko przez całkowicie otwartą i nieruchomą bramę.
Programowanie SPYBOX BHS
PROG w lewo = I, programowanie. PROG w prawo = 0, standardowe sterowanie. W trybie programowania przyciski OPEN / CLOSE służą do wyboru pozycji; komendy ruchu są zablokowane. Jeśli brama nie reaguje po regulacji, najpierw sprawdź położenie PROG.
Poziom I – funkcje ON / OFF
- Przesuń PROG w lewo. Przytrzymaj STOP/SET 3 s, aż L1 zacznie migać, a następnie zwolnij przycisk.
- Przyciskami OPEN / CLOSE wybierz diodę funkcji. Krótkie naciśnięcie STOP/SET zmienia stan: świeci = ON, nie świeci = OFF.
- Między kolejnymi krokami nie przekraczaj 10 s. Odczekaj 10 s bez naciskania przycisków albo przesuń PROG w prawo, aby zakończyć.
| Dioda LED – funkcja | Znaczenie / stan |
|---|---|
| L1 – Automatyczne zamykanie | ON: po całkowitym otwarciu brama zamknie się po czasie pauzy ustawionym w II/L1. OFF: oczekiwanie na komendę. |
| L2 – Zamykanie po zadziałaniu fotokomórki | ON: po zakończeniu przejazdu przez wiązkę fotokomórki uruchamia zamykanie. Wymaga zamontowanych i sprawdzonych fotokomórek. |
| L3 – Zawsze zamykaj | ON: po przywróceniu zasilania uruchamia zamykanie z 3-sekundowym sygnalizowaniem przed ruchem. |
| L4 – Tryb czuwania | ON: po 1 minucie bezczynności ogranicza zasilanie wyjścia i nadajników BlueBUS. Sprawdź działanie podłączonych akcesoriów. |
| L5 – Test STOP 8K2 | ON: przed manewrem testuje listwę rezystancyjną 8,2 kΩ. Po włączeniu należy zaprogramować urządzenia; funkcja nie jest odpowiednia dla samego styku NC/NO. |
| L6 – Blokada OPEN / CLOSE | ON: wyłącza przyciski ruchu na obudowie w standardowym położeniu PROG 0. |
| L7 – Zakaz programowania wewnętrznego radia | ON: uniemożliwia zapisywanie nowych pilotów w zintegrowanym odbiorniku radiowym. Nie zmienia pamięci osobnego odbiornika OXIBD. |
| L8 – Wyłączenie wewnętrznego radia | ON: wewnętrzny odbiornik nie reaguje na zapisane piloty. OXIBD konfiguruje się osobno. |
W standardowym położeniu PROG 0 diody L1–L8 są zgaszone także wtedy, gdy funkcje są aktywne. Dlatego zgaszone diody podczas normalnej pracy nie oznaczają, że wszystkie funkcje są wyłączone.
Poziom II – wartości parametrów
- Przesuń PROG w lewo i przytrzymaj STOP/SET przez 3 s , aż L1 zacznie migać; zwolnij przycisk.
- Przyciskami OPEN / CLOSE wybierz diodę wejściową żądanego parametru.
- Przytrzymaj STOP/SET. Po 3 s zaświeci się dioda LED wartości. Nadal przytrzymując STOP/SET, wybierz nową wartość przyciskiem OPEN / CLOSE.
- Zwolnij STOP/SET. Odczekaj 10 s bez naciskania przycisków lub przesuń PROG w prawo.
Wartości wyróżnione pogrubieniem to ustawienia fabryczne; decydujące jest rzeczywiste ustawienie centrali. L8 uruchamia procedurę zapisywania w pamięci radia, nie jest to ustawienie stałe. Procenty prędkości i siły mają różne znaczenie.
| Dioda LED wejścia – nazwa i opis | Ustawienie diody LED – wartość |
|---|---|
| L1 – pauza Używane przy automatycznym zamykaniu I/L1 ON. | L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s |
| L2 – tryb pracy Sekwencja polecenia krok-po-kroku. L7/L8 nie są używane. | L1 – otwieranie – stop – zamykanie – stop L2 – otwieranie – stop – zamykanie – stop L3 – otwieranie – zamykanie – otwieranie – zamykanie L4 – wejście wspólne L5 – ruch podczas przytrzymywania przycisku L6 – tryb przemysłowy L7 – nieużywane L8 – nieużywane |
| L3 – prędkość silnika Procent wartości maksymalnej. V1 = 30 %, V2 = 50 %, V3 = 75 %, V4 = 100 %. | L1 – 30 % L2 – 50 % L3 – 75 % L4 – 100 % L5 – otwieranie 75 %, zamykanie 30 % L6 – otwieranie 75 %, zamykanie 50 % L7 – otwieranie 100 %, zamykanie 50 % L8 – otwieranie 100 %, zamykanie 75 % |
| L4 – FLASH / OUT1 Tryb musi być zgodny z napięciem i przeznaczeniem obciążenia. | L1 – wskaźnik otwarcia bramy L2 – aktywny przy zamkniętej bramie L3 – aktywny przy otwartej bramie L4 – lampa ostrzegawcza 12 V DC / 21 W L5 – lampa ostrzegawcza 24 V DC / 25 W L6 – blokada elektryczna L7 – rygiel elektromagnetyczny L8 – kanał radiowy 2 |
| L5 – siła silnika Otwieranie / zamykanie; wartość regulacyjna w %, a nie siła uderzenia w N. | L1 – 25 / 25 % L2 – 50 / 50 % L3 – 75 / 75 % L4 – 100 / 100 % L5 – 75 / 25 % L6 – 75 / 50 % L7 – 100 / 50 % L8 – 100 / 75 % |
| L6 – czułość na przeszkodę Otwieranie / zamykanie. Wyższa liczba oznacza większą czułość i mniejszą dopuszczalną siłę. | L1 – wyłączona L2 – 60 / 60 % L3 – 60 / 70 % L4 – 60 / 80 % L5 – 60 / 90 % L6 – 70 / 70 % L7 – 70 / 80 % L8 – 70 / 90 % |
| L7 – INP2 Typ styku i funkcja wejścia Open; wspólny zacisk +. | L1 – SbS, NO L2 – otwieranie, NO L3 – zamykanie, NO L4 – otwieranie częściowe 1, NO L5 – STOP, NC L6 – PHOTO podczas zamykania, NC L7 – PHOTO1 podczas otwierania i zamykania, NC L8 – PHOTO2 podczas otwierania, NC |
| L8 – programowanie wewnętrznego radia Dotyczy wbudowanego odbiornika FLOR, a nie dołączonego OXIBD. | L1 – zapisać cały nadajnik w trybie 1 L2 – tryb 2 – SbS L3 – tryb 2 – otwieranie częściowe L4 – tryb 2 – otwieranie L5 – tryb 2 – zamykanie L6 – tryb 2 – STOP L7 – tryb 2 – oświetlenie L8 – skasować jeden kod |
Po zmianie siły, czułości lub prędkości powtórz test bezpieczeństwa i pomiar sił. W przypadku użycia innego trybu wyjścia odłącz obciążenie, które nie odpowiada już jego funkcji.
Zaprogramuj ON3EBD w dołączonym OXIBD
Ten zestaw zawiera wtykowy odbiornik dwukierunkowy OXIBD oraz trzykanałowy pilot ON3EBD. ON3EBD w trybie dwukierunkowym zaprogramuj przyciskiem A na OXIBD, a nie w menu L8 centrali. SPYBOX BHS ma dodatkowo własny jednokierunkowy odbiornik FLOR. Podczas korzystania z OXIBD można wyłączyć radio wewnętrzne za pomocą I/L8 ON.
OXIBD: tryb 1 – cały pilot
- Na OXIBD przytrzymaj przycisk A aż zaświeci się zielona dioda LED B i zwolnij.
- W ciągu 10 s krótko naciśnij i zwolnij jeden z przycisków sterujących ON3EBD. Nie używaj przycisku i do sprawdzania stanu.
- Pomyślne zapisanie potwierdzą 3 zielone mignięcia B. Kolejny nadajnik można dodać w ciągu następnych 15 s.
| Przycisk ON3EBD | Polecenie w trybie 1 |
|---|---|
| 1 | SbS – krokowy |
| 2 | Częściowe otwarcie |
| 3 | Otwórz |
| i | Zapytanie o stan przy prawidłowej konfiguracji dwukierunkowej; nie jest to czwarty kanał ruchu. |
OXIBD: tryb 2 – jeden przycisk
Na OXIBD naciśnij A n razy, zgodnie z numerem polecenia; dioda LED B potwierdzi liczbę. W ciągu 10 s krótko naciśnij wybrany przycisk ON3EBD; trzy zielone mignięcia potwierdzą powodzenie. Aby wysłać kolejne polecenie, rozpocznij procedurę od nowa.
| Numer | Polecenie SPYBOX BHS |
|---|---|
| 1 | SbS |
| 2 | Częściowe otwarcie 1 |
| 3 | Otwórz |
| 4 | Zamknij |
| 5 | STOP |
| 6 | Wspólne wejście SbS |
| 7 | SbS o wysokim priorytecie |
| 8 | Odblokuj i otwórz |
| 9 | Odblokuj i zamknij |
| 10 | Otwórz i zablokuj automatykę |
| 11 | Zamknij i zablokuj automatykę |
| 12 | Zablokuj automatykę |
| 13 | Odblokuj automatykę |
| 14 | Oświetlenie – timer |
| 15 | Oświetlenie WŁ./WYŁ. |
Informacja zwrotna o stanie wymaga prawidłowej konfiguracji serii i adresu sterowania w OXIBD. Procedurę konfiguracji i szczegóły znajdziesz w opisie odbiornika OXIBD oraz jego instrukcji montażu w PDF. Parowanie nadajnika to inna czynność niż identyfikacja centrali sterującej.
Kasowanie pamięci OXIBD
Kasowanie spowoduje utratę zapisanych pilotów. Przytrzymaj A także wtedy, gdy zaświeci się, a następnie zgaśnie B. Gdy rozpocznie się kolejna seria mignięć, zwolnij przy 3. mignięciu aby skasować wszystkie nadajniki, albo przy 5. mignięciu aby skasować całą pamięć odbiornika. Przy 7. mignięciu kasowana jest tylko seria/adres BusT4; nie należy mylić tych czynności.
Po skasowaniu parowania dwukierunkowego należy również usunąć zapis w ON3EBD; skorzystaj z procedury resetowania ON3EBD, a następnie ponownie sparuj pilot. Reset płyty SPYBOX ani jej opcja 6 nie kasują oddzielnego OXIBD.
Wbudowany jednokierunkowy odbiornik FLOR
Jeśli używasz kompatybilnego jednokierunkowego nadajnika w wewnętrznym odbiorniku radiowym, przejdź do II/L8 i wybierz L1 dla całego nadajnika albo L2–L7 dla jednego konkretnego polecenia. Po wybraniu wartości zwolnij STOP/SET i w ciągu 10 s naciśnij żądany przycisk. Trzy powolne mignięcia potwierdzają zapis; jedno oznacza, że nadajnik jest już zapisany, osiem – pełną pamięć, a dwa szybkie – zablokowane programowanie. L8 kasuje wysłany pojedynczy kod.
Kasowanie pamięci SPYBOX BHS
Przed kasowaniem zdecyduj, co chcesz zachować. Przestaw PROG w lewo na I i przytrzymaj OPEN + CLOSE do momentu zaświecenia odpowiedniej diody LED. Zwolnienie przycisków uruchomi wybraną czynność; następnie przestaw PROG z powrotem w prawo.
| Przytrzymanie / LED | Działanie |
|---|---|
| 3 s / L1 | Kasuje ustawienia i zaprogramowaną konfigurację; zachowuje kody wewnętrznego odbiornika radiowego. |
| 6 s / L2 | Kasuje wyłącznie kody wewnętrznego odbiornika radiowego. |
| 10 s / L3 | Kasuje ustawienia oraz kody wewnętrznego odbiornika radiowego. |
Oddzielny OXIBD pozostaje bez zmian; jego kasowanie jest osobną czynnością. Po skasowaniu konfiguracji powtórz programowanie urządzeń, położeń i wykonaj pełny test bramy.
Diagnostyka i rozwiązywanie problemów
Policz jedno pasmo krótkich mignięć. Lampa sygnalizacyjna, oświetlenie wewnętrzne, OK/BB i ewentualny SPYLIGHT powtórzą sekwencję po 1 s przerwy.
| Liczba mignięć | Przyczyna / dalsze działanie |
|---|---|
| 1 | BlueBUS Sprawdź przewody i podłączone urządzenia; po zmianach powtórz programowanie. |
| 2 | Fotokomórka Usuń przeszkodę, sprawdź ustawienie i adresy / okablowanie. |
| 3 | Ograniczenie siły Sprawdź ręczne przesuwanie, sprężyny i zacinanie się mechanizmu. Większą siłę może ustawić technik dopiero po usunięciu przyczyny mechanicznej i ponownym sprawdzeniu. |
| 4 | STOP Sprawdź listwę bezpieczeństwa, styki i ustawienie testu 8K2. |
| 5 | Pamięć parametrów Odłącz i ponownie podłącz zasilanie. Jeśli błąd nadal występuje, technik sprawdzi konfigurację; całkowite skasowanie wymaga ponownego programowania. |
| 6 | Nieużywane Dla tego modelu nie podano przypisanej usterki. |
| 7 | Wewnętrzny obwód elektryczny Odłącz wszystkie źródła zasilania na 20–30 s. W przypadku ponownego wystąpienia zamów serwis. |
| 8 | Stały sygnał sterujący Sprawdź, czy przycisk, przekaźnik lub sterowanie nie jest stale załączone na wejściu sterującym. |
| 9 | Automatyka zablokowana Użyj polecenia Odblokuj automatykę; przed uruchomieniem sprawdź, czy przestrzeń jest wolna. |
| 10 | Brak poboru prądu przez silnik podczas programowania Sprawdź MOT, zasilający element końcowy, styk szyny i styki wózka. |
| Objaw | Kontrola |
|---|---|
| Brama nie reaguje, dioda OK miga dwa razy szybko | PROG pozostał po lewej stronie; przesuń go z powrotem w prawo na 0. |
| OK/BB nie świeci | Sprawdź zasilanie sieciowe i bezpiecznik. Przed wymianą bezpiecznika usuń przyczynę; użyj bezpiecznika tego samego typu. |
| OK/BB świeci przez ponad 20 s | Odłącz zasilanie na 20–30 s; jeśli problem się powtórzy, skontaktuj się z serwisem. |
| L1 + L2 migają | Należy zaprogramować urządzenia. |
| L3 + L4 migają | Należy zaprogramować położenia. |
| Oświetlenie wewnętrzne szybko miga przez 10 s | Zwarcie lub nadmierny pobór prądu przez MOT. Sprawdź izolację elektryczną szyny i wyważenie. |
| Pilot świeci, brama nie reaguje | Sprawdź, czy odbiornik OXIBD jest prawidłowy, oraz parowanie i blokadę. |
Zasilanie awaryjne
SPYBOX BHS umożliwia zastosowanie zasilania awaryjnego PS324. Podłącz je dopiero po zakończeniu montażu i programowania, do wskazanego złącza; przed serwisowaniem odłącz zasilanie sieciowe i akumulator. Dostępność i właściwy typ sprawdź podczas składania zamówienia. Zasilanie solarne Solemyo ze standardowej SPYBOX B nie wchodzi automatycznie w skład szybkiej wersji BHS.
Odblokowanie ręczne i ponowne zablokowanie
Odblokowuj tylko nieruchomą bramę. Przy uszkodzonych sprężynach brama może opaść w niekontrolowany sposób. Jeśli do garażu można wejść tylko przez tę bramę, wcześniej zapewnij odpowiednie odblokowanie z zewnątrz.
- Pociągnij linkę w dół, aż usłyszysz podwójne kliknięcie; silnik zostanie odblokowany i będzie można przesuwać bramę ręcznie.
- Aby ponownie zablokować napęd, pociągnij linkę jeszcze raz, aż usłyszysz podwójne kliknięcie.
- Przed wydaniem polecenia elektrycznego sprawdź zablokowanie napędu, wolną przestrzeń i działanie elementów zabezpieczających.
Konserwacja i bezpieczna obsługa
Kontrolę techniczną zaplanuj co 6 miesięcy. Co miesiąc sprawdzaj funkcję cofania, gdy dolna krawędź zetknie się z przedmiotem o wysokości 50 mm, zgodnie z instrukcją dotyczącą bramy. Jeśli test się nie powiedzie, nie używaj automatyki i wezwij technika.
Nie smaruj olejem ani smarem szyny ani wewnętrznego metalowego profilu w miejscach, w których znajdują się ślizgowe styki elektryczne. Smar może pogorszyć kontakt elektryczny. Co najmniej raz w roku, po odłączeniu zasilania sieciowego i akumulatora, oczyść szynę, sprawdź izolację, mocowanie, swobodny ruch ręczny i optykę fotokomórek; następnie ponownie zablokuj silnik i przeprowadź test.
Przechowuj piloty poza zasięgiem dzieci. Nie wchodź pod poruszającą się bramę. W przypadku nietypowego hałasu, usterki zabezpieczeń lub uszkodzonej sprężyny bezpiecznie odblokuj bramę i zamów naprawę. Elektronikę i baterie oddaj do odpowiedniego punktu zbiórki.
Dane techniczne SPY650HS / SPYBOX BHS
| Parametr | Wartość |
|---|---|
| Zastosowanie | Bramy garażowe w chronionym pomieszczeniu. |
| Silnik / sterowanie | SPY650HS / oddzielna SPYBOX BHS. |
| Zasilanie sieciowe / silnik | 230 V AC ±10 %, 50/60 Hz / 24 V DC przez szynę. |
| Siła maksymalna / znamionowa | 650 / 200 N. |
| Prędkość maksymalna | 0,24 m/s; warunki dla czasu 8,5 s. |
| Pobór mocy maksymalny / znamionowy | 300 / 190 W; maksymalny pobór prądu 1,6 A. |
| Tryb czuwania | 0,5 W w warunkach właściwych dla danego trybu. |
| Obciążenie | 30 cykli/h, 300 cykli/dzień, 12 kolejno. |
| Stopień ochrony / temperatura | IP41 / od −20 do +55 °C. |

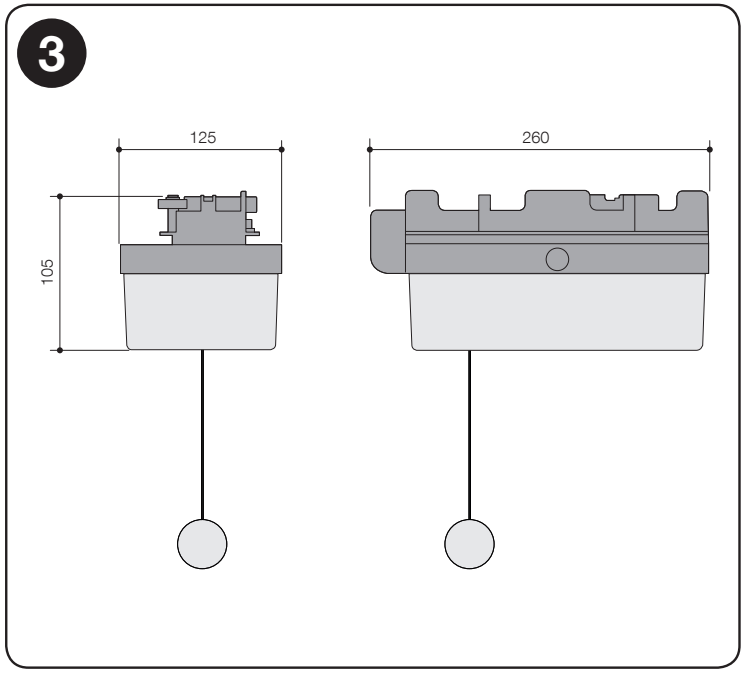

| Wymiary silnika | 260 × 125 × 105 mm; oddzielna centrala 209 × 145 × 70,5 mm. |
| Masa dostawy | Zależy od konkretnego zestawu i dostarczonej szyny; informację o zestawie podano w górnej części karty produktu. |
| Powierzchnia bramy | Sekcyjna do 10,5 m²; uchylna do 11,5 m²; wymiary i warunki montażu. |
| Zasilanie pomocnicze | 30 V DC, −20 % / +5 %, maks. 100 mA; właściwe bieguny plus i minus. |
| Radio w tym zestawie | OXIBD + ON3EBD; 433,92 MHz, dwukierunkowe BD. |
| Oświetlenie | Wbudowane diody LED w oddzielnej centrali; SPYLIGHT jest opcjonalny, maks. 2 poza torem wózka. |
SPY Hi-Speed – prezentacja napędu
Jak zamówić ten towar?
Wybierz najwygodniejszy sposób:
- zamówienie w sklepie internetowym: użyj przycisku kup, aby dodać towar do koszyka sklepu (przycisk kup znajdziesz tutaj w tabeli wariantów produktu).
- zamówienie przez e-mail: zamów pod adresem [email protected]
